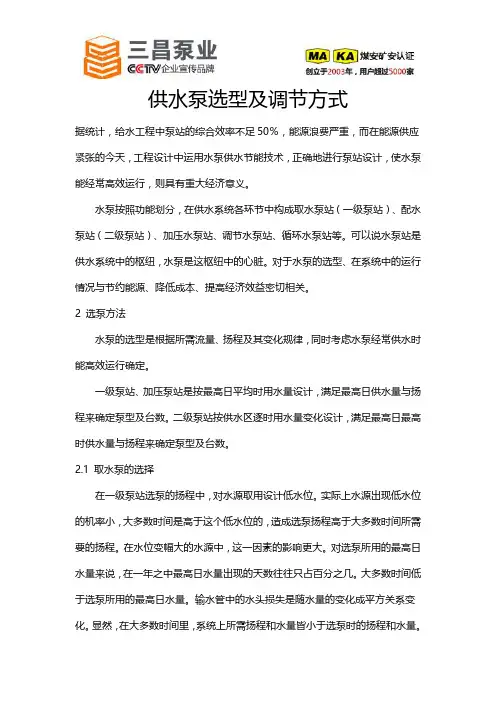

供水泵的选型及调节方式(图)

供水泵选型及调节方式据统计，给水工程中泵站的综合效率不足50％，能源浪费严重，而在能源供应紧张的今天，工程设计中运用水泵供水节能技术，正确地进行泵站设计，使水泵能经常高效运行，则具有重大经济意义。

水泵按照功能划分，在供水系统各环节中构成取水泵站（一级泵站）、配水泵站（二级泵站）、加压水泵站、调节水泵站、循环水泵站等。

可以说水泵站是供水系统中的枢纽，水泵是这枢纽中的心脏。

对于水泵的选型、在系统中的运行情况与节约能源、降低成本、提高经济效益密切相关。

2选泵方法水泵的选型是根据所需流量、扬程及其变化规律，同时考虑水泵经常供水时能高效运行确定。

一级泵站、加压泵站是按最高日平均时用水量设计，满足最高日供水量与扬程来确定泵型及台数。

二级泵站按供水区逐时用水量变化设计，满足最高日最高时供水量与扬程来确定泵型及台数。

2.1取水泵的选择在一级泵站选泵的扬程中，对水源取用设计低水位。

实际上水源出现低水位的机率小，大多数时间是高于这个低水位的，造成选泵扬程高于大多数时间所需要的扬程。

在水位变幅大的水源中，这一因素的影响更大。

对选泵所用的最高日水量来说，在一年之中最高日水量出现的天数往往只占百分之几。

大多数时间低于选泵所用的最高日水量。

输水管中的水头损失是随水量的变化成平方关系变化。

显然，在大多数时间里，系统上所需扬程和水量皆小于选泵时的扬程和水量。

2.2供水泵的选择二级泵站供水管网的用水量不是一个固定值。

是逐年、逐月、逐日、逐时地变化着的。

管网的水头损失也是随水量的变化成平方关系变化，管网所需的水压也随水量的变化而变化。

选泵中的扬程和水量采取以点兼面、以大兼小的取值方法，不仅增加了初期设备费，也因为水泵长时间的低效率运行造成能量浪费，在经济上是不允许的。

对于复杂的管路，当不能准确地求出管路特性曲线时，是无法选择合适的泵型的。

选泵参数不当，泵不可能高效运行。

2.3水泵的配置一般离心泵的效率为80％左右，选型时往往考虑设备在使用中挖潜，选泵参数留有裕量，造成投产初期水泵低效率运行。

水泵的选型泵的选型泵的选择要点：泵的选型就是根据泵的工作环境、条件，泵正常运行必需的性能参数，以及被输送介质的物理、化学性能全面地考虑泵装置系统中泵的技术性能指标、泵材质选用、电动机的匹配、密封的可靠性及节能、使用维护等综合经济指标的要求，在定型的泵产品中选择出最合适的泵类型与型号规格。

泵选型的原则（1）满足工艺参数的原则1、流量：工艺要求给出泵的额定、最小、最大三种流量，则选泵时应以最大流量为依据；在没有给出最大流量时，通常应以额定流量的1.1倍作为依据。

2.扬程：选择泵所用的扬程值应注明最小吸入液位和最大出液高度，同时留有余量；一般情况下，所选泵的额定扬程为装置所需扬程的1.05~1.1倍。

3、温度：在给出工艺过程中泵进口介质的额定、最低和最高温度时，应以最高温度为依据。

4、压力：指进、出口压力即泵进出接管法兰处的压力，进出口压力的大小影响到壳体的耐压、轴封和冷却装置的选择。

5.机组汽蚀余量：根据工艺特点和机组设备布置要求，提出泵所需汽蚀余量的初始值。

然后根据所选泵的NPSH曲线确定必要的NPSH值和设备安装高度，然后计算装置的NPSH。

注：如果输送的是粘性液体或带有颗粒的污水，则应将工艺参数转换为清水条件下的参数来选择泵。

（2）满足被输送液体性能原则腐蚀性液体：1.泵溢流部件和轴封应满足输送液体的腐蚀性（pH值）要求；2、腐蚀性较强的液体过流部件应选用非金属材料制造，如陶瓷玻璃钢、f46、石墨等；3、腐蚀性液体中还带颗粒时，过流部件应选用既耐腐蚀，又耐磨的金属耐腐蚀材料制造，如高硅铸铁、不锈钢、高镍合金、钛合金等；4.一般来说，耐腐蚀金属泵的耐磨性、耐压性和耐高温性优于非金属泵，而耐腐蚀非金属泵的耐腐蚀性优于金属泵。

不允许泄露性的液体：有毒、易燃、易爆、有气味的液体、有价介质、无菌运输、真空运输等，应符合不泄漏的原则。

泵的密封部分应安全可靠，或选用屏蔽泵、磁力泵、隔膜泵等。

含有固体颗粒的液体：1、根据被输送液体中所含固定颗粒的大小、含量的比例来选择不同的过流部件；2、输送的液体中含固体颗粒较大、较多时，可选择无堵塞设计的过流部件泵，如族流泵、单通道叶轮泵；3.根据输送液体中所含固体的硬度、含量和腐蚀性选择流道部件的材料。

水泵选型标准就根据用途来选用,主要考虑流量、出水扬程（压力），吸水扬程、安装环境等。

扬程流量1、根据装置的布置、地形条件、水位条件、运转条件、经济方案比较等多方面因素2、考虑选择卧式、立式和其它型式（管道式、直角式、变角式、转角式、平行式、垂直式、直立式、潜水式、便拆式、液下式、无堵塞式、自吸式、齿轮式、充油式、充水温式）。

卧式泵拆卸装配方便，3、易管理、但体积大，4、价格较贵，5、需很大占地面积；立式泵，6、很多情况下叶轮淹没在水中，7、任何时候可以启动，8、便于自动盍或远程控制，9、并且紧凑，10、安装面积小，11、价格较便宜。

3、根据液体介质性质，确定清水泵，热水泵还油泵、化工泵或耐腐蚀泵或杂质泵，或者采用不堵塞泵。

安装在爆炸区域的泵，应根据爆炸区域等级，采用防爆电动机。

4、振动量分为：气动、电动（电动分为220v电压和380v电压）。

5、根据流量大小，选单吸泵还是双吸泵：根据扬程高低，选单吸泵还是多吸泵，高转速泵还是低转速泵（空调泵）、多级泵效率比单级泵低，当选单级泵和多级泵同样都能用时，宜选用单级泵。

6、确定泵的具体型号，采用什么系列的泵选用后，就可按最大流量，放大5%——10%余量后的扬程这两个性能主要参数，在型谱图或系列特性曲线上确定具体型号。

利用泵特性曲线，在横坐标上找到所需流量值，在纵坐标上找到所需扬程值，从两值分别向上和向右引垂线或水平线，两线交点正好落在特性曲线上，则该泵就是要选的泵，但是这种理想情况一般不会很少，通常会碰上下列几种情况：A、第一种：交点在特性曲线上方，这说明流量满足要求，但扬程不够，此时，若扬程相差不多，或相差5%左右，仍可选用，若扬程相差很多，则选扬程较大的泵。

或设法减小管路阻力损失。

B、第二种：交点在特性曲线下方，在泵特性曲线扇状梯形范围内，就初步定下此型号，然后根据扬程相差多少，来决定是否切割叶轮直径，若扬程相差很小，就不切割，若扬程相差很大，就按所需Q、H、，根据其ns和切割公式，切割叶轮直径，若交点不落在扇状梯形范围内，应选扬程较小的泵。

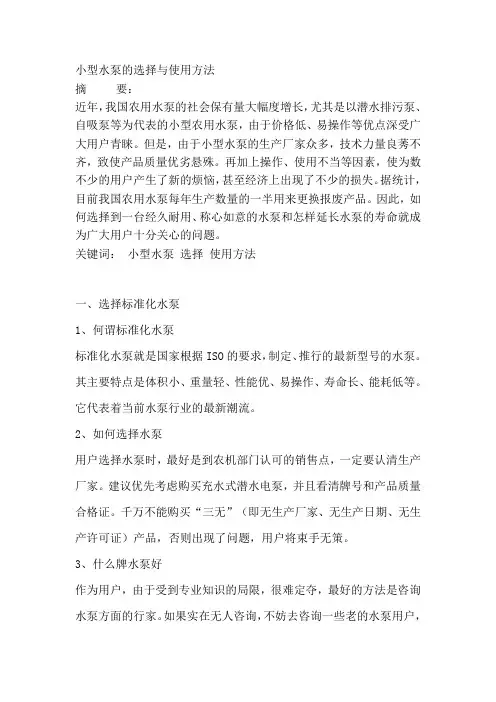

小型水泵的选择与使用方法摘要：近年，我国农用水泵的社会保有量大幅度增长，尤其是以潜水排污泵、自吸泵等为代表的小型农用水泵，由于价格低、易操作等优点深受广大用户青睐。

但是，由于小型水泵的生产厂家众多，技术力量良莠不齐，致使产品质量优劣悬殊。

再加上操作、使用不当等因素，使为数不少的用户产生了新的烦恼，甚至经济上出现了不少的损失。

据统计，目前我国农用水泵每年生产数量的一半用来更换报废产品。

因此，如何选择到一台经久耐用、称心如意的水泵和怎样延长水泵的寿命就成为广大用户十分关心的问题。

关键词：小型水泵选择使用方法一、选择标准化水泵1、何谓标准化水泵标准化水泵就是国家根据ISO的要求，制定、推行的最新型号的水泵。

其主要特点是体积小、重量轻、性能优、易操作、寿命长、能耗低等。

它代表着当前水泵行业的最新潮流。

2、如何选择水泵用户选择水泵时，最好是到农机部门认可的销售点，一定要认清生产厂家。

建议优先考虑购买充水式潜水电泵，并且看清牌号和产品质量合格证。

千万不能购买“三无”（即无生产厂家、无生产日期、无生产许可证）产品，否则出现了问题，用户将束手无策。

3、什么牌水泵好作为用户，由于受到专业知识的局限，很难定夺，最好的方法是咨询水泵方面的行家。

如果实在无人咨询，不妨去咨询一些老的水泵用户，尤其是那些与自己使用条件相近者，买这些用户信得过、质量可靠而又比较成熟的产品，不失为一种明智的选择。

同时，应根据当地的电源情况来决定用单相泵或三相泵。

二、选择满足扬程要求的水泵1、水泵扬程选择所谓扬程是指所需扬程，而并不是提水高度，明确这一点对选择水泵尤为重要。

水泵扬程大约为提水高度的1.15～1.20倍。

如某水源到用水处的垂直高度20米，其所需扬程大约为23～24米。

选择水泵时应使水泵铭牌上的扬程最好与所需扬程接近，这样的情况下，水泵的效率最高，使用会更经济。

但并不是一定要求绝对相等，一般偏差只要不超过20％，水泵都能在较节能的情况下工作。

给水系统中的水泵选型与使用技巧水泵作为给水系统中的重要设备，起着将水从低位输送到高位的功能。

正确选型和合理使用水泵对于保证给水系统的正常运行至关重要。

本文将介绍给水系统中水泵的选型原则以及使用注意事项。

一、水泵选型原则1. 流量需求：根据给水系统的流量需求确定水泵的流量。

流量计算可以根据用水点的总流量或者单个用水点的最大流量来确定。

2. 扬程需求：扬程是指水泵将水从低位输送到高位所需要克服的能力。

根据给水系统的扬程需求来选取水泵的扬程。

3. 压力需求：压力是指水泵输送水的力度。

根据给水系统的压力需求来选取水泵的压力。

4. 泵的效率：高效率的水泵能够提高能源利用率，减少能源消耗。

在选型时应考虑水泵的效率。

5. 厂家和品牌：选择知名品牌和优质的水泵厂家，可以确保水泵的质量和售后服务。

6. 综合经济性：除了考虑水泵本身的价格，还应该综合考虑水泵的运行成本和维护成本。

二、水泵使用技巧1. 定期保养：定期对水泵进行检查和保养，包括清理和更换滤网、检查电机绝缘和轴承状况等。

保持水泵的正常运行状态，延长使用寿命。

2. 正确使用：使用水泵要按照说明书上的要求来进行操作，避免超负荷运行和长时间运转。

在水泵启动前应确保进水管道通畅，启动和停止时应平稳进行。

3. 防止干转：在使用过程中应保持水泵进水供水充足，避免干转现象的发生。

干转容易导致水泵叶片损坏，对水泵造成损坏。

4. 规避堵塞：正确使用水泵，避免泵内异物和杂质引起的堵塞。

定期对管道进行清理工作，及时排除堵塞，保持水泵正常运行。

5. 温度保护：水泵在运行过程中应注意温度保护，避免过热烧坏电机。

在温度过高时应停止使用水泵，等待其冷却后再次运行。

6. 噪音控制：水泵在运行时会产生噪音，应选择靠近隔音设施的安装位置，减少对周围环境和人员的影响。

三、结语正确选型和合理使用水泵是确保给水系统正常运行的重要保证。

通过了解给水系统的流量需求、扬程需求和压力需求，合理选择水泵型号；定期保养，遵守使用规范，有效延长水泵的使用寿命。

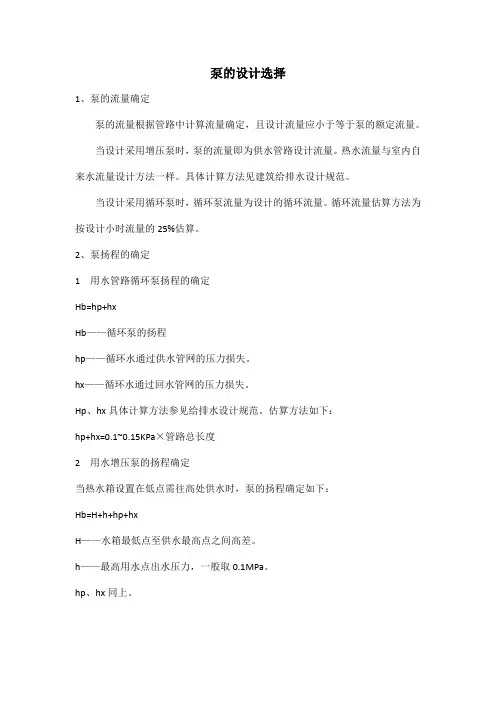

泵的设计选择1、泵的流量确定泵的流量根据管路中计算流量确定，且设计流量应小于等于泵的额定流量。

当设计采用增压泵时，泵的流量即为供水管路设计流量。

热水流量与室内自来水流量设计方法一样。

具体计算方法见建筑给排水设计规范。

当设计采用循环泵时，循环泵流量为设计的循环流量。

循环流量估算方法为按设计小时流量的25%估算。

2、泵扬程的确定1 用水管路循环泵扬程的确定Hb=hp+hxHb——循环泵的扬程hp——循环水通过供水管网的压力损失。

hx——循环水通过回水管网的压力损失。

Hp、hx具体计算方法参见给排水设计规范。

估算方法如下：hp+hx=0.1~0.15KPa×管路总长度2 用水增压泵的扬程确定当热水箱设置在低点需往高处供水时，泵的扬程确定如下：Hb=H+h+hp+hxH——水箱最低点至供水最高点之间高差。

h——最高用水点出水压力，一般取0.1MPa。

hp、hx同上。

举例：某宾馆100个客房，每个客房均为双人标准间。

宾馆为4层，每层层高3.5米，地下室高4米。

太阳能集热器放于楼顶。

设计依据：热水用水定额取120L/（人日）则太阳能设计日产水量为120*2*100=24000L=24吨若水箱设置在楼顶，则室内设计为上行下给式设回水管。

查建筑给排水设计规范管路设计秒流量计算公式为q=0.2aa取2.5 ，Ng=100*0.5=50q=0.2*2.5*=3.54 L/s=12.7 T/h则循环流量估算为qx=q*0.25=3.18 T/h1、当水箱设置在高位，即楼面以上时，则只需设计管路循环泵Hb=hp+hxhp+hx=3.5*4*2*1.2*0.15KPa=5.04KPa=0.5m水泵流量为3.18T/h则选用威乐泵PH-101E Q=5.1T/h（额定流量）H=3M额定扬程2、当水箱设置在地下室，则需设计为增压供水泵Q=12.7T/hHb=H+h+hp+hx=（4+3.5*4）+10+0.5=28.5m选择变频泵Booster MHI1604最大扬程为42m（可调），最大流量为25T/h。

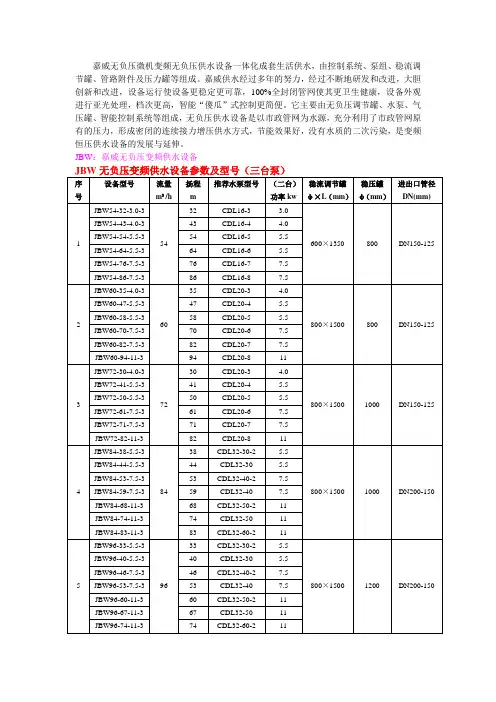

嘉威无负压微机变频无负压供水设备一体化成套生活供水，由控制系统、泵组、稳流调节罐、管路附件及压力罐等组成。

嘉威供水经过多年的努力，经过不断地研发和改进，大胆创新和改进，设备运行使设备更稳定更可靠，100%全封闭管网使其更卫生健康，设备外观进行亚光处理，档次更高，智能“傻瓜”式控制更简便。

它主要由无负压调节罐、水泵、气压罐、智能控制系统等组成，无负压供水设备是以市政管网为水源，充分利用了市政管网原有的压力，形成密闭的连续接力增压供水方式，节能效果好，没有水质的二次污染，是变频恒压供水设备的发展与延伸。

JBW：嘉威无负压变频供水设备
注：此《选型表》供您选型时参考，本表提供的是一般常用规格的参数。

如参考户数在1000~10000户之间，流量在110~3000m³/h之间的大规模JBW管网叠压给水设备的性能参数，我公司另行传真答复。

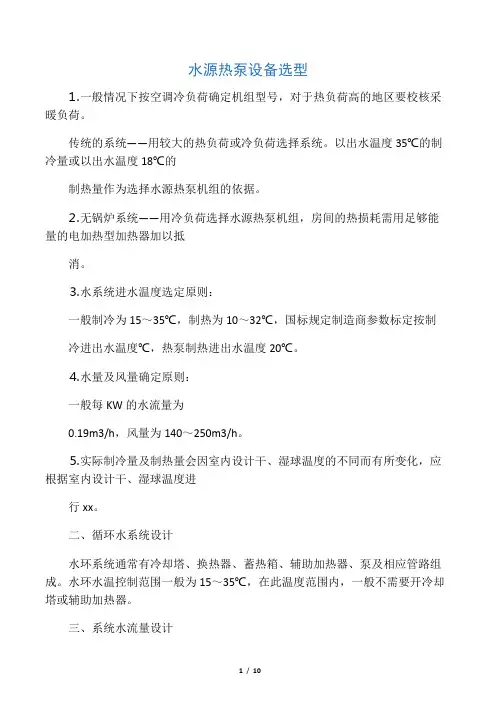

水源热泵设备选型⒈一般情况下按空调冷负荷确定机组型号，对于热负荷高的地区要校核采暖负荷。

传统的系统——用较大的热负荷或冷负荷选择系统。

以出水温度35℃的制冷量或以出水温度18℃的制热量作为选择水源热泵机组的依据。

⒉无锅炉系统——用冷负荷选择水源热泵机组，房间的热损耗需用足够能量的电加热型加热器加以抵消。

⒊水系统进水温度选定原则：一般制冷为15～35℃，制热为10～32℃，国标规定制造商参数标定按制冷进出水温度℃，热泵制热进出水温度20℃。

⒋水量及风量确定原则：一般每KW的水流量为0.19m3/h，风量为140～250m3/h。

⒌实际制冷量及制热量会因室内设计干、湿球温度的不同而有所变化，应根据室内设计干、湿球温度进行xx。

二、循环水系统设计水环系统通常有冷却塔、换热器、蓄热箱、辅助加热器、泵及相应管路组成。

水环水温控制范围一般为15～35℃，在此温度范围内，一般不需要开冷却塔或辅助加热器。

三、系统水流量设计水源热泵系统夏季需冷量的计算方法与其它系统相同。

根据需冷量和所需的冷却水温差，各台水源热泵装置的循环水量即可求出，在考虑到装置的同时使用系数，即可得到整个系统所要求的夏季总冷却循环水量。

一般来说，单一性质的建筑同时使用系数较高，综合性建筑则低一些。

另水源热泵装置的数量越多，同时使用系数越小，反之则越大。

同时使用系数可按以下原则来确定：⒈循环水量小于36 m3/h时，同时使用系数取0.85～0.9⒉循环水量为36～54 m3/h时，同时使用系数取0.85～0.85⒊循环水量大于54 m3/h时，同时使用系数取0.75～0.8以上原则中所提到的循环水量是指各装置所需水量的累计值，把此值乘以同时使用系数即可得到系统实际所需的总循环水量，并以此作为循环水泵、冷却塔的选型参数以及循环水总管径确定的依据。

四、系统形式水源热泵水路系统通常采用一次泵系统，运行简单、管理也比较方便。

考虑到整个系统的运行可靠，系统中必须设置备用泵。

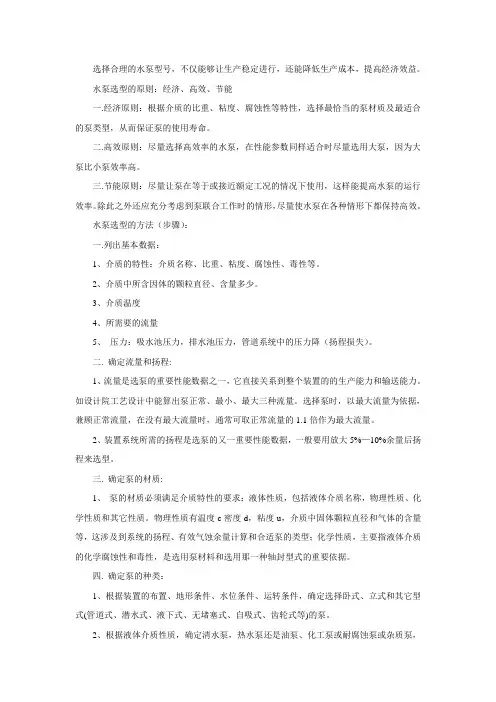

选择合理的水泵型号，不仅能够让生产稳定进行，还能降低生产成本，提高经济效益。

水泵选型的原则：经济、高效、节能一.经济原则：根据介质的比重、粘度、腐蚀性等特性，选择最恰当的泵材质及最适合的泵类型，从而保证泵的使用寿命。

二.高效原则：尽量选择高效率的水泵，在性能参数同样适合时尽量选用大泵，因为大泵比小泵效率高。

三.节能原则：尽量让泵在等于或接近额定工况的情况下使用，这样能提高水泵的运行效率。

除此之外还应充分考虑到泵联合工作时的情形，尽量使水泵在各种情形下都保持高效。

水泵选型的方法（步骤）：一.列出基本数据：1、介质的特性：介质名称、比重、粘度、腐蚀性、毒性等。

2、介质中所含因体的颗粒直径、含量多少。

3、介质温度4、所需要的流量5、压力：吸水池压力，排水池压力，管道系统中的压力降（扬程损失）。

二. 确定流量和扬程:1、流量是选泵的重要性能数据之一，它直接关系到整个装置的的生产能力和输送能力。

如设计院工艺设计中能算出泵正常、最小、最大三种流量。

选择泵时，以最大流量为依据，兼顾正常流量，在没有最大流量时，通常可取正常流量的1.1倍作为最大流量。

2、装置系统所需的扬程是选泵的又一重要性能数据，一般要用放大5%—10%余量后扬程来选型。

三. 确定泵的材质:1、泵的材质必须满足介质特性的要求：液体性质，包括液体介质名称，物理性质、化学性质和其它性质。

物理性质有温度c密度d，粘度u，介质中固体颗粒直径和气体的含量等，这涉及到系统的扬程、有效气蚀余量计算和合适泵的类型；化学性质，主要指液体介质的化学腐蚀性和毒性，是选用泵材料和选用那一种轴封型式的重要依据。

四. 确定泵的种类：1、根据装置的布置、地形条件、水位条件、运转条件，确定选择卧式、立式和其它型式(管道式、潜水式、液下式、无堵塞式、自吸式、齿轮式等)的泵。

2、根据液体介质性质，确定清水泵，热水泵还是油泵、化工泵或耐腐蚀泵或杂质泵，或者采用无堵塞泵。

安装在爆炸区域的泵，应根据爆炸区域等级，采用相应的防爆电动机。

水泵的变速调节原理改变水泵转速可以改变泵的性能曲线，在管路曲线保持不变的情况下，使工作点改变，这种调节方式称为变速调节。

图1 调速泵节能原理图以城市用水为例。

用户所需水量是不均匀的，而且泵站在规划时，水泵的选型是按照较不利条件选定的，也就是按较大设计流量和设计扬程选定的。

实际上在绝大部分时间里，水量都小于较大设计流量，水泵处在小流量下工作。

我们从离心泵的特性分析中知道，离心泵的叶片都是后弯式的，即β2＜90°，其特性曲线是向下倾斜的，扬程随流量的增加而减少时，如图1所示。

反之，当水泵出水量减少时，水泵工作扬程将随之增大，由管路特性曲线知，流量减少时，水头损失减少，所以定速泵在绝大部分时间里处于扬程过剩状况，这部分剩余的扬程就造成了很大的能量浪费。

如果采用调速技术，就可以使得水泵的流量与扬程适应所需水量和扬程的变化，下面分析调速泵的运行工况点，其实，以上对定速泵的分析完全用于调速泵，只是转速不同而已。

在图1中A1-B1为调速前水泵（定速泵）的特性曲线，管路的特性CB是一条二次方曲线。

如前所述，离心泵有一定的自平衡能力，它总能稳定在泵的特性曲线和管路特性曲线的交点B1点工作。

其流量为Qmax，扬程为H1。

A2-B2为调速后水泵（n2）的特性曲线，同理，水泵以n2的转速运行时，也有同样的自平衡能力，调速后（n2）水泵特性A2-B2与管路特性CB的交点B2是水泵转速为n2时的工作点，这时的流量为Qmin，扬程为H2。

当需水量在Qmax 和Qmin之间变化时，只要使转速作相应的变化，就可以得到一系列的水泵特性曲线，这些特性曲线和管路特性曲线的交点就是水泵在不同转速下的工况点，这些工作点全部落在管路特性曲线CB上，也就是说不同转速时的水泵特性即可加以求得。

下面我们用相似定律来进行分析。

由相似定理可知，水泵的流量，扬程，轴功率都随着水泵转速的变化而变化，因此各式中：n 1、n 2分别为定速泵和调速泵的转速； Q 1、Q 2分别为定速泵和调速泵的流量； H 1、H 2分别为定速泵和调速泵的扬程； P 1、P 2分别为定速泵和调速泵的轴功率。

高层生活供水泵性能选型综述随着城市高层的普及以及大城市化的不断推进，人们对高层生活水泵的低噪音，节能，稳定，环保卫生方面的要求日益增高，特别是对服务的及时性要求更高。

这里简单对高层生活水泵的性能及选型做一介绍。

1、输送介质：生活给水、中水及热水。

2、水泵型式：以不锈钢立式多级离心泵为主。

小高层也可选用不锈钢单级离心泵。

3、水泵工作点：应选型在水泵特性曲线的高效区，并提供所投标水泵的特性曲线，包括：流量、扬程、功率、效率等，水泵的特性曲线。

4、材质品牌要求：叶轮：SS304不锈钢，驱动轴：不锈钢。

外壳：SS304不锈钢，精密铸造。

机械密封：博格曼等知名品牌，材质为碳化硅/石墨。

机械密封须能满足热水要求，并在维修时能快速安装，减少维修时间。

5、圆形标准法兰，工作压力16bar 以上。

6、水泵转速不高于2900rpm7、电机：(1所有水泵包括电机及驱动轴应由同一厂家配套组装。

电机品牌采用水泵厂家标准配置品牌，符合产地国及中国有关电机的安全标准。

(2每台水泵须配备一台具有足够负载量的电机，并保证在任何工作点上电机功率都不过载。

(3满足变频运行的各项要求。

(4适用于380V/3PH/50Hz电源，防护等级IP55、绝缘等级F 级。

(5电机为封闭式风冷型。

(6电机和水泵所刷面漆应为同一颜色。

8、水泵运行噪音应满足国家相关规范要求9、投标人应提供所投水泵的详细技术参数及材料使用表。

高层生活水泵配套带变频供水泵组变频控制柜1、变频控制柜的型号、数量、尺寸及运行方案由投标方配置，必须保证系统运行的安全可靠，并提供详细的控制说明；2、变频控制柜中的电气元件均必须是优质产品，其中变频器要求采用Danfoss 、ABB 、西门子品牌产品，可编程控制器、断路器、继电器、接触器等主要元器件采用国际知名品牌产品（建议采用ABB 、施耐德或同等进口品牌）；3、配置压力传感器要求采用Danfoss 、GEMS 、KELLER 等品牌产品；4、系统具有欠压、过压、过流、过载、短路、过热等各种自动保护功能。
