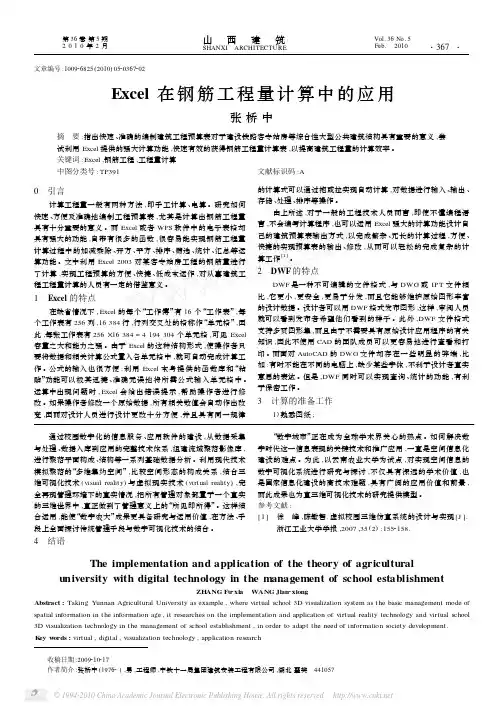

文章编号:100926825(2010)0520367202Excel 在钢筋工程量计算中的应用收稿日期:2009210217作者简介:张桥中(19762),男,工程师,中铁十一局集团建筑安装工程有限公司,湖北襄樊　441057张桥中摘　要:指出快速、准确的编制建筑工程预算表对于建设铁路客专站房等综合性大型公共建筑结构具有重要的意义,尝试利用Excel 提供的强大计算功能,快速有效的获得钢筋工程量计算表,以提高建筑工程量的计算效率。

关键词:Excel ,钢筋工程,工程量计算中图分类号:TP391文献标识码:A0　引言计算工程量一般有两种方法,即手工计算、电算。

研究如何快速、方便及准确地编制工程预算表,尤其是计算出钢筋工程量具有十分重要的意义。

而Excel 或者WPS 软件中的电子表格却具有强大的功能,自带有很多的函数,很容易能实现钢筋工程量计算过程中的加减乘除、开方、平方、排序、筛选、统计、汇总等运算功能。

文中利用Excel 2003对某客专站房工程的钢筋量进行了计算,实现工程预算的方便、快捷、低成本运作,对从事建筑工程工程量计算的人员有一定的借鉴意义。

1　Excel 的特点在缺省情况下,Excel 的每个“工作簿”有16个“工作表”,每个工作表有256列,16384行,行列交叉处的格称作“单元格”,因此,每张工作表有256×16384=4194304个单元格,可见Excel容量之大和能力之强。

由于Excel 的这种结构形式,使操作者只要将数据和相关计算公式置入各单元格中,就可自动完成计算工作。

公式的输入也很方便:利用Excel 本身提供的函数库和“粘贴”功能可以极其迅捷、准确无误地将所需公式输入单元格中。

运算中出现问题时,Excel 会给出错误提示,帮助操作者进行修改。

如果操作者修改一个原始数据,所有相关数值会自动作出改变,因而对设计人员进行设计更改十分方便,并且具有同一规律的计算式可以通过拖或拉实现自动计算,对数据进行输入、输出、存储、处理、排序等操作。

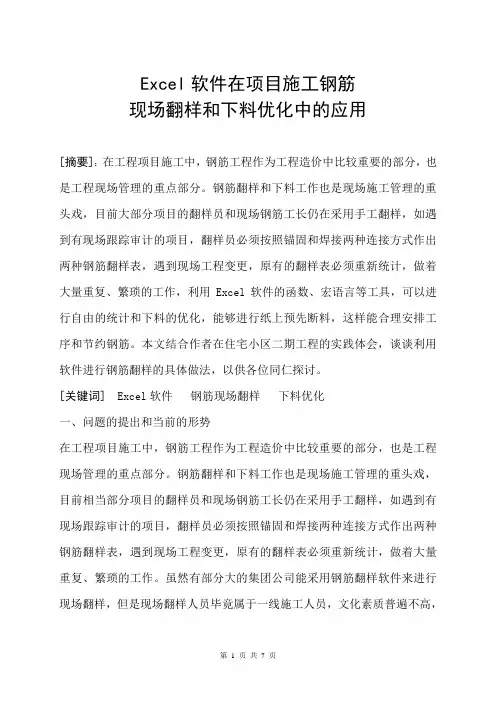

Excel软件在项目施工钢筋现场翻样和下料优化中的应用[摘要]：在工程项目施工中，钢筋工程作为工程造价中比较重要的部分，也是工程现场管理的重点部分。

钢筋翻样和下料工作也是现场施工管理的重头戏，目前大部分项目的翻样员和现场钢筋工长仍在采用手工翻样，如遇到有现场跟踪审计的项目，翻样员必须按照锚固和焊接两种连接方式作出两种钢筋翻样表，遇到现场工程变更，原有的翻样表必须重新统计，做着大量重复、繁琐的工作，利用Excel软件的函数、宏语言等工具，可以进行自由的统计和下料的优化，能够进行纸上预先断料，这样能合理安排工序和节约钢筋。

本文结合作者在住宅小区二期工程的实践体会，谈谈利用软件进行钢筋翻样的具体做法，以供各位同仁探讨。

[关键词] Excel软件钢筋现场翻样下料优化一、问题的提出和当前的形势在工程项目施工中，钢筋工程作为工程造价中比较重要的部分，也是工程现场管理的重点部分。

钢筋翻样和下料工作也是现场施工管理的重头戏，目前相当部分项目的翻样员和现场钢筋工长仍在采用手工翻样，如遇到有现场跟踪审计的项目，翻样员必须按照锚固和焊接两种连接方式作出两种钢筋翻样表，遇到现场工程变更，原有的翻样表必须重新统计，做着大量重复、繁琐的工作。

虽然有部分大的集团公司能采用钢筋翻样软件来进行现场翻样，但是现场翻样人员毕竟属于一线施工人员，文化素质普遍不高，有的软件需要使用者熟悉CAD软件，几乎所有的软件都要求使用者对钢筋的101图集相当熟悉，并在项目开始时设置，如果遗漏或者设置错误，则会得出错误的结果，并且复查相当困难，于是我们研究发现，我们需要一种介于低层次的手工翻样和高层次的图形软件翻样之间的适合使用者应用习惯的方法来降低翻样员的劳动强度和项目管理的科学化，经过进一步的研究，钢筋翻样工作其实有大量的规律可寻，无非是求钢筋的根数、长度、重量，这些其实是遵循一定的公式即可计算出结果，Excel软件有良好的自动计算能力，而且操作者对办公软件相当熟悉，使用性好，现在的问题在于如何实现这目标。

筋计算软件操作指南一、启动软件：用鼠标双击桌面“钢筋自动计算”图标进入钢筋软件系统；二、新建或选择工程：1、新建一个工程——单击F文件菜单下的新建选项，在弹出窗口的文件名处输入工程名称，再单击打开即完成新建工作。

２、打开已存在的工程——单击F文件菜单下的打开选项，在弹出的窗口里选择您所要的工程连续双击即可打开您所选的工程。

三、输入工程基本信息：单击F文件菜单下的工程信息选项，在这个窗口里可输入本工程的基本概况，以便以后查找，同时在打印预算书时将使用其中的数据。

四、抽筋计算基本步骤：1、打开图标库：用鼠标左键单击T图标菜单下的打开选项或点击，会出现对话窗口——单击所需图标——单击打开——双击所需要的图标号（即和图纸相似的图形）——显示图标即可。

2、定义公共变量：（即搭接长度、锚固倍数等有关数据）：用鼠标左键单击T 图标菜单下的公共变量选项，然后在对话框里按工程实际要求输入有关数据（已有的数据是按规范填写）。

填写完成后单击左上角的[存盘退出]按钮保存。

切记！五、输入数据：本系统设计了四种钢筋计算方法：图形标注法钢筋计算、表格录入法钢筋计算、多边形布钢筋计算及单根钢筋录入计算。

实际操作过程中请根据实际情况灵活使用。

（字母A、B、C、D、E，分别代表I、II、III、IV、V级钢）。

T型变量数据框：适用于钢筋根数配置数据，显示为，例如：4φ10，为（4）（A）（10）。

R型变量数据框：适用于距离配置的数据，显示为，例如：φ10@150，为（A）（10）@（150）。

以下举例说明：梁（表格输入法）1、基本步骤：单击“打开图标库”菜单—→单击“梁表格1.tbk”（.tbk表示图标库）—→单击打开—→双击所需要的图标号（即和图纸相似的图形）—→定义公共变量—→单击对话框顶部的（显示表格）按钮—→录入表格数据前单击表格初始化—→按照图纸要求输入数据（图纸上有的则填，没有的则跳过不填）—→在录入数据时有不清楚时——单击“图标说明”按钮仔细阅读。

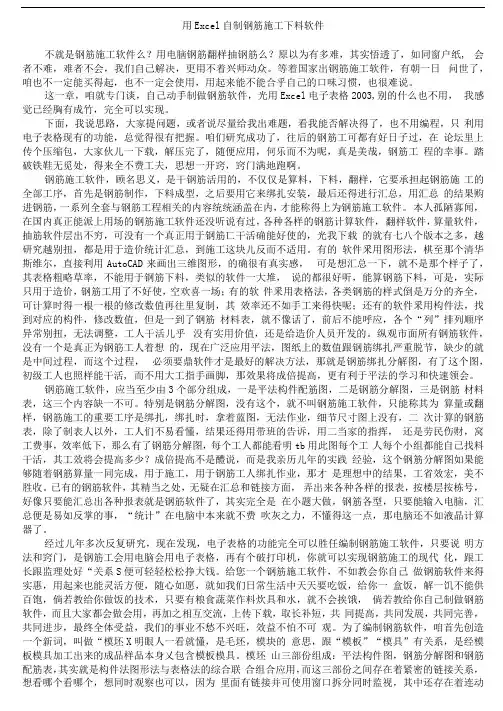

用Excel自制钢筋施工下料软件不就是钢筋施工软件么？用电脑钢筋翻样抽钢筋么？原以为有多难，其实悟透了，如同窗户纸, 会者不难，难者不会，我们自己解决，更用不着兴师动众。

等着国家出钢筋施工软件，有朝一日问世了，咱也不一定能买得起，也不一定会使用，用起来能不能合乎自己的口味习惯，也很难说。

这一章，咱就专门谈，自己动手制做钢筋软件，光用Excel电子表格2003,别的什么也不用，我感觉已经胸有成竹，完全可以实现。

下面，我说思路，大家提问题，或者说尽量给我出难题，看我能否解决得了，也不用编程，只利用电子表格现有的功能，总觉得很有把握。

咱们研究成功了，往后的钢筋工可都有好日子过，在论坛里上传个压缩包，大家伙儿一下载，解压完了，随便应用，何乐而不为呢，真是美哉，钢筋工程的幸事。

踏破铁鞋无觅处，得来全不费工夫，思想一开窍，窍门满地跑啊。

钢筋施工软件，顾名思义，是干钢筋活用的，不仅仅是算料，下料，翻样，它要承担起钢筋施工的全部工序，首先是钢筋制作，下料成型，之后要用它来绑扎安装，最后还得进行汇总，用汇总的结果购进钢筋，一系列全套与钢筋工程相关的内容统统涵盖在内，才能称得上为钢筋施工软件。

本人孤陋寡闻，在国内真正能派上用场的钢筋施工软件还没听说有过，各种各样的钢筋计算软件，翻样软件，算量软件，抽筋软件层出不穷，可没有一个真正用于钢筋匸干活确能好使的，光我下载的就有七八个版本之多，越研究越别扭，都是用于造价统计汇总，到施工这块儿反而不适用。

有的软件釆用图形法，棋至那个清华斯维尔，直接利用AutoCAD来画出三维图形，的确很有真实感，可是想汇总一下，就不是那个样子了，其表格粗略草率，不能用于钢筋下料，类似的软件一大堆，说的都很好听，能算钢筋下料，可是，实际只用于造价，钢筋工用了不好使，空欢喜一场；有的软件釆用表格法，各类钢筋的样式倒是万分的齐全，可计算时得一根一根的修改数值再往里复制，其效率还不如手工来得快呢；还有的软件釆用构件法，找到对应的构件，修改数值，但是一到了钢筋材料表，就不像话了，前后不能呼应，各个“列”排列顺序异常别扭，无法调整，工人干活儿乎没有实用价值，还是给造价人员开发的。

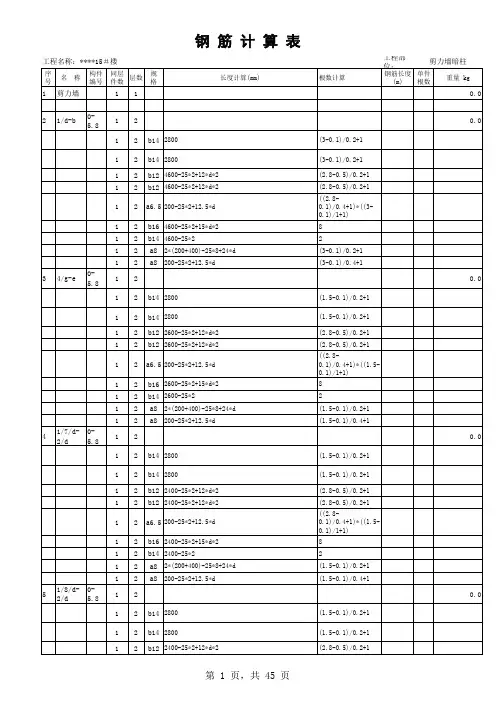

1、本计算表只需在表格中输入任意数值，均自动计算结果
2、自行任意增加“构件行”自行下拉公式自动覆盖，计算结果、汇总自动生成
3、下料如需画图用Excel自带的“边框”功能快捷方便表现，（异形用“绘图”功能，
4、无需注册，免费长期使用，手工下料智能化
5、填充浅绿色表格为无需操作部分，内设有公式，如误操作将直接影响计算结果是否
6、本表格为方便自已小型工程钢筋抽料使用而设计，与同行分享希望能有所帮助，如
动生成
异形用“绘图”功能，输入有效数值即可，图形不影响计算，计算只用数值,快捷抽料可不理图形直接输入图形数据
直接影响计算结果是否正确，如增加构件行直接在上行向下拉引用即可，初用者请谨慎操作，大师请随意，并欢迎指享希望能有所帮助，如有错误、建议欢迎指教，联系电子邮箱：feng13555@。

接输入图形数据即可。

但箍筋的“箍”字必须输入，否则不能识别箍筋区分。

大师请随意，并欢迎指教。

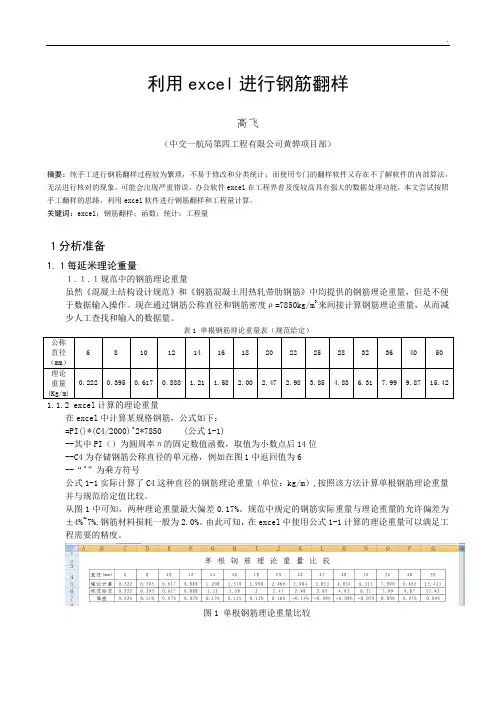

利用excel进行钢筋翻样高飞（中交一航局第四工程有限公司黄骅项目部）摘要：纯手工进行钢筋翻样过程较为繁琐，不易于修改和分类统计；而使用专门的翻样软件又存在不了解软件的内部算法，无法进行核对的现象，可能会出现严重错误。

办公软件excel在工程界普及度较高具有强大的数据处理功能，本文尝试按照手工翻样的思路，利用excel软件进行钢筋翻样和工程量计算。

关键词：excel；钢筋翻样；函数；统计；工程量１分析准备1.１每延米理论重量１.１.１规范中的钢筋理论重量虽然《混凝土结构设计规范》和《钢筋混凝土用热轧带肋钢筋》中均提供的钢筋理论重量，但是不便于数据输入操作。

现在通过钢筋公称直径和钢筋密度ρ=7850kg/m3来间接计算钢筋理论重量，从而减少人工查找和输入的数据量。

表1 单根钢筋理论重量表（规范给定）公称6 8 10 12 14 16 18 20 22 25 28 32 36 40 50 直径（mm）理论0.222 0.395 0.617 0.888 1.21 1.58 2.00 2.47 2.98 3.85 4.83 6.31 7.99 9.87 15.42 重量(Kg/m)1.1.2 excel计算的理论重量在excel中计算某规格钢筋，公式如下：=PI()*(C4/2000)^2*7850 (公式1-1)--其中PI（）为圆周率π的固定数值函数，取值为小数点后14位--C4为存储钢筋公称直径的单元格，例如在图1中返回值为6--“^”为乘方符号公式1-1实际计算了C4这种直径的钢筋理论重量（单位：kg/m）,按照该方法计算单根钢筋理论重量并与规范给定值比较。

从图1中可知，两种理论重量最大偏差0.17%。

规范中规定的钢筋实际重量与理论重量的允许偏差为±4%~7%,钢筋材料损耗一般为2.0%。

由此可知，在excel中使用公式1-1计算的理论重量可以满足工程需要的精度。

图1 单根钢筋理论重量比较1.2钢筋符号显示一般情况，excel中无法显示直接钢筋符号，需要使用安装一种名为“SJQY”特殊字体：字体文件下载后，复制到windows 系统盘的fonts文件夹即可完成安装。

利用excel进行钢筋翻样高飞（中交一航局第四工程有限公司黄骅项目部）摘要：纯手工进行钢筋翻样过程较为繁琐，不易于修改和分类统计；而使用专门的翻样软件又存在不了解软件的内部算法，无法进行核对的现象，可能会出现严重错误。

办公软件excel在工程界普及度较高具有强大的数据处理功能，本文尝试按照手工翻样的思路，利用excel软件进行钢筋翻样和工程量计算。

关键词：excel；钢筋翻样；函数；统计；工程量１分析准备1.１每延米理论重量１.１.１规范中的钢筋理论重量虽然《混凝土结构设计规范》和《钢筋混凝土用热轧带肋钢筋》中均提供的钢筋理论重量，但是不便于数据输入操作。

现在通过钢筋公称直径和钢筋密度ρ=7850kg/m3来间接计算钢筋理论重量，从而减少人工查找和输入的数据量。

表1 单根钢筋理论重量表（规范给定）1.1.2 excel计算的理论重量在excel中计算某规格钢筋，公式如下：=PI()*(C4/2000)^2*7850 (公式1-1)--其中PI（）为圆周率π的固定数值函数，取值为小数点后14位--C4为存储钢筋公称直径的单元格，例如在图1中返回值为6--“^”为乘方符号公式1-1实际计算了C4这种直径的钢筋理论重量（单位：kg/m）,按照该方法计算单根钢筋理论重量并与规范给定值比较。

从图1中可知，两种理论重量最大偏差0.17%。

规范中规定的钢筋实际重量与理论重量的允许偏差为±4%~7%,钢筋材料损耗一般为2.0%。

由此可知，在excel中使用公式1-1计算的理论重量可以满足工程需要的精度。

图1 单根钢筋理论重量比较1.2钢筋符号显示一般情况，excel 中无法显示直接钢筋符号，需要使用安装一种名为“SJQY ”特殊字体：字体文件下载后，复制到windows 系统盘的fonts 文件夹即可完成安装。

将单元格字体设置为“SJQY ”，单元格内输入A ，则显示A ， HPB235钢筋（新规范应表示HPB300）；输入B ，则显示B ，HRB335钢筋；输入C ，显示C ，HRB400钢筋；输入D ，显示D ，HRB500钢筋。

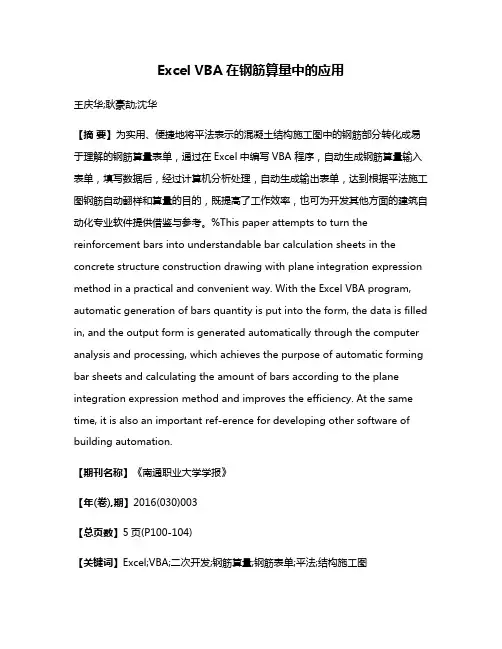

Excel VBA在钢筋算量中的应用王庆华;耿豪劼;沈华【摘要】为实用、便捷地将平法表示的混凝土结构施工图中的钢筋部分转化成易于理解的钢筋算量表单，通过在Excel中编写VBA 程序，自动生成钢筋算量输入表单，填写数据后，经过计算机分析处理，自动生成输出表单，达到根据平法施工图钢筋自动翻样和算量的目的，既提高了工作效率，也可为开发其他方面的建筑自动化专业软件提供借鉴与参考。

%This paper attempts to turn the reinforcement bars into understandable bar calculation sheets in the concrete structure construction drawing with plane integration expression method in a practical and convenient way. With the Excel VBA program, automatic generation of bars quantity is put into the form, the data is filled in, and the output form is generated automatically through the computer analysis and processing, which achieves the purpose of automatic forming bar sheets and calculating the amount of bars according to the plane integration expression method and improves the efficiency. At the same time, it is also an important ref-erence for developing other software of building automation.【期刊名称】《南通职业大学学报》【年(卷),期】2016(030)003【总页数】5页(P100-104)【关键词】Excel;VBA;二次开发;钢筋算量;钢筋表单;平法;结构施工图【作者】王庆华;耿豪劼;沈华【作者单位】南通职业大学建筑工程学院，江苏南通 226007;南通职业大学建筑工程学院，江苏南通 226007;南通职业大学建筑工程学院，江苏南通 226007【正文语种】中文【中图分类】TU723.3钢筋作为主要建筑材料之一，其算量占整个工程量计量工作的50%～60%,贯穿于工程建设项目的招投标、施工、竣工验收等多个环节，快速、准确地计量其工程量可降低管理成本，提高生产效益。
