Pt铂电阻的三种接线方式在原理上的不同

铂电阻两线制、三线制、四线制接法作用区别！！2010-12-10
来源：天长市仪器仪表线缆厂>>进入该公司展台通常使用的铂电阻温度传感器有PT100，电阻温度系数为3.9×10－3／℃，0℃时电阻值为100Ω，电阻变化率为0.3851Ω/℃。

铂电阻温度传感器精度高，稳定性好，应用温度范围广，是中低温区(-200℃～650℃)最常用的一种温度检测器，不仅广泛应用于工业测温，而且被制成各种标准温度计。

按IEC751国际标准，温度系数TCR=0.003851，Pt100(R0=100Ω)、Pt1000(R0=1000Ω)为统一设计型铂电阻。

传感器的结构：
两线制：
传感器电阻变化值与连接导线电阻值共同构成传感器的输出值，由于导线电阻带来的附加误差使实际测量值偏高，用于测量精度要求不高的场合，并且导线的长度不宜过长。

三线制：
要求引出的三根导线截面积和长度均相同，测量铂电阻的电路一般是不平衡电桥，铂电阻作为电桥的一个桥臂电阻，将导线一根接到电桥的电源端，其余两根分别接到铂电阻所在的桥臂及与其相邻的桥臂上，当桥路平衡时，导线电阻的变化对测量结果没有任何影响，这样就消除了导线线路电阻带来的测量误差，但是必须为全等臂电桥，否则不可能完全消除导线电阻的影响。

采用三线制会大大减小导线电阻带来的附加误差，工业上一般都采用三线制接法。

四线制：
当测量电阻数值很小时，测试线的电阻可能引入明显误差，四线测量用两条附加测试线提供恒定电流，另两条测试线测量未知电阻的电压降，在电压表输入阻抗足够高的条件下，电流几乎不流过电压表，这样就可以精确测量未知电阻上的压降，计算得出电阻值
文章链接：工控网(百站) /Tech_news/Detail/62604.html。

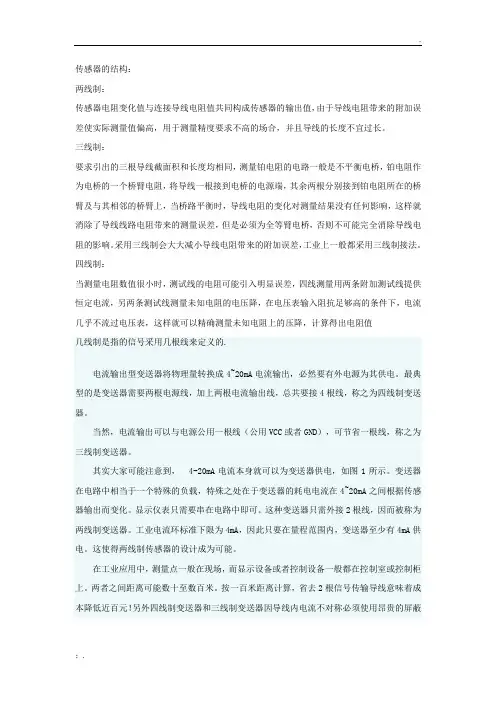

传感器的结构：两线制：传感器电阻变化值与连接导线电阻值共同构成传感器的输出值，由于导线电阻带来的附加误差使实际测量值偏高，用于测量精度要求不高的场合，并且导线的长度不宜过长。

三线制：要求引出的三根导线截面积和长度均相同，测量铂电阻的电路一般是不平衡电桥，铂电阻作为电桥的一个桥臂电阻，将导线一根接到电桥的电源端，其余两根分别接到铂电阻所在的桥臂及与其相邻的桥臂上，当桥路平衡时，导线电阻的变化对测量结果没有任何影响，这样就消除了导线线路电阻带来的测量误差，但是必须为全等臂电桥，否则不可能完全消除导线电阻的影响。

采用三线制会大大减小导线电阻带来的附加误差，工业上一般都采用三线制接法。

四线制：当测量电阻数值很小时，测试线的电阻可能引入明显误差，四线测量用两条附加测试线提供恒定电流，另两条测试线测量未知电阻的电压降，在电压表输入阻抗足够高的条件下，电流几乎不流过电压表，这样就可以精确测量未知电阻上的压降，计算得出电阻值几线制是指的信号采用几根线来定义的.电流输出型变送器将物理量转换成4~20mA电流输出，必然要有外电源为其供电。

最典型的是变送器需要两根电源线，加上两根电流输出线，总共要接4根线，称之为四线制变送器。

当然，电流输出可以与电源公用一根线（公用VCC或者GND），可节省一根线，称之为三线制变送器。

其实大家可能注意到，4-20mA电流本身就可以为变送器供电，如图1所示。

变送器在电路中相当于一个特殊的负载，特殊之处在于变送器的耗电电流在4~20mA之间根据传感器输出而变化。

显示仪表只需要串在电路中即可。

这种变送器只需外接2根线，因而被称为两线制变送器。

工业电流环标准下限为4mA，因此只要在量程范围内，变送器至少有4mA供电。

这使得两线制传感器的设计成为可能。

在工业应用中，测量点一般在现场，而显示设备或者控制设备一般都在控制室或控制柜上。

两者之间距离可能数十至数百米。

按一百米距离计算，省去2根信号传输导线意味着成本降低近百元！另外四线制变送器和三线制变送器因导线内电流不对称必须使用昂贵的屏蔽线,而两线制变送器可使用非常便宜的的双绞线导线,因此在应用中两线制变送器必然是首选。

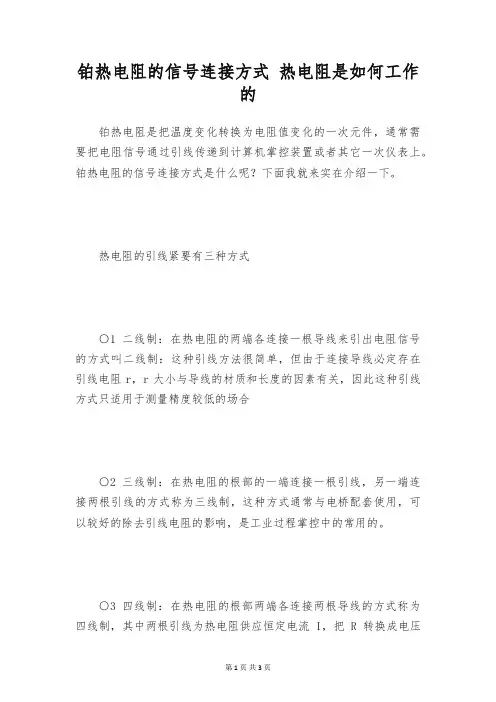

铂热电阻的信号连接方式热电阻是如何工作的铂热电阻是把温度变化转换为电阻值变化的一次元件，通常需要把电阻信号通过引线传递到计算机掌控装置或者其它一次仪表上。

铂热电阻的信号连接方式是什么呢？下面我就来实在介绍一下。

热电阻的引线紧要有三种方式○1二线制：在热电阻的两端各连接一根导线来引出电阻信号的方式叫二线制：这种引线方法很简单，但由于连接导线必定存在引线电阻r，r大小与导线的材质和长度的因素有关，因此这种引线方式只适用于测量精度较低的场合○2三线制：在热电阻的根部的一端连接一根引线，另一端连接两根引线的方式称为三线制，这种方式通常与电桥配套使用，可以较好的除去引线电阻的影响，是工业过程掌控中的常用的。

○3四线制：在热电阻的根部两端各连接两根导线的方式称为四线制，其中两根引线为热电阻供应恒定电流I，把R转换成电压信号U，再通过另两根引线把U引至二次仪表。

可见这种引线方式可完全除去引线的电阻影响，紧要用于高精度的温度检测。

热电阻接受三线制接法。

接受三线制是为了除去连接导线电阻引起的测量误差。

这是由于测量热电阻的电路一般是不平衡电桥。

热电阻作为电桥的一个桥臂电阻，其连接导线（从热电阻到中控室）也成为桥臂电阻的一部分，这一部分电阻是未知的且随环境温度变化，造成测量误差。

接受三线制，将导线一根接到电桥的电源端，其余两根分别接到热电阻所在的桥臂及与其相邻的桥臂上，这样除去了导线线路电阻带来的测量误差。

耐磨热电阻的测温原理及优点耐磨热电阻的测温原理及优点耐磨热电阻是电厂循环流化床锅炉,沸腾锅炉,粉磨煤机造气炉和水泥厂系列窑头,窑尾,炉头罩及化工,冶炼等高温耐磨环境较为理想的高技术类专用产品。

耐磨热电阻和耐磨热电偶一样都是电厂循环流化订锅炉,沸腾锅炉,粉磨煤机造气炉和水泥厂系列窑头,窑尾,炉头罩及化工,冶炼等高温耐磨环境较为理想的高技术类专用产品,耐磨热电阻博采众长,接受独特的工艺配方,在失态平衡中制作出耐磨合金该产品与一般不锈钢金属,金属陶瓷保护管,与市场上同类耐磨合金保护管相比,其使用寿命提高1—5倍.由于环境温度差,温控点过高,振动较大,鼓风机风速过高,磨损严重,造成温度测量特别困难,使用寿命很短暂,一般的耐磨合金只有10—90天就磨透损坏,烧弯,折断,造成热电阻损坏,给用户带来很大的损失和不必要的麻烦,耐磨型热电偶弥补了这个缺点.耐磨热电阻抗冲刷,耐磨热电阻经过数百厂家,每年近万次的使用,反应很好,在很多场合具有比较好同行的实力,完全可以同进口产品相媲美.耐磨热电阻具有抗振,耐磨,耐腐蚀,灵敏度高,稳定性好,精准性高,使用寿命长等优点,是当今电厂,水泥厂,化工冶炼厂等耐磨领域温度测量保护管.耐磨热电阻测温原理是基于导体或半导体的电阻值随着温度的变化而变化的特性。

[图文]Pt100热电阻两线制、三线制和四线制接线对测温精度的影响1、Pt100热电阻的三种接线方式在原理上的不同：二线制和三线制是用电桥法测量，最后给出的是温度值与模拟量输出值的关系。

四线没有电桥，完全只是用恒流源发送，电压计测量，最后给出测量电阻值。

2、Pt100热电阻的三种接线方式对测量精度的影响连接导线的电阻和接触电阻会对Pt100铂电阻测温精度产生较大影响，铂电阻三线制或者四线制接线方式能有效消除这种影响。

与热电阻连接的检测设备（温控仪、PLC输入等）都有四个接线端子：I+、I-、V+、V-。

其中，I+、I-端是为了给热电阻提供恒定的电流，V+、V-是用来监测热电阻的电压变化，依次检测温度变化。

请参阅下图：（1）四线制就是从热电阻两端引出4线，接线时电路回路和电压测量回路独立分开接线，测量精度高，需要导线多。

（2）三线制就是引出三线，Pt100B铂电阻接线时电流回路的参端和电压测量回路的参考为一条线（即检测设备的I-端子和V-端子短接）。

精度稍好。

（3）两线制就使引出两线，Pt100B铂电阻接线时接线时电流回路和电压测量回路合二为一（即检测设备的I-端子和V-端子短接、I+端子和V+短接短接）。

测量精度差。

文档铂热电阻的接线造成温度失真现象的研究[ 录入:tai-yan |时间:2007-07-24 00:44:20 | 作者: | 来源:采集所得 | 浏览:158次 ]摘要: 项目推广中发现很多矿井主通风机的监测温度经常出现不同程度的虚高现象, 分析其原因是测温线路的接线引起了较大的温度误差。

文章对测温线路进行了理论分析, 并通过实验得出导线电阻的大小对温度影响的关系。

0 引言PT100(铂热电阻) 温度传感器具有精度高、测温范围宽、使用方便等优点, 在工业过程控制和测量系统中得到了广泛的应用。

用铂热电阻测温时, 将铂热电阻接入二次仪表, 例如巡检仪温度模块等, 通过二次仪表测量出铂热电阻的阻值,从而算出温度。

传感器的结构：两线制：传感器电阻变化值与连接导线电阻值共同构成传感器的输出值，由于导线电阻带来的附加误差使实际测量值偏高，用于测量精度要求不高的场合，并且导线的长度不宜过长。

三线制：要求引出的三根导线截面积和长度均相同，测量铂电阻的电路一般是不平衡电桥，铂电阻作为电桥的一个桥臂电阻，将导线一根接到电桥的电源端，其余两根分别接到铂电阻所在的桥臂及与其相邻的桥臂上，当桥路平衡时，导线电阻的变化对测量结果没有任何影响，这样就消除了导线线路电阻带来的测量误差，但是必须为全等臂电桥，否则不可能完全消除导线电阻的影响。

采用三线制会大大减小导线电阻带来的附加误差，工业上一般都采用三线制接法。

四线制：当测量电阻数值很小时，测试线的电阻可能引入明显误差，四线测量用两条附加测试线提供恒定电流，另两条测试线测量未知电阻的电压降，在电压表输入阻抗足够高的条件下，电流几乎不流过电压表，这样就可以精确测量未知电阻上的压降，计算得出电阻值几线制是指的信号采用几根线来定义的.电流输出型变送器将物理量转换成4~20mA电流输出，必然要有外电源为其供电。

最典型的是变送器需要两根电源线，加上两根电流输出线，总共要接4根线，称之为四线制变送器。

当然，电流输出可以与电源公用一根线（公用VCC或者GND），可节省一根线，称之为三线制变送器。

其实大家可能注意到，4-20mA电流本身就可以为变送器供电，如图1所示。

变送器在电路中相当于一个特殊的负载，特殊之处在于变送器的耗电电流在4~20mA之间根据传感器输出而变化。

显示仪表只需要串在电路中即可。

这种变送器只需外接2根线，因而被称为两线制变送器。

工业电流环标准下限为4mA，因此只要在量程范围内，变送器至少有4mA供电。

这使得两线制传感器的设计成为可能。

在工业应用中，测量点一般在现场，而显示设备或者控制设备一般都在控制室或控制柜上。

两者之间距离可能数十至数百米。

按一百米距离计算，省去2根信号传输导线意味着成本降低近百元！另外四线制变送器和三线制变送器因导线内电流不对称必须使用昂贵的屏蔽线,而两线制变送器可使用非常便宜的的双绞线导线,因此在应用中两线制变送器必然是首选。

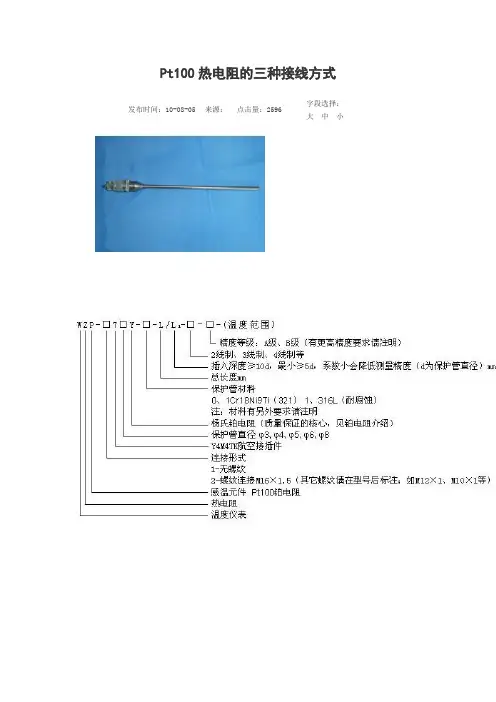

Pt100热电阻的三种接线方式发布时间：10-08-05 来源：点击量：2596 字段选择：大中小WZP-17□Y-□-L-□-□-(-50℃～120℃)WZP-27□Y-□-L-□-□-(-50℃～120℃)WZP-27□Y-□-L-□-□-(-50℃～120℃)-M12×1分度号：Pt100、Pt1000规格：φ6、φ5、φ4、φ3，管长L=30～300mm，引出线为三线制或四线制精度：B、A、1/3B～1/10B温度范围：-100～120℃材料：不锈钢;接插件为螺纹锁紧航空插头，耐热温度120℃WZP-27□Y-□-L/L1-□-□-(-50℃～500℃)分度号：Pt100规格：φ6、φ5，管长L=30～300mm，引出线为三线制或四线制精度：B、A、1/3B～1/10B温度范围：-100～500材料：不锈钢;接插件为螺纹锁紧航空插头，耐热温度120℃外加焊接护套型WZPT-27□Y-□-L-□□-(-50～120℃)-M12×1分度号：Pt100规格：φ6、φ5，管长L=30～300mm，引出线为三线制或四线制精度：B、A、1/3B～1/10B温度范围：-100～120℃材料：不锈钢;接插件为钢球锁紧航空插头，耐热温度120℃1、Pt100热电阻的三种接线方式在原理上的不同：二线制和三线制是用电桥法测量，最后给出的是温度值与模拟量输出值的关系。

四线没有电桥，完全只是用恒流源发送，电压计测量，最后给出测量电阻值。

2、Pt100热电阻的三种接线方式对测量精度的影响连接导线的电阻和接触电阻会对Pt100铂电阻测温精度产生较大影响，铂电阻三线制或者四线制接线方式能有效消除这种影响。

与热电阻连接的检测设备(温控仪、PLC输入等)都有四个接线端子：I+、I-、V+、V-。

其中，I+、I-端是为了给热电阻提供恒定的电流，V+、V-是用来监测热电阻的电压变化，依次检测温度变化。

请参阅下图：(1)四线制就是从热电阻两端引出4线，接线时电路回路和电压测量回路独立分开接线，测量精度高，需要导线多。

Pt100热电阻两线制、三线制和四线制接线对测温精度的影响1、Pt100热电阻的三种接线方式在原理上的不同：二线制和三线制是用电桥法测量，最后给出的是温度值与模拟量输出值的关系。

四线没有电桥，完全只是用恒流源发送，电压计测量，最后给出测量电阻值。

2、Pt100热电阻的三种接线方式对测量精度的影响连接导线的电阻和接触电阻会对Pt100铂电阻测温精度产生较大影响，铂电阻三线制或者四线制接线方式能有效消除这种影响。

与热电阻连接的检测设备(温控仪、PLC输入等)都有四个接线端子：I+、I-、V+、V-。

其中，I+、I-端是为了给热电阻提供恒定的电流，V+、V-是用来监测热电阻的电压变化，依次检测温度变化。

请参阅下图：(1)四线制就是从热电阻两端引出4线，接线时电路回路和电压测量回路独立分开接线，测量精度高，需要导线多。

(2)三线制就是引出三线，Pt100B铂电阻接线时电流回路的参端和电压测量回路的参考为一条线(即检测设备的I-端子和V-端子短接)。

精度稍好。

(3)两线制就使引出两线，Pt100B铂电阻接线时接线时电流回路和电压测量回路合二为一(即检测设备的I-端子和V-端子短接、I+端子和V+短接短接)。

测量精度差。

模块中A、B两个端子是用来接收电压信号的，一般是毫伏级电压信号。

C端是一个电流输出端子，工作时由采集模块输出一个恒定的电流信号。

这样在热电阻C、B端会流过一个恒定的电流，当温度变化时，热电阻的阻值变化，这样，A、B端的电压信号就随着温度的变化而线性变化。

达到测温的目的。

其实有两线制、三线制、四线制三种，如上图中，A\B\C三点好比另个图中的3、2、1三点及另个图中的兰、绿、黄这样子，简单的接线把蓝绿黄对应A、B、C或3、2、1接起来就OK了，当然如果你的变送器只有两个接线端子，你只需要把蓝绿线接进去就行了。

两线制在测量精度不是很高的情况下使用三线制应用较广泛四线制用于精度高的场合。

热电阻温度测量原理及常用接线方式热电阻（如Pt100）是利用其电阻值随温度的变化而变化这一原理制成的将温度量转换成电阻量的温度传感器。

三线制pt100接线原理三线制PT100接线原理PT100是一种常见的温度传感器，广泛应用于工业自动化领域。

它的接线方式有多种，其中最常见的是三线制接线方式。

本文将详细介绍三线制PT100的接线原理及其工作原理。

一、三线制PT100的接线原理三线制PT100的接线原理是基于电压补偿的原理。

它由一个测量电阻和两个补偿电阻组成。

其中测量电阻为PT100，根据温度变化而变化；两个补偿电阻分别为R1和R2，其电阻值与测量电阻的变化成反比。

三线制PT100的接线方式如下：1. 将PT100的两个引脚分别接到电源的正负极上，形成一个电路。

2. 将R1和R2的一个引脚接到电源的负极上，另一个引脚接到PT100的一端。

3. 将R1和R2的另一个引脚分别接到一个多用途模拟开关上，该开关有两个输出端A和B。

4. 将PT100的另一端接到多用途模拟开关的输入端。

在此接线方式下，当温度变化时，PT100的电阻值会发生变化。

由于R1和R2与PT100成反比关系，所以它们的电阻值会相应变化。

多用途模拟开关会根据R1和R2的电阻值的变化来调整输出端A 和B之间的电压差，从而实现对温度的测量。

二、三线制PT100的工作原理三线制PT100的工作原理基于电阻的温度特性。

PT100是一种铂电阻，它的电阻值会随着温度的变化而变化。

具体而言，当温度升高时，PT100的电阻值也会升高；当温度降低时，PT100的电阻值也会降低。

根据铂电阻的温度特性，制造商会为PT100设置一个标准电阻-温度关系表。

该表将不同温度下PT100的电阻值进行了精确的测量和记录。

在实际应用中，我们可以通过查表或使用特定的算法来将PT100的电阻值转换为相应的温度值。

三、三线制PT100的优势相比于其他接线方式，三线制PT100具有以下优势：1. 可以有效消除电缆电阻对测量结果的影响。

由于测量电阻和补偿电阻位于同一电路中，电缆电阻的变化不会对测量结果产生影响。

2. 可以提供更精确的测量结果。

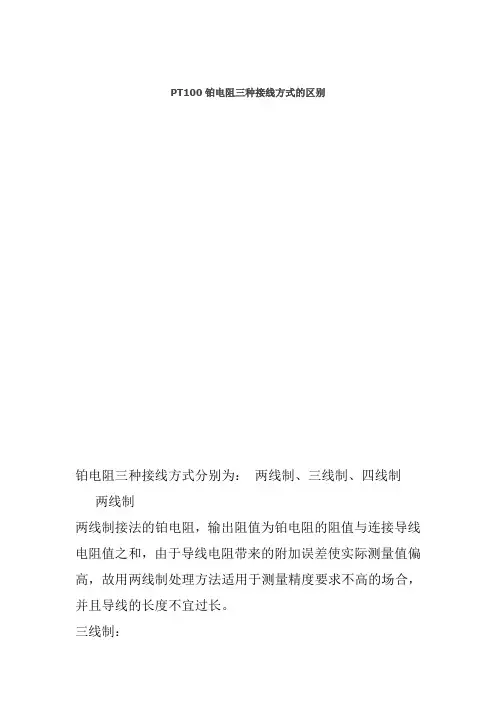

PT100铂电阻三种接线方式的区别
铂电阻三种接线方式分别为：两线制、三线制、四线制两线制
两线制接法的铂电阻，输出阻值为铂电阻的阻值与连接导线电阻值之和，由于导线电阻带来的附加误差使实际测量值偏高，故用两线制处理方法适用于测量精度要求不高的场合，并且导线的长度不宜过长。

三线制：
采用三线制处理方法的铂电阻，要求引出的三根导线截面积和长度均相同，测量铂电阻的电路一般用不平衡电桥，铂电阻作为电桥的一个桥臂电阻，将导线一根接到电桥的电源端，其余两根分别接到铂电阻所在的桥臂及与其相邻的桥臂上，如果电桥桥路平衡，通过计算可得知导线电阻的变化对测量结果不会有任何影响，如此便消除了测量中导线线路上的电阻所带来的测量误差。

全等臂电桥，才能完全消除导线电阻的影响。

但分析可见，采用三线制会虽不能像全等臂电桥一样完全消除导线电阻的影响，但是却极大程度的减小了导线电阻带来的附加误差，得到的阻值更加准确。

故工业上一般都采用三线制接法。

四线制：
四线制铂电阻测量方法，是用两条附加测试线提供恒定电流，另两条测试线测量铂电阻的电压降，只要电压表输入阻抗足够高，电流几乎不会流过电压表，这样就可以精确测量到铂电阻上的压降，可通过计算得出电阻值。

在精度要求高或者测量电阻数值非常小时，可采用四线制接法来消除导线的电阻带来的测量误差。

[图文]Pt100热电阻两线制、三线制和四线制接线对测温精度的影响1、Pt100热电阻的三种接线方式在原理上的不同：二线制和三线制是用电桥法测量，最后给出的是温度值与模拟量输出值的关系。

四线没有电桥，完全只是用恒流源发送，电压计测量，最后给出测量电阻值。

2、Pt100热电阻的三种接线方式对测量精度的影响连接导线的电阻和接触电阻会对Pt100铂电阻测温精度产生较大影响，铂电阻三线制或者四线制接线方式能有效消除这种影响。

与热电阻连接的检测设备（温控仪、PLC输入等）都有四个接线端子：I+、I-、V+、V-。

其中，I+、I-端是为了给热电阻提供恒定的电流，V+、V-是用来监测热电阻的电压变化，依次检测温度变化。

请参阅下图：（1）四线制就是从热电阻两端引出4线，接线时电路回路和电压测量回路独立分开接线，测量精度高，需要导线多。

（2）三线制就是引出三线，Pt100B铂电阻接线时电流回路的参端和电压测量回路的参考为一条线（即检测设备的I-端子和V-端子短接）。

精度稍好。

（3）两线制就使引出两线，Pt100B铂电阻接线时接线时电流回路和电压测量回路合二为一（即检测设备的I-端子和V-端子短接、I+端子和V+短接短接）。

测量精度差。

铂热电阻的接线造成温度失真现象的研究[ 录入:tai-yan | 时间:2007-07-24 00:44:20 | 作者: | 来源:采集所得 | 浏览:158次 ]摘要: 项目推广中发现很多矿井主通风机的监测温度经常出现不同程度的虚高现象, 分析其原因是测温线路的接线引起了较大的温度误差。

文章对测温线路进行了理论分析, 并通过实验得出导线电阻的大小对温度影响的关系。

0 引言PT100(铂热电阻) 温度传感器具有精度高、测温范围宽、使用方便等优点, 在工业过程控制和测量系统中得到了广泛的应用。

用铂热电阻测温时, 将铂热电阻接入二次仪表, 例如巡检仪温度模块等, 通过二次仪表测量出铂热电阻的阻值,从而算出温度。
