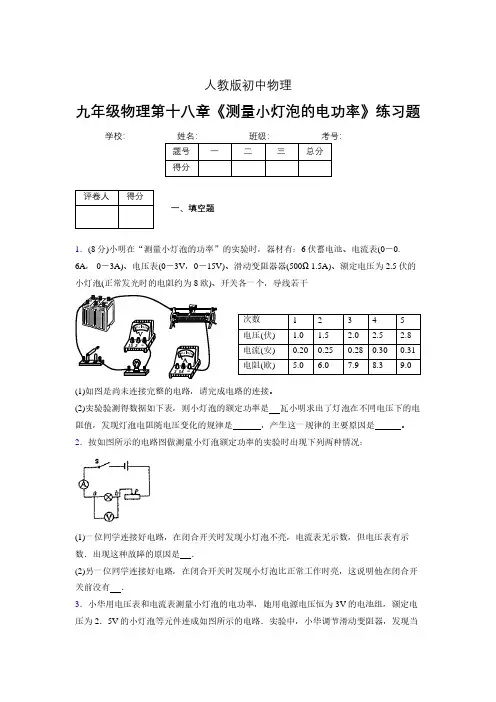

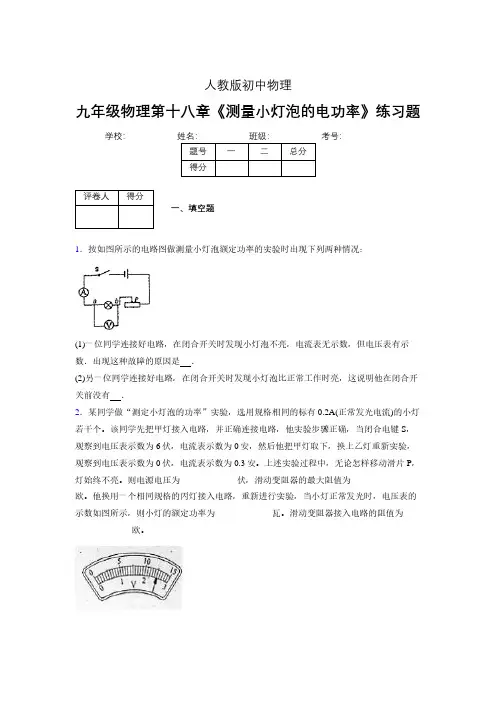

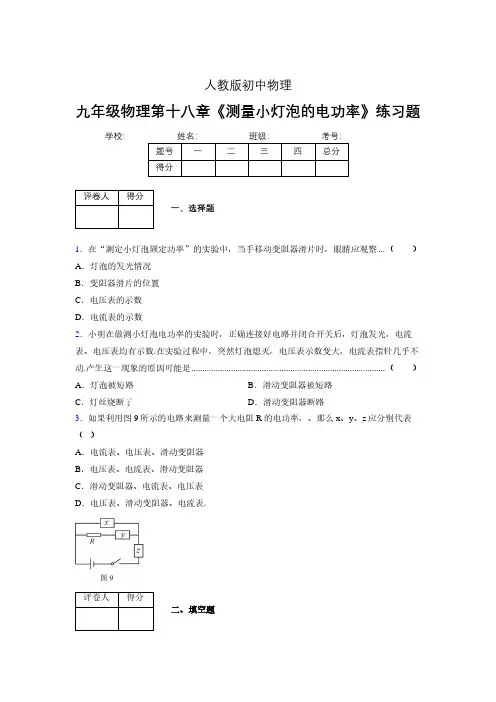

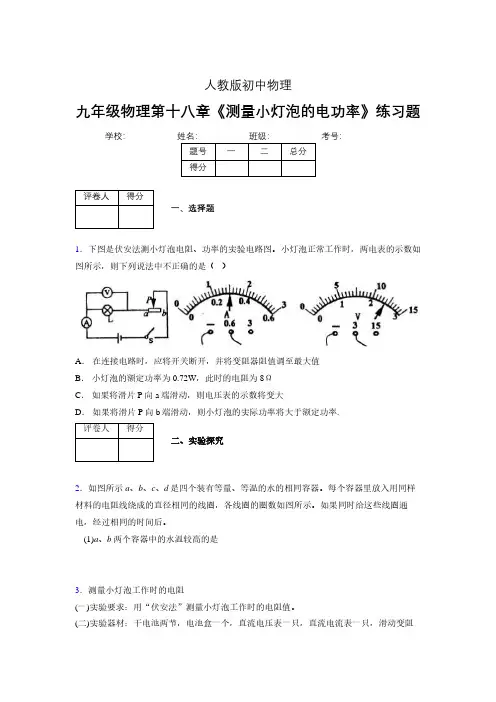

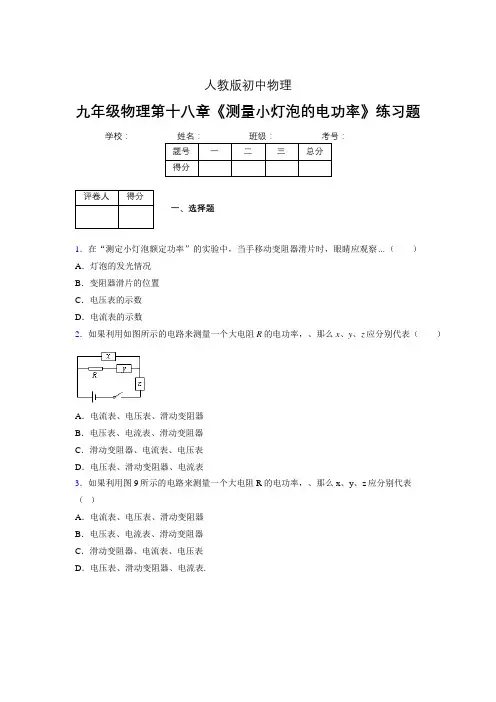

人教版初中物理九年级物理第十八章《测量小灯泡的电功率》练习题学校：题号一二三四总分得分评卷人得分一、选择题1．图是测定小灯泡电功率的实验电路，电路连接正确后闭合开关，发现灯不亮，电流表指针稍有偏转，电压表指针几乎不动，产生这一现象的原因可能是（）A．灯泡断路B．滑动变阻器短路C．灯丝电阻值过大D．滑动变阻器连入电路阻值过大.评卷人得分二、填空题2．(8分)小明在“测量小灯泡的功率”的实验时，器材有：6伏蓄电池、电流表(0－0.6A， 0－3A)、电压表(0－3V，0－15V)、滑动变阻器器(500Ω 1.5A)、额定电压为2.5伏的小灯泡(正常发光时的电阻约为8欧)、开关各一个，导线若干(1)如图是尚未连接完整的电路，请完成电路的连接。
(2)实验验测得数据如下表，则小灯泡的额定功率是瓦小明求出了灯泡在不同电压下的电阻值，发现灯泡电阻随电压变化的规律是，产生这一规律的主要原因是。
次数12345电压(伏) 1.0 1.5 2.0 2.5 2.8电流(安)0.200.250.280.300.31电阻(欧) 5.0 6.07.98.39.0＋－3．如图为小明同学连接的测量小灯泡额定功率的电路图，图中使用了三节干电池作电源，已知小灯泡的额定电压为3.8V，额定功率大约为1.2W。
闭合开关前电路中还存在哪些问题，请你至少指出两处。
(1) (2) 。
4．探究小灯泡电功率的实验装置，如图6所示．当闭合开关后，发现小灯泡较暗，若要小灯泡变亮，滑动变阻器的滑片应向移动．当电压表的示数为2．5V，电流表的示数为0．3A时，小灯泡的功率是 W，在这种情况下让小灯泡发光2min，小灯泡消耗的电能是 J．评卷人得分三、简答题5．按图所示电路对额定电压为3.8V的小灯泡进行实验时,测得5组实验数据,并记录在表中,同时记录了小灯泡亮度变化的情况.请你仔细分析实验数据和实验现象,回答下列问题次数12345U/V 3.0 3.5 3.8 4.0 4.5I/A0.280.300.310.320.34亮度增加(1)灯泡的额定功率是___.(2)小灯泡的亮度变化规律是____________________.(3)除了表格中列出的数据和现象外,你还能发现的问题是____________________.6．测定额定电压是4.5伏特的小灯泡工作时的电阻和额定功率。
(1)在下面的方框内画出实验电路图。
(2)用笔画线代替导线，把图中的实物示意图按照电路图连接成实验电路。
(3)三次测量的实验数据，已列入表中，请你分别求出每次实验时灯泡的阻值，将计算结果填入表中。
次数电压（V）电流（A）电阻（Ω）1 4.00.182 4.50.203 5.00.22(4)在图中，分别画出第二次实验数据在安培表和伏特表上表针的位置，并画出接线，以表明测量时使用的量程。
(5)计算出灯泡电阻的平均值R平＝______欧姆。
(6)计算出灯泡的额定功率P＝______瓦特。
评卷人得分四、实验探究7．在“测定小灯泡电功率”的实验中，小东同学已连接了右图所示的部分电路，小灯泡的额定电压为5V。
⑴在小东所连的电路中，有两根导线还未连好，请你帮他完成电路的连接(其他导线不要变动)8．如图15所示是“测定小灯泡的电功率”实验，所用小灯泡上标有“0.3A”字样，滑动变阻器上标有“20W 2A”字样，电源是由几节新干电池串联组成。
(1)请在甲图的○中填入小灯泡、电压表和电流表的符号，使之成为一个正确的电路。
(2)在电键试接触时电流表出现了如图乙所示的情况，同时发现小灯不亮，电压表无示数。
造成电流表出现这一现象的原因是，小灯不亮的故障是。
(3)解决问题后再次接通电路，当滑片恰好位于中点时小灯正常发光，此时电压表示数如图丙所示，则小灯的额定电压是伏，它的额定功率是瓦，所用电源是由节干电池组成。
9．用电流表和电压表测2.5V小灯泡额定功率。
实验电路如图甲所示。
闭合开关，调节滑动变阻器滑片，当小灯泡正常发光时，电流表示数如图乙所示。
(3分)(1)电流表示数是 A。
(2)在图丙中，画出电压表的指针。
(3)小灯泡的额定功率是 W。
10．在“测定小灯泡电功率”的实验中，小东同学已连接好如下图甲所示的部分电路，小灯泡的额定电压为2.5V。
(1)在小东所连的电路中，有两根导线还没连好，请你帮他完成电路的连接(其他的导线不要变动)(2)开关试触时，若发现电流表无示数，电压表示数较大，其故障原因可能是(3)实验中小东测出了三组数据，记录在下表中。
若第一次实验时电流表的示数如图乙所示，请将此示数读出并填入下表中：。
次数123U/V 2.0 2.5 3.0I/A0.400.42亮度暗亮乙图(4)他测出得小灯泡的额定功率是。
11．用伏安法测定额定电压为3.8V小灯泡的额定功率。
⑴请在下面的方框中画出实验电路图。
⑵将图14中的滑动变阻器接入电路。
要求：滑片P右移时灯变亮。
⑶小灯泡正常发光时，电流表的示数如图15所示，通过小灯泡的电流为 A⑷小灯泡的额定功率为__________W。
12．在测定小灯泡额定功率的实验中 (所用灯泡的额定电压U0＝3.8V)。
(1)王强小组采用图a的方案，闭合开关后，发现无论怎样移动滑片P，灯都不亮，电流表示数始终为0，电压表示数约为6V，则电路中出现的故障可能是___________排除故障后，调节滑动变阻器，直到电压表的示数为3.8V，观察到电流表示数如图b所示，则小灯泡的额定功率为_______W。
(2)姚远小组设计了另一种实验方案(其中电源电压未知，电阻R的阻值已知)。
①电路如图c所示，请你图d中按电路图用笔画线代替导线连接好电路②开关S拔到位置1，移动滑片P至任一位置，读出电流表示数I1③开关S拔到位置2，滑片位置不动，读出电流表示数I2先算出灯泡的电阻R L＝________(请你用所测的物理量表示)，再根据，计算灯泡的额定功率。
他们按此方案测量，发现实验结果与真实值相差较大，原因是_______. 。
仔细分析后，他们认为要准确测出灯泡的额定功率，只需将上述步骤2改为。
13．在测定一只看不清额定电压，只能看到“ V 0.3A”字样小灯泡的额定功率实验中， (1)在连接实物电路时，还有两根导线未连接，请你在图中用笔画线代替导线把电路连接好。
(不动原有导线，不能交叉)(2)正确接好电路，并闭合开关后，发现不论怎样移动变阻器的滑片，电流表的示数都小于0.3A，造成这种现象的可能原因是。
(3)在解决了上述问题后，再移动变阻器的滑片，电流表示数为 A时灯泡正常发光，此时电压表示数如图14所示，则小灯泡的额定功率为 W。
14．在测2.5V小灯泡(电阻大约为10Ω左右)额定功率的实验时，小明连接了如图18所示的电路．其中电源电压为6V．(1)请用笔画线将图中的电路连接完整(2)在连接电路时，开关应断开，滑片应移到 (选填“A”或“B”)处，闭合上开关之后，小明发现电压表、电流表均有示数，但小灯泡不亮，经检查，电路连接无误，各元器件完好，那么可能的原因是(3)小明调节滑片P的位置，使电压表的示数为2.5V，这时电流表的指针如图19所示，其示数为 A，则该灯泡的额定功率是 W．图18 图19(4) 小明根据测量得到的多组实验数据，作出了小灯泡I-U图象，如图20所示．结果发现图线不是直线，小明很纳闷，请你帮助他分析原因．15．小红同学要测量额定电压为3.8 V小灯泡的功率。
（1）连接的不完整的实物电路如图甲所示。
请用笔画线代替导线，完成实物电路的连接。
（2分）（2）在闭合开关前，变阻器的滑片应移到端。
（填“左”或“右”）（3）小红同学在实验中遇到这样的情况，闭合开关后不久，电流表的示数突然减小为零而电压表有示数，则造成这种情况的可能原因是。
（2分）（4）排除故障后闭合开关，调节变阻器的滑片使灯泡正常发光，电流表的指针位置如图乙所示，则小灯泡的额定功率为________W。
16．下面的图表是从某台电热饮水机的说明书上收集到的信息。
经分析得知，电热饮水机有加热和保温两种工作状态。
当S闭合时、S0断开时，饮水机处于保温状态，当S、S0同时闭合时，饮水机处于加热状态。
求：(1)、电热饮水机在保温状态下正常工作时的电流（计算结果保留两位小数）。
(2)、电热饮水机保温2小时消耗的电能。
(3)、电阻R1的阻值。
热水箱容量2L额定电压220V加热时的功率400W保温时的功率40W17．小红小组要测定额定电压为2.5V的一只小灯泡的电阻。
现有如下器材：电流表一只(量程0~0.6A和0~3A)电压表一只(量程为0~3V和0~15V)滑动变阻器两只(“5Ω 1A”、“20Ω 2A”)开关一个干电池若干节导线若干。
(1)根据你的估算和实验经验，滑动变阻器应选用只，实验更便于完成。
(2)小红小组用2节干电池(已使用)正确连接电路后，无论怎样调节滑动变阻器，小灯泡两端的电压都达不到2.5V，她们应该。
(3)小红小组实验记录和计算如下表：电压U/V 1.5 2.0 2.5 3.0电流I/A0.240.280.320.34功率P/W0.360.56灯泡发光情况灯丝暗红微弱发光正常发光发光很亮①小灯泡的额定功率是 W②根据她们观察的现象和记录的实验数据，你何以得出的结论是(请说出两点)：，③请在右边的坐标图中画出小灯泡的电压和电流关系的图象④在正常发光下，小灯泡的电阻是Ω⑤根据画出的图象，你得出的结论是：。
(4)当小红小组将小灯泡两端的电压调到3V正在记录实验数据时，小灯泡突然熄灭，仔细观察小灯泡钨丝被烧断，这时她们进一步观察到的实验现象是：电流表的示数电压表的示数。
(5)小红小组在评价交流时，发现有的组的同学将电压表连接成如图所示电路，则这种连接测量出的电阻值比实际电阻值偏，其原因是。
18．在“测小灯泡的电功率”实验中，已知小灯泡的额定电压为2.5 V，电源为两节干电池，器材均完好。
⑴一同学在连接电路时，将最后一根导线接好后，就看到灯泡发光，而且比正常发光时要亮，同时电压表指针偏转角度较小。
则他连接电路的过程中，不符合要求的是：①19．为了探究滑动摩擦力的大小与什么因素有关，某同学利用弹簧测力计、长方形木块、砝码、长木板和毛巾等器材做了如下的实验。
(1）为了测量滑动摩擦力的大小，必须使木块在水平木板上做_______运动。
(2）在探究滑动摩擦力的大小与接触面积的粗糙程度有关时，应选择的图是_______和________。
(3）在实验中，该同学又猜想摩擦力的大小可能与物体的接触面积大小有关。
请你利用已有的实验器材，帮助他设计实验方案验证猜想（简要回答）20．小明在进行“测量小电灯的功率”的实验时，实验台上给他提供的器材有：6V蓄电池、电流表（0～0.6A、0～3A）、电压表（0～3V、0～15V）、滑动变阻器（50Ω、1.5A）、额定电压为2.5V的小电灯（正常发光时的电阻约为7Ω）、开关各一个，导线若干。
