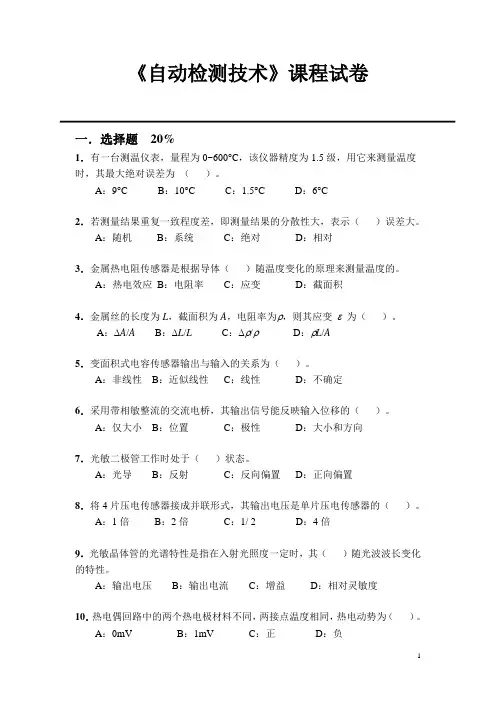

《自动检测技术》课程试卷一.选择题20%1.有一台测温仪表,量程为0~600°C,该仪器精度为1.5级,用它来测量温度时,其最大绝对误差为()。
A:9°C B:10°C C:1.5°C D:6°C2.若测量结果重复一致程度差,即测量结果的分散性大,表示()误差大。
A:随机B:系统C:绝对D:相对3.金属热电阻传感器是根据导体()随温度变化的原理来测量温度的。
A:热电效应B:电阻率C:应变D:截面积4.金属丝的长度为L,截面积为A,电阻率为ρ,则其应变ε为()。
A:∆A/A B:∆L/L C:∆ρ/ρD:ρL/A5.变面积式电容传感器输出与输入的关系为()。
A:非线性B:近似线性C:线性D:不确定6.采用带相敏整流的交流电桥,其输出信号能反映输入位移的()。
A:仅大小B:位置C:极性D:大小和方向7.光敏二极管工作时处于()状态。
A:光导B:反射C:反向偏置D:正向偏置8.将4片压电传感器接成并联形式,其输出电压是单片压电传感器的()。
A:1倍B:2倍C:1/ 2 D:4倍9.光敏晶体管的光谱特性是指在入射光照度一定时,其()随光波波长变化的特性。
A:输出电压B:输出电流C:增益D:相对灵敏度10.热电偶回路中的两个热电极材料不同,两接点温度相同,热电动势为()。
A:0mV B:1mV C:正D:负二.填空题 20%1.利用半导体材料可制成对不同物理量敏感的传感器(即敏感元件),它们分别为 敏、 敏、 敏、 敏、 敏、 敏传感器等。
2.传感器的静态特性指标主要有 、 、 、 和 。
3.当磁感应强度为B ,控制电流为I ,霍尔材料的电子浓度为n ,材料厚度为d ,载流子电荷为q ,则系数R H 为 ,霍尔元件的灵敏度K H 为 ,霍尔电压U H 为 。
4.光电效应分为三类。
第一类是 ,相应的器件有 。
第二类是 ,相应的器件有 。
第三类是 ,相应的器件有 。

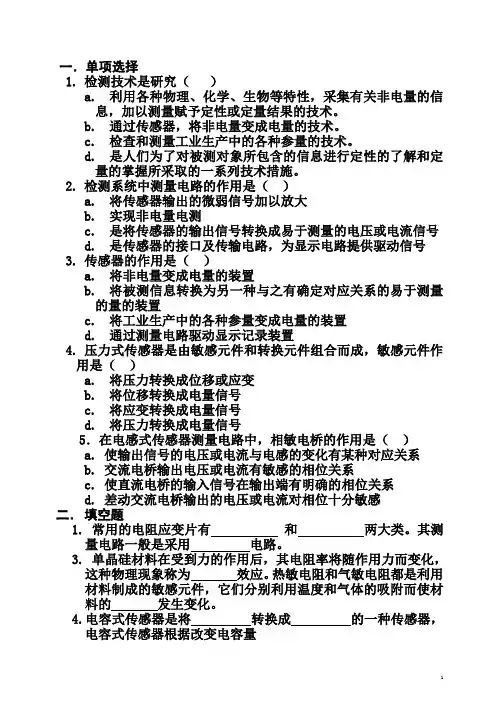

一.单项选择1.检测技术是研究()a.利用各种物理、化学、生物等特性,采集有关非电量的信息,加以测量赋予定性或定量结果的技术。
b.通过传感器,将非电量变成电量的技术。
c.检查和测量工业生产中的各种参量的技术。
d.是人们为了对被测对象所包含的信息进行定性的了解和定量的掌握所采取的一系列技术措施。
2.检测系统中测量电路的作用是()a.将传感器输出的微弱信号加以放大b.实现非电量电测c.是将传感器的输出信号转换成易于测量的电压或电流信号d.是传感器的接口及传输电路,为显示电路提供驱动信号3.传感器的作用是()a.将非电量变成电量的装置b.将被测信息转换为另一种与之有确定对应关系的易于测量的量的装置c.将工业生产中的各种参量变成电量的装置d.通过测量电路驱动显示记录装置4.压力式传感器是由敏感元件和转换元件组合而成,敏感元件作用是()a.将压力转换成位移或应变b.将位移转换成电量信号c.将应变转换成电量信号d.将压力转换成电量信号5.在电感式传感器测量电路中,相敏电桥的作用是()a. 使输出信号的电压或电流与电感的变化有某种对应关系b. 交流电桥输出电压或电流有敏感的相位关系c. 使直流电桥的输入信号在输出端有明确的相位关系d. 差动交流电桥输出的电压或电流对相位十分敏感二.填空题1. 常用的电阻应变片有和两大类。
其测量电路一般是采用电路。
3. 单晶硅材料在受到力的作用后,其电阻率将随作用力而变化,这种物理现象称为效应。
热敏电阻和气敏电阻都是利用材料制成的敏感元件,它们分别利用温度和气体的吸附而使材料的发生变化。
4.电容式传感器是将转换成的一种传感器,电容式传感器根据改变电容量的方法不同将其分为、、三种。
5.电感式传感器分为式和式。
电涡流式传感器的测量方式分为、和。
6.光电传感器是根据原理制作而成,通常将其分为、、三大类。
7.在所学的传感器中能直接实现非接触测量的传感器有、等。
三.简答题1.简述交流电桥与直流电桥在传感器测量电路中的作用及其差别2.什么是霍尔效应?集成霍尔传感器的分类及特点。
__学年第_1_学期(课程代码)02330013《传感器与检测技术》课程期末考试试卷02330048 《检测技术》A卷开课学院:电气学院出卷教师:考试形式:开卷考试时间 120 分钟可以使用计算器手机号码:一、单项选择题( 共14 %),(得分:__________)(1)从检测综合实验可知,电容接近开关的检测灵敏度最低的是______ C。
A.人的手B.金属C.塑料D.水(2)可以用于测量直流电流的是______ B。
A.压电传感器B.霍尔电流传感器C.电流互感器D.电压互感器(3)在电涡流实验中,由于存在磁滞效应,所以______C材料的灵敏度最高。
A.塑料B.人的手 C.铁质 D.铜质(4)由电涡流接近开关实验可知,接近开关的动作距离______A复位距离。
A.小于B.大于 C.等于 D.随机(5)由电子秤实验可知,电子秤的温度升高,读数______B。
A.减小B.增大 C.不变 D.随机(6)发现某仪表直流放大器的输入端存在50Hz差模干扰,应采取______A措施。
A.在输入端串接低通滤波器B.在输入端串接高通滤波器C.在输出端串联隔直通交电容器D.在电源进线侧串接电源滤波器5)测得手机的输出信号中,话音信号平均为400mV,噪音为40mV,则此时的信噪比为______A。
A.20dB B.10dB C.-20dB D.-10dB6)检测仪表附近存在一个50Hz漏感很大的电焊机时,该仪表的机箱和信号线必须采用______B。
A.静电屏蔽B.铁皮低频屏蔽C.高频电磁屏蔽D.铝质机箱并接大地7)发现某检测仪表金属机箱有麻电感,必须采取______B措施。
A.将金属机箱接到相线上B.将金属机箱接大地C.信号线串接低通滤波器D.将金属机箱接印刷线路板的参考地线8)从第十二章可知,有时发现下大雨前,底楼地板返潮,此时打开仪表,其数值比平时偏大许多,属于_____D干扰,应采取____M措施。
发现打雷时,仪表的指针就乱跳,属于_____A干扰,应采取______I措施才能使仪表正常工作;机床车刀的切削量加大时,机床抖动剧烈,紧固在机床上的数字仪表的显示值就乱跳,应采取____N措施。
考试安排:星期天1点30到3点30在3-101考运动控制;4点到6点在3-101考工厂供电;7点到9点在4-101考微机。
自动检测技术及应用——梁森选择题答案1.单项选择题1)某压力仪表厂生产的压力表满度相对误差均控制在0.4%~0.6%,该压力表的精度等级应定为__C__级,另一家仪器厂需要购买压力表,希望压力表的满度相对误差小于0.9%,应购买__B__级的压力表。
A. 0 .2 B. 0 .5 C. 1 .0 D. 1.52)某采购员分别在三家商店购买100kg大米、10kg苹果、1kg巧克力,发现均缺少约0.5kg,但该采购员对卖巧克力的商店意见最大,在这个例子中,产生此心理作用的主要因素是__B__。
A.绝对误差B.示值相对误差C.满度相对误差D.精度等级3)在选购线性仪表时,必须在同一系列的仪表中选择适当的量程。
这时必须考虑到应尽量使选购的仪表量程为欲测量的__C__左右为宜。
A.3倍 B.10倍 C.1.5倍 D.0.75倍4)用万用表交流电压档(频率上限仅为5kHz)测量频率高达500kHz、10V左右的高频电压,发现示值还不到2V,该误差属于__D__。
用该表直流电压档测量5号干电池电压,发现每次示值均为1.8V,该误差属于 A 。
A.系统误差B.粗大误差C.随机误差D.动态误差5)重要场合使用的元器件或仪表,购入后需进行高、低温循环老化试验,其目的是为了__D__。
A.提高精度B.加速其衰老C.测试其各项性能指标D.提高可靠性2.各举出两个非电量电测的例子来说明1)静态测量; 2)动态测量;3)直接测量; 4)间接测量;5)接触式测量; 6)非接触式测量;7)在线测量; 8)离线测量。
3.有一温度计,它的测量范围为0~200℃,精度为0.5级,试求:1)该表可能出现的最大绝对误差为__A__。
A. 1℃B. 0.5℃C. 10℃D. 200℃2)当示值为20℃时的示值相对误差为__B__,100℃时的示值相对误差为__C__。
2008级电气自动化专业《自动检测技术》试卷(A)参考答案一、名词解释1、利用各种物理效应,选择适合的方法与装置,对生产,生活,科研等领域中的有关信息进行定性或定量的过程。
2、传感器是一种将被测非电量转换为与之对应的,便于处理的另一物理量的测量装置3、金属或半导体材料受外力作用变形时,其电阻值也随之发生变化。
4、用两种不同的导体A 和B 组成闭合回路,当两结点的温度不同时,回路中将产生电动势。
5、将金属导体置于变化的磁场中,导体内部将产生感应电流,此电流在金属导体内自行闭合,像水的漩涡一样,所以称为电涡流。
二、填空题1、测量单位,测量方法,测量仪器和设备。
2、系统误差,随机误差,粗大误差,随机误差,系统误差,粗大误差,剔除坏值。
3、50.4、±1℃, ±5%,±1%. 5NTC,PTC,CTR 6、单臂,双臂,全桥,εK U U i 40=,εK U U i 20=,εK U U i =0。
7、平板式,圆筒式,d s d s C r εεε0==,)/ln(2r R H C πε=。
8、桥式电路,调频电路,脉冲宽度电路。
三、问答题1.传感器是一种将被测非电量转换为与之对应的,便于处理的另一物理量的测量装置。
一般有敏感元件,传感元件,和测量电路组成,其中敏感元件直接感受被测量的变化,传感元件将其他非电量转化为电参量。
测量电路将电参量变为电量。
2,被测量不随时间变化或变化缓慢时传感器的输入—输出关系。
主要有线性度,灵敏度,分辨力,迟滞和重复性等,热电偶是基于热电效应原理制成,测温范围为:-270~+2800℃,热电阻是基于金属导体的电阻值随温度的升高而增大特性来测温的,测温范围为-200~+960℃,热敏电阻是半导体元件随温度的变化其阻值会发生较大改变的特性来测温的,测温范围为:-50~+350℃四、简述题1.当按下开门开关后,给定电压信号a U 与反馈信号c U 送入放大器,c a U U U -=∆>0,设此时电机正传,带动卷筒卷线,大门逐渐升高,反馈信号c U不断增大,直到c a U U =,0=∆U 电机停转,大门完全打开;当按下关门的开关后,给定电压信号b U 与反馈信号c U 送入放大器,c b U U U -=∆<0,电机反转,卷筒放线,大门下降,c U 减小,直到c b U U =,0=∆U 电机停转,大门关闭。
自动检测技术期中试卷(A卷)班级____________姓名____________学号____________得分____________一、单项选择题(13 %)1)在使用指针式电压表时,从仪表的刻度可以看出,该仪表属于______B仪表。
A.非线性 B.线性 C.线型 D.无法确定以下是给王海群修改的在线考试中的分析题的答案,每一个答案都要变成4选1,也就是说:你根据红的的答案,再做出3个错误的答案,凑成4个答案,见下题的样子:二.计算题有一只两线制油压表,它的测量范围为0~5MPa,精度为1.0级,输出为4~20mA,求:1)该表可能出现的最大满度相对误差为______1%(A0.1B1%C10%D100%);2)该表可能出现的最大绝对误差为多少千帕!!;Δ=______0.05MPa(A0.05B5C50D0.5)=______50(A0.05B5C50D0.5)kPa3)当示值为100kPa时的示值相对误差γx=(列示计算)=______50%(A5B50C1.0D100) 。
示值相对误差数值如此之大的原因是______________量程太小(A量程太小B量程太大绝对误差太大C绝对误差太大D绝对误差太小) 等等。
当示值小于满度时,示值相对误差总是______大(A小B大C等于D无法判断)于满度相对误差。
4)如果希望在信号传输终端,将满度电流信号转换为10V电压,列式计算负载电阻R L的阻值(2%);R L=______500欧。
(A5B250C500D50)5)当被测油压为零时,此时的输出电压为____________2(A10B5C20D2)V。
6)如果输出电压为0V,可能的原因是:____________(A压力为零B压力太大C线路短D正常)。
三.分析题1. 机械加工自动生产线上,可以使用接近开关进行工件的加工定位,如图a所示,传感器的输入-输出特性曲线如图c所示。
请分析填空。
自动检测技术练习题加答案Last updated on the afternoon of January 3, 2021期末练习题班级:____________ 姓名:____________ 成绩:________一、单项选择题:1.某位移传感器,在输入量变化5mm时,输出电压变化为300mV,其灵敏度为( A )。
A.60mV/mm B. 0.017mm/mV C. 60mm/mV D. mm2. 应变电桥有3种不同的工作方式,如下选项,(C )工作方式的灵敏度最高,( A )工作方式的灵敏度最低。
A.单臂桥 B. 双臂桥 C. 全桥3. 湿敏电阻用交流电作为激励电源是为了( B )。
A.提高灵敏度 B. 防止产生极化、电解作用 C. 减小交流电桥平衡难度4. 在使用测谎器时,被测试人由于说谎、紧张而手心出汗,可用( D )传感器来检测。
A.应变片 B. 热敏电阻 C. 气敏电阻 D. 湿敏电阻5. 螺线管式自感传感器采用差动结构是为了( B )。
A.加长线圈的长度从而增加线性范围 B. 提高灵敏度,减小温漂C. 降低成本D. 增加线圈对衔铁的吸引力6. 以下传感器中属于非接触测量的是( C )。
A.电位器传感器、电涡流传感器 B. 电容传感器、压电传感器C. 霍尔传感器、光电传感器D. 霍尔传感器、电位器传感器7. 电涡流接近开关可以利用电涡流原理检测出( C )的靠近程度。
A.人体 B. 水 C. 金属零件 D. 塑料零件8. 下图为电容式料位传感器示意图,其属于( B )类型的电容传感器。
A.变面积式 B. 变介电常数式 C. 变极距式9. 电子游标卡尺的分辨率可达0.01mm,行程可达200mm,它的内部所采用的是线性型的( A )电容传感器。
A.变面积式 B. 变极距式 C. 变介电常数式10. 轿车的保护气囊可用( D )来控制。
A.气敏传感器 B. 荷重传感器 C. 差动变压器 D. 电容式加速度传感器11. 自来水公司到用户家中抄自来水表数据,得到的是( B )。
自动检测技术及应用模拟试卷及答案修订GE GROUP system office room 【GEIHUA16H-GEIHUA GEIHUA8Q8-一、填空题(每空1分,共 40分)1、一个完整的检测系统或检测装置通常由、、和等部分组成。
2、若已知某直流电压的大致范围,选择测量仪表时,应尽可能选用那些其量程大于被测电压而又小于的电压表。
3、导体或半导体材料在的作用下,会产生,其也将随着发生变化,这种现象称为应变效应。
应变片传感器由___________ __和_____ ___ ____两部分组成。
4、电桥按读数方法可分为两种,__________ __仅适合测量静态参数,而___________ _对静、动态参数都可测量;双臂电桥比单臂电桥提高一倍,而且还具有作用。
5、金属热电阻的阻值随温度的升高而,为;半导体热电阻按其阻值与温度之间的变化关系可分为和两大类。
6、电感式传感器利用原理,将被测的非电量转换成的或变化的一种装置。
在实际工作中常采用电感式传感器,既可以提高传感器的灵敏度,又可以减小测量误差。
电感式传感器测量转换电路有:、和等。
6、电容式传感器的测量转换电路种类很多,常用的有______ ______、____________、__________ __、______ ______。
7、热电偶定律包括、和,它们对热电偶的实际应用十分重要。
8、物体受到光照以后,物体内部的原子释放出电子,这些电子仍留在物体内部,使物体的或产生的现象称为。
9、霍尔元件一般采用材料制成,霍尔电动势的大小正比于和,霍尔元件的零位误差主要是。
二、选择题(每空2分,共20分)1.某台测温仪表的测温范围是200~600℃,而该仪表的最大绝对误差为±3℃,该仪表的精度等级是()。
A.0.5级 B.0.75级 C.0.8级 D.1.0级2.构成一个传感受器必不可少的部分是( )。
A.转换元件 B.敏感元件 C.转换电路 D.嵌入式微处理器3.湿敏电阻用交流电作为激励电源是为了( )。
《自动检测技术》试题1一、填空(每空1分,共20分)1、通常传感器由敏感元件、转换元件、基本转换电路三部分组成,是能把外界非电量转换成电量的器件和装置。
2、金属丝在外力作用下发生机械形变时它的电阻值将发生变化,这种现象称应变效应;固体受到作用力后电阻率要发生变化,这种现象称压阻效应。
直线的电阻丝绕成敏感栅后长度相同但应变不同,圆弧部分使灵敏度K下降了,这种现象称为横向效应。
3、差动变压器式传感器理论上讲,衔铁位于中心位置时输出电压为零,而实际上差动变压器输出电压不为零,我们把这个不为零的电压称为零点残余电压;利用差动变压器测量位移时如果要求区别位移方向(或正负)可采用相敏检波电路。
4、把一导体(或半导体)两端通以控制电流I,在垂直方向施加磁场B,在另外两侧会产生一个与控制电流和磁场成比例的电动势,这种现象称霍尔效应,这个电动势称为霍尔电势。
外加磁场使半导体(导体)的电阻值随磁场变化的现象称磁阻效应。
5、某些电介质当沿一定方向对其施力而变形时内部产生极化现象,同时在它的表面产生符号相反的电荷,当外力去掉后又恢复不带电的状态,这种现象称为正压电效应;在介质极化方向施加电场时电介质会产生形变,这种效应又称逆压电效应。
6、在光线作用下电子逸出物体表面向外发射称外光电效应;入射光强改变物质导电率的现象称光电导效应;半导体材料吸收光能后在PN结上产生电动式的效应称光生伏特效应。
7、块状金属导体置于变化的磁场中或在磁场中作切割磁力线运动时,导体内部会产生一圈圈闭合的电流,利用该原理制作的传感器称电涡流传感器;这种传感器只能测量金属物体。
8、不同的金属两端分别连在一起构成闭合回路,如果两端温度不同,电路中会产生电动势,这种现象称热电效应;若两金属类型相同两端温度不同,加热一端时电路中电动势E =0。
二、选择(每空1分,共20分)电阻应变片磁敏电阻霍尔元件气敏传感器湿敏传感器光电耦合器压电传感器电容传感器热敏电阻CCD电荷耦合器压阻式传感器光纤传感器磁电传感器光电二极管差动变压器热释电器件磁敏晶体管电涡流传感器光电池超声波传感器热电偶红外传感器色敏传感器正确选择以上传感器填入以下空内:1、可以进行位移测量的传感器有:光纤传感器、差动变压器、电阻传感器。
自动检测技术课程·期中试卷·A卷班级_______姓名__________学号____________手机号码____________________得分____________一、单项选择题(每个填空扣1分,共11 %)(1)在同一商店,用满度值为200kg的同一台秤称80 kg的大米、8kg苹果、0.8kg巧克力,均发现缺少0.5kg,在这个例子中,称巧克力时的绝对误差_________等于A称大米时的绝对误差;称大米时的示值相对误差_________C小于称巧克力时的示值相对误差;。
A.等于B. 大于C.小于D.无法确定(2)用测量范围为0~10V的电压表测量5号电池,发现示值为5V,该误差属于_________D。
用低频毫伏表测量1V左右的高频电压,发现示值只有0.1V作业,该误差属于_________B.动态。
A.随机误差 B。
动态误差 C。
相对误差 D.粗大误差(3)当被测温度约为240℃时,为提高测量准确度,应选择量程为_________D℃左右的温度表为宜。
A.200 B.240 C.1000 D.300(4)某公司有以下四种直流电源,用于荷重传感器的测量。
现希望传感器的输出电压能够大一些,却不至于过热,桥路的直流激励电压应选择_________C为宜。
A.1.5V B.12mV C.12V D.220V(5)欲控制电热水器的温度,到达80℃时,即转为低功率保温,热敏电阻应选择_______C热敏电阻。
A.Pt100型 B.NTC指数型 C.PTC突变型(6)希望人体到达接近开关0.2m位置时,控制电路动作。
此时应选择_________D接近开关为宜。
A.电涡流 B.应变 C.热敏电阻 D. 电容(7)要求在干扰很大的场合可靠地远距离传送信号,应选用具有____C输出的标准变送器,称为____E次现场仪表。
A.0~2V B.1~5V C.4~20 mA D.0~100mA E.一 F.二 G.三(8)查附录C,当Pt100的阻值为201Ω时,温度约为______B℃。
自动检测技术及应用期终考试试卷一卷班级姓名学号教师题号一二三四五六七八得分得分得分评卷人复核人一、填空题(每空1分,共40分)1、一个完整的检测系统或检测装置通常由传感器、测量电路、传出单元和显示装置等部分组成。
2、若已知某直流电压的大致范围,选择测量仪表时,应尽可能选用那些其量程大于被测电压而又小于被测电压的1.5倍的电压表。
3、导体或半导体材料在外界力的作用下,会产生机械变形,其电阻值也将随着发生变化,这种现象称为应变效应。
应变片传感器由__电阻应变片_____和___测量电路__ _两部分组成。
4、电桥按读数方法可分为两种,__平衡电桥_____仅适合测量静态参数,而__不平衡电桥____对静、动态参数都可测量;双臂电桥比单臂电桥提高一倍,而且还具有作用。
5、金属热电阻的阻值随温度的升高而,为;半导体热电阻按其阻值与温度之间的变化关系可分为和两大类。
6、电感式传感器利用原理,将被测的非电量转换成的或变化的一种装置。
在实际工作中常采用电感式传感器,既可以提高传感器的灵敏度,又可以减小测量误差。
电感式传感器测量转换电路有:、和等。
6、电容式传感器的测量转换电路种类很多,常用的有____________、____________、__________ __、______ ______。
7、热电偶定律包括、和,它们对热电偶的实际应用十分重要。
8、物体受到光照以后,物体内部的原子释放出电子,这些电子仍留在物体内部,使物体的或产生的现象称为。
9、霍尔元件一般采用材料制成,霍尔电动势的大小正比于和,霍尔元件的零位误差主要是。
得分评卷人复核人二、选择题(每空2分,共20分)1.某台测温仪表的测温范围是200~600℃,而该仪表的最大绝对误差为±3℃,该仪表的精度等级是( D )。
A.0.5级 B.0.75级 C.0.8级 D.1.0级2.构成一个传感受器必不可少的部分是( B )。
A.转换元件 B.敏感元件 C.转换电路 D.嵌入式微处理器3.湿敏电阻用交流电作为激励电源是为了( B )。
一、填空题(每空1.5分,共30分)
1、某仪器外壳标有IP65字样,其中IP含义是、6的含义是、
5的含义是。
2、某温度计刻度范围为0~300℃,通过检定,在整个刻度范围内,最大基本误差为±3℃,按国家工业仪表的规定,该
温度计的精度为级,仪表的精度等级源自误差。
3、一温度计显示所测摄氏温度为35℃,则其华氏温度为,热力学温度为。
4、压电式传感器是一种典型的(有源或无源)传感器。
它以某些电介质的压电效应为基础,在外力作用下,在电
介质表面将产生,从而实现非电量电测的目的。
5、流量测量的方法主要有、、。
(列举3种)
6、PTC表示;NTC表示;CTR表示临界温度电阻器。
7、节流式差压流量计安装的过程中,其直管段的要求为前,后。
8、由一种均质导体所组成的闭合回路,无论导体的横截面积如何及导体各处温度分布如何都(不或可)产生热
电势,其理论依据是定律。
9、半导体气敏传感器按照半导体的物性变化特点,可分为和两类。
二、简答题(共30分)
1、简述电容式差压变送器的工作原理。
(8分)
2、如图所示为节流式流量计的示意图。
请问图中的部件
3、6、9、10的名称和作用分别是什么?(8分)。
《自动检测技术》课程试卷一.选择题40%1.已知某长度测量仪器,量程为10cm,用它来测量某对象长度时,发现其最大绝对误差为0.21mm,则该仪器精度应为()级。
A:0.1 B:0.2 C:0.5 D:1.02.某温度对象量程为0~500℃,要使测量误差小于2℃,应该选择精度为()级的温度仪表。
A:0.1 B:0.2 C:0.5 D:1.03.在正态分布曲线中,标准误差愈大,则分布曲线愈()。
A:尖锐。
B:平坦C:对称D:收敛4.电阻应变式传感器测量电路中,如果电桥四个桥臂均为应变片,其中两片应变片感受应力,另两片应变片处于同一温度环境但不受力,称为()。
A:单臂工作电桥B:半桥形式C:全桥形式D:等臂电桥5.金属铜电阻的阻值与温度间的关系为()。
A:线性B:非线性C:指数函数D:分段线性6.为了提高测量精度,热电阻传感器接入电桥应按()形式。
A:二线制B:三线制C:输入对称D:输出对称7.电容式液位传感器是根据()原理来测量液位的。
A:变极板面积B:变极板间隙C:变极板间介电常数D:压力改变8.差动变压器是利用()原理测量位移的。
A:自感B:互感C:涡流D:螺线管9.差动变压器的零点残余电动势是由于()造成的。
A:一次绕组感应B:二次绕组圈数C:涡流D:制作不对称10.热端为100度,冷端为0度。
镍铬合金与铂组成热电偶的热电势为2.95mV,而考铜与铂组成热电偶的热电势为﹣4.0mV,则镍铬—考铜热电偶在该温度段的热电势为()mV。
A:1.05 B:6.95 C:﹣1.05 D:﹣6.9511.热电偶的标准电极定律,可以用公式()来表示。
A:E ABC(t,t0)=E AB(t )-E AB(t 0)B:E AB(t,t 0)=E AC(t,t0)-E BC(t,t0)C:E AB(t,t0)= E AB(t,t n)+E AB(t n,t0) (t0< t n <t)12.如热电偶两端温度相同,而两电极的材料及长度不同,则热电偶回路中的总热电势()。
《自动检测技术》课程试卷一.填空题 20%1.一个完整的检测系统或检测装置通常是由传感器、测量电路和显示记录装置等部分组成,分别完成信息 获取 、 转换 、 显示和处理 等功能。
2.检测系统在稳态下输出量变化和引起此变化的输入量变化的比值称为 灵敏度,其输入-输出特性曲线与拟合直线之间的最大偏差与满量程输出的百分比表示其 线性度。
3.电阻应变片有两大类即 金属电阻 应变片和 半导体 应变片。
4.电阻应变片接入电桥电路通常有以下几种接法:如果电桥一个臂接入应变片,其他三个臂采用固定电阻,称为 单臂 工作电桥 ;如果电桥两个臂接入应变片称为 双臂 工作电桥;如果四个臂都接入应变片称为 全桥形式。
5.设两极板相互覆盖的有效面积为A ,两极板间的距离为d ,极板间介质的介电常数为ε,在忽略极板边缘影响的条件下,平板电容器的电容C 可以表示为AC d ε= 。
6.电容式传感器可以分成三种类型: 变面积 式、 变间隙 式、 变介电常数 式。
7.差动变压器存在 零点残余电动势 ,使得传感器的输出特性在零点附近不灵敏,给测量带来误差,此值的大小是衡量性能好坏的重要指标。
8.磁电式传感器的基本工作原理是 电磁感应 原理。
9.光敏电阻在全暗条件下测得的电阻值称为暗电阻,此时流过的电流称为 暗电流。
在一定光照条件下测得的电阻值称为亮电阻,此时流过的电流称为 亮电流。
两者之差称为 光电流 。
10.长光栅相邻两栅线的距离称为 光栅常数 。
二、选择最合适的一种传感器(或敏感元件) 8%(1)对传送带上的塑料零件进行计数( B )。
A .电涡流式传感器B .光电传感器C .磁电式传感器(2)测量磁感应强度( A )。
A .霍尔式传感器B .PVDF 薄膜传感器C .电容式传感器(3)某测量仪的移动工作台,行程为1m ,要求分辨力为1μm ,精度为3μm ( C )。
A .电感式位移传感器B .电容式位移传感器C .光栅(4)测量-50~1800℃范围的温度( A )。
自动检测期中试卷(B卷)班级_________姓名__________学号_________得分____________一、单项选择题(共12%)(1)在使用图3-23所示的压力变送器测量压力时,压力线性范围的绝对值约为______B kPa。
A.60 B.50 C.40 D.无法确定(2)用测量范围为0~4000r/min的转速表测量车床主轴转速时,发现示值围绕1200r/min左右忽大忽小、跳动不止,该误差属于_________A随机误差。
接着用该低速转速表测量某直流高速电动机的转速(额定指标大于10000r/min),发现示值一直为0 r/min,该误差属于_________B。
A.随机误差 B.动态误差 C.粗大误差 D.系统误差(2)元器件或仪表、设备等购入后,发生故障可能性较大的时期是______A,因此在重要场合使用时,必须先行老化试验。
A..使用半年以内 B.使用3年左右 C.放在原包装箱中(3)在图2-17的调试过程中,通常的步骤是______A。
A.先调节“RP1”,然后调节“RP2”B.先调节“RP2”,然后调节“RP1”C.同时调节这两个电位器 D.不考虑先后,来回转动它们(4)轿车的防撞气囊可利用_________C传感器来触发启动比较合适。
A.电涡流 B.热敏 C.加速度 D.气压(5)根据公式(6-4),测量打桩机的剧烈振动时,压电传感器输出较大的电荷Q,为了不至于产生太大的输出电压,以至放大器饱和,所以应将与压电传感器配套的电荷放大器的C f______B调大。
A.调小 B.调大 C.调到零 D.不必考虑(6)家庭使用的水表为_________C传感器。
A.瞬时,单位为t B.累积,单位为t/h C.累积,单位为t或m3 D.累积,单位为kg或加仑(7)某公司有以下5种激励电源,用于传感器的测量。
电涡流传感器应选择_________D. 1MHz 为宜;铂热电阻电桥以及荷重传感器应选择________E.为宜;差动变压器应选择_________B. 3kHz为宜。
《自动检测技术及应用》期中考试卷题型是非题选择题填空题简答题总分应得分10 20 22 48 100实得分课程编码:考试时间:考试类别:答卷时间: 120分钟评卷人得分一、是非题(T表示正确、F表示错误;每小题1分,共10分)、1.( )测量方法中零位法的特点是精度高、速度快。
2.( )电压表的指针读数属于模拟量测量。
3.( )为了提高传感器的灵敏度,减小非线性,也常常把电容传感器做成差动形式。
4.( )当电阻丝受到拉伸的力,面积变大,故电阻值变小。
5.( )电阻应变片的电阻相对变化△R/R与εx的关系呈线性变化。
6.( )只要保证“中间导体”两端温度相同,则对热电偶的接触电动势就完全没有影响。
7.( )铠装热电偶做的很细、很长且可以弯曲,因此特别适用于复杂结构的温度测量。
8.( )螺线管式自感传感器采用差动结构式为了提高灵敏度,减小温漂。
9.( )电感传感器是一种利用线圈自感量或互感变化来实现非电量测量的一种装置。
10.()根据测量时是否与被测对象接触,可分为直接测量和间接测量。
评卷人得分二、选择题(每小题2分,共20分)1、自感传感器或差动变压器采用相敏检波电路最重要的目的是为了()。
A、提高灵敏度B、将输出的交流信号转换成直流信号C、使检波后的直流电压能反映检波前交流信号的相位和幅度2、在使用测谎器时,被测试人由于说谎、紧张而手心出汗,可用()传感器来检测。
A、应变片B、热敏电阻C、气敏电阻D、湿敏电阻3、热电偶测温回路中经常使用补偿导线的最主要目的是()。
A、补偿热电偶的冷端热电动势的损失B、起冷端温度补偿作用C、将热电偶冷端延长到远离高温区的地方D、提高灵敏度4、在电容传感器中,若采用调频法测量转换电路,则电路中()。
A、电容和电感均为变量B、电容是变量,电感保持不变C、电容保持常数,电感为变量D、电容和电感均保持不变5、湿敏电阻用交流电作为激励电源是为了()A、提高灵敏度B、防止产生极化、电解作用C、减小交流电桥平衡难度6、测量CPU散热片的表面温度应选用()式的热电偶;测量100m深的岩石钻孔中的温度,应选用()式的热电偶。
浙江信息工程学校湖州工程技师学院2017--2018学年第一学期期中考试试卷参考班级机电153 参考科目《自动检测与传感器应用》班级姓名学号得分一、选择题1.下列不属于按传感器的测量原理进行分类的传感器是AA.测速传感器B.压电传感器C.热电传感器D.电阻传感器2.被测量本身所具有的真正值称之为:CA.实际值B.约定真值C.真值D.测量值3. _____可以通过实验方法或引入修正值方法予以修正?CA.引用误差B.相对误差C.系统误差D.随机误差4.以下选项不属于传感器的研究内容的有:DA.信息获取B.信息处理C.信息转换D.信息反馈5.传感器的下列指标全部属于静态特性的有?CA.幅频特性、相频特性、稳态误差B.迟滞、重复性、漂移C.分辨率、线性度、重复性D.线性度、灵敏度、阻尼系数6.某位移传感器,当输入量变化5mm时,输出电压变化300mV,其灵敏度为BA.60mVB.60 mV/mmC.60D.5mm7.下图所示的温度计的分辨率为:AA.2.5℃B.5℃C.1℃D.0.5℃8.在规定范围内传感器可能检测出的被测量的最小变化值称为:BA.线性度B.分辨率C.灵敏度D.测量范围9.标准信号DDZ-III型是指AA.4~20mA DC的电流信号、1~5V DC的电压信号B.4~20mA DC的电流信号、0~10V DC的电压信号C.0~20mA DC 的电流信号、0~10V DC的电压信号D.0~20mA DC 的电流信号、1~5V DC的电压信号10.机器人是通过什么从外界获取信息的?DA.DA转换装置B.AD转换装置C.单片机D.传感器11.传感器通常是敏感元件与_____等公共组成的。
DA.单片机B.AD转换元件C.DA转换元件D.转换元件12.下列不属于按传感器的被测物理量进行分类的传感器是BA.压力传感器B.电容传感器C.湿度传感器D.测距传感器13.一种传感器产品的名称(如600kPa单晶硅压阻式压力传感器),应由主题词加修饰语构成,以下不属于传感器修饰语的是?AA.传感器B.转换原理C.特征描述D.被测量14. 600kPa单晶硅压阻式压力传感器的转换原理BA.传感器B.压阻式C.600kPaD.600kPa单晶硅15.下图所示的电子称的分辨率为:CA.0.00001kgB.0.1kgC.0.001kgD.1kg16.以下测量方法中属于间接测量的有:AA.用万用表测出电压、电阻,计算出电路中的电流B.用天平测物体质量C.用示波器测信号波形D.用电流表测电路中电流17.检定一台满量程5.0A的电流表,测得在2.0A处其绝对误差=0.09A,则该表的精度等级为_____。
自动检测技术及应用期终考试试卷班级___________ 姓名______________ 学号 ______________ 教师________、测量电路、传出单元_______ 和显示装置________ 等部分组成。
2、若已知某直流电压的大致范围,选择测量仪表时,应尽可能选用那些其量程大于被测电压而又小于被测电压的1.5倍 _______ 的电压表。
3、导体或半导体材料在外界力的作用下,会产生机械变形_____ ,其电阻值__________ 也将随着发生变化,这种现象称为应变效应。
应变片传感器由—电阻应变片_____ 和测量电路 ________ 两部分组成。
4、电桥按读数方法可分为两种,__平衡电桥 _____ 仅适合测量静态参数,而—不平衡电桥___ 对静、动态参数都可测量;双臂电桥________________ 比单臂电桥提高一倍,而且还具有___________________________ 作用。
5、金属热电阻的阻值随温度的升高而_________________ ,为__________ ;半导体热电阻按其阻值与温度之间的变化关系可分为__________ 和_______两大类。
6、电感式传感器利用_____________ 原理,将被测的非电量转换成_____________ 的___________________ 或___________________ 变化的一种装置。
在实际工作中常采用__ 电感式传感器,既可以提高传感器的灵敏度,又可以减小测量误差。
电感式传感器测量转换电路有:_______________________ 、________________和_______________________ 等。
6、电容式传感器的测量转换电路种类很多,常用的有 ______O7、热电偶定律包括_____________________________________和_______________ ,它们对热电偶的实际应用十分重要。
&物体受到光照以后,物体内部的原子释放出电子,这些电子仍留在物体内部,使物体的_____________________ 或产生的现象称为________________ 。
9、霍尔元件一般采用__________________ 材料制成,霍尔电动势的大小正比于_________________ 和 __________________ ,霍尔元件的零位误差主要是1.某台测温仪表的测温范围是200〜600而该仪表的最大绝对误差为土3C,该仪表的精度等级是(D)°A. 0.5 级B . 0.75 级C . 0.8级D.1.0 级2.构成个传感受器必不可少的部分是(B )。
A.转换元件 B .敏感元件C.转换电路 D .嵌入式微处理器3.湿敏电阻用交流电作为激励电源是为了(B )°A.提高灵敏度化、电解作用C.减小交流电桥平衡难度D.节约用电4. (A )电容传感器的输出特性是线性的,灵敏度是常数。
A.变面积式B.变极距式C.变介电常数D.变面积式和变介电常数5. 利用涡流传感器测量齿数Z=60的齿轮的转速,测得仁400Hz,则该齿轮的转速n等于(A )r/min。
A. 400B. 3600C. 24000D. 606.天平属于(C )检测方法。
A .偏差法B.微差法C.零位法 D .平衡法7.霍尔元件(B )霍尔传感器的灵敏度越高。
A.越厚B.越薄C.没有关系D.越大8. 磁场垂直于霍尔薄片,磁感应强度为B,但磁场方向与原磁场强度相反(e = 180°)时,霍尔电动势(A),因此霍尔元件可用于测量交变磁场。
A.绝对值相同,符号相反 B .绝对值相同,符号相同C.绝对值相反,符号相同 D .绝对值相反,符号相反9. 绝对误差△与被测量的真值Ax之比是(B )误差。
B.防止产生极A.实际相对误差 B .示值相对误差C.引用相对误差D .系统相对误差10. 可听声波的频率范围一般为(C )。
A . 20Hz〜〜200HzB . 20Hz〜〜50Hz C. 20Hz〜〜20kHzD. 20Hz〜〜500Hz1. 精密度是指测量仪表值不一致程度的量。
()2. 传感器中弹性敏感元件的输出量是电量。
()3. 变极距式电容传感器的输出特性是线性的。
()4. 光敏二极管和光敏三极管都属于外光电效应元器件。
()5. 霍尔元件的不等位电动势是霍尔零位误差中最主要的一种。
()6. 超声波频率越低,衰减就越快。
()7. 在电涡流式传感器的设计和使用中不必考虑被测物的性质和结构。
()8•将两种不同材料的导体串接成一个闭合回路,如果两接合点的温度相同,则在两者间也将会产生电动势(热电势)()9. 光电传感器是将被测量的变化转换成光信号的变化,然后通过光电元件转换成电信号,光电传感器属于非接触测量。
()10. 某些电介质在沿一定方向上受到力的作用而变形时,内部会产生极化,同时在其表面有电荷产生,当外力去掉后,表面电荷应存在。
()1. 为什么说压电式传感器只适用于动态测量而不能用于静态测量?(7分)答:当作用在压电元件上的力是静态力时,前置放大器的输入电压等于零,其根本原因在于静态力所产生的电荷会立即通过前置放大器的输入电阻和传感器本身的漏掉,所以压电式传感器只适用于动态测量而不能用于静态测量。
2. 热电偶传感器冷端补偿一般有哪些方法?(8 分)1、传感器 测量电路 输出单元 显示装置 答:1 )冷端恒温法 2 )冷端温度校正法 3 )补偿导线法4)电桥补偿法 5 )采用结温度传感器作冷端补偿法3.下图是霍尔电流传感器的结构示意图, 请分析填空。
(10分)1) 夹持在铁心中的导线电流越大,根据右手定律,产生的磁感 应强度B 就越强,霍尔元件产生的霍尔电动势就越大 。
因此该霍尔式电流传感器的输出电压与被测导线中的 电流 。
2) 由于被测导线与铁心、铁心与霍尔元件之间是绝缘的,所以 霍尔式电流传感器不但能传输电流信号,而且还能起到隔离______ 作用,使后续电路不受强电的影响, 例如击穿、麻电等。
3) 如果被测电流小于 30A ,该电流产生的磁场可能太小,可 采取将被测导线缠绕几圈进行测量的措施, 使穿过霍尔元件的磁场成倍增加,以增加霍尔元件的输出电压 。
参考答案(试卷一) 一、填空题2、被测电压1.5倍(因为 U >2/3Umax )3、外界力机械变形电阻值电阻应变片测量电路4、平衡电桥不平衡电桥灵敏度温度误差补偿5、增加正温度系数负温度系数热敏电阻正温度系数热敏电阻6、电磁感应电磁线圈自感量互感量差动式调幅电路调频电路调相电路6、电桥电路调频电路运算放大器式电路二极管T型网络7、中间导体定律中间温度定律参考电极定律&电阻率发生变化;光电动势;内光电效应9、N型半导体输入电流I磁感应强度B 不等位电动势二、选择题1.D2.B3.B4.A5.A6.C7.B8.A9.B10.C三、判断题1、(V )2、(x)3、(X)4、(X)5、(V )6、(X)7、(x)8、(x) 9. (V )10 (X)四、简答分析计算1.答:当作用在压电元件上的力是静态力时,前置放大器的输入电压等于零,其根本原因在于静态力所产生的电荷会立即通过前置放大器的输入电阻和传感器本身的漏掉,所以压电式传感器只适用于动态测量而不能用于静态测量。
2•答:1 )冷端恒温法2 )冷端温度校正法3 )补偿导线法4)电桥补偿法5 )采用结温度传感器作冷端补偿法(回答其中4个就算全对)3. 1)强大成正比。
2 )隔离。
3 )将被测导线缠绕几圈进行测量的措施,使穿过霍尔元件的磁场成倍地增加,以增加霍尔元件的输出电压。
2 处理、测量和控制等。
(5)电信号的放大与处理:这一部分主要是由各种电子线路所组成。
光电检测系统中处理电路的任务主要是解决两个问题:①实现对微弱信号的检测;②实现光源的稳定化。
(6)存储、显示与控制系统:许多光电检测系统只要求给出待测量的具体值,即将处理好的待测量电信号直接经显示系统显示。
2、在“反向偏置”电路中,有两种取得输出电压U0的方法:一种是从负载电阻RL上取得电压U0 ,另一种是从二极管两端取得电压U0叙述两种方法的特点及它们之间的联系。
(10分)(1)对于图a)所示的电路,光电信号是直接取出的,即UO=ILRL,而对于b)图,光电信号是间接取出的,UO=UC-ILRL ;(2)两种电路输出的光电信号电压的幅值相等,但相位是相反的;(3)这两种方法只适合照射到P—N结上的光强变化缓慢和恒定光的情况,这时光电二极管的结电容不起作用,二极管本身的串联电阻很小,实际上可以略去不计。
(4)当二极管的光电流与暗电流接近时,光电信号难以取出,因此,运用反偏法检测微弱的恒定光时不利的。
3、如果硅光电池的负载为RL,画出它的等效电路图,写出流过负载IL的电流方程及Uoc、Isc的表达式,说明其含义(图中标出电流方向)。
(12分硅光电池的工作原理和等效电路为下图:(a)光电池工作原理图(b)光电池等效电路图(c)进一步简化从图(b)中可以得到流过负载RL的电流方程为:)1()1(/0/0--=--==KT qVsEKT qVspDpe iESe iiiii -(1)其中,SE为光电池的光电灵敏度,E为入射光照度,Is0是反向饱和电流,是光电池加反向偏压后出现的暗电流。
当i = 0时,RL =^(开路),此时曲线与电压轴交点的电压通常称为光电池开路时两端的开路电压,以VOC表示,由式(1)解得:+ £? ??e?+= IlnOllq kTVpOC(2 )( 4 分)当Ip》Io 时,)/ln()/(OllqkTVpOC? 当RL = 0 (即特性曲线与电流轴的交点)时所得的电流称为光电流短路电流,以Isc表示,所以3 Isc = Ip = Se • E(3)(4分)从式(2)和(3)可知,光电池的短路光电流Isc与入射光照度成正比,而开路电压Voc与光照度的对数成正比。
1、为什么发光二极管的PN结要加正向电压才能发光?而光电二极管要零偏或反偏才能有光生伏特效应?答:1. p-n结在外加正向偏压时,外加电压削弱内建电场,使空间电荷区变窄,载流子的扩散运动加强,构成少数载流子的注入,从而在p-n结附近产生导带电子和价带空穴的复合。
一个电子和一个空穴的一次复合将释放出与材料性质有关的一定复合能量,这些能量会以热能、光能或部分热能和部分光能的形式辐射出来,产生电致发光现象,这就是LED的发光机理。
因为p-n结在外加正向偏压时,即使没有光照,电流也随着电压指数级在增加,所以有光照时,光电效应不明显。
