水工艺仪表与控制试卷

反渗透制水系统培训考试题目一、填空（20个空，每个空2分）。

1. 接进水管路，开启进水阀门，关闭清洗阀门。

2. 接通电源，将面板上开关旋钮扳到“自动”位置，启动原水泵和高压泵，系统首先进入冲洗状态，在该状态下电磁阀门会自动开启，一段时间后自动关闭随后进入正常制水状态。

3. 接通电源后，待反渗透膜浓水端出水后，慢慢调节浓水阀门同时观察前后压力表以及面板上的出水流量计，当系统出水达到设备预定的出水量的时侯停止调节阀门并保持该状态。

4. 当本次运行操作成后需要关机时，首先慢慢开启浓水调节阀使其恢复到最大位置，此时系统进水几乎全部从浓水端流出，产品水端没有水流出。

5. 过滤器滤芯的更换周期为6个月，但该滤芯的更换也要视进水水质的改变而相应地有所变动。

6. 炭滤器中的活性炭为一年更换一次，每次更换时间为8月底。

7. 在寒冷地区如果停机时间超过24小时，需要排空系统内的存水，防止结冻。

8. 机械过滤器用以清除水中颗粒很细的尘土、腐殖质以及菌、藻等微生物；炭滤器的两个主要功能是：一是吸附水中部分有机物，吸附率60%左右。

二是吸附水中余氯。

二、简述题（两道题，每道题30分）。

9. 简述反渗透膜的清洗流程。

①当系统标准产水量下降大于15%或者反渗透膜进出口压力表显示的数值差值大于15%的范围时表明该膜需要进行清洗。

在发现系统发生上述现象后关闭系统。

②将原水箱作为清洗药箱在其中配制清洗药液。

③检查系统管路阀门状态，开启清洗阀门。

其余关闭。

④将面板上的开关旋转到“清洗”位置，系统进入药洗程序，此时药液在系统内循环，30分钟后停止，即将旋钮转到“停止”位置。

⑤药洗循环后将清洗液从原水箱内排放，重新注入清洁水源（建议采用产品水，如果条件不允许的话也可采用原水）再一次进入清洗程序以置换系统内的药液，此时浓水阀门关闭，排放阀门开启，即浓水口出水不循环全部排放，冲洗时间为10分钟，完成后，将各部分恢复到正常制水状态等待下一次开机制水。

仪表工考试题库及答案仪表工考试题库及答案涵盖了多种类型的题目，包括选择题、判断题和简答题等，以下是一些示例题目及答案：一、选择题1. 测量温度的常用仪表是：A. 压力表B. 温度计C. 流量计D. 物位计答案：B2. 以下哪项不是自动化仪表的基本功能？A. 测量B. 显示C. 记录D. 手工操作答案：D3. 仪表的精度等级通常用百分比表示，其含义是：A. 测量误差的百分比B. 测量范围的百分比C. 测量值的百分比D. 测量误差与测量范围的比值答案：D二、判断题1. 仪表的维护保养工作可以完全由操作工完成，不需要专业仪表工的参与。

（错误）2. 仪表的校准周期应根据其使用频率和重要性来确定。

（正确）3. 所有仪表在安装前都不需要进行校验。

（错误）三、简答题1. 简述仪表校准的一般步骤。

答案：仪表校准的一般步骤包括：校准前的准备工作，如检查仪表是否清洁、完好；选择适当的校准设备和方法；进行实际校准操作，记录校准数据；分析校准结果，确定仪表是否符合精度要求；最后进行校准后的调整或标记。

2. 说明什么是仪表的零点漂移和量程漂移。

答案：零点漂移是指在没有输入信号的情况下，仪表读数随时间的变化。

量程漂移则是指在满量程输入信号的情况下，仪表读数随时间的变化。

两者都是仪表性能不稳定的表现，需要通过定期校准和维护来控制。

3. 描述自动化仪表系统中常见的故障类型及其可能的原因。

答案：常见的故障类型包括：电源故障、信号传输故障、执行器故障、传感器故障等。

可能的原因有：电源不稳定或中断；电缆连接不良或损坏；执行器内部机械故障或电气故障；传感器老化、污染或损坏等。

请注意，以上内容仅为示例，实际的仪表工考试题库及答案会根据具体的考试大纲和要求而有所不同。

考生应根据具体的学习材料和指导书进行复习。

可编辑修改精选全文完整版仪表试题库一、填空题1.按照检测仪表根据其被测变量不同，根据化工生产五大参量又可分为（温度），(压力），（流量)，（液位），分析仪表。

2.仪表位号FQRC字母组合的含义是（流量累计记录调节）。

3.弹性式压力计是根据弹性元件的（变形）和（所受压力）成比例的原理来工作的。

4.差压变送器的膜盒内充有(硅油），它除了传递压力之外，还有（阻尼）作用，所以仪表输出平稳。

5.压力表的使用范围通常为全量程的（1/3）和（2/3）之间。

6.压力开关是一种简单的压力控制装置,当被测压力达到额定值时，压力开关可发出（报警和控制）信号。

7.有一压力表的型号为YZ-100，第一个字母Y表示( 压力表)，Z表示（真空表），数字表示( 压力表外壳直径为100mm）。

8.热电偶产生热电势的条件是（两热电极材料相异）、（两接点温度相异）。

9.用热偶测量温度时，其连接导线应该使用（补偿导线），（补偿导线）是热电偶的延长,但必须考虑热偶（冷端补偿)。

10.差压式流量计包括（节流装置）、（导压管）、(变送器）三部分。

11.涡街流量变送器输出信号的（频率）与流量成正比.12.当调节阀摩擦力大，需要精确定位的场合需要采用（阀门定位器）。

13.气动调节阀中阀门定位器包括（电气）阀门定位器和(气动)阀门定位器.14.实际可调比取决于（阀芯结构）和（配管状况）。

15.连锁线路通常由（输入）部分、（逻辑）部分和（输出）部分组成。

16.自动调节系统主要由(调节器)、（调节阀）、（调节对象）和（变送器）四大部分组成。

17.自动调节系统按调节器具有的调节规律来分，通常有（比例）、（比例积分)、（比例微分）、（比例积分微分）等调节系统。

18.流量测量仪表大致分为速度式、容积式、质量式三类。

19.按照能源分类，仪表可分为(电动)，（气动），（液动）三大类。

20.相对误差是（绝对误差）与（仪表示值）之比的百分数。

21.按误差数值表示的方法,误差可分为(绝对误差）,（相对误差）,(引用误差）。

水工艺设备基础试题（A卷）标准答案一、（11分）1、金属材料的性能包括指它的物理性能、机械性能、化学性能和工艺性能，这些性能一般都受其化学成分的影响；化学成分的变化对钢材的基本力学性能如强度及塑韧性等有较大影响，对热处理效果也有较大影响；物理性能主要指密度、熔点、热膨胀系数、导热性、导电性以及弹性模量等；机械性能主要是指弹性、塑性、强度和韧度；化学性能主要是指耐腐蚀性；工艺性能主要是指加工性能，如可焊性、可锻性、切削加工性、成型工艺性和热处理性能。

（4分）2、对金属材料的物理性能、抗腐蚀性能、机械性能要求比较高一些，但在加工制造过程中，会同时考虑其工艺性能。

（3分）3、选择原则：（1）满足机械性能（力学性能）的要求。

机械性能一般包括强度、刚度、塑性、韧性和冷弯性能等。

（2）满足腐蚀方面的要求。

有抗腐蚀方面要求，在选材时要做认真的调查研究，了解各种材料的性能才能做到合理的选用。

（3）满足材料的经济性。

在满足设备的使用和加工要求的前提下，选择材料还要符合经济性要求，选用的材料市场价格要低，货源充足，供贷方面，品种规格齐全。

但同一设计，选用的材料品种、规格应尽量少而集中，这样便于采购和管理。

（4分）二、（15分）1、金属电化学腐蚀原理是金属腐蚀的短路原电池，主要原因是由于金属化学成分不均一，引起金属表面电极电位的不同，电极电位较低作阳极（腐蚀），较高作阴极。

（4分）2、带有铁铆钉的铜板若暴露在空气中，表面被潮湿空气或雨水浸润，空气中的CO2、SO2和海边空气中的NaCl溶解其中，形成电解质溶液，由于铜、铁电极电位的不同，这样组成了原电池，铜作阴极，铁作阳极，所以铁很快腐蚀形成铁锈。

（5分）3、设备电化学方法主要有阴极保护和阳极保护法。

（1分）4、（1）阴极保护的原理就是向被保护的金属通入阴极电流，消除金属因成分不同造成的电位差，使腐蚀电流降为零，从而保护金属免遭电化学腐蚀。

其适用条件：腐蚀介质必须是电解质溶液；钝态金属设备、结构形状复杂的金属设备、由氢脆敏感性材料制作的金属设备不宜阴极保护。

给排⽔⾃动控制与仪表试题⼀、填空的重点复习题1、如果能够对⽣产⼯艺过程进⾏控制调节，使其始终处于正常的⼯作状态，就能够保证所⽣产产品的数量与质量。

2、由⼿动操作完成的过程控制，成为⼈⼯过程控制3、将传感器送来的测量信号转变为可传递的标准信号的仪表,称为变送器4、受控过程及其⾃动控制系统会经常处于动态状态。

5、⼀个良好的⾃动控制系统,必须具备过程控制的稳定性好、反应快速、准确性⾼的控制特点。

6、在⼯程实际中，调节器主要⼯作参数的整定常采⽤⼯程定法来进⾏。

7、可以在受控对象本⾝不⼗分清楚的条件下，⼈⼯在闭合控制系统中进⾏参数整定。

8、数字控制系统的控制规律⽐较容易改变，这是模拟系统⽆法⽐拟的。

9、传感器送出的信号，⼀般情况下仍为连续的反映受控参数变化的信号。

10、任何⼀个测量系统，就其测量过程⽽⾔，必须由传感器、变换器和显⽰装置三个基本环节组成。

11、显⽰装置的作⽤是向测量者显⽰被测参数的量值。

⼆、判断的重点复习题1、如果当浊度、流量、液位的变化偏离了所允许的正常值时，使⽤⼿动⽅法对过程参数进⾏调整，使其恢复正常值，则该过程为⼈⼯过程控制。

2、⾃动控制系统就是⽤仪表与控制设备装置来代替⼈的感官、⼤脑与动作的功能,完成对⽣产过程进⾏控制的系统3、能够感受过程参数的变化,并能将变化情况转变成可传递信号的仪器称为传感器。

4、在很多调节器中,为使⽤⽅便,往往⾃带内给定信号功能,⽽⽆须再由外部输⼊给定值。

5、例如,某管⽹⽤⽔规律是随机的,且要求⽔泵供⽔必须随时恰好满⾜管⽹的⽤⽔要求,则可采⽤变频调速供⽔系统向管⽹变压供⽔。

6、控制指令不随时间的改变⽽改变,整个系统处于稳定平衡的状态,此种状态即为系统的静态。

7、确定调节器的⼯作参数的过程，称为调节器⼯作参数的整定。

8、变换器：传感器输出的信号⼀般很微弱，不能直接驱动显⽰或控制装置。

9、测量精度是测量误差的反义词，即是指测量值与其真值的接近程度。

10、压⼒是垂直作⽤在单位⾯积上的⼒,在物理学中称为压强。

水工艺仪表与控制复习资料一、判断题在一个定值控制系统中，被控变量不随时间变化的平衡状态，也即被控变量变化率等于零的状态，称为系统的动态。

（×）前馈控制一般应用于扰动不可测、扰动不显著的场合。

（×）集散控制系统是一种分布型控制系统，其控制规律的运算是通过程序实现的。

（√）对纯滞后的调节对象，为克服其影响，可引入微分调节作用来克服。

（×）气动执行器由执行机构和调节机构两个部分组成。

（√）比例调节过程的余差与调节器的比例度成正反比，比例度越大则余差越小。

（×）按控制系统的输出信号是否反馈到系统的输入端可分为开环系统和闭环系统。

（√）在闭环控制系统中，按照设定值的情况不同，可分为定值控制系统、前馈控制系统、程序控制系统。

（×）时间常数越小，被控变量的变化越慢，达到新的稳态值所需的时间也越长。

（×）积分作用可以消除余差，但要求用在对象时间常数较小，系统负荷变化较小的控制过程中。

（√）对象特性放大系数Κm是动特性，时间常数Tm和滞后时间τm是测量元件和变送器的静态特性。

（√）在一个定值控制系统中，被控变量不随时间变化的平衡状态，也即被控变量变化率等于零的状态，称为系统的动态。

（×）前馈控制一般应用于扰动不可测、扰动不显著的场合。

（×）二、简答题PLC的基本组成包括哪些部分？并简述其工作原理。

硬件组成：中央处理器、存储器、输入单元、输出单元、通信接口、扩展接口和电源。

软件组成：系统程序和用户程序。

PLC以扫描方式进行工作，从第一条程序开始，在无中断或跳转控制的情况下，按程序存储顺序的先后，逐条执行用户程序，直到程序结束。

然后再从头开始扫描执行，周而复始运行。

什么是调节器的控制规律？基本控制规律有哪几种？各有什么特点？答:调节器的输出信号随着它的输入偏差信号变化的规律叫控制规律。

基本控制规律有：①双位控制：输出不是最大，就是最小，只有两个位置。

桂林理工大学《给排水工程仪表与控制》2023-2024学年第一学期期末试卷课程名称：给排水工程仪表与控制专业：市政工程班级：市政工程2023级考试形式：闭卷考试满分：100分---注意事项：1. 本试卷共四部分，总分100分。

考试时间为120分钟。

2. 请将答案写在答题纸上，写在试卷上的答案无效。

3. 所有题目必须回答，选择题请将正确答案的字母填在答题纸上，其余题目请将答案写清楚。

---第一部分选择题（共20题，每题2分，共40分）1. 给水系统中常用的流量测量仪表是（）A. 转子流量计B. 电磁流量计C. 超声波流量计D. 以上都是2. 在给水管网中，用于监测水压的仪表是（）A. 压力表B. 流量计C. 水位计D. 温度计3. 排水系统中常用的液位测量仪表是（）A. 浮球液位计B. 电容式液位计C. 超声波液位计D. 以上都是4. 在污水处理过程中，用于测量pH值的仪表是（）A. pH计B. 电导率仪C. 溶解氧仪D. 浊度计5. 给水系统中的水泵控制方式通常采用（）A. 手动控制B. 定时控制C. 压力控制D. 流量控制6. 在给水系统中，用于防止管网压力过高的装置是（）A. 减压阀B. 止回阀C. 安全阀D. 闸阀7. 排水系统中常用的流量控制方式是（）A. 手动控制B. 定时控制C. 液位控制D. 压力控制8. 在污水处理过程中，用于控制曝气量的参数是（）A. pH值B. 溶解氧浓度C. 混合液浊度D. 污泥浓度9. 给水系统中的水质监测参数通常包括（）A. 浊度B. 余氯C. pH值D. 以上都是10. 在给水系统中，用于防止管网水锤的装置是（）A. 止回阀B. 安全阀C. 缓冲罐D. 减压阀11. 排水系统中常用的水泵控制方式是（）A. 手动控制B. 定时控制C. 压力控制D. 液位控制12. 在污水处理过程中，用于去除水中悬浮物的设备是（）A. 格栅B. 沉砂池C. 初沉池D. 二沉池13. 给水系统中的管网漏损监测方法包括（）A. 分区计量B. 夜间最小流量C. 相关法D. 以上都是14. 在给水系统中，用于防止管网污染的装置是（）A. 止回阀B. 减压阀C. 安全阀D. 水锤消除器15. 排水系统中常用的液位控制方式是（）A. 浮球控制B. 电极控制C. 超声波控制D. 以上都是16. 在污水处理过程中，用于去除水中有机物的设备是（）A. 初沉池B. 二沉池C. 生物反应池D. 消毒池17. 给水系统中的水质监测仪表通常安装在（）A. 水源地B. 净水厂C. 加压泵站D. 用户端18. 在给水系统中，用于调节管网压力的装置是（）A. 减压阀B. 安全阀C. 止回阀D. 闸阀19. 排水系统中常用的流量计类型是（）A. 转子流量计B. 电磁流量计C. 超声波流量计D. 以上都是20. 在污水处理过程中，用于监测出水水质的参数包括（）A. CODB. BODC. 氨氮D. 以上都是---第二部分填空题（共10题，每题2分，共20分）1. 在给水系统中，用于测量水压的仪表是_________。

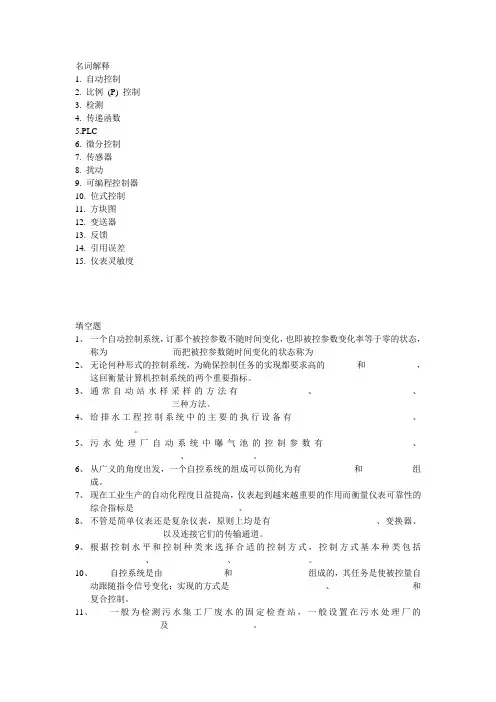

名词解释1. 自动控制2. 比例(P) 控制3. 检测4. 传递函数5.PLC6. 微分控制7. 传感器8. 扰动9. 可编程控制器10. 位式控制11. 方块图12. 变送器13. 反馈14. 引用误差15. 仪表灵敏度填空题1、一个自动控制系统，订那个被控参数不随时间变化，也即被控参数变化率等于零的状态，称为_______________而把被控参数随时间变化的状态称为_____________________2、无论何种形式的控制系统，为确保控制任务的实现都要求高的-----------和----------------，这回衡量计算机控制系统的两个重要指标。

3、通常自动站水样采样的方法有----------------------、-------------------------------、----------------------------三种方法。

4、给排水工程控制系统中的主要的执行设备有----------------------------------------、---------------。

5、污水处理厂自动系统中曝气池的控制参数有----------------------------、-------------------------------、----------------------。

6、从广义的角度出发，一个自控系统的组成可以简化为有------------------和-----------------组成。

7、现在工业生产的自动化程度日益提高，仪表起到越来越重要的作用而衡量仪表可靠性的综合指标是------------------------------------。

8、不管是简单仪表还是复杂仪表，原则上均是有------------------------------------、变换器、-------------------------以及连接它们的传输通道。

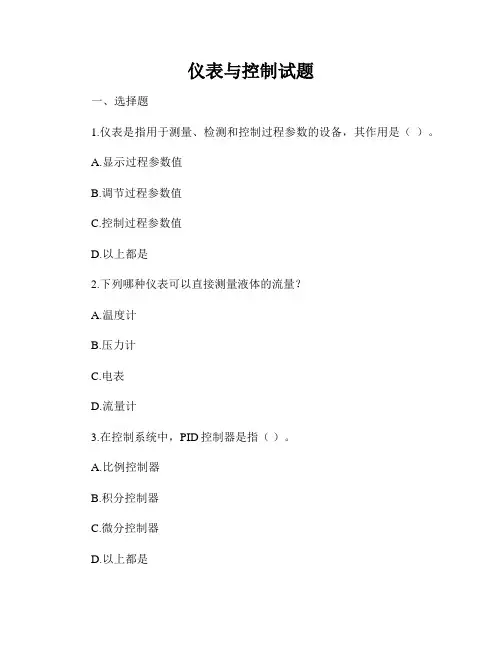

仪表与控制试题一、选择题1.仪表是指用于测量、检测和控制过程参数的设备，其作用是（）。

A.显示过程参数值B.调节过程参数值C.控制过程参数值D.以上都是2.下列哪种仪表可以直接测量液体的流量？A.温度计B.压力计C.电表D.流量计3.在控制系统中，PID控制器是指（）。

A.比例控制器B.积分控制器C.微分控制器D.以上都是4.仪表的测量范围应（）。

A.合理选择B.按需求确定C.与被测参数保持一致D.以上都是5.以下哪个设备属于开闭环控制系统？A.水龙头B.电饭锅C.电视遥控器D.电磁炉二、填空题1.仪表的量程是指仪表所能测量的最大值与最小值之间的（）。

2.控制系统中的反馈信号通常用（）来表示。

3.比例控制器的输出信号与被控参数的偏差成（）关系。

4.仪表的精确度是指仪表的测量结果与真实值之间的（）。

5.仪表读数的变化范围称为（）。

三、简答题1.简述仪表的分类及其应用范围。

答：仪表按照测量物理量的不同，可以分为温度仪表、压力仪表、流量仪表等。

温度仪表主要用于测量物体的温度，如温度计、红外测温仪等；压力仪表用于测量气体或液体的压强，如压力计、压力传感器等；流量仪表则用于测量流体的流量，如流量计、涡轮流量计等。

不同类型的仪表广泛应用于工业自动化、环境监测、仪器仪表等领域。

2.什么是控制系统的闭环控制和开环控制？答：控制系统可以分为闭环控制和开环控制。

闭环控制是指在控制过程中，通过采集被控对象的反馈信号，并与设定值进行比较，对控制器的输出信号进行调整和修正，以达到使被控对象的输出接近设定值的目的。

开环控制则是指控制器仅根据设定值来控制输出信号，无法对被控对象的状态进行实时调整和修正。

闭环控制相较于开环控制更加准确和稳定，能够更好地适应外部环境的变化和干扰。

3.简述PID控制器的工作原理。

答：PID控制器是一种常用的控制器，其工作原理基于比例、积分和微分三个环节的组合。

比例环节根据被控参数与设定值之间的偏差大小，产生与偏差成比例的输出信号。
