光洁度与粗糙度Ra、Rz数值对照换算表

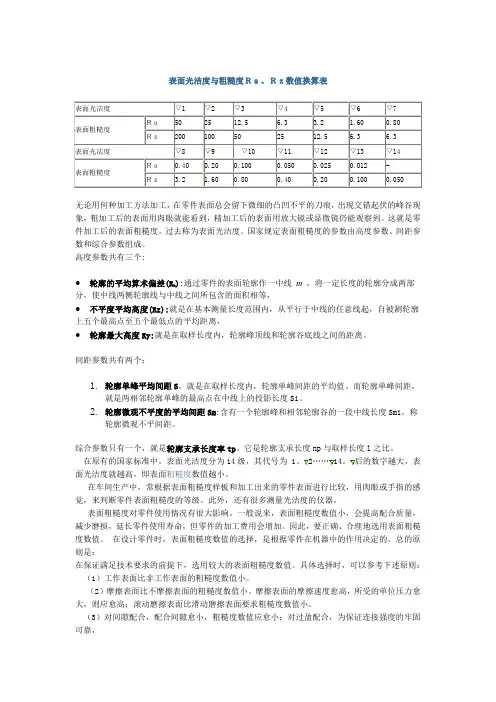

表面光洁度与粗糙度Ｒａ、Ｒｚ数值换算表表面光洁度▽1 ▽2 ▽3 ▽4 ▽5 ▽6 ▽7Ｒａ50 25 12.5 6.3 3.2 1.60 0.80表面粗糙度Ｒｚ200 100 50 25 12.5 6.3 6.3表面光洁度▽8 ▽9 ▽10▽11 ▽12 ▽13 ▽14Ｒａ0.40 0.20 0.100 0.050 0.025 0.012 -表面粗糙度Ｒｚ 3.2 1.60 0.80 0.40 0.20 0.100 0.050无论用何种加工方法加工，在零件表面总会留下微细的凸凹不平的刀痕，出现交错起伏的峰谷现象，粗加工后的表面用肉眼就能看到，精加工后的表面用放大镜或显微镜仍能观察到。

这就是零件加工后的表面粗糙度。

过去称为表面光洁度。

国家规定表面粗糙度的参数由高度参数、间距参数和综合参数组成。

高度参数共有三个:•轮廓的平均算术偏差(R a):通过零件的表面轮廓作一中线m，将一定长度的轮廓分成两部分，使中线两侧轮廓线与中线之间所包含的面积相等，•不平度平均高度(Rz):就是在基本测量长度范围内，从平行于中线的任意线起，自被测轮廓上五个最高点至五个最低点的平均距离，•轮廓最大高度Ry:就是在取样长度内，轮廓峰顶线和轮廓谷底线之间的距离。

间距参数共有两个：1.轮廓单峰平均间距S，就是在取样长度内，轮廓单峰间距的平均值。

而轮廓单峰间距，就是两相邻轮廓单峰的最高点在中线上的投影长度Si。

2.轮廓微观不平度的平均间距Sm:含有一个轮廓峰和相邻轮廓谷的一段中线长度Smi，称轮廓微观不平间距。

综合参数只有一个，就是轮廓支承长度率tp。

它是轮廓支承长度np与取样长度l之比。

在原有的国家标准中，表面光洁度分为14级，其代号为 1、2……14。

后的数字越大，表面光洁度就越高，即表面粗糙度数值越小。

在车间生产中，常根据表面粗糙度样板和加工出来的零件表面进行比较，用肉眼或手指的感觉，来判断零件表面粗糙度的等级。

此外，还有很多测量光洁度的仪器。

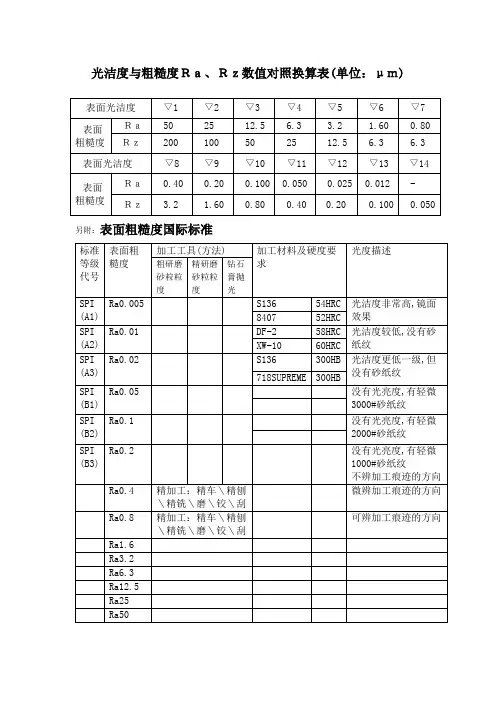

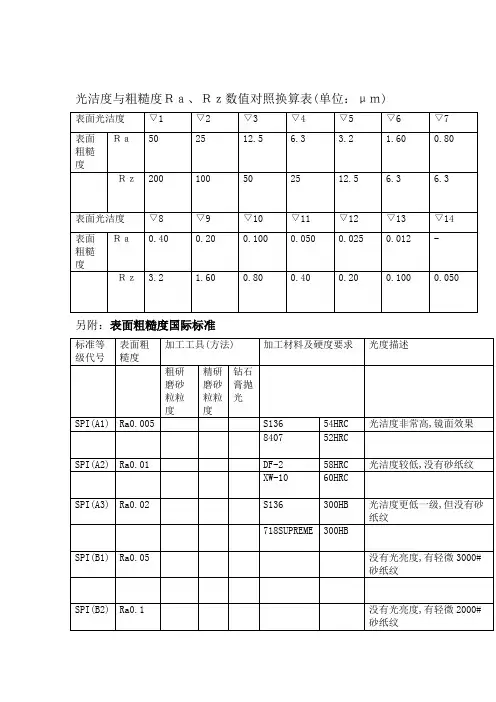

光洁度与粗糙度Ｒａ、Ｒｚ数值对照换算表(单位：μｍ)另附：表面粗糙度国际标准表面粗糙度的表示法从量测仪器上,我们多可获得工件表面不规则状况的放大结果,而此一结果常被称为"表面轮廓图"(surface profile)。

当仪器的尖笔正沿着工件表面进行扫描时,其垂直方向的运动乃可被放大而被绘制下来,且在同时,我们亦可直接自仪器上读出在该处工件表面上的表面粗度算术平均值究竟为多少。

在1930年以前,这完全是要凭触觉来建立标准。

检验时必须使用一系列具有不同粗度的试片,工厂人员在使用这些试片时,先用他的手指甲划过标准的试片表面,然后再划过他制造出来之工件的表面,当感觉这两个表面具有相同的粗度时,则工件表面便被认为足够光滑了。

在表面密封、滚珠轴承、齿轮、凸轮或轴颈等应用场合,表面光度对于设备的功能能否发挥影响很大,有人发现,设备的性能与对数的表面光度值成线性的变化关系。

也就是说,要使性能提高一倍时,平均的波峰到波谷的粗度值必须减低十倍。

于是乎,对表面粗糙度量化的要求也就产生了。

图 1 表面轮廓包含了粗糙度曲线与波浪起伏的曲线表面轮廓断面曲线中,包含了粗糙度曲线与波浪起伏的曲线(图 1),一般说来波浪起伏的曲线是属于轮廓量测的范围,其值远大于表面粗糙度之值(有关轮廓量测请参阅第六章),但也有将表面轮廓断面两种曲线分开或合并考虑的作法,因此也就有了各种表面粗糙度之定义,如表 1.尽管各种表面粗糙度之定义有那么多,一般表面粗糙度之表示法只有下列三种:Ra(中心线平均粗糙度)、Rymax(最大高度粗糙度)、Rtm (十点平均粗糙度),现分述如下:图 2 中心线平均粗糙度之测量长度L1. Ra :中心线平均粗糙度若从加工面之粗糙曲线上,截取一段测量长度L(图 2) ,并以该长度内粗糙深之中心线为x轴,取中心线之垂直线为y轴,则粗糙曲线可用y = f(x)表之。

以中心线为基准将下方曲线反折。

然后计算中心线上方经反折后之全部曲线所涵盖面积, 再以测量长度除之。

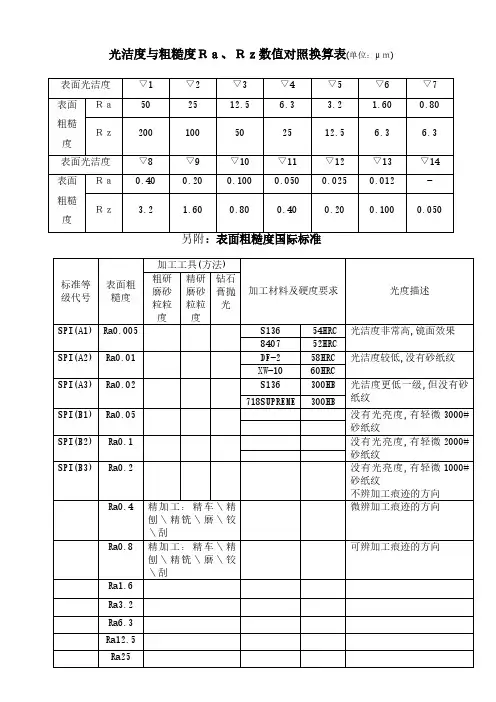

光洁度与粗糙度Ｒａ、Ｒｚ数值对照换算表(单位：μｍ)另附：表面粗糙度国际标准表面光洁度等级与表面粗糙度高度参数推荐转换表表面光洁度等级与表面粗糙度高度参数推荐转换表（一）表面光洁度（ＧB1031-68）级别代号 Ra Rz ▽ 1>40 ∽80 um> 160 ∽320 um▽ 2>20 ∽40 um> 80 ∽160 um▽ 3 >10 ∽20 um> 40 ∽80 um▽ 4>5 ∽10 um > 20 ∽40 um▽ 5>2.5 ∽5 um> 10 ∽20 um▽ 6>1.25 ∽2.5 um> 6.3 ∽10 um▽ 7>0.63 ∽1.25 um> 3.2 ∽6.3 um▽ 8>0.32 ∽0.63 um> 1.6∽3.2 um▽ 9>0.16 ∽0.32 um> 0.8 ∽1.6 um▽ 10>0.08 ∽0.16 um> 0.4 ∽0.8 um▽ 11>0.04 ∽0.08 um> 0.2 ∽0.4 um▽ 12>0.02 ∽0.04 um> 0.1 ∽0.2 u m▽ 13>0.01 ∽0.02 um> 0.05 ∽0.1 um▽ 14≤0.01 um≤0.05 um表面光洁度等级与表面粗糙度高度参数推荐转换表（二）表面粗糙度（ＧB1031-83）级别代号Ra RzⅠⅡⅢ▽1 50um 100um 80um 32 0um▽2 25um 50um 40um 1 60um▽3 12.5um 25um 20um 8 0um▽4 6.3um 12.5um 10um40um▽5 3.2um 6.3um 5um20um▽6 1.60um 3.2um 2.5um 1 0um▽7 0.80um 1.60um 1.25um 6.3 um▽8 0.40um 0.80um 0.63um 3.2 um▽ 9 0.20um 0.40um 0.32um 1.60um▽10 0.100um 0.20um 0.16um 0.80um▽11 0.050um 0.100um 0.08um 0.40um▽12 0.025um 0.050um 0.04um0.20um▽13 0.012um 0.025um 0.02um 0.100um▽14 0.012um 0.01um 0.050um轮廓算术平均偏差Ra ——在取样长度l内，轮廓偏距绝对值的算术平均值。

光洁度与粗糙度Ｒａ、Ｒｚ数值对照换算表(单位：μｍ)另附：表面粗糙度国际标准Ra50表面粗糙度的表示法从量测仪器上,我们多可获得工件表面不规则状况的放大结果,而此一结果常被称为表面轮廓图(surface profile)。

当仪器的尖笔正沿着工件表面进行扫描时,其垂直方向的运动乃可被放大而被绘制下来,且在同时,我们亦可直接自仪器上读出在该处工件表面上的表面粗度算术平均值究竟为多少。

在1930年以前,这完全是要凭触觉来建立标准。

检验时必须使用一系列具有不同粗度的试片,工厂人员在使用这些试片时,先用他的手指甲划过标准的试片表面,然后再划过他制造出来之工件的表面,当感觉这两个表面具有相同的粗度时,则工件表面便被认为足够光滑了。

在表面密封、滚珠轴承、齿轮、凸轮或轴颈等应用场合,表面光度对于设备的功能能否发挥影响很大,有人发现,设备的性能与对数的表面光度值成线性的变化关系。

也就是说,要使性能提高一倍时,平均的波峰到波谷的粗度值必须减低十倍。

于是乎,对表面粗糙度量化的要求也就产生了。

1 表面轮廓包含了粗糙度曲线与波浪起伏的曲线图1),一般 (图说来波浪起伏的曲线是属于轮表面轮廓断面曲线中,包含了粗糙度曲线与波浪起伏的曲线廓量测的范围,其值远大于表面粗糙度之值(有关轮廓量测请参阅第六章),但也有将表面轮廓断面两种曲线分开或合并考虑的作法,因此也就有了各种表面粗糙度之定义,如表 1.尽管各种表面粗糙度之定义有那么多,一般表面粗糙度之表示法只有下列三种:Ra(中心线平均粗糙度)、Rymax(最大高度粗糙度)、Rtm (十点平均粗糙度),现分述如下:图 2 中心线平均粗糙度之测量长度L1. Ra :中心线平均粗糙度若从加工面之粗糙曲线上,截取一段测量长度L(图 2) ,并以该长度内粗糙深之中心线为x轴,取中心线之垂直线为y轴,则粗糙曲线可用y = f(x)表之。

以中心线为基准将下方曲线反折。

然后计算中心线上方经反折后之全部曲线所涵盖面积, 再以测量长度除之。

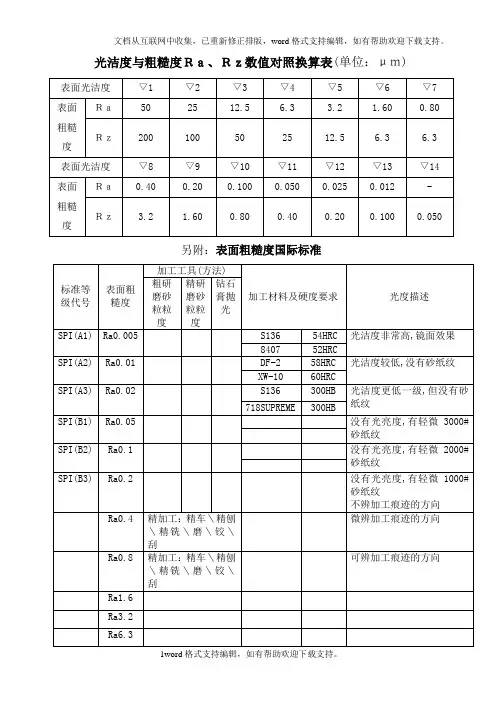

光洁度与粗糙度Ｒａ、Ｒｚ数值对照换算表(单位：μｍ)另附：表面粗糙度国际标准表面粗糙度的表示法从量测仪器上,我们多可获得工件表面不规则状况的放大结果,而此一结果常被称为"表面轮廓图"(surface profile)。

当仪器的尖笔正沿着工件表面进行扫描时,其垂直方向的运动乃可被放大而被绘制下来,且在同时,我们亦可直接自仪器上读出在该处工件表面上的表面粗度算术平均值究竟为多少。

在1930年以前,这完全是要凭触觉来建立标准。

检验时必须使用一系列具有不同粗度的试片,工厂人员在使用这些试片时,先用他的手指甲划过标准的试片表面,然后再划过他制造出来之工件的表面,当感觉这两个表面具有相同的粗度时,则工件表面便被认为足够光滑了。

在表面密封、滚珠轴承、齿轮、凸轮或轴颈等应用场合,表面光度对于设备的功能能否发挥影响很大,有人发现,设备的性能与对数的表面光度值成线性的变化关系。

也就是说,要使性能提高一倍时,平均的波峰到波谷的粗度值必须减低十倍。

于是乎,对表面粗糙度量化的要求也就产生了。

图 1 表面轮廓包含了粗糙度曲线与波浪起伏的曲线表面轮廓断面曲线中,包含了粗糙度曲线与波浪起伏的曲线(图 1),一般说来波浪起伏的曲线是属于轮廓量测的范围,其值远大于表面粗糙度之值(有关轮廓量测请参阅第六章),但也有将表面轮廓断面两种曲线分开或合并考虑的作法,因此也就有了各种表面粗糙度之定义,如表 1.尽管各种表面粗糙度之定义有那么多,一般表面粗糙度之表示法只有下列三种:Ra(中心线平均粗糙度)、Rymax(最大高度粗糙度)、Rtm (十点平均粗糙度),现分述如下:图 2 中心线平均粗糙度之测量长度L1. Ra :中心线平均粗糙度若从加工面之粗糙曲线上,截取一段测量长度L(图 2) ,并以该长度内粗糙深之中心线为x轴,取中心线之垂直线为y轴,则粗糙曲线可用y = f(x)表之。

以中心线为基准将下方曲线反折。

然后计算中心线上方经反折后之全部曲线所涵盖面积, 再以测量长度除之。

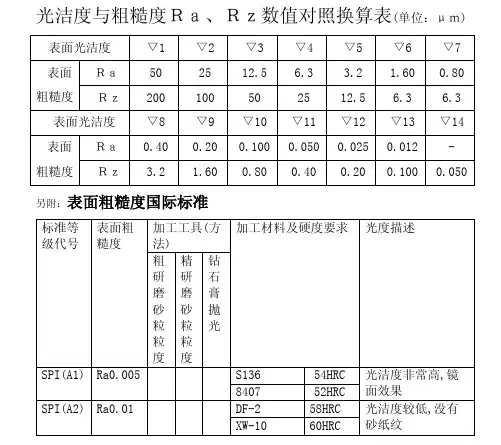

光洁度与粗糙度RaRz数值对照换算表光洁度与粗糙度Ｒａ、Ｒｚ数值对照换算表(单位：μｍ)另附：表面粗糙度国际标准表面粗糙度的表示法从量测仪器上,我们多可获得工件表面不规则状况的放大结果,而此一结果常被称为"表面轮廓图"(surface profile)。

当仪器的尖笔正沿着工件表面进行扫描时,其垂直方向的运动乃可被放大而被绘制下来,且在同时,我们亦可直接自仪器上读出在该处工件表面上的表面粗度算术平均值究竟为多少。

在1930年以前,这完全是要凭触觉来建立标准。

检验时必须使用一系列具有不同粗度的试片,工厂人员在使用这些试片时,先用他的手指甲划过标准的试片表面,然后再划过他制造出来之工件的表面,当感觉这两个表面具有相同的粗度时,则工件表面便被认为足够光滑了。

在表面密封、滚珠轴承、齿轮、凸轮或轴颈等应用场合,表面光度对于设备的功能能否发挥影响很大,有人发现,设备的性能与对数的表面光度值成线性的变化关系。

也就是说,要使性能提高一倍时,平均的波峰到波谷的粗度值必须减低十倍。

于是乎,对表面粗糙度量化的要求也就产生了。

图 1 表面轮廓包含了粗糙度曲线与波浪起伏的曲线表面轮廓断面曲线中,包含了粗糙度曲线与波浪起伏的曲线(图 1),一般说来波浪起伏的曲线是属于轮廓量测的范围,其值远大于表面粗糙度之值(有关轮廓量测请参阅第六章),但也有将表面轮廓断面两种曲线分开或合并考虑的作法,因此也就有了各种表面粗糙度之定义,如表 1.尽管各种表面粗糙度之定义有那么多,一般表面粗糙度之表示法只有下列三种:Ra(中心线平均粗糙度)、Rymax(最大高度粗糙度)、Rtm (十点平均粗糙度),现分述如下:图 2 中心线平均粗糙度之测量长度L1. Ra :中心线平均粗糙度若从加工面之粗糙曲线上,截取一段测量长度L(图 2) ,并以该长度内粗糙深之中心线为x轴,取中心线之垂直线为y轴,则粗糙曲线可用y = f(x)表之。

以中心线为基准将下方曲线反折。

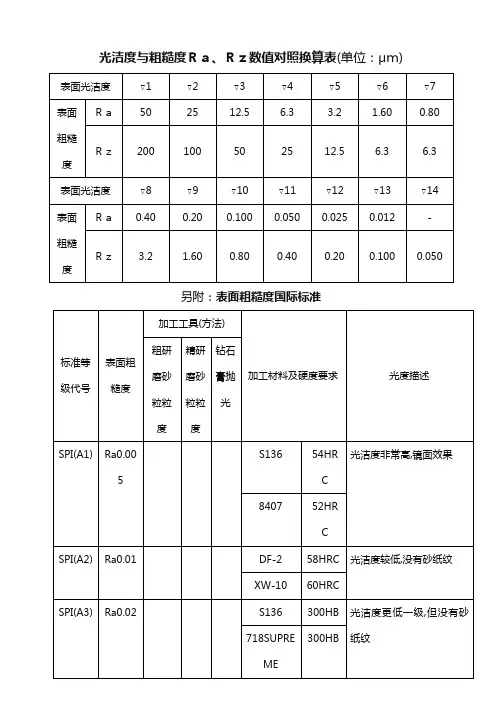

光洁度与粗糙度Ｒａ、Ｒｚ数值对照换算表(单位：μｍ)表面粗糙度国际标准另附：表面粗糙度的表示法从量测仪器上,我们多可获得工件表面不规则状况的放大结果,而此一结果常被称为"表面轮廓图"(surface profile)。

当仪器的尖笔正沿着工件表面进行扫描时,其垂直方向的运动乃可被放大而被绘制下来,且在同时,我们亦可直接自仪器上读出在该处工件表面上的表面粗度算术平均值究竟为多少。

在1930年以前,这完全是要凭触觉来建立标准。

检验时必须使用一系列具有不同粗度的试片,工厂人员在使用这些试片时,先用他的手指甲划过标准的试片表面,然后再划过他制造出来之工件的表面,当感觉这两个表面具有相同的粗度时,则工件表面便被认为足够光滑了。

在表面密封、滚珠轴承、齿轮、凸轮或轴颈等应用场合,表面光度对于设备的功能能否发挥影响很大,有人发现,设备的性能与对数的表面光度值成线性的变化关系。

也就是说,要使性能提高一倍时,平均的波峰到波谷的粗度值必须减低十倍。

于是乎,对表面粗糙度量化的要求也就产生了。

图1 表面轮廓包含了粗糙度曲线与波浪起伏的曲线表面轮廓断面曲线中,包含了粗糙度曲线与波浪起伏的曲线(图1),一般说来波浪起伏的曲线是属于轮廓量测的范围,其值远大于表面粗糙度之值(有关轮廓量测请参阅第六章),但也有将表面轮廓断面两种曲线分开或合并考虑的作法,因此也就有了各种表面粗糙度之定义,如表1.尽管各种表面粗糙度之定义有那么多,一般表面粗糙度之表示法只有下列三种:Ra(中心线平均粗糙度)、Rymax(最大高度粗糙度)、Rtm (十点平均粗糙度),现分述如下:图2 中心线平均粗糙度之测量长度L1. Ra :中心线平均粗糙度若从加工面之粗糙曲线上,截取一段测量长度L(图2) ,并以该长度内粗糙深之中心线为x轴,取中心线之垂直线为y轴,则粗糙曲线可用y = f(x)表之。

以中心线为基准将下方曲线反折。

然后计算中心线上方经反折后之全部曲线所涵盖面积, 再以测量长度除之。
