2023湖北考试院 技能高考考试大纲
2023湖北考试院技能高考考试大纲摘要：1.技能高考简介2.2023湖北技能高考考试大纲发布3.考试科目及分值分布4.考试报名及录取方式5.湖北技能高考的优势和意义正文：随着我国对于职业教育的高度重视和发展，越来越多的中职毕业生通过技能高考进入普通高校深造。
2023年湖北技能高考考试大纲已经发布，为考生提供了详细的考试要求和标准。
2023湖北技能高考考试大纲分为五个方面，分别是：技能高考简介、考试科目及分值分布、考试报名及录取方式、湖北技能高考的优势和意义。
技能高考简介：技能高考是我国面向中职毕业生统一开展的技能操作考试为主、文化考试为辅的招生改革试点。
湖北技能高考旨在选拔具有一定技能操作水平和文化素养的中职毕业生进入普通高校深造，提高其综合素质。
2023湖北技能高考考试大纲发布：根据湖北省教育考试院发布的信息，2023湖北技能高考考试大纲对各专业技能操作考试和文化综合考试科目进行了详细安排。
其中，技能操作考试满分490分，文化综合考试满分210分，总分为700分。
考试科目及分值分布：2023湖北技能高考分为电气电子类、财经类、计算机类等不同专业类别，各专业类别考试科目及分值分布略有差异。
技能操作考试主要包括实际操作和技能测试，文化综合考试涵盖语文、数学、英语等科目。
考试报名及录取方式：湖北技能高考采用先报名后考试的方式进行。
考生需在规定时间内完成报名，报名成功后参加技能操作考试和文化综合考试。
录取时，以技能考试成绩为主，文化综合考试成绩为辅，按两个成绩之和从高分到低分择优录取。
湖北技能高考的优势和意义：技能高考为中职毕业生提供了进入普通高校深造的机会，提高了学生综合素质。
同时，湖北技能高考选拔出一批具有实际技能操作能力的毕业生，为我国经济社会发展提供了更多优秀人才。
总之，2023湖北技能高考考试大纲为考生提供了明确的考试要求和标准，有利于考生进行有针对性的复习和准备。

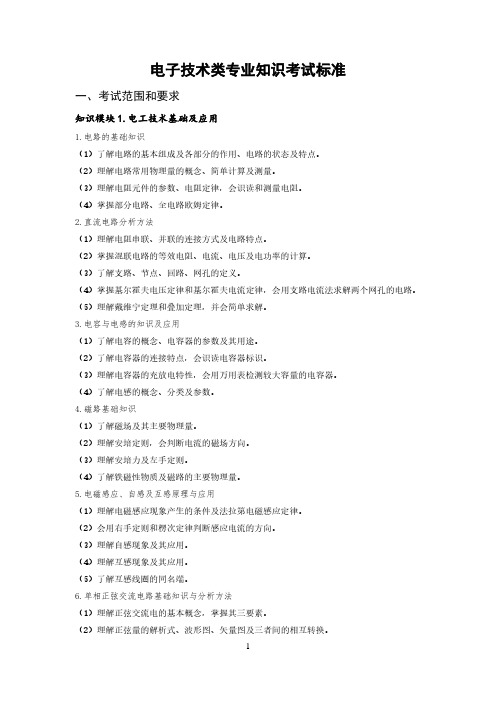

山东省职教高考2023年电子技术类专业考试标准
电子技术类专业知识考试标准一、考试范围和要求知识模块1.电工技术基础及应用1.电路的基础知识（1）了解电路的基本组成及各部分的作用、电路的状态及特点。
（2）理解电路常用物理量的概念、简单计算及测量。
（3）理解电阻元件的参数、电阻定律，会识读和测量电阻。
（4）掌握部分电路、全电路欧姆定律。
2.直流电路分析方法（1）理解电阻串联、并联的连接方式及电路特点。
（2）掌握混联电路的等效电阻、电流、电压及电功率的计算。
（3）了解支路、节点、回路、网孔的定义。
（4）掌握基尔霍夫电压定律和基尔霍夫电流定律，会用支路电流法求解两个网孔的电路。
（5）理解戴维宁定理和叠加定理，并会简单求解。
3.电容与电感的知识及应用（1）了解电容的概念、电容器的参数及其用途。
（2）了解电容器的连接特点，会识读电容器标识。
（3）理解电容器的充放电特性，会用万用表检测较大容量的电容器。
（4）了解电感的概念、分类及参数。
4.磁路基础知识（1）了解磁场及其主要物理量。
（2）理解安培定则，会判断电流的磁场方向。
（3）理解安培力及左手定则。
（4）了解铁磁性物质及磁路的主要物理量。
5.电磁感应、自感及互感原理与应用（1）理解电磁感应现象产生的条件及法拉第电磁感应定律。
（2）会用右手定则和楞次定律判断感应电流的方向。
（3）理解自感现象及其应用。
（4）理解互感现象及其应用。
（5）了解互感线圈的同名端。
6.单相正弦交流电路基础知识与分析方法（1）理解正弦交流电的基本概念，掌握其三要素。
（2）理解正弦量的解析式、波形图、矢量图及三者间的相互转换。
（3）掌握单一元件电压与电流的关系，理解感抗、容抗、有功功率、无功功率的概念，掌握其计算方法。
（4）掌握多个元件串联电路中电压与电流的关系及各种功率的分析计算，会判断电路性质。
（5）了解功率因数的含义，理解提高功率因数的方法。
（6）掌握电能表测量单相负载消耗电能的方法。
7.三相正弦交流电路基础知识与分析方法（1）了解三相电的产生及其表示方法。
江苏省对口高考电子电工专业考试大纲
江苏省普通高校对口单独招生电子电工专业综合理论测试大纲本考纲以教育部中等职业学校电子电工类专业教学指导方案为依据，以教育部和江苏省教育厅公布的中等职业学校教学用书目录中本专业有关教材为主要参考教材。
本考纲所涉及的测试范围主要包括电子电工类专业开设的《电工基础》、《电子线路》、《电工测量仪表》、《电子测量》、《电机和拖动》等五门核心课程，主要测试考生理解和掌握有关基本理论、基本知识和基本方法的水平，以及综合运用这些理论、知识和方法解决基本实际问题的能力。
测试范围和要求第一部分《电工基础》一、电路的基本概念1、了解电路的组成及其作用。
2、理解电路的基本物理量（电动势、电流、电位、电压）的概念及其单位。
3、熟练掌握电动势、电流、电压的参考方向（正方向）和数值正负的意义及在电路计算时的使用。
4、理解电功和电功率的概念，掌握电功、电功率和焦耳定律的计算。
5、理解电阻的概念和电阻和温度的关系，熟练掌握电阻定律。
6、了解电气设备额定值的意义。
二、简单直流电路1、熟练掌握部分电路欧姆定律和闭合电路欧姆定律。
2、了解电路的几种工作状态（通路、开路、短路），掌握在每一种状态下电路中电流、电压和功率的计算。
3、熟练掌握电阻串、并联的特点和作用，掌握简单混联电路的分析和计算。
4、掌握电路中各点电位及两点间电压的分析和计算，并掌握其测量方法。
5、了解电阻的两种测量方法：伏安法和惠斯通电桥法。
三、复杂直流电路1、熟练掌握基尔霍夫定律、叠加定理和戴维宁定理的内容和适用场合。
2、熟练运用支路电流法、叠加定理和戴维宁定理来分析，计算复杂直流电路。
3、理解电压源和电流源的概念，并掌握它们之间的等效变换。
4、了解验证基尔霍夫定律、戴维宁定理和叠加定理的实验方法。
四、电容和电容器1、理解电容的概念，掌握电容器的充放电特性。
2、了解常用电容器的分类和额定值。
3、掌握平行板电容器电容的计算。
4、掌握电容器串、并联的性质及其等效电容和额定工作电压的计算。
2024年山东职教高考电气技术类专业考试标准(考纲)
电气技术类专业知识考试标准一、考试范围和要求知识模块1.电工技术基础及应用1.电路的基础知识（1）了解电路的基本组成及各部分的作用、电路的状态及特点。
（2）理解电路常用物理量的概念及简单计算。
（3）了解电阻元件的外形和标识，会进行电阻的识读。
2.直流电路分析方法（1）掌握部分电路、全电路欧姆定律。
（2）掌握电阻串、并联的连接方式及电路特点。
（3）掌握混联电路的等效电阻、电压、电流及电功率的计算方法。
（4）掌握基尔霍夫定律的内容、表达式及应用。
（5）了解支路、节点、回路、网孔的定义。
（6）掌握支路电流法，应用支路电流法求解复杂电路。
（7）理解戴维宁定理，应用戴维宁定理完成电路分析计算。
3.电容与电感知识与应用（1）了解电容器的结构、参数及其用途，理解电容器的充放电特性。
（2）会识读电容器、电感器标识，会使用万用表对电容质量进行检测。
（3）了解电感线圈的概念及参数。
4.磁路的基础知识（1）了解铁磁物质及磁路的基本概念。
（2）了解磁场及其基本物理量，会判断通电导体磁场的方向。
5.电磁感应、自感及互感原理与应用（1）了解电磁感应产生的条件，理解自感、互感现象及法拉第电磁感应定律。
（2）理解安培力及左手定则。
（3）掌握用右手定则和楞次定律判断感应电动势的方法。
6.单相正弦交流电路的基础知识与分析方法（1）了解正弦交流电的基本概念，掌握正弦交流电的三要素。
（2）了解正弦交流电的表示方法，会判断正弦量的相位关系。
（3）掌握单一元件电压与电流的关系，理解感抗、容抗、有功功率、无功功率的概念，掌握其计算方法。
（4）理解多个元件串联电路电压与电流关系及各种功率分析计算，会判断电路性质。
（5）了解功率因数的含义及提高功率因数的方法。
1。
2018年湖北省技能高考技能考试大纲(电气电子类)
-3-
4.识记正弦交流电基本物理量（瞬时值、最大值、有效值、角频率、周期、频率、 相位、初相位、相位差）的概念；
5.运用相关公式进行各种计算； 6.理解正弦交流电路中感抗、容抗、阻抗、有功功率、无功功率、视在功率、功 率因数； 7.理解电阻、电感和电容在直流电路和交流电路中的作用； 8.理解 RL、RC、RLC 正弦交流电路中电流和电压的关系； 9.理解提高功率因数的意义，并掌握提高功率因数的方法； 10.综合运用 RLC 串联知识计算正弦交流电路中电流和电压。 （四）谐振电路 1.识记谐振概念，理解串、并联谐振的条件和特点； 2.理解品质因数及其对选择性的影响，理解选择性和通频带的关系； 3.运用串联谐振条件和特点，解决谐振电路在实际应用中的具体问题。 （五）三相正弦交流电路 1.识记三相交流电的表示方法； 2.掌握三相四线制电源的线电压和相电压的关系。 3.解三相对称负载星形联接和三角形联接时，负载线电压与相电压、线电流与相 电流之间的关系； 4.掌握对称三相电路电压、电流和功率的计算方法，并理解中性线的作用。
-4-
4.理解晶体三极管的主要参数含义、并掌握晶体三极管工作状态的判别； 5.理解共发射极基本放大电路的组成和各元件作用； 6.理解单级共发射极电路的工作原理和对信号的反相作用； 7.识记静态工作点与波形失真的关系。 （三）集成运算放大器 1.理解反馈和负反馈的概念； 2.理解负反馈对放大电路性能的影响； 3.理解集成运放的理想特性在实际中的应用，识记集成运放的国标电路符号，能 识别由集成运放组成的常见比例运算电路。 4.识记多级放大器的级间耦合方式及特点。 （四）直流稳压电源 1.理解直流稳压电源的作用、分类、组成等基本概念； 2.理解带有放大环节的串联型晶体管稳压电源的组成及工作原理； 3.识记三端集成稳压器的引脚功能和参数标注方法及使用注意事项； 4.能运用三端固定式集成稳压器构成简单应用电路。 （五）数字电路基础知识 1.识记数字电路的基本特点和逻辑函数的概念； 2.理解逻辑功能的常用表示方法（逻辑函数式、真值表和逻辑波形图）； 3.理解与门、或门、非门三种基本逻辑门电路基本概念、逻辑功能，逻辑符号、 逻辑函数式和真值表，并能根据输入信号波形画出输出信号波形； 4.理解组合逻辑门电路的特点，掌握与非门、或非门、异或门的逻辑功能、真值 表、逻辑函数表达式； 5.综合运用给定的逻辑电路图，写出逻辑函数式及化简，列出真值表，说明电路 的逻辑功能； 6.识记 RS 触发器、JK 触发器、D 触发器、T 触发器的特性和国标电路符号； 7.识记 555 时基电路的特性和 555 集成块的引脚功能和应用。
4.识记正弦交流电基本物理量（瞬时值、最大值、有效值、角频率、周期、频率、 相位、初相位、相位差）的概念；
5.运用相关公式进行各种计算； 6.理解正弦交流电路中感抗、容抗、阻抗、有功功率、无功功率、视在功率、功 率因数； 7.理解电阻、电感和电容在直流电路和交流电路中的作用； 8.理解 RL、RC、RLC 正弦交流电路中电流和电压的关系； 9.理解提高功率因数的意义，并掌握提高功率因数的方法； 10.综合运用 RLC 串联知识计算正弦交流电路中电流和电压。 （四）谐振电路 1.识记谐振概念，理解串、并联谐振的条件和特点； 2.理解品质因数及其对选择性的影响，理解选择性和通频带的关系； 3.运用串联谐振条件和特点，解决谐振电路在实际应用中的具体问题。 （五）三相正弦交流电路 1.识记三相交流电的表示方法； 2.掌握三相四线制电源的线电压和相电压的关系。 3.解三相对称负载星形联接和三角形联接时，负载线电压与相电压、线电流与相 电流之间的关系； 4.掌握对称三相电路电压、电流和功率的计算方法，并理解中性线的作用。
-4-
4.理解晶体三极管的主要参数含义、并掌握晶体三极管工作状态的判别； 5.理解共发射极基本放大电路的组成和各元件作用； 6.理解单级共发射极电路的工作原理和对信号的反相作用； 7.识记静态工作点与波形失真的关系。 （三）集成运算放大器 1.理解反馈和负反馈的概念； 2.理解负反馈对放大电路性能的影响； 3.理解集成运放的理想特性在实际中的应用，识记集成运放的国标电路符号，能 识别由集成运放组成的常见比例运算电路。 4.识记多级放大器的级间耦合方式及特点。 （四）直流稳压电源 1.理解直流稳压电源的作用、分类、组成等基本概念； 2.理解带有放大环节的串联型晶体管稳压电源的组成及工作原理； 3.识记三端集成稳压器的引脚功能和参数标注方法及使用注意事项； 4.能运用三端固定式集成稳压器构成简单应用电路。 （五）数字电路基础知识 1.识记数字电路的基本特点和逻辑函数的概念； 2.理解逻辑功能的常用表示方法（逻辑函数式、真值表和逻辑波形图）； 3.理解与门、或门、非门三种基本逻辑门电路基本概念、逻辑功能，逻辑符号、 逻辑函数式和真值表，并能根据输入信号波形画出输出信号波形； 4.理解组合逻辑门电路的特点，掌握与非门、或非门、异或门的逻辑功能、真值 表、逻辑函数表达式； 5.综合运用给定的逻辑电路图，写出逻辑函数式及化简，列出真值表，说明电路 的逻辑功能； 6.识记 RS 触发器、JK 触发器、D 触发器、T 触发器的特性和国标电路符号； 7.识记 555 时基电路的特性和 555 集成块的引脚功能和应用。
717电子信息类专业技能操作考试大纲
（1）掌握常见家用电视机工作原理及电路组成。 （2）能正确选择并规范使用仪器、仪表、拆装工具。 （3）能依据故障现象分析可能的故障原因。 （4）能正确选择仪表并规范熟练测量测试点数据，准确找到故障点。 （5）能根据技术要求，恢复故障，做好绝缘测试。 （6）能根据考试要求，规范填写相关内容。 .设备与材料 （1）家用电视机。 （2）拆装与检修组合工具、万用表、兆欧表、电烙铁、隔离变压器。 （3）电工胶布、热缩管，备用导线、易损件。 .操作规范要求 （1）遵守家用电器维修安全操作规范和文明生产要求，安全用电、注意防火、防止出现人身伤害及设备事故。 （2）正确穿着佩戴个人防护用品，包括工作服、电工鞋、各类手套等。 （3）设备、零件、工量具、物品等摆放整齐。
（2）正确穿着佩戴个人防护用品，包括工作服、电工鞋、各类手套等。 （3）设备、器件、工量具、物品等摆放整齐。 （4）操作过程中应保持设备与工量具的清洁，保证工作场地整洁有序。 （5）正确处置操作中出现的废弃物。 （6）规范且熟练使用制冷维修专用工具、家电维修通用工具。 技能模块2家用空调应用与维修 （1）掌握常见家用空调制冷循环系统组成及工作原理。 （2）掌握常见家用空调电气控制系统组成及工作原理。 （3）掌握常见家用空调空气循环系统组成及工作原理。 （4）能独立进行家用空调基本常见故障分析、排故。 （5）能熟练使用制冷设备维修通用工具、专用工具。 （6）能够绘制常见家用空调简单电气原理图。 （7）能够绘制家用空调不同工况下制冷循环系统框图。 （8）能够合理选用制冷剂。
职或普通高校学习相衔接，在识记、理解、应用、综合运用各个层面，充分融合专业知识和技能操作的职业技 能要素，将专业知识融入技能操作考试内容。
（一）必选专业基础技能模块（120分） .知识与技能 （1）能正确选择并规范操作万用表（数字式、指针式）、示波器（模拟式、数字式）。 （2）能依据不同的测试功能与量程，正确识读、计算、换算测试数据。 （3）能正确依据示波器波形进行波形图绘制以及参数计算。 （4）能按照所给电路图正确进行电路搭建或电路焊接组装。 （5）能根据考试要求，在规定位置规范填写相关内容、绘制元器件缩略图，辨识元件、器件。 （6）能识别常见集成逻辑电路（TTL与CM。S）。 .设备与材料 （1）常见万用表（数字式、指针式）、常用示波器（模拟式、数字式）。 MBT。2面包板或PCB单面定制版、杜邦线。 （3）常用电烙铁、焊锡丝、3*75MM一字、十字螺丝刀。 （4）常用二极管、三极管、不同类型电容、色环电阻、小塑料自封元件袋、小号元器件收纳塑料盒。
应用电子技术专业考试考纲(中职)
《应用电子技术》专业考试大纲（中职）大纲说明：本大纲包括“专业基础理论知识”和“职业技能操作”两部分。
第一部分：专业基础理论知识考试大纲一、考试科目及其分值权重分配电工技术基础与技能（30%）；电子技术基础与技能（40%）；单片机原理及应用（30%）二、考试时间60分钟三、题型及分值总分：100分，每题2分。
其中：单项选择题30题，60分；判断题15题，３0分；多项选择题５题，10分。
四、考试形式机考五、考试内容（一）电工技术基础与技能（30%）1.电路的基本概念了解电路的组成及其作用。
理解电路的基本物理量（电流、电压、电功率、电动势、电位）的概念及其单位。
熟练掌握电流、电压、电动势的参考方向（正方向）和数值正负的意义及在电路计算中的应用。
理解电功率和电功的概念，掌握电功率、电功和焦耳定律的计算。
理解电阻的概念和电阻与温度的关系，熟练掌握电阻定律。
了解电气设备有效值的意义。
2.简单直流电路熟练掌握部分电路欧姆定律和闭合电路欧姆定律。
了解电路的几种工作状态（通路、开路、短路），掌握在每一种状态下电路中电流、电压和功率的计算。
熟练掌握电阻串、并联的特点和应用，掌握简单混联电路的分析和计算。
掌握混联电路的等效变换及总电阻的计算。
了解电阻的两种测量方法：万用表测量法和伏安法。
3.复杂直流电路了解基尔霍夫定律、叠加定理和戴维宁定理的内容和适用场合。
熟练运用基尔霍夫定律求解有2个网孔的复杂直流电路。
熟练运用支路电流法计算复杂直流电路。
理解电压源和电流源的概念，并掌握它们之间的等效变换。
4.电容和电容器理解电容的概念，掌握电容器的充放电特性。
了解常用电容器的分类和额定值。
掌握平行板电容器电容的应用。
掌握电容器串、并联的性质及其等效电容和额定工作电压的计算。
5.磁场和电磁感应理解磁场主要物理量（磁感应强度、磁通、磁场强度和磁导率）的物理意义、单位和它们之间的相互关系。
理解电磁感应现象产生的条件。
熟练掌握右手定则、楞次定律和法拉第电磁感应定律。
单招专业理论考纲与技能标准--电子电工
江苏省普通高校对口单独招生电子电工专业综合理论考试大纲本考纲以教育部中等职业学校电子电工类专业教学指导方案为依据，以教育部和江苏省教育厅公布的中等职业学校教学用书目录中本专业有关教材为主要参考教材。
本考纲所涉及的考试范围主要包括电子电工类专业开设的《电工基础》、《电子线路》、《电工测量仪表》、《电子测量》、《电机和拖动》等五门核心课程，主要测试考生理解和掌握有关基本理论、基本知识和基本方法的水平，以及综合运用这些理论、知识和方法解决基本实际问题的能力。
考试范围和要求第一部分《电工基础》一、电路的基本概念1、了解电路的组成及其作用。
2、理解电路的基本物理量(电动势、电流、电位、电压）的概念及其单位.3、熟练掌握电动势、电流、电压的参考方向(正方向)和数值正负的意义及在电路计算时的应用。
4、理解电功和电功率的概念，掌握电功、电功率和焦耳定律的计算。
5、理解电阻的概念和电阻与温度的关系，熟练掌握电阻定律。
6、了解电气设备额定值的意义。
二、简单直流电路1、熟练掌握部分电路欧姆定律和闭合电路欧姆定律。
2、了解电路的几种工作状态（通路、开路、短路)，掌握在每一种状态下电路中电流、电压和功率的计算。
3、熟练掌握电阻串、并联的特点和作用，掌握简单混联电路的分析和计算。
4、掌握电路中各点电位及两点间电压的分析和计算，并掌握其测量方法。
5、了解电阻的两种测量方法：伏安法和惠斯通电桥法。
三、复杂直流电路1、熟练掌握基尔霍夫定律、叠加定理和戴维宁定理的内容和适用场合.2、熟练运用支路电流法、叠加定理和戴维宁定理来分析,计算复杂直流电路。
3、理解电压源和电流源的概念,并掌握它们之间的等效变换。
4、了解验证基尔霍夫定律、戴维宁定理和叠加定理的实验方法。
四、电容和电容器1、理解电容的概念，掌握电容器的充放电特性。
2、了解常用电容器的分类和额定值。
3、掌握平行板电容器电容的计算。
4、掌握电容器串、并联的性质及其等效电容和额定工作电压的计算。
2019年湖北省技能高考技能考试大纲(电气电子类)
-5-
8.识记 555 时基电路的特性和 555 集成块的引脚功能，理解施密特触发器、单 稳态触发器、多谐振荡器功能及主要用途。
三、技能操作专业知识
（一）电子线路规划、安装与调试 1.识别各类元器件； 2.掌握万用表、信号源、示波器的使用及维护； 3.掌握基本放大电路的使用、安装和调试； 4.掌握直流电源的使用、安装和调试； 5.掌握集成运算放大器的使用、安装和调试； 6.识记电子工艺过程，掌握基本焊接方法和工艺要求。 （二）电气线路规划、安装与调试 1.掌握常用工具、电工仪器仪表使用及维护； 2.按规范要求设计、安装、维修照明与动力配电（箱）板； 3.识别常用低压电器、掌握其检测及维修方法； 4.理解变压器和电动机原理，掌握检测方法； 5.理解电力拖动自动控制原理。三相交流异步（包含绕线式、双速）电动机全
-1-
家用电动器具等家用电器进行维护、修理和调试的人员。 （2）职业等级：国家职业资格初、中级（五、四级），职业编码：4-07-10-02 （3）职业能力特征：具有一定的观察、判断、推理、学习能力；手指、手臂灵
活，动作协调。 （二）参照中华人民共和国教育部《中等职业学校专业教学标准（试行）》（教职
准与行业标准。 1．《低压配电设计规范》GB50054-2011 2．《通用用电设备配电设计规范》GB50055 3.《建筑照明设计标准》GB50034-2004； 4.《电气简图用图形符号国家标准汇编》GB/T4728.7-2000
三、考试方法
电气电子类技能考试设定为电气、电子两个方向，报名时由考生自主选择其中一 个方向参加考试，考试时须从多套试卷中随机抽取一套完成考试。
2019 年湖北省普通高等学校招收中等职业学校毕业生技能高考
电气电子类技能考试大纲
8.识记 555 时基电路的特性和 555 集成块的引脚功能，理解施密特触发器、单 稳态触发器、多谐振荡器功能及主要用途。
三、技能操作专业知识
（一）电子线路规划、安装与调试 1.识别各类元器件； 2.掌握万用表、信号源、示波器的使用及维护； 3.掌握基本放大电路的使用、安装和调试； 4.掌握直流电源的使用、安装和调试； 5.掌握集成运算放大器的使用、安装和调试； 6.识记电子工艺过程，掌握基本焊接方法和工艺要求。 （二）电气线路规划、安装与调试 1.掌握常用工具、电工仪器仪表使用及维护； 2.按规范要求设计、安装、维修照明与动力配电（箱）板； 3.识别常用低压电器、掌握其检测及维修方法； 4.理解变压器和电动机原理，掌握检测方法； 5.理解电力拖动自动控制原理。三相交流异步（包含绕线式、双速）电动机全
-1-
家用电动器具等家用电器进行维护、修理和调试的人员。 （2）职业等级：国家职业资格初、中级（五、四级），职业编码：4-07-10-02 （3）职业能力特征：具有一定的观察、判断、推理、学习能力；手指、手臂灵
活，动作协调。 （二）参照中华人民共和国教育部《中等职业学校专业教学标准（试行）》（教职
准与行业标准。 1．《低压配电设计规范》GB50054-2011 2．《通用用电设备配电设计规范》GB50055 3.《建筑照明设计标准》GB50034-2004； 4.《电气简图用图形符号国家标准汇编》GB/T4728.7-2000
三、考试方法
电气电子类技能考试设定为电气、电子两个方向，报名时由考生自主选择其中一 个方向参加考试，考试时须从多套试卷中随机抽取一套完成考试。
2019 年湖北省普通高等学校招收中等职业学校毕业生技能高考
电气电子类技能考试大纲

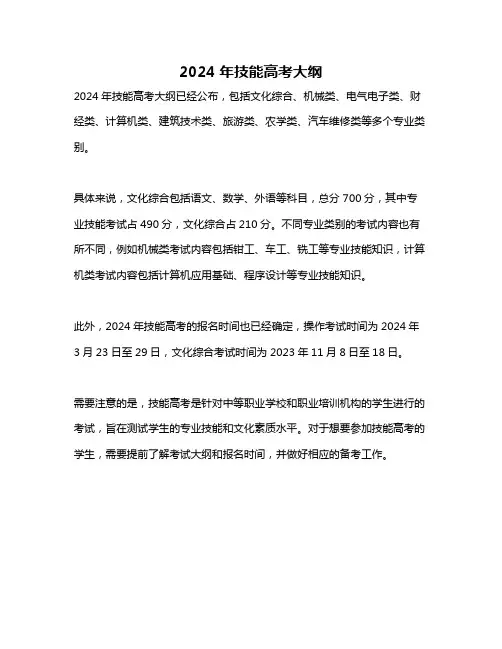

2024年技能高考大纲
2024年技能高考大纲
2024年技能高考大纲已经公布，包括文化综合、机械类、电气电子类、财经类、计算机类、建筑技术类、旅游类、农学类、汽车维修类等多个专业类别。
具体来说，文化综合包括语文、数学、外语等科目，总分700分，其中专业技能考试占490分，文化综合占210分。
不同专业类别的考试内容也有所不同，例如机械类考试内容包括钳工、车工、铣工等专业技能知识，计算机类考试内容包括计算机应用基础、程序设计等专业技能知识。
此外，2024年技能高考的报名时间也已经确定，操作考试时间为2024年3月23日至29日，文化综合考试时间为2023年11月8日至18日。
需要注意的是，技能高考是针对中等职业学校和职业培训机构的学生进行的考试，旨在测试学生的专业技能和文化素质水平。
对于想要参加技能高考的学生，需要提前了解考试大纲和报名时间，并做好相应的备考工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2013年湖北省普通高校招收中职毕业生统一技能操作考试电子类专业考试大纲一、考试性质2013年湖北省普通高校招收中职毕业生电子类专业统一技能操作考试（以下简称技能操作考试）是由中等职业学校（包括中等专业学校、职业高中、技工学校）电子类相关专业毕业生参加的选拔性考试。
二、考试依据及要求考试依据为国家职业标准：（1）维修电工初级（职业编码：6-07-06-05）（2）无线电装接工初级（职业编码：6-04-01-03）(标准发文：劳社厅发[2009]66号、人社厅发[2005]2号)考试要求1．电子装配（1）知道常用电子元器件的判别方法，能使用万用表进行检测。
（2）理解二极管、三极管、集成电路等常用电子器件的工作原理。
（3）能读懂典型单元电路原理图、装配图。
（4）熟知典型单元电路的构成及工作原理，如基本放大电路、集成运放电路、功放电路、振荡器电路、稳压电路、555电路、门电路、触发器电路、计数器电路等。
（5）能根据电路原理图、装配图按照工艺要求，组装电路。
(提供组装工具：电烙铁、斜口钳、镊子、螺丝起子)（6）能运用常用电子仪器仪表（如万用表、直流稳压电源、示波器等）对单元电路进行规定项目的测量和故障排除。
（7）安全文明操作。
2．维修电工（1）熟悉电工安全操作规程和电气设备的安全检查方法。
（2）能正确使用常用电工工具、电工仪表（如万用表、兆欧表等）。
（3）能对常用低压电器、变压器、电机等进行拆装、调整和检修。
（4）理解二极管、三极管等常用电子元器件的工作原理。
能分析稳压、充电等电子电路图。
（5）能设计常用照明与动力配电板电路图，熟悉安装操作规范。
（6）理解低压电器、异步电动机和变压器的工作原理。
（7）能读懂三相异步电动机控制电路图。
（8）能根据三相异步电动机控制原理图绘制安装接线图。
（9）能根据电路图，按照工艺要求进行三相异步电动机控制电路的安装、调试与故障排除。
（10）安全文明操作。
三、考试方法及考试用时在报名时，考生从电子装配、维修电工中任选1个工种。
考试时，考生按所选择的工种配取试题，卷面技能试题与实际操作交替进行。
其操作考试时间为150分钟。
操作考试成绩满分为200分，专业技能考试成绩以等次形式呈现，共分为五个等次，A为180-200分、B为160-179分、C为140-159分、D为120-139分、E为119分以下（含），其中E为不合格。
电子装配技能考试由以下部分组成：①给定单元电路，从元件包中选择装配电路所需元器件；②对所用仪器设备进行检查；③识读给定电路图，判别其实现的功能；④合理选择工具与材料，在万能连孔板上进行正确的装配，手工完成电路焊接；⑤按要求对制作电路进行技术测试，排除装配及测试中出现的各种技术故障（详见样卷）。
维修电工技能考试由拆装检修操作、电子电路分析、照明电路设计与操作规范、电气控制线路（安装、调试及故障排除）四个模块组成。
识读给定的电路图，正确选择和检测电气元器件，合理选择工具和仪表，在电力拖动实训板上用BVR导线，按照线槽布线工艺要求，完成电机控制电路的安装、分析、调试及故障排除（详见样卷）。
四、考试内容及权重五、评分细则（一）电子装配（200分）1．识别和检测元器件（40分）（1）识别色环电阻器，使用万用表测量其电阻值（2）辨识常见电容器及电容值，判断电解电容器正负极性（3）识别常见二极管类型，判断极性，用万用表检测好坏（4）识别常见三极管类型，用万用表判断管型与管脚2. 检查所用仪器设备的好坏（10分）（1）读识所用仪器的规格型号（2）检查所用仪器的好坏3. 电路功能的认知（10分）正确判别基本单元电路的实现功能4．指定电路的装配正确（90分）（1）正确选择符合电路图要求的元器件类型和型号（2）元器件引脚、极性装配正确（3）元器件安装高度合适，稳固到位（4）导线长度、剥头长度符合工艺要求（5）元器件引脚加工尺寸及成型符合工艺要求（6）整体布局合理（7）电路板上各焊点大小适中（8）焊点光滑、干净、无毛刺（9）电路板整体清洁，无烫伤和划伤5. 电路功能的测试（40分）（1）在有功能故障情况下，查找故障原因并排除（2）用仪器仪表测量电路中指定点的电压值（3）用示波器观察指定信号波形6. 安全文明操作（10分）（二）维修电工（200分）1. 拆装检修操作（30分）（1）电气元件按步骤正确拆装，组装质量达到要求（2）调试要求各个触点吸合、释放应灵活无噪声（3）电气元器件及设备的维护规范2.电子电路分析（20分）（1）分析电子电路原理（2）识别及测试电子元件3. 照明电路设计与操作规范（20分）（1）设计照明电路（2）照明电路操作规范4. 电气控制电路安装调试（60分）（1）在电力拖动实训板上准确识别、检测元件并确认（2）在电路原理图上标示导线安装线号（3）导线进出线槽、端子排有线号，并与原理图上标示的线号一致（4）板面导线经线槽敷设，线槽外导线平直，各节点紧密（5）电源和电机配线、按钮接线要接到端子排上（6）用万用表检测安装电路5. 通电试车（30分）（1）根据逐项演示控制功能及通电次数进行评分（若有故障自行排除）（2）正确判别电气控制电路实现功能6. 电路测试与分析（30分）（1）电路测试（2）电路分析7. 安全文明操作（10分）六、样卷及题型示例电子装配样卷及题型示例一、元器件的选择、测试：（40分）单元电路的原理图如图1所示。
根据电路原理图，从所给元器件袋中选择装配电路所需的元器件。
按要求进行测试，并将测试结果填入表1中，筛选后，未用到的元器件测试结果填入表2中。
1．用万用表对电阻器进行测量，将测得实际阻值填入表1“测试结果”栏。
2．用万用表测试、检查电容器（根据长短引脚填写正负极），读出耐压值、容量，将读识结果填在表1中。
3．测试二极管：根据有标志的一端填写正负极，用万用表测量其导通截止，并注明所用档位，结果填在表1中。
4．三极管的测试：管脚朝下，面对有文字的一面，从左到右依次为1、2、3号引脚，在表1中填写b、e、c，并写出三极管的类型。
图1 单元电路原理图表1 元器件清单表2 筛选后未用到的元器件清单二、所用仪表的检查（10分）检查装配测试中所要使用的仪器仪表及扬声器，将检查结果填写在表3中。
表3 测量仪表型号规格三、判别基本单元电路的实现功能（10分，每小题5分）1．简要说明三极管VT1在电路中的作用。
2．简要说明电容器C2的作用。
四、焊接装配：（9 0分，每个要求30分）根据图1所示单元电路原理图，在连孔万能板上进行焊接装配。
要求：1．不漏装、错装，不损坏元器件。
2．无虚焊，漏焊和桥接，焊点表面要光滑、干净。
3．元器件排列整齐，布局合理，并符合工艺要求。
注意：扬声器要通过接线端连接到电路。
五、通电测试（40分，每空10分）装接完毕，检查无误后，用万用表测量电路的电源两端，若无短路，方可接入12V电源。
加入电源后，如无异常现象，可开始调试。
1．静态测试调节电位器R p，用万用表测量A点电位，使U A=Ucc/2。
（1）测量VT1集电极的电位__________V。
完成此步操作后，请举手示意监考教师，以确认测量数据。
（2）测量VT2基极的电位_____________ V。
2．输入端加入正弦信号测试说明：完成以下操作要到指定测试台去测量。
在输入端ui处，加上一个峰-峰值为130mV（示波器上测出的值），频率1kHz 的正弦信号，此时应听到扬声器的发出响声。
用示波器测量输出uo的峰-峰值电压为________ V，可求出uo相对于ui的电压增益为。
完成此步操作后，请举手示意监考教师，以确认测量数据。
六、安全文明操作（10分）1．严禁带电操作（不包括通电测试），保证人身及设备安全。
2．工具摆放有序，保持桌面整洁。
3．放置电烙铁等工具时要规范，防止烫伤或损坏物件。
4．使用测量仪表，应选用合适的量程，防止损坏。
5．考试结束要清理现场。
维修电工样卷及题型示例一、拆装检修操作技能（30分）1．操作技能（1）要求：将空气阻尼式时间继电器的断电延时型改为通电延时型，并将通电延时时间调到3秒左右。
（2）模拟通电检查：空气阻尼式时间继电器经改装后，应动作灵活、释放迅速、瞬时触点及延时触点通断正常、延时调节应正确可靠。
2．通电延时型时间继电器, 延时触头当线圈通电后动作,断电后动作。
3．JR16-20/3D表示热继电器其额定电流为( )。
(A) 16安(B) 20安(C) 16安且带断相保护(D) 20安且带断相保护4．三相交流异步电动机铭牌上的额定电压、额定电流是指( )。
(A)线电压、线电流(B)相电压、相电流(C)线电压、相电流(D)相电压、线电压二、分析电子电路（20分）1．在电路图1上图示划分(A)整流(B)滤波(C)稳压(D)负载四个区域。
~220V/12V图12．稳压二极管是晶体二极管的一种,是用来对电子电路的起稳定作用的。
3．电容器在刚充电瞬间相当于。
三、照明电路设计与操作规范（20分）1．设计两地控制一盏白炽灯并有一个插座的电路图。
2．安装电灯的控制线路时,开关必须控制线。
3．下面说法错误的是( )A．安装双孔插座水平排列时零线接左孔相线接右孔B．安装双孔插座水平排列时零线接右孔相线接左孔C．安装双孔插座垂直排列时零线接下孔相线接上孔D．安装三孔插座时,下方两个孔接电源,右孔接相线,左孔接零线, 上方大孔接保护接地线四、安装三相异步电动机控制线路（60分）１．根据电路图，准确选择电力拖动实训板上元器件，用万用表对其进行检查，若更换元器件请在开考20分钟内举手示意。
元器件正常，则在表格的相应一栏填上“√”，“数量”项根据考生实际使用现场器件数量填写，“接线端子排”的数量是指使用端点个数。
表1：检验电气元器件明细表序号名称型号规格数量确认正常配分得分1 空气开关 DZ47-63（60）102 交流接触器 CJ10-10(220V)3 热继电器JR16-204 时间继电器JS7-2A (220V)5 接线端子排（点）JP5-2.5mm26 三联按钮LA4-3H7 行程开关LX19-001说明考试中损坏工具和设备扣5分。
2．电气原理图如图2所示，按电路图进行正确熟练的安装与调试。
控制电路的电压为AC220V。
要求及评分如表2所示。
图2表2五、通电试车（30分）表3六、测试与分析（30分）1．用万用表完成下列测量（在考生安装电路后断电情况下进行）。
(A) A～0号间的电阻值是Ω，原因是；(B) B～0号间的电阻值是Ω，原因是；(C) 1～0号间的电阻值是Ω，原因是；(D) 按下SB1时，1～0间号的阻值是0Ω，则说明；(E) 按下SB1时，1～0间号的阻值是∞Ω，则说明。
2．若铭牌上的电压为380V/220V,当电源电压为380伏时,定子绕组应接成联接。
