西门子V10变频器产品概述及特性特点

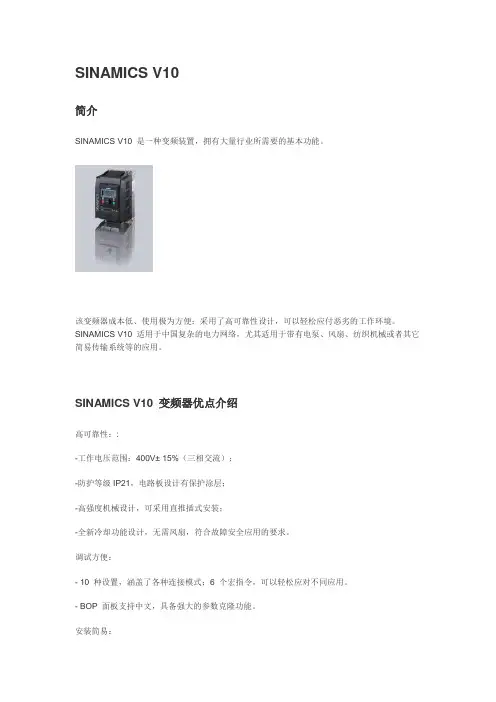

SINAMICS V10简介SINAMICS V10 是一种变频装置，拥有大量行业所需要的基本功能。

该变频器成本低、使用极为方便；采用了高可靠性设计，可以轻松应付恶劣的工作环境。

SINAMICS V10 适用于中国复杂的电力网络，尤其适用于带有电泵、风扇、纺织机械或者其它简易传输系统等的应用。

SINAMICS V10 变频器优点介绍高可靠性：:-工作电压范围：400V± 15%（三相交流）；-防护等级IP21，电路板设计有保护涂层；-高强度机械设计，可采用直推插式安装；-全新冷却功能设计，无需风扇，符合故障安全应用的要求。

调试方便：- 10 种设置，涵盖了各种连接模式；6 个宏指令，可以轻松应对不同应用。

- BOP 面板支持中文，具备强大的参数克隆功能。

安装简易：-采用了标准连接器设计（带标记）-BOP 支持柜门安装，且拥有强大的参数克隆功能To the top of the pageSINAMICS V10 变频器技术数据电压范围三相交流 400V； -15% ~ +15%；功率范围0.55 kW ~22 kW工作环境0°C 至+60°C控制方式线性 V/f 控制（带可编程电压启动功能）、平方 V/f 控制；磁通电流控制（FCC）输出频率0Hz ~ 300Hz载波频率2kHz ~ 16kHz3 点数字量输入/ 1 点数字量输出数字量输入/输出1点模拟输入 / 1 点模拟输出（电压型或电流型）模拟量输入/输出过载能力可达150% 额定电流，持续时间 60 秒；重复周期时间 300 秒内置功能PI 控制器、快速电流限制（FCL）、转矩起动、自动重启、快速起动等。

SINAMICS V20 基本型变频器概述SINAMICS V20——经济、可靠、易用的基本型变频器基本型变频器SINAMICS V20向小型OEM客户提供最适合的经济型解决方案。

SINAMICS V20有四种外形尺寸可供选择（FSA~FSD），提供三相400V和单相230V进线两种规格，分别可覆盖0.12~3kW，0.37~15kW的功率范围。

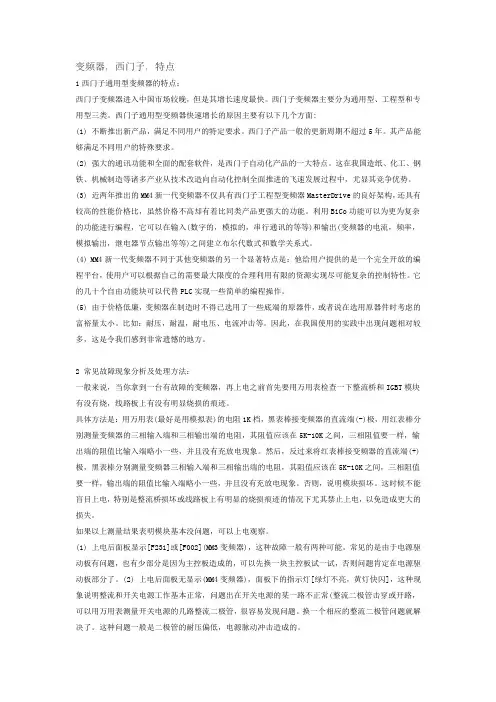

变频器, 西门子, 特点1西门子通用型变频器的特点：西门子变频器进入中国市场较晚，但是其增长速度最快。

西门子变频器主要分为通用型、工程型和专用型三类。

西门子通用型变频器快速增长的原因主要有以下几个方面:(1) 不断推出新产品，满足不同用户的特定要求。

西门子产品一般的更新周期不超过5年。

其产品能够满足不同用户的特殊要求。

(2) 强大的通讯功能和全面的配套软件，是西门子自动化产品的一大特点。

这在我国造纸、化工、钢铁、机械制造等诸多产业从技术改造向自动化控制全面推进的飞速发展过程中，尤显其竞争优势。

(3) 近两年推出的MM4新一代变频器不仅具有西门子工程型变频器MasterDrive的良好架构，还具有较高的性能价格比，虽然价格不高却有着比同类产品更强大的功能。

利用BiCo功能可以为更为复杂的功能进行编程，它可以在输入(数字的，模拟的，串行通讯的等等)和输出(变频器的电流，频率，模拟输出，继电器节点输出等等)之间建立布尔代数式和数学关系式。

(4) MM4新一代变频器不同于其他变频器的另一个显著特点是：他给用户提供的是一个完全开放的编程平台，使用户可以根据自己的需要最大限度的合理利用有限的资源实现尽可能复杂的控制特性。

它的几十个自由功能块可以代替PLC实现一些简单的编程操作。

(5) 由于价格低廉，变频器在制造时不得已选用了一些底端的原器件，或者说在选用原器件时考虑的富裕量太小。

比如：耐压，耐温，耐电压、电流冲击等。

因此，在我国使用的实践中出现问题相对较多，这是令我们感到非常遗憾的地方。

2 常见故障现象分析及处理方法：一般来说，当你拿到一台有故障的变频器，再上电之前首先要用万用表检查一下整流桥和IGBT模块有没有烧，线路板上有没有明显烧损的痕迹。

具体方法是：用万用表(最好是用模拟表)的电阻1K档，黑表棒接变频器的直流端(-)极，用红表棒分别测量变频器的三相输入端和三相输出端的电阻，其阻值应该在5K-10K之间，三相阻值要一样，输出端的阻值比输入端略小一些，并且没有充放电现象。

1Answers for industry.SINAMICS V10 简明操作说明SINAMICS V10 变频器简明操作说明 • 04.20102机械安装 (3)电气安装 (6)调试 (8)参数列表 (23)故障与报警 (27)技术规格 (29)其他参考信息 ..............................31SINAMICS V10 变频器简明操作说明 • 04.20103SINAMICS V10 变频器SINAMICS V10是一款多用途的经济型工业变频器，它具备了通用驱动的基本功能，可以用于控制三相交流鼠笼式异步电机。

SINAMICS V10有四种外形尺寸可供选择，其功率范围覆盖0.55kW 到22kW 。

警告本设备带有危险电压而且它所控制的是带有危险电压的转动机件。

如果不按照要求进行操作就可能会造成死亡、严重的人身伤害或重大的财产损失。

注意触电的危险。

即使电源已经切断，变频器的直流回路电容器上仍然带有危险电压，因此在电源关断5分钟以后才允许打开本设备。

如果设备正在运行，不得将设备上的端子块取下。

设备正常运行时可能会产生>3.5mA 的漏地电流。

因此，设备必须永久接地。

必须将设备垂直安装在电柜内。

如需了解更多的安全注意事项，参见《SINAMICS V10变频器操作说明》。

安全注意事项机械安装1．安装间距可以将几个变频器并排或者上下安装在一起，其安装间距要求如下:上下安装：变频器上部和下部都应留下至少100mm 的通风间隙。

并排安装：变频器左右两侧都应留下距离至少为“A”的通风间隙（见下图）。

！2．安装方式• 壁挂式安装- 壁挂式安装为默认安装方式；- 无需使用任何安装组件；- 整个变频器直接安装在电柜内。

• 穿墙式安装- 要求使用穿墙式安装组件。

- 变频器主体安装在电柜内，散热器延伸至电柜外。

- 适用于纺织等应用场合。

- 具体安装说明见SINAMICS V10穿墙式安装组件的《产品信息》或《SINAMICS V10变频器操作说明》。

3SINAMICS V10变频器操作说明书 • 04.2009Answers for industry.SINAMICS V10 操作说明书SINAMICS V10 变频器操作说明03/2009文档版本：03/2009操作面板固件版本：V01.08法律资讯警告提示系统为了您的人身安全以及避免财产损失，必须注意本手册中的提示。

人身安全的提示用一个警告三角表示，仅与财产损失有关的提示不带警告三角。

警告提示根据危险等级由高到低如下表示。

危险表示如果不采取相应的小心措施，将会导致死亡或者严重的人身伤害。

警告表示如果不采取相应的小心措施，可能导致死亡或者严重的人身伤害。

小心带有警告三角，表示如果不采取相应的小心措施，可能导致轻微的人身伤害。

小心不带警告三角，表示如果不采取相应的小心措施，可能导致财产损失。

注意表示如果不注意相应的提示，可能会出现不希望的结果或状态。

当出现多个危险等级的情况下，每次总是使用最高等级的警告提示。

如果在某个警告提示中带有警告可能导致人身伤害的警告三角，则可能在该警告提示中另外还附带有可能导致财产损失的警告。

合格的专业人员仅允许安装和驱动与本文件相关的附属设备或系统。

设备或系统的调试和运行仅允许由合格的专业人员进行。

本文件安全技术提示中的合格专业人员是指根据安全技术标准具有从事进行设备、系统和电路的运行，接地和标识资格的人员。

按规定使用 Siemens 产品请注意下列说明：警告Siemens 产品只允许用于目录和相关技术文件中规定的使用情况。

如果要使用其他公司的产品和组件，必须得到Siemens 推荐和允许。

正确的运输、储存、组装、装配、安装、调试、操作和维护是产品安全、正常运行的前提。

必须保证允许的环境条件。

必须注意相关文件中的提示。

商标所有带有标记符号 ® 的都是西门子股份有限公司的注册商标。

标签中的其他符号可能是一些其他商标，这是出于保护所有者权利的目地由第三方使用而特别标示的。

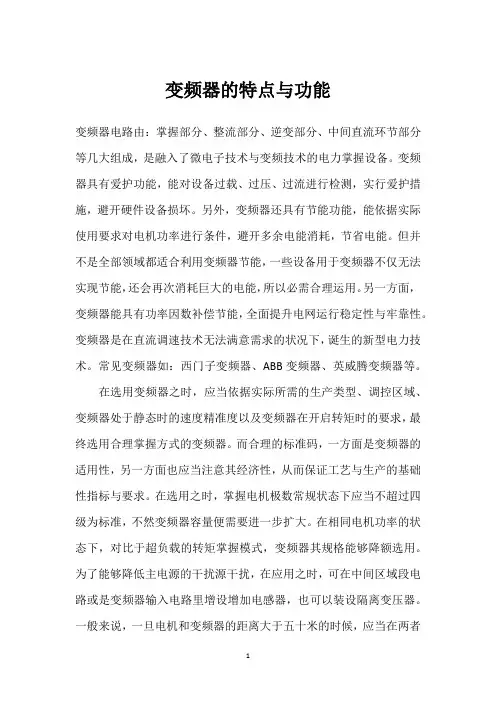

变频器的特点与功能
变频器电路由：掌握部分、整流部分、逆变部分、中间直流环节部分等几大组成，是融入了微电子技术与变频技术的电力掌握设备。

变频器具有爱护功能，能对设备过载、过压、过流进行检测，实行爱护措施，避开硬件设备损坏。

另外，变频器还具有节能功能，能依据实际使用要求对电机功率进行条件，避开多余电能消耗，节省电能。

但并不是全部领域都适合利用变频器节能，一些设备用于变频器不仅无法实现节能，还会再次消耗巨大的电能，所以必需合理运用。

另一方面，变频器能具有功率因数补偿节能，全面提升电网运行稳定性与牢靠性。

变频器是在直流调速技术无法满意需求的状况下，诞生的新型电力技术。

常见变频器如：西门子变频器、ABB变频器、英威腾变频器等。

在选用变频器之时，应当依据实际所需的生产类型、调控区域、变频器处于静态时的速度精准度以及变频器在开启转矩时的要求，最终选用合理掌握方式的变频器。

而合理的标准码，一方面是变频器的适用性，另一方面也应当注意其经济性，从而保证工艺与生产的基础性指标与要求。

在选用之时，掌握电机极数常规状态下应当不超过四级为标准，不然变频器容量便需要进一步扩大。

在相同电机功率的状态下，对比于超负载的转矩掌握模式，变频器其规格能够降额选用。

为了能够降低主电源的干扰源干扰，在应用之时，可在中间区域段电路或是变频器输入电路里增设增加电感器，也可以装设隔离变压器。

一般来说，一旦电机和变频器的距离大于五十米的时候，应当在两者
之间串入电感器、电源EMI滤波器，也可以使用屏蔽电缆。

IA&DT MC SINAMICS V10 RMB LIST PRICE运动控制部SINAMICS V10人民币列表价Valid from Nov. 1st, 2013从2013年11月1日起开始执行功率(kW) 描述订货号列表价(RMB)V10 6SL3217-0CE31-8UA1 9,40018.5 SINAMICS22 SINAMICS6SL3217-0CE32-2UA1 10,840V10- 外接BOP柜门安装组件6SL3256-0VP00-0VA0 210 - 穿墙安装组件6SL3261-6AD00-0VA0 400IA&DT MC SINAMICS V60 RMB LIST PRICE运动控制部SINAMICS V60人民币列表价Valid from Nov. 1st, 2013从2013年11月1日起开始执行V60驱动器功率1FL5电机扭矩描述 V60 驱动包订货号列表价(RMB) 不带抱闸，光轴， 5m电缆线 6FC5548-0AF02-0AF0 7,482不带抱闸，光轴，10m电缆线 6FC5548-0AF02-0BA0 7,843带抱闸，光轴，5m电缆线6FC5548-0AF02-1AF0 9,235带抱闸，光轴，10m电缆线6FC5548-0AF02-1BA0 9,659不带抱闸，带键槽，5m电缆线A5E03623148 7,482不带抱闸，带键槽，10m电缆线A5E03623150 7,843带抱闸，带键槽，5m电缆线A5E03623152 9,235Pn= 0.8kW Nn=4Nm带抱闸，带键槽，10m电缆线A5E03623153 9,659不带抱闸，光轴， 5m电缆线6FC5548-0AF03-0AF0 7,896不带抱闸，光轴，10m电缆线6FC5548-0AF03-0BA0 8,257带抱闸，光轴，5m电缆线6FC5548-0AF03-1AF0 9,649带抱闸，光轴，10m电缆线6FC5548-0AF03-1BA0 10,073不带抱闸，带键槽，5m电缆线A5E03623154 7,896不带抱闸，带键槽，10m电缆线A5E03255846 8,257带抱闸，带键槽，5m电缆线A5E03623156 9,649 Pn=1.2kW Nn=6Nm带抱闸，带键槽，10m电缆线A5E03623155 10,073不带抱闸，光轴， 5m电缆线6FC5548-0AF04-0AF0 8,009不带抱闸，光轴，10m电缆线6FC5548-0AF04-0BA0 8,369带抱闸，光轴，5m电缆线6FC5548-0AF04-1AF0 9,762带抱闸，光轴，10m电缆线6FC5548-0AF04-1BA0 10,186不带抱闸，带键槽，5m电缆线A5E03623158 8,009不带抱闸，带键槽，10m电缆线A5E03255842 8,369带抱闸，带键槽，5m电缆线A5E03623160 9,762 Pn=1.6kW Nn=7.7Nm带抱闸，带键槽，10m电缆线A5E03623161 10,186不带抱闸，光轴， 5m电缆线6FC5548-0AF05-0AF0 8,929不带抱闸，光轴，10m电缆线6FC5548-0AF05-0BA0 9,290带抱闸，光轴，5m电缆线6FC5548-0AF05-1AF0 10,683带抱闸，光轴，10m电缆线6FC5548-0AF05-1BA0 11,106不带抱闸，带键槽，5m电缆线A5E03623162 8,929不带抱闸，带键槽，10m电缆线A5E03623163 9,290带抱闸，带键槽，5m电缆线A5E03623164 10,683 Pn=2.0kW Nn=10Nm带抱闸，带键槽，10m电缆线A5E03623165 11,106用于S7-200/S7-1200和V60连接的信号电缆线* 6ES7298-2DS23-0XA0 415备注：驱动包内电缆包含动力线、编码器线及抱闸线（如果配套抱闸电机）* 此信号电缆不包含在驱动包内，如有需要，请单独订购。

西门子变频器说明书西门子变频器说明书1. 引言西门子变频器是一种高性能的电机调速设备，能够根据需要调整电机的运行频率，实现电机的无级调速。

本说明书将介绍西门子变频器的基本原理、安装要求、操作方法和故障排除等内容，以帮助用户更好地使用和维护西门子变频器。

2. 变频器的基本原理变频器通过改变电源的频率，控制电机的转速。

它由输入回路、整流器、滤波器、逆变器和输出回路等组成。

输入回路将电源的交流电转换为直流电，整流器将直流电转换为可控的直流电。

滤波器用于消除电源中的噪声和干扰。

逆变器将可控直流电转换为可控交流电，从而实现电机转速的调节。

输出回路将变频器产生的交流电供应给电机。

3. 安装要求3.1 电源连接- 将变频器与电源连接时，需要注意电源的相序，确保与变频器的要求相符。

- 接线需要牢固可靠，避免接触不良或松动。

- 接线时应注意线缆的选择，保证其额定电压和电流满足要求。

3.2 接地- 变频器需要良好的接地，确保安全可靠。

- 接地线的截面积应符合要求，接地线的长度应尽量短。

- 接地电阻应符合标准要求。

3.3 散热- 安装变频器时，需要考虑散热问题。

应在通风良好的地方安装，确保变频器的散热良好。

- 变频器的周围不应有阻塞物，确保空气流通。

4. 操作方法4.1 启动和停止- 启动变频器前，需要先检查各部件连接是否良好。

- 启动变频器时，应按照正确的步骤进行，避免产生故障。

- 停止变频器时，应先减小负载，然后再停止变频器。

4.2 频率和转速调节- 变频器可以通过调节频率来控制电机的转速。

- 频率和转速的调节方法有多种，可以通过旋钮、按钮或界面来进行设置。

- 调节时需要根据实际需要进行调整，避免过高或过低。

5. 故障排除5.1 常见问题及解决方法- 若变频器无法启动，可以检查电源是否正常，接线是否良好。

- 若变频器工作异常，可以检查各部件是否受损，是否有杂音等异常情况。

- 若变频器频率调节不稳定，可以检查参数设置是否正确，是否存在干扰等问题。

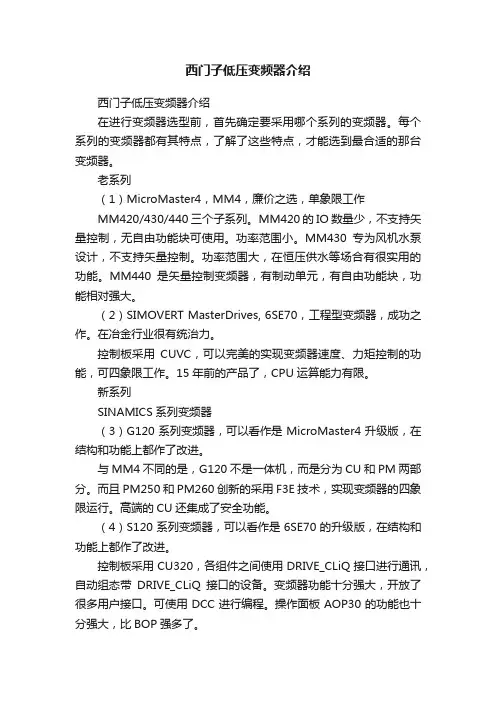

西门子低压变频器介绍西门子低压变频器介绍在进行变频器选型前，首先确定要采用哪个系列的变频器。

每个系列的变频器都有其特点，了解了这些特点，才能选到最合适的那台变频器。

老系列（1）MicroMaster4，MM4，廉价之选，单象限工作MM420/430/440三个子系列。

MM420的IO数量少，不支持矢量控制，无自由功能块可使用。

功率范围小。

MM430专为风机水泵设计，不支持矢量控制。

功率范围大，在恒压供水等场合有很实用的功能。

MM440是矢量控制变频器，有制动单元，有自由功能块，功能相对强大。

（2）SIMOVERT MasterDrives, 6SE70，工程型变频器，成功之作。

在冶金行业很有统治力。

控制板采用CUVC，可以完美的实现变频器速度、力矩控制的功能，可四象限工作。

15年前的产品了，CPU运算能力有限。

新系列SINAMICS系列变频器（3）G120系列变频器，可以看作是MicroMaster4升级版，在结构和功能上都作了改进。

与MM4不同的是，G120不是一体机，而是分为CU和PM两部分。

而且PM250和PM260创新的采用F3E技术，实现变频器的四象限运行。

高端的CU还集成了安全功能。

（4）S120系列变频器，可以看作是6SE70的升级版，在结构和功能上都作了改进。

控制板采用CU320，各组件之间使用DRIVE_CLiQ接口进行通讯，自动组态带DRIVE_CLiQ接口的设备。

变频器功能十分强大，开放了很多用户接口。

可使用DCC进行编程。

操作面板AOP30的功能也十分强大，比BOP强多了。

以上四种产品，是西门子低压变频器市场上最为常见的变频器。

也是进行工程选的首选。

为了长远考虑，建议使用新系列变频器，即SINAMICS系列变频器。

因为老系列的变频器很快就没有备件可更换了。

除此之外，SINAMICS系列变频器还有很多其他分支。

SINAMICS G120D是基于G120而大幅提升了IP防护等级的变频器。

Frank hao司 公 限 om 有 .c 器 po 电 pe 业 .a 恒 WW 正 W 天 ： 京 址 北 网 司 公VACON 10 北京天正恒业电器有限公司03/08/2010 1Frank hao司 公 限 om 有 .c 器 po 电 pe 业 .a 恒 WW 正 W 天 ： 京 址 北 网 司 公 Tailorable to meet customer’s requirements 未达到客户要求，可以特制 Overloadability is always 150% 载荷能力是150% Control and Power separation 控制和电源分开 Branding options标牌选项MI1 MI2 MI3 230V 400V 0.75 kW 1.1 kW 1.5 kW 2.2 kW 2.2 kW 5.5 kWVacon 10 Family Overview总览Maximum nominal power in mechanical size at different voltages 不同机械规格在不同电压下的最大额度功率03/08/20102Frank hao司 公 限 om 有 .c 器 po 电 pe 业 .a 恒 WW 正 W 天 ： 京 址 北 网 司 公03/08/2010 3Vacon 10 Mains Voltage 208-240V ~单相入 主电压208-240~1Frank hao司 公 限 om 有 .c 器 po 电 pe 业 .a 恒 WW 正 W 天 ： 京 址 北 网 司 公Vacon 10 Mains Voltage 380-480V ~3 伟肯10主电压380-480~303/08/2010 4Frank hao司 公 限 om 有 .c 器 po 电 pe 业 .a 恒 WW 正 W 天 ： 京 址 北 网 司 公 Integrated EMC Filtering完整EMC滤波器 – EMC levels （EMC级别）: C(C1), H(C2), L(C3), N(C4) and T(C4) N Level as Standard标准级别 230V Integrated H level as an option选项 400V Integrated H level as an option选项 C Levels are made with External Filters带外部斩波器 T allocated to all drives所以变频器都带 DIN Rail and Screw mounting DIN围栏和螺丝和螺丝安装 Side by side installation边靠边安装 IP20 Standard标准, IP21 Or Nema 1 Optional可选 Varnished Boards涂层板 Break Chopper as standard in 3~, 400V MI2-3制动斩波器标准 External Break resistor option in 3~, 400V MI2-3外部制动电阻选项 Fan controlled by temperature (30°C)温度控制风扇 Storage temperature -40°C…+70°C存储温度 Operating temperature -10°C…+50°C操作温度 UL certified burn proof outer frame防止烧坏外部框架 Capacitor reforming time when no supply connected is 2 Years 2年未接电情况下，电容器需要重组03/08/2010 5Features特性Frank hao司 公 限 om 有 .c 器 po 电 pe 业 .a 恒 WW 正 W 天 ： 京 址 北 网 司 公Mechanical construction机械结构Application interface board 应用界面板APIMain Fan主风扇Mains interface filter 主界面滤波器MIFMain capacitors主电容Heatsink 热处理容器 Diodes二极管 and IGBT PE Plate盘Base cover 底盖EMC Screw螺钉A cover盖子Supply电源B cover盖子Motor电机Control cable frame Power cable frame功率电缆框架 控制电缆框架 603/08/2010Frank hao司 公 限 om 有 .c 器 po 电 pe 业 .a 恒 WW 正 W 天 ： 京 址 北 网 司 公Type designation code 类型指示代码03/08/2010 7Frank hao司 公 限 om 有 .c 器 po 电 pe 业 .a 恒 WW 正 W 天 ： 京 址 北 网 司 公 Default at level N默认值 Can be changed to level T by removing one screw 拿掉螺丝可以将级别改成T After changing to T it can not changed it back to the previous level 将级别改成T以后，就改不回以前的级别了03/08/2010 8EMC LevelFrank hao司 公 限 om 有 .c 器 po 电 pe 业 .a 恒 WW 正 W 天 ： 京 址 北 网 司 公Power Connections and cabling/fuses 电源连接和电缆/保险丝 Motor cable Max Length 30m 电机电缆最长30mgG/gL03/08/20109Frank hao司 公 限 om 有 .c 器 po 电 pe 业 .a 恒 WW 正 W 天 ： 京 址 北 网 司 公Power Connections and Grounding 电源连接和接地 MI 1 MI 2-303/08/2010 10Frank hao司 公 限 om 有 .c 器 po 电 pe 业 .a 恒 WW 正 W 天 ： 京 址 北 网 司 公Control I/O (API Full完整版)– Left switch works only in Limited API as AI1 range selection左开关只在API简约版工 作，AI1范围选项 – Right switch is for modbus termination右开关为Modbus端 子用 DIP Switches开关:I/O Terminal Sticker03/08/201011Frank hao司 公 限 om 有 .c 器 po 电 pe 业 .a 恒 WW 正 W 天 ： 京 址 北 网 司 公Control I/O (API Limited简约版)03/08/2010 12Frank hao司 公 限 om 有 .c 器 po 电 pe 业 .a 恒 WW 正 W 天 ： 京 址 北 网 司 公Control I/O (API RS-485) Only Modbus fieldbus protocol supported 仅Modbus现场总线协议支持 Start/Stop also from keypad and I/O 键盘的启动/停车键和I/OThe Panel面板NOTE! The display and Navigator scroll are Missing 注意！此图没有导航转盘。

应用于驱动技术的低压变频器低压交流变频器172从通用型变频器到分布式变频器:满足各种应用需求SINAMICS V100.55 kW ~ 22 kW基本通用型变频器主要应用:•风机水泵•传送带• 纺织• 暖通空调• 食品饮料4SINAMICS G1200.37 kW ~ 250 kW 高性能模块化变频器主要应用:• 风机水泵• 传送带• 纺织• 物料输送系统• 油气田• 钢铁行业6SINAMICS G120D0.75 kW ~ 7.5 kW高防护等级分布式变频器主要应用:• 汽车装配线• 传送带• 食品饮料10SINAMICS G1100.12 kW ~ 3 kW 小功率紧凑型变频器主要应用:• 传送带• 纺织• 广告牌• 离心分离机113MICROMASTER 4200.12 kW ~ 11 kW通用型变频器主要应用:• 风机水泵•传送带系统•物料运输系统12MICROMASTER 4307.5 kW ~ 250 kW风机水泵专用型变频器主要应用:• 风机水泵• 供水• 暖通13MICROMASTER 4400.12kW ~ 250 kW适用于一切传动装置的矢量型变频器主要应用:• 物料运输系统• 纺织• 电梯• 电力• 冶金 • 食品饮料14SIMATIC ET 200S FC0.75 kW ~ 4 kW用于分布式I/O 系统的变频器主要应用:•汽车• 物流• 烟草• 食品饮料15SIMATIC ET 200pro FC高达1.1 kW (1.5 kW)嵌入在分布式I/O 系统的变频器 主要应用:• 传送带技术• 汽车• 物流系统154SINAMICS V10 坚若磐石，恒固有道SINAMICS V10 变频器的功率范围0.55kW 至 22kW ，供电电压为三相交流，外形尺寸为 A ，B ，C 和 D 四个尺寸。

变频器的高可靠性设计特别适合于恶劣环境和复杂电网，高易用性设计简化了安装、调试和使用的各环节，在满足客户需求的同时为客户创造更多价值。

西门子公司变频器优劣势分析西门子公司变频器优劣势分析本文关键词：西门，变频器，子公司，分析，优劣势西门子公司变频器优劣势分析本文简介：4.3西门子公司优劣势分析 4.3.1优势分析第一，品牌优势西门子公司从创立到现在已经超过167年，在进行中国开展经营活动可以追溯到1872年，无论是家用电器、医疗设备，还是工业控制产品，西门子产品及其品牌形象已深入人心，知名度高，成为优质、高档产品的象征，甚至代表德国国家形象。

由于品牌的认知西门子公司变频器优劣势分析本文内容：4.3 西门子公司优劣势分析4.3.1 优势分析第一，品牌优势西门子公司从创立到现在已经超过 167 年，在庆典活动中国开展经营活动可以追溯到 1872年，无论是家用电器、医疗设备，还是工业控制产品，西门子产品及其品牌形象已深入人心，知名度高，成为优质、高档产品的象征，甚至代表德国国家形象。

由于国际品牌的认知度高，在中销售过程中占有必然优势。

第二，实力雄厚西门子位居多年来一直高居世界 500 强，2021 年，西门子公司总营收为 759 亿欧元，装配式技术领域营业收入占总收入的 43%,在研发领域投资 43 亿欧元，研发费用占比营业收入达到 5.7%,西门子研发相关人员达到了 29800 人，其中软件开发人员就达到 17000,拥有近 60000 项专利，不论是资金还是技术、方面都是一般企业所无法比拟。

第三，产品齐全与技术领先西门子公司开关电源产品功率范围小到 100 瓦、大到 100兆瓦以上，既有普通应用的中低端产品一般系列，又有特殊应用的高端产品系列，几乎适用于所有专业领域驱动产品应用领域，是拥有行业内最完善产品线的公司之一，绝大多数竞争对手产品只能覆盖部分应用。

西门子有专业的产品管理团队对市场进行分析与调查，及时了解关键技术技术动向和客户需求的变化，需要进行研发和产品储备，根据需要不断推出升级换代家电产品，保证产品系列的丰富和技术上的领先。
