下载文档原格式
单层工业厂房的结构设计目录一、设计条件3二、计算简图的确定5三、荷载计算7四、力计算10五、最不利荷载组合19六、柱截面设计25七、牛腿设计29八、柱的吊装验算32九、基础设计35一、设计条件1.1项目概述某厂装配车间为单跨钢筋混凝土厂房，跨度24m ，长66m ，柱顶标高12.4m ，轨顶标高10.0m ，厂房设有天窗，使用两台5~20t 中间作业吊车。
防水层采用聚氨酯防水胶，维护墙采用240mm 厚双面砖墙，钢门窗，混凝土地面，室外高差150mm 。
建筑剖面见图1。
1.2结构设计数据自然条件：基本风压值为20.55/KN m 。
地质条件：天然地面下1.2米处为老土层，修正后的地基承载力为2120/KN m ，地下水位在地面下2.5米。
1.3 吊车使用情况车间设有两台200/50KN 中级工作制吊车，轨顶标高为10.0米，吊车的注：min max p ()/2G Q p =+-1.4车间标准件的选择屋顶板采用1.5X6m 预应力钢筋混凝土屋面板，标注其自重(含填缝)。
该值必须为1.4kN/m2。
1.4.2沟板天沟板标准重量为17.4KN/块(含积水重量)。
天窗框架门窗用钢筋混凝土天窗框架的自重荷载标准，以及每个天窗框架到屋顶框架的支柱 该值为36KN 。
屋顶桁架采用预应力钢筋混凝土折线屋架，标准重量106KN/跨。
屋架支撑屋架支撑自重标准值为0.05kN/m2。
吊车梁起重机为预应力钢筋混凝土吊车梁，高度为1200mm，自重标准值为44.2kN/根。
轨道部件重量的标准值为1kN/m，轨道垫层的高度为200毫米。
1.4.6连续梁和过梁均为矩形截面，尺寸见图集。
基础梁基础梁的尺寸；基础梁截面为梯形，顶部宽300mm，底部宽300mm。
200毫米，高度500毫米。
1.5材料选择1.5.1栏混凝土:C20 ~ C30；钢筋:采用HRB335级钢。
1.5.2基础混凝土:C20；钢筋:采用HRB335级钢。
厂区设计说明第一篇建筑设计篇一、工程概况厂区规划与建筑设计方案选址位项目建设用地面积22533㎡（33.8亩）。
单体设计包括二栋车间，一栋成品仓库，一栋原料仓库，一栋办公楼，一栋宿舍，一栋门卫，一间配电间及污水处理池。
其中1#车间为一层，计容建筑面积为4429.9平方米；2#车间为一层，计容建筑面积为8772.94平方米；成品仓库为一层，计容建筑面积为2661.58平方米；原料仓库为一层，计容建筑面积为2661.58平方米。
办公楼为三层，计容建筑面积为2410.64平方米，宿舍为三层，容建筑面积为1971.75平方米，门卫一层，计容建筑面积为40.69平方米，配电间一层，计容建筑面积为80平方米。
车间生产性质为丁类，耐火等级为二级，无地下室，无人防。
二、本工程的有关设计依据（一）1、规划、建设等部门对规划用地的要求2、规划部门提供的建筑用地地形图3、国家有关的建筑设计规范、标准及条例4、工程建设强制性条文（房屋建筑部分）（2002版）5、《民用建筑设计通则》 GB50352-20056、《工业建筑地面设计规范》 TJ37-797、《工业企业采光设计标准》 GB50033-918、《建筑设计防火规范》 GB50016-20149、《工业建筑防腐设计规范》 GB 50046-9510、国家其他相关规范规定（二）设计范围：厂区总平面规划；1#车间、2#车间、原料仓库、成品仓库、宿舍、办公楼、配电房、门卫建筑设计。
三、总平面规划整个厂区设有1个出入口。
用地范围内共设置八幢单体。
总平面规划各建筑物间距均满足相关生产性质及建筑物耐火等级方面所确定的防火间距要求。
另外，因生产车间面积较大，为此，车间四周均设有消防车通道。
厂区内共设有20辆机动车位，满足厂区内部停车要求。
详见总平面规划。
四、经济技术指标：五、单体设计一、设计范围本工程共有子项9项，分别为1#车间、2#车间、原料仓库、成品仓库、宿舍、办公楼、配电房、门卫建筑。
厂房装配式建筑设计说明专篇范文一、项目概述。
咱们这个厂房项目啊，就像是一个超级酷炫的积木搭建工程。
它位于[具体地址]，总的建筑面积是[X]平方米，主要用于[生产的产品或者功能用途]。
这个厂房在咱们这儿就像是一个工业界的“明星”，要在满足生产需求的同时，还要展现出装配式建筑的独特魅力。
二、装配式建筑设计的理念。
为啥要采用装配式建筑来设计这个厂房呢？这就好比咱们搭乐高一样，一块块预制的构件组合起来，又快又好。
装配式建筑的理念就是高效、环保、质量可控。
对于厂房来说，时间就是金钱，快速建成就能更快投入生产，早赚钱啊。
而且预制构件在工厂里生产，就像在一个标准的厨房里做菜，质量更有保障，不会像在工地现场“现炒现卖”那样容易出岔子。
同时，这种方式还环保呢，减少了现场施工的建筑垃圾，就像给地球妈妈少添点乱。
三、建筑平面与空间布局。
1. 平面布局。
从平面上看，厂房的布局那是相当的讲究。
咱们按照生产流程来规划，就像给流水线上的每个工序安排一个合适的家。
原材料从这边进来，沿着一条清晰的路线，经过各个加工环节，最后成品从那边出去。
办公区、生活区和生产区之间的关系也很和谐，既相互联系方便管理，又互不干扰。
比如说办公区靠近厂房入口，方便和外界联系，而生活区在相对独立的一侧，给员工们营造一个安静舒适的休息环境。
2. 空间布局。
在空间上，厂房有着足够的高度和宽敞的跨度。
这高度啊，就像给里面的大型设备盖了个高高的房子，让它们可以舒舒服服地工作，不会觉得憋屈。
宽敞的跨度呢，能让生产线自由伸展，就像给舞蹈演员提供一个大大的舞台，怎么跳都可以。
而且，空间布局还考虑到了采光和通风，大窗户就像厂房的大眼睛，让阳光充分照进来，自然通风就像给厂房装了个免费的空调，让里面的空气时刻保持清新。
四、装配式结构体系。
1. 结构选型。
这个厂房的结构就像是它的骨架，咱们选用了[具体结构体系，如钢框架支撑结构体系]。
为啥选这个呢？就像选一个强壮的保镖一样，这个结构体系有着很强的承载能力，可以轻松扛起厂房里的各种设备、货物还有人。
（一）标准厂房概况工业园区项目一般容积率控制在1.5以内，区块建筑密度不超过50％，标准厂房主要用于服装、玩具、灯饰、电子、机械等设计开发及加工。
标准厂房建筑类别为丙丁类，防火等级为二级，建筑合理使用年限50年。
（二）建筑物平面概况标准厂房如多层则平面多采用“H”形布局，“H”形的两侧为84米x24米的生产车间，中间为21米长的辅助用房与内走廊，可设计为四层（其中局部负一层系根据地形高差设置，为地上层，可直通室外），采用钢筋混凝土框架结构建筑，建筑耐火等级为二级。
每栋建筑面积约为15000㎡左右。
生活污水处理站由控制室与鼓风机房两个房间以及室外的多个污水处理池（构筑物）组成，总建筑面积控制在50㎡左右，控制室与鼓风机房采用砌体结构，各污水处理池均采用钢筋混凝土剪力墙结构。
生产废水处理站由控制室与设备间两个房间以及室外的多个污水处理池（构筑物）组成，总建筑面积可控制在150㎡左右，控制室与设备间采用钢筋混凝土框架结构，各污水处理池均采用钢筋混凝土剪力墙结构。
（三）建筑物立面概况标准厂房建筑一二层层高5.4米，三四层层高4.5米，电梯机房及出屋面楼梯间层高3.3米。
立面造型设计简洁、美观，外观协调统一，厂房造型规整方正有气势，采用白色、灰白色与蓝色面砖外墙与铝合金带形窗。
通过对立面门窗及墙面的划分，其建筑大气、稳重又具备韵律感。
（四）运作方式１、厂房＋办公楼＋配套生活区２、经营模式：租赁＋按揭三、标准厂房的效益分析（一）投资概况工程总投资：1200元左右/平方米，其中含：土地费（按15万元/亩计算），工程预备费（按6%计算），但未计算银行贷款利息。
（二）收益分析企业按６元／㎡全部租赁，年税收0。
4％/年产值左右。
在建标准厂房已协议出租，只等建设厂房后就投入使用。
企业通过该项目的建设，2至3年便可收回投资。
四、以往工业园区标准厂房建设的经验（一）标准厂房建设能有效节约土地，规避了不良企业入园圈地的怪圈；（二）标准厂房能有效实现企业的集约发展，特别是企业在发展之初将有限的资金用在发展产业上，能缓解企业投资压力，帮助企业把资金使用到刀刃上；（三）标准厂房能帮助不熟悉厂房建设的企业，避开厂房建设这一环节，直接利用标准厂房投产，能实现企业短期内见效益，助推企业发展；（四）标准厂房能破解园区建设初期无收益的难题，企业入驻当年便可收取租金，又可收取税金，能有效缓解园区建设资金不足的压力；（五）标准厂房能在短期内较快地提升园区人气，“零”成本吸引企业入驻；（六）标准厂房建设前期凭借对口援助单位支持，靠前期税收的滚动发展支撑；。
第二章建筑单体设计一、房型设计本项目的建筑单体有宿舍楼、食堂、工业厂房车间。
层数有1层、2层、5层满足不同功能的需要。
二、建筑造型设计工业库房采用现代建筑风格，以体现工业建筑的时代气息。
立面设计构思新颖，凸窗、空调搁板、屋面漂板等构件在立面形成体块的对比，造型简洁明快，具有强烈的动感效果。
墙面采用材料肌理及色彩的有机搭配，体现典雅的现代风格。
并通过材质的选配达到现代建筑明快有力的感觉。
三、建筑主要用料（1）墙体~工业库房建筑承重结构用轻钢结构，其它用房多采用框架结构，非承重墙及隔墙采用多孔砖，M5砂浆砌筑。
（2）外墙面工业库房建筑外墙采取复合墙板，外罩白色高弹抗裂防水涂料，其它建筑为银灰色面砖和白色高弹抗裂防水涂料。
（3）屋面：除轻钢结构库房外，其它建筑为钢筋砼现浇屋面，外加钢筋砼装饰构件板。
（4）门窗外门窗采用绿色喷涂铝合金框，无色透明玻璃。
（5）广场及道路~广场用广场砖铺地，道路为黑色沥青路面。
第三章结构设计~一、主要设计依据1．《建筑结构荷载规范》【GB50009-2006】2．《混凝土结构设计规范》【GB50010-2002】3．《建筑抗震设计规范》【GB50011-2006】4．《建筑地基基础设计规范》【GB50007-2002】5．《钢结构设计规范》【GB50017-2002】二、抗风、抗震设计标准1．抗风设计标准：基本风压：㎡）2．抗震设计标准：按基本烈度7度抗震设防。
三、主要结构材料混凝土：C20 ～ C40级钢筋：主筋— HRB335级钢（fy = 300N/mm2）箍筋、分布筋— HPB235、335级钢（fy =210~ 300N/mm2）型钢及予埋钢件：Q235B·F钢填充墙：加气砼砌块四、结构体系概述`层数结构体系地下层数地上层数抗震等级厂房1层;1轻钢结构宿舍楼5层框架结构*5综合楼5层框架结构5<根据地质勘探报告确定。
地基基础五、结构计算内力与位移按弹性方法计算，可采用TAT，SATWE等空间协同程序进行三维分析计算。

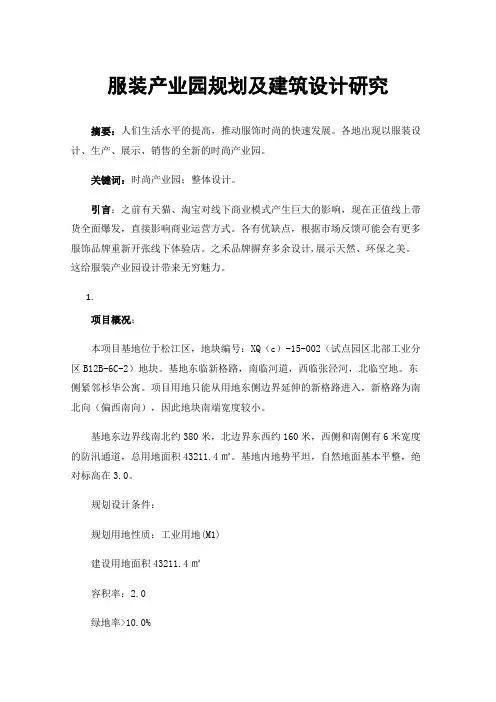

服装产业园规划及建筑设计研究摘要：人们生活水平的提高，推动服饰时尚的快速发展。
各地出现以服装设计、生产、展示、销售的全新的时尚产业园。
关键词：时尚产业园；整体设计。
引言：之前有天猫、淘宝对线下商业模式产生巨大的影响，现在正值线上带货全面爆发，直接影响商业运营方式。
各有优缺点，根据市场反馈可能会有更多服饰品牌重新开张线下体验店。
之禾品牌摒弃多余设计,展示天然、环保之美。
这给服装产业园设计带来无穷魅力。
1.项目概况：本项目基地位于松江区，地块编号：XQ（c）-15-002（试点园区北部工业分区B12B-6C-2）地块。
基地东临新格路，南临河道，西临张泾河，北临空地。
东侧紧邻杉华公寓。
项目用地只能从用地东侧边界延伸的新格路进入，新格路为南北向（偏西南向），因此地块南端宽度较小。
基地东边界线南北约380米，北边界东西约160米，西侧和南侧有6米宽度的防汛通道，总用地面积43211.4㎡。
基地内地势平坦，自然地面基本平整，绝对标高在3.0。
规划设计条件：规划用地性质：工业用地(M1)建设用地面积43211.4㎡容积率：2.0绿地率>10.0%建筑限高≤30米预制装配率达到40%（下图：红线及卫星地图）（下图：基地分析）2、规划设计2、1规划设计理念整体设计要体现“之禾”服装品牌“天人合一”东方哲学,关注环境,没有多余,呈现天然之美的理念。
（下图：车间现状）设计概念（下图：夜景鸟瞰图）项目工业厂房的设计由四层高的实体建筑和横跨在其上方的长廊式建筑组成，是整个园区建筑群的主要特色组成部分。
由于基地面积紧凑狭长，该建筑的柔和圆角有利于建筑周围大型车辆交通的畅通行驶，同时也赋予建筑特有的雕塑般的造型。
悬浮于下部实体建筑之上的约长272米的长廊式建筑体别出心裁地描述了构思新奇，不同流俗的建筑语言。
其透明的外立面与下方的实体建筑形成了鲜明的对比，既有工业建筑的厚重感，又有时代建筑的简洁性。
（下图：西北角鸟瞰图）（下图：西侧鸟瞰图）生产厂房通过立面上连续的带型条窗满足了室内自然采光的需求，同时这些带型条窗也更突出了建筑的水平向的特征。
厂房设计说明一、规划篇一、规划依据1．《中华人民共和国城市规划法》2．《城市规划编制办法》3．业主提供的地形图4．国家及地方的有关法规、规定二、规划布局本地块位于XX内，基地内已有一栋办公大楼及相关设施地理环境优越，交通运输便利。
二、建筑篇一、设计依据1．《建筑设计防火规范》（GBJ 16-87）2006年版2．《宿舍建筑设计规范》（JGJ36-2005）3．《民用建筑设计通则》（GB50352-2005）4．开发商招标文件用地红线图建设单位提出的生产、管理使用要求有关消防、环境、卫生、安全等方面要求国家及地方相关规范及规程二、单体设计整个建筑造型统一，采用实材墙面和透明的玻璃窗的虚实对比，建筑材料与色彩的合理运用，塑造出凝重大气的外观形象。
利用室外的草地和灌木绿化，加强建筑的景观效果。
立面稳重、简洁呈现现代建筑特有的气质。
三、经济技术指标总建筑面积：2115平方米（包括连廊面积）三、技术篇一、结构设计1．设计依据《建筑结构荷载规范》（GB50009—2001）《混凝土结构设计规范》（GB50010—2002）《建筑桩基技术规范》（JGJ94—94）《建筑抗震设计规范》（GB50011—2001）《地基基础设计规范》（GB50007—2002）《高强螺栓连接设计与施工规程》（JBJ82—2002）《砌体结构设计规范》（GB50003—2001）2．自然条件2．1抗震设防烈度： 6度第一组2．2场地类别：Ⅳ类2．3基本风压： 0.4KN/㎡2．4地面粗糙： B类2．5基本雪压： 0.4KN/㎡3．设计荷载标准值屋面恒荷载： 0.5KN/㎡屋面活荷载： 0.50KN/4．结构选型4.1根据建筑的使用功能要求和主体结构的高度等因素，采用框架结构，结构安全等级为二级。
4.2基础：基础拟采用独立柱基础形式，基础设计等级为乙级。
采用材料：4.3砼：基础采用 C254.4钢筋：采用HPB235、HRB335、HRB400级钢筋、冷轧带肋钢筋；4.5 钢材：Q235B、Q345B；4.6填充墙：外墙下部采用灰砂砖，上部采用压型钢板；4.7屋面：120厚钢筋混凝土现浇板二、电气设计1.设计依据—国家的有关设计规范：《供配电系统设计规范》 GB 50052-95《10kV及以下变电所设计规范》GB50053-94《低压配电设计规范》 GB50054-95《通用用电设备配电设计规范》 GB50055-93《建筑物防雷设计规范》 GB50054-95（2000年版）《建筑设计防火规范》 GB50016-2006《建筑照明设计标准》 GB 50034-2004—本工程业主提供的资料和要求；—本院内各相关专业提出的专业协作条件；其余：见总说明。
建筑设计说明1. 设计总说明1.1 工程概况1。
1。
1工程项目名称:大连艺人服装厂1。
1.2 项目位置：大连市开发区1.1.3 设计单位：大连大学建筑工程学院1。
1.4 建设规模:用地面积:797.04 m2,总建筑面积:4782.24 m21.2 工程设计的主要依据厂房建筑模数协调标准》的有关规定；市国土规划局的土地使用权属变更审批表；场地红线图;有关规范、规定。
1.3 工程设计的规模及范围1.3.1 全面贯彻适用，经济在可能条件下注意美观的建筑方针，达到设计高质量、高速度，并为施工创造有利条件。
1.3.2 满足各项设计规范前提下，考虑建筑造型及建筑特色。
1.3。
3 综合考虑周围环境及地形条件。
2 建筑2。
1 设计依据及设计要求.《工业企业总平面设计规范》GB50187—93。
《厂房建筑模数协调标准》GJG37—872。
《建筑设计防火规范》GBJ16-87（1997年版）。
业主对工程设计的要求及设想。
2.2 建筑设计公司办公楼紧靠主厂房南北向布置,建筑面积为797.04 m2，长度为4。
86m，主体六层，•一至四层为生产用房，五层为产品陈列用房，六层为办公用房，建筑两端各设楼梯1个，C轴处设电梯1个,每层层高均为3.6m，屋面采用刚性防水屋面下做PVC卷材,双层防水，以满足屋面防排水要求,屋顶采用现浇屋面。
立面造型力求简洁、明快、协调,以体现现代化厂区风格。
图1 建筑立面图3 结构3.1 设计依据及设计要求本工程结构设计依据国家现行设计规范进行设计,主要有：《混凝土结构设计规范》(GBJ10-89）《建筑结构荷载规范》（GBJ9-87）《建筑抗震设计规范》（GBJ11—89）《建筑地基基础设计规范》（GBJ7-89）《钢筋混凝土施工规范》本工程地耐力设计值120Kpa，风载为0.45KN／m2,雪重为0.2KN／m2。
走廊、卫生间、楼梯等部位使用荷载均按荷载规范取值。
抗震设防烈度为7度，设计基本地震加速度值为0.15g,本工程设计基准期为50年。
无锡新区生命科技园总部研发区GMP载体五期项目绿色建筑专项说明建设单位：无锡高新科技创业发展有限公司设计单位：信息产业电子第十一设计研究院科技工程股份有限公司（华东分院）日期：2015年5月26日一、项目概况江苏省无锡新区生命科技园总部研发区GMP载体五期项目地块位于无锡市新区硕果路南侧端头。
其地理位置十分优越，提供了良好的设计平台。
新建厂区建设成一个现代化的厂区，主要用GMP产业转化载体。
本项目总用地面积约33814.6 m2，计划新建2层（局部3层）GMP用房9栋，建筑面积约33500 m2，建筑占地面积15030 m2 ，建筑密度44.5%，容积率0.99，绿地率15%，机动车停车位94辆。
二、设计依据1.《江苏省绿色建筑设计标准》DGJ32/T173-20142.《绿色建筑评价标准》GB/T 50378-20143.《民用建筑绿色设计规范》JGJ/T229-20104.《民用建筑热工设计规范》GB50176-935.江苏省《公共建筑节能设计标准》DGJ32/J96-20106.《江苏省绿色建筑施工图设计文件编制深度规定》(2014年版)7.当地城市规划主管部门的批文：锡归高审2015第052号文件8.国家、省、市现行的法律、法规、其它相关标准和规定三、绿色建筑达标情况四、气候、气象参数项目位于江苏省无锡市，属北亚热带季风气候区，四季分明，气候温和，雨水充沛，日照充足，无霜期长。
（一）气温和辐射年平均气温15.6℃，极端最高气温38.9℃，极端最低气温-12.5℃。
夏季最热是7月，月平均气温28.0℃，冬季最冷是1月，月平均气温2.9℃。
室外四季分明，但室外舒适季节时间较短，集中在4、5、9、10月，可在过渡季节考虑被动设计，根据焓湿图对室外温湿度分析，参照ASHRAE舒适度模型，在全年8760小时中，仅有700-800小时的室外环境符合舒适需求，该地块设计需要考虑足够的室内采暖和空调措施。
服装厂的防火要求1.建筑防火要求(1)服装生产按火灾危险分类属于丙类生产。
生产厂房的耐火等级、厂房的层数、最大允许占地面积、防火间距和疏散距离应遵守现行《建筑设计防火规范》的有关规定。
（2）服装厂不得设于易燃建筑内。
(3)服装厂应为独立建筑。
在同一幢建筑内除设立服装工厂及其附属设施〔如门市部)外，不得有居民混居或作其他用途。
不得在服装工厂的同一建筑内建筑职工宿舍。
如现有建筑内既有服装工厂、又住有居民时，应逐步迁出一方，或在服装工厂内安装消防水喷淋设施加以补救。
（4）服装生产中周转性原料、半成品、成品可临时存于车间，但储存地点需用实体墙、防火门与生产场地隔离。
长时间储存的原料、成品应存于库房内，库房与生产车间应完全隔离，禁止将原料、半成品、成品储存在生产工场，尤其不可堆在机器设备边上和消防设施周围。
(5)服装工厂应保持疏散通道畅通，服装工厂与居民等共用一幢建筑时，不得相互封堵通道。
(6)设置与生产情况相适应的消防装备和灭火器材。
棉花堆垛着火时，要用泡沫、直流水等对棉花有渗透性的灭火剂扑救，并在灭火后仔细检查堆垛内部深处有无持续阴燃的现象。
2.安全管理要求（1）厂房及库房内要设有良好的通风装置，库房内应经常保持阴凉干燥，防止物资蓄热自燃口在不影响生产的情况下，厂房内要保持较高的相对湿度，以防废絮、线绒、布屑等飞扬。
（2）机台布置要合理.横向相隔两行，纵向相隔十排即需留出不少于2m宽的纵横相连的通道，四周要留出不少于1.2m宽的墙距，不能在通道上和墙距里堆放原材料或成品。
(3)生产车问和储存原料及成品的仓库内禁止一切明火，禁止使用电热器具。
（4)对棉、布、绒、毛等原料，要认真进行加工前的检验，防止把硝、磷、火柴、铁屑、砂粒等杂物带人加工工序。
（5)建立与健全岗位防火责任制，及时清扫废絮、线绒、布屑等杂物，每天下班前要彻底清扫。
(6)生产中使用的棉花，应单独存放，从严管理。
（7）部的温度，如遇温度升高，应翻垛散热。
第一章设计总说明一．设计依据1．2013年，甲方与中交第四航务工程勘察设计院有限公司签订的建设工程设计合同；2．甲方向乙方提交的有关基础资料：《建筑规划条件通知书》、红线图、地形图电子文件；3．甲乙双方多次研讨磋商形成和制定的相关设计文件；二．项目概况1．建设地点：本项目位于广西南宁。
2．建设规模：总用地面积：32387.36㎡3．项目组成本次设计由两栋厂房、车间、研发楼、检测中心及地下室组成，子项名称及设计号编排如下：（1）厂房、车间、研发楼、检测中心：5F/22.65米，13F/71.25米，17F/86.85米，3F/16.65米；（2）地下室：-1层，-1F/5.40米。
4．建筑等级：一级5．建筑性质：科创控股集团南宁医药健康产业园项目：地上分为两栋厂房和厂房配套用房，其中监测中心位于一～三层为裙房，四层为裙房屋顶，四层以上为2个高层塔楼（车间、研发楼）。
地下室一层主要为机动车库；6．建筑类别及耐火等级：地上部分和地下室耐火等级均为一级；7．结构形式：为框架剪力墙结构；8．设计合理使用年限：50年9．抗震设防烈度：6度三．设计范围1．本次设计范围：本次设计为初步设计，设计范围包括两栋厂房、研发楼、车间、检测中心的建筑以及地下室的建筑、结构、给排水、采暖通风、强电、弱电设计，总图设计。
本次设计出图总建筑面积约107703.93平米，其中地下建筑面积：11272.00平米，地上建筑面积：96431.93 平米。
2．除地下车库、地上非机动车位、设备用房，其余部分室内二次装修由业主另行委托设计。
3．总图景观设计由业主另行委托设计。
4. 外立面玻璃幕墙及铝塑板、二次装修由业主另行委托设计。
四．设计指导思想1. 执行国家方针政策,满足城市规划要求。
2. 功能分区合理,交通流线顺畅。
3. 套型布置合理，设施配置齐全。
4. 全方位精细化设计，节省资源，节约投资。
5. 节能措施得当，有利可持续发展。
6. 环境舒适优美,人文与生态并重。
建筑设计说明
1. 设计总说明
1.1 工程概况
1.1.1工程项目名称：大连艺人服装厂
1.1.2 项目位置：大连市开发区
1.1.3 设计单位：大连大学建筑工程学院
1.1.4 建设规模：用地面积：797.04 m2，总建筑面积：478
2.24 m2
1.2 工程设计的主要依据
厂房建筑模数协调标准》的有关规定；
市国土规划局的土地使用权属变更审批表；
场地红线图；
有关规范、规定。
1.3 工程设计的规模及范围
1.3.1 全面贯彻适用，经济在可能条件下注意美观的建筑方针，达到设计高质量、高速度，并为施工创造有利条件。
1.3.2 满足各项设计规范前提下，考虑建筑造型及建筑特色。
1.3.3 综合考虑周围环境及地形条件。
2 建筑
2.1 设计依据及设计要求。
《工业企业总平面设计规范》GB50187-93。
《厂房建筑模数协调标准》GJG37-872。
《建筑设计防火规范》GBJ16-87(1997年版)。
业主对工程设计的要求及设想。
2.2 建筑设计
公司办公楼紧靠主厂房南北向布置，建筑面积为797.04 m2，长度为4.86m，主体六层，•一至四层为生产用房，五层为产品陈列用房，六层为办公用房，建筑两端各设楼梯1个，C轴处设电梯1个，每层层高均为3.6m，屋面采用刚性
防水屋面下做PVC卷材，双层防水，以满足屋面防排水要求，屋顶采用现浇屋面。
立面造型力求简洁、明快、协调，以体现现代化厂区风格。
图1 建筑立面图
3 结构
3.1 设计依据及设计要求
本工程结构设计依据国家现行设计规范进行设计，主要有：
《混凝土结构设计规范》（GBJ10-89）
《建筑结构荷载规范》（GBJ9-87）
《建筑抗震设计规范》（GBJ11-89）
《建筑地基基础设计规范》（GBJ7-89）
《钢筋混凝土施工规范》
本工程地耐力设计值120Kpa,风载为0.45KN／m2,雪重为0.2KN／m2。
走廊、卫生间、楼梯等部位使用荷载均按荷载规范取值。
抗震设防烈度为7度，设计基本地震加速度值为0.15g，本工程设计基准期为50年。
3.2 结构设计
厂房采用全框架结构，楼屋面全现浇，抗震设计依据：“小崐震不坏，中震可修，大震不倒”的原则，在设计中做到强柱弱梁，强剪弱弯，不考虑竖向地震
荷载作用。
结构构件设计：现浇板，取板厚0.1m，框架梁尺寸0.25×0.6m，次梁尺寸0.25×0.4m，钢筋为Ⅰ、Ⅱ级钢，崐混凝土强度等级为C20。
3.2.1 屋面工程
执行《屋面工程技术规范》，<GB50345-2004>,本单项工程屋面防水等级为2级；
结构层：钢筋混凝土屋面板
找坡层：1：8水泥膨胀珍珠岩找坡20%
找平层：1：3水泥水泥砂浆，砂浆中掺聚丙烯或锦纶-6吸纳为0.75-0.9kg/m3 防水层：3厚BAC双面自粘防水卷材
保温层：挤塑聚苯乙烯泡沫板72厚
隔离层：干铺无纺聚酯纤维布一层
垫层：粗砂
保护层：250*250*25，C20预制混凝土板，缝宽5-8，1：1水泥砂浆填缝。
3.2.2 砌体工程
室内地面标高以下砌体材料采用MU10机制结页岩砖，M5水泥砂浆；
外墙采用外保温复合墙体（从－0.300标高起），其内为300厚粉煤灰砖，内隔墙为180mm，楼梯间墙厚240mm；
外墙采用50mm厚挤塑聚苯乙烯保温板（XPS板）外保温，外窗台窗框采用20mm厚聚苯乙烯保温板外保温（XPS板）；
外墙、外梁柱外保温构造详见：国标02J121－1说明及相应保温构造；
墙体、外梁柱、檐口、门窗洞口等保温措施执行国家及辽宁省有关节能建筑规定。
3.2.3 楼地面工程
地面下基土应均匀、密实。
填土质量应符合现行国家标准的有关规定。
填土应分层夯实。
每层夯实后的压实系数不应小于0.94。
3.2.4 门窗工程
本工程采用单框中空双玻璃塑钢门窗，空气层厚>12mm，其传热系数不大于2.70w/(m.k)。
门窗的气密性不低于四级，水密性不低于三级，抗压风性能不低于四级，空气隔声性能不低于三级。
门窗下料加工前，应对现场砌体洞口尺寸进行测量校准。
表1：门窗表
4 给排水
4.1 设计依据
建筑设计防火规范GBJ16-87（1997年版）
4.2 给水设计
4.2.1 用水量
本工程为多层丙类厂房，体积〉10000m3，室内消防用水量10L／S，室外消防用水量25L／S。
4.2.2 给水系统
室内每层均布10只室内单栓消火栓，室外设二只室外地上式消火栓，利用市政自来水压力直接供水，管网在厂房室外地下成环。
室外消火栓设在计量水表前，室内消火栓设在计量水表后。
4.3 排水设计
本工程仅有雨水排水。
南通暴雨强度为2.17L／S100 m2。
径流系数取0.8，雨水排水量为401.9L／S ，用二根d500混凝土管排水附近河道。
5 电气
5.1 设计依据
《建筑照明设计标准》GB50034-92
《供配电系统设计规范》GBJ50052-95
《建筑设计防火规范》GBJ16-87(1997年版)
《火灾自动报警系统设计规范》GB50116-98
其它现行的有关国家规范、规程。
其它专业提供的技术条件及要求。
5.2 设计内容
本车间配电系统、照明、动力、火灾报警及防雷系统。
5.3 配电系统
5.3.1 电源引自厂区变电所，动力、照明各采用一根铠装电缆埋地引入车间动力、照明配电总柜。
5.3.2 自配电总柜采用放射式向动力及照明分配电箱（崐屏）供电。
5.4 管线敷设
动力及配电干线采用铜芯线或电缆穿镀锌钢管沿墙或埋地敷设。
照明线路采用铜芯线穿镀锌钢管沿墙暗敷或沿钢梁明敷。
5.5 火灾报警
楼道内设置两台火灾显示盘，每隔24米设置一只手动报警按钮，火灾报警控制设置于传达室。
5.6 防雷及接地
本建筑属三类防雷建筑，利用金属屋面作接闪器。
引下线利用柱内对角钢筋，采用人工接地装置，接地电阻小于10欧姆。
6 消防专篇
6.1 设计依据
《建筑设计防火规范》GBJ16-87 及局部修改条文。
《建筑灭火器配置设计规程》GBJ140-90
6.2 总图消防
新建车间、办公楼建筑耐火等级为二级，生产的火灾危险性为丙类，建筑面积为4782.24 m2。
6.3 给水排水消防措施
室内每层均布10只室内单栓消火栓，室外设二只室外地上式消火栓，满足消防要求。
