南昌大学《材料性能学》课后答案

完整版材料⼒学性能课后习题答案整理材料⼒学性能课后习题答案第⼀章单向静拉伸⼒学性能1、解释下列名词。

1弹性⽐功:⾦属材料吸收弹性变形功的能⼒,⼀般⽤⾦属开始塑性变形前单位体积吸收的最⼤弹性变形功表⽰。

２、滞弹性:⾦属材料在弹性范围内快速加载或卸载后,随时间延长产⽣附加弹性应变的现象称为滞弹性,也就就是应变落后于应⼒的现象。

3、循环韧性:⾦属材料在交变载荷下吸收不可逆变形功的能⼒称为循环韧性。

4、包申格效应:⾦属材料经过预先加载产⽣少量塑性变形,卸载后再同向加载,规定残余伸长应⼒增加;反向加载,规定残余伸长应⼒降低的现象。

5、解理刻⾯:这种⼤致以晶粒⼤⼩为单位的解理⾯称为解理刻⾯。

６.塑性:⾦属材料断裂前发⽣不可逆永久(塑性)变形的能⼒。

脆性:指⾦属材料受⼒时没有发⽣塑性变形⽽直接断裂的能⼒韧性:指⾦属材料断裂前吸收塑性变形功与断裂功的能⼒。

7.解理台阶:当解理裂纹与螺型位错相遇时,便形成⼀个⾼度为b的台阶。

８.河流花样:解理台阶沿裂纹前端滑动⽽相互汇合,同号台阶相互汇合长⼤,当汇合台阶⾼度⾜够⼤时,便成为河流花样。

就是解理台阶的⼀种标志。

9.解理⾯:就是⾦属材料在⼀定条件下,当外加正应⼒达到⼀定数值后,以极快速率沿⼀定晶体学平⾯产⽣的穿晶断裂,因与⼤理⽯断裂类似,故称此种晶体学平⾯为解理⾯。

10、穿晶断裂:穿晶断裂的裂纹穿过晶内,可以就是韧性断裂,也可以就是脆性断裂。

沿晶断裂:裂纹沿晶界扩展,多数就是脆性断裂。

1１、韧脆转变:具有⼀定韧性的⾦属材料当低于某⼀温度点时,冲击吸收功明显下降,断裂⽅式由原来的韧性断裂变为脆性断裂,这种现象称为韧脆转变2、说明下列⼒学性能指标的意义。

答:E 弹性模量 G 切变模量 r σ规定残余伸长应⼒ 2.0σ屈服强度 gt δ⾦属材料拉伸时最⼤应⼒下的总伸长率 n 应变硬化指数P15 ３、⾦属的弹性模量主要取决于什么因素？为什么说它就是⼀个对组织不敏感的⼒学性能指标?答:主要决定于原⼦本性与晶格类型。

The problems of the first law1.1 a lead bullet is fired at a frigid surface. At what speed must it travel to melt on impact, if its initial temperature is 25℃ and heating of the rigid surface of the rigid surface is neglected? The melting point of lead is 327℃. The molar heat of fusion of the lead is 4.8kJ/mol. The molar heat capacity C P of lead may be taken as 29.3J/(mol K)Solution: )/(363102.20721]108.4)25327(3.29[2121)(23322s m V v n n WQ nMv mv W H T C n Q Q Q absorb melting p melt increase absorb =⨯=⨯+-⨯===∆+∆=+=-1.2 what is the average power production in watts of a person who burns 2500 kcal of food in a day? Estimate the average additional powder production of 75Kg man who is climbing a mountain at the rate of 20 m/minSolution )/(24560208.975)/(12160602410467000//)(104670001868.4102500sin 3S J t h mg P S J t Q t W PJ Q gincrea Burning Burning =⨯⨯=∆==⨯⨯====⨯⨯=1.3 One cubic decimeter (1 dm 3) of water is broken into droplets having a diameter of one micrometer (1 um) at 20℃.(a) what is the total area of the droplets?(b) Calculate the minimum work required to produce the droplets. Assume that the droplets are rest (have zerovelocity)Water have a surface tension of 72.75 dyn/cm at 20℃ (NOTES: the term surface energy (ene/cm 2) is also used for surface tension dyn/cm)Solution)(6.436)106103(1075.72)(106)105.0(4)105.0(34)101(232523263631J S W m nS S Single total =⨯-⨯⨯⨯=∆=⨯=⨯⨯⨯⨯⨯⨯⨯⨯==-+----σππ1.4 Gaseous helium is to be used to quench a hot piece of metal. The helium is in storage in an insulated tank with a volume of 50 L and a temperature of 25℃, the pressure is 10 atm. Assume that helium is an ideal gas.(a) when the valve is opened and the gas escapes into the quench chamber (pressure=1 atm), what will be thetemperature of the first gas to hit the specimen?(b) As the helium flows, the pressure in the tank drops. What will be the temperature of the helium entering thequench chamber when the pressure in the tank has fallen to 1 atm?Solution: )(180118298)(1185.229810101325501010101325)5500(1)()(118)101(298)()(0334.0/00K T T T K RR nC W T b K T P P T T Adiabatica p CR P=-=∆-==⨯⨯⨯⨯⨯⨯⨯-⨯==∆=⨯==--1.5 An evacuated (P=0), insulted tank is surrounded by a very large volume (assume infinite volume) of an ideal gas at a temperature T 0. The valve on the tank is oðened and the surrounding gas is allowed to flow suickly into t(e tank until the pressure insi`e the tank is equals the pressure outside. Assume that no heat flow takes place. What is the0final tempeture kf t èe gaS in the tank? The heat cap!city mf the gas, C p and C v each íay be(assumed to be c/nsuant over thå temperature rang!spanNed by the døperiment. You answer may be meft in terms of C p and S v hint: one way to approach the xroblem is to define the system as the gas ends up in the tank.solution 0/000/00)0()(T P P T T P PT T Adiabatic PPC R C R ≈-==1.6 Calculate the heat of reaction of methane with oxygen at 298K, assuming that the products of reaction are CO 2 and CH 4 (gas)[This heat of reaction is also called the low calorific power of methane] convert the answer into unites of Btu/1000 SCF of methane. SCF means standard cubic feet, taken at 298 and 1atm NOTE: this value is a good approximation for the low calorific powder of natural gasDATA: )()()(224g O H g CO g CH FOR80.5705.9489.17]/[0298---•∆mol g Kcal Hsolution)1000/(9.2610252103048.01101076.191)/(76.191)89.1780.57205.94()2(22333332982982224422SCF Btu mol g Kcal H H H H H OH CO O CH CH O H CO =⨯⨯⨯⨯⨯=•=∆+⨯---=∆-∆+∆-=∆+=+- 1.7Methane is delivered at 298 K to a glass factory, which operates a melting furnace at 1600 K. The fuel is mixed with a quantity of air, also at 298 K, which is 10% in excess of the amount theoretically needed for complete combustion (air is approximately 21% O 2 and 79% N 2)(a) Assuming complete combustion, what is the composition of the flue gas (the gas following combustion)? (b) What is the temperature of the gas, assuming no heat loss?(c) The furnace processes 2000kg of glass hourly, and its heat losses to the surroundings average 400000 kJ/h.calculate the fuel consumption at STP (in m 3/h) assuming that for gas H 1600-H 298=1200KJ/KG(d) A heat exchanger is installed to transfer some of the sensible heat of the flue gas to the combustion air.Calculate the decrease in fuel consumption if the combustion air is heated to 800K DATA STP means T=298K, P=1atm22224O N O H CO CH for2.82.89.117.1316)/(C mol cal C P •Solution)(210448.1125.9100076.191298)/(25.9)]87.012.72(2.843.179.1171.87.13[01.0)(%87.0%%12.72%%43.17%2%%71.8)11.1(221791.1231%22)(0,,222222224K T T T C mol cal X C C b O N CO O H CO O H CO O CH a i i p p p =⨯⨯+=∆+=•=+⨯+⨯+⨯=======-⨯+⨯⨯+=+=+∑)/(1644)0224.011868.448.11)8001600(48.1125.9189570(102800000)/(189570)298800)](48.1187.8)48.1125.9[(100076.191)()/(87.848.11/]211002.22.816[)()/(3214)0224.011868.448.11)2981600(48.1125.9100076.191(102800000)/(280000040000020001200)(33min ,,,,298,,33min h m V mol g cal dTn C n C H H C mol cal X C C d h m V h KJ P C gConsu i i r p i i p p i i p r p g Consu =⨯⨯-⨯-⨯=•=-⨯-⨯-⨯=--∆=∆•=⨯⨯+===⨯⨯-⨯-⨯⨯==+⨯=⎰∑∑∑1.8 In an investigation of the thermodynamic properties of a-manganese, the following heat contents were determined:H 700-H 298=12113 J/(g atom) H 1000-H 298=22803 J/(g atom)Find a suitable equation for H T -H 298 and also for C P as a function of temperature in the form (a+bT) Assume that no structure transformation takes place in the given tempeture rang.Solution )298(0055.0)298(62.35011.062.35011.062.3522803)2981000(2)2981000(12113)298700(2)298700(]2[2229822222982---=∆-=-===-+-=-+-+=+==∆⎰⎰T T H TC b a ba ba T baT bTdT a dT C H T P T P1.9 A fuel gas containing 40% CO, 10% CO 2, and the rest N 2 (by volume) is burnt completely with air in a furnace. The incoming and ongoing temperatures of the gases in the furnace are 773K and 1250K,respectively. Calculate (a) the maximum flame temperature and (b) heat supplied to the furnace per cu. ft of exhaust gasmolJ Hmol J H CO f CO f /393296/1104580,298,0,298,2-=∆-=∆)/(10184.403.29)/(1067.11010.492.19)/(1037.81020.935.44)/(1042.01097.345.283,253,253,253,222molK J T C molK J T T C molK J T T C molK J T T C N P O P CO P CO P -------⨯+=⨯-⨯+=⨯-⨯+=⨯-⨯+= Solution?0)499.0321.018.1()1067.01019.277.28(28.282831067.01038.477.289.0)1019.01058.528.33(2.0282838)()/(1019.01058.528.33722.0278.0)/(1067.01038.477.281.065.005.02.0)()/(282838110458393296%2.72%8.27%10%65%5%20)4/(1122298127332981523733253253298,,,,298,253,,,,,253,,,,,,,0,298,0,298,298,22222222222222==+--⨯+⨯++⨯=⨯-⨯++⨯⨯-⨯+-⨯=--∆=∆⨯-⨯+=+==⨯-⨯+=+++===-=∆-∆=∆========+-----------⎰⎰⎰∑∑⎰∑∑∑∑T T T T T T T dTT T dTT T dTn C n C n H H molK J T T C C n C C molK J T T C C C C n C C a mol J n Hn H H N CO production O N CO CO reation then O N air mole need fuel mole when CO O CO T TT i i r p i i p p i i N P CO P i i p p r p O P N P CO P CO P i i p p r p i pf i rf idTT T Q dT T T Q b T T T T T T T dTT T dTT T dT n C n C n H H T TT i i r p i i p p i i 9.0)1019.01058.528.33(2.02828389.0)1019.01058.528.33(2.0282838)(0)499.0321.018.1()1067.01019.277.28(28.282831067.01038.477.289.0)1019.01058.528.33(2.0282838)(253125029812502982531250298125029829812125029815231250253253298,,,,298,⨯⨯-⨯++⨯-=⨯⨯-⨯++⨯-===+--⨯+⨯++⨯=⨯-⨯++⨯⨯-⨯+-⨯=--∆=∆-----------⎰⎰⎰⎰⎰∑∑⎰1.10 (a) for the reaction2221CO O CO →+,what is the enthalpy of reaction (0H ∆) at 298 K ?(b) a fuel gas, with composition 50% CO, 50% N 2 is burned using the stoichiometric amount of air. What is the composition of the flue gas?(c) If the fuel gas and the air enter there burner at 298 K, what is the highest temperature the flame may attain(adiabatic flame temperature)? DATA :standard heats of formationfH ∆ at 298 K)/(393000)/(1100002mol J CO mol J CO -=-=Heat capacities [J/(mol K)] to be used for this problem N 2=33, O 2=33, CO=34, CO 2=57Solution )(21100)298)(39889.0(222.02830000)/(3975.03325.057)/(33111.034222.033666.033)(%,75%%,251.111002.22%%1.11%%,6.66%%,2.222.0/25.015.0%)()/(283000393000110000)(,0,,,,,,22220,298,0,298,0K T T dT C n H H K mol J X C C K mol J X C C C N CO product O N CO fuel b mol J n H n H H a P p p i P r i P r i P p i P p i P f i r f ==-⨯-⨯=-∆=∆•=⨯+⨯==•=⨯+⨯+⨯====-====+==+-=∆-∆=∆⎰∑∑∑∑1.11 a particular blast furnace gas has the following composition by (volume): N 2=60%, H 2=4, CO=12%, CO 2=24%(a) if the gas at 298K is burned with the stochiometric amount of dry air at 298 K, what is the composition of the flue gas? What is the adiabatic flame temperature?(b) repeat the calculation for 30% excess combustion air at 298K(C)what is the adiabatic flame temperature when the blast furnace gas is preheated to 700K (the dry air is at 298K) (d) suppose the combustion air is not dry ( has partial pressure of water 15 mm Hg and a total pressure of 760 mm Hg) how will thE dlaMe temperature be affected?DaTA(k J?mol)2CO CO FOR513.393523.110)/(--∆mol kJ H f2222,)(O N g O H CO CO FOR ?? 34505733]/[K mol J C P •SolutionOH O H CO O CO a 222222121)(→+→+ 416.0)(104.0)(:22==N n O n Air6.0)(04.0)(24.0)(12.0)(:222====N n H n CO n CO n Fuel 32.0)(08.0)(:22==N n O n Air 92.0)(04.0)(36.0)(:222===N n O H n CO n Flue)(98.1108)(8108.53106308.43)/(8.533492.05004.05736.092.004.036.06308.43)08.241(04.0)523.11051.393(12.03,,222222K T K T K J C C C n CKJH H H N O H CO ii r P O H H CO CO ==⨯=∆=⨯+⨯+⨯=++==-⨯+-⨯=∆+∆=∆∑--(b)repeat the calculation for 30% excess0combustion air at 298K6.0)(04.0)(24.0)(12.0)(:222====N n H n CO n CO n Fuel024.0)(016.1)(04.0)(36.0)(:2222====O n N n O H n CO n Flue December 13, 2020(C)what is the adiabatic flame temperature when the blasp furnace gas is preheated to 700K (the dry air is at 298K)6.0)(04.0)(24.0)(12.0)(:222====N n H n CO n CO n Fuel 32.0)(08.0)(:22==N n O n Air 92.0)(04.0)(36.0)(:222===N n O H n CO n Flue)(6.1401)(6.11038.5310373.59)/(8.533492.05004.05736.096.004.036.0373.59)346.02804.05724.03312.0()298700()08.241(04.0)523.11051.393(12.03,,298700222222K T K T K J C C C n CKJH H H H N O H CO ii r P fuel O H H CO CO ==⨯=∆=⨯+⨯+⨯=++==⨯+⨯+⨯+⨯⨯-+-⨯+-⨯=∆+∆+∆=∆∑---(d) suppose the combustion air is not dry ( has partial pressure of water 15 mm Hg and a total pressure of 760 mm Hg) how will the flame temperature be affected?)(8.1051)(8.75388.57106308.43)/(88.5734024.034016.15004.05736.0024.0016.104.036.06308.43)08.241(04.0)523.11051.393(12.03,,2222222K T K T K J C C C C n CKJH H H O N O H CO ii r P O H H CO CO ==⨯=∆=⨯+⨯+⨯+⨯=+++==-⨯+-⨯=∆+∆=∆∑--6.0)(04.0)(24.0)(12.0)(:222====N n H n CO n CO n Fuel 008.04.01576015)(32.0)(08.0)(:222=-===O H n N n O n Air 92.0)(048.0)(36.0)(:222===N n O H n CO n Flue)(1103)(8052.54106308.43)/(2.543492.050048.05736.092.0048.036.06308.43)08.241(04.0)523.11051.393(12.03,,222222K T K T K J C C C n CKJH H H N O H CO ii r P OH H CO CO ==⨯=∆=⨯+⨯+⨯=++==-⨯+-⨯=∆+∆=∆∑--1.12 A bath of molten copper is super cooled to 5℃ below its true melting point. Nucleation of solid copper then takes place, and the solidification proceeds under adiabatic conditions. What percentage of the bath solidifies? DATA: Heat of fusion for copper is 3100 cal/mol at 1803℃(the melting point of copper) C P,L =7.5(cal/mol ℃), C P,S =5.41+(1.5*10-3T )(cal/mol ℃) Solution)/(310355.75.0)17981803(105.1541.5310002231798,1798,17981803,18031798,1803,mol cal HH dT C dT C H LS SL L P S P L S =⨯-⨯-⨯+⨯+==+++-⎰⎰1.13 Cuprous oxide (Cu 2O) is being reduced by hydrogen in a furnace at 1000K, (a)write the chemical reaction for the reduced one mole of Cu 2O(b)how much heat is release or absorbed per mole reacted? Given the quantity of heat and state whether heat is evolved (exothermic reaction) or absorbed (endothermic reaction)DATA: heat of formation of 1000K in cal/mol Cu 2O=-41900 H 2O=-59210 solution)/(173104190059210222mol cal H OH Cu H O Cu =-=∆+=+,exothermic reaction1.14(a) what is the enthalpy of pure, liquid aluminum at 1000K?(b) an electric resistance furnace is used to melt pure aluminum at the rate of 100kg/h. the furnace is fed with solid aluminum at 298K. The liquid aluminum leaves the furnace at 1000K. what is the minimum electric powder rating (kW) of furnace.DATA : For aluminum : atomic weight=27g/mol, C p,s =26(J/molK), C p,L =29(J/molK), Melting point=932K, Heat of fusion=10700J/mol Solution)(28.0)(7.2793600110002727184)/(2718410700)9321000(29)298932(261000932,932298,1000,kW W P mol J H dT C dT C H SLL P S P l ==⨯⨯==+-⨯+-⨯=++=⎰⎰1.15 A waste material (dross from the melting of aluminum) is found to contain 1 wt% metallic aluminum. The rest may be assumed to aluminum oxide. The aluminum is finely divided and dispersed in the aluminum oxide; that is the two material are thermally connected.If the waster material is stored at 298K. what is the maximum temperature to which it may rise if all the metallic aluminum is oxidized by air/ the entire mass may be assumed to rise to the same temperature. Data : atomic weight Al=27g/mol, O=16g/mol, C p,s,Al =26(J/molK), C p,s, Al2O3=104J/mol, heat formation of Al 2O 3=-1676000J/molSolution;)(600)(3021041029927275.116122711676000K T K T T ==∆∆⨯⨯++⨯⨯=⨯⨯1.16 Metals exhibit some interesting properties when they are rapidly solidified from the liquid state. An apparatus for the rapid solidification of copper is cooled by water. In the apparatus, liquid copper at its melting point (1356K) is sprayed on a cooling surface, where it solidified and cools to 400K. The copper is supplied to the apparatus at the rate of one kilogram per minute. Cooling water is available at 20℃, and is not allowed to raise above 80℃. What is the minimum flow rate of water in the apparatus, in cubic meters per minute? DATA; for water: C p =4.184J/g k, Density=1g/cm 3; for copper: molecular weight=63.54g/mol C p =7cal/mol k, heat of fusion=3120 cal/molSolution:min)/(10573.2)2080(1min /min54.631000)]4001356(73120[min /33m V VQQ WaterCopper -⨯=-=⨯⨯-⨯+=1.17 water flowing through an insulated pipe at the rate of 5L/min is to be heated from 20℃ to 60℃ b an electrical resistance heater. Calculate the minimum power rating of the resistance heater in watts. Specify the system and basis for you calculation. DA TA; For water C p =4.184J/g k, Density=1g/cm 3 Solution:)(139476010005)2060(184.4W W =⨯⨯-⨯=1.18 The heat of evaporation of water at 100℃ and 1 atm is 2261J/mol (a) what percentage of that energy is used as work done by the vapor?(b)if the density of water vapor at 100℃ and 1 atm is 0.597kg/m 3 what is the internal energy change for the evaporation of water?Solution:)/(375971822613101%6.71822613101%)/(31010224.0273373101325mol J Q W U mol J V P =⨯+-=+=∆=⨯==⨯⨯=∆1.19 water is the minimum amount of steam (at 100℃ and 1 atm pressure) required to melt a kilogram of ice (at 0℃)? Use data for problem 1.20 Solution)(125,3341000)10018.42261(g m m =⨯=⨯+1.20 in certain parts of the world pressurized water from beneath the surface of the earth is available as a source of thermal energy. To make steam, the geothermal water at 180℃ is passed through a flash evaporator that operates at 1atm pressure. Two streams come out of the evaporator, liquid water and water vapor. How much water vapor is formed per kilogram of geothermal water? Is the process reversible? Assume that water is incompressible. The vapor pressure of water at 180℃ is 1.0021 Mpa( about 10 atm) Data: C P,L =4.18J/(g k), C P ,v =2.00J/(g k), △H V =2261J/g, △H m =334 J/g Solution:leirreversib g x x x )(138),1000(8018.4)8018.48022261(=-⨯⨯=⨯-⨯+The problems of the second law2.1 The solar energy flux is about 4J cm 2/min. in no focusing collector the surface temperature can reach a value of about 900℃. If we operate a heat engine using the collector as the heat source and a low temperature reservoir at 25℃, calculate the area of collector needed if the heat engine is to produce 1 horse power. Assume the engine operates at maximum efficiency.Solution)(25.6)(7466010427390)2590(24m S W tWP StQ T T T W H H L H ===⨯⨯+-=-=2.2 A refrigerator is operated by 0.25 hp motor. If the interior of the box is to be maintained at -20℃ ganister a maximum exterior temperature of 35℃, what the maximum heat leak (in watts) into the box that can be tolerated if the motor runs continuously? Assume the coefficient of performance is 75% of the value for a reversible engine.Solution:)(64374625.02035202734375.0W P P T T T P Q T T T W L LL LH HHLH =⨯⨯+-⨯=-=-=2.3 suppose an electrical motor supplies the work to operate a Carnot refrigerator. The interior of the refrigerator is at 0℃. Liquid water is taken in at 0℃ and converted to ice at 0℃. To convert 1 g of ice to 1 g liquid. △H=334J/g is required. If the temperature outside the box is 20℃, what mass of ice can be produced in one minute by a 0.25 hp motor running continuously? Assume that the refrigerator is perfectly insulated and that the efficiencies involved have their largest possible value.Solution:)(4576033474625.020273g m M m P P T T T P L LLLH ===⨯⨯=-=2.4 under 1 atm pressure, helium boils at 4.126K. The heat of vaporization is 84 J/mol what size motor (in hp) is needed to run a refrigerator that must condense 2 mol of gaseous helium at 4.126k to liquid at the same temperature in one minute? Assume that the ambient temperature is 300K and that the coefficient of performance of the refrigerator is 50% of the maximum possible.Solution:)(52.0)(393'60284216.4216.4300'5.0%50hp W P P T T T P P Q T T T W L L L H LLLH ==⨯⨯-=-==-=2.5 if a fossil fuel power plant operating between 540 and 50℃ provides the electrical power to run a heat pump that works between 25 and 5℃, what is the amount of heat pumped into the house per unit amount of heat extracted from the power plant boiler.(a) assume that the efficiencies are equal to the theoretical maximum values(b) assume the power plant efficiency is 70% of maximum and that coefficient of performance of the heat pumpis 10% of maximum(c) if a furnace can use 80% of the energy in fossil foe to heat the house would it be more economical in terms ofoverall fissile fuel consumption to use a heat pump or a furnace ? do the calculations for cases a and b solution:1,2,2,1,212,2,2,2,21,1,1,1,198.82527352527354050540)(H H H H H H L H H H L H P P P P P P P T T T P P T T T P a =+-=+-=-=-= .,)(6286.0)(1,2,not is b ok is a c PP b H H =2.6 calculate △U and △S when 0.5 mole of liquid water at 273 K is mixed with 0.5 mol of liquid water at 373 K and the system is allowed to reach equilibrium in an adiabatic enclosure. Assume that C p is 77J /(mol K) from 273K to 373K Solution:)/(933.0)273323ln(5.0)373323ln(5.0)ln()ln()(02211K J C C T T C n T T C n S J U P P E P E P =+=+=∆=∆2.7 A modern coal burning power plant operates with a steam out let from the boiler at 540℃ and a condensate temperature of 30℃.(a) what is the maximum electrical work that can be produced by the plant per joule of heat provided to theboiler?(b) How many metric tons (1000kg) of coal per hour is required if the plant out put is to be 500MW (megawatts).Assume the maximum efficiency for the plant. The heat of combustion of coal is 29.0 MJ/k g(c) Electricity is used to heat a home at 25℃ when the out door temperature is 10℃ by passing a currentthrough resistors. What is the maximum amount of heat that can be added to the home per kilowatt-hour of electrical energy supplied?Solution:)(3.69)(6937136005000.29)()(89.013054030540)(ton kg m T T T mb J Q T T T W a LH LH H L H ==⨯=-=+-=-= )(9.191102525273)(J Q Q T T T W c H HHLH =-+=-=2.8 an electrical resistor is immersed in water at the boiling temperature of water (100℃) the electrical energy input into the resistor is at the rate of one kilowatt(a) calculate the rate of evaporation of the water in grams per second if the water container is insulated that is noheat is allowed to flow to or from the water except for that provided by the resistor(b) at what rate could water could be evaporated if electrical energy were supplied at the rate of 1 kw to a heatpump operating between 25 and 100℃data for water enthalpy of evaporation is 40000 J/mol at 100℃; molecular weight is 18g/mol; density is 1g/cm 3solution:)(23.2,2510027310010004000018)()(45.0,10004000018)(g m m b g m ma =-+===2.9 some aluminum parts are being quenched (cooled rapidly ) from 480℃ to -20℃ by immersing them in abrine , which is maintained at -20℃ by a refrigerator. The aluminum is being fed into the brine at a rate of one kilogram per minute. The refrigerator operates in an environment at 30℃; that is the refrigerator may reject heat at 30℃. what is them minus power rating in kilowatts, of motor required to operate the refrigerator?Data for aluminum heat capacity is 28J/mol K; Molecular weight 27g/mol Solution:)(5.102)(102474202732030)20480(28271000kW W P P T T T P P L L L L H W L ==---=-=--⨯=2.10 an electric power generating plant has a rated output of 100MW. The boiler of the plant operates at 300℃. The condenser operates at 40℃(a) at what rate (joules per hour) must heat be supplied to the boiler?(b) The condenser is cooled by water, which may under go a temperature rise of no more than 10℃. Whatvolume of cooling water in cubic meters per hour, is require to operate the plant?(c) The boiler tempeture is to be raised to 540℃,but the condensed temperature and electric output will remainthe same. Will the cooling water requirement be increased, decreased, or remain the same?Data heat capacity 4.184, density 1g/cm 3 Solution: )(109.7)(102.21040300273300)(1188J t P Q W P T T T P a H H L H H H ⨯==⨯=-+=-= )(1003.1184.41010)(103.4)(34611m V Q V J Q b LL ⨯==⨯⨯⨯⨯= noW P T T T P c L H H H )(10626.11040540273540)(88⨯=-+=-= 2.11 (a) Heat engines convert heat that is available at different temperature to work. They have been several proposals to generate electricity y using a heat engine that operate on the temperature differences available at different depths in the oceans. Assume that surface water is at 20℃, that water at a great depth is at 4℃, and that both may be considered to be infinite in extent. How many joules of electrical energy may be generated for each joule of energy absorbed from surface water? (b) the hydroelectric generation of electricity use the drop height of water as the energy source. in a particular region the level of river drops from 100m above sea level to 70m above the sea level . what fraction of the potential energy change between those two levels may be converted into electrical energy? how much electrical energy ,in kilowatt-hours, may be generated per cubic meter of water that undergoes such a drop? Solution: )/(1006.136001000)()(055.0127320420)(6h kW h mg P b J Q T T T W a H H L H ⨯=⨯∆==+-=-=2.12 a sports facility has both an ice rink and a swimming pool. to keep the ice frozen during the summer requires the removal form the rink of 105 KJ of thermal energy per hour. It has been suggested that this task be performed by a thermodynamic machine, which would be use the swimming pool as the high temperature reservoir. The ice in the rink is to be maintain at a temperature of –15℃, and the swimming pool operates at 20℃, (a) what is the theoretical minimum power, in kilowatts, required to run the machine? (b) how much heat , in joule per hour , would be supplied t the pool by this machine?Solution: )(1014.1101527320273)()(77.33600/10152731520)(555kJ Q b kW P T T T P a H L L L H ⨯=-+==-+=-=2.13solution:)/(81.6810ln 314.877.45277.6282.4)/(152940)()/(67.4977.45277.6282.4)()/(152940)(22)(2molK cal S mol cal H d molK cal S c mol cal H b AlNN Al a -=+-⨯-⨯=∆=∆-=-⨯-⨯=∆=∆=+ 2.14 solution:)/(2257412000)27340273ln 184.4273336263273ln1.2()(400,010,K J dT T C T H dT T C m S WATER P m m ICE P =+++=+∆+=∆⎰⎰-2.15)(70428)(2896100077773002J W J Q T T T W L L L H ==-=-= 2.16)(4.3719))2.4300(314.85.13.83(3002.4300)(7.58663.832.42.4300J Q T T T W J Q T T T W H H L H L L L H =-⨯+-=-==-=-=2.17 yes d Q c K J P P nR S b J pdV n W Q OU T a )(0)()/(1.1910ln 314.81ln)()(570410ln 298314.810)(0==⨯⨯==∆=⨯⨯=-=-==∆=∆⎰ 2.18)(1222335273020********g m m m T T T L L H =-=-=⨯ Property Relations 1. At -5︒C, the vapor pressure of ice is 3.012mmHg and that of supercooled liquid water is 3.163mmHg. The latent heat of fusion of ice is 5.85kJ/mol at -5︒C. Calculate ∆G and ∆S per mole for the transition of from water to ice at -5︒C. (3.2, 94) Solution: mol J P P RT G waterO H iceO H /9.1089523.0ln 268314.8163.3012.3ln )5273(314.8ln ,,22-=⨯⨯=-⨯==∆mol J H /1085.53⨯=∆)/(23.22268)9.108(5850K mol J T G H S S T H G ⋅=--=∆-∆=∆∴∆-∆=∆ 2. (1) A container of liquid lead is to be used as a calorimeter to determine the heat of mixing of two metals, A andB. It has been determined by experiment that the “heat capacity ” of the bath is 100cal/︒C at 300︒C. With the bath originally at 300︒C, the following experiments are performed;(2) A mechanical mixture of 1g of A and 1g of B is dropped into the calorimeter. A and B were originally at 25︒C. When the two have dissolved, the temperature of the bath is found to have increased 0.20︒C. 2. Two grams of a 50:50(wt.%) A-B alloy at 25︒C is dropped similarly into the calorimeter. The temperature decreases 0.40︒C. (a) What is the heat of mixing of the 50:50 A-B alloy (per gram of alloy)? (b) To what temperature does it apply ? (3.5, 94)Solution: mol J K cal C bath P /418/100,==(a) g cal T C Q bath P /102/2.01002/,=⨯=∆=This is the heat of mixing.(b) The heat capacity of C P, alloy : )/(072.06.27424.0100)254.0300(2,,K g cal TC C bath P alloy P ⋅=⨯⨯=--⨯∆⨯=Assuming that the calorimeter can be applied to the maximum of T ︒C, the for mixing to form 1 gram of alloy:10)'300(,1+-=T C Q bath P , )'(,2T T C Q alloy P -⋅=, 21Q Q =)'(10)'300(,,T T C T C alloy P bath P -=+-3. The equilibrium freezing point of water is 0︒C. At that temperature the latent heat of fusion of ice (the heat required to melt the ice) is 6063J/mol. (a) What is the entropy of fusion of ice at 0︒C ? (b) What is the change of Gibbs free energy for ice →water at 0︒C?(c) What is the heat of fusion of ice at -5︒C ? C P(ice) = 0.5 cal/(g. ︒C); C P(water) = 1.0 cal/(g. ︒C). (d) Repeat parts a and b at -5︒C. (3.6, p94)Solution: (a) At 0︒C, ∆G =0, ∴ T m ∆S = ∆H)./(09.222736030K mol J T H S m ==∆=∆(b) At 0︒C, ∆G =0© )./(62.37)./(1818.45.0)./(5.0,K mol J K mol J K g cal C ice P =⨯⨯==)./(24.75)./(1818.40.1)./(0.1,K mol J K mol J K g cal C water P =⨯⨯==a reversible process can be designed as follows to do the calculation:。

第一章材料的弹性变形一、填空题：1.金属材料的力学性能是指在载荷作用下其抵抗变形或断裂的能力。

2. 低碳钢拉伸试验的过程可以分为弹性变形、塑性变形和断裂三个阶段。

3. 线性无定形高聚物的三种力学状态是玻璃态、高弹态、粘流态，它们的基本运动单元相应是链节或侧基、链段、大分子链，它们相应是塑料、橡胶、流动树脂（胶粘剂的使用状态。

二、名词解释1.弹性变形：去除外力，物体恢复原形状。

弹性变形是可逆的2.弹性模量：拉伸时σ=EεE：弹性模量（氏模数）切变时τ=GγG：切变模量3.虎克定律：在弹性变形阶段，应力和应变间的关系为线性关系。

4.弹性比功定义：材料在弹性变形过程中吸收变形功的能力，又称为弹性比能或应变比能，表示材料的弹性好坏。

三、简答：1．金属材料、瓷、高分子弹性变形的本质。

答：金属和瓷材料的弹性变形主要是指其中的原子偏离平衡位置所作的微小的位移，这部分位移在撤除外力后可以恢复为0。

对高分子材料弹性变形在玻璃态时主要是指键角键长的微小变化，而在高弹态则是由于分子链的构型发生变化，由链段移动引起，这时弹性变形可以很大。

2．非理想弹性的概念及种类。

答：非理想弹性是应力、应变不同时响应的弹性变形，是与时间有关的弹性变形。

表现为应力应变不同步，应力和应变的关系不是单值关系。

种类主要包括滞弹性，粘弹性，伪弹性和包申格效应。

3．什么是高分子材料强度和模数的时-温等效原理?答：高分子材料的强度和模数强烈的依赖于温度和加载速率。

加载速率一定时，随温度的升高，高分子材料的会从玻璃态到高弹态再到粘流态变化，其强度和模数降低；而在温度一定时，玻璃态的高聚物又会随着加载速率的降低，加载时间的加长，同样出现从玻璃态到高弹态再到粘流态的变化，其强度和模数降低。

时间和温度对材料的强度和模数起着相同作用称为时=温等效原理。

四、计算题：气孔率对瓷弹性模量的影响用下式表示：E=E0 (1—1.9P+0.9P2)E0为无气孔时的弹性模量；P为气孔率，适用于P≤50 %。

第一章材料的弹性变形一、填空题：1.金属材料的力学性能是指在载荷作用下其抵抗变形或断裂的能力。

2. 低碳钢拉伸试验的过程可以分为弹性变形、塑性变形和断裂三个阶段。

3. 线性无定形高聚物的三种力学状态是玻璃态、高弹态、粘流态，它们的基本运动单元相应是链节或侧基、链段、大分子链，它们相应是塑料、橡胶、流动树脂（胶粘剂的使用状态。

二、名词解释1.弹性变形：去除外力，物体恢复原形状。

弹性变形是可逆的2.弹性模量：拉伸时σ=EεE：弹性模量（杨氏模数）切变时τ=GγG：切变模量3.虎克定律：在弹性变形阶段，应力和应变间的关系为线性关系。

4.弹性比功定义：材料在弹性变形过程中吸收变形功的能力，又称为弹性比能或应变比能，表示材料的弹性好坏。

三、简答：1．金属材料、陶瓷、高分子弹性变形的本质。

答：金属和陶瓷材料的弹性变形主要是指其中的原子偏离平衡位置所作的微小的位移，这部分位移在撤除外力后可以恢复为0。

对高分子材料弹性变形在玻璃态时主要是指键角键长的微小变化，而在高弹态则是由于分子链的构型发生变化，由链段移动引起，这时弹性变形可以很大。

2．非理想弹性的概念及种类。

答：非理想弹性是应力、应变不同时响应的弹性变形，是与时间有关的弹性变形。

表现为应力应变不同步，应力和应变的关系不是单值关系。

种类主要包括滞弹性，粘弹性，伪弹性和包申格效应。

3．什么是高分子材料强度和模数的时-温等效原理?答：高分子材料的强度和模数强烈的依赖于温度和加载速率。

加载速率一定时，随温度的升高，高分子材料的会从玻璃态到高弹态再到粘流态变化，其强度和模数降低；而在温度一定时，玻璃态的高聚物又会随着加载速率的降低，加载时间的加长，同样出现从玻璃态到高弹态再到粘流态的变化，其强度和模数降低。

时间和温度对材料的强度和模数起着相同作用称为时=温等效原理。

四、计算题：气孔率对陶瓷弹性模量的影响用下式表示：E=E0 (1—1.9P+0.9P2)E0为无气孔时的弹性模量；P为气孔率，适用于P≤50 %。

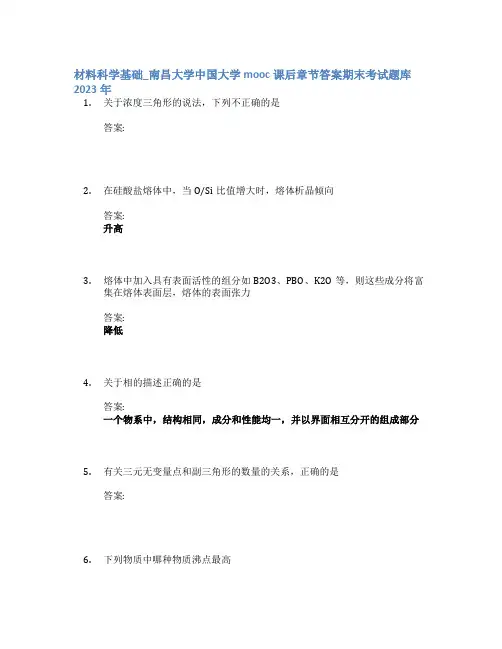

材料科学基础_南昌大学中国大学mooc课后章节答案期末考试题库2023年1.关于浓度三角形的说法，下列不正确的是答案:2.在硅酸盐熔体中，当O/Si比值增大时，熔体析晶倾向答案:升高3.熔体中加入具有表面活性的组分如B2O3、PBO、K2O等，则这些成分将富集在熔体表面层，熔体的表面张力答案:降低4.关于相的描述正确的是答案:一个物系中，结构相同，成分和性能均一，并以界面相互分开的组成部分5.有关三元无变量点和副三角形的数量的关系，正确的是答案:6.下列物质中哪种物质沸点最高答案:H2O7.下列关于原子键合的的陈述，错误的是答案:金属键无饱和性，但有方向性8.下列物质中哪种物质键能最大答案:氯化钠9.关于螺型位错的描述，哪个是错误的答案:纯螺型位错的滑移面是唯一的10.关于相图分析规则，下列说法不正确的是答案:11.关于离子晶体中扩散的描述错误的是答案:12.关于影响扩散系数因素的描述不正确的是答案:13.原子或分子在晶体表面、晶界和晶格内部的扩散系数分别为Ds、Dg和Db，它们之间的大小关系正确的是答案:14.下列物质中哪种物质导电性最好答案:铝15.当O/Si比较低时，碱金属氧化物降低熔体的粘度的能力是答案:Li2O>Na2O>K2O16.关于位错运动的描述哪个是错误的答案:刃型位错可以滑移和交滑移17.关于缺陷的描述不正确的是答案:缺陷的浓度均与温度有关18.关于固溶体的概念，下面叙述中不正确的是答案:化学计量遵循定比定律19.关于柏氏矢量的描述哪个是错误的答案:一根位错线发生弯曲后其柏氏矢量会改变20.共晶合金平衡凝固的组织是答案:21.二元凝聚系统相图中，若存在n个一致熔融化合物，则此系统可划分出的分系统的数目为答案:22.在三元系统中，若有三种物质M、N、Q 合成混合物P，或一种混合物P分解成三种物质，都属于四相平衡问题，混合物P的组成点在连成的三角形MNQ之内，P 点的位置为答案:23.在UO2晶体中，O2-的扩散机制是答案:24.关于扩散的描述不正确的是答案:25.下列几种扩散机构中最容易发生的是答案:26.在离子晶体材料中，由热缺陷引起的扩散为答案:27.一定温度下，同一种物质在晶体中的扩散系数要比在相同组成玻璃中的扩散系数答案:28.一定温度下，Zn在具有体心立方结构的β-黄铜中的扩散系数比在面心立方结构的α-黄铜中的扩散系数答案:29.关于扩散的描述错误的是答案:30.当O/Si比低时，碱金属氧化物降低熔体的粘度的能力是答案:31.在硅酸盐熔体中，当R-O/Si比值增大时，则熔体析晶倾向答案:32.以下物质中最容易形成玻璃的是答案:33.低表面能的组分加入到高表面能的熔体组分中去，则前者在表面的浓度与体相内部的浓度相比要答案:34.硅酸盐熔体中同时存在许多不同聚合程度的阴离子基团。

绪论1、简答题什么是材料的性能包括哪些方面提示材料的性能定量地反映了材料在给定外界条件下的行为；解：材料的性能是指材料在给定外界条件下所表现出的可定量测量的行为表现;包括错误!力学性能拉、压、、扭、弯、硬、磨、韧、疲错误!物理性能热、光、电、磁错误!化学性能老化、腐蚀;第一章单向静载下力学性能1、名词解释：弹性变形塑性变形弹性极限弹性比功包申格效应弹性模量滞弹性内耗韧性超塑性韧窝解：弹性变形：材料受载后产生变形,卸载后这部分变形消逝,材料恢复到原来的状态的性质;塑性变形：微观结构的相邻部分产生永久性位移,并不引起材料破裂的现象;弹性极限：弹性变形过度到弹-塑性变形屈服变形时的应力;弹性比功：弹性变形过程中吸收变形功的能力;包申格效应：材料预先加载产生少量塑性变形,卸载后再同向加载,规定残余应力弹性极限或屈服强度增加；反向加载,规定残余应力降低的现象;弹性模量：工程上被称为材料的刚度,表征材料对弹性变形的抗力;实质是产生100%弹性变形所需的应力;滞弹性：快速加载或卸载后,材料随时间的延长而产生的附加弹性应变的性能;内耗：加载时材料吸收的变形功大于卸载是材料释放的变形功,即有部分变形功倍材料吸收,这部分被吸收的功称为材料的内耗;韧性：材料断裂前吸收塑性变形功和断裂功的能力;超塑性：在一定条件下,呈现非常大的伸长率约1000%而不发生缩颈和断裂的现象;韧窝：微孔聚集形断裂后的微观断口;2、简答1 材料的弹性模量有那些影响因素为什么说它是结构不敏感指标解：错误!键合方式和原子结构,共价键、金属键、离子键E高,分子键E低原子半径大,E小,反之亦然;错误!晶体结构,单晶材料在弹性模量在不同取向上呈各向异性,沿密排面E大,多晶材料为各晶粒的统计平均值；非晶材料各向E同性;错误!化学成分,错误!微观组织错误!温度,温度升高,E下降错误!加载条件、负载时间;对金属、陶瓷类材料的E没有影响;高聚物的E随负载时间延长而降低,发生松弛;2 金属材料应变硬化的概念和实际意义;解：材料进入塑性变形阶段后,随着变形量增大,形变应力不断提高的现象称为应变硬化;意义错误!加工方面,是金属进行均匀的塑性变形,保证冷变形工艺的顺利实施;错误!应用方面,是金属机件具有一定的抗偶然过载能力,保证机件使用安全;错误!对不能进行热处理强化的金属材料进行强化的重要手段;3 高分子材料的塑性变形机理;解：结晶高分子的塑性变形是由薄晶转变为沿应力方向排列的微纤维束的过程；非晶高分子材料则是在正应力下形成银纹或在切应力下无取向的分子链局部转变为排列的纤维束的过程;4 拉伸断裂包括几种类型什么是拉伸断口三要素如何具体分析实际构件的断裂提示：参考课件的具体分析实例简单作答解：按宏观塑性变形分为脆性断裂和韧性断裂;按裂纹扩展可分为穿晶断裂和沿晶断裂;按微观断裂机理分为解理断裂和剪切断裂;按作用力分为正断和切断;拉升断口的三要素：纤维区、放射区和剪切唇;对实际构件进行断裂分析首先进行错误!宏观检测：目测构件表面外观；低倍酸洗观察；宏观断面分析;错误!扫描电镜分析错误!X射线能谱分析错误!金相分析错误!硬度及有效硬化层测定; 3、计算： 1 已知钢的杨氏模量为210GPa,问直径,长度120mm 的线材承受450N 载荷时变形量是多少 若采用同样长度的铝材来承受同样的载荷,并且变形量要求也相同,问铝丝直径应为多少E Al =70GPa 若用WE=388 GPa 、钢化玻璃E=345MPa 和尼龙线E=呢解：已知：E=210GPa , d= , 1L =120mm , F=450N ;/F S σ=ε/L L ε∴=∆ 164.5L ∴∆=∴ 2.5Al d mm ==∴ 2.5W d mm =∴ 2.5d d mm ==钢化∴ 2.5d d mm ==尼龙 2 ,直径13mm,实验后将试样对接起来后测量标距81mm,伸长率多少若缩颈处最小直径, 断面收缩率是多少解：已知：050L mm = 013d mm = 81K L mm = 6.9K d mm =∴断后伸长率∴断面收缩率 第二章 其它静载下力学性能 1、名词解释： 应力状态软性系数 剪切弹性模量 抗弯强度 缺口敏感度 硬度解：应力状态软性系数：不同加载条件下材料中最大切应力与正应力的比值;剪切弹性模量：材料在扭转过程中,扭矩与切应变的比值;缺口敏感度：常用试样的抗拉强度与缺口试样的抗拉强度的比值;NSR硬度：表征材料软硬程度的一种性能;一般认为一定体积内材料表面抵抗变形或破裂的能力;2、简答 1 简述硬度测试的类型、原理和优缺点至少回答三种解：布氏硬度、洛氏硬度、维氏硬度、肖氏硬度;布氏硬度：原理是用一定大小的载荷,把直径为D的淬火钢球或硬质合金球压入试样表面,保持规定时间后卸载载荷,测量试样表面的残留压痕直径d,求压痕的表面积;将单位压痕面积承受的平均压力规定为布氏硬度;优点是压痕面积大反映较大区域内各组成相的平均性能,适合灰铸铁、轴承合金测量,实验数据稳定,重复性高;缺点是不宜在成品上直接检验,硬度不同要更换压头直径D和载荷F,压痕直径测量较麻烦;洛氏硬度：原理是通过测量压痕深度值来表示硬度;优点是采用不同的标尺,可以测量各种软硬不同和厚薄不一样的材料的硬度,压痕小,可对工件直接进行检验,操作简便迅速;缺点是压痕小,代表性差,重复性差、分散度大,不同标尺的硬度值不能直接进行比较,不能互换;不宜在极薄的工件上直接进行检验;肖氏硬度：原理是将具有一定质量的带有金刚石或合金钢球的重锤从一定高度落向试样表面,用重锤的回落高度来表征材料的硬度;优点是使用方便,便于携带,可测现场大型工件的硬度;缺点是实验结果受人为因素影响较大,测量精度低;2 简述扭转实验、弯曲实验的特点渗碳淬火钢、陶瓷玻璃试样研究其力学性能常用的方法是什么解：扭转实验的特点是错误!扭转实验的应力状态软性系数较拉伸的应力状态软性系数高;可对表面强化处理工艺进行研究和对机件的热处理表面质量进行检验; 错误!扭转实验时试样截面的应力分布为表面最大;错误!圆柱试样在扭转时,不产生缩颈现象,塑性变形始终均匀;可用来精确评定拉伸时出现缩颈的高塑性材料的形变能力和变形抗力;错误!扭转时正应力与切应力大致相等,可测定材料的切断强度;弯曲试验的特点是：错误!弯曲加载时受拉的一侧的应力状态基本与静拉伸相同,且不存在试样拉伸时试样偏斜造成对实验结果的影响;可以用来由于太硬而不好加工拉伸试样的脆性材料的断裂强度;错误!弯曲试验时,截面上应力分布表面最大;可以比较和评定材料表面处理的质量;错误!塑性材料的F—fmax 曲线最后部分可任意伸长;渗碳淬火钢、陶瓷玻璃试样研究其力学性能常用的方法是扭转实验;3 有下述材料需要测量硬度,试说明选用何种硬度实验方法为什么a. 渗碳层的硬度分布,b. 淬火钢,c. 灰口铸铁,d. 硬质合金,e. 仪表小黄铜齿轮,f. 高速工具钢,g. 双相钢中的铁素体和马氏体,h. Ni基高温合金,i. Al合金中的析出强化相,j. 5吨重的大型铸件,k. 野外矿物解：a、e、g、i使用维氏硬度;b、c、d、f、h可使用洛氏硬度;b、c可使用布氏硬度;j使用肖氏硬度;k使用莫氏硬度;第三章冲击韧性和低温脆性1、名词解释：冲击韧度冲击吸收功低温脆性韧脆转变温度迟屈服解：冲击韧度：一次冲断时,冲击功与缺口处截面积的比值;冲击吸收功：冲击弯曲试验中,试样变形和断裂所吸收的功;低温脆性：当试验温度低于某一温度时,材料由韧性状态转变为脆性状态;韧脆转变温度：材料在某一温度t下由韧变脆,冲击功明显下降;该温度即韧脆转变温度;迟屈服：用高于材料屈服极限的载荷以高加载速度作用于体心立方结构材料时,瞬间并不屈服,需在该应力下保持一段时间后才屈服的现象;2、简答1 缺口冲击韧性实验能评定哪些材料的低温脆性哪些材料不能用此方法检验和评定提示：低中强度的体心立方金属、Zn等对温度敏感的材料,高强度钢、铝合金以及面心立方金属、陶瓷材料等不能解：缺口冲击韧性实验能评定中、低强度机构钢的低温脆性;面心立方金属及合金如氏体钢和铝合金不能用此方法检验和评定;2 影响材料低温脆性的因素有哪些解：错误!晶体结构,体心立方存在低温脆性,面心立方及其合金一般不存在低温脆性;错误!化学成分,间隙溶质原子含量增加,韧脆转变温度提高;错误!显微组织,细化晶粒课是材料韧性增加;金相组织也有影响,低强度水平时,组织不同的刚,索氏体最佳;错误!温度,在某一范围内碳钢和某些合金可能出现蓝脆;错误!加载速率,提高加载速率韧脆转变温度提高;错误!试样形状和尺寸,缺口曲率半径越小,韧脆转变温度越高; 3、计算： 某低碳钢的摆锤系列冲击实验列于下表,a. 绘制冲击功－温度关系曲线；b. 试确定韧脆转变温度； 解：有K A —t 图知,20NDT =-℃ FTP=40℃c. 要为汽车减震器选择一种钢,它在－10℃时所需的最小冲击功为10J,问此种钢适合此项应用么 解：c:此种钢不适合;第四章 断裂韧性1、名词解释： 应力场强度因子 断裂韧度 低应力脆断 解：应力场强度因子：反映裂纹尖端应力场强度的参量;断裂韧度：当应力场强度因子增大到一临界值,带裂纹的材料发生断裂,该临界值称为断裂韧性;低应力脆断：在材料存在宏观裂纹时,在应力水平不高,甚至低于屈服极限时材料发生脆性断裂的现象; 2、简答 a. 格里菲斯公式计算的断裂强度和理论断裂强度解：理论强度m σ=格里菲斯断裂强度g σ= b. Kl 和KlC 的异同解：I K 是力学度量,它不仅随外加应力和裂纹长度的变化而变化,也和裂纹的形状类型,以及加载方式有关,但它和材料本身的固有性能无关;而断裂韧性IC K 则是反映材料阻止裂纹扩展的能力,因此是材料本身的特性;c. 断裂韧性的影响因素有哪些如何提高材料的断裂韧性解：错误!外因,材料的厚度不同,厚度增大断裂韧性增大,当厚度增大到一定程度后断裂韧性稳定;温度下降断裂韧性下降,应变速率上升,断裂韧性下降;错误!内因;金属材料,能细化晶粒的元素提高断裂韧性；形成金属化合物和析出第二相降低断裂韧性;晶粒尺寸和相结构,面心立方断裂韧性高,奥氏体大于铁素体和马氏体钢;细化晶粒,断裂韧性提高;夹杂和第二相,脆性夹杂和第二相降低断裂韧性,韧性第二相提高断裂韧性;提高材料的断裂韧性可以通过错误!亚温淬火错误!超高温淬火错误!形变热处理等方法实现; 3、计算： a. 有一材料,模量E ＝200GPa, 单位面积的表面能γS ＝8 J/m 2, 试计算在70MPa 的拉应力作用下,该裂纹的临界裂纹长度若该材料裂纹尖端的变形塑性功γP ＝400 J/m 2,该裂纹的临界裂纹长度又为多少利用格里菲斯公式和奥罗万修正公式计算解：由格里菲斯公式得由奥罗万修正公式得 b. 已知α-Fe 的100晶面是解理面,其表面能是2 J/m 2,杨氏模量E ＝200 GPa,晶格常数a 0＝,试计算其理解：m σ==c. 断裂韧度66MPa ·m 1/2,用这种材料制造飞机起落架,最大设计应力为屈服强度的70％,若可检测到的裂纹长度为,试计算其应力强度因子,判断材料的使用安全性;提示：假设存在的是小的边缘裂纹,采用有限宽板单边直裂纹模型,2b>>a; 若存在的是穿透裂纹,则应用无限大板穿透解：错误!^61/21.12 1.120.7210010145.9I K MPa m ==⨯⨯⨯=⋅第五章疲劳性能1、名词解释：循环应力贝纹线疲劳条带疲劳强度过载持久值热疲劳解：循环应力：周期性变化的应力;贝文线：疲劳裂纹扩展区留下的海滩状条纹;疲劳条带：略呈弯曲并相互平行的沟槽状花样,与裂纹扩展方向垂直,疲劳断裂时留下的微观痕迹;疲劳强度：指定疲劳寿命下,材料能够承受的上限循环应力;过载持久值：材料在高于疲劳强度的一定应力下工作,发生疲劳断裂的应力循环周次;热疲劳：机件在由温度循环变化产生的循环热应力及热应变作用下,发生的疲劳;2、简答a. 比较金属材料、陶瓷材料、高分子材料和复合材料疲劳断裂的特点解：金属材料的裂纹扩展分两个阶段错误!沿切应力最大方向向内扩展错误!沿垂直拉应力方向向前扩展;疲劳断口一般由疲劳源、疲劳区、瞬断区组成;有贝文线宏观和疲劳条带微观;陶瓷材料裂纹尖端不存在循环应力的疲劳效应,裂纹同样经历萌生、扩展和瞬断过程;对材料的表面缺陷十分敏感,强烈依赖于K、环境、成分、组织结构,不易观察到疲劳贝文线和条带, I没有明显的疲劳区和瞬断区;高分子材料在高循环应力作用下出现银纹,银纹转变为裂纹并扩展,导致疲劳破坏;低应力条件下,疲劳应变软化;分子链间剪切滑移产生微孔洞,随后产生宏观裂纹;循环应力作用下温度升高,产生热疲劳失效;复合材料有多种损伤形式,如界面脱落、分层、纤维断裂等,不会发生瞬时的疲劳破坏,较大应变会使纤维基体变形不协调引起开裂,形成疲劳源;疲劳性能和纤维取向有关;b. 疲劳断口宏观断口和微观断口分别有什么特征解：宏观断口有三个特征区：疲劳源、疲劳裂纹扩展区、瞬断区;错误!疲劳源是疲劳裂纹萌生的策源地,多在机件表面常和缺口、裂纹等缺陷及内部冶金缺陷有关,比较光亮,表面硬度有所提高,可以是一个也可以是多个;错误!疲劳裂纹扩展区断口较光滑并分布有贝文线,有时还有裂纹扩展台阶,断口光滑是疲劳源区的连续,程度随裂纹向前扩展而逐渐减弱,贝文线是最典型的特征;错误!瞬断区断口粗糙,脆性断口呈结晶状,韧性断裂在心部平面应变区呈放射状或人字纹,边缘应力区有剪切唇存在;一般在疲劳源对侧; c. 列出至少四条提高金属疲劳性能的措施解：错误!喷丸处理错误!表面热处理错误!复合强化错误!次载锻炼3、计算： a. 某材料的应力幅和失效循环周次如下：最少疲劳寿命105次,则许用的最大循环应力是多少 解：由图知,疲劳极限=250MPa设计寿命最少^510时,最大需用循环应力为275MPa; b. 某压力容器受到升压降压交变应力△σ＝120MPa 作用,计算得知该容器允许的临界裂纹长度2ac ＝125mm,检查发现该容器有一长度2a ＝42mm 的周向穿透裂纹,假设疲劳裂纹扩展符合Paris 公式,假设疲劳扩展系数C ＝2×10－10,n ＝3,试计算该容器的疲劳寿命和循环10万次后的疲劳裂纹长度是多少 解：设裂纹为无线大板穿透裂纹,则由Paris 公式()nIda C K dN =∆得解得N=3016当N=10万次时2a=第六章磨损性能1、名词解释：磨损接触疲劳解：磨损：物体表面相互摩擦时,材料自表面逐渐减少时的过程;接触疲劳：两材料作滚动或滚动加滑动摩擦时,交变接触压应力长期作用使得材料表面疲劳磨损,局部区域出现小片或者小块材料剥落而产生的疲劳;2、简答a. 简述常见的磨损类型和特点如何提高材料的耐磨粒磨损抗力解：常见的磨损类型和特点有错误!粘着磨损,特点是机件表面有大小不等的结疤;错误!磨粒磨损,摩擦面上有擦伤或明显犁皱纹;错误!腐蚀磨损,氧化磨损,磨损产物为氧化物如红褐色的三氧化二铁;错误!接触疲劳磨损,出现许多豆状、贝壳状或不规则形状的凹坑;提高磨粒磨损的抗力可以选用高硬度韧性好的材料或使用表面硬化的材料;b. 试从提高材料疲劳强度、接触疲劳、耐磨性观点出发,分析化学热处理时应注意的事项;解：化学热处理过程中采用球化退火处理和高温回火,减小碳化物粒度并使之分布均匀;采取适当的去应力退火工艺使材料在一定范围内保持残余应力,提高疲劳强度和耐磨性;c.述非金属材料陶瓷、高分子材料的磨损特点解：陶瓷材料对表面状态极为敏感,当气氛压力下降时,磨损率加大;高分子材料硬度虽然较低,但具有较大柔顺性,在不少场合下显示较高的抗划伤能力;对磨粒磨损具有良好的适应性、就范性和埋嵌性;第七章高温性能1、名词解释：蠕变蠕变极限持久强度应力松弛解：蠕变:金属在恒温、恒载荷下缓慢产生塑性变形的现象;蠕变极限：金属材料在高温长期载荷作用下对塑性变形抗力指标;持久强度：在规定温度下,达到规定实验时间而不发生断裂的应力值;应力松弛：在规定温度和初始应力条件下,金属材料中的应力随时间增加而减少的现象;2、简答a. 列出至少四个提高金属蠕变性能的措施解：错误!加入合金元素,形成固溶强化错误!采用正火加高温回火工艺进行热处理;错误!控制晶粒尺寸错误!控制应力水平b. 高温蠕变变形的机理有哪几种解：主要有位错滑移蠕变机理、扩散蠕变机理、晶界滑动蠕变机理、粘弹性机理;3、计算：稳态蠕变即蠕变第二阶段的本构方程ε＝A·σn·exp-Q/RT,某耐热钢538℃下的蠕变系数A＝×10－24,n＝8,激活能Q＝100kcal/mol,R为摩尔气体常数mol·K,试计算该钢在500℃时应力150MPa下的蠕变速率；解：由ε＝A·σn·exp-Q/RT得=第八章耐腐蚀性能1、名词解释：电化学腐蚀缝隙腐蚀电偶腐蚀钝化解：电化学腐蚀：金属表面与电解质溶液发生电化学反应而引起的破坏;缝隙腐蚀：金属部件在腐蚀介质中,结合部位的缝隙内腐蚀加剧的现象;电偶腐蚀：异种金属在同一种介质中,由于腐蚀电位不同而产生电偶电流的流动使电极电位较低的金属溶解增加造成的局部腐蚀;钝化：电化学腐蚀的阳极过程在某些情况下受到强烈阻滞,使腐蚀速率急剧下降的现象;2、简答a. 为什么说材料的腐蚀是一个自发过程解：因为腐蚀是物质由高能态向低能态转变的过程,所以腐蚀是一个自发的过程;b. 原电池和腐蚀原电池的区别是什么解：原电池可以是化学能转化为电能,有电流通过并能对外做功;腐蚀原电池是能进行氧化还原反应,但并不能对外做功的短路原电池;c. 应力腐蚀断裂的条件和特征是什么解：应力腐蚀具有以下特点：错误!应力;必须有拉应力存在才能一起应力腐蚀,压应力一般不发生应力腐蚀;错误!介质;一定的材料必须和一定的介质的相互组合,才会发生腐蚀断裂;错误!速度;应力腐蚀断裂的速度远大于没有应力时的腐蚀速度;错误!腐蚀断裂形态;应力腐蚀断裂时仅在局部区域出现从表及里的裂纹;d. 简述材料氧化腐蚀的测量方法和仪器;解：测量方法有：错误!质量法错误!容量法测量仪器:质量法采用热重分析仪;容量法采用量气管及及其他装置;e. 列出至少四种防止金属材料腐蚀的措施;解：错误!金属电化学保护法错误!介质处理错误!缓蚀剂保护法错误!表面覆盖法错误!合理选材第九章电性能1、名词解释：电介质、极化强度、铁电体、压电效应、热释电效应、热电效应解：电介质：电场下能极化的材料;极化强度：电介质材料在电场作用下的极化程度,单位体积内的感生电偶极矩;铁电体：就有铁电性的晶体;热释电效应：晶体因温度均匀变化而发生极化强度改变的现象称为晶体的热释电效应;热电效应：温度作用改变材料的电性能参数;贝塞克效应、帕尔帖效应、汤姆逊效应;压电效应：没有电场作用,有机械应力作用而使电介质晶体产生极化并形成晶体表面电荷的现象;2、填空题a. 从极化的质点类型看,电介质的总极化一般包括三部分：__位移极化__、__松弛极化__、__转向极化__ ；从是否消耗能量的角度看,电介质的极化分为____弹性极化____和____非弹性极化____两类,其中___位移极化___是弹性的、瞬时完成的极化,不消耗能量；而___松弛极化___的完成需要一定的时间,是非弹性的,消耗一定的能量;b. 电介质在电场作用下产生损耗的形式主要有__电导损耗____和____电离损耗___两种；当外界条件一定时,介质损耗只与tg有关,而tg仅由___δ____决定,称为____介质损耗角____;c. 电介质材料在电场强度超过某一临界值时会发生介质的击穿,通常击穿类型可分为___电击穿____、__化学击穿___、___热击穿___三类;d. 铁电体具有__电滞回线__、居里点和__临界特性___三大特征;e. 测量电阻常用的方法有双电桥法、电位差计法、安培—伏特计法和直流四探针法;f. 金属的热电现象包括贝塞克效应、帕帖效应和汤姆逊效应三个基本热电效应;3、简答题：a. 简述电介质、压电体、热释电体、铁电体之间的关系;解：电解质包括压电体、热释电体、铁电体;压电体和热释电体都是不具有对称中心的晶体;热释电体和铁电体都能在一定的温度范围内自发极化;b. 为什么金属的电阻随温度升高而增大,半导体的电阻随温度升高减小解：金属属于电子到电机制,温度升高,电子运动自由程减小,散射几率增大导致电阻增大;半导体导电取决于电子-空穴对数量多少,温度升高,电子-空穴对数增多,导电阻减小;c. 表征超导体性能的三个主要指标是什么目前氧化物高温超导体应用的主要弱点是什么解：三个指标是：错误!临界转变温度T错误!临界磁场C H错误!临界C电流密度目前氧化物高温超导体应用的主要弱点是错误!超导体材料的氧化物制备困难错误!材料加工困难错误!临界温度难以维持e. 一般来说金属的电导率要高于陶瓷和聚合物,请举例说明这个规律并不绝对正确;解：PAN、第十章磁性能1、名词解释：磁化强度矫顽力饱和磁化强度磁导率和磁化率剩余磁感应强度磁畴趋肤效应解：磁化强度：物质在磁场中被磁化的程度,单位体积内磁矩的大小;矫顽力：去掉剩磁的临界外磁场;饱和磁化强度：磁化强度的饱和值;磁导率：表征磁介质磁性的物理量;磁化率：表征物质本身的磁化特性的物理量;剩余磁感应强度：去掉外加磁场后的磁感应强度;磁畴：磁矩方向相同的小区域;趋肤效应：交变磁化时产生感生电动势,使得磁感应强度和磁场强度沿样品界面严重不均匀,好像材料内部的磁感应强度被。

材料性能学_南昌大学中国大学mooc课后章节答案期末考试题库2023年1.低碳钢在整个拉伸过程中的变形可分为（）、（）、（）和（）四个阶段答案:弹性变形_均匀塑性变形_屈服变形_不均匀集中塑性变形2.格里菲斯裂纹理论仅适用于脆性材料，如玻璃、无机晶体、超高强度钢等。

答案:正确3.薄板反向弯曲成型是利用了材料的（）来实现的。

答案:包申格效应4.形状记忆合金是利用材料的（）来实现的。

答案:伪弹性5.弹簧常用作减振或储能元件，主要是利用其高的（）。

答案:弹性比功6.（）是防止因材料过量塑性变形而导致机件失效的设计和选材的依据。

答案:屈服强度7.冲击功可表示材料的变脆倾向，真正反映材料的韧脆程度。

答案:错误8.微孔聚集型断裂是韧性断裂的普遍方式。

答案:正确9.为了区分材料的脆性断裂和韧性断裂，一般规定光滑拉伸试样的断面收缩率小于（）者为脆性断裂。

答案:5%10.剪切唇表面光滑，与拉伸轴呈（）度角，属于切断型断裂，微观为韧性断裂特征。

答案:4511.（）是单向静拉伸曲线上应力的最大值，表征最大均匀塑性变形抗力指标。

答案:抗拉强度12.音叉在真空中做弹性振动，但是由于（）的作用，振幅逐渐衰减，最后停止。

答案:内耗13.拉拔的钢棒经辊压校直是利用了材料的（）来实现的。

答案:包申格效应14.包申格效应与金属材料中（）运动所受的阻力变化有关。

答案:位错15.合金的形状记忆效应是一种特殊的热-机械行为，是热弹性马氏体相变产生的低温相-马氏体在加热时向高温相-（）进行可逆转变的结果。

答案:奥氏体16.材料的粘弹性在（）中表现得比较突出。

答案:高分子材料17.当对粘弹性体施加恒定应变，则应力将随时间而（），弹性模量也随时间而降低，这个现象称为弛豫。

答案:减小18.为提高材料的弹性比功，可以提高弹性极限，或者降低（）。

答案:弹性模数19.σp0.01表示规定非比例伸长率为（）时的应力。

答案:0.01%20.对于服役条件不允许产生塑性变形的机件，设计时应按（）为选择材料的依据。

1材料的力学性能1-2一试样长40cm,宽10cm,厚1cm ，受到应力为1000N 拉力，其杨氏模量为3。

5×109 N/m 2，能伸长多少厘米?解：1—3一材料在室温时的杨氏模量为3。

5×108 N/m 2，泊松比为0。

35,计算其剪切模量和体积模量.解：根据可知：1—5一陶瓷含体积百分比为95%的Al 2O 3 （E = 380 GPa ）和5%的玻璃相（E = 84 GPa ），试计算其上限和下限弹性模量。

若该陶瓷含有5 %的气孔，再估算其上限和下限弹性模量。

解：令E 1=380GPa,E 2=84GPa ，V 1=0.95，V 2=0.05。

则有当该陶瓷含有5%的气孔时，将P=0。

05代入经验计算公式E=E 0（1—1。

9P+0.9P 2）可得,其上、下限弹性模量分别变为331。

3 GPa 和293。

1 GPa.1-11一圆柱形Al 2O 3晶体受轴向拉力F,若其临界抗剪强度τf 为135 MPa ，求沿图中所示之方向的滑移系统产生滑移时需要的最小拉力值，并求滑移面的法向应力.)(0114.0105.310101401000940000cm E A l F l E l l =⨯⨯⨯⨯⨯=⋅⋅=⋅=⋅=∆-σε)21(3)1(2μμ-=+=B G E )(130)(103.1)35.01(2105.3)1(288MPa Pa E G ≈⨯=+⨯=+=μ剪切模量)(390)(109.3)7.01(3105.3)21(388MPa Pa E B ≈⨯=-⨯=-=μ体积模量)(2.36505.08495.03802211GPa V E V E E H =⨯+⨯=+=上限弹性模量)(1.323)8405.038095.0()(112211GPa E V E V E L =+=+=--下限弹性模量解：1-17 求融熔石英的结合强度，设估计的表面能力为1。

75J/m 2； Si —O 的平衡原子间距为1。

材料性能学智慧树知到课后章节答案2023年下南昌大学南昌大学绪论单元测试1.在应变速率较高的情况下，金属材料的屈服应力（）。

答案:升高2.发生全反射的条件有：（）。

答案:入射角等于或大于临界角;光线从光密介质到光疏介质第一章测试1.橡胶类材料的弹性变形是呈卷曲状的分子链在力的作用下通过（）的运动沿受力方向产生的伸展。

答案:链段2.选择空间飞行器用的材料，为了既保证结构的刚度，又要求有较轻的质量，主要采用（）作为衡量材料弹性性能的指标。

答案:比弹性模数3.对于要求服役时其应力-应变关系严格遵守线性关系的机件，应以（）为选择材料的依据答案:比例极限4.应力和应变严格服从胡克定律的弹性变形称为（）。

答案:完全弹性;理想弹性5.非理想弹性包括（）等几种类型答案:粘弹性;滞弹性;伪弹性;包申格效应6.形状记忆合金是利用材料的（）来实现的。

答案:伪弹性7.在金属单晶体和多晶体材料中均会出现包申格效应。

答案:错8.滑移是金属晶体在（）的作用下，沿滑移面和滑移方向进行的切变过程。

切应力9.σr0.2是指规定残余伸长为（）时的应力值，为屈服强度.答案:0.2%第二章测试1.扭转试验时，在与试样轴线呈（）方向上承受最大正应力。

答案:45°2.弯曲试验时，截面的应力分布是表面最大。

答案:对3.缺口的存在改变了材料的应力状态，会出现以下缺口效应：（）。

答案:应力状态软性系数减小，由单相拉应力变为双向或三相拉应力，导致缺口附近屈服强度提高，塑性变形困难，使材料脆化。

;产生应力集中;缺口附近的应变速率增高4.缺口尖端的曲率半径越小，缺口越深，材料对缺口的敏感性越（）。

大5.对于任何硬度试验所得到的硬度值，其物理意义均相同。

答案:错6.280 HBS10/3000/30 是指（）。

答案:采用10mm直径的淬火钢球为压头，3000kgf载荷、保载30秒，测得的布氏硬度值为280。

7.应力状态软性系数越小，表示应力状态越硬，材料越易于产生（）。

《工程材料力学性能》（第二版）课后答案第一章材料单向静拉伸载荷下的力学性能一、解释下列名词滞弹性：在外加载荷作用下，应变落后于应力现象。

静力韧度：材料在静拉伸时单位体积材科从变形到断裂所消耗的功。

弹性极限：试样加载后再卸裁，以不出现残留的永久变形为标准，材料能够完全弹性恢复的最高应力。

比例极限：应力—应变曲线上符合线性关系的最高应力。

包申格效应：指原先经过少量塑性变形，卸载后同向加载，弹性极限(ζP)或屈服强度(ζS)增加；反向加载时弹性极限(ζP)或屈服强度(ζS)降低的现象。

解理断裂：沿一定的晶体学平面产生的快速穿晶断裂。

晶体学平面－－解理面，一般是低指数，表面能低的晶面。

解理面：在解理断裂中具有低指数，表面能低的晶体学平面。

韧脆转变：材料力学性能从韧性状态转变到脆性状态的现象（冲击吸收功明显下降，断裂机理由微孔聚集型转变微穿晶断裂，断口特征由纤维状转变为结晶状）。

静力韧度：材料在静拉伸时单位体积材料从变形到断裂所消耗的功叫做静力韧度。

是一个强度与塑性的综合指标，是表示静载下材料强度与塑性的最佳配合。

二、金属的弹性模量主要取决于什么?为什么说它是一个对结构不敏感的力学姓能?答案：金属的弹性模量主要取决于金属键的本性和原子间的结合力，而材料的成分和组织对它的影响不大，所以说它是一个对组织不敏感的性能指标，这是弹性模量在性能上的主要特点。

改变材料的成分和组织会对材料的强度(如屈服强度、抗拉强度)有显著影响，但对材料的刚度影响不大。

三、什么是包辛格效应，如何解释，它有什么实际意义?答案：包辛格效应就是指原先经过变形，然后在反向加载时弹性极限或屈服强度降低的现象。

特别是弹性极限在反向加载时几乎下降到零，这说明在反向加载时塑性变形立即开始了。

包辛格效应可以用位错理论解释。

第一，在原先加载变形时，位错源在滑移面上产生的位错遇到障碍，塞积后便产生了背应力，这背应力反作用于位错源，当背应力(取决于塞积时产生的应力集中)足够大时，可使位错源停止开动。

本学期材料性能学作业及答案第一次作业 P36-37第一章1名词解释4、决定金属屈服强度的因素有哪些？答：内在因素：金属本性及晶格类型、晶粒大小和亚结构、溶质元素、第二相。

外在因素：温度、应变速率和应力状态。

10、将某材料制成长50mm，直径5mm的圆柱形拉伸试样，当进行拉伸试验时塑性变形阶段的外力F与长度增量ΔL的关系为：F/N 6000 8000 10000 12000 14000ΔL 1 2.5 4.5 7.5 11.5求该材料的硬化系数K及应变硬化指数n。

解：已知：L0=50mm，r=2.5mm，F与ΔL如上表所示，由公式（工程应力）σ=F/A0,（工程应变）ε=ΔL/L0,A0=πr2,可计算得：A0=19.6350mm2σ1= 305.5768，ε1=0.0200，σ2=407.4357 ，ε2=0.0500，σ3= 509.2946，ε3=0.0900，σ4= 611.1536，ε4=0.1500，σ5= 713.0125，ε5=0.2300，又由公式（真应变）e=ln(L/L0)=ln(1+ε)，（真应力）S=σ（1+ε），计算得：e1=0.0199，S1=311.6883，e2=0.0489，S2=427.8075，e3=0.0864，S3=555.1311，e4=0.1402，S4=702.8266，e5=0.2076，S5=877.0053，又由公式S=Ke n，即lgS=lgK+nlge，可计算出K=1.2379×103，n=0.3521。

11、试述韧性断裂与脆性断裂的区别。

为什么脆性断裂最危险？答：韧性断裂是金属材料断裂前产生明显的宏观塑性变形的断裂，这种断裂有一个缓慢的撕裂过程，在裂纹扩展过程中不断地消耗能量；而脆性断裂是突然发生的断裂，断裂前基本上不发生塑性变形，没有明显征兆，因而危害性很大。

韧性断裂：是断裂前产生明显宏观塑性变形的断裂特征：断裂面一般平行于最大切应力与主应力成45度角。

材料性能学课后习题与解答绪论1、简答题什么是材料的性能？包括哪些方面？[提示] 材料的性能定量地反映了材料在给定外界条件下的行为；解：材料的性能是指材料在给定外界条件下所表现出的可定量测量的行为表现。

包括○1力学性能（拉、压、、扭、弯、硬、磨、韧、疲）○2物理性能（热、光、电、磁）○3化学性能（老化、腐蚀）。

第一章单向静载下力学性能1、名词解释：弹性变形塑性变形弹性极限弹性比功包申格效应弹性模量滞弹性内耗韧性超塑性韧窝解：弹性变形：材料受载后产生变形，卸载后这部分变形消逝，材料恢复到原来的状态的性质。

塑性变形：微观结构的相邻部分产生永久性位移，并不引起材料破裂的现象。

弹性极限：弹性变形过度到弹-塑性变形(屈服变形)时的应力。

弹性比功：弹性变形过程中吸收变形功的能力。

包申格效应：材料预先加载产生少量塑性变形，卸载后再同向加载，规定残余应力（弹性极限或屈服强度）增加；反向加载，规定残余应力降低的现象。

弹性模量：工程上被称为材料的刚度，表征材料对弹性变形的抗力。

实质是产生100%弹性变形所需的应力。

滞弹性：快速加载或卸载后，材料随时间的延长而产生的附加弹性应变的性能。

内耗：加载时材料吸收的变形功大于卸载是材料释放的变形功，即有部分变形功倍材料吸收，这部分被吸收的功称为材料的内耗。

韧性：材料断裂前吸收塑性变形功和断裂功的能力。

超塑性：在一定条件下，呈现非常大的伸长率（约1000%）而不发生缩颈和断裂的现象。

韧窝：微孔聚集形断裂后的微观断口。

2、简答(1) 材料的弹性模量有那些影响因素？为什么说它是结构不敏感指标？解：○1键合方式和原子结构，共价键、金属键、离子键E高，分子键E低原子半径大，E小，反之亦然。

○2晶体结构，单晶材料在弹性模量在不同取向上呈各向异性，沿密排面E大，多晶材料为各晶粒的统计平均值；非晶材料各向E同性。

○3化学成分，○4微观组织○5温度，温度升高，E下降○6加载条件、负载时间。

对金属、陶瓷类材料的E没有影响。

《材料物理性能》第一章材料的力学性能1-1一圆杆的直径为2.5 mm 、长度为25cm 并受到4500N 的轴向拉力，若直径拉细至2.4mm ，且拉伸变形后圆杆的体积不变,求在此拉力下的真应力、真应变、名义应力和名义应变，并比较讨论这些计算结果。

解：由计算结果可知：真应力大于名义应力，真应变小于名义应变。

1-5一陶瓷含体积百分比为95%的Al 2O 3 (E = 380 GPa)和5%的玻璃相(E = 84 GPa)，试计算其上限和下限弹性模量。

若该陶瓷含有5 %的气孔，再估算其上限和下限弹性模量。

解：令E 1=380GPa,E 2=84GPa,V 1=0.95,V 2=0.05。

则有当该陶瓷含有5%的气孔时，将P=0.05代入经验计算公式E=E 0(1-1.9P+0.9P 2)可得，其上、下限弹性模量分别变为331.3 GPa 和293.1 GPa 。

0816.04.25.2ln ln ln 22001====A A l l T ε真应变)(91710909.4450060MPa A F =⨯==-σ名义应力0851.0100=-=∆=A A l l ε名义应变)(99510524.445006MPa A F T =⨯==-σ真应力)(2.36505.08495.03802211GPa V E V E E H =⨯+⨯=+=上限弹性模量)(1.323)8405.038095.0()(112211GPa E V E V E L =+=+=--下限弹性模量1-6试分别画出应力松弛和应变蠕变与时间的关系示意图，并算出t = 0,t = ∞ 和t = τ时的纵坐标表达式。

解：Maxwell 模型可以较好地模拟应力松弛过程：V oigt 模型可以较好地模拟应变蠕变过程：以上两种模型所描述的是最简单的情况，事实上由于材料力学性能的复杂性，我们会用到用多个弹簧和多个黏壶通过串并联组合而成的复杂模型。

如采用四元件模型来表示线性高聚物的蠕变过程等。

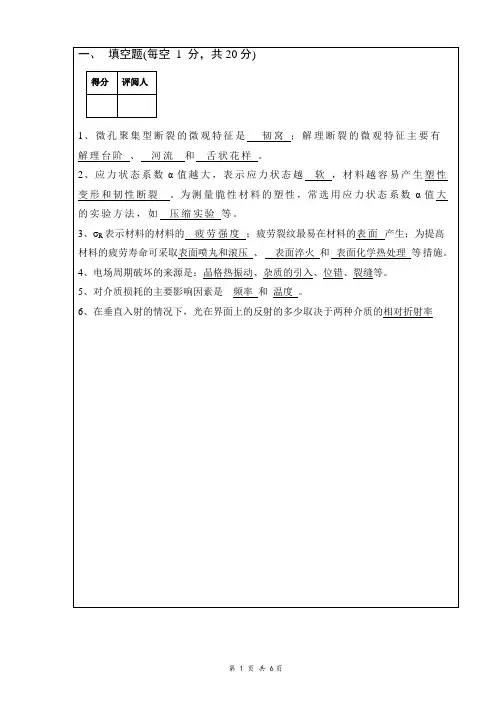

测试试卷1.关于固体材料的热容，爱因斯坦模型认为：晶体中每一个原子都是一个独立的振子，原子之间彼此无关，原子以( )的频率振动；德拜模型考虑到晶体中原子的相互作用，认为晶体中对热容的主要贡献是( )，把晶体近似视为连续介质，声频支的振动也近似看作是( )。

低温脆性常发生在具有()结构的金属及合金中，而在( )结构的金属及合金中很少发现。

[参考答案]体心立方或密排六方面心立方2.Griffith微裂纹理论从能量的角度来研究裂纹扩展的条件,这个条件是()。

[参考答案]物体内储存的弹性应变能的降低大于等于由于开裂形成两个新表面所需的表面能3.滑移是在__________作用下，在一定滑移系统上进行的。

[参考答案]切应力4.裂纹扩展的基本方式有三种，分别为（）、（）和（），其中以（)裂纹扩展最危险，最容易引起脆性断裂。

[参考答案]张开型滑开型撕开型张开型5.描述材料的蠕变性能的力学性能指标有：（）、（）、（）等。

[参考答案]蠕变极限持久强度松弛稳定性6.屈服是材料由（）向（）过渡的明显标志。

答案：弹性变形弹-塑性变形材料7.磁性的本源是材料内部电子的__________和__________。

晶体中热阻的主要来源是__________间碰撞引起的散射。

8.对介质损耗的主要影响因素是__________和__________。

9.在垂直入射的情况下，光在界面上的反射的多少取决于两种介质的__________。

10.电场周期破坏的来源是：__________、__________ 、__________ 、__________ 等。

11.由于恒压加热物体除温度升高外，还要对外界做功，所以等压热容__________等容热容。

12.BaTiO3电介质在居里点以下存在__________、__________、__________和__________四种极化机制。

13..断口特征三要素是指、和。

金属材料中的塑性变形有两种基本方式____和____。
