2020年九年级人教版九年级全一册第十九章《生活用电》单元测试卷

第十九章《生活用电》测试卷一、单选题(共12小题)1.在家庭电路中，下列情况不会造成触电现象的是()A．人站在地上，一只手接触火线B．人站在地上，两只手同时接触火线C．人站在地面上，两只手接触零线D．人站在绝缘凳上，一只手接触火线，一只手接触零线2.关于保险丝，下列说法正确的是()A．电路中有了保险丝就能起到保险作用B．选用额定电流越小的保险丝，就越安全C．选择适当规格的保险丝，才能够既不妨碍供电，又起到保险作用D．当电路被保险装置切断时，不用检查电路，直接恢复供电，就可以了3.家庭电路主要组成其中组合正确的是()A．电能表电压表电流表开关电灯B．电能表闸刀开关保险盒插座用电器C．闸刀开关保险盒电压表电流表灯泡D．灯泡插座电压表电流表闸刀开关4.关于家庭电路，下列说法中正确的是()A．家庭电路中，同时工作的用电器越多，总电阻越大B．家用电能表上的示数显示了家庭用电器的总功率C．如果家庭电路中不安装保险丝，那么发生短路时，会因为通过用电器的电流过大而烧毁用电器D．电炉工作时电炉丝热得发红，而与之相连的导线却没有明显发热，原因是电炉丝远比导线产生的热量多5.电源短路带来的危害是()A．用电器烧毁B．开关烧毁C．电路中电流变小D．电源烧毁6.安装照明电路时，发现开关一闭合，保险丝马上熔断，原因可能是()A．灯泡里的钨丝断了B．开关接触不良C．开关内两接线柱短路D．灯头里两接线柱短路7.如图是家庭电路的一部分，则()A．元件“1”是电能表，“2”是保险丝，“3”是闸刀开关B．元件“1”“2”“3”正确的连接顺序为“2”“1”“3”C．图中接错的元件是“4”和“5”D．图中电路元件连接完全正确8.某教学楼中有7间教室，每间装有“220 V－40 W”电灯6盏，安装总保险时，应选用() A． 5 A的保险丝B． 6 A的保险丝C． 3 A的保险丝D． 10 A的保险丝9.下列是小明和小雨看到的一些现象，其中正确的是()A．在不使用家用电器时，及时切断电源B．用湿手触摸用电器C．在高压电线附近玩耍D．夏天离开家时不关空调10.如图所示，根据家庭电路的接线方法(规则)可以肯定a、b中()A．a是火线B．b是火线C．a、b都是火线D．a、b都是零线11.如图，将插线板的插头插入家庭电路的三孔插座使用时，下列说法正确的是()A．插线板插孔L与N之间的电压是220 VB．插线板插孔E与零线连接C．可以用湿手拔插用电器的插头D．插线板指示灯不亮时不能提供电压12.用电安全是天大的事，在某地曾发生过这样一幕惨剧，某农户的鱼塘上空有高压线通过，一位钓鱼者抬杆取鱼时，钓鱼杆触及电线，钓鱼者当场触电身亡．下面说法不正确的是()A．此高压线是裸露导线(导线外没有绝缘皮)B．钓鱼杆接触到了火线C．钓鱼杆导电了D．小鸟只能落在零线上，落在火线上同样会触电身亡二、填空题(共3小题)13.小丽家有电灯、电视机、电饭锅、洗衣机和电冰箱等用电器，它们都是________联在家庭照明电路中．若小丽家的保险丝突然熔断，换上的同规格保险丝后又立即熔断，这种现象说明电路中存在________，或是用电器的________．14.如图所示是小科家部分线路连接图．当小科用测电笔接触插座的右孔时，氖管发光，可知右孔内的电线与进户线中的________线相连接；当闭合开关S，灯L在亮的瞬间熄灭，而室内其它用电器仍正常工作，则灯L处电路________(填“开路”或“短路”)．15.人们把电路中用电器总功率超过额定值的情况叫做________．三、实验题(共1小题)16.认识短路的危害设计实验目的：认识短路的危害器材：低压电源(直流6 V)、开关、额定电流为1 A的保险丝、额定电压为6 V的灯泡、导线、电流表(演示电流表，0～5 A档)进行实验(1)在图中，CD间接上一段保险丝，AB间接入电流表，其它部分按图所示连接好电路．(2)当开关闭合时，灯泡________(填“发光”或“不发光”)，电流表________(填“有”或“无”)示数．(3)断开开关，在B、D间接一根粗铜丝，当闭合开关的瞬间，你将会观察到________A．电流表的指针迅速摆动较大的幅度，保险丝也随即熔断B．电流表的指针无示数，保险丝不会熔断C．电流表读数稳定不变，灯泡正常发光D．电流表读数稳定不变，灯泡不亮分析论证B、D间接入铜丝时，灯泡被短路．根据欧姆定律知道，闭合开关的瞬间，线路中的电流________，通过保险丝和导线的电流________，但是保险丝的电阻比导线大很多，在电流相同时，导体的电功率跟电阻成________比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的________效应．四、计算题(共2小题)17.炎炎夏日即将来临，明明家新购置了一台1 kW的空调．已知他家原有用电器的总功率是1 020 W，电能表上标有“220 V 10 A”的字样．请你通过计算说明：(1)使用这台空调时，通过它的电流是多少？(2)从安全用电的角度考虑，明明家的电路是否允许安装这样一台空调？18.在用电高峰时，我们会发现家庭电路中的白炽灯比正常发光时要暗一些，同学们在学习了电学知识后对这一现象进行了调查研究．如图供电电源的电压始终是220 V，当用户的总功率是8.6 KW时，用户实际得到的电压是215 V．试求：(1)此时，标有“220 V 100 W”的白炽灯的实际电功率是多少？分析灯泡的亮度将如何变化？(2)当用户的总功率是8.6 KW时，通过输电线的电流是多少？输电线的电阻是多少？在3 h内输电线上消耗的电能是多少？(忽略温度对灯丝电阻的影响)五、作图题(共1小题)19.请用笔画线表示导线，将图中的插座(插座准备接大功率用电器)接入家庭电路中．答案解析1.【答案】C【解析】A、由于大地是导体，所以人站在地上，一只手接触火线时，会有电流通过人体，故发生触电事故；B、由于大地是导体，所以人站在地上，两只手同时接触火线时，会有电流通过人体，故发生触电事故；C、由于理论上说，零线和大地之间没有电压，所以人站在地面上，两只手接触零线不会发生触电事故；D、由于人体是导体，所以人站在绝缘凳上，一只手接触火线，一只手接触零线，此时会有电流通过人体，故发生触电事故；2.【答案】C【解析】A、说法错误，只有合适的保险丝才能起到保护作用；B、说法错误，小了容易造成断电；C、说法正确；D、说法错误，应先检查故障的原因．3.【答案】B【解析】根据家庭电路的组成解答．一定要注意进户线、电能表、总开关、保险丝的顺序不能颠倒．进入家庭的进户线后家庭电路组成有：电能表、总开关、保险装置、插座、用电器——电灯组成．进户线进入用户，首先经过电能表，然后再接总开关，防止偷电；保险丝一定接在总开关后面，方便更换保险丝．电能表、总开关、保险丝的顺序不能颠倒．为了保证各用电器之间互不影响，各个用电器间和插座是并联的．故选B.4.【答案】D【解析】A、家庭电路中，同时工作的用电器越多，并联的用电器越多，总电阻越小，故A错误；B、家庭电路中的电能表上的示数显示了家庭电路的总电能，故B错误；C、如果庭电路中不安装保险丝，当发生短路时，电流不会通过用电器，此时导线中电流过大会引发火灾，所以C错误；D、电炉在使用时，电炉丝和导线串联，即I电炉丝＝I导线，通电时间t相同，根据焦耳定律公式Q＝I2Rt可知，R电炉丝＞R导线，所以电流产生的热量：Q电炉丝＞Q导线，从而出现电炉丝热得发红，而与电炉丝相连的导线却不怎么发热的现象，故D正确．5.【答案】D【解析】电源短路是指电源两极不经过用电器直接连通的电路，当电源短路时，电路中的电流很大，可能会烧坏电源，而电路中的用电器没有电流通过，不会烧坏．6.【答案】D【解析】A、灯泡里的钨丝断了属于电路断路，电路中没有电流，保险丝不会熔断；B、开关接触不良属于电路断路，电路中没有电流，保险丝不会熔断；C、开关短路相当于开关闭合，保险丝不会熔断．D、灯座短路，会造成电路电流过大，保险丝熔断．7.【答案】C【解析】根据下列知识判断：(1)家庭电路的连接是进户线、电能表、总开关、保险丝和用电器，顺序不能颠倒．(2)两孔插座的接法：左孔接零线，右孔接火线．(3)灯泡的接法：开关与灯泡串联，并且开关应该接在火线上．A、元件“1”是电能表，“2”是闸刀开关，“3”是保险丝，故A错；B、元件“1”“2”“3”的正确连接顺序为“1”“2”“3”，故B错；C、开关应接在火线和电灯之间，插座应该左零右火，故C正确；D、C正确，有接错的，故D错．8.【答案】D【解析】一盏电灯的电流是：I＝＝≈0.18 A；总共是42盏灯，故总电流是：I＝0.18 A×42≈7.64 A；所以分析四选项可知，D选项符合题意．9.【答案】A【解析】A、在不使用家用电器时，应时切断电源，这样既可以节约电能，也可以保证电路安全，故A正确；B、生活用水是导体，用湿手触摸用电器容易造成触电事故，故B错误；C、在高压电线附近玩耍容易造成高压电弧触电，故C错误；D、夏天离开家时不关空调会造成电能的浪费，同时也不利于用电安全，故D错误．10.【答案】A【解析】由于在家庭电路中，开关接在火线和用电器之间，两孔插座左孔接零线，右孔接火线．所以分析如图所示家庭电路可知，a是火线，b是零线．11.【答案】A【解析】A、因为插线板N接零线，L接火线，所以插孔L与N之间的电压是220 V，故A正确；B、插线板插孔E与地线连接，而不是与零线连接，故B错误；C、用湿手拔插用电器的插头容易造成触电事故，故C错误；D、插线板指示灯与插孔间是并联的，互不影响，因此指示灯不亮时也能提供电压，故D错误．12.【答案】D【解析】钓鱼杆触及电线，钓鱼者当场被电死，说明电线、鱼竿、人体与大地组成闭合回路，流过人体的电流较大；A、高压线是裸导线，如果高压线不是裸线，不会形成闭合回路，人不会触电身亡，故A正确；B、钓鱼竿接触到的是火线，如果是零线，不会有电流流过人体，不会造成触电事故的发生，故B 正确；C、鱼竿导电了，如果鱼竿不导电，不会有电流流过人体，故C正确；D、鸟落在火线上时，小鸟与两脚间的火线并联，两脚间的电压较小，流过小鸟的电流较小，小鸟不会被电死，故D错误．13.【答案】并短路的地方总功率过大【解析】由于并联的用电器互不影响，所以在家庭电路中，电灯、电视机、电饭锅、洗衣机和电冰箱等用电器，它们都是并联的；若小丽家的保险丝突然熔断，即说明家庭电路中的电流过大，若换上的同规格保险丝后又立即熔断，这种现象说明电路中存在短路的地方或是用电器的总功率过大造成的；14.【答案】火开路【解析】因为小科用测电笔接触插座的右孔时，氖管发光，因此右孔与电源的火线相连；因为闭合开关S，灯L在亮的瞬间熄灭，而室内其它用电器仍正常工作，因此可以说明是灯泡所在的支路出现故障，如果短路，整个电路都不会工作，因此是灯泡发生断路．15.【答案】超负荷运行【解析】人们把电路中用电器总功率超过额定值的情况叫做超负荷运行．16.【答案】(2)发光有(3)A很大相同正热【解析】解：进行实验(2)当开关闭合时，由图可知，这是一个正常连接的电路，灯泡与保险丝串联，所以灯泡发光，电流表有示数．(3)断开开关，在B、D间接一根粗铜丝，此时灯泡被短路，电流通过保险丝后，直接经电流表回到电源负极，所以当闭合开关的瞬间，将会观察到电流表的指针迅速摆动较大的幅度，保险丝也随即熔断，灯泡不发光．故只有A符合题意；分析论证当B、D间接入铜丝时，灯泡被短路．根据欧姆定律I＝可知，闭合开关的瞬间，线路中的电流很大，通过保险丝和导线的电流相同，但是保险丝的电阻比导线大很多，由公式P＝I2R可知，在电流相同时，导体的电功率跟电阻成正比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的热效应．故答案为：17.【答案】解：(1)由P＝UI可得，使用这台空调时通过的电流：I1＝＝≈4.55 A；(2)电能表允许家用电器同时工作的最大功率P＝UI＝220 V×10 A＝2 200 W，因P＞P1＋P2＝1×103W＋1 020 W＝2 020 W，所有，明明家的电路允许安装这样一台空调．答：(1)使用这台空调时，通过它的电流是4.55 A；(2)从安全用电的角度考虑，明明家的电路允许安装这样一台空调．【解析】(1)根据P＝UI求出空调使用时通过的电流；(2)由电能表的参数可知正常工作电压和允许通过的最大电流，根据P＝UI求出允许家用电器同时工作的最大功率，然后与所有家用电器的总功率相比较，然后得出答案．18.【答案】解：(1)灯泡的电阻为R＝＝＝484 Ω，灯泡的实际功率为P实＝＝＝95.5 W，因为P实＜P额所以灯泡亮度将变暗．(2)通过输电线的电流为I＝＝＝40 A，由于输电线与用户是串联，所以电流相等，输电线两端的电压为U线＝220 V－215 V＝5 V，输电线的电阻为R线＝＝＝0.125 Ω，输电线上消耗的电能为W线＝U线It＝5 V×40 A×3×3 600 s＝2.16×106J.答：灯的实际功率95.5 W，灯泡亮度将变暗；输电线的电流40 A，电阻0.125 Ω，消耗的电能2.16×106J.【解析】(1)已知灯泡的额定电压和额定功率，根据R＝求出灯泡的电阻，再根据P＝求出灯泡的实际功率，根据灯泡的亮暗取决于灯泡的实际功率分析灯泡亮度的变化．(2)根据I＝求出通过输电线的电流，根据串联电路电压特点求出输电线分得的电压，再根据欧姆定律求出输电线的电阻，最后根据W＝UIt求出在3 h内输电线上消耗的电能．19.【答案】【解析】三孔插座的上面的孔接地线，左孔接入零线，右孔解火线．。

人教版2020年九年级物理全一册第十九章生活用电综合测试卷姓名:________ 班级:________ 成绩:________一、单选题1 . 图是某家庭电路的一部分，下列说法正确的是A．电冰箱接入三孔插座后其外壳与零线相连B．断开开关S时，用试电笔接触A点氖管发光，接触B点时氖管不会发光C．保险丝烧断后可用铜丝代替D．闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯短路2 . 下列物理量的估计最接近实际的是（）A．人体的正常体温约为37℃B．家用空调的额定功率约为50WC．我国家庭照明电路的电压为1.5VD．体育考试中所用实心球质量约为10 kg3 . 归纳和推理是学习科学时常用的思维方法，必须科学严谨。

以下说法正确的是（）A．春分日全球昼夜平分，则全球昼夜平分一定是春分日B．家庭电路中发生短路时保险丝会熔断，则保险丝熔断一定是发生了短路C．单质是由同种元素组成的纯净物，则由同种元素组成的纯净物一定是单质D．显微镜使用中转动反光镜可使视野变亮，则视野变亮一定是转动了反光镜4 . 关于家庭电路和安全用电，下列说法中正确的是A．保险丝烧断一定是发生了短路B．只有220V电压才能引起人触电C．家用电路接触不良也可能引起电火灾D．开关一定要接在零线上5 . 安全用电越来越被人们所重视，下列符合安全用电要求的是A．家庭电路中的保险丝可用铜丝代替B．多个大功率用电器同时使用一个插座C．发现有人触电时，应尽快用手拉开他D．更换灯泡时先断开电源6 . 有关生活用电知识，下列说法正确的是A．正常情况下火线与大地间的电压为零B．家里的空气开关“跳闸”了是电路发生了短路C．电器设备失火时，先断开电源再灭火D．使用测电笔时，手不能接触笔尾的金属体7 . 如图所示，表示两盏白炽灯的两只插座的安装电路图，其中一项安装错误的是：A．插座C B．插座DC．A灯及开关D．B灯及开关8 . 下列说法不合理的是（）A．家用电器金属外壳要接地B．不能在高压线附近放风筝C．使用试电笔时，手要按住笔卡且不能碰到笔尖D．家庭电路中的保险丝可用铜丝代替9 . 身边处处有科学，科学与我们的生产、生活密切相关．请根据你的生活经验和所学的科学知识判断，下列做法合理的是A．因用电器短路着火，立即用水扑灭B．在冰箱里放入活性炭，除去冰箱里的异味C．室内烤火取暖放一盆水，防止CO中毒D．在食品袋里充入氧气，延长食品的保质期二、多选题10 . 关于家庭电路及安全用电，下列说法不正确的是A．不是所有的家用电器的外壳都需要接地B．测电笔是用来测试物体是带正电还是带负电的C．只有人体接触带电体时才会发生触电事故D．低于220V的电压对人体都是安全的11 . 以下关于安全用电的说法，正确的是A．用电壶烧水时，其金属外壳必须通过三孔插座接地B．使用测电笔时，手不能接触笔上任何金属C．保险丝熔断了，是发生了短路或电路中电流过大D．开关的塑料外壳是不导电的，用湿手拨动开关不会触电12 . 如图是一些研究电或磁现象的实验，关于这些实验的叙述正确的是A．图中橡胶棒被吸引，说明橡胶棒带有负电荷B．图中条形磁铁被吸引，说明铁棒可能具有磁性C．图中灯L2比L1更亮，说明灯L2的实际功率比L1大D．图中用试电笔测试插座插孔的方法正确，若氖管发光，说明该插孔接通了火线13 . 下列器件中属于省力杠杆的是（）A．B．C．D．三、填空题14 . 小王学完家庭用电知识后，某房间安装的照明电路如图所示，经检查发现有三处错误，它们是_____、_____、_______．(填写字母代号)15 . 小明用测电笔接触家里的电冰箱的外壳时，发现测电笔的氖管会发出辉光，这说明电冰箱的外壳跟________ 线相通，为了防止发生触电事故，应该把电冰箱的外壳________ ．16 . 家庭电路如果电流过大，会导致温度升高，造成火灾，电流过大有两个原因，一是________，二是________17 . 小红家里安装的电能表，如图所示，根据表盘上的信息，为了保证安全，小红家的所有用电器的总功率不得超过_____，从安装这个电能表到现在，小红家总共用了____度电．18 . 小明家的家用电能表的表盘面上有“3000revs/kW•h"字样。

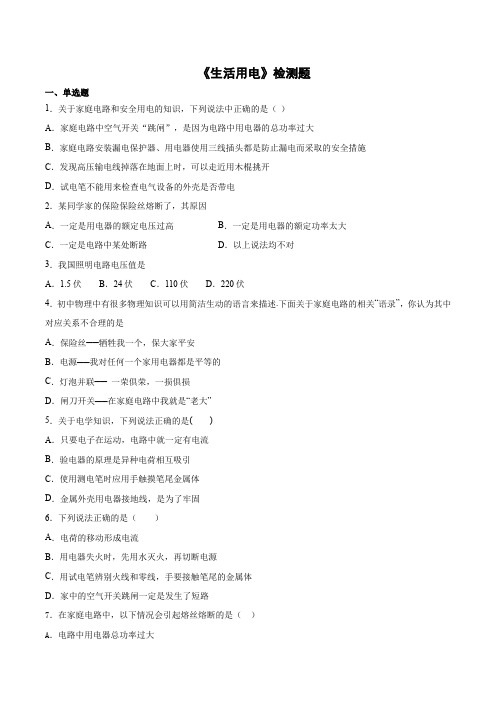

《生活用电》检测题一、单选题1．关于家庭电路和安全用电的知识，下列说法中正确的是（）A．家庭电路中空气开关“跳闸”，是因为电路中用电器的总功率过大B．家庭电路安装漏电保护器、用电器使用三线插头都是防止漏电而采取的安全措施C．发现高压输电线掉落在地面上时，可以走近用木棍挑开D．试电笔不能用来检查电气设备的外壳是否带电2．某同学家的保险保险丝熔断了，其原因A．一定是用电器的额定电压过高B．一定是用电器的额定功率太大C．一定是电路中某处断路D．以上说法均不对3．我国照明电路电压值是A．1.5伏B．24伏C．110伏D．220伏4．初中物理中有很多物理知识可以用简洁生动的语言来描述.下面关于家庭电路的相关“语录”，你认为其中对应关系不合理的是A．保险丝──牺牲我一个，保大家平安B．电源──我对任何一个家用电器都是平等的C．灯泡并联── 一荣俱荣，一损俱损D．闸刀开关──在家庭电路中我就是“老大”5．关于电学知识，下列说法正确的是()A．只要电子在运动，电路中就一定有电流B．验电器的原理是异种电荷相互吸引C．使用测电笔时应用手触摸笔尾金属体D．金属外壳用电器接地线，是为了牢固6．下列说法正确的是（）A．电荷的移动形成电流B．用电器失火时，先用水灭火，再切断电源C．用试电笔辨别火线和零线，手要接触笔尾的金属体D．家中的空气开关跳闸一定是发生了短路7．在家庭电路中，以下情况会引起熔丝熔断的是（）A．电路中用电器总功率过大B．连接电路时误将接地线与零线接通C．将开关用导线接通D．用测电笔接触火线8．下列做法中，符合安全用电原则的是A．在电线上晾晒衣服B．电灯的开关装在火线上C．不切断总开关就进行电路维修D．将洗衣机的三脚插头改为两脚插头使用9．我们日常生活中离不开电．下列有关安全用电的说法中正确的是（）A．家庭电路的开关，接在零线或火线上都可以B．放风筝时，应远离高压输电线C．空气开关跳闸后，应立即合上D．使用试电笔时，不接触笔尾金属体，会发生触电事故10．今年小明家造了新房，电工师傅安装完成家庭电路，部分线路如图。

人教版九年级物理全一册《第十九章生活用电》单元测试卷（含答案) 学校:___________班级：___________姓名：___________考号：___________一、选择题（每空2分共12分）1．如图所示，是家庭电路中的四种家用电器（电饭煲、洗衣机、电冰箱、电风扇），下列说法中不正确的是（）A．工作相同时间，其中产生热量最多的是电饭煲B．家庭电路中这四种电器之间连接方式既有并联又有串联C．为防止金属外壳带电对人造成伤害，金属外壳都应接地D．四种电器同时工作引起空气开关跳闸，原因可能是其中某个电器短路第1题图第2题图2．长短、粗细均相同的保险丝和铜丝，分别接到线路板上A、B间和C、D间，如图所示。

移动滑动变阻器的滑片，发现保险丝熔断而铜丝完好。

下列说法错误的是（）A．保险丝的电阻比铜丝的大B．通过保险丝的电流比铜丝的大C．电流通过保险丝产生的热量比铜丝的多D．为了用电安全，禁止用铜丝代替保险丝D．保险丝熔断后，可用同规格的铜丝代替接上3．关于家庭电路，下列说法错误的是（）A．若保险丝熔断了，不可以用电阻更小的铜丝代替B.迷你电烤箱应该接在②插座C.同为220V﹣100W迷你烤箱与电风扇，都正常工作1小时，产生的热量相同D.若仅进户零线断路，合总开关及灯开关，试电笔接触插座①左右两孔氖管均发光4．关于家庭电路和安全用电，下列说法中错误的是（）A．家庭电路中火线与零线的电压为220V，零线与大地之间没电压B．三脚插头中与金属外壳连接的那个插脚稍长些，是为了让电器通电时外壳先接地，断电时外壳后离地C．一个电源插线板上接过多的用电器，可能会造成插线板电流过大被烧坏D．漏电保护器可在电流过大时自动切断电路5．如图甲所示是某同学家常用的一个插线板，如图乙所示是其内部接线图，将该接线板接入家庭电路中，闭合开关指示灯发光，下列说法错误的（）A．指示灯两端的电压为220VB．用试电笔测试三孔插座左孔（见图乙）试电笔氖管不发光C．如果只有指示灯损坏，开关闭合时插孔也能正常通电D．如果插座短路，家中的空气开关会跳闸6．小明发现近来家里的白炽灯泡发光变暗了些，小刚用下面的四句话解释了造成这个现象的一个可能原因：①通过灯丝的电流减小。

第十九章《生活用电》测试卷一、单选题(共12小题)1.制成家用保险丝的材料是()A．电阻率较大而熔点较高的铅锑合金B．电阻率较大而熔点较低的铅锑合金C．电阻率较小而熔点较高的铅锑合金D．电阻率较小而熔点较低的铅锑合金2.关于家庭电路，下列说法正确的是()A．控制电灯的开关应安装在零线上B．使用金属外壳的家用电器，其外壳必须接地线C．电路中的电流过大，一定是发生了短路现象D．同时工作的用电器越多，电路的总电阻越大3.下列常识中符合安全用电的是()A．插头的绝缘皮破损B．用绝缘棒挑电线C．电线上凉衣服D．电视天线与电线接触4.走在旷野中的行人遇到雷电时所采取的方式正确的是()A．立即躲到大树下B．立即举起手中的雨伞C．立即爬到高处D．立即蹲下，双手抱头5.下列说法中，正确的是()A．为了安全，家庭电路中的熔丝越细越好B．用户增加了大功率用电器后，一定要换用较粗的熔丝C．电路上的电压越高，使用的熔丝要越粗D．绝不允许用铜丝来代替家庭电路中的熔丝6.小明在家中自己动手装了一盏电灯，如图所示，用测电笔去检验时会发生的是()A．开灯后，测电笔接触A、B点时，氖管都发光B．开灯后，测电笔接触A，B点时，氖管都不发光C．熄灯后，测电笔接触A，B点时，氖管都发光D．熄灯后，测电笔接触A，B点时，氖管都不发光7.下列三个现象：①灯头里的两个线头相碰；②插座中的两线头相碰；③照明电路的开关里两线头相碰．其中可能引起空气开关跳闸的是()A．①②③B．①②C．①③D．②③8.有关试电笔的使用，下列说法正确的是()A．氖管发光时试电笔接触的是零线B．使用时手不可以接触试电笔笔尖C．试电笔只能用来辨别零线和火线D．测电笔与手接触的部分都是绝缘体9.在家庭电路中，当家用电器全部使用时下列说法正确的是()A．电路的总功率最大B．电路的总电阻最大C．电路的总电压最大D．电路的总电功最大10.某同学家中的电能表标有“220 V,10(20) A”的字样，家中正在使用着一台80 W的电视机，两盏40 W的日光灯．此时需要再用一个25 W的台灯，可每当台灯的插头插进插座时，台灯不亮，空气开关就“跳闸”，发生这种现象的原因可能是()A．用电器的总功率过大B．台灯断路C．台灯插头短路D．电视机的功率突然大增11.有关家庭电路的安装原则，下列叙述不正确的是()A．各盏电灯应该是并联B．插座和电灯应该是并联C．控制电灯的开关应该和电灯串联D．保险盒应装在总开关前面12.熔丝材料的特点是()A．电阻率较大，熔点较高B．电阻率较大，熔点较低C．电阻率较小，熔点较低D．电阻率较小，熔点较高二、填空题(共3小题)13.引起家庭电路中电流过大的原因：一是______________，二是___________．经验证明只有___________的电压才是安全的．14.在上海地区的家庭中：电热水器正常工作的电压为________伏；电热水器与空调器之间是________连接的；每多使用一个用电器，家庭电路的总电阻________(选填“变大”、“变小”或“不变”)．15.如图是安装了漏电保护器的家庭电路．当漏电保护器检测到通过图中________(选填“A、B”或“A、C”)两处的电流不相等(即发生漏电)时，会迅速切断电路，从而起到保护作用．当家电维修人员在图中C处不慎触电时，漏电保护器________(填“会”或“不会”)切断电路．若人体电阻为10 kΩ，触电时通过人体的电流为____mA.三、实验题(共1小题)16.认识短路的危害设计实验目的：认识短路的危害器材：低压电源(直流6 V)、开关、额定电流为1 A的保险丝、额定电压为6 V的灯泡、导线、电流表(演示电流表，0～5 A档)进行实验(1)在图中，CD间接上一段保险丝，AB间接入电流表，其它部分按图所示连接好电路．(2)当开关闭合时，灯泡________(填“发光”或“不发光”)，电流表________(填“有”或“无”)示数．(3)断开开关，在B、D间接一根粗铜丝，当闭合开关的瞬间，你将会观察到________A．电流表的指针迅速摆动较大的幅度，保险丝也随即熔断B．电流表的指针无示数，保险丝不会熔断C．电流表读数稳定不变，灯泡正常发光D．电流表读数稳定不变，灯泡不亮分析论证B、D间接入铜丝时，灯泡被短路．根据欧姆定律知道，闭合开关的瞬间，线路中的电流________，通过保险丝和导线的电流________，但是保险丝的电阻比导线大很多，在电流相同时，导体的电功率跟电阻成________比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的________效应．四、计算题(共2小题)17.在用电高峰时，我们会发现家庭电路中的白炽灯比正常发光时要暗一些，同学们在学习了电学知识后对这一现象进行了调查研究．如图供电电源的电压始终是220 V，当用户的总功率是8.6 KW时，用户实际得到的电压是215 V．试求：(1)此时，标有“220 V 100 W”的白炽灯的实际电功率是多少？分析灯泡的亮度将如何变化？(2)当用户的总功率是8.6 KW时，通过输电线的电流是多少？输电线的电阻是多少？在3 h内输电线上消耗的电能是多少？(忽略温度对灯丝电阻的影响)18.炎炎夏日即将来临，明明家新购置了一台1 kW的空调．已知他家原有用电器的总功率是1 020 W，电能表上标有“220 V 10 A”的字样．请你通过计算说明：(1)使用这台空调时，通过它的电流是多少？(2)从安全用电的角度考虑，明明家的电路是否允许安装这样一台空调？五、作图题(共3小题)19.某教室天花板上有多组“220 V15 W”的节能灯，均符合安全用电要求，且一个开关同时控制两盏灯，每盏灯都能正常发光，请将图中的灯泡和开关连入电路．20.如图所示是家庭中带开关的电源插座板．当开关闭合时，三孔插座正常通电；当开关断开时，插座立即断电．请将电源插座板的开关、三孔插座连接起来，并将它们接入家庭电路中，使其符合如上描述的工作情况．21.如图甲所示是一个常用的插线板．插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压，开关闭合时指示灯发光，插孔可以提供工作电压；开关闭合时插孔也能提供工作电压，根据上述说明，在图乙中画出开关、指示灯、插孔与电源线的连接方式．答案解析1.【答案】B【解析】保险丝的作用是在电流异常升高到一定的高度的时候，自身熔断切断电路，从而起到保护电路安全运行的作用，因此保险丝需要用电阻率大、熔点低的材料制作，故选项B符合题意，选项ACD不符合题意．2.【答案】B【解析】A、为了安全，控制电灯的开关应安装在火线上，故A错误；B、家用电器的金属外壳在使用时要接地，以免在使用时用电器的外壳和电源火线之间的绝缘损坏，使外壳带电，电流就会流入大地，避免对人造成伤害，故B正确；C、电路中的电流过大，可能发生了短路现象，也可能是电路中的总功率过大引起的，故C错误；D、因为家庭电路为并联电路，因此同时工作的用电器越多，电路的总电阻越小，故D错误．3.【答案】B【解析】A、绝缘皮破损后，会使导线外露，会发生触电事故．不合题意．B、有人触电，千万不能用手将触电人拉开，这是非常危险的，应立即切断电源或用绝缘棒将导线挑开，使接触者尽快脱离电源．符合题意．C、湿衣服是导体，当把湿衣服晾在电线上时，一旦漏电，人接触衣服时会发生触电事故．不合题意．D、电视天线与电线接触，容易发生触电．不合题意．4.【答案】D【解析】分析题目中的四个选项不难看出，立即躲到大树下、立即举起手中的雨伞、立即爬到高处都是非常危险的，所以正确的做法是立即蹲下，双手抱头；5.【答案】D【解析】当电路中有过大电流通过时，保险丝发热温度快速升高到熔点自动熔化，切断电路；选用保险丝的标准：规格适合的保险丝；同样长度的情况下，比较细的保险丝电阻大，易熔断，使电路中电器不能正常工作；比较粗的电阻丝电阻小，不易熔断，起不到保护电路的作用，故AB 错误；要根据电路的需要(允许通过的最大电流)选择规则适合的保险丝，与电压无关，故C错误；铜丝的电阻率小、熔点高，代替保险丝不能熔断，起不到保险作用，故D正确．6.【答案】A【解析】开灯后，开关闭合，A、B两点和电路中的火线接触，所以测电笔接触A、B两点氖管会发光，所以选项A会发生，选项B不会发生；熄灯后，开关断开，B点接触火线，测电笔接触B点时，氖管会发光；A点通过灯泡和零线接触，所以测电笔接触A点时，氖管不会发光，故C、D不会发生．7.【答案】B【解析】①灯头里的两个线头分别为火线和零线，因此相碰后会发生短路，会引起空气开关跳闸；②插座中的两线头分别为火线和零线，因此相碰后会发生短路，会引起空气开关跳闸；③开关里两线头分别为火线和控制线，因此相碰后使电路变为通路，因此不会引起空气开关跳闸．8.【答案】B【解析】A、氖管发光时试电笔接触的是火线，故A错；DB、在使用试电笔时，手要接触笔尾金属体，笔尖接触火线或零线．氖管发光的是火线，氖管不发光的是零线．但绝不可接触试电笔笔尖，故B、D错正确；C、平时试电笔还可以用来判断直流电的正负极，判别交流电和直流电．9.【答案】A【解析】A、并联的支路最多时，功率最大，故A正确；B、并联支路越多，总电阻越小，故B错误；C、家庭电路电压不随用电器而变，总是220 V，故C错误；D、用电器工作的时间不确定，无法说电功大小，故错误．10.【答案】C【解析】由电能表上的参数可得，电路中允许的最大功率为：P＝UI＝220 V×20 A＝4 400 W；而家中使用的用电器的总功率为P总＝80 W＋2×40 W＋25 W＝185 W远小于电能表的最大功率；故空气开关跳闸不是因为功率过大，而是由于短路引起；当台灯的插头插进插座时，空气开关就“跳闸”，则说明是由于插头或台灯短路．11.【答案】D【解析】AB、各盏电灯之间、插座和电灯之间，都是并联，这样使得各用电器使用时互不影响，并且都能得到220 V的电压而正常工作，故AB正确；C、控制电灯的开关和电灯串联，可以控制电灯中电流的有无．故C正确．D、电路中电流过大会熔断保险丝，为了更换保险丝比较方便，保险盒安装在总开关的后面，故D 错．12.【答案】B【解析】因熔丝需在电流过大时，产生的电热达到熔丝的熔点而熔化，所以是由电阻率大、熔点低的铅锑合金制成的．13.【答案】电路总功率过大电路发生短路不高于36 V【解析】引起家庭电路中电流过大的原因：一是电路总功率过大，二是电路发生短路．经验证明只有不高于36 V的电压才是安全的．14.【答案】220并联变小【解析】(1)我国照明电路电压为220伏；故在上海地区的家庭中电热水器正常工作的电压也为220 V；(2)电热水器与空调器能够独立工作，是并联的；(3)每多使用一个用电器，横截面积越大，电阻就越小．15.【答案】A、B会22【解析】(1)判断漏电保护器会不会切断电路，就是分析A、B两处的电流是否相等，如果相等就不会切断电路，如果不相等就会切断电路；当家电维修人员在图中C处不慎触电时，电流就会从C处通过人体流向大地，导致通过B处的电流比A处的小，因此漏电保护器会切断电路．(2)家庭电路的电压U＝220 V，人体电阻R＝10 kΩ＝104Ω，因此通过人体的电流：I＝＝＝0.022 A＝22 mA.16.【答案】(2)发光有(3)A很大相同正热【解析】解：进行实验(2)当开关闭合时，由图可知，这是一个正常连接的电路，灯泡与保险丝串联，所以灯泡发光，电流表有示数．(3)断开开关，在B、D间接一根粗铜丝，此时灯泡被短路，电流通过保险丝后，直接经电流表回到电源负极，所以当闭合开关的瞬间，将会观察到电流表的指针迅速摆动较大的幅度，保险丝也随即熔断，灯泡不发光．故只有A符合题意；分析论证当B、D间接入铜丝时，灯泡被短路．根据欧姆定律I＝可知，闭合开关的瞬间，线路中的电流很大，通过保险丝和导线的电流相同，但是保险丝的电阻比导线大很多，由公式P＝I2R可知，在电流相同时，导体的电功率跟电阻成正比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的热效应．故答案为：17.【答案】解：(1)灯泡的电阻为R＝＝＝484 Ω，灯泡的实际功率为P实＝＝＝95.5 W，因为P实＜P额所以灯泡亮度将变暗．(2)通过输电线的电流为I＝＝＝40 A，由于输电线与用户是串联，所以电流相等，输电线两端的电压为U线＝220 V－215 V＝5 V，输电线的电阻为R线＝＝＝0.125 Ω，输电线上消耗的电能为W线＝U线It＝5 V×40 A×3×3 600 s＝2.16×106J.答：灯的实际功率95.5 W，灯泡亮度将变暗；输电线的电流40 A，电阻0.125 Ω，消耗的电能2.16×106J.【解析】(1)已知灯泡的额定电压和额定功率，根据R＝求出灯泡的电阻，再根据P＝求出灯泡的实际功率，根据灯泡的亮暗取决于灯泡的实际功率分析灯泡亮度的变化．(2)根据I＝求出通过输电线的电流，根据串联电路电压特点求出输电线分得的电压，再根据欧姆定律求出输电线的电阻，最后根据W＝UIt求出在3 h内输电线上消耗的电能．18.【答案】解：(1)由P＝UI可得，使用这台空调时通过的电流：I1＝＝≈4.55 A；(2)电能表允许家用电器同时工作的最大功率P＝UI＝220 V×10 A＝2 200 W，因P＞P1＋P2＝1×103W＋1 020 W＝2 020 W，所有，明明家的电路允许安装这样一台空调．答：(1)使用这台空调时，通过它的电流是4.55 A；(2)从安全用电的角度考虑，明明家的电路允许安装这样一台空调．【解析】(1)根据P＝UI求出空调使用时通过的电流；(2)由电能表的参数可知正常工作电压和允许通过的最大电流，根据P＝UI求出允许家用电器同时工作的最大功率，然后与所有家用电器的总功率相比较，然后得出答案．19.【答案】【解析】开关接在火线上，两只“220 V15 W”节能灯在家庭电路中应并联才能正常工作，又因为开关同时控制两灯，所以开关在干路上，即灯泡并联后再与开关串联，灯泡的另一端接在零线上．20.【答案】【解析】由题意可知，当开关闭合时，三孔插座正常通电；当开关断开时，插座立即断电．说明开关应该控制三孔插座，且根据安全用电的原则，开关要控制火线．再结合三孔插座上孔接地线，左孔接零线，右孔接火线可进行连接，21.【答案】【解析】插线板上的指示灯在开关闭合时会发光，插孔正常通电，说明开关同时控制灯泡和插座，灯泡和插座之间可能是串联，也可能是并联，如果两者并联，开关应该在干路上；如果指示灯损坏，开关闭合时插孔也能正常通电，说明灯泡和插座之间是并联的，开关接在灯泡、插座和火线之间控制火线使用更安全．。

人教版2020年九年级物理全一册第十九章生活用电综合测试卷姓名:________ 班级:________ 成绩:________一、单选题1 . 下列说法符合安全用电原则的是A．将控制电灯的开关安装在火线与灯之间B．有金属外壳的家用电器可以使用双孔插座C．使用试电笔时，手不能接触试电笔上的金属部分D．发现用电器有灰可用湿抹布擦干净2 . 下列说法中，正确的是A．每一节干电池的电压都与电池组总电压相同B．四节干电池都串联时，总电压跟任何一节电池电压一样大C．四节干电池并联时，总电压等于四节电池的和D．四节干电池可组成6V的电源3 . 我国电力供电系统全球领先，为国家经济建设和人民生活提供了强有力的保障．如果使用不当也会给我们带来危害，下列做法符合安全用电要求的是A．手机充电器永久地插在插座上B．使用测电笔时，手直接接触它的笔尖C．断开电源后，再更换灯泡D．开关接在零线和灯泡之间4 . 关于家庭电路和安全用电，下列说法正确的是（）A．控制用电器的开关应接在用电器与火线之间B．保险丝烧毁后，可用铁丝来代替保险丝C．使用试电笔时，手指不能触碰试电笔上端的金属帽D．若空气开关“跳闸”，一定是电路中出现了短路5 . 下列说法符合安全用电的是（）A．家庭电路中可使用任意大功率用电器B．可用湿手触摸插座C．金属外壳的用电器要接地线D．可用铜线代替保险丝6 . 关于家庭电路和安全用电，下列说法正确的是A．发现有人触电应立即用手将人拉开B．有金属外壳的家用电器，金属外壳必须接地C．使用测电笔时，手不要接触笔尾金属体，以免触电D．空气开关“跳闸”，一定是发生了短路，立即闭合开关即可7 . 在如图的各种情况下，不会造成人体触电的是A．A B．B C．C D．D8 . 某同学家里的保险丝经常熔断，其中可能的原因是A．用电器额定电压太小B．用电器额定功率太小C．保险丝额定电流太小D．保险丝额定电流太大9 . 现要安装“220V 25W”灯泡25只，应选择的保险丝规格是A．熔断电流为3A的保险丝B．额定电流为3A的保险丝C．熔断电流为5A的保险丝D．额定电流为5A的保险丝二、多选题10 . 关于家庭电路和安全用电常识，下列说法中正确的是A．人体安全电压为不高于220VB．使用试电笔时，手应接触笔尾金属体C．只有接触高压线路才会发生触电事故D．家里的空气开关“跳闸”，可能是发生了短路11 . “珍爱生命，注意安全”是同学们日常生活中必须具备的意识．下列有关安全用电的说法，不符合要求的是（）A．用试电笔辨别火线、零线时，手指不能接触笔尾金属体B．更换灯泡，搬动电器前要先断开电源开关C．放风筝时要远离高压电线D．雷雨天气要尽快到大树下避雨12 . 下列知识结构中，正确的是A．B．C．D．13 . 下列做法中符合安全用电常识的是（）A．使用中的用电器起火迅速浇水灭火B．用电器三脚插头改成两脚插头使用C．控制灯的开关接在灯与火线之间D．使用试电笔时手接触笔尾金属体三、填空题14 . 小明家买了新房，他为自己房间安装一盏照明灯和一个插座，如图所示是他设计的电路．图中虚线框1和2是电灯或开关的位置，则开关应装在方框_____中．安装完毕后，闭合开关，电灯不亮，用测电笔分别测试d、e、f点时，测电笔的氖管都发光，则电路的故障为_____________．当发现家用电器或电线着火时，必须先_______电源，然后再救火．15 . 家庭电路中，控制各灯具的开关应接在______（选填“火线”“零线”或“地线”）上，如图所示为小文家使用的电能表，他将铭牌模糊不清的电烤箱单独接在家庭电路中正常工作，电能表表盘刚好转了120转，不考虑电路中能量损失，则该电烤箱正常工作时的电功率为______。

人教版九年级全一册第十九章《生活用电》测试卷一、单选题(共15小题)1.下列做法中容易发生危险的是( )A．B．C．D．2.家庭电路中有较多的电热器，如电饭锅，电水壶，随着家中接入电路中的电热器越多，整个家庭电路的总阻值________，总电流________，电路消耗的总功率________，下列判断正确的是( )A．变大变大变小B．变小变大变大C．变小变大变小D．不变变大变大3.某家庭电路的组成如图所示，下列说法正确的是( )A．图中的插座可以是并联的，也可以是串联的B．控制灯泡的开关可以接在零线上C．彩灯接入电路后都不亮，是由于其中的一个小彩灯短路D．有金属外壳的家用电器必须用三孔插座，以确保安全4.家庭电路主要组成其中组合正确的是( )A．电能表电压表电流表开关电灯B．电能表闸刀开关保险盒插座用电器C．闸刀开关保险盒电压表电流表灯泡D．灯泡插座电压表电流表闸刀开关5.如图所示为一个三孔插座，正确的连接是( )A．1孔接零线，2孔接地线，3孔接火线B．1孔接地线，2孔接火线，3孔接零线C．1孔接零线，2孔接火线，3孔接地线D．1孔接火线，2孔接地线，3孔接零线6.家庭电路中的保险丝不能用铜导线代替，这是由于铜导线( ) A．电阻率大，熔点高B．电阻率大，熔点低C．电阻率小，熔点高D．电阻率小，熔点低7.如图所示是小明常用的一个插线板．他在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压．选项中正确的连接方式是( )A．B．C．D．8.如图是一条刚装好的家庭电路，在末安装保险丝之前，先把灯泡L0接在装保险盒的两个接线柱上，当只闭合S1时，L0和L1发光都偏暗；当只闭合S2时，L0正常发光；当只闭合S3时，L0不发光．则下列判断正确的是(四只灯泡的额定电压均为220 V)( )A．灯泡L1所在支路正常B．灯泡L2所在支路正常C．灯泡L3所在支路正常D．装好保险丝，合上所有开关后，灯泡都能正常发光9.小明触摸电冰箱门时感到手“麻”，下表列出小明对造成手“麻”原因的四种猜想，你认为其中的( )猜想是合理的.A．答案AB．答案BC．答案CD．答案D10.家庭电路中，开关、电灯、插座的接法最合理的是( ) A．开关、电灯、插座都串联B．开关与插座串联再与电灯并联C．开关、电灯、插座都并联D．开关与电灯串联再与插座并联11.照明电路的电压和一般情况下的安全电压分别是( ) A．380伏60伏B．220伏60伏以下C．380伏36伏以下D．220伏36伏以下12.家庭电路的用电器总功率过大是指( )A．电路中用电器增多B．电路中消耗的实际总功率大于额定总功率C．使用较大功率的用电器D．家庭电路中并联的用电器增多13.家庭电路中，电路上总电阻和总功率的情况是( )A．亮着的灯越多，总电阻越大，总功率越大B．亮着的灯越多，总电阻越小，总功率越小C．亮着的灯越多，总电阻越小，总功率越大D．亮着的灯越多，总电阻越大，总功率越小14.某同学想设计一个家庭厨房电路，现在有2 000 W的电磁炉一个，800 W的微波炉一个，800 W的电饭锅一个，100 W的抽油烟机一台，10 W 的节能灯四盏，设计的导线横截面积合理．现给整个厨房电路配一个独立的空气开关，下列哪个规格的空气开关较合理( )A．16 AB．20 AC．32 AD．40 A15.下列三个现象：①灯头里的两个线头相碰；②插座中的两线头相碰；③照明电路的开关里两线头相碰．其中可能引起空气开关跳闸的是( )A．①②③B．①②C．①③D．②③二、填空题(共3小题)16.如图所示，图甲试电笔的笔尖A应该是________(选填“导体或”“绝缘体”)．在图乙和图丙中，正确使用试电笔的是图________，当用它插入插座的左孔时氖管不亮，插入右孔时氖管发光，则说明零线在插座______孔．17.如图所示，各图均有不符合物理原理之处，请你指出其中的错误(至少写出两条)．(1)____________________；(2)____________________．18.家庭电路保险盒中熔丝熔断的主要原因是电路中________．当电路中接入的用电器过多，________过大时，熔丝可能熔断，另一种可能的原因是电路某处发生_________．三、实验题(共1小题)19.认识短路的危害设计实验目的：认识短路的危害器材：低压电源(直流6 V)、开关、额定电流为1 A的保险丝、额定电压为6 V的灯泡、导线、电流表(演示电流表，0～5 A档)进行实验(1)在图中，CD间接上一段保险丝，AB间接入电流表，其它部分按图所示连接好电路．(2)当开关闭合时，灯泡________(填“发光”或“不发光”)，电流表________(填“有”或“无”)示数．(3)断开开关，在B、D间接一根粗铜丝，当闭合开关的瞬间，你将会观察到________A．电流表的指针迅速摆动较大的幅度，保险丝也随即熔断B．电流表的指针无示数，保险丝不会熔断C．电流表读数稳定不变，灯泡正常发光D．电流表读数稳定不变，灯泡不亮分析论证B、D间接入铜丝时，灯泡被短路．根据欧姆定律知道，闭合开关的瞬间，线路中的电流________，通过保险丝和导线的电流________，但是保险丝的电阻比导线大很多，在电流相同时，导体的电功率跟电阻成________比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的________效应．四、计算题(共2小题)20.炎炎夏日即将来临，明明家新购置了一台1 kW的空调．已知他家原有用电器的总功率是1 020 W，电能表上标有“220 V 10 A”的字样．请你通过计算说明：(1)使用这台空调时，通过它的电流是多少？(2)从安全用电的角度考虑，明明家的电路是否允许安装这样一台空调？21.在用电高峰时，我们会发现家庭电路中的白炽灯比正常发光时要暗一些，同学们在学习了电学知识后对这一现象进行了调查研究．如图供电电源的电压始终是220 V，当用户的总功率是8.6 KW时，用户实际得到的电压是215 V．试求：(1)此时，标有“220 V 100 W”的白炽灯的实际电功率是多少？分析灯泡的亮度将如何变化？(2)当用户的总功率是8.6 KW时，通过输电线的电流是多少？输电线的电阻是多少？在3 h内输电线上消耗的电能是多少？(忽略温度对灯丝电阻的影响)答案解析1.【答案】B【解析】A、正确使用测电笔的方法，笔尖接触检测的导线，笔尾接触手，才能检测导线是零线还是火线．不会发生危险；B、高压线下钓鱼，鱼线很容易接触到高压线，会发生触电．容易发生危险；C、当带电云层靠近建筑物时，避雷针上产生的感应电荷会通过针尖放电，逐渐中和云中的电荷，使建筑物免遭雷击．不会发生危险；D、发现有人触电后首先切断电源，把触电者拉离电源，因人体是导体，可避免救助者间接触电事故．不会发生危险．2.【答案】B【解析】(1)在家庭电路中，接入的用电器越多，相当于更多的电阻并联在一起，根据电阻越并越小可知，电路中的总电阻变小；(2)在家庭电路中，接入的用电器越多，相当于并联了更多的支路，根据并联电路的总电流等于各支路电流之和，电路中的总电流会变大；(3)在家庭电路中，接入的用电器越多，相当于并联了更多的支路，由P＝UI可知，电压不变，电流变大，总功率变大．3.【答案】D【解析】A、家庭电路中的用电器和插座之间应该是并联，不可以是串联，故A错．B、控制灯泡的开关应该接在火线上；故B错．C、小彩灯之间是串联，所以如果有一个小彩灯短路，其他的彩灯是能够发光；故C错．D、有金属外壳的家用电器必须使用三孔插座；故D正确．4.【答案】B【解析】根据家庭电路的组成解答．一定要注意进户线、电能表、总开关、保险丝的顺序不能颠倒．进入家庭的进户线后家庭电路组成有：电能表、总开关、保险装置、插座、用电器——电灯组成．进户线进入用户，首先经过电能表，然后再接总开关，防止偷电；保险丝一定接在总开关后面，方便更换保险丝．电能表、总开关、保险丝的顺序不能颠倒．为了保证各用电器之间互不影响，各个用电器间和插座是并联的．故选B.5.【答案】B【解析】根据三孔插座的连接原则：左孔接零线，右孔接火线，上孔接地线，对照图片可知，1孔接地线，2孔接火线，3孔接零线，选项B符合题意．6.【答案】C【解析】保险丝要当电路中有过大电流通过时，保险丝发热温度快速升高到熔点自动熔化，切断电路，根据焦耳定律Q＝I2Rt可知：产生热量在相同电流时随电阻的增大而增加；所以电流达到一定值时，电阻率大的电阻产生的热量多；为了尽快能使保险丝熔化而断开电路，则保险丝的熔点低一些才能减小加热的时间；因此：电阻率大、熔点低的材料是制作保险丝的最好材料，应由铅制成．7.【答案】B【解析】插线板上的指示灯在开关闭合时会发光，插孔正常通电，说明开关同时控制灯泡和插座，灯泡和插座之间可能是串联，也可能是并联，如果两者并联，开关应该在干路上；如果指示灯损坏，开关闭合时插孔也能正常通电，说明灯泡和插座之间是并联的，开关接在灯泡、插座和火线之间控制火线使用更安全．如图所示：8.【答案】A【解析】A、当只闭合S1时，L0和L1都偏暗，L1所在支路正常，故A正确；B、当只闭合S2时，L0正常发光，说明该支路存在短路，故B错误；C、当只闭合S3时，L3不发光，说明L3所在支路断路，故C错误；D、根据上述分析可知，装好保险丝，合上所有开关后，灯泡不可能都正常工作，故D错误．9.【答案】C【解析】A、火线断路，手接触冰箱门是不会触电的，所以A是错误的；B、火线和零线接触，就会出现短路，就会烧坏保险丝，手接触电冰箱门不会触电，所以B是错误的；C、火线与电冰箱的金属外壳接触，金属外壳就相当于火线的延伸，单手接触金属外壳就会触电，所以C是正确的；D、电冰箱门的金属外壳接了地，金属外壳即使和火线接触，电流也会通过地线流入大地，人接触金属外壳是不会触电的，所以D是错误的．10.【答案】D【解析】开关要控制电灯，应与电灯串联，插座是为了方便接入用电器，应与开关控制的电灯并联．11.【答案】D【解析】我国照明电路的电压是220 V，经验表明，对人体的安全电压是不高于36 V，故只有选项D的数据是正确的．12.【答案】B【解析】用电器工作在额定电压时的功率为额定功率；而用电器实际工作时的功率为实际功率；用电器消耗的电能取决于用电器的实际功率．因此家庭电路的用电器总功率过大是指电路中消耗的实际总功率大于额定总功率．13.【答案】C【解析】家庭电路中各盏照明灯是并联的，亮着的灯越多，并联的支路越多，总电阻越小；反之，亮着的灯越少，并联的支路越少，总电阻越大；因为家庭电路的电压等于各用电器的额定电压，所以各用电器的实际功率等于额定功率，又因为电路中的总功率等于各用电器的实际功率之和，亮着的灯越多，电路消耗的总功率越大；反之亮着的灯越少，电路消耗的总功率越小．14.【答案】B【解析】家庭所有用电器的总功率P总＝2 000 W＋800 W＋800 W＋100 W＋10 W×4＝4 100 W；由公式P＝UI得，这些用电器同时工作时，电路中的电流：I＝＝≈18.6 A，所选择空气开关允许的最大电流应略大于这一数值，且不宜太大，故只有B选项的20 A最合适．15.【答案】B【解析】①灯头里的两个线头分别为火线和零线，因此相碰后会发生短路，会引起空气开关跳闸；②插座中的两线头分别为火线和零线，因此相碰后会发生短路，会引起空气开关跳闸；③开关里两线头分别为火线和控制线，因此相碰后使电路变为通路，因此不会引起空气开关跳闸．16.【答案】导体；丙；左【解析】测电笔的用途：辨别火线和零线．容易导电的物体是导体，不容易导电的物体是绝缘体．笔尖属于导体．测电笔的使用方法：使用测电笔时，手要接触测电笔尾部的金属体．笔尖接触电线，氖管发光表明接触的是火线，不发光是零线．在图乙和图丙中，正确使用试电笔的是图丙，当用它插入右孔时氖管发光，则说明火线在插座右孔，零线在插座左孔．17.【答案】手接触了测电笔的金属尖开关控制了零线【解析】由甲图可知：手接触了测电笔的金属尖，这样会造成触电事故；由乙图可知：开关控制了零线，这样在断开开关的情况下，灯泡是带电的；由丙图可知：温度计的玻璃泡接触了容器的底部．18.【答案】电流过大总功率短路【解析】(1)保险丝熔断是电流流过导体时产生的热量过多，产生的热量跟电阻、电流、通电时间有关．电阻不变，通电时间不变，保险丝熔断是电流过大造成的．(2)根据P＝UI，电压不变是220 V，电流过大是总功率过大造成的．(3)根据I＝，电压不变是220 V，电流过大是电阻过小造成的，短路时电阻最小，电流最大．19.【答案】(2)发光有(3)A很大相同正热【解析】解：进行实验(2)当开关闭合时，由图可知，这是一个正常连接的电路，灯泡与保险丝串联，所以灯泡发光，电流表有示数．(3)断开开关，在B、D间接一根粗铜丝，此时灯泡被短路，电流通过保险丝后，直接经电流表回到电源负极，所以当闭合开关的瞬间，将会观察到电流表的指针迅速摆动较大的幅度，保险丝也随即熔断，灯泡不发光．故只有A符合题意；分析论证当B、D间接入铜丝时，灯泡被短路．根据欧姆定律I＝可知，闭合开关的瞬间，线路中的电流很大，通过保险丝和导线的电流相同，但是保险丝的电阻比导线大很多，由公式P＝I2R可知，在电流相同时，导体的电功率跟电阻成正比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的热效应．故答案为：20.【答案】解：(1)由P＝UI可得，使用这台空调时通过的电流：I1＝＝≈4.55 A；(2)电能表允许家用电器同时工作的最大功率P＝UI＝220 V×10 A＝2 200 W，因P＞P1＋P2＝1×103W＋1 020 W＝2 020 W，所有，明明家的电路允许安装这样一台空调．答：(1)使用这台空调时，通过它的电流是4.55 A；(2)从安全用电的角度考虑，明明家的电路允许安装这样一台空调．【解析】(1)根据P＝UI求出空调使用时通过的电流；(2)由电能表的参数可知正常工作电压和允许通过的最大电流，根据P＝UI 求出允许家用电器同时工作的最大功率，然后与所有家用电器的总功率相比较，然后得出答案．21.【答案】解：(1)灯泡的电阻为R＝＝＝484 Ω，灯泡的实际功率为P实＝＝＝95.5 W，因为P实＜P额所以灯泡亮度将变暗．(2)通过输电线的电流为I＝＝＝40 A，由于输电线与用户是串联，所以电流相等，输电线两端的电压为U线＝220 V－215 V＝5 V，输电线的电阻为R线＝＝＝0.125 Ω，输电线上消耗的电能为W线＝U线It＝5 V×40 A×3×3 600 s＝2.16×106J.答：灯的实际功率95.5 W，灯泡亮度将变暗；输电线的电流40 A，电阻0.125 Ω，消耗的电能2.16×106J.【解析】(1)已知灯泡的额定电压和额定功率，根据R＝求出灯泡的电阻，再根据P＝求出灯泡的实际功率，根据灯泡的亮暗取决于灯泡的实际功率分析灯泡亮度的变化．(2)根据I＝求出通过输电线的电流，根据串联电路电压特点求出输电线分得的电压，再根据欧姆定律求出输电线的电阻，最后根据W＝UIt求出在3 h内输电线上消耗的电能．。

第十九章《生活用电》单元测试卷一、单选题(共15小题)1.在没有断开电路进行电路检修时，如图所示的四种情况中，不会引起触电的是() A．B．C．D．2.家庭电路中熔丝熔断的原因，不可能的是()A．开关短路了B．电路中使用了较大功率的用电器C．插座中两条线相碰了D．灯头的两接线相碰了3.在家庭电路中，插座、螺口节能灯和开关的连接正确的是()A．AB．BC．CD．D4.电源短路带来的危害是()A．用电器烧毁B．开关烧毁C．电路中电流变小D．电源烧毁5.关于保险丝，下列说法正确的是()A．电路中有了保险丝就能起到保险作用B．选用额定电流越小的保险丝，就越安全C．选择适当规格的保险丝，才能够既不妨碍供电，又起到保险作用D．当电路被保险装置切断时，不用检查电路，直接恢复供电，就可以了6.某家庭电路中安装有“220 V10 A”的空气开关(未画出)，如图是电路中的四种情况，图中所有用电器额定电压为220 V，开关全部闭合后，不会引起空气开关“跳闸”(相当于熔丝断)的是()A．B．C．D．7.如图是一条刚装好的家庭电路，在末安装保险丝之前，先把灯泡L0接在装保险盒的两个接线柱上，当只闭合S1时，L0和L1发光都偏暗；当只闭合S2时，L0正常发光；当只闭合S3时，L0不发光．则下列判断正确的是(四只灯泡的额定电压均为220 V)()A．灯泡L1所在支路正常B．灯泡L2所在支路正常C．灯泡L3所在支路正常D．装好保险丝，合上所有开关后，灯泡都能正常发光8.某人安装照明电路时，把火线上的保险丝取下，把一个220 V的灯泡(以下称检验灯)接在原保险丝的位置，同时把电路中所有开关都断开，用这种方法可检查是否存在短路，正确的连接方式如图，接通电源后下列说法不正确的是()A．若检验灯正常发光说明以后的电路中存在短路B．若检验灯不亮，但把某个用电器的开关闭合后检验灯正常发光，表明开关的两端直接接在火线和零线上C．若任意一个开关闭合检验灯都不亮，说明干路中有断路D．若检验灯泡不亮，但将某一个电灯的开关闭合后，这个电灯和检验电灯都能发光，只是亮度不够，这表明电路中出现了短路现象9.应该用测电笔去辨别火线与零线，决不能用手直接去接触电线，这是因为()A．手接触火线时，手不会发光，无法辨别火线B．手接触零线时，通过人体的电流很大，人体会触电C．氖管发光时，一定不会有电流通过人体D．氖管发光时，通过人体的电流很小，人体不会触电10.我国家庭电路的电压值是()A． 36 VB． 220 VC． 110 VD． 380 V11.熔丝材料的特点是()A．电阻率较大，熔点较高B．电阻率较大，熔点较低C．电阻率较小，熔点较低D．电阻率较小，熔点较高12.家庭电路的用电器总功率过大是指()A．电路中用电器增多B．电路中消耗的实际总功率大于额定总功率C．使用较大功率的用电器D．家庭电路中并联的用电器增多13.如图所示，电路中打“×”处表示断路之处，若开关闭合后，用测电笔测试电路中a、b、c、d四点时，能使测电笔的氖管发光的点是()A．aB．a、bC．a、b、cD．a、b、c、d14.当电路出现短路时，带来的危害是()A．电路中没有电流B．灯泡立即被烧坏C．电路中的电流很大烧坏电源D．电路不在存在15.发现有人触电，应先()A．报警或喊人B．迅速扶起，并送往医院C．找电工或专业人员抢救D．想办法切断电源二、填空题(共3小题)16.我国家庭电路的电压是________ V．家庭电路中，电视机与电冰箱是________联连接的，对人体安全的电压是不高于________ V．电视机的遥控器由两节干电池供电，其工作电压为________ V.17.三线插头除了把用电器连入电路之外，多出来的头比较________(长/短)，当插头进入插座时，可以________(先/后)把用电器的________与________连接起来．18.新建楼房的供电线路已经不再用________保护电路，而用带有保险装置的________代替，当电流过大时，开关中的________起作用，使开关断开，切断电路．三、实验题(共1小题)19.认识短路的危害设计实验目的：认识短路的危害器材：低压电源(直流6 V)、开关、额定电流为1 A的保险丝、额定电压为6 V的灯泡、导线、电流表(演示电流表，0～5 A档)进行实验(1)在图中，CD间接上一段保险丝，AB间接入电流表，其它部分按图所示连接好电路．(2)当开关闭合时，灯泡________(填“发光”或“不发光”)，电流表________(填“有”或“无”)示数．(3)断开开关，在B、D间接一根粗铜丝，当闭合开关的瞬间，你将会观察到________A．电流表的指针迅速摆动较大的幅度，保险丝也随即熔断B．电流表的指针无示数，保险丝不会熔断C．电流表读数稳定不变，灯泡正常发光D．电流表读数稳定不变，灯泡不亮分析论证B、D间接入铜丝时，灯泡被短路．根据欧姆定律知道，闭合开关的瞬间，线路中的电流________，通过保险丝和导线的电流________，但是保险丝的电阻比导线大很多，在电流相同时，导体的电功率跟电阻成________比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的________效应．四、计算题(共2小题)20.炎炎夏日即将来临，明明家新购置了一台1 kW的空调．已知他家原有用电器的总功率是1 020 W，电能表上标有“220 V 10 A”的字样．请你通过计算说明：(1)使用这台空调时，通过它的电流是多少？(2)从安全用电的角度考虑，明明家的电路是否允许安装这样一台空调？21.在用电高峰时，我们会发现家庭电路中的白炽灯比正常发光时要暗一些，同学们在学习了电学知识后对这一现象进行了调查研究．如图供电电源的电压始终是220 V，当用户的总功率是8.6 KW 时，用户实际得到的电压是215 V．试求：(1)此时，标有“220 V 100 W”的白炽灯的实际电功率是多少？分析灯泡的亮度将如何变化？(2)当用户的总功率是8.6 KW时，通过输电线的电流是多少？输电线的电阻是多少？在3 h内输电线上消耗的电能是多少？(忽略温度对灯丝电阻的影响)答案解析1.【答案】A【解析】由图可知：B、C、D均可能会有电流通过人体，因为不停电，火线和零线间总可能会有用电器在工作．而对于A来就说，虽人的一只手触及火线，但这时不构成回路，故这时是不会触电．2.【答案】A【解析】根据欧姆定律可知，家庭电路电压为220 V一定，电阻越小，电流越大，所以短路是电流过大的原因．根据I＝可知，家庭电路电压为220 V一定，总功率越大，总电流越大，所以总功率过大是电流过大的原因．A、开关短路会造成用电器始终工作，不会造成电流过大，符合题意；B、电路中使用了较大功率的用电器会造成电流过大，是熔丝熔断的原因之一，不符合题意；C、插座中两条线相碰了会形成短路，会造成电流过大，是熔丝熔断的原因之一，不符合题意；D、灯头的两接线相碰了会形成短路，会造成电流过大，是熔丝熔断的原因之一，不符合题意．3.【答案】B【解析】A、两孔插座左孔接地线，右孔接零线；接线错误，故A错．B、三孔插座左孔接零线，右孔接火线，上孔接地线．接线正确，故B正确．CD、火线直接接入灯泡顶端的金属点，而开关接在零线与灯之间，当断开开关时，灯不亮，人会认为没电，其实等于与火线相连，此时人若接触灯，易发生触电；若像D图，火线首先进开关，再接入灯泡顶端的金属点，零线直接接螺旋套，就避免前面的现象发生，故CD错误．4.【答案】D【解析】电源短路是指电源两极不经过用电器直接连通的电路，当电源短路时，电路中的电流很大，可能会烧坏电源，而电路中的用电器没有电流通过，不会烧坏．5.【答案】C【解析】A、说法错误，只有合适的保险丝才能起到保护作用；B、说法错误，小了容易造成断电；C、说法正确；D、说法错误，应先检查故障的原因．6.【答案】D【解析】A、如图的电路中有大功率用电器，且用电器较多，开关闭合容易造成总功率过大，引起空气开关“跳闸”，不合题意；B、图中闭合开关后，电路发生短路，会造成电流短路，引起空气开关“跳闸”，不合题意；C、图中闭合开关后，电路发生短路，会造成电流短路，引起空气开关“跳闸”，不合题意；D、图中闭合开关后，其中一只灯泡被短路，但另一只灯泡仍能工作，电源不会短路，不会引起空气开关“跳闸”，符合题意.7.【答案】A【解析】A、当只闭合S1时，L0和L1都偏暗，L1所在支路正常，故A正确；B、当只闭合S2时，L0正常发光，说明该支路存在短路，故B错误；C、当只闭合S3时，L3不发光，说明L3所在支路断路，故C错误；D、根据上述分析可知，装好保险丝，合上所有开关后，灯泡不可能都正常工作，故D错误．8.【答案】D【解析】A、将熔丝取下电路现在是断路，则处于火线上得保险丝不应该有电流通过．接上检验灯后正常发光．说明有电流通过．即有短路现象．不符合题意．B、因为连入电路时灯泡与其他电器是串联要分压的所以灯光要暗一些不能正常发亮，现在正常发光，说明开关的两端直接接在火线和零线上，不合题意．C、不论电路中用电器的开关断开还是闭合，检验灯泡均不发光，说明电路中无电流，均为断路．不合题意．D、接通电源后，检验灯不亮，将某一个电灯的开关闭合后，这个电灯和检验灯泡都能发光，只是亮度不够，说明电路正常，电路根本没问题．符合题意．9.【答案】D【解析】A、当手接触火线时，由于火线与大地之间的电压为220 V，而人体安全的电压是不高于36 V，因此手直接接触火线，人会有生命危险；B、手只接触零线时，由于零线与大地之间的电压为0，不会有电流通过人体；CD、用测电笔测量火线时，加在测电笔和人之间的电压是220 V，测电笔和人是串联的，串联的电阻起分担电压的作用，电阻越大，分担的电压越大，测电笔的电阻很大，分担的电压很大，人分担的电压很小电流很小，电压不高于36 V，不会对人造成危害．10.【答案】B【解析】在我国，家庭电路的电压统一为220V，这也是普遍家用电器的额定电压．11.【答案】B【解析】因熔丝需在电流过大时，产生的电热达到熔丝的熔点而熔化，所以是由电阻率大、熔点低的铅锑合金制成的．12.【答案】B【解析】用电器工作在额定电压时的功率为额定功率；而用电器实际工作时的功率为实际功率；用电器消耗的电能取决于用电器的实际功率．因此家庭电路的用电器总功率过大是指电路中消耗的实际总功率大于额定总功率．13.【答案】C【解析】将测电笔的笔尖接触a处，直接接在火线上，氖管发光；将测电笔的笔尖接触b处，通过闭合的开关和导线接在火线上，氖管发光；将测电笔的笔尖接触c处，通过灯丝、闭合的开关和导线接在火线上，氖管发光；将测电笔的笔尖接触d处，下面是断路，笔尖直接接在零线上，氖管不发光．14.【答案】C【解析】电源短路是指电源两极不经过用电器直接连通的电路，当电源短路时，电路中的电流很大，可能会烧坏电源，而电路中的灯泡没有电流通过，不会烧坏．15.【答案】D【解析】一旦发生触电事故，应立即断开电源开关，或用绝缘体将电线挑开，使触电者与电源脱离，并进行现场抢救．16.【答案】220并363【解析】我国家庭电路的电压是220 V，在家庭电路中电视机与电冰箱是并联的，这样在工作时才能互不影响；对人体安全的电压是不高于36 V．一切干电池的电压是1.5 V，两节干电池的电压为2×1.5 V＝3 V.17.【答案】长先金属外壳大地【解析】用电器的三线插头中有两个脚接火线和零线，另一个较长的脚跟用电器的金属外壳连接；用电器的三脚插头插在与三脚插头对应的三孔插座中，先把用电器的金属外壳与大地连接起来，防止触电事故的发生．18.【答案】保险丝空气开关电磁铁【解析】由于空气开关可以在家庭电路中电流过大时或发生漏电时自动切断电路，既可以保护电路，也可以保护人，所以新建楼房的供电线路已经不再用保险丝保护电路，而用带有保险装置的空气开关代替，当电流过大时，开关中的电磁铁起作用，使开关断开，切断电路；19.【答案】(2)发光有(3)A很大相同正热【解析】解：进行实验(2)当开关闭合时，由图可知，这是一个正常连接的电路，灯泡与保险丝串联，所以灯泡发光，电流表有示数．(3)断开开关，在B、D间接一根粗铜丝，此时灯泡被短路，电流通过保险丝后，直接经电流表回到电源负极，所以当闭合开关的瞬间，将会观察到电流表的指针迅速摆动较大的幅度，保险丝也随即熔断，灯泡不发光．故只有A符合题意；分析论证当B、D间接入铜丝时，灯泡被短路．根据欧姆定律I＝可知，闭合开关的瞬间，线路中的电流很大，通过保险丝和导线的电流相同，但是保险丝的电阻比导线大很多，由公式P＝I2R可知，在电流相同时，导体的电功率跟电阻成正比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的热效应．故答案为：20.【答案】解：(1)由P＝UI可得，使用这台空调时通过的电流：I1＝＝≈4.55 A；(2)电能表允许家用电器同时工作的最大功率P＝UI＝220 V×10 A＝2 200 W，因P＞P1＋P2＝1×103W＋1 020 W＝2 020 W，所有，明明家的电路允许安装这样一台空调．答：(1)使用这台空调时，通过它的电流是4.55 A；(2)从安全用电的角度考虑，明明家的电路允许安装这样一台空调．【解析】(1)根据P＝UI求出空调使用时通过的电流；(2)由电能表的参数可知正常工作电压和允许通过的最大电流，根据P＝UI求出允许家用电器同时工作的最大功率，然后与所有家用电器的总功率相比较，然后得出答案．21.【答案】解：(1)灯泡的电阻为R＝＝＝484 Ω，灯泡的实际功率为P实＝＝＝95.5 W，因为P实＜P额所以灯泡亮度将变暗．(2)通过输电线的电流为I＝＝＝40 A，由于输电线与用户是串联，所以电流相等，输电线两端的电压为U线＝220 V－215 V＝5 V，输电线的电阻为R线＝＝＝0.125 Ω，输电线上消耗的电能为W线＝U线It＝5 V×40 A×3×3 600 s＝2.16×106J.答：灯的实际功率95.5 W，灯泡亮度将变暗；输电线的电流40 A，电阻0.125 Ω，消耗的电能2.16×106J.【解析】(1)已知灯泡的额定电压和额定功率，根据R＝求出灯泡的电阻，再根据P＝求出灯泡的实际功率，根据灯泡的亮暗取决于灯泡的实际功率分析灯泡亮度的变化．(2)根据I＝求出通过输电线的电流，根据串联电路电压特点求出输电线分得的电压，再根据欧姆定律求出输电线的电阻，最后根据W＝UIt求出在3 h内输电线上消耗的电能．。

第十九章单元测试题一、填空题1、用测电笔可区分火线与零线，运用时手肯定要接触，笔尖接触电线．假如氖管发光，说明接触的是．小明同学在闭合开关后，发觉电灯不亮，他用测电笔测试图中的a、b、c、d四点，只有a点不发光，那么可能发生的故障是。

2、某测电笔中有一个880kΩ的高阻值电阻，这个电阻与氖管是联连接的。

当用这个测电笔测家庭电路的火线时，氖管发光，若人体及氖管的电阻均忽视不计，则此时通过人体的电流约为 mA。

3、火线与零线是进户的两条输电线，其中与大地相连的是______线。

在图甲与乙中，正确运用试电笔的是_______图，当它插入插座左孔时，氖管不亮；当它插入右孔时，氖管发亮。

则说明火线连接了插座的______孔。

4、资料说明：人体出汗或潮湿时的电阻200―800；人体中的电流超过30mA时，将会有生命危急。

若某人潮湿时电阻为500，则当他接触照明电路时，通过他的电流为_________，认。

请给图配上讲解词：__________________。

5、小军买了一个“电热驱蚊器”，它是利用电流的_________效应来工作的，当小军把“电热驱蚊器”的插头插入插座时，保险丝马上熔断了，可能是插头处发生了_________。

为了更平安，人们往往只在______（选填“火”或“零”）线上安装一根保险丝。

6、如图所示的甲、乙两个电路中，开关闭合后，电线燃烧起来。

分析产生现象的缘由：（1）甲电路中电线燃烧起来的缘由是使电路中电流过大；（2）乙电路中电线燃烧起来的缘由是使电路中电流过大。

7．家庭电路中电流过大的缘由是___________与___________。

我国家庭电路的额定电压为___________V；阅历证明，只有不高于__________V的电压才是平安的；为了防止家庭电路中电流突然增大造成的危害，电路中必需连入__________。

二、选择题8、电工修理如图所示的照明电路时，发觉电灯R不亮，用测电笔测试C、D后，发觉这两处都能使氖管发光，而测试A、B两点时，只有A点氖管发光，则故障可能发生在( )A．AC段B．CD段C．电灯R短路 D．BD段9、下图6所示的几种状况中，符合平安用电要求的是（）10、发觉有人触电时，正确的做法是（）A．马上打报警 B.马上用手干脆去拉触电人C．马上用枯燥的木棍把电线从触电的人身上挑开D．马上远离触电的人11、下列处理用电事故的措施中，正确的是（）A. 有金属外壳的家用电器假如没有安装地线，运用前其外壳肯定要接地B. 电器失火时，先用泡沫灭火器灭火，再切断电源C. 空气开关跳闸时，应马上使空气开关复位，再进展检修D. 遇到有人接触电时，先干脆将人拉开进展抢救，后切断电压12、以下平安措施，错误的是（）A．雷雨天气，不在大树下避雨B．发觉有人触电，马上用手把触电者拉开C．突遇火灾，要用湿巾捂住口鼻，压低身体撤离D．发生地震，若来不及疏散，要刚好躲进坚实的小空间13、关于家庭电路及用电平安，下列说法正确的是（）A．人体不能接触低压带电体，但可以靠近高压带电体B．家庭电路的电压是220V，电路中的插座与电灯是串联的C．家庭电路中用电器消耗的总功率越大，电路的总电流就肯定越大D．家庭电路中保险丝熔断可能是由于电路的总功率过大造成的14、关于家庭电路，下列说法中正确的是（）A．家庭电路中的插座与用电器是串联的B．有金属外壳的用电器应适用三孔插座C．家庭电路中总电流过大，肯定是由于电路中用电器的实际功率过大引起的D．电炉子工作时，电炉丝热得发红，而连接电炉子的导线并不太热，是因为导线的电阻比电炉丝的电阻小15、我们的学习与生活都离不开电，在日常生活中应当树立平安用电的意识。

第十九章生活用电单元综合测试卷(时间：90分钟满分：100分)一、选择题（每小题只有一个选项符合题意，每小题3分，共39分）1．如图描述的是生活中与“电”有关的现象，其中符合安全用电常识的是A．用湿手按开关B．同时使用多个大功率用电器C．发现有人触电应先切断电源D．冰箱外壳没有接地2．如图所示的家庭电路中，连接错误的元件是A．开关B．两孔插座C．电灯D．三孔插座3．一种试电笔的构造如图所示，下列关于它的作用和使用描述正确的是A．试电笔可用来测试物体是带正电还是带负电B．试电笔通常也用来检查电气设备的外壳是否带电C．使用时手指不能碰到金属笔卡D．使用时人不会触电是因为试电笔氖管中的氖气不会导电4．如图是正常家庭电路的一部分。

不列说法正确的是A．导线B与大地之间的电压为220VB．测电笔先后插入插座的左右插孔，氖管都发光C．电冰箱的插头插人三孔插座能使电冰箱的金属外壳接地D．断开开关S后，站在地上的人接触a点或b点一定不会触电5．在生活中，我们有时会遇到以下几种情况，在下述情况中可能引起家庭电路中空气开关跳闸的是（1）电路中增加大功率的用电器；（2）插座中的两个线头相碰；（3）开关中的两个线头相碰；（4）户外输电线绝缘皮破损。

A．（1）和（2）B．（2）和（3）C．（1）和（3）D．（2）和（4）6．在使用图所示的插线板时发现：只有在开关闭合时，指示灯才能发光，插孔才可以提供工作电压：即使指示灯损坏，开关闭合时插孔也能提供工作电压。

下图中插线板电路连接符合上述现象及安全用电要求的是7．我国电力供电系统全球领先，为国家经济建设和人民生活提供了强有力的保障．如果使用不当也会给我们带来危害，下列做法符合安全用电要求的是A．手机充电器永久的插在插座上B．断开电源后，再更换灯泡C．使用测电笔时，手直接接触它的笔尖D．家庭电路保险丝断了，用铜丝代替保险丝8．下列行为中属于节约用电的是A．离开教室随手关灯B．用电水壶烧水时不盖盖子C．白天总是用灯光代替自然光照明D．夏天，房间里长时间设人时空调还一直开着9．如图所示，甲站在干燥的木桌上一只手接触到火线；乙站在地上一只手接触到零线；丙站在干燥的木桌上一只手接触到火线。
