matlab的平面二维图的绘制

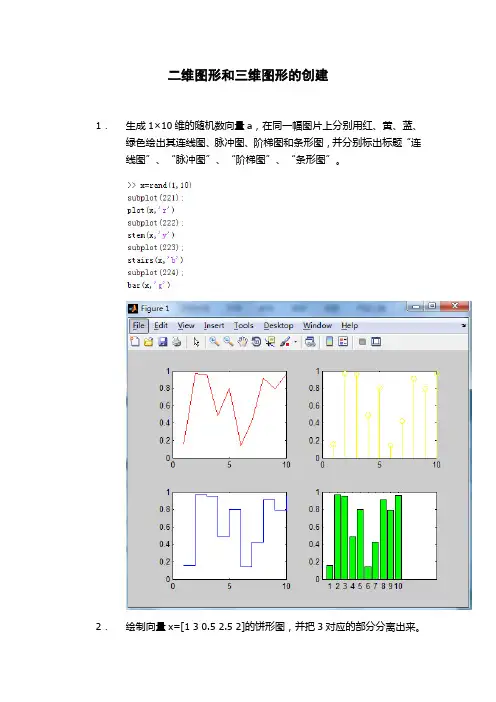

二维图形和三维图形的创建1．生成1×10维的随机数向量a，在同一幅图片上分别用红、黄、蓝、绿色绘出其连线图、脉冲图、阶梯图和条形图，并分别标出标题“连线图”、“脉冲图”、“阶梯图”、“条形图”。

2．绘制向量x=[1 3 0.5 2.5 2]的饼形图，并把3对应的部分分离出来。

3．用hold on命令在同一个窗口绘制曲线y=sin(t)，y1=sin(t+0.25) y2=sin(t+0.5)，其中t=[0 10]。

t=0:1/100:10;y=sin(t);plot(t,y,'-r')hold ony1=sin(t+0.25);plot(t,y1,'--b')y2=sin(t+0.5);plot(t,y2,'-y')4．绘制曲线 x=tcos(3t)y=tsin2t 其中-π≤t≤π，步长取π/100。

要求：要图形注解、标题、坐标轴标签, 并在曲线上截取一点，将相对应的坐标值文本标注出来(ginput())。

；5．在三个子图像中，分别绘制三维曲线，三维曲面，三维网格的半径为6，坐标为（6,7,6）的由900个面构成的球面（sphere()），对每个图形标注标题6．（1）绘一个圆柱螺旋线（形似弹簧）图。

圆柱截面直径为10，高度为5，每圈上升高度为1。

如左图所示。

（2）利用（1）的结果，对程序做少许修改，得到如右图所示图形。

思考题：如果要绘制出如图所示的图形，请先指出这四个图形分别对应哪副图，以及请正确填写下列空格subplot(6 ,4 ,[2 3 4 6 7 8] );plot(1:10);grid on;subplot( 6 ,4 ,[10 11 14 15] );plot(peaks);grid on;subplot(6 ,4 ,[5 9]);plot(membrane);grid on;subplot(6, 4,[17 18 21 22]);surf(membrane);grid on;。

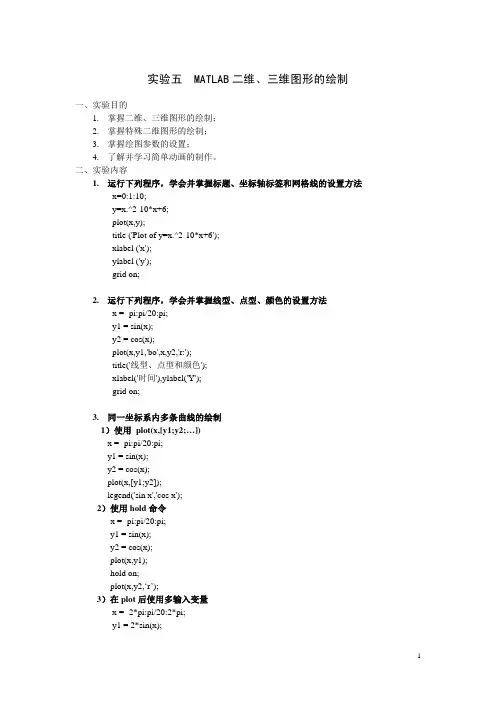

实验五 MATLAB二维、三维图形的绘制一、实验目的1.掌握二维、三维图形的绘制；2.掌握特殊二维图形的绘制；3.掌握绘图参数的设置；4.了解并学习简单动画的制作。

二、实验内容1.运行下列程序，学会并掌握标题、坐标轴标签和网格线的设置方法x=0:1:10;y=x.^2-10*x+6;plot(x,y);title ('Plot of y=x.^2-10*x+6');xlabel ('x');ylabel ('y');grid on;2.运行下列程序，学会并掌握线型、点型、颜色的设置方法x = -pi:pi/20:pi;y1 = sin(x);y2 = cos(x);plot(x,y1,'bo',x,y2,'r:');title('线型、点型和颜色');xlabel('时间'),ylabel('Y');grid on;3.同一坐标系内多条曲线的绘制1）使用 plot(x,[y1;y2;…])x = -pi:pi/20:pi;y1 = sin(x);y2 = cos(x);plot(x,[y1;y2]);legend('sin x','cos x');2）使用hold命令x = -pi:pi/20:pi;y1 = sin(x);y2 = cos(x);plot(x,y1);hold on;plot(x,y2,‘r’);3）在plot后使用多输入变量x = -2*pi:pi/20:2*pi;y1 = 2*sin(x);y2 = 2*cos(x);plot(x,y1,'ro',x,y2,'b:');title('线型、点型和颜色');xlabel('时间'),ylabel('Y');4) 使用plotyy命令x = -pi:pi/20:pi;y1 = sin(x);y2 = 5*cos(x);plotyy(x,y1,x,y2);grid on;gtext(‘sinx’) ; gtext(‘5cosx’) ;4.子图形窗口的绘制subplot(2,1,1);x= -pi:pi/20:pi;y=sin(x);plot(x,y) ; grid on;title('正弦曲线');subplot(2,1,2);x= -pi:pi/20:pi;y=cos(x);plot(x,y); grid on;title('余弦曲线');5.对数坐标图形x=0:0.1:10;y=x.^2 -10.*x +25;subplot(2,2,1);plot(x,y); grid on;xlabel('a) x、y轴线性刻度');subplot(2,2,2);semilogx(x,y); grid on;xlabel('b) x轴对数刻度、y轴线性刻度');subplot(2,2,3);semilogy(x,y); grid on;xlabel('c) x轴线性刻度、y轴对数刻度');subplot(2,2,4);loglog(x,y); grid on;xlabel(‘d) x、y轴对数刻度');6.极坐标下的绘图theta = 0:pi/20:2*pi;r = 0.5+cos(theta);polar(theta,r);7.复数的绘图，并比较下面几种情况的不同1）t = 0:pi/20:6*pi;y = exp(0.1*t) .* (cos(t) + i * sin(t));plot(y);grid on ;title('Plot of Complex Function vs Time');xlabel('Real Part');ylabel('Imaginary Part');2）t = 0:pi/20:6*pi;y = exp(0.1*t) .* (cos(t) + i * sin(t));plot(t, y);grid on ;title('Plot of Complex Function vs Time');xlabel('t');ylabel('y(t)');3）t = 0:pi/20:6*pi;y = exp(0.1*t) .* (cos(t) + i * sin(t));plot(t, real(y),'b-');grid on;hold on;plot(t, imag(y),'r-');title('Plot of Complex Function vs Time');xlabel('t');ylabel('y(t)');legend('real','imaginary');hold off;4）t = 0:pi/20:6*pi;y = exp(0.1*t) .* (cos(t) + i * sin(t));polar(angle(y),abs(y));title('Plot of Complex Function');8.特殊二维图形的绘制1）x = [1 2 3 4 5 6];y = [2 6 8 7 8 5];stem(x,y);title('Example of a Stem Plot');xlabel('x');ylabel('y');axis([0 7 0 10]);将上述程序中的stem语句换为stairs、bar、barh和compass，即可实现阶梯图、条形图、罗盘图的绘制。

实验四
专业：电子信息工程2班姓名：李书杰学号：3121003210
一、实验目的
1.掌握绘制二维图形及三维图形的方法。

2.掌握图形控制与修饰处理的方法。

3.了解图像处理及动画制作的基本方法。

二、实验内容
1.绘制下列图形曲线。

（1）y=x-x^3/3! (2)x^2+2Y^2=64
解：程序如下
2.设y=1/(1+e^-t),-pi<=t<=pi,在同一个图形窗口中采用子图的形式绘制条形图、阶梯图、杆图和对数坐标等不同图形，并对不同图形加标注说明。

解:程序如下
3.绘制下列极坐标图。

（1）ρ=5cosθ+4 (2)γ=5sin^2φ/cosφ,-π/3<φ<π/3 解：程序如下
思考练习：
2.绘制下列曲线
（1）y=1/2πe^(-x^2/2) (2)x=tsint y=tcost
解：程序如下
（1）
结果如下：
（2）
结果如下：
3.在同一坐标中绘制下列两条曲线并标注两曲线交叉点。

（1）y=2x-0.5
(2)x=sin(3t)cost
Y=sin(3t)sint
解：程序如下
4.分别用plot和fplot函数绘制y=sin(1/x)的曲线，分析两曲线的差别。

解：程序如下
结果如下：
5.绘制下列极坐标图：
(1）p=12/sqrt(θ) (2)γ=3asinφcosφ/(sin^3φ+cos^3φ)解：程序如下
结果如下：。

matlab二维图形的绘制(2006-11-20 20:38:35)转载▼分类：matlab基础（电子方向）常用的二维图形命令:plot：绘制二维图形loglog：用全对数坐标绘图semilogx：用半对数坐标（X）绘图semilogy：用半对数坐标（Y）绘图fill：绘制二维多边填充图形polar：绘极坐标图bar：画条形图stem：画离散序列数据图stairs：画阶梯图errorbar：画误差条形图hist：画直方图fplot：画函数图title：为图形加标题xlabel：在X轴下做文本标记ylabel：在Y轴下做文本标记zlabel：在Z轴下做文本标记text：文本注释grid：对二维三维图形加格栅绘制单根二维曲线plot函数，基本调用格式为：plot(x,y)其中x和y为长度相同的向量，分别用于存储x坐标和y坐标数据。

例如：在区间内，绘制曲线y=2e-0.5xcos(4πx)程序如下：x=0:pi/100:2*pi;y=2*exp(-0.5*x).*cos(4*pi*x);plot(x,y)plot函数最简单的调用格式是只包含一个输入参数：plot(x)在这种情况下，当x是实向量时，以该向量元素的下标为横坐标，元素值为纵坐标画出一条连续曲线，这实际上是绘制折线图。

p=[22,60,88,95,56,23,9,10,14,81,56,23];plot(p)绘制多根二维曲线1．plot函数的输入参数是矩阵形式(1) 当x是向量，y是有一维与x同维的矩阵时，则绘制出多根不同颜色的曲线。

曲线条数等于y矩阵的另一维数，x被作为这些曲线共同的横坐标。

(2) 当x,y是同维矩阵时，则以x,y对应列元素为横、纵坐标分别绘制曲线，曲线条数等于矩阵的列数。

(3) 对只包含一个输入参数的plot函数，当输入参数是实矩阵时，则按列绘制每列元素值相对其下标的曲线，曲线条数等于输入参数矩阵的列数。

当输入参数是复数矩阵时，则按列分别以元素实部和虚部为横、纵坐标绘制多条曲线。

MATLAB绘图与图形处理人们很难从一大堆原始的数据中发现它们的含义，而数据图形恰能使视觉感官直接感受到数据的许多内在本质，发现数据的内在联系。

MATLAB可以表达出数据的二维，三维，甚至四维的图形。

通过图形的线型，立面，色彩，光线，视角等属性的控制，可把数据的内在特征表现得淋漓尽致。

下面我们分别介绍图形的命令。

7.1 二维图形7.1.1 基本平面图形命令命令1 plot功能线性二维图。

在线条多于一条时，若用户没有指定使用颜色，则plot循环使用由当前坐标轴颜色顺序属性（current axes ColorOrder property）定义的颜色，以区别不同的线条。

在用完上述属性值后，plot又循环使用由坐标轴线型顺序属性（axes LineStyleOrder property）定义的线型，以区别不同的线条。

用法plot(X,Y) 当X,Y均为实数向量，且为同维向量（可以不是同型向量），X=[x(i)]，Y=[y(i)]，则plot(X,Y)先描出点(x(i)，y(i))，然后用直线依次相连；若X，Y为复数向量，则不考虑虚数部分。

若X，Y均为同维同型实数矩阵，X = [X(i)]，Y = [Y(i)]，其中X(i),Y(i)为列向量，则plot(X,Y)依次画出plot(X(i),Y(i))，矩阵有几列就有几条线；若X，Y中一个为向量，另一个为矩阵，且向量的维数等于矩阵的行数或者列数，则矩阵按向量的方向分解成几个向量，再与向量配对分别画出，矩阵可分解成几个向量就有几条线；在上述的几种使用形式中，若有复数出现，则复数的虚数部分将不被考虑。

plot(Y) 若Y为实数向量，Y的维数为m，则plot(Y)等价于plot(X,Y)，其中x=1：m；若y 为实数矩阵，则把y按列的方向分解成几个列向量，而y 的行数为n，则plot(Y)等价于plot(X,Y)其中x=[1;2;…;n]；在上述的几种使用形式中，若有复数出现，则复数的虚数部分将不被考虑。

强大的绘图功能是Matlab的特点之一，Matlab提供了一系列的绘图函数，用户不需要过多的考虑绘图的细节，只需要给出一些基本参数就能得到所需图形，这类函数称为高层绘图函数。

此外，Matlab还提供了直接对图形句柄进行操作的低层绘图操作。

这类操作将图形的每个图形元素（如坐标轴、曲线、文字等）看做一个独立的对象，系统给每个对象分配一个句柄，可以通过句柄对该图形元素进行操作，而不影响其他部分。

本章介绍绘制二维和三维图形的高层绘图函数以及其他图形控制函数的使用方法，在此基础上，再介绍可以操作和控制各种图形对象的低层绘图操作。

一．二维绘图二维图形是将平面坐标上的数据点连接起来的平面图形。

可以采用不同的坐标系，如直角坐标、对数坐标、极坐标等。

二维图形的绘制是其他绘图操作的基础。

一．绘制二维曲线的基本函数在Matlab中，最基本而且应用最为广泛的绘图函数为plot，利用它可以在二维平面上绘制出不同的曲线。

1．plot函数的基本用法plot函数用于绘制二维平面上的线性坐标曲线图，要提供一组x坐标和对应的y坐标，可以绘制分别以x和y为横、纵坐标的二维曲线。

plot函数的应用格式plot(x,y)其中x,y为长度相同的向量，存储x坐标和y坐标。

例51在[0,2pi]区间，绘制曲线程序如下：在命令窗口中输入以下命令>>x=0:pi/100:2*pi;>>y=2*exp(-0.5*x).*sin(2*pi*x);>>plot(x,y)程序执行后，打开一个图形窗口，在其中绘制出如下曲线注意：指数函数和正弦函数之间要用点乘运算，因为二者是向量。

例52绘制曲线这是以参数形式给出的曲线方程，只要给定参数向量，再分别求出x,y向量即可输出曲线：>>t=-pi:pi/100:pi;>>x=t.*cos(3*t);>>y=t.*sin(t).*sin(t);>>plot(x,y)程序执行后，打开一个图形窗口，在其中绘制出如下曲线以上提到plot函数的自变量x,y为长度相同的向量，这是最常见、最基本的用法。

第2章 MATLAB二维绘图22.1 二维绘图基本流程22.2 二维图形的基本绘图命令42.2.1 高级绘图命令42.2.2低级绘图命令62.2 二维图形的修饰82.2.1 坐标轴的调整82.2.1.1 调整坐标轴的围82.2.1.2 调整坐标轴的状态92.2.1.3 保存坐标轴的围112.2.1.4 保存坐标轴的状态112.2.2画出或取消网格线122.2.3设置坐标轴的名称122.2.4设置图形标题132.2.5在图形中显示文字142.2.5.1用坐标轴确定文字位置142.2.5.2用鼠标确定位置显示文字152.2.6 图形的标定和颜色条162.2.7 使用绘图工具栏标注图形182.3 填充图形的绘制192.4 多坐标系绘图与图形窗口的分割202.4.1 图形叠印法202.4.2 子图的绘制212.5 特殊坐标图形的绘制222.5.1 绘制极坐标图形232.5.2对数/半对数坐标系绘图232.6 特殊二维图形的绘制242.4.3 直方图242.4.1 柱状图和面积图262.4.2 饼图282.4.4 离散数据绘图282.4.5 等高线图302.4.6 向量图312.7 函数绘图342.7.1 fplot函数342.7.2函数function的定义352.8 工作空间直接绘图362.9 手工绘图方式382.10 小结41第2章 MATLAB二维绘图数据可视化是MATLAB一项重要功能，它所提供的丰富绘图功能，使得从繁琐的绘图细节中脱离出来，而能够专心于最关心的本质。

通过数据可视化的方法，工程科研人员可以对自己的样本数据的分布、趋势特性有一个直观的了解。

本章将重点介绍MATLAB二维图形的绘制方式，并按照完整的步骤来说明一个图形产生的流程，以便将数据以图形形式来识别。

通过本章，读者不仅能掌握二维绘图的基本流程，而且能熟练使用MATLAB中相应的绘图命令、函数来绘制二维图形。

2.1 二维绘图基本流程在MATLAB中绘制图形，通常采用以下7个步骤：（1）准备数据；（2）设置当前绘图区；（3）绘制图形；（4）设置图形中曲线和标记点格式；（5）设置坐标轴和网格线属性；（6）标注图形；（7）保存和导出图形。

实验报告班级：姓名：学号:实验一名称：绘制二维和三维图形实验内容与实验要求：熟悉Mat lab基本绘图函数、图形处理函数，了解三维曲线和曲面图形的绘制方法。

实验步骤:1、用Matlab基本绘图函数绘制二维图形：根据己知数据，用plot函数画出正弦函数曲线，并进行相应标注。

程序1如下：elf: t=0:pi/50:2*pi; y二sin(t);plot(t, y);axis ([0, 2*pi, T. 2, 1. 2])text(pi/2, 1,' \fontsize{16}\leftarrow\itsin (t) \fontname {隶书}极大值')title ('y二sin(t)') xlabel ('t')ylabel (' y,)运行结果1如下：2、用三维曲线绘图基本指令plot 3绘制三维曲线图：t=0~2pi;x=sin(t) ;y=cos(t); z=cos (2*t);用plot3 函数画出关于x, y, z 的三维曲线图，并适当加标注。

程序2如下：t=(0:0. 02:2)*pi;x=sin(t);y=cos(t);z=cos (2*t);plot3 (x, y, z,' b」,x, y, z, ' ref )box on运行结果2如下:3.三维网线*曲面.曲线图的比较；网线图mesh扩展形式meshz. me she 以及曲面图surf扩展形式surfl、surfc的运用；peaks曲面图和sphere球面图的绘制以及图形的透视功能。

(1)三维网线、曲面、曲线图比较：程序3如下：x二-4:4;y=x; [X, YZ二meshgrid(x, y);Z二X. "2+Y. "2;subplot (1, 3, 1) : surf (X, Y, Z); 〃绘曲而图subplot (1, 3, 2) ;mesh(X, Y, Z); 〃绘网线图〃绘曲线图subplot (1, 3, 3) :plot3 (x, y, x. "2+y. "2), box on运行结果3如下：1)网线图mesh还有儿个扩展形式：包含零平面的三维网线图：meshz 用带等高线的三维网线图：meshc 程序4如下：elf;x二-4:4;y二x;[X, Y]=meshgrid(x, y) Z二X. "2+Y. 2 subplot(121); meshc(X, Y, Z);subplot(122); meshz(X, Y, Z);[X, Y]=meshgrid(x, y) Z=X. "2+Y. "2; subplot(121); surf1(X, Y, Z):带光照阴影的三维曲面图：surfl带等高线的三维曲面图：surfc 程序5如下：elf;x二一4:4;y二x;subplot(122); surfc(X, Y, Z):运行结果5如下：(3)peaks曲面图peaks曲面图是Matlab为了测试立体绘图给岀的一个快捷函数。

强大的绘图功能是Matlab的特点之一，Matlab提供了一系列的绘图函数，用户不需要过多的考虑绘图的细节，只需要给出一些基本参数就能得到所需图形，这类函数称为高层绘图函数。

此外，Matlab还提供了直接对图形句柄进行操作的低层绘图操作。

这类操作将图形的每个图形元素（如坐标轴、曲线、文字等）看做一个独立的对象，系统给每个对象分配一个句柄，可以通过句柄对该图形元素进行操作，而不影响其他部分。

本章介绍绘制二维和三维图形的高层绘图函数以及其他图形控制函数的使用方法，在此基础上，再介绍可以操作和控制各种图形对象的低层绘图操作。

一．二维绘图二维图形是将平面坐标上的数据点连接起来的平面图形。

可以采用不同的坐标系，如直角坐标、对数坐标、极坐标等。

二维图形的绘制是其他绘图操作的基础。

一．绘制二维曲线的基本函数在Matlab中，最基本而且应用最为广泛的绘图函数为plot，利用它可以在二维平面上绘制出不同的曲线。

1．plot函数的基本用法plot函数用于绘制二维平面上的线性坐标曲线图，要提供一组x坐标和对应的y坐标，可以绘制分别以x和y为横、纵坐标的二维曲线。

plot函数的应用格式plot(x,y) 其中x,y为长度相同的向量，存储x坐标和y坐标。

例51 在[0 , 2pi]区间，绘制曲线程序如下：在命令窗口中输入以下命令>> x=0:pi/100:2*pi;>> y=2*exp(-0.5*x).*sin(2*pi*x);>> plot(x,y)程序执行后，打开一个图形窗口，在其中绘制出如下曲线注意：指数函数和正弦函数之间要用点乘运算，因为二者是向量。

例52 绘制曲线这是以参数形式给出的曲线方程，只要给定参数向量，再分别求出x,y向量即可输出曲线：>> t=-pi:pi/100:pi;>> x=t.*cos(3*t);>> y=t.*sin(t).*sin(t);>> plot(x,y)程序执行后，打开一个图形窗口，在其中绘制出如下曲线以上提到plot函数的自变量x,y为长度相同的向量，这是最常见、最基本的用法。

常用的二维图形命令:plot：绘制二维图形loglog：用全对数坐标绘图semilogx：用半对数坐标（X）绘图semilogy：用半对数坐标（Y）绘图fill：绘制二维多边填充图形polar：绘极坐标图bar：画条形图stem：画离散序列数据图stairs：画阶梯图errorbar：画误差条形图hist：画直方图fplot：画函数图title：为图形加标题xlabel：在X轴下做文本标记ylabel：在Y轴下做文本标记zlabel：在Z轴下做文本标记text：文本注释grid：对二维三维图形加格栅绘制单根二维曲线plot函数，基本调用格式为：plot(x,y)其中x和y为长度相同的向量，分别用于存储x坐标和y坐标数据。

例如：在0≤x≤2?区间内，绘制曲线y=2e-0.5xcos(4πx)程序如下：x=0:pi/100:2*pi;y=2*exp(-0.5*x).*cos(4*pi*x);plot(x,y)plot函数最简单的调用格式是只包含一个输入参数：plot(x)在这种情况下，当x是实向量时，以该向量元素的下标为横坐标，元素值为纵坐标画出一条连续曲线，这实际上是绘制折线图。

p=[22,60,88,95,56,23,9,10,14,81,56,23];plot(p)绘制多根二维曲线1．plot函数的输入参数是矩阵形式(1) 当x是向量，y是有一维与x同维的矩阵时，则绘制出多根不同颜色的曲线。

曲线条数等于y矩阵的另一维数，x被作为这些曲线共同的横坐标。

(2) 当x,y是同维矩阵时，则以x,y对应列元素为横、纵坐标分别绘制曲线，曲线条数等于矩阵的列数。

(3) 对只包含一个输入参数的plot函数，当输入参数是实矩阵时，则按列绘制每列元素值相对其下标的曲线，曲线条数等于输入参数矩阵的列数。

当输入参数是复数矩阵时，则按列分别以元素实部和虚部为横、纵坐标绘制多条曲线。

2．含多个输入参数的plot函数调用格式为：plot(x1,y1,x2,y2,…,xn,yn)(1) 当输入参数都为向量时，x1和y1，x2和y2，…，xn和yn分别组成一组向量对，每一组向量对的长度可以不同。

matlab中plot的作用
Matlab中的plot函数是用于绘制二维图形的重要工具，它可以将数据点连接起来形成一条曲线或折线，提供了一种直观的方式来展示数据及其关系。

下面是plot函数的详细作用：
1. 绘制二维图形：plot函数可以根据给定的数据点，在二维平面上绘制出相应的曲线或折线图。

用户可以通过调整坐标轴范围、颜色、线型等参数，使得图像更加美观和易于理解。

2. 可视化数据：通过plot函数，用户可以将数据可视化，以便更好地理解和分析数据。

例如，用户可以通过对不同颜色和标记符号进行设置，将不同类型的数据点区分开来。

3. 分析数据：通过对plot函数生成的图像进行分析，用户可以了解到数据之间存在的关系和趋势。

例如，在一条曲线中出现的峰值可能表示某些特殊事件发生的时间或位置。

4. 与其他Matlab函数结合使用：plot函数还可以与其他Matlab函数结合使用，例如legend、xlabel、ylabel等。

这些函数可以为图像添加标题、标签和注释等信息，从而使得图像更加具有可读性和可理解性。

5. 保存图像：在生成了满意的二维图形后，用户还可以使用Matlab 提供的保存图像函数，将图像保存为各种格式的文件，例如png、jpg 等。

这些文件可以用于后续的分析和展示。

总之，plot函数是Matlab中非常重要的二维图形绘制工具，它可以帮助用户可视化数据、分析数据、与其他函数结合使用，并且可以方便地保存图像。

Matlab⼊门教程-⼆维绘图[z] MATLAB不但擅长於矩阵相关的数值运算，也适合⽤在各种科学⽬视表⽰（Scientific visualization）。

本节将介绍MATLAB基本xy平⾯及xyz空间的各项绘图命令，包含⼀维曲线及⼆维曲⾯的绘制、列印及存档。

plot是绘制⼀维曲线的基本函数，但在使⽤此函数之前，我们需先定义曲线上每⼀点的x及y座标。

下例可画出⼀条正弦曲线：close all; x=linspace(0, 2*pi, 100); % 100个点的x座标y=sin(x); % 对应的y座标plot(x,y);====================================================⼩整理：MATLAB基本绘图函数plot: x轴和y轴均为线性刻度（Linear scale）loglog: x轴和y轴均为对数刻度（Logarithmic scale）semilogx: x轴为对数刻度，y轴为线性刻度semilogy: x轴为线性刻度，y轴为对数刻度====================================================若要画出多条曲线，只需将座标对依次放⼊plot函数即可：plot(x, sin(x), x, cos(x));若要改变颜⾊，在座标对后⾯加上相关字串即可：plot(x, sin(x), 'c', x, cos(x), 'g');若要同时改变颜⾊及图线型态（Line style），也是在座标对后⾯加上相关字串即可：plot(x, sin(x), 'co', x, cos(x), 'g*');====================================================⼩整理：plot绘图函数的叁数字元颜⾊字元图线型态y 黄⾊ . 点k ⿊⾊ o 圆w ⽩⾊ x xb 蓝⾊ + +g 绿⾊ * *r 红⾊ - 实线c 亮青⾊ : 点线m 锰紫⾊ -. 点虚线-- 虚线====================================================图形完成后，我们可⽤axis([xmin,xmax,ymin,ymax])函数来调整图轴的范围：axis([0, 6, -1.2, 1.2]);此外，MATLAB也可对图形加上各种注解与处理：xlabel('Input Value'); % x轴注解ylabel('Function Value'); % y轴注解title('Two Trigonometric Functions'); % 图形标题legend('y = sin(x)','y = cos(x)'); % 图形注解grid on; % 显⽰格线我们可⽤subplot来同时画出数个⼩图形於同⼀个视窗之中：subplot(2,2,1); plot(x, sin(x));subplot(2,2,2); plot(x, cos(x));subplot(2,2,3); plot(x, sinh(x));subplot(2,2,4); plot(x, cosh(x));MATLAB还有其他各种⼆维绘图函数，以适合不同的应⽤，详见下表。

MATLAB 的二维绘图基础了解了MATLAB 的矩阵和向量概念与输入方法之后，MATLAB 的二维绘图再简单也不过了。

假设有两个同长度的向量 x 和y, 则用plot(x,y) 就可以自动绘制画出二维图来。

如果打开过图形窗口，则在最近打开的图形窗口上绘制此图，如果未打开窗口，则开一个新的窗口绘图。

〖例〗正弦曲线绘制：>> t=0:.1:2*pi;%生成横坐标向量，使其为0,0.1,0.2,...,6.2y=sin(t); % 计算正弦向量plot(t,y) %绘制图形这样立即可以得出如图所示的二维图[4.1(a)]plot() 函数还可以同时绘制出多条曲线，其调用格式和前面不完全一致，但也好理解。

>> y1=cos(t); plot(t,y,t,y1); %或plot(t,[y; y1]), 即输出为两个行向量组成的矩阵。

图形见 4.1(b)。

plot() 函数最完整的调用格式为：>> plot(x1,y1,选项1, x2,y2, 选项2, x3,y3, 选项3, ...)其中所有的选项如表 4.1 所示。

一些选项可以连用，如'-r' 表示红色实线。

由MATLAB 绘制的二维图形可以由下面的一些命令简单地修饰。

如>> xlabel('字符串') % 给横坐标轴加说明>> ylabel('字符串') % 给纵坐标轴加说明，%并自动旋转90度>> title('字符串') % 给整个图形加图题得出的图形如右图所示。

axis() 函数可以手动地设置x,y 坐标轴范围还可以使用plotyy() 函数绘制具有两个纵坐标刻度的图形。

坐标系的分割在MATLAB 图形绘制中是很有特色的，比较规则的分割方式是用subplot() 函数定义的，其标准调用格式为subplot(n,m,k)其中，n 和m 为将图形窗口分成的行数和列数，而k 为相对的编号。

matlab pcolor例子函数如何使用MATLAB中的pcolor函数进行数据可视化？MATLAB是一个功能强大的科学计算软件，广泛应用于各个领域的数据分析和可视化工作中。

其中，pcolor函数是MATLAB中一个常用的的数据可视化函数，可以绘制二维平面上的数据图像。

pcolor函数的基本语法为：pcolor(X,Y,C)其中，X和Y是指定数据矩阵C在x轴和y轴上的坐标点，而C则是待绘制的数据矩阵。

下面我们将一步步回答如何使用MATLAB中的pcolor函数进行数据可视化。

第一步：准备数据首先，我们需要准备要绘制的数据矩阵。

数据矩阵可以从外部文件中导入，也可以在MATLAB中生成。

假设我们有一个数据矩阵Z，其中包含了一个5x5的方阵，我们可以使用rand函数生成一个随机矩阵，代码如下：Z = rand(5);第二步：创建坐标点矩阵在使用pcolor函数绘图之前，我们需要创建与数据矩阵Z相对应的坐标点矩阵，即X和Y。

坐标点矩阵的大小应与数据矩阵相同，并且包含了每个坐标点在x轴和y轴上的坐标值。

以等间隔的方式创建坐标点矩阵X和Y，可以使用meshgrid函数，代码如下：[X,Y] = meshgrid(1:size(Z,2), 1:size(Z,1));其中，size(Z,2)和size(Z,1)分别表示Z矩阵在x轴和y轴上的维度大小。

第三步：使用pcolor函数绘图现在，我们已经准备好了数据矩阵Z和坐标点矩阵X、Y，可以使用pcolor 函数进行数据可视化了。

代码如下：pcolor(X,Y,Z);colorbar;其中，pcolor函数的前两个参数是坐标点矩阵X和Y，第三个参数是数据矩阵Z。

colorbar函数用于显示颜色对应的数值范围。

第四步：添加坐标轴标签和图例为了使可视化结果更加清晰和易于理解，我们可以添加坐标轴标签和图例。

使用xlabel和ylabel函数分别为x轴和y轴添加标签，如下所示：xlabel('X');ylabel('Y');使用title函数为图像添加一个标题，如下所示：title('Data Visualization');第五步：调整颜色映射方式pcolor函数默认使用parula颜色映射方式，可以通过colormap函数来改变颜色映射方式。
