电⼦⼚SMT⼈员内部培训资料SMT⼈员培训资料第⼀部分:安全⽣产第⼆部分:⼯艺流程第三部分:物料识别第四部分:机器操作第五部份：关键岗位SMT 2010-4-1第⼀部分:安全⽣产⼀、机器运⾏中禁⽌⾝体任何部分或其它物品进⼊机器内部⼆、禁⽌在运⾏当中移动机器上安装的物件（如料盘、Feeder ）三、如遇险情，⽴刻按下红⾊圆形“紧急停⽌键” 四、安全⽣产图⽚（参照已做好的图⽚）MPM 印刷机如误按红⾊紧急停⽌按键会切断电源中断⽣产正常运⾏时应关好安全门并远离紧急停⽌按钮紧急情况时按下紧急停⽌键 EXIT ：正常情况下退出警告：⼩⼼底座夹伤⼿警告：⼩⼼刮⼑机器运⾏中严禁把⼿伸⼊钢⽹下，以免底座升降，或相机移动时撞伤，严禁两⼈同时操作机器清洗、更换刮⼑时应注意刮⼑⼝锋利，当⼼伤⼿及损坏钢⽹当有⼈在检查机器时不可开机，严禁两⼈同时操作机器出现意外不可在机器运⾏时取出FEEDER ，以防损坏机器机器运⾏时不可把⼿或其它异物伸⼊机器内，以防发⽣意外。

需要更换FEEDER 或检查设备必须先按下F6机器停⽌运⾏警告：检查中不可开机错误⽅式：运⾏中不可换取飞达错误⽅式：运⾏中不可换取飞达正确⽅式：停机后换取飞达停机错误⽅式：运⾏中不可进⼊机器内取料错误⽅式：运⾏中不可取出飞达运⾏中拾取物料或料盘时应先按下STOP 键停机再打开安全门取放FEEDER 时应先按下红⾊STOP 键停机再打开安全门机器运⾏中不可以把⼿伸⼊机器内拾取物料或料盘机器运⾏中不可以把头部伸⼊机器安全门以内观看正确⽅式：打开安全门，按下紧急停⽌键正确⽅式：打开安全门，按下紧急停⽌键错误⽅式：不可把头⼿伸⼊机器内错误⽅式：不可把头⼿伸⼊机器内第⼆部分：⼯艺流程⼀、SMT 定义⼆、流程图机器运⾏时应拉起紧急停⽌按钮，关好安全门,避免⾝体或其它异物进⼊机器内部正确⽅式：打开安全门，按下紧急停⽌键特别注意：如仅按下红⾊⽅形STOP 键机器仍有可能会动作如需进⼊机器内部应按下红⾊圆形紧急停⽌键打开安全门第三部分：物料识别⼀、电阻1、电阻的符号：R2、电阻的单位：欧姆：Ω千欧：ＫΩ兆欧：ＭΩ3、单位换算：⼀兆欧（1ＭΩ）= ⼀百万欧姆（106Ω）4、电阻丝印的识别。

SMT员工培训手册一绪论⊙基本慨念1．SMTSMT是SURFACE MOUNT TECHNOLOGY的缩写，即为表面粘贴技术，是指有关如何将基板、元件通过有效工艺材料和工艺组装起来，并确保有良好寿命的一门科学。

它结合了电路、元件、化工材料、机械设备、焊接、CAD、CAM CAT综合性技术。

2．SMD （SURFACE MOUNT DEVICE）既指表面组装元件。

对于同一种外型规格的贴装电阻来说，其厚度一致；同一种外型规格的贴片电容，其厚度与电容容量和工作电压有关。

3．MELF型表面组装元件是金属表面，电极无引线的柱状元件（如MELF电阻器，MELF瓷介电容器），与相对于CHIP型而独立存在，也叫片式元件。

4．锡膏（SOLDER）：它是由锡铅合金珠状颗粒加FLAX和一部分催化剂组成的膏状物，是SMT生产必不可少的材料之一，也是元件焊接的材料。

它的好坏将直接影响后面的元件焊接，影响产品品质和寿命的重要因数之一。

随作社会对环保意识的加强，现已逐步向无铅锡膏焊剂发展。

5．红胶：它是一种由环氧树脂或聚录乙烯组成的用于固定待焊接元件的一种粘剂。

它也是一种用于SMT 生产的粘结材料之一，但现不具有焊接作用。

6．模板（STENCIL）：是指SMT贴片前用于将焊膏或粘剂漏印在基板焊盘上或两焊盘间，（锡膏印在焊盘上，红胶印在两焊盘间），又因模板我们通常用不锈钢片制作，故又称之为钢网。

⊙SMT的发展1．由于新型材料及其加工技术制成贴装化的微小型元件，并由分立形式向复合化与混合化集成化发展，不断缩小体积，为SMT提供了技术基础。

2．贴装设备的不断改善与提高给元件的装配提供了必要的手段，而其他实验、设计、测控技术、装配技术，以及基板、辅助材料又促使SMT更趋完善。

3．随着电子产品功能的不断加强和人们的日益提高的精神物质生活，为SMT发展提供了良好的社会环境。

因此，由于各种因数的影响使SMT得到空前的发展，特别是20年代后期发展最为迅猛，现在更得到进一步发展和提高。

smt设备操作安全培训教材一、培训目的和意义随着电子制造业的迅猛发展，SMT（表面贴装技术）设备在电子生产过程中的应用越来越广泛。

然而，操作人员对于SMT设备的正确使用和安全操作存在较大不足，容易造成安全事故和质量问题。

为此，本培训教材旨在提供SMT设备操作的基本知识和安全技巧，全面提升操作人员的操作安全意识和技能水平。

二、SMT设备概述SMT设备是指在电子元器件表面直接做焊接，避免了传统的通过针脚插入的焊接方法，具备高效、高质的特点。

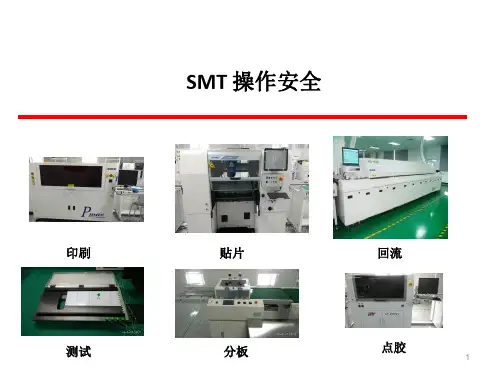

SMT设备主要包括贴片机、回流焊炉、贴片机等。

三、SMT设备操作前的准备工作1. 工作环境准备a. 确保工作区域整洁干净，没有杂物堆积。

b. 检查设备的工作环境是否满足要求，如温度、湿度等。

2. 操作人员准备a. 穿戴合适的个人防护装备，如安全鞋、防护手套等。

b. 查验设备操作权限和证件，确保操作人员合法合规。

四、SMT设备操作安全注意事项1. 设备启动和停机a. 操作人员在启动设备之前，应了解设备的启动流程和注意事项，并按照操作规程操作。

b. 在停机之前，应先将设备调整至安全状态，然后再进行停机操作。

2. 贴片过程中的安全a. 操作人员需了解贴片机所用的元器件特性和材料的安全性。

b. 避免产生静电，使用防静电工作台和工具，佩戴防静电手环。

c. 注意操作时间的合理安排，避免连续操作时间过长导致疲劳。

3. 回流焊炉操作安全a. 遵循设备操作程序，确保炉温和加热时间的准确设定。

b. 在炉温高的情况下，避免直接接触加热板和热风区，以免灼伤皮肤。

c. 注意回流焊炉的通风设施，避免有害气体积聚，对人体健康造成危害。

4. 设备维护和保养a. 定期对设备进行维护和保养，清洁设备表面和内部，保持设备的正常运转状态。

b. 维修和保养时必须断开设备电源，并确保设备处于安全状态，避免误伤事故的发生。

五、SMT设备操作事故处理和紧急情况应对1. 设备故障处理a. 在设备故障发生时，及时切断电源，排除故障可能导致的危险。

SMT设备操作安全培训材料——张锋2012.11.25一．上（送）板机操作安全注意事项：1.上线使用完好无变形的静电框并注意轻拿轻放，静电框宽度调节适宜并锁紧压扣，使PCB板推送顺畅。

2.装PCB板时注意进板方向，并按照从上至下（或从下至上）顺序作业，完成后注意检查防止PCB有反、重、斜现象，最后气枪除尘。

3.推杆调整在PCB宽度的1/2处，即使推杆在PCB中央以防推板时受力不均而造成卡板。

4.开机进框前注意检查上升平台上是否掉落有异物并清理，检查气压是否正常，检查上升步距是否正确，检查上板机与印刷机（点胶机）接驳卡口宽度是否调整为一致并锁紧。

5.在上板机正常运作过程中严禁将手（或头、衣角等）伸入框内，必须停机后方可作业。

严禁上板机在边运作时边装框作业。

如遇紧急情况及时按下“急停开关”。

6.严禁私自修改、删除机器设定之参数。

如遇自己不熟悉或不懂之内容严禁私自操作必须及时上报工程人员或班长协助处理。

1.机器在正常动作过程中严禁打开机器门盖，严禁将手、头、工具等伸入机器内，严禁突然关电气或将“伺服开关”打到OFF档。

2.生产前注意检查气压是否正常，所用程序是否正确，轨道宽度是否调节与板宽相符。

3.清洗点胶嘴或更换胶管时必须停机为手动状态并将“伺服开关”打到OFF档，作业完成后注意检查是点胶嘴、头是否按放到位并注意检查是否将工具、擦拭布等异物遗忘在机器内方可再开机动作。

4.手动放板时注意进板方向，绝不可以将PCB放反进入点胶机。

经过全检所装框的PCB板完全OK后才可以放入送板机，杜绝将放反的PCB板进入点胶机而严重损坏点胶机。

5.生产断板时需将断板粘贴牢固、完好才可以投入生产，且必须提前通知工程人员，需在技术人员的辅助下生产。

若是用治具生产断板，同样需注意治具的进板方向及需将板子安放平稳、到位才可以投入机器生产。

6.严禁操作员私自调用、更换、修改程式内容。

禁操作员随意删除、修改机器参数。

7.严禁两人同时操作同一台机器。

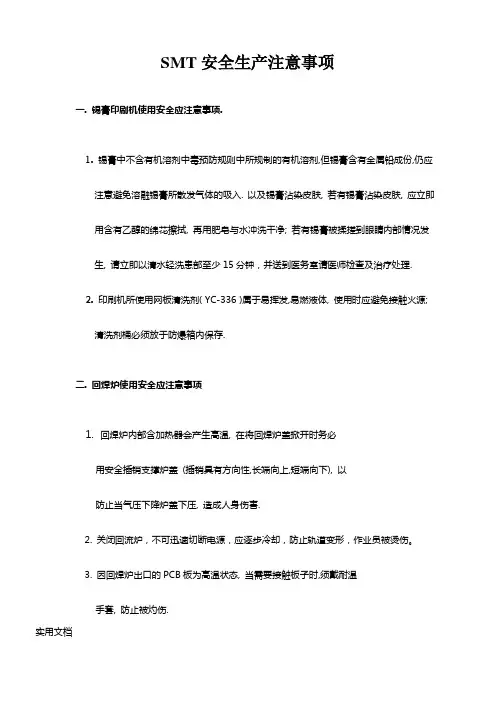

SMT安全生产注意事项一. 锡膏印刷机使用安全应注意事项.1.锡膏中不含有机溶剂中毒预防规则中所规制的有机溶剂,但锡膏含有金属铅成份,仍应注意避免溶融锡膏所散发气体的吸入. 以及锡膏沾染皮肤, 若有锡膏沾染皮肤, 应立即用含有乙醇的绵花擦拭, 再用肥皂与水冲洗干净; 若有锡膏被揉搓到眼睛内部情况发生, 请立即以清水轻洗患部至少15分钟，并送到医务室请医师检查及治疗处理.2.印刷机所使用网板清洗剂( YC-336 )属于易挥发,易燃液体, 使用时应避免接触火源;清洗剂桶必须放于防爆箱内保存.二. 回焊炉使用安全应注意事项1.回焊炉内部含加热器会产生高温, 在将回焊炉盖掀开时务必用安全插销支撑炉盖(插销具有方向性,长端向上,短端向下), 以防止当气压下降炉盖下压, 造成人身伤害.2. 关闭回流炉，不可迅速切断电源，应逐步冷却，防止轨道变形，作业员被烫伤。

3. 因回焊炉出口的PCB板为高温状态, 当需要接触板子时,须戴耐温手套, 防止被灼伤.实用文档4. 回焊炉运行时炉体中充实惰性气体N2 , 当需要打开炉子密封盖检查时, 应避免将头伸入炉子内部; 以防缺氧状况发生. ( 当出现头晕目眩, 恶心感觉时,请立刻通知同事并离开现场)三. 贴片机设备使用安全应注意事项.1.SMT贴片机属于高速运转设备, 在机器运转时, 禁止作业人员将手或头伸入机台内, 防止造成人员伤亡事故.2.正常生产时, 若需要伸手或头部进入机台检查时, 请将机器的就近紧急保护按钮按下; 然后才能进行检查动作.3.为防止头发被机器运转部位缠绕,而导致事故的发生隐患. 所以要求: SMT作业人员在操作时,必须将头发盘起放入防静电帽中,每日上班时由带线领班检查.4.SMT贴片设备安全门盖上的保护连锁开关, 禁止拆除或屏蔽处理, 违者将给予严厉处分.5.若有发现安全门盖上的保护连锁开关有损坏现象, 请立即通知技术人员维修处理, 以免造成安全隐患.实用文档6. 严禁两人同时操作一台机器。

SMT培训内容：一、SMT安全规程。

二、SMT工艺和相关内容：1、SMT工艺流程。

2、焊膏的储存和使用。

3、有效料位表的含义。

4、虚焊，错位，锡连等常见问题。

5、静电手环注意事项。

6、周转箱的摆放和搬运。

7、倾倒废料和不合格品的处理。

8、常用英语。

9、公司的环境方针和质量方针及其它。

三、元件的名称，方向及其它：1、电阻、电容。

2、俩种铝电解的型号及区别。

3、元件的方向和角度及吸管的使用。

4、料架的选用。

四、设备的介绍五、环保的基本常识六、回流焊工艺要求。

一、安全规程a)非指定操作人员严禁操作本机器，严禁两人或两人以上同时操作。

b)机器工作时不得将机盖打开，也不得将头手伸入机器内。

c)出现紧急情况时应按急停按钮立即停机并报告当班技术人员处理。

d)接触机器有电部位、插拔控制或驱动卡、连接电线等情况应先断电。

e)所有程序的更改包括拼板、坏板的跳板、程序的选择应请组长来处理。

f)由于摩擦，产生的静电，很容易把电路击坏，使产品质量下降，因此进入车间工厂的员工必须穿防静电工作服、穿好工作鞋并佩戴好有效的防静电手环，上线操作人员应戴工作帽（长发的要求束发），进入车间必须释放身上所有静电。

g)释放静电方法：人站在白铁皮上，手按释放仪开关，就可以放电。

h)移动料架时,应先将旋转头回到原点,然后再移动料架,以免撞断吸嘴.i)线体上没有人时机器必须处于待机状态,如炉子中有PCB时,线体上必须有操作人员.二、SMT工艺和相关内容1、SMT线生产工艺流程：上板→印刷→检查→高速贴片→高精贴片→检查→回流焊→检查→下板装箱2、焊膏的储存和使用焊膏：焊膏平时储存在3-9℃的冰箱内，使用前应回温8小时以上，然后搅拌均匀才能上网板使用，焊膏印在电路板上到贴装元件的时间不超过4小时，焊膏印在电路板上到回流焊的时间不超过8小时。

(搅拌时间约为5分钟)3、有效料位表的含义所谓有效料位表单指：A、程序员拟订的料位表要有工艺员审核批准。

B、料位表不得涂改。
