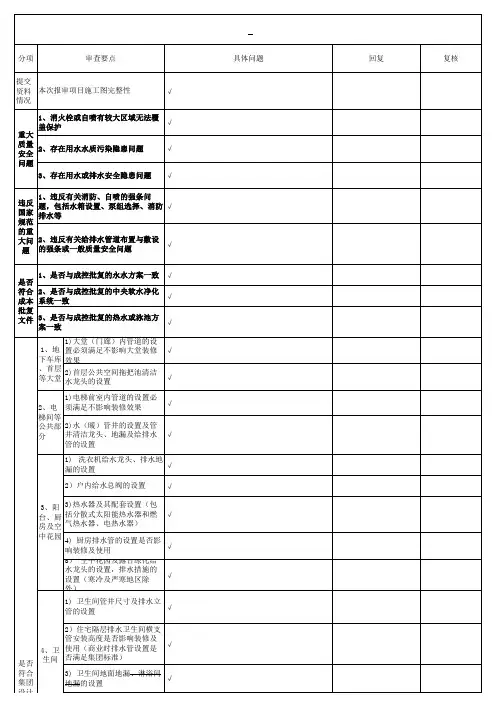

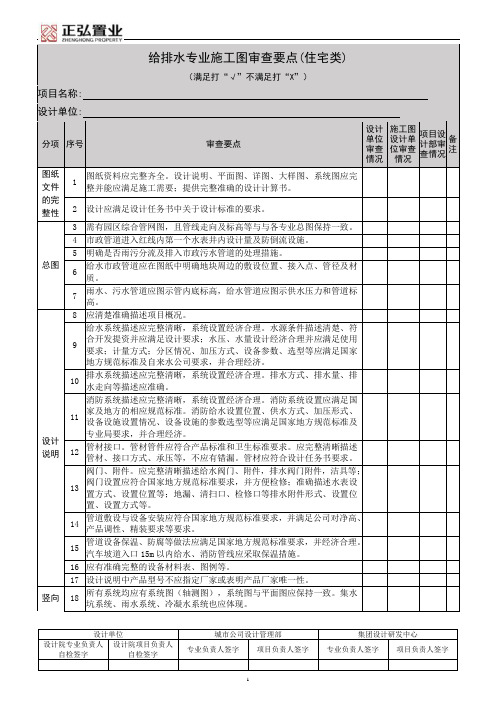

给排水专业施工图审查要点(住宅类)（满足打“√”不满足打“X”）项目名称: 设计单位:分项序号审查要点设计单位审查情况施工图设计单位审查情况项目设计部审查情况备注图纸文件的完整性1图纸资料应完整齐全。
设计说明、平面图、详图、大样图、系统图应完整并能应满足施工需要；提供完整准确的设计计算书。
2 设计应满足设计任务书中关于设计标准的要求。
总图3 需有园区综合管网图，且管线走向及标高等与与各专业总图保持一致。
4 市政管道进入红线内第一个水表井内设计量及防倒流设施。
5 明确是否雨污分流及排入市政污水管道的处理措施。
6给水市政管道应在图纸中明确地块周边的敷设位置、接入点、管径及材质。
7雨水、污水管道应图示管内底标高，给水管道应图示供水压力和管道标高。
设计说明8 应清楚准确描述项目概况。
9给水系统描述应完整清晰，系统设置经济合理。
水源条件描述清楚、符合开发提资并应满足设计要求；水压、水量设计经济合理并应满足使用要求；计量方式；分区情况、加压方式、设备参数、选型等应满足国家地方规范标准及自来水公司要求，并合理经济。
10排水系统描述应完整清晰，系统设置经济合理。
排水方式、排水量、排水走向等描述应准确。
11消防系统描述应完整清晰，系统设置经济合理。
消防系统设置应满足国家及地方的相应规范标准。
消防给水设置位置、供水方式、加压形式、设备设施设置情况、设备设施的参数选型等应满足国家地方规范标准及专业局要求，并合理经济。
12管材接口。
管材管件应符合产品标准和卫生标准要求。
应完整清晰描述管材、接口方式、承压等，不应有错漏。
管材应符合设计任务书要求。
13阀门、附件。
应完整清晰描述给水阀门、附件，排水阀门附件，洁具等；阀门设置应符合国家地方规范标准要求，并方便检修；准确描述水表设置方式、设置位置等；地漏、清扫口、检修口等排水附件形式、设置位置、设置方式等。
14管道敷设与设备安装应符合国家地方规范标准要求，并满足公司对净高、产品调性、精装要求等要求。
项目名称：
单体名称：
给排水施工图审查要点
说明：
1. 本审查要点适用于住宅类项目，酒店、写字楼等项目可参照使用。
2. 常规审查是为保证施工图质量所作的基本审查项目。
3. 重点审查是结合以往项目经验易出现问题的项目，或一旦出现问题会引起严重后果的项
4. 本要点审查责任人为给排水专业工程师，项目组长对规定内容必须进行审查。
5 . 跨专业交叉互审部分，给排水专业需协同其他专业工程师对照其他专业图纸进行审查，
有问题的部分需协调解决。
第一部分总则
第二部分小区市政给排水总平面图
第三部分地下室
第四部分首层平面
第五部分各层平面
第六部分系统图
第七部分详图及说明。
给排水专业图纸审核要点
1、审核给排水施工图纸是否满足设计规范、强制性条文要求，图纸表达是否清晰、完整、正确；审核给排水系统图、平面图、大样图的表达是否一致，有无相互矛盾的地方；审核给排水为室外景观工程的接管留头位置是否合理；敷设在楼、地面找平层中的给水管管径不能大于DN20。
2、审核给排水管材的选择是否合理、明确，是否具备当地推广使用证；审核给水管材的选择是否符合卫生标准；审核给水计量方式是否满足当地自来水主管部门的要求。
3、审核冷热水、消防和排水系统管道的管径、坡度、管道走向、检查口（井）布局是否合理、标高是否正确、与其他管线的安装位置及标高、穿结构的与结构规范是否有矛盾冲突，整体管线布局是否经济合理，设备材料的性能和品质、水平与垂直间距是否符合规范要求。
4、审核管道井、水表阀门井、窨井、化粪池等位置、尺寸、数量是否合理、隐蔽和美观，是否便于操作、维护。
5、审核水池、水泵房位置合理性，冷热水供水方式的选择、容量配置、水泵等设备选型、材料选用、机房布局是否符合经济合理、先进适用的原则，设备材料的性能和品质必须符合楼盘的定位要求。
6、审核建筑外立面上的雨水管设置的数量、位置是否合理，审查空调冷凝水排放管位置、数量的设置是否与空调机位、空调孔的位置有冲突；审核卫生间、厨房、游泳池等给排水管布置的合理性（卫生间、厨房的排水立管和支管不能挡窗户）。
7、审核地下室车库内排水沟（井）位置合理性，给排水系统的各种设备、管道、消防喷头、消火栓等设施的安装位置及标高与其它专业的安装是否有冲突和避让措施，车库的净高度以及转弯半径是否满足规范要求以及使用的舒适性；进建筑体管道和管道外壁的防水设计是否
符合要求，是否配有详图，人防给排水系统是否符合要求。

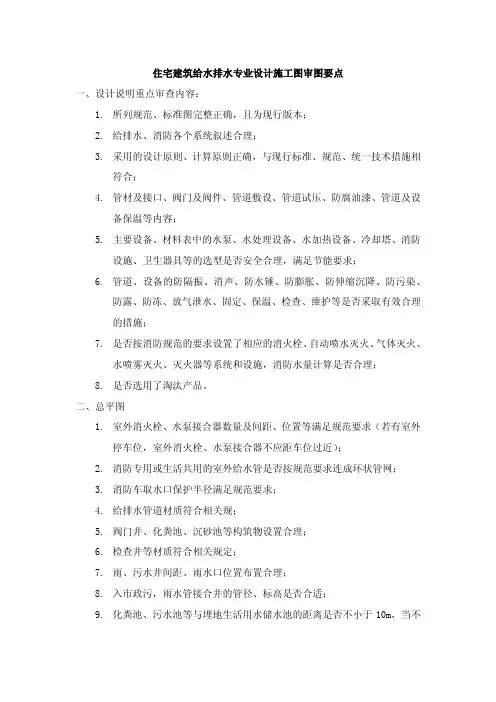

住宅建筑给水排水专业设计施工图审图要点一、设计说明重点审查内容：1.所列规范、标准图完整正确，且为现行版本；2.给排水、消防各个系统叙述合理；3.采用的设计原则、计算原则正确，与现行标准、规范、统一技术措施相符合；4.管材及接口、阀门及阀件、管道敷设、管道试压、防腐油漆、管道及设备保温等内容；5.主要设备、材料表中的水泵、水处理设备、水加热设备、冷却塔、消防设施、卫生器具等的选型是否安全合理，满足节能要求；6.管道、设备的防隔振、消声、防水锤、防膨胀、防伸缩沉降、防污染、防露、防冻、放气泄水、固定、保温、检查、维护等是否采取有效合理的措施；7.是否按消防规范的要求设置了相应的消火栓、自动喷水灭火、气体灭火、水喷雾灭火、灭火器等系统和设施，消防水量计算是否合理；8.是否选用了淘汰产品。
二、总平图1.室外消火栓、水泵接合器数量及间距、位置等满足规范要求（若有室外停车位，室外消火栓、水泵接合器不应距车位过近）；2.消防专用或生活共用的室外给水管是否按规范要求连成环状管网；3.消防车取水口保护半径满足规范要求；4.给排水管道材质符合相关规；5.阀门井、化粪池、沉砂池等构筑物设置合理；6.检查井等材质符合相关规定；7.雨、污水井间距、雨水口位置布置合理；8.入市政污，雨水管接合井的管径、标高是否合适；9.化粪池、污水池等与埋地生活用水储水池的距离是否不小于10m，当不满足时。
是否采取了防止污染生活用水储水池水质的有效措施。
三、给排水平面图、大样图1.设备机房及生活水池（水箱）位置是否恰当，平面布置合理，考虑了施工、安装、维修及使用要求，同时兼顾了美观要求；2.生活给水泵房的位置是否避开了有防振或有安静要求的房间，水泵机组，吸、压水管支架及机房墙体顶板是否采取了隔振或消声措施。
3.给水管道与水加热设备及可能引起回流的卫生设备的连接是否有防止回流污染的措施；4.选用的水加热设备及其布置、敷设是否考虑了检修要求；5.有无厕所、盥洗室布置在餐厅、食品加工、仪器储存及变配电等有严格卫生要求用房的上层。
室外工程审图要点为加强室外管网、景观绿化工程设计管理，提高设计质量，强化设计成本管控，制定室外工程审图要点。
一、室外管网审图要点（一）室外雨污水工程1、审查总设计说明：包括管道材质、连接方式、检查井材质及砌筑方式是否符合设计任务书要求，管道材质是否经济合理。
2、审核雨水管道管径是否合理，雨水重现期是否符合规范要求，并根据汇水面积核算雨水管径。
3、对雨污水管道坡度、走向、化粪池容积进行审核、计算，确保无浪费。
4、审查雨污水管道基础处理做法是否经济合理。
5、核对市政接口位置、高程设计是否与甲方提供接口位置及高程一致，并在说明中注明施工时复核现场实际高程。
6、审查压力排水入雨污水外网接驳点位置是否合理，避免压力排水管道过长造成浪费。
7、审查雨污水检查井位置是否符合设计任务书要求，检查井尽量设置在小区景观绿化带上，尽量避免在单元门口处和小区道路中设置。
8、审查雨水篦子、景观雨水收水口位置、数量是否满足排水量，景观雨水管网设计要依据室外雨水管网进行设计，避免雨水盲区或低洼积水点。
9、审核雨污水管道高程表，排水管道的检查井编号、井距、管径、坡度、地面设计标高、管底标高等是否有错漏，对地形复杂的排水管道以及管道交叉较多的给排水管道，应绘制管道纵断面图，图中应标示出设计地面标高、管道标高、管径、坡度、井距、井号、井深，并标出交叉管的管径、位置、标高。
（二）室外消防工程1、审查总说明：消防水源路数、接口位置、布置方式是否符合规范要求；室外消防用水量、管材、连接方式、规范选用是否符合规范要求。
2、审查建筑室外消火栓的数量、布置位置、保护半径是否符合要求，审查人防工程、地下工程出入口是否设置室外消火栓且距离符合要求。
3、审查水泵接合器是否分室内消防高低区；喷淋系统设置数量、做法及图集选用是否符合要求，说明中是否体现对永久性标志铭牌的约定。
4、审查室外消防管道材质、连接方式、与市政接口或消防系统接口位置是否符合要求。
（三）室外给水工程（主要审查自来水公司二次设计图）1、审查室外给水说明、规范选用、材料、连接方式是否符合设计任务书要求。
3、给水管道≤DN50采用截止阀，＞DN50采用闸阀；排气阀需标注规格；屋顶绿化需设置给水点时需设置真空破坏器等防污染措施。
2、污、废水1、有餐饮功能的商铺应单独预留污水与废水，预留的位置要分开且宜尽量考虑同性质排水的室外井的合用，减少污、废水井的数量。
商铺污、废水立管应布置在墙、柱的阴角处，管径均为DN100，每层立管预留DN100接口，接口标高为H+0.1m；污、废水出户管管径均为DN150。
2、每栋商铺设置集中隔油池，隔油池需标注型号，隔油池不宜布置在广场、室外步行街及各店铺出入口正前方，室外油污干管管径不应小于DN300。
3、雨水、冷凝水1、商业外廊雨水排水点位间距不应大于2跨（约10-12米），确保建筑找坡长度不超1跨（约5-6米）；雨水立管不应直接外露于临街立面，宜靠墙、柱安装，优先设置在装饰柱内；商业屋面须设置溢流口，溢流口不得布置在商铺门上方，溢流管应伸出干挂石材外。
2、每户商铺须根据建筑专业空调布置，设置不少于1个冷凝水接驳点，冷凝水立管应优先设置在装饰柱内，冷凝水立管能合用优先合用；商铺冷凝立管上下均应设置空调排水：上部宜在空调板上设1个地漏（若空调板太长，按实际情况灵活设计），下部设置空调短管，管口顶标高H+0.150m。
3、所有电梯、扶梯基坑须设置防、排水措施，设集水坑排水时，不应接纳其他排水，集水坑内潜污泵应设置两台。
4、消防1、消火栓、喷淋主管宜设置于公共区域，必须商铺内设置时应在商铺最前端（此条件为前部设置有空调机位）或最后端，严禁从商铺中部穿越；每个商铺的喷淋支管和喷头均应由穿越该商铺的干管引出；喷淋干管布置在商铺后端有横向烟道时，间距不小于400mm。
喷淋支管与横向烟道（横向烟道宽度控制在1200mm以内）交叉处，应布置于烟道上部。
