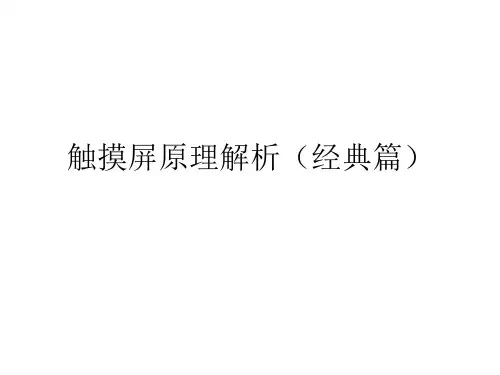

触摸屏原理解析(经典篇)
- 格式:ppt
- 大小:1.86 MB
- 文档页数:3
触摸屏技术的原理及应用一、概述1. 触摸屏技术的发展历程触摸屏技术,作为一种直观、便捷的人机交互方式,已逐渐渗透到我们生活的各个角落。
其发展历程可谓是一部科技创新的史诗,从最初的电阻式触摸屏到现代的电容式、光学式以及声波式触摸屏,每一步的进展都极大地推动了人机交互方式的进步。
早在20世纪70年代,电阻式触摸屏就已出现。
这种触摸屏由两层导电材料组成,中间以隔离物隔开。
当用户触摸屏幕时,两层导电材料在触摸点处接触,形成电流,从而确定触摸位置。
电阻式触摸屏具有成本低、寿命长等优点,但触摸反应速度较慢,且不支持多点触控,限制了其在高端设备上的应用。
随着科技的进步,电容式触摸屏在20世纪90年代开始崭露头角。
电容式触摸屏通过在屏幕表面形成一个电场,当手指触摸屏幕时,会改变电场分布,从而确定触摸位置。
电容式触摸屏具有反应速度快、支持多点触控等优点,因此在智能手机、平板电脑等设备上得到了广泛应用。
进入21世纪,光学式触摸屏开始受到关注。
光学式触摸屏利用摄像头捕捉屏幕表面的光线变化,从而确定触摸位置。
这种触摸屏具有分辨率高、触摸体验好等优点,但由于其成本较高、易受环境光干扰等因素,目前在市场上的应用相对较少。
近年来,声波式触摸屏作为一种新型技术开始崭露头角。
这种触摸屏通过在屏幕表面产生声波,当手指触摸屏幕时,会改变声波的传播路径,从而确定触摸位置。
声波式触摸屏具有抗干扰能力强、使用寿命长等优点,未来有望在更多领域得到应用。
触摸屏技术的发展历程是一部不断创新、不断突破的历史。
从电阻式到电容式,再到光学式和声波式,每一种新技术的出现都为我们带来了更便捷、更高效的人机交互体验。
随着科技的不断发展,我们有理由相信,未来的触摸屏技术将会更加先进、更加普及,为我们的生活带来更多可能。
2. 触摸屏技术在现代生活中的重要性在现代生活中,触摸屏技术的重要性日益凸显。
随着智能手机、平板电脑、智能电视等设备的普及,触摸屏已经成为我们日常互动的主要界面。

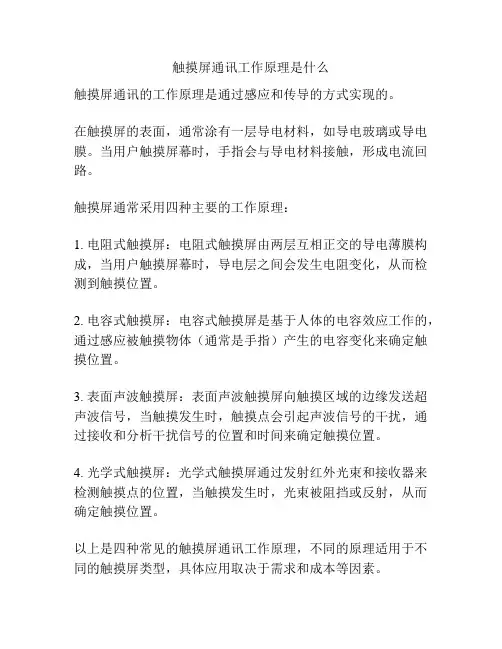

触摸屏通讯工作原理是什么
触摸屏通讯的工作原理是通过感应和传导的方式实现的。
在触摸屏的表面,通常涂有一层导电材料,如导电玻璃或导电膜。
当用户触摸屏幕时,手指会与导电材料接触,形成电流回路。
触摸屏通常采用四种主要的工作原理:
1. 电阻式触摸屏:电阻式触摸屏由两层互相正交的导电薄膜构成,当用户触摸屏幕时,导电层之间会发生电阻变化,从而检测到触摸位置。
2. 电容式触摸屏:电容式触摸屏是基于人体的电容效应工作的,通过感应被触摸物体(通常是手指)产生的电容变化来确定触摸位置。
3. 表面声波触摸屏:表面声波触摸屏向触摸区域的边缘发送超声波信号,当触摸发生时,触摸点会引起声波信号的干扰,通过接收和分析干扰信号的位置和时间来确定触摸位置。
4. 光学式触摸屏:光学式触摸屏通过发射红外光束和接收器来检测触摸点的位置,当触摸发生时,光束被阻挡或反射,从而确定触摸位置。
以上是四种常见的触摸屏通讯工作原理,不同的原理适用于不同的触摸屏类型,具体应用取决于需求和成本等因素。
触摸屏的工作原理触摸屏可分为:表面声波屏、电阻压力屏、电容感应屏、红外屏。
表面声波屏工作原理:表面声波触摸屏的触摸屏是一块平面玻璃平板,这块玻璃平板只是一块纯粹的强化玻璃,区别于别类触摸屏技术是没有任何贴膜和覆盖层。
玻璃屏的左上角和右下角各固定了竖直和水平方向的超声波发射换能器,右上角则固定了两个相应的超声波接收换能器。
玻璃屏的四个周边则刻有45°角由疏到密间隔非常精密的反射条纹。
见下图。
以右下角的X-轴发射换能器为例:发射换能器把控制器通过触摸屏电缆送来的电信号转化为声波能量向左方表面传递,然后由玻璃板下边的一组精密反射条纹把声波能量反射成向上的均匀面传递,声波能量经过屏体表面,再由上边的反射条纹聚成向右的线传播给X-轴的接收换能器,接收换能器将返回的表面声波能量变为电信号。
当发射换能器发射一个窄脉冲后,声波能量历经不同途径到达接收换能器,走最右边的最早到达,走最左边的最晚到达,早到达的和晚到达的这些声波能量叠加成一个较宽的波形信号,不难看出,接收信号集合了所有在X轴方向历经长短不同路径回归的声波能量,它们在Y轴走过的路程是相同的,但在X轴上,最远的比最近的多走了两倍X轴最大距离。
因此这个波形信号的时间轴反映各原始波形叠加前的位置,也就是X轴坐标。
发射信号与接收信号波形在没有触摸的时候,接收信号的波形与参照波形完全一样。
当手指或其它能够吸收或阻挡声波能量的物体触摸屏幕时,X轴途经手指部位向上走的声波能量被部分吸收,反应在接收波形上即某一时刻位置上波形有一个衰减缺口。
接收波形对应手指挡住部位信号衰减了一个缺口,计算缺口位置即得触摸坐标控制器分析到接收信号的衰减并由缺口的位置判定X坐标。
之后Y轴同样的过程判定出触摸点的Y坐标。
除了一般触摸屏都能响应的X、Y坐标外,表面声波触摸屏还响应第三轴Z轴坐标,也就是能感知用户触摸压力大小值。
其原理是由接收信号衰减处的衰减量计算得到。
三轴一旦确定,控制器就把它们传给主机。
触摸屏的原理及应用实例1. 触摸屏的原理触摸屏是一种通过触摸屏幕表面来输入和控制信息的设备。
它使用了一种称为电容感应的技术,通过感应人体的电荷来实现触摸操作的。
触摸屏的原理主要有以下几种:•电容感应原理:通过在屏幕表面的导电玻璃上涂覆一层透明导电涂层,当人体接近触摸屏时,人体上的电荷会改变电场的分布,从而被触摸屏感应到,进而确定触摸点的位置。
•压力感应原理:在屏幕背后放置一层弹性物质,当屏幕表面被外力按下时,压力会传递到感应层,通过感应层的变形来确定按压点的位置。
•声波感应原理:在屏幕四角放置声波传感器,当人体触摸屏幕时,会产生微弱的声波信号,通过测量声波的传播时间和方向来确定触摸点的位置。
2. 触摸屏的应用实例触摸屏的应用已经非常广泛,从智能手机、平板电脑到电子签名板等各种设备上都可以看到触摸屏的身影。
下面是一些触摸屏应用的实例:•智能手机和平板电脑:触摸屏是智能手机和平板电脑的核心输入方式。
用户可以通过手指在屏幕上滑动、点击等手势操作来完成各种功能,如拨打电话、发送短信、浏览网页等。
•电子签名板:电子签名板是触摸屏的一种常见应用。
通过触摸屏可以实现用户对文档进行签字、绘图等操作,使得签名和绘图更加便捷和精确。
•自助终端:触摸屏广泛应用于各种自助终端,如自助售货机、自助餐厅点餐机等。
用户可以通过触摸屏选择商品、点餐等,极大地简化了操作流程,提升了用户体验。
•工业控制设备:触摸屏也被广泛应用于工业控制设备,如机械操作界面、控制面板等。
通过触摸屏可以实现工业设备的可视化操作,操作更加方便和直观。
•教育设备:触摸屏在教育领域的应用也越来越多。
通过触摸屏可以实现互动教学,学生可以通过触摸屏来选择答案、画图等,提升了课堂互动和学习效果。
3. 总结触摸屏作为一种高效、直观的输入方式,在现代生活中扮演着重要的角色。
通过电容感应、压力感应和声波感应等原理,触摸屏可以准确地感知用户的触摸动作,从而实现各种功能的操作。
触摸屏技术原理详细介绍一、触摸屏的几个概念所谓触摸屏,从市场概念来讲,就是一种人人都会使用的计算机输入设备,或者说是人人都会使用的与计算机沟通的设备。
不用学习,人人都会使用,是触摸屏最大的魔力,这一点无论是键盘还是鼠标,都无法与其相比。
人人都会使用,也就标志着计算机应用普及时代的真正到来。
这也是我们发展触摸屏,发展KIOSK,发展KIOSK网络,努力形成中国触摸产业的原因。
从技术原理角度讲,触摸屏是一套透明的绝对定位系统,首先它必须保证是透明的,因此它必须通过材料科技来解决透明问题,像数字化仪、写字板、电梯开关,它们都不是触摸屏;其次它是绝对坐标,手指摸哪就是哪,不需要第二个动作,不像鼠标,是相对定位的一套系统,我们可以注意到,触摸屏软件都不需要光标,有光标反倒影响用户的注意力,因为光标是给相对定位的设备用的,相对定位的设备要移动到一个地方首先要知道现在在何处,往哪个方向去,每时每刻还需要不停的给用户反馈当前的位置才不致于出现偏差。
这些对采取绝对坐标定位的触摸屏来说都不需要;再其次就是能检测手指的触摸动作并且判断手指位置,各类触摸屏技术就是围绕“检测手指触摸”而八仙过海各显神通的。
1、触摸屏的第一个特征:透明,它直接影响到触摸屏的视觉效果。
透明有透明的程度问题,红外线技术触摸屏和表面声波触摸屏只隔一层纯玻璃,透明可算佼佼者,其它触摸屏这点就要好好推敲一番,“透明”,在触摸屏行业里,只是个非常泛泛的概念,我们知道,很多触摸屏是多层的复合薄膜,仅用透明一点来概括它的视觉效果是不够的,它应该至少包括四个特性:透明度、色彩失真度、反光性和清晰度,还能再分,比如反光程度包括镜面反光程度和衍射反光程度,只不过我们的触摸屏表面衍射反光还没到达CD盘的程度,对用户而言,这四个度量已经基本够了。
今天我尽量不结合具体的触摸屏去“排队”,技术是在前进的,今天也许是声波屏最理想,明天也许又是另一种,环星公司通过触摸屏的技术本质引申出一些触摸屏的概念,目的是让用户自己学会思考、学会判断,选购适用的触摸屏。
触摸屏工作原理之入门解析在我开始真正研究触摸屏工作原理之前,我认为在“swipable” 现象(指滑屏)背后都存在着一个通用技术。
但事实却刚好相反,就我所知将近有6种,而其中的大部分尚在不断的研究中。
最常用的两个系统是电阻式和电容式触摸屏。
为简单起见,我在这里将重点阐述这两种系统,便于大家的理解。
1.电阻式触摸屏—— Resistive Touch Screens这是最基本也是最常见的触摸屏,经常用于ATM机和超市收银处的电子签名设备。
这些屏幕实际上是“抵抗”你接触的,除非你劲儿使得足够大,并感受到屏幕略微弯曲。
这就是电阻式触屏的工作原理,正如下图所见:两片导电层,被触摸后弯曲。
电阻式触摸屏技术[Image Credit: Chassis Plans ]薄薄的黄色层,一片是电阻另一片具有导电性,中间由一个个间隔器将其分开,直到你按下去。
(外部则被一层非常薄,同时防划的蓝色薄膜层完全包裹住。
)电流无时无刻贯穿于那些黄色层中,但当手指碰触到屏幕,两压片受到挤压时,电流则在接触点产生变化。
而软件会识别到这些坐标的当前变化,开始执行与该点对应的功能。
电阻式触摸屏虽然持久耐用,但由于层数多的原因导致透光率不佳,不适宜用户阅读上的体验。
而他们仅单点触控,比如想在iPhone 手机上用双指缩放图片就无法达到。
这就是为什么高端电子设备更倾向于使用电容式触摸屏的原因之一。
2. 电容式触摸屏—— Capacitive Touch Screens与电阻式触摸屏不同,电容式触摸屏不依靠手指按力创造、改变电力流。
相反的,他们通过任何持有电荷的物体包括人体皮肤工作。
(没错,人体也是由正、负电荷的院子组成!)电容式触摸屏是由诸如合金或是铟锡氧化物(ITO)这样的材料构成,电荷存储在一根根比头发还要细的微型静电网中。
电容式触摸屏技术[Image credit: Electrotest]电容式触摸屏的类型主要有两种——表面电容式(Surface Capacitive)与投射式电容(Projective Capacitive)。
触屏的原理和应用是什么前言触屏技术是指通过触摸屏幕来进行操作的一种技术。
它已经广泛应用在各个领域,如智能手机、平板电脑、自助终端等。
本文将介绍触屏的原理及其应用。
触屏的原理触屏技术基于物理和电子原理,主要分为以下几种类型:1.电阻式触摸屏:电阻式触摸屏是最早出现的触屏技术之一。
它使用的是两层薄的导电材料之间的电阻变化来实现触摸检测。
当触摸屏被按下时,上下两层的导电材料接触并形成电路,可以通过测量电阻来确定触摸点的位置。
2.电容式触摸屏:电容式触摸屏使用的是静电感应原理。
触摸屏上覆盖着一层导电材料,当人体触摸触摸屏时,触摸点和导电层之间产生微弱的电流。
通过测量电流的变化来确定触摸点的位置。
3.表面声波式触摸屏:表面声波式触摸屏采用声表面波的传播原理,将贴在触摸屏表面的传感器发射出的声波反射到触摸点,并由接收传感器接收反射回来的声波。
通过测量声波的传播时间来确定触摸点的位置。
4.投射式电容式触摸屏:投射式电容式触摸屏是一种较新的触摸技术,广泛应用于智能手机和平板电脑上。
它通过将电容传感器置于显示屏之上,可以通过测量电容的变化来确定触摸点的位置。
触屏的应用触屏技术在各个领域有广泛的应用,下面列举了几个主要的应用领域:1.智能手机和平板电脑:触屏技术是智能手机和平板电脑的关键技术之一。
通过触摸屏,用户可以直接通过手指来进行操作,例如点击、滑动等。
它极大地提高了人机交互的便利性和灵活性。
2.自助终端:触屏技术在自助终端上得到了广泛应用,如自助售货机、自助餐厅点餐系统等。
用户可以通过触摸屏来选择商品、输入信息等,简化了与机器的交互过程。
3.游戏设备:触屏技术在游戏设备上也有很大的应用。
例如,游戏机的触摸屏可以用于游戏操作,游戏手机上的触摸屏可以用于虚拟按钮的模拟。
4.汽车导航系统:触屏技术在汽车导航系统上的应用也非常普遍。
驾驶员可以通过触摸屏来进行导航、调整音量等操作,提高了驾驶的便利性和安全性。
5.工业控制设备:在工业控制设备中,触屏技术可以方便地进行参数设置和操作调整。

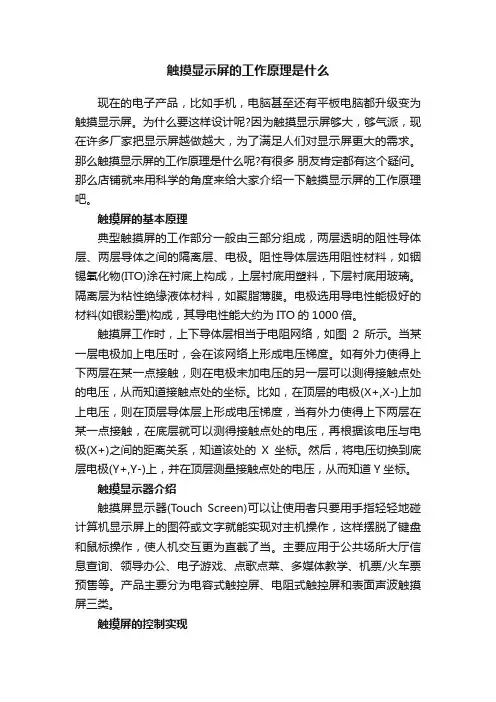

触摸显示屏的工作原理是什么现在的电子产品,比如手机,电脑甚至还有平板电脑都升级变为触摸显示屏。
为什么要这样设计呢?因为触摸显示屏够大,够气派,现在许多厂家把显示屏越做越大,为了满足人们对显示屏更大的需求。
那么触摸显示屏的工作原理是什么呢?有很多朋友肯定都有这个疑问。
那么店铺就来用科学的角度来给大家介绍一下触摸显示屏的工作原理吧。
触摸屏的基本原理典型触摸屏的工作部分一般由三部分组成,两层透明的阻性导体层、两层导体之间的隔离层、电极。
阻性导体层选用阻性材料,如铟锡氧化物(ITO)涂在衬底上构成,上层衬底用塑料,下层衬底用玻璃。
隔离层为粘性绝缘液体材料,如聚脂薄膜。
电极选用导电性能极好的材料(如银粉墨)构成,其导电性能大约为ITO的1000倍。
触摸屏工作时,上下导体层相当于电阻网络,如图2所示。
当某一层电极加上电压时,会在该网络上形成电压梯度。
如有外力使得上下两层在某一点接触,则在电极未加电压的另一层可以测得接触点处的电压,从而知道接触点处的坐标。
比如,在顶层的电极(X+,X-)上加上电压,则在顶层导体层上形成电压梯度,当有外力使得上下两层在某一点接触,在底层就可以测得接触点处的电压,再根据该电压与电极(X+)之间的距离关系,知道该处的X坐标。
然后,将电压切换到底层电极(Y+,Y-)上,并在顶层测量接触点处的电压,从而知道Y坐标。
触摸显示器介绍触摸屏显示器(Touch Screen)可以让使用者只要用手指轻轻地碰计算机显示屏上的图符或文字就能实现对主机操作,这样摆脱了键盘和鼠标操作,使人机交互更为直截了当。
主要应用于公共场所大厅信息查询、领导办公、电子游戏、点歌点菜、多媒体教学、机票/火车票预售等。
产品主要分为电容式触控屏、电阻式触控屏和表面声波触摸屏三类。
触摸屏的控制实现现在很多PDA应用中,将触摸屏作为一个输入设备,对触摸屏的控制也有专门的芯片。
很显然,触摸屏的控制芯片要完成两件事情:其一,是完成电极电压的切换;其二,是采集接触点处的电压值(即A/D)。
触摸屏的原理、分类、优缺点,58触屏寿命想必大家很关心的一个问题就是手机的触摸屏寿命是多少吧!还有就是到底是电阻式触摸屏(诺基亚的)好还是电容式触摸屏(iPhone等)好呢……本文从原理阐述讲解,希望对大家的认知有一些帮助!先说触摸屏的原理触摸屏系统一般包括两个部分:触摸检测装置和触摸屏控制器。
触摸检测装置安装在显示器屏幕前面,用于检测用户触摸位置,接收后送触摸屏控制器;触摸屏控制器的主要作用是从触摸点检测装置上接收触摸信息,并将它转换成触点坐标,再送给CPU,它同时能接收CPU发来的命令并加以执行。
触摸屏技术也经历了从低档向高档逐步升级和发展的过程。
根据其工作原理,其目前一般被分为四大类:电阻式触摸屏、电容式触摸屏、红外线式触摸屏和表面声波触摸屏。
1、电阻式触摸屏电阻触摸屏的屏体部分是一块多层复合薄膜,由一层玻璃或有机玻璃作为基层,表面涂有一层透明的导电层(ITO膜),上面再盖有一层外表面经过硬化处理、光滑防刮的塑料层。
它的内表面也涂有一层ITO,在两层导电层之间有许多细小(小于千分之一英寸)的透明隔离点把它们隔开。
当手指接触屏幕时,两层ITO发生接触,电阻发生变化,控制器根据检测到的电阻变化来计算接触点的坐标,再依照这个坐标来进行相应的操作。
电阻屏根据引出线数多少,分为四线、五线等类型。
五线电阻触摸屏的外表面是导电玻璃而不是导电涂覆层,这种导电玻璃的寿命较长,透光率也较高。
电阻式触摸屏的ITO涂层若太薄则容易脆断,涂层太厚又会降低透光且形成内反射降低清晰度。
由于经常被触动,表层ITO使用一定时间后会出现细小裂纹,甚至变型,因此其寿命并不长久。
电阻式触摸屏价格便宜且易于生产,因而仍是人们较为普遍的选择。
四线式、五线式以及七线、八线式触摸屏的出现使其性能更加可靠,同时也改善了它的光学特性。
2、电容式触摸屏电容式触摸屏的四边均镀上了狭长的电极,其内部形成一个低电压交流电场。
触摸屏上贴有一层透明的薄膜层,它是一种特殊的金属导电物质。
触摸屏的工作原理触摸屏是一种通过触摸手指或者其他物体来操作设备的输入设备,如今已广泛应用于智能手机、平板电脑、电脑等各种设备中。
触摸屏的工作原理一直以来都是人们非常感兴趣的话题之一,下面将从电容式触摸屏和电阻式触摸屏两个主要类型来介绍它们的工作原理。
首先来介绍电容式触摸屏的工作原理。
电容式触摸屏上覆盖着一层透明的电容层,当触摸屏上有物体接触时,该触摸屏的电容层会感应到物体并记录下触摸的位置。
电容式触摸屏工作的基本原理是根据电容的变化来确定触摸位置。
电容层一般由两层导电薄膜组成,它们之间存在着微小的电容。
当手指接触电容屏时,电容层的电容会发生变化,通过测量电容的变化来确定触摸的位置。
电容式触摸屏又分为表面电容式和投射电容式两种。
表面电容式触摸屏的电容层安装在触摸屏的表面,当手指接触电容屏时,人体的电荷会在电容层上产生一个电荷分布,通过测量电荷分布的变化来确定触摸的位置。
而投射电容式触摸屏的电容层安装在触摸屏的背后,触摸屏的顶端覆盖着一层透明的导电物质,当手指或者其他物体触摸到触摸屏时,导电物质会改变电容层的电荷分布,从而确定触摸的位置。
接下来介绍电阻式触摸屏的工作原理。
电阻式触摸屏由两层导电薄膜组成,两层导电薄膜之间夹有微小的空气间隙。
当物体触摸到电阻式触摸屏时,两层导电薄膜之间产生接触,形成一个电路,通过测量电路的变化来确定触摸的位置。
电阻式触摸屏的工作原理是通过物体对电阻的改变来检测触摸的位置。
电阻式触摸屏的优点是能够在各种环境中都能正常工作,不受环境干扰,而电容式触摸屏则无法在带手套的情况下正常使用。
但是电容式触摸屏具有更好的触摸体验和更高的灵敏度,支持多点触控,可以实现更多的操作功能。
总结起来,触摸屏的工作原理可以分为电容式触摸屏和电阻式触摸屏两种。
电容式触摸屏主要是通过电容的变化来确定触摸的位置,不同的是表面电容式和投射电容式的电容层位置不同。
而电阻式触摸屏则是通过物体对电阻的改变来检测触摸的位置。
触摸屏原理是什么
触摸屏是一种常见的人机交互设备,它的原理是通过人体的触摸来实现对设备的操作。
触摸屏的原理可以分为电阻式触摸屏、电容式触摸屏和表面声波触摸屏等多种类型,它们各自有着不同的工作原理和特点。
电阻式触摸屏是最早出现的触摸屏技术之一,它由两层导电层构成,一层为X轴方向的导电层,另一层为Y轴方向的导电层。
当手指触摸屏幕时,会在触摸点形成一个电阻,这样就可以通过测量电流的方式确定触摸点的位置。
电阻式触摸屏的优点是价格相对较低,但是对触摸的灵敏度较低,且易受污染和划伤影响。
电容式触摸屏则是目前较为流行的触摸屏技术,它利用了电容的原理。
电容式触摸屏由一层感应电极层和一层玻璃基板构成,当手指触摸屏幕时,会产生电荷变化,从而可以通过测量电荷的方式确定触摸点的位置。
电容式触摸屏具有较高的灵敏度和准确度,且具备多点触控的功能,能够实现更加丰富的操作方式。
除了电阻式和电容式触摸屏外,还有表面声波触摸屏等其他类型的触摸屏技术。
表面声波触摸屏利用超声波在玻璃表面传播的原
理来实现对触摸的检测,具有较高的透光性和耐划伤性,但价格较高。
总的来说,触摸屏的原理是利用不同的技术手段来检测人体触摸的位置和操作,从而实现对设备的控制。
随着科技的不断进步,触摸屏技术也在不断创新和发展,未来触摸屏将会更加智能化、灵活化,为人机交互带来更加便利和舒适的体验。
手机触屏的原理
手机触屏是一种通过触摸屏幕来进行操作的技术,其原理主要包括电容触控和电阻触控两种。
电容触控是最常用的触摸屏技术之一,它利用了物质的导电性。
具体来说,手机触屏上覆盖着一层薄透明的触摸层,该层上面涂有一层导电物质,常用的是氧化铟锡(ITO)。
当我们用手指
或者触摸笔接触到触摸屏上的导电物质时,人体的电荷就会在触摸屏上产生一个静电场,触摸屏上的导电物质会根据此静电场的变化情况而变化。
触摸屏下方的传感电极会检测到这个电荷变化,并将信号传递给触摸屏控制芯片,控制芯片会根据接触点的位置来决定进行何种操作。
电阻触控技术与电容触控技术相比,原理上稍微复杂一些。
电阻触控屏上也有两层透明薄膜,一层连接水平电极,另一层连接垂直电极。
这两层薄膜之间有一层非导电的隔离层。
当我们用手指或者触摸笔触摸屏幕时,顶层薄膜会和底层薄膜通过触摸产生接触,随即在触摸屏上产生一个电流。
电流从四个角落流入,形成电流差,通过测量这个电流差可以计算出触摸点的坐标,从而实现触摸位置的识别。
总之,手机触屏通过电容触控或电阻触控的原理来实现对触摸操作的感知和响应。
这种技术的发展使得手机操作更加方便快捷,成为了现代智能手机的基本操作方式。
触摸屏的原理与应用1. 概述触摸屏作为一种常见的人机交互设备,广泛应用于智能手机、平板电脑、电子书、个人导航设备等各类电子产品中。
本文将介绍触摸屏的工作原理和应用领域。
2. 工作原理触摸屏的工作原理分为电阻式触摸屏、电容式触摸屏和表面声波触摸屏等多种类型,下面将对每种类型进行详细介绍。
2.1 电阻式触摸屏电阻式触摸屏是最早被广泛应用的触摸技术之一。
它通过在触摸屏表面放置两层导电膜,当用户用手或者触摸笔触摸屏幕时,两层导电膜之间会发生电阻变化,从而检测到触摸位置。
电阻式触摸屏的优点是耐划伤、抗污染,并且可以使用手指、触摸笔等多种工具进行操作。
2.2 电容式触摸屏电容式触摸屏通过在触摸屏表面布置一层导电玻璃和一层感应电极,触摸时电容发生变化,通过感应电极检测到电容的变化从而确定触摸位置。
电容式触摸屏的特点是精准度高、触摸灵敏,并且可以支持多点触控。
目前,电容式触摸屏已经成为主流的触摸技术。
2.3 表面声波触摸屏表面声波触摸屏是通过在触摸屏表面安装发射器和接收器,通过表面声波的传播来检测触摸位置。
当用户触摸屏幕时,触摸位置会引起声波的传播变化,接收器会检测到这种变化,并计算出触摸位置。
表面声波触摸屏具有高透明度、耐划伤、高灵敏度等优点。
3. 应用领域触摸屏技术的应用范围非常广泛,涉及到多个领域。
3.1 消费电子产品消费电子产品是触摸屏技术主要应用领域之一。
智能手机、平板电脑、电子书阅读器等设备都广泛采用了触摸屏技术,使得用户可以通过触摸屏进行各种操作,如点击、滑动、缩放等。
3.2 工业控制触摸屏技术也被广泛应用于工业控制领域。
工业控制设备使用触摸屏可以实现操作简便、快速响应的特点,提高了生产效率和操作便利性。
3.3 信息展示触摸屏技术在信息展示领域有着重要的应用。
例如,触摸屏幕可用于公共场所的自助查询终端、电子导游设备等,方便用户获取相关信息。
3.4 医疗设备医疗设备也是触摸屏技术的应用领域之一。
例如,手术室中的手术导航、电子病历系统等都可以采用触摸屏技术,使得医护人员可以直接在屏幕上操作和查看相关信息。
触摸屏工作原理触摸屏是一种现代化的输入设备,广泛应用于智能手机、平板电脑、导航系统等电子产品中。
它具备方便易用、快捷高效的特点,为我们的日常生活提供了极大的便利。
那么,触摸屏是如何工作的呢?本文将介绍触摸屏的工作原理。
一、电阻式电阻式触摸屏是最早应用的触摸技术之一。
它由玻璃面板、导电膜、玻璃背板和一个分压器组成。
导电膜和玻璃背板之间存在微小的空隙,称为触摸层。
当我们用手指或者触摸笔触摸屏幕时,屏幕上形成一个电压分布,导电膜上的电流通过触摸点到导电膜和玻璃背板之间的空隙,形成一个电压分压。
触摸屏控制器会通过测量这个分压来确定触摸点的位置。
具体来说,控制器会在触摸屏的四个角上施加一个基准电压,然后在两个轴上测量分压。
通过计算两个轴上的分压值,控制器能够确定触摸点的精确位置。
接下来,系统会将这个信息传递给应用程序,从而实现各种触摸操作。
二、电容式电容式触摸屏是目前主流的触摸技术。
它由一个玻璃面板和一个感应电极层构成。
感应电极层由纵横两个互相垂直的导电层组成,它们之间存在着微小的电容。
当我们用手指触摸屏幕时,手指会改变感应电极层之间的电场分布。
电容式触摸屏控制器会感知到这个改变,并将其转化为坐标信息。
由于电容式触摸屏的电场不会受到压力大小的影响,所以相比于电阻式触摸屏具有更好的灵敏度和精准度。
不同类型的电容式触摸屏根据感应电极层的不同结构,又可以分为表面电容式和投射式电容式触摸屏。
表面电容式触摸屏在玻璃面板上涂覆一层薄膜电极,感应电极层位于玻璃下方。
而投射式电容式触摸屏则将感应电极层内嵌在玻璃面板中,增加了触摸屏的耐用性和透明度。
三、表面声波表面声波触摸屏采用声波传导的原理来实现触摸功能。
它由一个玻璃面板和四个角落上的发射器和接收器组成。
发射器会向玻璃面板表面发射超声波,而接收器则用于接收超声波的反射信号。
当我们触摸屏幕时,手指会改变超声波在玻璃面板上的传播路径,进而影响到接收器接收到的信号。
触摸屏控制器会分析接收到的信号,从而确定触摸点的位置。
手机触屏的工作原理
手机触屏一般分为电阻式触屏和电容式触
屏,目前市面上的手机绝大多数使用的都是电
容式屏幕,因为它与电阻式相比较有:操作方
便、灵敏度高、精确度高等优点。
今天就简单给大家介绍一下电容触屏的工作原理和特点。
1.在手机屏幕上有两层导电膜,在这两层膜之前存在许多电荷。
2.在人体内部本身就存在很多电解质,当手触碰屏幕的时候,手指与两层膜之间的电荷就能产生微弱的电流。
3.在两层膜上面本身就存在横向和纵向的两条轴,这两条轴叠加在一起的时候就能形成精确的坐标。
4.手指与屏幕时间的微弱电流,就能通过坐标精确的定位在屏幕上,并且不同位置所产生的电流大小也是不一样的。
这就是在冬天的时候,咱们戴上手套,无法使用手机的原因。
不过,目前市面上已经出现了很多能够使用触屏的手套。
大家可以愉快的玩手机啦~。
触摸屏的基本原理触摸屏的基本原理是,用手指或其他物体触摸安装在显示器前端的触控屏时,所触摸的位置(以坐标形式)由触摸屏控制器检测,并通过接口(如RS-232串行口)送到CPU,从而确定输入的信息。
触摸屏系统一般包括触摸屏控制器(卡)和触摸检测装置两个部分。
其中,触控屏控制器(卡)的主要作用是从触摸点检测装置上接收触摸信息,并将它转换成触点坐标,再送给CPU,它同时能接收CPU发来的命令并加以执行:触摸检测装置一般安装在显示器的前端,主要作用是检测用户的触摸位置,并传送给触控屏控制卡。
1.电阻触摸屏(电阻式触摸屏工作原理图)电阻触摸屏的屏体部分是一块与显示器表面相匹配的多层复合薄膜,由一层玻璃或有机玻璃作为基层,表面涂有一层透明的导电层,上面再盖有一层外表面硬化处理、光滑防刮的塑料层,它的内表面也涂有一层透明导电层,在两层导电层之间有许多细小 (小于千分之一英寸)的透明隔离点把它们隔开绝缘。
当手指触摸屏幕时,平常相互绝缘的两层导电层就在触摸点位置有了一个接触,因其中一面导电层接通Y轴方向的5V均匀电压场,使得侦测层的电压由零变为非零,这种接通状态被控制器侦测到后,进行A/D转换,并将得到的电压值与5V相比即可得到触摸点的Y轴坐标,同理得出X轴的坐标,这就是所有电阻技术触摸屏共同的最基本原理。
电阻类触摸屏的关键在于材料科技。
电阻屏根据引出线数多少,分为四线、五线、六线等多线电阻触摸屏。
电阻式触摸屏在强化玻璃表面分别涂上两层OTI透明氧化金属导电层,最外面的一层OTI涂层作为导电体,第二层OTI则经过精密的网络附上横竖两个方向的+5V至0V的电压场,两层OTI之间以细小的透明隔离点隔开。
当手指接触屏幕时,两层OTI导电层就会出现一个接触点,电脑同时检测电压及电流,计算出触摸的位置,反应速度为10-20ms。
五线电阻触摸屏的外层导电层使用的是延展性好的镍金涂层材料,外导电层由于频繁触摸,使用延展性好的镍金材料目的是为了延长使用寿命,但是工艺成本较为高昂。
