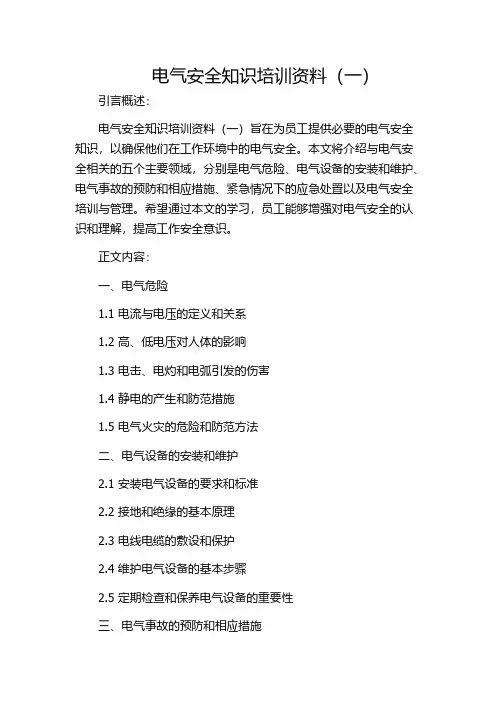

电气安全知识培训资料（一）引言概述：电气安全知识培训资料（一）旨在为员工提供必要的电气安全知识，以确保他们在工作环境中的电气安全。
本文将介绍与电气安全相关的五个主要领域，分别是电气危险、电气设备的安装和维护、电气事故的预防和相应措施、紧急情况下的应急处置以及电气安全培训与管理。
希望通过本文的学习，员工能够增强对电气安全的认识和理解，提高工作安全意识。
正文内容：一、电气危险1.1 电流与电压的定义和关系1.2 高、低电压对人体的影响1.3 电击、电灼和电弧引发的伤害1.4 静电的产生和防范措施1.5 电气火灾的危险和防范方法二、电气设备的安装和维护2.1 安装电气设备的要求和标准2.2 接地和绝缘的基本原理2.3 电线电缆的敷设和保护2.4 维护电气设备的基本步骤2.5 定期检查和保养电气设备的重要性三、电气事故的预防和相应措施3.1 预防电击事故的安全措施3.2 防范电弧和火花引发的事故3.3 避免电设备的过载和短路3.4 安全用电的注意事项3.5 使用电气设备时的个人防护措施四、紧急情况下的应急处置4.1 电气事故发生时的应急反应4.2 如何正确使用灭火器进行初期灭火4.3 危险场所的紧急疏散和人员救援4.4 电气事故后的事故调查和报告4.5 返修电气设备的安全操作步骤五、电气安全培训与管理5.1 员工电气安全培训的重要性5.2 培训计划的制定和实施5.3 安全意识教育的方法和手段5.4 员工电气安全考核和评估5.5 建立电气安全管理体系的要点和措施总结：通过本文的学习，我们了解了电气安全知识在工作中的重要性，并深入掌握了电气危险、电气设备的安装和维护、电气事故的预防和相应措施、紧急情况下的应急处置以及电气安全培训与管理等五个方面的内容。
只有提高员工的电气安全意识，落实安全规范和标准，才能确保员工在电气作业中的安全，预防事故的发生。
在今后的工作中，请大家务必严格按照相关规定进行操作，并不断学习和提升自己的电气安全知识。

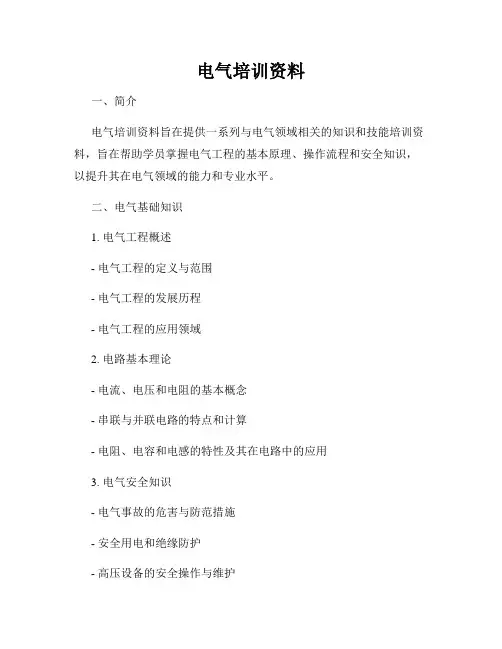

电气培训资料一、简介电气培训资料旨在提供一系列与电气领域相关的知识和技能培训资料，旨在帮助学员掌握电气工程的基本原理、操作流程和安全知识，以提升其在电气领域的能力和专业水平。
二、电气基础知识1. 电气工程概述- 电气工程的定义与范围- 电气工程的发展历程- 电气工程的应用领域2. 电路基本理论- 电流、电压和电阻的基本概念- 串联与并联电路的特点和计算- 电阻、电容和电感的特性及其在电路中的应用3. 电气安全知识- 电气事故的危害与防范措施- 安全用电和绝缘防护- 高压设备的安全操作与维护三、电气设备操作与维护1. 电气设备的基本原理与结构- 发电机、变压器、开关设备等基本原理- 电力输配电设备的结构和功能2. 电气设备的操作与检修- 电气设备的常规操作方法- 设备故障的排除与维修技巧3. 电气设备的维护与保养- 定期检查与维护作业- 设备保养与损耗分析四、电气自动化技术1. PLC控制技术- PLC控制系统的基本构成和原理- PLC编程与逻辑控制2. 变频调速技术- 变频器的工作原理和应用- 变频调速系统的参数设置和调试方法3. 人机界面与工业网络- HMI（人机界面）的设计与应用- 工业以太网和现场总线的概念与应用五、实际案例分析与学习1. 电气故障案例分析- 常见电气故障的分析与处理方法- 安全事故的案例分析和经验总结2. 电气工程实践技巧分享- 电气工程实践中的技巧和经验分享- 实际工程项目的解决方案和优化建议六、考试与评估1. 电气培训的考试形式与内容- 电气培训考试的组成与要求- 考试内容的范围与重点分布2. 电气培训评估与证书- 电气培训评估的方法与标准- 电气培训证书的颁发与认可机构结语通过电气培训资料的学习与实践，学员们将能够全面理解电气工程的基本原理和操作技能，提升自己在电气领域的竞争力和职业发展机会。
希望本资料能够对电气培训学员在学习和实践过程中起到积极的指导和支持作用。
祝愿大家在电气领域取得优异的成绩！。

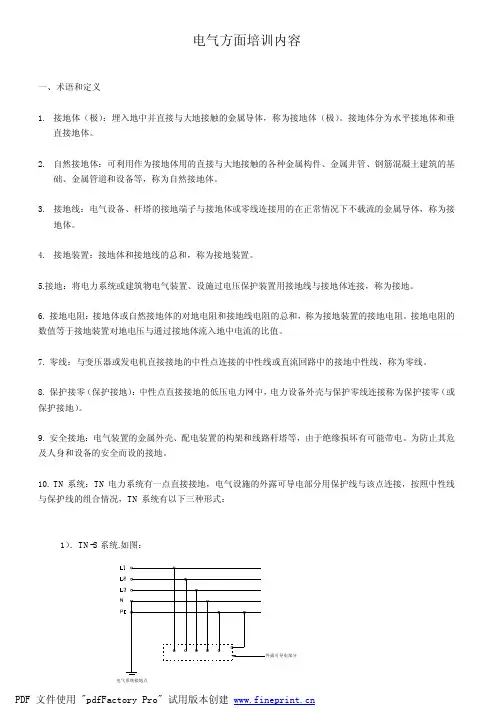

电气方面培训内容一、术语和定义1. 接地体（极）：埋入地中并直接与大地接触的金属导体，称为接地体（极）。
接地体分为水平接地体和垂直接地体。
2. 自然接地体：可利用作为接地体用的直接与大地接触的各种金属构件、金属井管、钢筋混凝土建筑的基础、金属管道和设备等，称为自然接地体。
3. 接地线：电气设备、杆塔的接地端子与接地体或零线连接用的在正常情况下不载流的金属导体，称为接地体。
4. 接地装置：接地体和接地线的总和，称为接地装置。
5.接地：将电力系统或建筑物电气装置、设施过电压保护装置用接地线与接地体连接，称为接地。
6. 接地电阻：接地体或自然接地体的对地电阻和接地线电阻的总和，称为接地装置的接地电阻。
接地电阻的数值等于接地装置对地电压与通过接地体流入地中电流的比值。
7. 零线：与变压器或发电机直接接地的中性点连接的中性线或直流回路中的接地中性线，称为零线。
8. 保护接零（保护接地）：中性点直接接地的低压电力网中，电力设备外壳与保护零线连接称为保护接零（或保护接地）。
9. 安全接地：电气装置的金属外壳、配电装置的构架和线路杆塔等，由于绝缘损坏有可能带电。
为防止其危及人身和设备的安全而设的接地。
10. TN 系统：TN 电力系统有一点直接接地，电气设施的外露可导电部分用保护线与该点连接，按照中性线与保护线的组合情况，TN 系统有以下三种形式：1）．TN-S 系统.如图：电气系统接地点可导电部分2）.TN-C 系统.如图：3）.TN-C-S 系统.如图：11. TT 系统TT 系统有一个直接接地点，电气设施的外露可导电部分接至电气上与电力系统的接地点无关的接地极。
如图电力系统接地点外露可导电部分电子系统接地点外露可导电部分电力系统接地点外露可导电部分注：L1（即A）相为黄色，L2（即B）相为绿色，L3（即C）相为红色；按国际电工委员会（IEC）规定，中性线淡蓝色、保护线黄、绿双色。
二、部分国家标准及参考标准1. 电气装置安装工程低压电器施工及验收规范GB502542. 电气装置安装工程接地装置施工及验收规范GB501693. 电气装置安装工程电气照明装置施工及验收规范GB502594. 电气装置安装工程起重机电气装置施工及验收规范GB502565. 电气装置安装工程爆炸和火灾坏境电气装置施工及验收规范GB502576. 电气装置安装工程1kV及以下配线工程施工及验收规范GB502587. 10kV及以下变电所设计规范GB500538. 建筑物防雷设计规范GB500579. 通用用电设备配电设计规范GB5005510. 供配电系统设计规范GB5005212.低压配电设计规范GB5005413.爆炸和火灾危险环境电力装置设计规范GB5005814.电业安全工作规程（发电厂和变电所电气部分）DL40815.电业安全工作规程（电力线路部分）DL409三、现象与说明1.接地：具体表现在各电气屏、柜、箱等到各用电设备及其附属的金属平台、构架、立柱等等，均存在接地不规范或不全。
电气安全培训讲义范本第一部分：电气安全的基本知识一、电气安全的重要性和意义1. 电气事故的危害和成本2. 法律法规和标准的要求3. 企业和员工的责任和义务二、电气安全的相关法律法规和标准1. 电气安全相关的法律法规a. 电力法b. 劳动法c. 电气安全管理条例2. 电气安全相关的标准a. 国家标准b. 行业标准c. 企业标准三、电气事故的类型和原因1. 电击事故a. 直接触电b. 间接触电2. 短路事故a. 电气设备故障b. 电气设备错误操作c. 电气设备维修不当3. 电火灾事故a. 电气设备绝缘破损b. 电气设备过载c. 电气设备短路四、电气安全的基本规范和措施1. 工作场所的电气安全规定a. 电气设备安装和调试要求b. 电气设备维护和保养要求c. 电气设备故障排除要求2. 电气安全个人防护措施a. 佩戴绝缘手套和绝缘鞋b. 使用绝缘工具c. 确保工作区域的安全3. 急救措施和逃生方法a. 电击伤害的急救措施b. 火灾事故的应急逃生方法第二部分：电气设备的安全操作与维护一、电气设备的安全操作1. 电气设备的启动和停止a. 操作步骤和注意事项b. 操作前的检查和准备工作2. 电气设备的调试和运行a. 操作步骤和要求b. 注意事项和安全规范3. 电气设备的故障排除a. 故障判断和分析b. 故障处理和修复二、电气设备的安全维护1. 定期巡检和维护a. 检查电气设备的绝缘状况b. 清洁和防尘处理c. 紧固和固定设备部件2. 注意设备维护的时间和频率a. 日常维护b. 定期维护c. 长期维护3. 定期检测和测试a. 电气设备的绝缘测试b. 电气设备的接地测试c. 电气设备的跳闸试验第三部分：电气安全事故案例分析和应急预案一、电气安全事故的案例分析1. 电气事故的起因和过程2. 电气事故的危害和后果3. 电气事故的原因和责任二、电气安全应急预案1. 应急预案的制定和实施a. 预防和控制措施b. 应急救援组织和人员c. 应急物资和设备准备2. 应急演练和培训a. 不同情况下的应急演练b. 应急演练的目的和意义3. 应急预案的修订和改进a. 随着工作场所和设备的变化b. 随着技术和法律法规的更新总结：电气安全是企业和员工共同关注的重要问题。
三相异步电动机的工作原理及基本结构（1）三相异步电动机的工作原理：三相异步电动机的定子槽内均匀对称地分布着A、B、C三相绕组，当通以三相正弦电流时在空间将会产生一个旋转磁场，这一旋转磁场将会在转子导体内感应出电流，定子、转子电流的相互作用产生电磁转矩，从而带动转子旋转。
（2）三相异步电动机的基本结构：三相异步电动机基本由机座、定子、转子、转轴、轴承、端盖、接线盒、外风扇、风罩等构成。
机座、端盖一般为铸件。
定子由热扎或冷扎矽钢片冲制叠压而成。
定子槽内插入槽绝缘，然后再嵌入漆包线，并再进行绝缘漆浸漆处理。
/三相异步电动机常见故障及处理方法（1）RT64P-PT100-S型温度监测仪表的工作原理它利用感温元件的自身电阻随温度的变化而变化的特性来测量温度，由仪表内的温度转换器将现场热电阻阻值的变化作为输入信号并转换成为与温度成线性关系的隔离信号输出，提供给显示器进行现场温度显示，并输出标准信号4-20mA给计算机进行远程监控。
（2）RT64P-PT100-S型温度监测仪表的基本结构它基本由传感器、温度转换器、显示器、接线盒等组成。
振动监测仪表的工作原理及基本结构（1）NE3402E振动监测仪表的工作原理它利用压电元件感应振动速度，通过高精密集成电路将加速度转换为速度有效值，再将速度有效值转换为对应量程的4～20mA 电流输出，便于远传显示和控制。
（2）NE3402E型振动监测仪表的基本结构它基本由引入电缆、底座、防爆壳、接线盒、变送器处理板等组成。
振动监测仪表常见故障及处理方法（1）UQK-1717d泄漏监测仪表的基本结构它基本由液体储备罐腔体、传感磁钢、位置感应开关、过滤器、进油管、溢流管、接线盒等组成。
（2）UQK-1717d泄漏监测仪表的工作原理当被检测的设备发生泄漏时，流体通过管道进入监测仪表的液体储备罐腔体，传感磁钢随着腔内流体的上升而运动，当传感磁钢到达位置感应开关时，感应开关动作，它的开关状态发生改变，通过与之相连的外围控制设备，实现规定的控制功能。

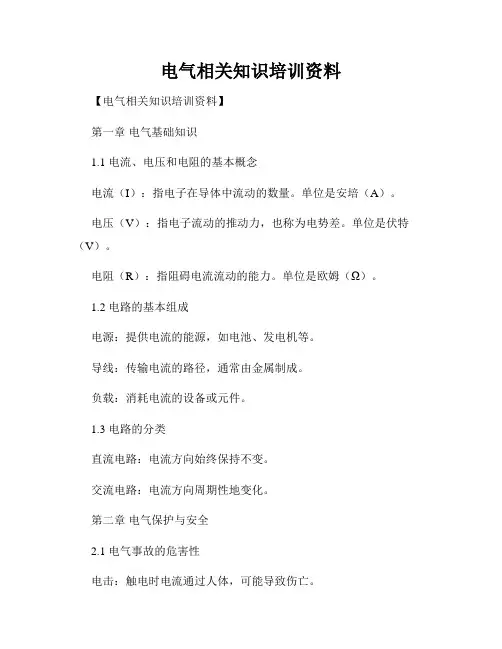

电气相关知识培训资料【电气相关知识培训资料】第一章电气基础知识1.1 电流、电压和电阻的基本概念电流（I）：指电子在导体中流动的数量。
单位是安培（A）。
电压（V）：指电子流动的推动力，也称为电势差。
单位是伏特（V）。
电阻（R）：指阻碍电流流动的能力。
单位是欧姆（Ω）。
1.2 电路的基本组成电源：提供电流的能源，如电池、发电机等。
导线：传输电流的路径，通常由金属制成。
负载：消耗电流的设备或元件。
1.3 电路的分类直流电路：电流方向始终保持不变。
交流电路：电流方向周期性地变化。
第二章电气保护与安全2.1 电气事故的危害性电击：触电时电流通过人体，可能导致伤亡。
火灾：电路故障或过载可能引发火灾。
2.2 安全用电的基本原则正确接地：确保电气设备的接地可靠。
规范操作：遵循相关使用说明和操作规程。
防止漏电：使用漏电保护器等设备预防漏电事故。
第三章电气设备的基本知识3.1 电源设备电池：将化学能转化为电能的装置。
电源适配器：将交流电转化为直流电供给电子设备。
3.2 常见电气设备开关：用于控制电路的开关状态。
插座：提供电力接口，连接电器设备与电源之间。
灯具：发光装置，如白炽灯、荧光灯等。
第四章电气测量与仪表4.1 常见的电气量测量仪表电压表：用于测量电压。
电流表：用于测量电流。
电阻表：用于测量电阻。
4.2 电气量的测量单位电压：伏特（V）。
电流：安培（A）。
电阻：欧姆（Ω）。
第五章电气控制技术5.1 开关控制电气设备独立开关：单独控制单个设备。
并联开关：同时控制多个设备。
5.2 自动控制技术传感器：感知环境参数并将其转化为电信号。
PLC（可编程逻辑控制器）：用于控制工业自动化系统。
第六章电力系统与配电6.1 电力系统的组成发电站：产生电能的场所。
输电线路：将电能从发电站传输到消费地。
变电站：对输电电压进行变换。
6.2 配电系统高压配电：将电能从变电站送入工业和大型建筑。
低压配电：将电能从变电站送入住宅和商业建筑。

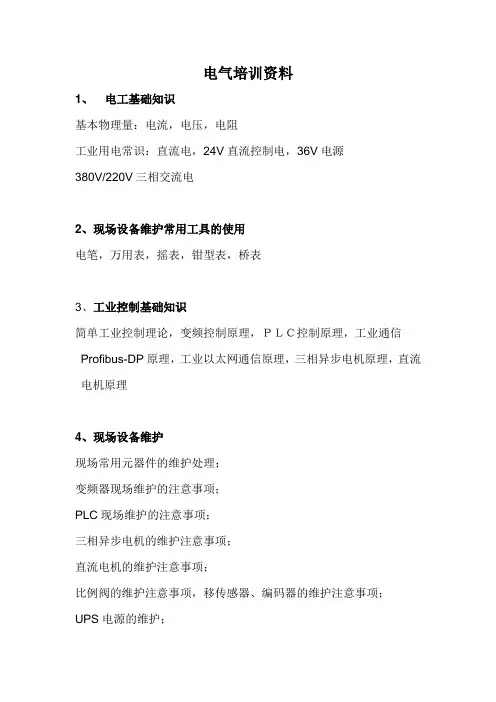

电气培训资料1、电工基础知识基本物理量：电流，电压，电阻工业用电常识：直流电，24V直流控制电，36V电源380V/220V三相交流电2、现场设备维护常用工具的使用电笔，万用表，摇表，钳型表，桥表3、工业控制基础知识简单工业控制理论，变频控制原理，ＰＬＣ控制原理，工业通信Profibus-DP原理，工业以太网通信原理，三相异步电机原理，直流电机原理4、现场设备维护现场常用元器件的维护处理；变频器现场维护的注意事项；PLC现场维护的注意事项；三相异步电机的维护注意事项；直流电机的维护注意事项；比例阀的维护注意事项，移传感器、编码器的维护注意事项；UPS电源的维护；变压器的维护；5、现场用电设备注意事项低压用电设备的注意事项，工厂现场接地保护，用电安全注事项。
6、现场实际的控制（请求甲方指导部分）生产工艺以及设备功能介绍；现场控制图纸的讲解：加热炉区图纸，平整区图纸现场控制过程的分析：加热炉区控制过程分析，平整区控制过程分析现场控制程序的分析：加热炉区程序分析，平整区控制程序分析现场控制HMI的了解：加热炉区HMI的维护，平整区HMI的维护加热炉维护中的安全注意事项，加热炉区域内高压部分的维护注意事项，加热炉和平整区域通讯网络的介绍，加热炉内监控器，热电偶，变送器，仪表，电动阀门等的维护注意事项7、自动化仪表的培训：现场仪表的使用及故障判断方法；现场实际应用PLC培训：对现在各模块，网络常见故障及处理方法；电气设备的维护知识：针对电气常见故障及处理方法进行培训；一、电工基础知识（一）、基本物理量1 电流1 电流的形成: 导体中的自由电子在电场力的作用下作有规则的定向运动就形成电流.2 电流具备的条件: 一是有电位差,二是电路一定要闭合.3 电流强度: 电流的大小用电流强度来表示,基数值等于单位时间内通过导体截面的电荷量,计算公式为其中Q为电荷量(库仑); t为时间(秒/s); I为电流强度4 电流强度的单位是“安”,用字母“A”表示.常用单位有: 千安(KA)、安(A)、毫安(mA) 、微安(uA)1KA = 103A 1A = 103mA 1mA = 103uA5 直流电流(恒定电流)的大小和方向不随时间的变化而变化,用大写字母“I”表示,简称直流电.2 电压1 电压的形成: 物体带电后具有一定的电位,在电路中任意两点之间的电位差,称为该两点的电压.2 电压的方向: 一是高电位指向低电位; 二是电位随参考点不同而改变.3 电压的单位是“伏特”,用字母“U”表示.常用单位有: 千伏(KV) 、伏(V)、毫伏(mV) 、微伏(uV)1KV = 103V 1V = 103 mV 1mV = 103 uV3 电阻导体的电阻通常用字母R 表示，电阻的单位是欧姆（ohm ），简称欧，符号是Ω（希腊字母，音译成拼音读作 ōu mī ga )，1Ω=1V/A 。

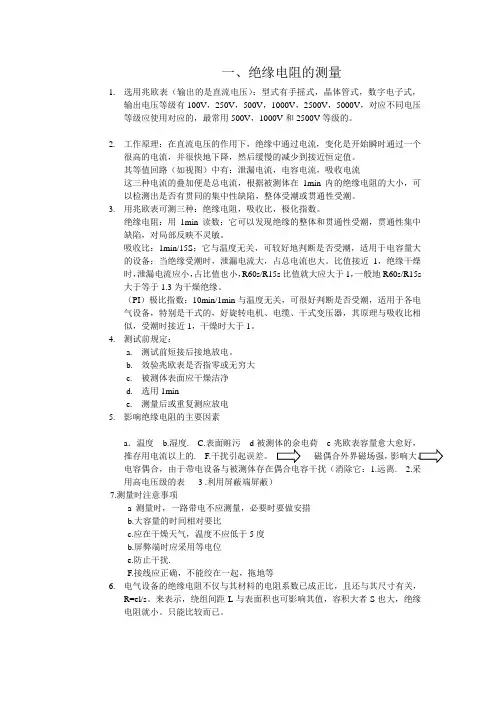

一、绝缘电阻的测量1.选用兆欧表（输出的是直流电压）：型式有手摇式，晶体管式，数字电子式，输出电压等级有100V，250V，500V，1000V，2500V，5000V，对应不同电压等级应使用对应的，最常用500V，1000V和2500V等级的。
2.工作原理：在直流电压的作用下，绝缘中通过电流，变化是开始瞬时通过一个很高的电流，并很快地下降，然后缓慢的减少到接近恒定值。
其等值回路（如视图）中有：泄漏电流，电容电流，吸收电流这三种电流的叠加便是总电流，根据被测体在1min内的绝缘电阻的大小，可以检测出是否有贯同的集中性缺陷，整体受潮或贯通性受潮。
3.用兆欧表可测三种：绝缘电阻，吸收比，极化指数。
绝缘电阻：用1min读数；它可以发现绝缘的整体和贯通性受潮，贯通性集中缺陷，对局部反映不灵敏。
吸收比：1min/15S；它与温度无关，可较好地判断是否受潮，适用于电容量大的设备；当绝缘受潮时，泄漏电流大，占总电流也大。
比值接近1，绝缘干燥时，泄漏电流应小，占比值也小，R60s/R15s比值就大应大于1，一般地R60s/R15s 大于等于1.3为干燥绝缘。
（PI）极比指数：10min/1min与温度无关，可很好判断是否受潮，适用于各电气设备，特别是干式的，好旋转电机、电缆、干式变压器，其原理与吸收比相似，受潮时接近1，干燥时大于1。
4.测试前规定：a.测试前短接后接地放电。
b.效验兆欧表是否指零或无穷大c.被测体表面应干燥洁净d.选用1mine.测量后或重复测应放电5.影响绝缘电阻的主要因素a．温度 b.湿度. C.表面赃污d e推存用电流以上的. F.干扰引起误差。
磁偶合外界磁场强，电容偶合，由于带电设备与被测体存在偶合电容干扰（消除它：1.远离. 2.采用高电压级的表 3 .利用屏蔽端屏蔽）7.测量时注意事项a 测量时，一路带电不应测量，必要时要做安措b.大容量的时间相对要比c.应在干燥天气，温度不应低于5度b.屏弊端时应采用等电位e.防止干扰.F.接线应正确，不能绞在一起，拖地等6.电气设备的绝缘电阻不仅与其材料的电阻系数已成正比，且还与其尺寸有关，R=el/s。

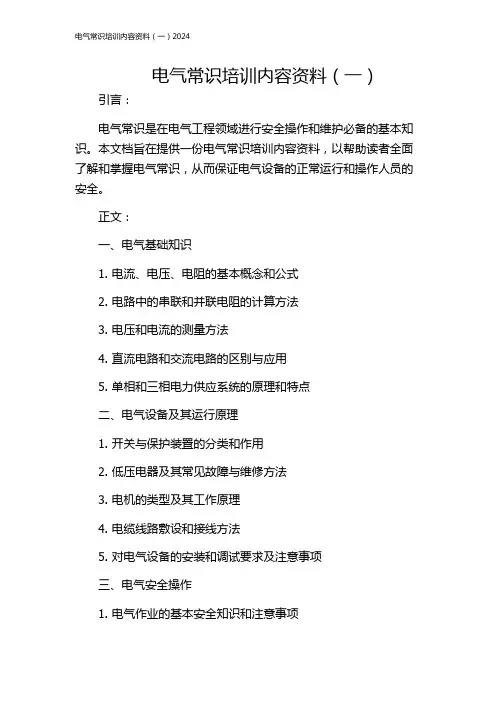

电气常识培训内容资料（一）引言：电气常识是在电气工程领域进行安全操作和维护必备的基本知识。
本文档旨在提供一份电气常识培训内容资料，以帮助读者全面了解和掌握电气常识，从而保证电气设备的正常运行和操作人员的安全。
正文：一、电气基础知识1. 电流、电压、电阻的基本概念和公式2. 电路中的串联和并联电阻的计算方法3. 电压和电流的测量方法4. 直流电路和交流电路的区别与应用5. 单相和三相电力供应系统的原理和特点二、电气设备及其运行原理1. 开关与保护装置的分类和作用2. 低压电器及其常见故障与维修方法3. 电机的类型及其工作原理4. 电缆线路敷设和接线方法5. 对电气设备的安装和调试要求及注意事项三、电气安全操作1. 电气作业的基本安全知识和注意事项2. 高压设备的安全操作与维护3. 对电气设备进行巡视和检修的方法和步骤4. 火灾和电气事故的预防与应急处理方法5. 电气事故案例分析和经验总结四、电气维护与检修1. 定期检测和维护电气设备的重要性和方法2. 电气设备的维修和更换关键部件的技巧3. 检修电气设备的常见故障和排除方法4. 保养控制系统和电器设备的常规措施5. 维修记录的编写与管理五、电气能效与节能技术1. 电气能效的重要性和意义2. 电力负荷管理和优化的方法和策略3. 电气设备的节能改造和升级技术4. 节能型电气设备的选型和应用注意事项5. 能源消耗分析和节能措施效果评估方法总结：通过学习和掌握电气常识，我们能够更好地理解和应用电气设备，提高工作效率，保证电气系统的安全运行。
同时，电气能效和节能技术的应用也能减少资源消耗和环境污染，为可持续发展做出贡献。
希望本文档能够帮助读者全面了解电气常识，并在实践中加以应用。
