通信第五章

第五章（正弦载波数字调制系统）习题及其答案【题5－1】设发送数字信息为 011011100010，试分别画出 2ASK 、2FSK 、2PSK 及2DPSK 信号的波形示意图。

【答案5－1】2ASK 、2FSK 、2PSK 及2DPSK 信号的波形如下图所示。

【题5－2】已知某2ASK 系统的码元传输速率为103Band ，所用的载波信号为()6cos 410A π⨯。

1）设所传送的数字信息为011001，试画出相应的2ASK 信号波形示意图；2）求2ASK 信号的带宽。

【答案5－2】1）由题中的已知条件可知310B R Baud =因此一个码元周期为3110s B T s R -==载波频率为664102102s f Hz ππ⨯==⨯载波周期为61102T s -=⨯所以一个码元周期内有2000个载波周期。

如下图所示我们画出2ASK 信号的波形图，为简便，我们用两个载波周期代替2000个载波周期。

2）根据2ASK 的频谱特点，可知其带宽为222000B B R Hz T ===【题5－3】设某2FSK 调制系统的码元传输速率为1000Baud ，已调信号的载频为1000Hz 或 2000 HZ 。

1）若发送数字信息为011010，试画出相应的ZFSK 信号波形；2）试讨论这时的2FSK 信号应选择怎样的解调器解调？3）若发送数字信息是等可能的，试画出它的功率谱密度草图。

【答案5－3】1）由题意可画出ZFSK 信号波形如下图所示。

2）由于ZFSK 信号载波频差较小，频谱有较大重叠，采用非相干解调时上下两个支路有较大串扰，使解调性能降低。

由于两个载频人与人构成正交信号，采用相干解调可减小相互串扰，所以应采用相干解调。

3）该2FSK 信号功率谱密度草图如下图所示。

【题5－4】假设在某2DPSK 系统中，载波频率为 2400 Hz ，码元速率为 1200 Band ，已知相对码序列为11000101ll 。

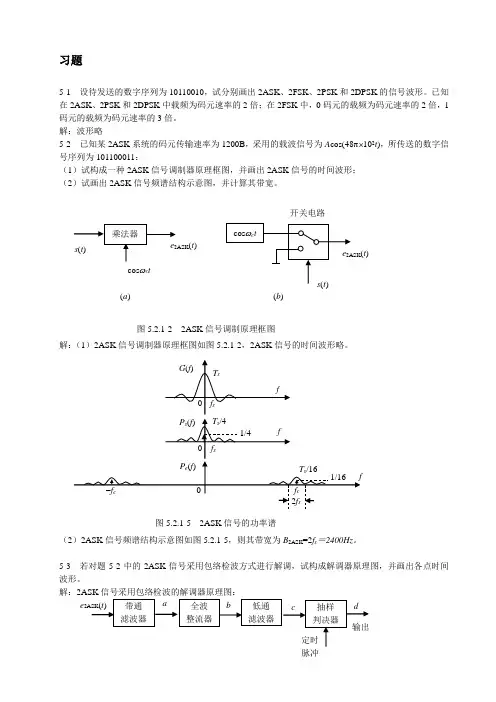

习题5-1 设待发送的数字序列为10110010，试分别画出2ASK 、2FSK 、2PSK 和2DPSK 的信号波形。

已知在2ASK 、2PSK 和2DPSK 中载频为码元速率的2倍；在2FSK 中，0码元的载频为码元速率的2倍，1码元的载频为码元速率的3倍。

解：波形略5-2 已知某2ASK 系统的码元传输速率为1200B ，采用的载波信号为A cos(48π⨯102t )，所传送的数字信号序列为101100011：（1）试构成一种2ASK 信号调制器原理框图，并画出2ASK 信号的时间波形； （2）试画出2ASK 信号频谱结构示意图，并计算其带宽。

解：（1）2ASK 信号调制器原理框图如图5.2.1-2，2ASK 信号的时间波形略。

（2）2ASK 信号频谱结构示意图如图5.2.1-5，则其带宽为B 2ASK =2f s ＝2400Hz 。

5-3 若对题5-2中的2ASK 信号采用包络检波方式进行解调，试构成解调器原理图，并画出各点时间波形。

解：2ASK 信号采用包络检波的解调器原理图：cos ωc t(t )(a )图5.2.1-2 2ASK 信号调制原理框图(b )(t )开关电路图5.2.1-5 2ASK 信号的功率谱e各点时间波形：（下图对应各点要换成101100011）5-4 设待发送的二进制信息为1100100010，采用2FSK 方式传输。

发1码时的波形为A cos(2000π t +θ1)，发0码时的波形为A cos(8000π t +θ0)，码元速率为1000B ：（1）试构成一种2FSK 信号调制器原理框图，并画出2FSK 信号的时间波形； （2）试画出2FSK 信号频谱结构示意图，并计算其带宽。

解：（1）2FSK 信号调制器原理框图如下图，时间波形略。

（2）2FSK 信号频谱结构示意图如下图，其带宽221240001000210005000FSK s B f f f Hz =-+=-+⨯=。

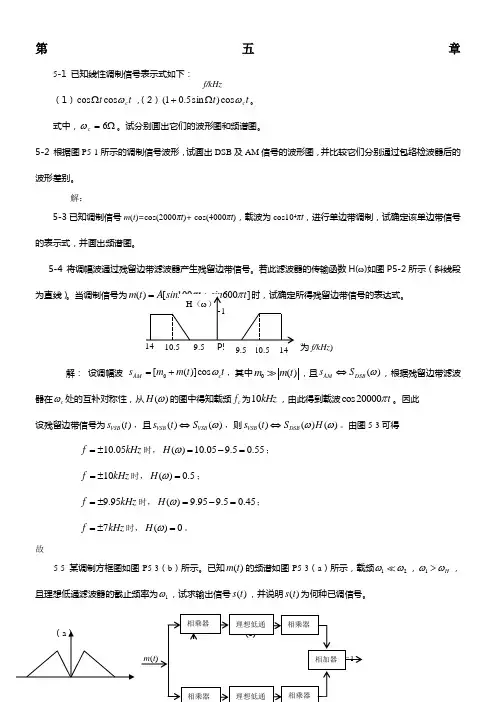

第五章5-1 已知线性调制信号表示式如下：（1）ttcωcoscosΩ，（2）tc5.01(+。

式中，Ω=6cω。

试分别画出它们的波形图和频谱图。

5-2 根据图P5-1所示的调制信号波形，试画出DSB及AM信号的波形图，并比较它们分别通过包络检波器后的波形差别。

解：5-3已知调制信号m(t)=cos(2000πt)+ cos(4000πt)，载波为cos104πt，进行单边带调制，试确定该单边带信号的表示式，并画出频谱图。

5-4 将调幅波通过残留边带滤波器产生残留边带信号。

若此滤波器的传输函数H(ω)如图P5-2所示（斜线段为直线）。

当调制信号为f/kHz)解：设调幅波[()]cosAM cs m m t tω=+，其中()m m t，且()AM DSBs Sω⇔，根据残留边带滤波器在cω处的互补对称性，从()Hω的图中得知载频cf为10kHz，由此得到载波cos20000tπ。

因此设残留边带信号为()VSBs t，且()()VSB VSBs t Sω⇔，则()()()VSB DSBs t S Hωω⇔。

由图5-3可得10.05f kHz=±时，()10.059.50.55Hω=-=；10f kHz=±时，()0.5Hω=；9.95f kHz=±时，()9.959.50.45Hω=-=；7f kHz=±时，()0Hω=。

故5-5 某调制方框图如图P5-3（b）所示。

已知()m t的频谱如图P5-3（a）所示，载频12ωω，1Hωω>，且理想低通滤波器的截止频率为1ω，试求输出信号()s t，并说明()s t为何种已调信号。

解：上支路输入信号()m t 与1cos t ω相乘产生DSB 信号（频谱的中心频率为1ω），经过理想低通滤波器（截止频率1ω）后，产生下下边带信号输出：下支路输入信号()m t 与1sin t ω相乘产生DSB 信号（频谱的中心频率为1ω），经过理想低通滤波器（截止频率1ω）后，产生另一个下边带信号输出：1()s t 与2()s t 分别与2cos t ω和2sin t ω相乘，再相加后的输出信号11211211()[()cos ()sin ]cos [()sin ()cos ]sin 22s t m t t m t t t m t t m t t t ωωωωωω=++- 即：()s t 为载频为21ωω-的上边带信号。

第5章 数字基带传输系统5.1 学习指导 5.1.1 要点本章的要点主要有数字基带传输系统结构及各部件功能；基带信号常用波形及其频谱特性；基带传输常用码型的编译及其特点；码间串扰和奈奎斯特第一准则；理想低通传输特性和奈奎斯特带宽；升余弦滚将特性；第一类部分响应系统；无码间串扰基带系统的抗噪声性能；眼图和均衡的概念。

1.数字基带传输系统数字基带传输系统：不经载波调制而直接传输数字基带信号的系统，其基本结构如图5-1所示。

主要有发送滤波器、信道、接收滤波器、同步提取电路以及抽样判决器组成。

发送滤波器用于产生适合于信道中传输的基带信号波形。

信道是基带信号传输媒质（通常为有线信道）。

加性n (t )是均值为零的高斯白噪声。

接收滤波器的功能接收有用信号，滤除带外噪声，对信道特性均衡，使输出的基带波形有利于抽样判决。

同步提取即从接收信号中提取用来抽样的定位脉冲。

抽样判决器用来对对接收滤波器的输出波形进行抽样、判决和再生（恢复基带信号）。

图5 - 1 数字基带传输系统的原理方框图2.数字基带信号及其频谱特性(1) 数字基带信号数字基带信号用不同的电平或脉冲来表示不同的消息代码。

数字基带信号的单个脉冲有矩形脉冲、余弦脉冲、升余弦脉冲、高斯脉冲等等形式。

常用的基本信号波形有：单极性与双极性波形、不归零码与归零码波形、差分波形、多电平波形等。

数字基带信号通常是一个随机的脉冲序列。

若其各码元波形相同而电平取值不同，则可表示为()()nsn s t a g t nT ∞=-∞=-∑ (5-1)式(5-1)中，a n 是第n 个码元所对应的电平值（随机量）；T s 为码元持续时间；g (t )为某种脉冲波形。

一般情况下，数字基带信号可表示为()()nn s t s t ∞=-∞=∑ (5-2)(2) 基带信号的频谱特性数字基带信号s (t )的频谱特性可以用功率谱密度来描述。

设二进制随机信号为()()nn s t s t ∞=-∞=∑ (5-3)其中()()()12,0()11=S n S g t nT s t g t nT -⎧⎪=⎨-⎪⎩对应“”，以概率P 出现，对应“”，以概率P 出现 则s (t )的功率谱密度为212()(1)()()s S P f f P P G f G f =--+212[()(1)()]()S S S S m f PG mf P G mf f mf δ∞=-∞+--∑(5-4)式(5-4)中，f s =1/T s 为码元速率；G 1(f )和G 2(f )分别是g 1(t )和g 2(t )的傅里叶变换。

5-1 设二进制符号序列为1 0 0 1 0 0 1 ，试求矩形脉冲为例，分别画出相应的单极性、双极性、单极性归零、双极性归零、二进制差分波形和四电平波形。

解 单极性、双极性、单极性归零、双极性归零、二进制差分、四电平波形分别如下图5-6(a)、(b)、(c)、(d)、(e)、(f)所示。

图5-6 波形图5-2 设二进制随机脉冲序列中的“0”和“1”分别由g (t )和-g (t )表示，它们的出现概率分别为2/5及3/5：(1) 求其功率谱密度；(2) 若g (t )为如图题5-2(a)所示波形，T s 为码元宽度，问该序列是否存在位定时分量f s = 1/T s ? (3) 若g (t )改为图题5-2(b)，重新回答题(1)和(2)所问。

图题5-2g (t )sst(a)g (t )sst(b)解 (1)随机二进制序列的功率谱密度212()(1)()()s S P f f P P G f G f =--+212[()(1)()]()S S S S m f PG mf P G mf f mf δ∞=-∞+--∑由题意知g 1(t ) = - g 2(t ) = g (t )，因此双极性波形序列的功率谱密度为()2222()4(1)()12()()S S S S S P f f P P G f f P G mf f mf δ+∞-∞=-+--∑222241()()()2525S S S S f G f f G mf f mf δ+∞-∞=+-∑式中，G (f )⇔g (t )；等式右端第一项是连续谱成分，第二项是离散谱成分。

功率()SS P f df ∞-∞==⎰()22224(1)()12()()SS SSfP P G f df f P G mff mfdf δ∞∞∞-∞-∞-∞-+--∑⎰⎰222241(1)()()2525S S S f P P G f df f G mf ∞∞-∞-∞=-+∑⎰ (2)若基带脉冲波形g (t )为()1,20,ST t g t ⎧≤⎪=⎨⎪⎩其他则g (t )的傅里叶变换G (f )为()()S S G f T Sa T f π=因为sin ()()0s S S s SG f T Sa T f T πωπ===所以由题（1）的结果可知，该二进制序列不存在离散分量1/s s f T =。
