DS05-7B七管收音机的组装

七管分立收音机原理及安装过程说明一、实验目的:通过对一只正规产品收音机的安装、焊接、调试、了解电子产品的装配全过程,训练动手能力,掌握元器件的识别,简易测试,及整机调试工艺。

二、要求:1、对照原理图讲述整机工作原理;2、对照原理图看懂装配接线图;3、了解图上符号,并与实物对照;4、根据技术指标测试各元器件的主要参数;5、认真细致地安装焊接,排除安装焊接过程中出现的故障。

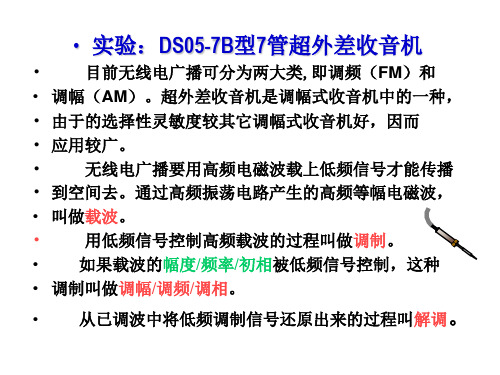

三、产品简介该机为七管中波调幅袖珍式半导体收音机,采用全硅管标准二级中放电路,用二只二极管正向压降稳压电路,稳定从变频、中频到低放的工作电压,不会因为电池电压降低而影响接收灵敏度,使收音机仍能正常工作,本机体积小巧,外观精致,便于携带。

1、技术指标:频率范围:525~1605KHz中频频率:465KHz灵敏度:≤ 2mV/m S/N 20dB扬声器:Ф57mm 8Ω输出功率:50mW电源:3V (2节 5号电池2、调幅工作原理(1工作方框图(2工作原理当调幅信号感应到 B1及 C1组成的天线调谐回路,选出我们所需的电信号 f1进入 V1(9018H 三极管基极;本振信号调谐在高出 f1频率一个中频的 f2(f1+465KHz 例:f1=700KHz 则 f2=700+465KHz=1165KHz进入 V1发射极,由 V1三极管进行变频,通过 B3选取出 465KHz 中频信号经 V2和 V3二级中频放大 , 进入 V4检波管 , 检出音频信号经 V5(9014低频放大和由 V6、 V7组成功率放大器进行功率放大,推动扬声器发声。

图中 D1、 D2 (IN4148组成 1.3V ±0.1V 稳压,固定变频,一中放、二中放、低放的基极电压,稳定各级工作电流,以保持灵敏度。

由 V4(9018三极管 PN 结用作检波。

R1、 R4、 R6、 R10分别为 V1、 V2、 V3、V5的工作点调整电阻, R11为 V6、 V7功放级的工作点调整电阻, R8为中放的AGC 电阻, B3、 B4、 B5为中周(内置谐振电容 ,既是放大器的交流负载又是中频选频器,该机的灵敏度,选择性等指标靠中频放大器保证。

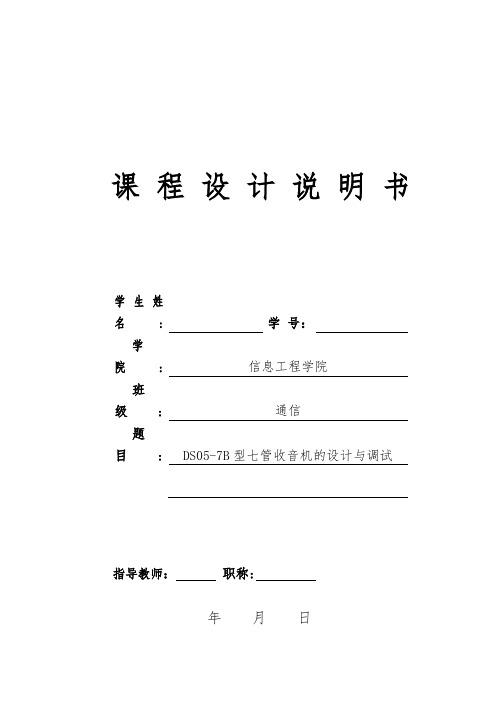

课程设计说明书学生姓名:学号：学院:信息工程学院班级: 通信题目: DS05-7B型七管收音机的设计与调试指导教师：职称:年月日DS05-7B型七管收音机的设计与调试* *摘要：随着科学技术的发展，调频收音机的应用十分广泛，尤其消费类占有相当的市场。

从分离元件组成的收音机到由集成电路组成的收音机，调频收音机技术已达到十分成熟的地步。

从普通的调幅收音机到高级调频收音机，调频收音机以较高的技术含量和较高的音质得到了广泛的欢迎。

]1[本课题主要研究调频收音机的设计全过程，各部分电路的组成、作用、性能指标和工作原理。

主要的设计思路是：由天线、输入回路、高频放大电路、混频电路、本机振荡电路、中频放大电路、鉴频电路、低频功率放大电路、扬声器组成。

本课题设计成果，基本上满足要求，性能指标符合。

本电路缺点的是音质噪声大，电路还有一点失真等等，还需改进。

关键词：超外差，七管，变频电路，中频放大一、引言收音机的装配与调试是高频电子电路的一门重要的实训课程，通过本课程设计可以加深我们对无线电发送与接收设备中的有关电路的原理、组成与功能的认识，同时该课程设计也融合了模电与数电的知识，巩固了我们对学过的知识的总结。

目前调频式或调幅式收音机，一般都采用超外差式，它具有灵敏度高、工作稳定、选择性好及失真度小等优点。

收音机接收天线将广播电台播发的高频的调幅波接收下来，通过变频级把外来的各调幅波信号变换成一个低频和高频之间的固定频率——465KHZ（中频），然后进行放大，再由检波级检出音频信号，送入低频放大级放大，推动喇叭发声，不是把接收天线接收下来的高频调幅波直接放大去检出音频信号（直放式）。

]2[在设计中，是根据所要求的内容、指标进行各单元的设计，拟定单元电路，初步确定电路元件参数：再根据组合起来的系统电路进行核算，确定整机电路。

在印刷电路的设计中，主要考虑元件的布局及走线，务必遵循一般规律。

最后通过安装调试达到要求的电气性能指标，确定最终的电路元件参数，固定、封装，成为完整的收音机产品。

课程设计说明书学生:学号：学院:信息工程学院班级: 通信题目: DS05-7B型七管收音机的设计与调试指导教师：职称:年月日DS05-7B型七管收音机的设计与调试* *摘要：随着科学技术的发展，调频收音机的应用十分广泛，尤其消费类占有相当的市场。

从分离元件组成的收音机到由集成电路组成的收音机，调频收音机技术已达到十分成熟的地步。

从普通的调幅收音机到高级调频收音机，调频收音机以较高的技术含量和较高的音质得到了广泛的欢迎。

]1[本课题主要研究调频收音机的设计全过程，各部分电路的组成、作用、性能指标和工作原理。

主要的设计思路是：由天线、输入回路、高频放大电路、混频电路、本机振荡电路、中频放大电路、鉴频电路、低频功率放大电路、扬声器组成。

本课题设计成果，基本上满足要求，性能指标符合。

本电路缺点的是音质噪声大，电路还有一点失真等等，还需改进。

关键词：超外差，七管，变频电路，中频放大一、引言收音机的装配与调试是高频电子电路的一门重要的实训课程，通过本课程设计可以加深我们对无线电发送与接收设备中的有关电路的原理、组成与功能的认识，同时该课程设计也融合了模电与数电的知识，巩固了我们对学过的知识的总结。

目前调频式或调幅式收音机，一般都采用超外差式，它具有灵敏度高、工作稳定、选择性好及失真度小等优点。

收音机接收天线将广播电台播发的高频的调幅波接收下来，通过变频级把外来的各调幅波信号变换成一个低频和高频之间的固定频率——465KHZ（中频），然后进行放大，再由检波级检出音频信号，送入低频放大级放大，推动喇叭发声，不是把接收天线接收下来的高频调幅波直接放大去检出音频信号（直放式）。

]2[在设计中，是根据所要求的容、指标进行各单元的设计，拟定单元电路，初步确定电路元件参数：再根据组合起来的系统电路进行核算，确定整机电路。

在印刷电路的设计中，主要考虑元件的布局及走线，务必遵循一般规律。

最后通过安装调试达到要求的电气性能指标，确定最终的电路元件参数，固定、封装，成为完整的收音机产品。

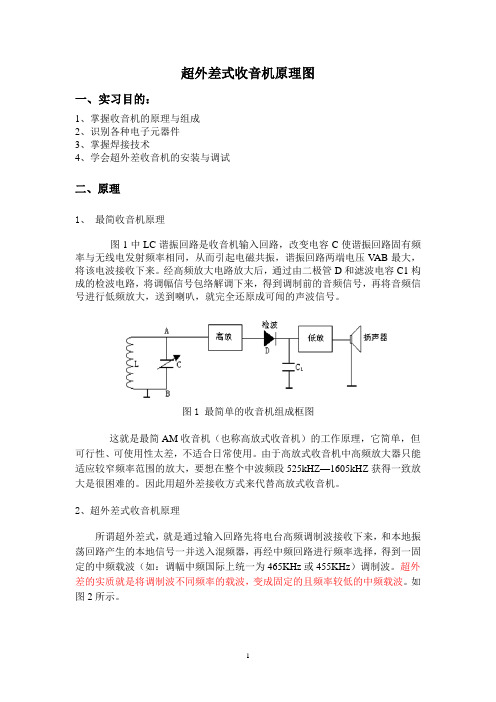

超外差式收音机原理图一、实习目的：1、掌握收音机的原理与组成2、识别各种电子元器件3、掌握焊接技术4、学会超外差收音机的安装与调试二、原理1、最简收音机原理图1中LC谐振回路是收音机输入回路，改变电容C使谐振回路固有频率与无线电发射频率相同，从而引起电磁共振，谐振回路两端电压V AB最大，将该电波接收下来。

经高频放大电路放大后，通过由二极管D和滤波电容C1构成的检波电路，将调幅信号包络解调下来，得到调制前的音频信号，再将音频信号进行低频放大，送到喇叭，就完全还原成可闻的声波信号。

图1 最简单的收音机组成框图这就是最简AM收音机（也称高放式收音机）的工作原理，它简单，但可行性、可使用性太差，不适合日常使用。

由于高放式收音机中高频放大器只能适应较窄频率范围的放大，要想在整个中波频段525kHZ—1605kHZ获得一致放大是很困难的。

因此用超外差接收方式来代替高放式收音机。

2、超外差式收音机原理所谓超外差式，就是通过输入回路先将电台高频调制波接收下来，和本地振荡回路产生的本地信号一并送入混频器，再经中频回路进行频率选择，得到一固定的中频载波（如：调幅中频国际上统一为465KHz或455KHz）调制波。

超外差的实质就是将调制波不同频率的载波，变成固定的且频率较低的中频载波。

如图2所示。

在超外差的设计中，本振频率高于输入频率。

用同轴双联可变电容器，使输入回路电容C1-A和本振回路电容C1-B同步变化，从而使频率差值始终保持近似一致，其差值即为中频465KHZ，即：如接收信号频率是600kHz，则本振频率是1055kHz；若接收信号频率是1000kHz，则本振频率是1465kHz；若接收信号频率是1500kHz，则本振频率是1965kHz；图2 超外差收音机组成框图由于谐振回路谐振频率，f 与C不成线性变化，因此必须有补偿电容对其特性进行修正，以获得在收听范围内f与C近似成线性变化，保证f本振-f信号=f 中频为一固定中频信号。

超外差式收音机原理图一、实习目的：1、掌握收音机的原理与组成2、识别各种电子元器件3、掌握焊接技术4、学会超外差收音机的安装与调试二、原理1、最简收音机原理图1中LC谐振回路是收音机输入回路，改变电容C使谐振回路固有频率与无线电发射频率相同，从而引起电磁共振，谐振回路两端电压V AB最大，将该电波接收下来。

经高频放大电路放大后，通过由二极管D和滤波电容C1构成的检波电路，将调幅信号包络解调下来，得到调制前的音频信号，再将音频信号进行低频放大，送到喇叭，就完全还原成可闻的声波信号。

图1 最简单的收音机组成框图这就是最简AM收音机（也称高放式收音机）的工作原理，它简单，但可行性、可使用性太差，不适合日常使用。

由于高放式收音机中高频放大器只能适应较窄频率范围的放大，要想在整个中波频段525kHZ—1605kHZ获得一致放大是很困难的。

因此用超外差接收方式来代替高放式收音机。

2、超外差式收音机原理所谓超外差式，就是通过输入回路先将电台高频调制波接收下来，和本地振荡回路产生的本地信号一并送入混频器，再经中频回路进行频率选择，得到一固定的中频载波（如：调幅中频国际上统一为465KHz或455KHz）调制波。

超外差的实质就是将调制波不同频率的载波，变成固定的且频率较低的中频载波。

如图2所示。

在超外差的设计中，本振频率高于输入频率。

用同轴双联可变电容器，使输入回路电容C1-A和本振回路电容C1-B同步变化，从而使频率差值始终保持近似一致，其差值即为中频465KHZ，即：如接收信号频率是600kHz，则本振频率是1055kHz；若接收信号频率是1000kHz，则本振频率是1465kHz；若接收信号频率是1500kHz，则本振频率是1965kHz；图2 超外差收音机组成框图由于谐振回路谐振频率，f 与C不成线性变化，因此必须有补偿电容对其特性进行修正，以获得在收听范围内f与C近似成线性变化，保证f本振-f信号=f 中频为一固定中频信号。

1项目八：DS05-7B 超外差式收音机组装与原理指导书一、产品特点1、频率范围：530－1605KHz ；2、中频频率：465KHz 3、灵敏度：≤1.5mV ／m （26dBS ／N ） 4、选择性：≥20dB±9KHz 5、工作电压：3V （2节5号电池）6、静态电流：无讯号时≤20mA 二、工作原理1、 电原理图2、电路原理：本机电路图如图所示。

由T1及CA 组成的天线调谐回路感应出广播电台的调幅信号，选出我们所需的电台信号f1进入V1基极。

由T2及CB 组成的本振信号调谐在高出f1一个中频(465kHz)的f2进入V1发射极，由V1三极管进行变频(或称混频)，在V1集电极回路通过T2选取出f2与f1的差频(465kHz 中频)信号。

中频信号经V2和V3二级中频放大，进入V4检波管，检出音频信号经V5低频放大和由V6、V7组成变压器耦合功率放大器进行功率放大，推动扬声器发声。

V4发射一基极结用作检波。

R1、R5、R7、R10分别为V1、V2、V3、V5的工作点调整电阻，R12、R13、R14、R15为V6、V7功放级的工作点调整电阻，R6为中放的AGC 电阻，T2、T3、T4、T5为中周(内置谐振电容)，既是放大器的交流负载又是中频选频器，该机的灵敏度、选择性等指标靠中频放大器保证。

T6为音频变压器，起交流负载及阻抗匹配的作用。

(“X”为各级IC 工作电流测试点).三、产品安装工艺 1、安装流程元器件检测 识图 布局设计 焊接 部件装配检验与调试 总装、交流2、安装步骤及要求 （1）技术准备a:电子元器件的特点及安装要求b:电烙铁的使用：握法 温度选择五步焊接法：焊点质量评估：（2）装前检查a: 对照图检查：图形完整；孔位及尺寸；表面涂覆完好电阻、二极管D1—D7 电容元件、三极管。

（最后有多个小结供参考！）ds05-7b收音机收音机的安装与调试报告一、实训的目的:1.掌握电子线路的基本原理、基本方法。

2.掌握通过电路图安装与调试技术。

3.通过具体的电路图，初步掌握简单电路元件装配、初步的焊接技术及对故障的的诊断和排除。

4.根据课程要求，查阅相关资料。

5.对收音机原理和直流稳压电源原理有初步的了解。

二、实习内容：(1)学习识别简单的电子元件与电子线路；(2)学习并掌握收音机的工作原理；(3)按照图纸焊接元件，组装一台收音机，并掌握其调试方法。

三、实习器材介绍：(1)电烙铁：由于焊接的元件多，所以使用的是外热式电烙铁，功率为30w，烙铁头是铜制。

(2)螺丝刀、镊子等必备工具。

(3)松香和锡，由于锡它的熔点低，焊接时，焊锡能迅速散步在金属表面焊接牢固，焊点光亮美观。

(4)两节5号电池。

四、收音机原理收音机就是把从天线接收到的高频信号经检波（解调）还原成音频信号，送到耳机变成音波。

调幅收音机由输入回路、本振回路、混频电路、检波电路、自动增益控制电路（agc）及音频功率放大电路组成，如图1—1所示。

输入回路由天线线圈和可变电容构成，本振回路由本振线圈和可变电容构成，本振信号经内部混频器，与输入信号相混合。

混频信号经中周和455khz陶瓷滤波器构成的中频选择回路得到中频信号。

至此，电台的信号就变成了以中频455khz为载波的调幅波。

图1—1调幅收音机原理框图中频信号进行中频放大，再经过检波得到音频信号，经功率放大输出，耦合到扬声器，还原为声音。

其中，中放电路增益受agc自动控制增益控制，以保持在电台信号不同时，自动调节增益，获得一致的收听效果。

五、产品参数：频率范围:535-1605khz；中频频率：465khz灵敏度：≤1.5mv/m（26dbs/n）选择性：≥20db±9khz工作电压：3v（2节5号电池)静态电流：无讯号时≤20ma输出功率：≥180mw（10%失真度）外型尺寸：124×76×27mm六、原理图收音机安装注意事项：1．ds05-7b型套件为3v低压全硅管袖珍式七管超外差式收音机,外形尺寸为124×76×27mm。

DS05-7B收音机总结报告学院：物理与电子科学学院年级：2009级班级：电子信息科学与技术（2）班学号：2009406202222指导老师：刘积学姓名：陆本进摘要：通过对电路的认识然后安装、调试等，加深对收音机电路的认识，并且通过实际的安装锻炼一下大家的实验动手能力，其中主要是焊接技术的锻炼；并且通过实验中遇到的一些问题，例如：没有声音（或者很弱）、虚焊、焊接技术导致铜片脱落等，学会进行问题的分析和解决，让自己能够在实际中运用所学知识来解决实际生活中的问题。

让大家真正做到“学有所用，学能所用”。

关键字：调幅广播七管超外差调幅接收第一章绪论1.1 课题目的在我们的现实生活中从磁带、录像带到CD、VCD、DVD；从黑白电视机、彩色电视机、高清晰度电视机（HDTV）到具有数字信号处理功能的电视机；从留声机、录音机到语音信箱；现在正处在模拟信息到数字信息的变革之中，传统的磁带语音录放系统因其体积大，使用不便，在电子与信息处理的使用中受到许多限制。

虽然，目前广播电视系统尚未实现真正的数字化，相信在不久的将来，真正的数字电视机、数字收音机、数字收录机将进入家庭。

所以，研究音频信号的数字化存储、处理和回放系统有着很重要的现实意义。

1.2课题意义现代生活离不开电，我们每个人都必须掌握一定的用电知识及电工操作技能。

通过电工实习可使我们学会一些常用电工工具、仪表、开关元件等的使用方法及工作原理。

接触电学知识，实现理论联系实际，并为后续课程的学习打下一定的基础。

收音机是最常用的家用电器之一，通过这次实习，我们应该在了解其基本工作原理的基础上学会安装、调试、使用，并学会排除一些常见故障。

锡焊技术是电工的基本操作技能之一，通过实习要求大家在初步掌握这一技术的同时，注意培养自己在工作中耐心细致，一丝不苟的工作作风。

第二章DS05-7B收音机的设计2.1 DS05-7B收音机电路原理图2.2 DS05-7B收音机原理所谓超外差式，就是通过输入回路先将电台高频调制波接收下来，和本地振荡回路产生的本地信号一并送入混频器，再经中频回路进行频率选择，得到某一固定的中频载波（如：调幅中频国际上统一为465KHz或455KHz）调制波。
