UPS配电计算及工程指导书

西南管道作业指导书2012年12月一、基本情况：中贵天然气管道重庆段，工艺场站包括南充分输压气站、武胜分输站、铜梁分输站。

各站配备的UPS明细见下表：UPS明细表序号名称规格单位数量备注1 爱维达UPS主机HP3000（30KVA）台 2南充压气站配电柜PDG 个 1电池柜个 2二、操作步骤：一）开机程序：检查输入、输出、旁路以及电池等接线是否正确、牢固，检查完毕后启动UPS，步骤如下：1、在PDG配电柜内闭合输入开关，包括1#交流输入，2#交流输入，旁路输入。

2、闭合电池箱开关(首先确认连接极性)1、在UPS主机内闭合以下开关(面盖上有标示)SWIN：输入开关,SWBY：旁路开关,SWOUT：输出开关。

注意:在正常操作下，电池箱上的SWMB开关必须打开，SWMB只有在维修时才闭合。

在以上操作完成后，你会立即听到风扇的嗡声，1分钟后，听到蜂鸣器的声音，按1两次，选择语言按8返回基本菜单，正常运行‘ NORMAL OPERATION’信息出现。

二）关机程序：1、在UPS主机内断开以下开关(面盖上有标示)SWIN：输入开关,SWBY：旁路开关,SWOUT：输出开关。

2、断开电池箱开关。

3、在PDG配电柜内闭合输入开关，包括1#交流输入，2#交流输入，旁路输入。

三）UPS功能介绍：1、手动电池测试：在显示面板上按3，按2进入电池测试，当测试完成，UPS正确启动（电池连接），绿灯IN LED (输入) 和绿灯OUT LED (输出) 变亮。

正常运行NORMAL OPERATION 在LCD上显示。

在完成启动操作，等待4小时电池充电后，UPS在正常操作后，断开输入开关，听到蜂鸣器声 ( 5=ON设置) ，控制面板上绿灯LEDOUT 和黄灯亮，检查UPS输出正常，在此情形下，市电断电，由电池供电。

几分钟后闭合开关返回正常状态，控制面板显示绿灯IN LED 和OUT LED，同时自动对电池充电。

2、参数设定在控制面板上输入密码436215（在主菜单下按 3 进入"MANDS" 后按 5进入 " CUSTOMISING" ）, 可修改部分出厂设置电气参数。

UPS空开、线缆、电池配置表贵州科睿电子有限公司目录一、UPS空开、电缆配置 (3)1、高频UPS (3)1-1、输入、输出、电池电流计算方法 (3)1-1-1、输入电流计算方法 (3)1-1-2、输出电流计算方法 (3)1-1-3、电池逆变电流计算方法 (4)1-1-4、电缆大小计算方法 (4)1-2、三进三出高频系列（50节600VDC） (5)1-2-1、160-600KV A）空开配置 (5)1-2-2、（160-600KV A）电缆配置 (5)1-2-3、电池空开接线图 (6)1-3、三进三出高频系列（40节480VDC） (7)1-3-1、（30-120KV A）空开配置 (7)1-3-2、（30-120KV A）电缆配置 (7)1-3-3、电池空开接线图 (8)1-4、三进三出高频系列（32节±192VDC ） (9)1-4-1、（10-60KV A）空开配置 (9)1-4-2、（10-60KV A）电缆配置 (9)1-4-3、电池空开接线图 (10)1-5、单进单出高频系列 (11)1-5-1、（6-20KV A）空开配置 (11)1-5-2、（6-20KV A）电缆配置 (11)1-5-3、电池空开接线图 (11)2、工频UPS (12)2-1、输入、输出、电池电流计算方法 (12)2-1-1、输入电流计算方法 (12)2-1-2、输出电流计算方法 (12)2-1-3、电池逆变电流计算方法 (12)2-1-4、电缆大小计算方法 (13)2-2、三进三出工频系列（29节348VDC） (14)2-2-1、（10-400KV A）空开配置 (14)2-2-2、（10-400KV A）电缆配置 (14)2-2-3、电池空开接线图 (15)2-3、三进三出工频系列（30节360VDC） (16)2-3-1、（10-60KV A）空开配置 (16)2-3-2、（10-60KV A）电缆配置 (16)2-3-3、电池空开接线图 (16)2-4、单进单出工频系列 (17)2-4-1、（4-40KV A）空开配置 (17)2-4-2、（4-40KV A）电缆配置 (17)2-4-3、电池空开接线图 (18)2-5、三进单出系列 (19)2-5-1、（4-40KV A）空开配置 (19)2-5-2、（4-40KV A）电缆配置 (19)2-5-3、电池空开接线图 (20)2-6、单进单出系列 (21)2-6-1、（1-30KV A）空开配置 (21)2-6-2、（1-30KV A）电缆配置 (21)2-6-3、电池空开接线图 (22)3、模块化UPS (23)3-1、输入、输出、电池电流计算方法 (23)3-1-1、输入电流计算方法 (23)3-1-2、输出电流计算方法 (23)3-1-3、电池逆变电流计算方法 (23)3-1-4、电缆大小计算方法 (24)3-2、模块化系列 (25)3-2-1、（10-200KV A）空开配置 (25)3-2-2、（10-200KV A）电缆配置 (25)3-2-3、电池空开接线图 (26)二、UPS电池配置 (27)1、电池配置计算方法 (27)1-1、电流法 (27)1-2、恒功率法 (27)1-3、举例说明 (28)1-4、UPS电池延时配置表 (29)一、UPS空开、电缆配置1、高频UPS1-1、输入、输出、电池电流计算方法1-1-1、输入电流计算方法UPS标称功率（VA）×输出功率因数输入电流（A）＝输入临界电压(V)×整机效率×输入功率因数×SS：三相UPS=3，单相UPS=1例1：已知： UPS功率：100KVA，输入临界电压：176V，输入功率因数：0.99(高频机都可以近似取1),整机效率：0.95，S=3，输出功率因数：0.8计算结果如下：100000×0.8输入电流（A）＝ =160176×0.95×3例2：已知： UPS功率：6KVA，输入临界电压：176V，输入功率因数：0.99(高频机都可以近似取1),整机效率：0.90，S=1，输出功率因数：0.7计算结果如下：6000×0.8输入电流（A）＝ =30176×0.9×11-1-2、输出电流计算方法UPS标称功率输出电流（A）＝输出电压×SS：三相UPS=3，单相UPS=1例1：已知： UPS功率：100KVA，输出电压：220V，S=3。

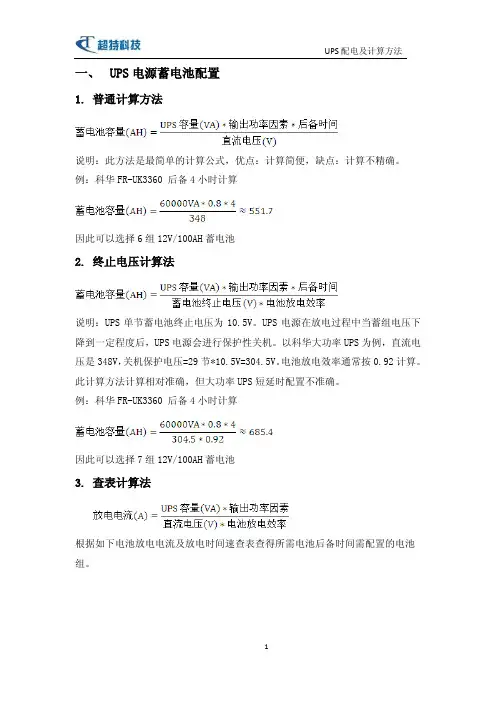

一、UPS电源蓄电池配置1.普通计算方法说明：此方法是最简单的计算公式，优点：计算简便，缺点：计算不精确。

例：科华FR-UK3360 后备4小时计算因此可以选择6组12V/100AH蓄电池2.终止电压计算法说明：UPS单节蓄电池终止电压为10.5V。

UPS电源在放电过程中当蓄组电压下降到一定程度后，UPS电源会进行保护性关机。

以科华大功率UPS为例，直流电压是348V，关机保护电压=29节*10.5V=304.5V。

电池放电效率通常按0.92计算。

此计算方法计算相对准确，但大功率UPS短延时配置不准确。

例：科华FR-UK3360 后备4小时计算因此可以选择7组12V/100AH蓄电池3.查表计算法根据如下电池放电电流及放电时间速查表查得所需电池后备时间需配置的电池组。

4.放电电流及放电时间速查表例：科华FR-UK3360 后备4小时计算查放电电流与放电时间速查表（如上），如果配置100AH电池后备4小时，电池放电电流为22A。

故150A/22A=6.8组，因此后备4小时需选择7组12V/100A蓄电池。

注：如果用户对后备时间要求较严格可采用此计算方法。

二、线径及断路器配置1.常用线径规格常用线径规格有1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240、300等；2.相线、零线、保护接地线的截面选取原则根据JGJ/T 16-1992《民用建筑电气设计规范》1)相线与零线等径2)当相线截面≤16mm2，PE（接地）线与相线等径。

3)当16mm2＞相线截面≤35mm2，PE（接地）线最小截面为16mm2。

4)当35＜相线截面≤400，PE（接地）线最小截面为相线截面的1/2。

5)当400＜相线截面≤800，PE（接地）线最小截面为200mm2。

6)当800＜相线截面，PE（接地）线最小截面为相线截面的1/4。

3.铜芯线载流量表：4.线径估算法：1.5、2.5、4、6、10mm2的导线可将其截面积数乘以5倍。

电源配置计算方法一台电源系统配置的原则是：当系统的一台整流器出现故障时，其它整流器应该可以保证负载正常工作和电池充电的同时进行。

具体来说，某一个站点的电源容量由三部分构成：● 用电设备工作时需要的最大工作电流I1，● 蓄电池充电电流I2，● N+1备份1．用电设备需要的最大工作电流I1将所有用电设备需要的最大工作电流全部相加就得到最大工作电流I1.如果有逆变器，需要将逆变器的最大工作电流也加上。

2．蓄电池充电电流I2在确定了用电设备工作时需要的最大工作电流I1之后，并知道要求的蓄电池放电时间T之后,蓄电池容量Q就可以确定了，如下：Q ＝ A × K × I1 × TQ为电池标称容量（10小时放电容量），最终确定的Q应该是上面的数值向上取整，因为蓄电池的容量并不是个连续变化量。

A为时间补偿系数。

因为邮标规定蓄电池的容量下降到标称值的80％时，蓄电池就报废，为了保证在其报废前仍能使用足够长时间，增加一个时间补偿系数为1.25，但在不是很严格的情况下，这个系数可以不乘。

K为在1附近变化的变量，对于不同的蓄电池放电时间T，K为不同值，并和各种厂家的产品有不同，大致如下：如果蓄电池容量不太小，尽量采用两组蓄电池并联供电，增强可靠性，每组为原计算值的一半。

确定了Q以后（或者直接由局方确定），充电电流I2即为I2 ＝Q × C电池充电常数C一般在0.1—0.2之间，即充电时间为10到5小时，可选0.15。

3．N+1备份由I1、I2之和、系统所需的终局容量大小、确定什么电源系统，要保证（1）所选系统的容量大于终局容量；（2）尽量使模块的基本量N大于等于3。

确定了电源系统后，确定模块的基本数量N，即将I1、I2之和除以模块容量并向上取整。

将配置的模块数量做冗余备份，对于整流模块数量小于10的系统，备份为N+1，大于10的，取N+2。

******************************************************************* **例：对于一个站点，所有设备的最大用电量之和为100A（I1），局方要求蓄电池在其使用过程中始终能够维持设备至少工作3小时，则Q ＝ 1.25 × 1.34 × 100 × 3 = 500Ah则确定选用2组250Ah的蓄电池并联工作。

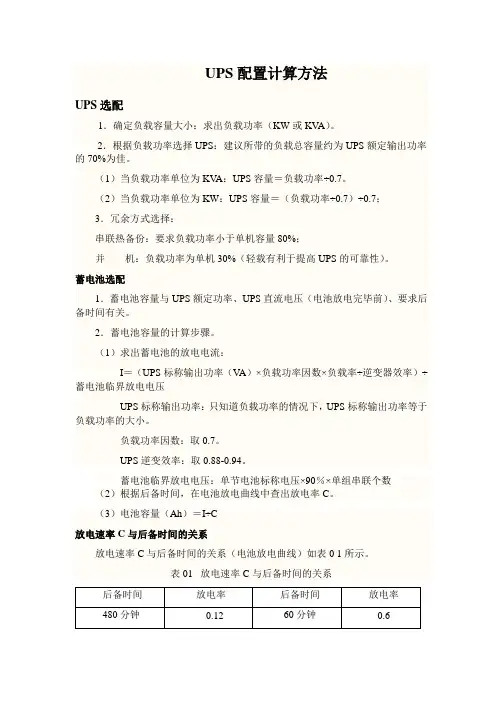

UPS配置计算方法

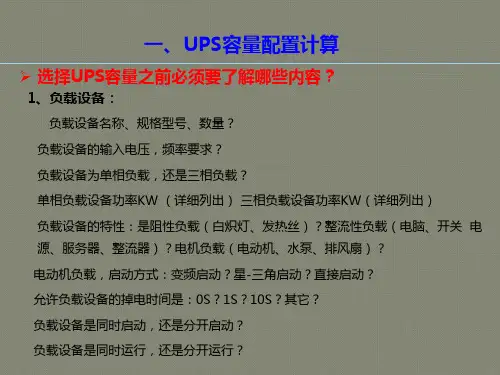

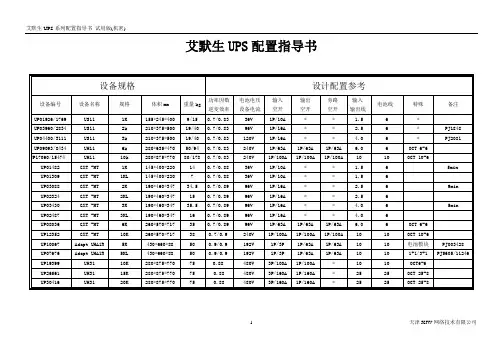

UPS选配
1．确定负载容量大小：求出负载功率（KW或KV A）。

2．根据负载功率选择UPS：建议所带的负载总容量约为UPS额定输出功率的70%为佳。

（1）当负载功率单位为KV A：UPS容量＝负载功率÷0.7。

（2）当负载功率单位为KW：UPS容量＝（负载功率÷0.7）÷0.7；
3．冗余方式选择：
串联热备份：要求负载功率小于单机容量80%；
并机：负载功率为单机30%（轻载有利于提高UPS的可靠性）。

蓄电池选配
1．蓄电池容量与UPS额定功率、UPS直流电压（电池放电完毕前）、要求后备时间有关。

2．蓄电池容量的计算步骤。

（1）求出蓄电池的放电电流：
I＝（UPS标称输出功率（V A）×负载功率因数×负载率÷逆变器效率）÷蓄电池临界放电电压
UPS标称输出功率：只知道负载功率的情况下，UPS标称输出功率等于负载功率的大小。

负载功率因数：取0.7。

UPS逆变效率：取0.88-0.94。

蓄电池临界放电电压：单节电池标称电压×90％×单组串联个数（2）根据后备时间，在电池放电曲线中查出放电率C。

（3）电池容量（Ah）＝I÷C
放电速率C与后备时间的关系
放电速率C与后备时间的关系（电池放电曲线）如表0 1所示。

表01 放电速率C与后备时间的关系。

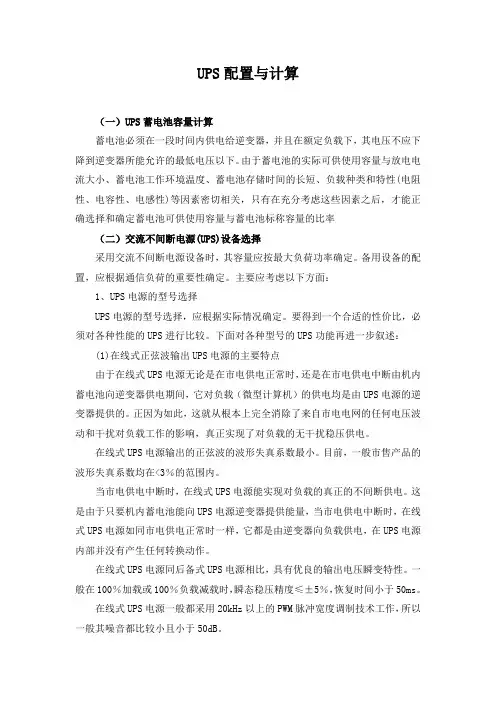

UPS配置与计算（一）UPS蓄电池容量计算蓄电池必须在一段时间内供电给逆变器，并且在额定负载下，其电压不应下降到逆变器所能允许的最低电压以下。

由于蓄电池的实际可供使用容量与放电电流大小、蓄电池工作环境温度、蓄电池存储时间的长短、负载种类和特性(电阻性、电容性、电感性)等因素密切相关，只有在充分考虑这些因素之后，才能正确选择和确定蓄电池可供使用容量与蓄电池标称容量的比率（二）交流不间断电源(UPS)设备选择采用交流不间断电源设备时，其容量应按最大负荷功率确定。

备用设备的配置，应根据通信负荷的重要性确定。

主要应考虑以下方面：1、UPS电源的型号选择UPS电源的型号选择，应根据实际情况确定。

要得到一个合适的性价比，必须对各种性能的UPS进行比较。

下面对各种型号的UPS功能再进一步叙述：(1)在线式正弦波输出UPS电源的主要特点由于在线式UPS电源无论是在市电供电正常时，还是在市电供电中断由机内蓄电池向逆变器供电期间，它对负载（微型计算机）的供电均是由UPS电源的逆变器提供的。

正因为如此，这就从根本上完全消除了来自市电电网的任何电压波动和干扰对负载工作的影响，真正实现了对负载的无干扰稳压供电。

在线式UPS电源输出的正弦波的波形失真系数最小。

目前，一般市售产品的波形失真系数均在<3％的范围内。

当市电供电中断时，在线式UPS电源能实现对负载的真正的不间断供电。

这是由于只要机内蓄电池能向UPS电源逆变器提供能量，当市电供电中断时，在线式UPS电源如同市电供电正常时一样，它都是由逆变器向负载供电，在UPS电源内部并没有产生任何转换动作。

在线式UPS电源同后备式UPS电源相比，具有优良的输出电压瞬变特性。

一般在100％加载或100％负载减载时，瞬态稳压精度≤±5％，恢复时间小于50ms。

在线式UPS电源一般都采用20kHz以上的PWM脉冲宽度调制技术工作，所以一般其噪音都比较小且小于50dB。

在线式UPS电源的控制线路设计中，由于采用了输入变压器、输出变压器及光电耦合器件等技术手段，将“强电”驱动部分与“弱电”控制线路部分从电的角度隔离开来，因而线路工作的可靠性得到了极大的提高。

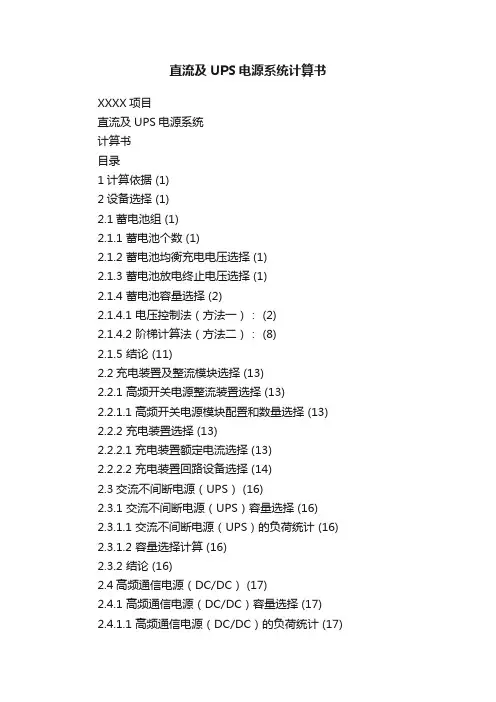

直流及UPS电源系统计算书XXXX项目直流及UPS电源系统计算书目录1计算依据 (1)2设备选择 (1)2.1蓄电池组 (1)2.1.1 蓄电池个数 (1)2.1.2 蓄电池均衡充电电压选择 (1)2.1.3 蓄电池放电终止电压选择 (1)2.1.4 蓄电池容量选择 (2)2.1.4.1 电压控制法（方法一）： (2)2.1.4.2 阶梯计算法（方法二）： (8)2.1.5 结论 (11)2.2充电装置及整流模块选择 (13)2.2.1 高频开关电源整流装置选择 (13)2.2.1.1 高频开关电源模块配置和数量选择 (13) 2.2.2 充电装置选择 (13)2.2.2.1 充电装置额定电流选择 (13)2.2.2.2 充电装置回路设备选择 (14)2.3交流不间断电源（UPS） (16)2.3.1 交流不间断电源（UPS）容量选择 (16) 2.3.1.1 交流不间断电源（UPS）的负荷统计 (16) 2.3.1.2 容量选择计算 (16)2.3.2 结论 (16)2.4高频通信电源（DC/DC） (17)2.4.1 高频通信电源（DC/DC）容量选择 (17) 2.4.1.1 高频通信电源（DC/DC）的负荷统计 (17)2.4.1.2 通信电源蓄电池容量选择计算 (17)2.4.1.3 高频通信电源模块配置和数量选择 (18)2.4.2 结论 (18)1计算依据《电力工程直流系统设计技术规程》DL/T 5044-2004《电力用直流和交流一体化不间断电源设备》DL/T 1074 — 2007 《工业与民用配电设计手册》（第三版）《电力工程直流系统设计手册》（第二版）2设备选择2.1蓄电池组蓄电池型式：阀控式密封铅酸蓄电池单体电池标称电压：2V直流系统标称电压：220V2.1.1 蓄电池个数按浮充电运行时,直流母线电压为1.05 Un选择蓄电池个数n=1.05Un/Uf ----------------------（B.1.1）=1.05X220V/2.23V=104（只）式中：Un--直流系统标称电压，VUf--单体蓄电池浮充电电压，V阀控式密封铅酸蓄电池的单体浮充电电压值宜取2.23V~2.27V （7.1.2.2）2.1.2 蓄电池均衡充电电压选择1）根据电池个数及直流母线电压允许的最高值选择单体蓄电池均衡充电电压值2）对于控制负荷和动力负荷合并供电Uc≤1.10Un/n ----------------------（B.1.2）≤1.10×220V/104=2.33（V）式中：Uc--单体蓄电池均衡充电电压，VUn--直流系统标称电压，Vn--蓄电池个数2.1.3 蓄电池放电终止电压选择1）根据电池个数及直流母线电压允许的最高值选择单体蓄电池事故放电末期终止电压值2）对于控制负荷和动力负荷合并供电Um≥0.875Un/n----------------------（B.1.3）≥0.875×220V/104=1.85(V)式中：Um--单体蓄电池放电终止电压，VUn--直流系统标称电压，Vn--蓄电池个数2.1.4.1 电压控制法（方法一）：2.1.4.1.1 直流负荷统计表1.1直流负荷统计表满足事故全停电状态下的持续放电容量s.xcc C C K K =---------------------（B.1） s.2.0k cc C 50.73Ah K =1.40=103.25Ah K 0.688=式中：C c --蓄电池10h 放电率计算容量，AhC s.x --事故全停电状态下相对应的持续放电时间的放电容量，Ah K k --可靠系数，取1.40K cc --容量系数，在指定的放电终止电压下，对应事故放电时间xh ，从附录表B.8中查出，当蓄电池放电终止电压为1.85V 且事故放电时间为2h 时，K cc =0.688 根据Cc 计算值，选择接近该值的蓄电池标称容量C 10 暂时选择150AH 铅酸蓄电池 2.1.4.1.3 电压水平计算1）事故放电初期（1min ）承受冲击放电电流时，蓄电池所能保持的电压chocho k10I K K I =---------------------（B.2） 29A 1.10=2.1315A=式中：K cho --事故放电初期（1min ）冲击系数K k --可靠系数，取1.10I cho --事故放电初期（1min ）冲击放电电流值，A I 10 --10h 放电率电流，A根据K cho 值，由本附录图B.3冲击曲线中的“0”曲线，查出单体电池电压值U d 为2.09V ，则U D =nU d ---------------------（B.3）=104×2.09V=217.36V ≥0.875Un 式中：U D --蓄电池组出口端电压值，V n --蓄电池组的单体电池个数 U d --单体电池电压值，V2）任意事故放电阶段末期，承受随机（5s ）冲击放电电流时，蓄电池所能保持的电压m.x k10C K K tI =---------------------（B.4）a ）当t=0.5h 时，s.x s.0.5m.0.5k10C C 12.68AhK =K =1.10=1.10 1.86t I 0.5h 15A 7.5Ah =?? b ）当t=1.0h 时，s.x s.1.0m.1.0k10C C 25.36AhK =K =1.10=1.10 1.86t I 1h 15A 15Ah =?? c ）当t=2.0h 时，s.x s.2.0m.2.0k10C C 50.73AhK =K =1.10=1.10 1.86t I 2h 15A 30Ah=?? 式中：K m.x --任意事故放电阶段的10h 放电率电流倍数 K k --可靠系数，取1.10 C s.x -- xh 事故放电容量，Ah t --事故放电时间，h I 10 --10h 放电率电流，Akchmchm.x 10I K K I =---------------------（B.5） 7.27A 1.100.5315A==式中：Kch m.x -- x h 事故放电末期冲击系数 K k --可靠系数，取1.10I chm --事故放电末期冲击放电电流值，A I 10 --10h 放电率电流，A由本附录图B.3～图B.5冲击曲线中，选定事故放电时间0.5h 、1h 或2h 后冲击放电曲线图，然后根据K m.x 值找出相应的曲线，对应K chm.x 值，查出单体电池电压值U d ，则 U D =nU d ---------------------（B.6）≥0.875Un=192.5Vb ）当t=1.0h 时，U D =nU d =104×2.02V=210.08V ≥0.875Un=192.5Vc ）当t=2.0h 时，U D =nUd =104×1.99V=206.95V ≥0.875Un=192.5V 式中：U D --蓄电池组出口端电压值，V n --蓄电池组的单体电池个数 U d --单体电池电压值，V3）任意事故放电阶段末期，蓄电池所能保持的电压s.xm.x k10C K K tI =---------------------（B.7）a ）当t=0.5h 时，s.x s.0.5m.0.5k10C C 12.68AhK =K =1.10=1.10 1.86t I 0.5h 15A 7.5Ah =?? b ）当t=1.0h 时，s.x s.1.0m.1.0k10C C 25.36AhK =K =1.10=1.10 1.86t I 1h 15A 15Ah =?? c ）当t=2.0h 时，s.x s.2.0m.2.0k10C C 50.73AhK =K =1.10=1.10 1.86t I 2h 15A 30Ah=?? 式中：K m.x --任意事故放电阶段的10h 放电率电流倍数 K k --可靠系数，取1.10 C s.x -- xh 事故放电容量，Ah t --事故放电时间，h I 10 --10h 放电率电流，A由本附录图B.3～图B.5冲击曲线中，选定事故放电时间0.5h 、1h 或2h 后冲击放电曲线图，然后根据K m.x 值找出相应的曲线，对应K chm.x =0值，查出单体电池电压值U d ，则 U D =nU d ---------------------（B.8）≥0.875Un=192.5Vb ）当t=1.0h 时，U D =nU d =104×2.03V=211.12V ≥0.875Un=192.5Vc ）当t=2.0h 时，U D =nUd =104×2.00V=208.00V ≥0.875Un=192.5V式中：U D --蓄电池组出口端电压值，V n --蓄电池组的单体电池个数 U d --单体电池电压值，V图B.4 阀控式贫液铅酸蓄电池持续放电0.5h后冲击放电曲线图B.3 阀控式贫液铅酸蓄电池持续放电1.0h后冲击放电曲线图B.5 阀控式贫液铅酸蓄电池持续放电2.0h后冲击放电曲线2.1.4.2 阶梯计算法（方法二）：2.1.4.2.1 直流负荷统计表1.2直流负荷统计表2.1.4.2.2 容量选择计算按第一阶段计算容量1C1kC I C K K =---------------------（B.9）29A 1.4=32.74Ah1.24/h=式中：C c1--蓄电池10h 放电率第一阶段的计算容量，Ah K k --可靠系数，取1.40 I 1 --第一阶段的负荷电流，AK c --1min 放电时的容量换算系数，1/h ，从表1.3中查出，当蓄电池放电终止电压为1.85V 且事故放电时为1min 时，K c =1.24/h 按第二阶段计算容量()C2k 121C1C211C K I +I -I K K ??≥---------------------（B.10）()111.429A+25.36A-29A =45.68Ah 0.78/h 0.8/h ??≥式中：C c2--蓄电池10h 放电率第二阶段的计算容量，Ah K k --可靠系数，取1.40 I 1 --第一阶段的负荷电流，A I 2 --第二阶段的负荷电流，AK c1 –第二阶段中全部放电时间的容量换算系数，1/h ，从表1.3中查出，当蓄电池放电终止电压为1.85V 且事故放电时间为30min 时，K c =0.78/hK c2 --第二阶阶段中除第一阶梯时间外放电时间的容量换算系数，1/h ，从表1.3中查出，当蓄电池放电终止电压为1.85V 且事故放电时间为29min 时，K c =0.80/h按第三阶段计算容量()()C3k 12132C1C2C3111C K I +I -I +I -I K K K ??≥---------------------（B.11）()()1111.429A+25.36A-29A +25.36A-25.36A =66.05Ah 0.54/h 0.558/h 0.78/h ??≥式中：C c3--蓄电池10h 放电率第三阶段的计算容量，Ah K k --可靠系数，取1.40 I 1 --第一阶段的负荷电流，A I 2 --第二阶段的负荷电流，A I 3 --第三阶段的负荷电流，AK c1 --第三阶段中全部放电时间的容量换算系数，1/h ，从表1.3中查出，当蓄电池放电终止电压为1.85V 且事故放电时间为60min 时，K c =0.54/hK c2 --第三阶阶段中除第一阶梯时间外放电时间的容量换算系数，1/h ，从表1.3中查出，当蓄电池放电终止电压为1.85V 且事故放电时间为59min 时，K c =0.558/hK c3 --第三阶阶段中除第一、二阶梯时间外放电时间的容量换算系数，1/h ，从表1.3中查出，当蓄电池放电终止电压为1.85V 且事故放电时间为30min 时，K c =0.78/h按第四阶段计算容量()()()C4k 1213243C1C2C3C41111C K I +I -I +I -I +I -I K K K K ??≥---------------------（B.12）()()()11111.429A+25.36A-29A +25.36A-25.36A +25.36A-25.36A 0.344/h 0.344/h 0.428/h 0.780/h ??≥=103.21Ah式中：C c4--蓄电池10h 放电率第四阶段的计算容量，Ah K k --可靠系数，取1.40 I 1 --第一阶段的负荷电流，A I 2 --第二阶段的负荷电流，A I 3 --第三阶段的负荷电流，A I 4 --第四阶段的负荷电流，AK c1 --第四阶段中全部放电时间的容量换算系数，1/h ，从表1.3中查出，当蓄电池放电终止电压为1.85V 且事故放电时间为120min 时，K c =0.344/hK c2 --第四阶阶段中除第一阶梯时间外放电时间的容量换算系数，1/h ，从表1.3中查出，当蓄电池放电终止电压为1.85V 且事故放电时间为119min 时，K c =0.344/hK c3 --第四阶阶段中除第一、二阶梯时间外放电时间的容量换算系数，1/h ，从表1.3中查出，当蓄电池放电终止电压为1.85V 且事故放电时间为90min 时，K c =0.428/hK c4 --第四阶阶段中除第一、二、三阶梯时间外放电时间的容量换算系数，1/h ，从表1.3中查出，当蓄电池放电终止电压为1.85V 且事故放电时间为30min 时，K c =0.780/h随机（5s ）负荷计算容量RR CR I C K =---------------------（B.13） 7.27A =5.43Ah 1.34/h= 式中：C R --随机负荷计算容量，Ah I R --随机负荷电流，AK CR --随机（5s ）负荷的容量换算系数，1/h ，从表1.3中查出，当蓄电池放电终止电压为1.85V 时，K CR =1.34/h将C R 叠加在C c2–C c4中最大的阶段上，然后与C c1比较，取其大者，即为蓄电池的计算容量。

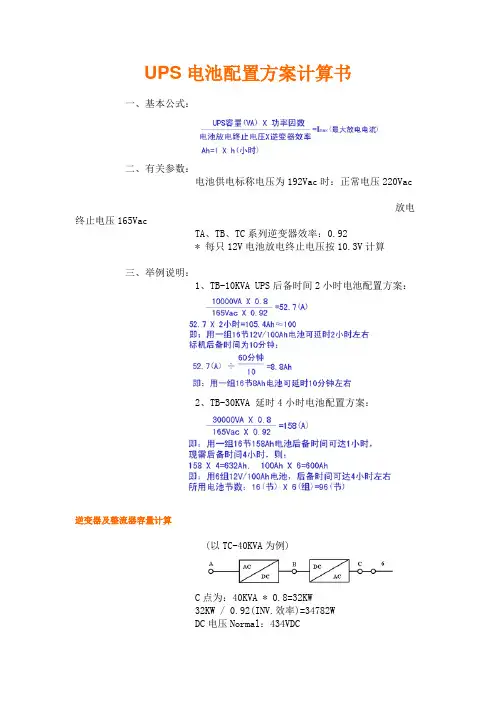

UPS电池配置方案计算书一、基本公式：二、有关参数：电池供电标称电压为192Vac时：正常电压220Vac放电终止电压165VacTA、TB、TC系列逆变器效率：0.92* 每只12V电池放电终止电压按10.3V计算三、举例说明：1、TB-10KVA UPS后备时间2小时电池配置方案：2、TB-30KVA 延时4小时电池配置方案：逆变器及整流器容量计算(以TC-40KVA为例)C点为：40KVA * 0.8=32KW32KW / 0.92(INV.效率)=34782WDC电压Normal：434VDCDC电压低压点：320.64VDCUPS由电池供电之低电压点为：->34782W/434V=80.1429A(Normal)->34782W/320.64V=108.4768A(MAX)逆变器满载容量 所以A108.4768*130%(可根据要求选定过载能力)=141.02A141.02A+电池充电电流(电池为100Ah)10AA+B整流容量为151.02A情感语录1.爱情合适就好，不要委屈将就，只要随意，彼此之间不要太大压力2.时间会把最正确的人带到你身边，在此之前，你要做的，是好好的照顾自己3.女人的眼泪是最无用的液体，但你让女人流泪说明你很无用4.总有一天，你会遇上那个人，陪你看日出，直到你的人生落幕5.最美的感动是我以为人去楼空的时候你依然在6.我莫名其妙的地笑了，原来只因为想到了你7.会离开的都是废品，能抢走的都是垃圾8.其实你不知道，如果可以，我愿意把整颗心都刻满你的名字9.女人谁不愿意青春永驻，但我愿意用来换一个疼我的你10.我们和好吧，我想和你拌嘴吵架，想闹小脾气，想为了你哭鼻子，我想你了11.如此情深，却难以启齿。

其实你若真爱一个人，内心酸涩，反而会说不出话来12.生命中有一些人与我们擦肩了，却来不及遇见；遇见了，却来不及相识；相识了，却来不及熟悉，却还要是再见13.对自己好点，因为一辈子不长；对身边的人好点，因为下辈子不一定能遇见14.世上总有一颗心在期待、呼唤着另一颗心15.离开之后，我想你不要忘记一件事：不要忘记想念我。

机房UPS蓄电池配置方案及计算公式
500KVA UPS15分钟后备时间蓄电池配置方案UPS 500KVA为保证电池冗余，每台UPS按照满载500KVA，后备时间15分钟计算配置大力神电池。

每台500KVA UPS配置电池39只/组（37只-39只可调）
蓄电池配置计算过程：SOCOMEC DELPHYS MX UPS 500KVA UPS ，N=39节（按39节计算），蓄电池放电终止电压终压=1.75v UPS的功率因子Pf =0.8，逆变器转换效率η=0.94.
根据恒功率法计算公式：P（W）=W/η
Pnc=P（W）/n=500*1000*0.8/0.94/39=10911W
查C&D12-158ALBT系列电池恒功率表可知
12-158ALBT电池终止电压为1.75v时放电15min电池提供功率为2744W，选用4组39节12-158A LBT电池，2744W *4组=10976W>10911W故可满足15分钟后备时间。

总计：每台500KVA SOCOMEC UPS配置4组共计156节12-158ALBT电池可满足后备时间15分钟。

机房ups配电池计算公式机房UPS配电池计算公式。

在机房中，UPS（不间断电源）是非常重要的设备，它能够在电网断电时为关键设备提供稳定的电力供应。

而UPS的配电池是UPS的重要组成部分，它能够在断电时为UPS提供能量，保证UPS能够继续为设备提供电力。

因此，对于机房UPS配电池的计算是非常重要的，它能够帮助机房管理员合理安排UPS的配电池数量，保证UPS在断电时能够正常运行。

UPS配电池计算的公式是非常重要的，它能够根据机房的具体情况来计算UPS 配电池的数量，从而保证UPS在断电时能够正常运行。

下面我们将介绍UPS配电池计算的公式及其具体应用。

UPS配电池计算的公式如下：N = (P x H x K) / (V x E)。

其中，N代表UPS配电池的数量，P代表UPS的额定功率，H代表UPS的备用时间，K代表设备的功率因数，V代表UPS的输出电压，E代表UPS的电池组电压。

通过这个公式，我们可以计算出机房UPS所需要的配电池数量。

下面我们将具体介绍每个参数的含义及其计算方法。

首先，P代表UPS的额定功率。

UPS的额定功率是指UPS能够提供的最大功率，通常以千瓦（kW）为单位。

我们可以通过查看UPS的规格书或者询问厂家来获取UPS的额定功率。

其次，H代表UPS的备用时间。

备用时间是指在断电情况下UPS能够维持设备正常运行的时间，通常以小时为单位。

备用时间的长短取决于机房中关键设备的需求，一般情况下备用时间会根据机房的实际情况进行设置。

然后，K代表设备的功率因数。

功率因数是指设备在工作时实际功率与视在功率的比值，通常是一个小于1的数。

功率因数可以通过设备的规格书或者询问厂家来获取。

接着，V代表UPS的输出电压。

输出电压是指UPS输出的交流电压，通常为220V或者110V。

最后，E代表UPS的电池组电压。

电池组电压是指UPS所使用的电池组的电压，通常为直流电压，可以通过查看UPS的规格书或者询问厂家来获取。

UPS计算方法范文
UPS（不间断电源系统）是一种用于保障电力供应的设备。

它主要用于在电力故障时提供电能，以确保电子设备的正常工作。

UPS的计算方法主要涉及如下几个方面：负载最大功率，负载功率因数，电池容量和UPS 的效率。

其次，需要考虑负载功率因数（PF）。

负载功率因数是负载真实有用功率与表面功率之比。

一般情况下，负载功率因数为0.7到1之间。

根据所需负载功率和负载功率因数，可以计算出负载的实际功率（W）。

实际功率（W）=负载功率（VA）×负载功率因数
接下来，需要计算UPS所需的电池容量。

电池容量是指UPS系统需要储存的电能。

它主要取决于负载功率和所需的备电时间。

备电时间是指在电网电力故障时，UPS系统可以持续供电的时间。

电池容量（Ah）=实际功率（W）×备电时间（小时）/电池电压（V）最后，要考虑UPS的效率。

UPS系统的效率是指从交流电源到直流电池充电和从直流电池到交流负载供电时的能量损失。

通常，UPS的效率在90％到95％之间。

效率（％）=（实际输出功率（W）/实际输入功率（W））×100
实际输入功率（W）=实际功率（W）/UPS的效率（％）
在计算UPS所需的电池容量和效率时，还应考虑到因电池老化而导致的容量损失和效率降低。

综上所述，计算UPS所需的各项参数是确保设备能够持续供电的重要步骤。

这些参数包括负载最大功率，负载功率因数，电池容量和UPS的效
率。

正确计算这些参数有助于选择合适的UPS系统，并确保系统能满足正常工作需求。

UPS电缆配置指导书已知负载功率100 kva电缆往返长度200 M电缆电阻率0.0175欧姆mm2/m电缆压降5%设备项电流=设备负载/项数/项电压=100kva/3/220=151.5A电缆最大压降= 电缆压降*电缆项电压= 220v*5% =11V压降电阻=最大压降/每项电流= 11V/151A=0.07284欧姆横截面积=电缆长度/压降电阻*电缆电阻=100m/0.07284*0.0175=24.025mm2线缆压降计算设：线缆电缆：3x25+1x16设备总功率=45KW电流I=P/（U*1~3）*功率因数=70A电缆横截面积=25mm2电缆长度=1400m铜缆电阻=0.0175欧姆电缆电阻R=0.0175*L/S(电缆电阻*长度/横截面积) 由此得知线缆总电阻为0.95欧姆压降公式=U=IR/2= 线缆电流*线缆总电阻/2=70*0.95/2=33.2V线电压220V 经过1400米出传输线压降为220V-33.2V=186.8V根号3=1.73 故线间电压约为323V线路压降与线径的平方成反比。

线径增加一倍，压降变为原来的四分之一铜芯电线按每平方载流4～6A(长线取小值)选取线缆种类：1 1.5 2.5 4 6 10 16 25 35 50 7O 95 l20 150 185......一、电流计算：口诀：电力加倍，电热加半。

单相千瓦，四五安。

单相三八, 两安半。

说明:口诀是以380/220V 三相四线系统中的三相设备为准,计算每千瓦的安数。

对于某些单相或电压不同的单相设备,其每千瓦的安数.口诀中另外作了说明1、电力加倍: 电力专指电动机在380V三相时力率0.8m电动机每KW电流按照2倍计算。

即千瓦数加一倍。

例：5.5KW电动机按照“电力加倍”计算电流11A 40KW水泵新风按照“电力加倍”计算电流80A2、电热加半：电热专指电阻加热的电阻炉。

三相380V电热设备每KW电流按照1.5倍计算。

UPS的使用和计算方法一、目的确保机房和桌面设备安全运行；λ分析用户实际需求，按照标准满足用户需要。
