《电机拖动和控制》考试试题[A卷]

一、简答题（每小题6分，共42分）1、调速系统的静态性能指标有哪些？它们是怎么定义的？它们之间有什么关系？2、在转速、电流双闭环调速系统中，若电流调节器采用PI 调节器，其作用是什么？其输出限幅值应如何整定？3、典型I 型系统和典型Ⅱ型系统在稳态误差和动态性能上有什么区别？4、双闭环系统的起动过程有何特点？为什么一定会出现转速超调？5、在逻辑控制的无环流可逆调速系统中，实现无环流的原理是什么？6、异步电动机串级调速机械特性的特征是什么？7、交流异步电动机数学模型具有哪些性质？二、选择题（每小题3分，共18分）8、关于变压与弱磁配合控制的直流调速系统中，下面说法正确的是（ ）。

A 当电动机转速低于额定转速时，变压调速，属于恒转矩性质调速。

B 当电动机转速高于额定转速时，变压调速，属于恒功率性质调速。

C 当电动机转速高于额定转速时，弱磁调速，属于恒转矩性质调速。

D 当电动机转速低于额定转速时，弱磁调速，属于恒功率性质调速。

9、在晶闸管反并联可逆调速系统中，βα=配合控制可以消除（ ）。

A 直流平均环流B 静态环流C 瞬时脉动环流D 动态环流10、在三相桥式反并联可逆调速电路和三相零式反并联可逆调速电路中，为了限制环流，需要配置环流电抗器的数量分别是（ ）。

A 1个和2个B 2个和1个C 2个和4个D 4个和2个 11、交流异步电动机采用调压调速，从高速变到低速，其转差功率（ ）。

A 不变 B 全部以热能的形式消耗掉了 C 大部分回馈到电网中 12、异步电动机串级调速系统中，串级调速装置的容量（ ）。

A 随调速范围的增大而增大B 随调速范围的增大而减小C 与调速范围无关D 与调速范围有关，但关系不确定13、在恒压频比控制（即1ωs U =常数）的变频调速系统中，在基频以下变频调速时进行定子电压补偿，其目的是（ ）。

A 维持转速恒定B 维持定子全磁通恒定C 维持气隙磁通恒定D 维持转子全磁通恒定三、计算题（共40分） 14（20分）、某转速负反馈单闭环直流调速系统的开环放大系数K=20；电动机参数为：U N =220V 、I N =68.6A 、R a =0.23Ω、n N =1500 r/min 、GD 2 =10 N ·m 2；电枢回路总电阻R Σ=0.5Ω（包括R a ）, 电枢回路总电感L ∑=30 mH ；晶闸管整流装置采用三相桥式电路。

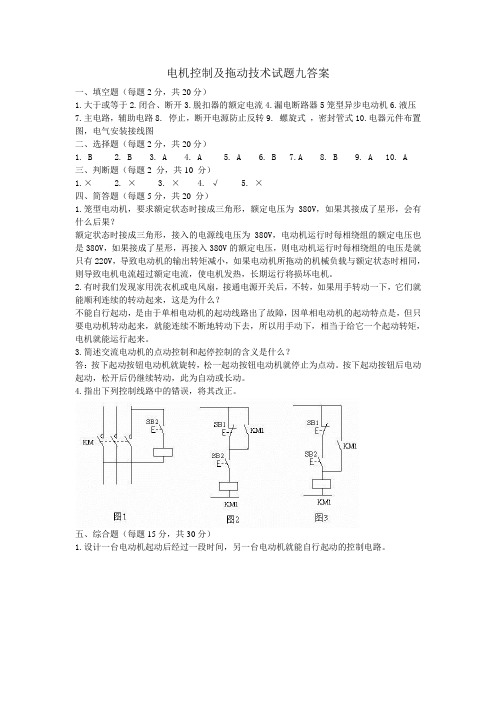

电机控制及拖动技术试题九答案一、填空题（每题2分，共20分）1.大于或等于2.闭合、断开3.脱扣器的额定电流4.漏电断路器5笼型异步电动机6.液压7.主电路，辅助电路8. 停止，断开电源防止反转9. 螺旋式，密封管式10.电器元件布置图，电气安装接线图二、选择题（每题2分，共20分）1. B2. B3. A4. A5. A6. B7.A8. B9. A 10. A三、判断题（每题2 分，共10 分）1.×2. ×3. ×4. √5. ×四、简答题（每题5分，共20 分）1.笼型电动机，要求额定状态时接成三角形，额定电压为380V，如果其接成了星形，会有什么后果？额定状态时接成三角形，接入的电源线电压为380V，电动机运行时每相绕组的额定电压也是380V，如果接成了星形，再接入380V的额定电压，则电动机运行时每相绕组的电压是就只有220V，导致电动机的输出转矩减小，如果电动机所拖动的机械负载与额定状态时相同，则导致电机电流超过额定电流，使电机发热，长期运行将损坏电机。

2.有时我们发现家用洗衣机或电风扇，接通电源开关后，不转，如果用手转动一下，它们就能顺利连续的转动起来，这是为什么？不能自行起动，是由于单相电动机的起动线路出了故障，因单相电动机的起动特点是，但只要电动机转动起来，就能连续不断地转动下去，所以用手动下，相当于给它一个起动转矩，电机就能运行起来。

3.简述交流电动机的点动控制和起停控制的含义是什么？答：按下起动按钮电动机就旋转，松一起动按钮电动机就停止为点动。

按下起动按钮后电动起动，松开后仍继续转动，此为自动或长动。

4.指出下列控制线路中的错误，将其改正。

五、综合题（每题15分，共30分）1.设计一台电动机起动后经过一段时间，另一台电动机就能自行起动的控制电路。

2.用继电接触器设计三台交流电机相隔3秒顺序起动同时停止的控制线路。

《电力拖动与控制线路》试题 A卷大，答案一、填空题（每空1分，共10分）1、电力拖动系统是由电源、电动机、控制设备、传动设备四个部分组成。

2、低压断路器在正常情况下可用于接通和切断电路，当电路中发生短路、过载和欠压等故障时，能自动切断故障电路。

3、按钮按静态时触头的分合状态，可分为常开按钮、常闭按钮和复合按钮。

4、工作在额定电压交流1500V及以下或直流1200V及以下的电器称为低压电器。

5、热继电器主要用于电动机的过载保护和断相保护。

6、熔断器在电路中主要用作短路保护，使用时应串联在被保护的电路中。

7、电气控制线路常用电路图、布置图、和接线图表示。

二、选择题（每题1分，共10分）1、用于照明和电热负载，应选用额定电压220V或250V，额定电流不小于电路所有负载额定电流之和的（ B ）开启式负荷开关。

A. 单极B. 两极C. 三极；2、交流接触器主触头控制（A），辅助触头控制控制电路电流。

A、主电路电流B、主电路和控制电路电流C、控制电路电流3、交流接触器在电力拖动控制线路中的保护作用是（B）A．短路保护 B．欠压保护、失压保护 C．过载保护4、熔断器的额定电流应（B）所装熔体的电流。

A．大于 B．大于或等于 C．小于5、要使三相异步电动机反转，只需要 ( B )。

A、改变电源电压B、将任两根电源线对调C、改变电源电流6、主电路的编号在电源开关的进线端按相序依次为( B )。

A、U、V、WB、L1、L2、L3C、Ull、Vll、Wll7、接触器的自锁触头是一对( A )。

A、常开辅助触头B、常闭辅助触头C、主触头8、组合开关的型号规格为HZ10－60/3中，60代表（A）A、额定电流B、设计序号C、极数9、使用组合开关实现接通或分断电路时，把手柄按顺时针或逆时针方向转动（A）。

A. 90°B. 180 °C. 360°；10、辅助电路通过的电流一般不超过（ A）。

《电机与拖动》考试试题与答案一、选择题（每题2分，共20分）1、下列哪一种类型的电机是直流电机？（A）同步电机（B）异步电机（C）伺服电机（D）步进电机答案：（C）伺服电机解释：伺服电机是一种将电信号转化为机械运动的装置，其中直流伺服电机是最常见的一种。

同步电机和异步电机是交流电机，而步进电机则是一种特殊类型的伺服电机。

2、在电动机的转速和转向一定的情况下，下列哪种方法可以改变电动机的转矩？（A）改变电源频率（B）改变电源电压（C）改变负载大小（D）改变电动机的极数答案：（B）改变电源电压解释：电动机的转矩与电源电压的平方成正比，因此改变电源电压可以改变电动机的转矩。

改变电源频率、负载大小或电动机的极数都会影响电动机的转速和转向，但不会改变电动机的转矩。

3、下列哪一种控制方式常用于直流电动机的调速？（A）开环控制（B）闭环控制（C）PWM控制（D）V/F控制答案：（B）闭环控制解释：直流电动机的调速需要精确控制电机的转速和转向，闭环控制可以实时监测电机的转速和转向，并根据需要对其进行调整，因此常用于直流电动机的调速。

开环控制常用于对系统稳定性要求不高的情况。

PWM控制常用于交流电动机的调速，而V/F控制常用于变压器的控制。

二、填空题（每空2分，共30分）1、直流电动机主要由______、______、______和______等部分组成。

答案：定子、转子、换向器、电刷2、电动机根据使用电源的不同可以分为______和______两大类。

答案：交流电动机、直流电动机3、交流电动机的转速与电源频率的______次方成正比。

答案：24、伺服电机分为______和______两种类型。

其中，______主要用于位置控制，而______主要用于速度控制。

答案：直流伺服电机、交流伺服电机、直流伺服电机、交流伺服电机三、计算题（每题10分，共20分）1、一台直流电动机的额定功率为10kW，额定电压为220V，额定转速为1500r/min。

编号D171适用专业（层次）：自动化（通用）使用学期：通用山东科技大学200 —200 学年第学期《电机拖动与控制》考试试卷（A卷）班级姓名学号题号一二三四五六总得分评卷人审核人得分一、填空题（每空1分，共20分）1.变压器空载试验测得的功率近似等于（）损耗。

2.变压器阻抗电压指的是（ )的比值的百分数。

3.三相异步电动机的转子电流频率与转子的转速大小有关，转速越高则转子电流频率越（），不转时转子频率等于（）。

4.三相异步电动机工作状态与转差率有关，电动状态下转差率在（）范围内；反接制动状态下转差率在（）范围内。

5.三相异步电动机的临界转差率与转子电阻的关系是（）。

6.三相异步电动机的转速与频率及磁极数有关：频率越高则转速越（）；磁极数越多则转速越（）。

7.单相异步电动机的机械特性的特点是：转速为零时电磁转矩（），转速为正值时电磁转矩（）。

8.三相同步电动机的起动方法有（）。

9.直流电动机在（）状态下，电磁转矩与转速方向相反；在（）状态下，电枢中电动势与电流方向相同。

10.直流他励电动机若电磁转矩和主磁通不变，在不同转速下的电枢电流（）。

11.直流电动机换向器的作用是（）。

12.电动机的过载保护与短路保护区别是（）。

13.所谓零电压保护的含义是（）。

14.电动机的正反转控制设置互锁的作用是（）。

15.中间继电器的用途是（）。

二、选择题（每题1分，共10分）1、一台电动机有两个电刷和两个集电环，则可能是：（）Ａ、他励直流电动机Ｂ、三相同步电动机Ｃ、绕线转子异步电动机2、单相异步电动机起动方法有：（）Ａ、电容分相起动Ｂ、频敏变阻器起动Ｃ、转子串电阻起动3、直流电动机抑制换向火花的措施有：（）Ａ、安装补偿绕组Ｂ、安装阻尼绕组Ｃ、安装换相极4、电动机的额定功率指：电动机在带额定机械负载时的（）功率。

Ａ、输入Ｂ、输出Ｃ、机械5、某普通异步电动机额定转差率为０．０５，其临界转差率的合理值为：（）Ａ、０．０４Ｂ、０．１２Ｃ、１．００6、三相笼型异步电动机自耦变压器降压起动，起动电流减小倍数为0﹒8，则起动转矩减小倍数等于（）。

《电机与电力拖动》期末考查试卷 A 卷适用班级：一、单项选择题（共10小题，每小题3分，共30分） 电力拖动系统稳定运行的充分必要条件是在L em T T =处，满足……………………………………………………………………………（ ） A 、em L dT dT dn dn =B 、em L dT dT dn dn >C 、em L dT dT dn dn <D 、em L dT dTdn dn≠ 2、换向器在直流电动机中所起的作用是…………………………………（ ） A 、改善电机的换向B 、将电刷两端的直流电转换成绕组内的交流电C 、将绕组内的交流电转换成电刷两端的直流电D 、作为电枢电路的引入、引出装置3、三相异步电动机的变极调速采用改变定子绕组接线方式来实现，若将定子绕组由“顺串”改接成“反并”，则改接后电机的极对数和正常运行时转速分别变为原来的………………………………………………………………………（ ） A 、1/2倍 2倍 B 、2倍 2倍 C 、1/2倍 1/2倍 D 、2倍 1/2倍4、对直流电动机而言，电枢电动势具有………………………………………（ ） A 、电源电动势性质 B 、反电动势性质 C 、电源电势和反电势双重性质 D 、不确定5、直流电动机调压调速属于（ ）调速。

A ．恒转矩B ．恒功率C ．电气无级D ．电气有级 6、交流变频调速属于（ ）调速。

A ．恒转矩B ．恒功率C ．电气无级D ．电气有级7、下列哪种情况下三相异步电动机将工作在能耗制动状态………………（ ） A 、只串入很大的制动电阻zd RB 、将电源的两相对调，同时串入制动电阻zd RC 、将交流电源切除，接入直流电源，同时串入制动电阻zd RD 、将交流电源切除，同时串入制动电阻zd R8、若某他励直流电机运行时有 ，则该电机工作在…（ ） A 、电动状态 B 、电源反接制动状态 C 、能耗制动状态 D 、倒拉反接制动状态9、区分直流电动机运行在电动状态还是制动状态的主要依据是…………（ ） A 、电磁转矩与转速的方向是否相同 B 、产生的磁场是静止还是旋转 C 、感应电动势和电源电压的大小 D 、转子的转速与磁场的转速是否相同 10、三相异步电动机正常运行时，若电源电压不变，负载突然增加，则三相异步电动机的铜耗p Cu 和铁耗p Fe 将………………………………………… （ ） A 、前者增大，后者增大 B 、前者增大，后者减少 C 、前者增大，后者不变 D 、前者不变，后者增大二、填空题（每空2分，共20分）1、直流电机的电枢导体中流过的电流是 性质，从电刷流出的电流是 性质。

《电机拖动与控制》模拟试题（一）一、 选择题（共10分）1、已知电动机输出转矩和负载转矩的作用方向与转速的方向相同，则系统正处于（ ）。

A 、加速B 、减速C 、匀速D 、静止2、直流电动机一般不允许直接起动，原因是起动电流是额定电流的（ ）。

Ａ、５～７倍 Ｂ、２倍 Ｃ、数十倍3、三相异步电动机铭牌上标有220/380V 两种额定电压，接法为△/，若电源电压为380V 绕组应为（ ）联结。

A 、△B 、C 、△/4、低压断路器是一种具有电磁脱扣、热脱扣和（ ）脱扣器的自动保护开关。

A 、过电流B 、过电压C 、失压D 欠电流5、常用于过载保护的电器有：（ ）Ａ、热继电器 Ｂ、电压继电器 Ｃ、时间继电器6、串励直流电动机不能空载运行原因是（ ）Ａ、飞车 Ｂ、电流过大 Ｃ、不能稳定运行7、步进电动机三相六拍通电方式下，三相定子绕组通电顺序为（ ）。

Ａ、A-B-C-A-B-C-……, Ｂ、AB-BC-CA-……, Ｃ、A-AB-B-BC-C-CA-……8、当直流电机转速超过理想空载转速，电枢电势比电源电压（ ）运行状态。

A 小，发电 B 大，发电制动C 大，电动D 小，反接制动 9、三相绕线异步电动机转子串的电阻越大则起动转矩应（ ）A 不变B 增大C 减小D 不一定 10、交流电压互感器副边不允许短路，原因是（ ）。

A 、感应出高压击穿互感器B 、电流很大烧毁互感器C 、影响测量结果二、 计算题（共30分）1、他励直流电动机的额定技术数据为：额定功率１０ＫＷ，额定电压２２０Ｖ，额定电流５３Ａ，额定转速１１００ r / min , 电枢电阻０.３Ω。

试求：（1）额定效率（2）固有机械特性方程式（3）电枢串联电阻后转速降为额定值的一半，该电阻为何值？2、三相笼型异步电动机额定数据为：容量９５ＫＷ，转速７２５ r / min ，额定电压３８０Ｖ，Ｙ形连接法，50Hz, 额定电流１９３Ａ，功率因数０．８４，过载能力２．0。

《电机拖动与控制A卷》期末考试试卷附答案一.填空题（每空2分，共24分）1. 在均匀磁场中，磁感应强度B和磁通Φ的关系是，磁感应强度B与磁场强度H之比称为，衡量了物质的导磁性。

2. 磁性物质被交变磁化时产生铁损耗，包含损耗和损耗；铁损耗功率在变压器、电机中通常被称为损耗功率。

3. 按相数来分，变压器可以分为变压器和变压器。

4. 三相交流电动机同步转速表达式为。

5. 三相异步电动机转矩为n N =2950r/min，则同步转速n0= r/min，磁极对数p= 。

6. 完成直流电机换向操作的主要部件是：。

7. 额定电压为380/660V、Δ/Y联结的三相异步电动机，当电源电压为380V时，应采用联结方式。

二.判断对错题（每题2分，共22分）1. 恒定磁通通过铁心磁路时，铁心中不会产生功率损耗。

（）2. 电器设备长期运行时，实际工作电流不能大于铭牌额定电流值。

（）3. 变压器接额定电压正常运行时，无论负载大小，磁场近似不变。

（）4. 变压器处于效率最高点时，同时也处于满载状态。

（）5. 交流电机定子旋转磁场的转向由领先相绕组向落后相绕组旋转。

（）6. 起重机提升或者下放重物，该负载为反抗性恒转矩负载。

（）7. 三相同步电动机可以通过改变转子直流励磁电流的大小改变功率因数。

（）8. 电机运行具有可逆性，既可以工作在电动状态，又可以工作在发电状态。

（）9. 改变并励直流电动机电源电压极性，可以改变该电动机的旋转方向。

（）10. 直流电动机和异步电动机直接起动电流都比较大，会影响电机换向，因此不能直接起动。

（）11. 控制电机的主要任务是完成控制信号的传递和转换。

（）三.单项选择题（每题3分，共24分）1. 下面各项不属于三相变压器的主要功能的有：（）A. 交流电压的变换B. 直流电流的变换C. 阻抗变换D. 相位变换2. 变压器并联运行时，不需要满足的条件有：（）A. 电压比相同B. 联结组别相同C. 额定效率相同D. 短路阻抗标幺值相同3. 鼠笼式异步电动机常用的起动方法不包括：（）A. 转子串电阻B. 定子串电阻C. 星形－三角形起动D. 自耦变压器起动4. 下面的电机运行状态能将电能回馈给电网的是：（）A. 转子反向的反接制动B. 正向回馈制动C. 能耗制动运行D. 定子反接的反接制动5. 三相同步电动机的起动方法不包括：（）A. 拖动起动法B. 异步起动法C. 定子串电抗法D. 变频起动法6. 直流电机的电枢反应会造成什么影响：（）A. 没有影响B. 增磁效应C. 磁场消失D. 去磁效应7. 他励直流电动机空载运行时，如果励磁回路断电，电动机最有可能发生什么情况：（）A. 堵转B. 闷车C. 飞车D. 在某一转速平稳运行8. 并励直流发电机自励条件不包括：（）A. 主磁极必须要有剩磁B. 励磁绕组需串联电容器C. 励磁绕组和电枢绕组的连接要正确D. 励磁回路电阻应小于临界电阻四.简答题（每题8分，共16分）1. 试列举三相异步电动机产生电磁转矩的必要条件有哪些？2. 试说明同步电动机和异步电动机中“同步”和“异步”的概念。

电机拖动试题库与参考答案一、选择题1. 直流电动机的电磁转矩与电枢电流之间的关系是（）。

A. 电磁转矩与电枢电流成正比B. 电磁转矩与电枢电流的平方成正比C. 电磁转矩与电枢电流成反比D. 电磁转矩与电枢电流无关答案：B2. 异步电动机的铭牌上标的功率是指（）。

A. 电动机的输出功率B. 电动机的输入功率C. 电动机的额定功率D. 电动机的实际功率答案：C3. 同步电动机的转速与（）无关。

A. 电源频率B. 电动机极数C. 电动机负载D. 电源电压答案：C4. 下列哪种电机不能实现自动调速（）。

A. 直流调速电动机B. 异步调速电动机C. 同步调速电动机D. 交流调速电动机答案：D5. 三相异步电动机的铭牌上标有的额定电流是指（）。

A. 电动机的输入电流B. 电动机的输出电流C. 电动机的额定电流D. 电动机的实际电流答案：A6. 变压器的工作原理是利用（）。

A. 电磁感应B. 电动势C. 磁通量D. 电流答案：A7. 变压器的变压比等于（）。

A. 初级线圈匝数与次级线圈匝数的比值B. 初级线圈电压与次级线圈电压的比值C. 初级线圈电流与次级线圈电流的比值D. 初级线圈功率与次级线圈功率的比值答案：A8. 下列哪种电路是交流电路（）。

A. 直流电源与直流负载组成的电路B. 直流电源与交流负载组成的电路C. 交流电源与直流负载组成的电路D. 交流电源与交流负载组成的电路答案：D9. 电容器的作用是（）。

A. 容纳电荷B. 存储电能C. 滤波D. 调压答案：A10. 电感器的作用是（）。

A. 容纳电荷B. 存储电能C. 滤波D. 调压答案：B二、填空题1. 直流电动机的电枢电流与电磁转矩之间的关系是____。

答案：电磁转矩与电枢电流的平方成正比2. 异步电动机的铭牌上标的功率是指____。

答案：电动机的额定功率3. 同步电动机的转速与____无关。

答案：电动机负载4. 下列哪种电机不能实现自动调速____。
