制氢三剂性能及种类

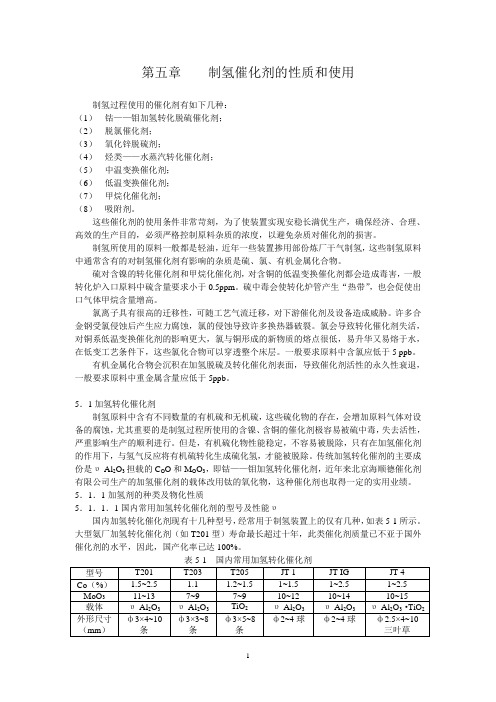

第五章制氢催化剂的性质和使用制氢过程使用的催化剂有如下几种：（1）钴——钼加氢转化脱硫催化剂；（2）脱氯催化剂；（3）氧化锌脱硫剂；（4）烃类——水蒸汽转化催化剂；（5）中温变换催化剂；（6）低温变换催化剂；（7）甲烷化催化剂；（8）吸附剂。

这些催化剂的使用条件非常苛刻，为了使装置实现安稳长满优生产，确保经济、合理、高效的生产目的，必须严格控制原料杂质的浓度，以避免杂质对催化剂的损害。

制氢所使用的原料一般都是轻油，近年一些装置掺用部份炼厂干气制氢，这些制氢原料中通常含有的对制氢催化剂有影响的杂质是硫、氯、有机金属化合物。

硫对含镍的转化催化剂和甲烷化催化剂，对含铜的低温变换催化剂都会造成毒害，一般转化炉入口原料中硫含量要求小于0.5ppm。

硫中毒会使转化炉管产生“热带”，也会促使出口气体甲烷含量增高。

氯离子具有很高的迁移性，可随工艺气流迁移，对下游催化剂及设备造成威胁。

许多合金钢受氯侵蚀后产生应力腐蚀，氯的侵蚀导致许多换热器破裂。

氯会导致转化催化剂失活，对铜系低温变换催化剂的影响更大，氯与铜形成的新物质的熔点很低，易升华又易熔于水，在低变工艺条件下，这些氯化合物可以穿透整个床层。

一般要求原料中含氯应低于5 ppb。

有机金属化合物会沉积在加氢脱硫及转化催化剂表面，导致催化剂活性的永久性衰退，一般要求原料中重金属含量应低于5ppb。

5．1加氢转化催化剂制氢原料中含有不同数量的有机硫和无机硫，这些硫化物的存在，会增加原料气体对设备的腐蚀，尤其重要的是制氢过程所使用的含镍、含铜的催化剂极容易被硫中毒，失去活性，严重影响生产的顺利进行。

但是，有机硫化物性能稳定，不容易被脱除，只有在加氢催化剂的作用下，与氢气反应将有机硫转化生成硫化氢，才能被脱除。

传统加氢转化催剂的主要成份是υ-Al2O3担载的C O O和M O O3，即钴——钼加氢转化催化剂，近年来北京海顺德催化剂有限公司生产的加氢催化剂的载体改用钛的氧化物，这种催化剂也取得一定的实用业绩。

制氢催化剂是一种用于促进氢气生成反应的催化剂，它可以提高氢气生成反应的速率和效率。

以下是一些常见的制氢催化剂：
1.铂族金属催化剂：铂族金属催化剂，如铂、钯和铑等，是最常用的制氢催化剂。

它们具有良好的催化活性和稳定性，能够在相对较低的温度下促进氢气生成反应。

2.过渡金属催化剂：一些过渡金属，如镍、钼和钛等，也被广泛应用于制氢催化剂中。

这些过渡金属催化剂在某些反应条件下具有较高的催化活性，同时相对较低的成本。

3.合金催化剂：合金催化剂是由两种或多种金属组成的催化剂，它们通常具有更高的催化活性和稳定性。

常用的合金催化剂包括镍铂合金、铝镍合金等。

4.有机催化剂：有机物催化剂也可以用于制氢反应，例如氨基酸盐、有机聚合物等。

这些有机催化剂通常比无机催化剂更具有选择性和活性。

制氢催化剂的选择取决于制氢反应的条件和要求，如温度、压力、反应物种类和浓度等。

不同的制氢技术和应用领域可能需要不同类型的催化剂。

在实际应用中，需要通过实验和测试来确定最适合的制氢催化剂。

制氢三剂性能及种类制氢三剂性能及种类制氢过程使用的催化剂有：钴－钼加氢脱硫催化剂、脱氯催化剂、氧化锌脱硫剂、烃类－水蒸汽转化催化剂、中温变换催化剂、低温变换催化剂。

还有PSA吸附剂及磷酸三钠化学助剂。

1.1 钴－钼加氢转化催化剂1.1.1 作用制氢原料中含有不同数量的有机硫和无机硫，这些硫化物的存在，会增加原料气体对设备的腐蚀，尤其重要的是制氢过程所使用的含镍、含铜的催化剂极容易被硫中毒，失去活性，严重影响生产的顺利进行。

但是，有机硫化物性能稳定，不容易被脱除，只有在钴－钼催化剂的作用下，与氢气快速反应生成硫化氢，才能被脱除。

1.1.2 特点钴－钼加氢转化催化剂必须在有氢气存在的条件下，才能将有机硫转化无机硫，否则，将无法起作用。

1.1.3 物理化学特性（T205）外观：灰蓝色条状物几何尺寸：Φ3～3.5×3～10mm堆密度：0.65～0.8kｇ/L比表面：180～220m2/ｇ1.1.4 化学组成C O O：2～4%M O O3：10～13%载体：TiO2、AL2O31.2 氧化锌脱硫剂（T306）1.2.1 作用氧化锌与硫化氢作用生成难于解离的硫化锌，以此脱除制氢原料气中的硫化氢，一般用于精脱硫过程。

1.2.2 特点氧化锌脱硫剂能脱除无机硫和一些简单的有机硫，硫容较高，能使原料中的硫含量降至0.2～0.02×10-6。

反应温度范围较宽（180～400℃），是一种比较理想的脱硫剂，在较高温度（350～400℃）条件下使用效果更好。

1.2.3 物理化学特性外观：白色条状几何尺寸：Φ5mm×5～10堆密度： 1.16kｇ/L比表面：45.88m2/ｇ总孔容积：0.28ml/ｇ穿透硫容：＞10%1.2.4 化学组成ZnO：≥ 85％1.3 烃类－水蒸汽转化催化剂（Z402、Z405）1.3.1 作用在高温的条件下，烃类和水蒸汽在转化催化剂的作用下，烃类发生裂解，生成甲烷、氢气、一氧化碳和二氧化碳。

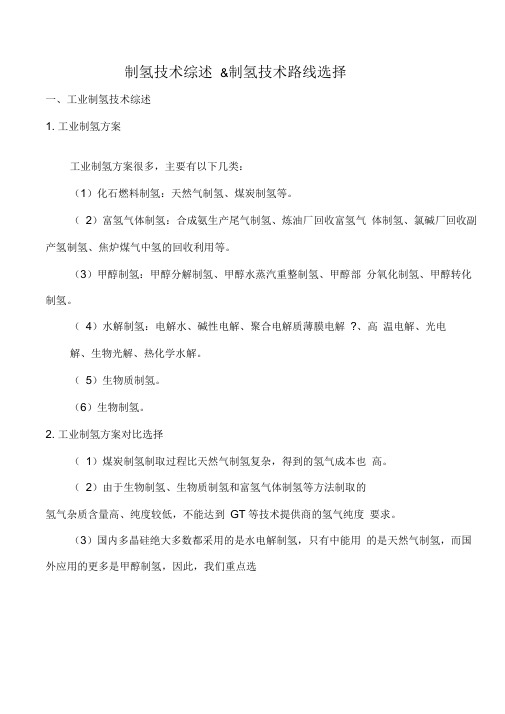

制氢技术综述&制氢技术路线选择一、工业制氢技术综述1. 工业制氢方案工业制氢方案很多，主要有以下几类：（1）化石燃料制氢：天然气制氢、煤炭制氢等。

（2）富氢气体制氢：合成氨生产尾气制氢、炼油厂回收富氢气体制氢、氯碱厂回收副产氢制氢、焦炉煤气中氢的回收利用等。

（3）甲醇制氢：甲醇分解制氢、甲醇水蒸汽重整制氢、甲醇部分氧化制氢、甲醇转化制氢。

（4）水解制氢：电解水、碱性电解、聚合电解质薄膜电解?、高温电解、光电解、生物光解、热化学水解。

（5）生物质制氢。

（6）生物制氢。

2. 工业制氢方案对比选择（1）煤炭制氢制取过程比天然气制氢复杂，得到的氢气成本也高。

（2）由于生物制氢、生物质制氢和富氢气体制氢等方法制取的氢气杂质含量高、纯度较低，不能达到GT等技术提供商的氢气纯度要求。

（3）国内多晶硅绝大多数都采用的是水电解制氢，只有中能用的是天然气制氢，而国外应用的更多是甲醇制氢，因此，我们重点选择以下三类方案进行对比：(A)天然气制氢(B)甲醇制氢(C)水电解制氢3.(1) 天然气部分氧化制氢因需要大量纯氧增加了昂贵的空分装置投资和制氧成本。

(2) 天然气自热重整制氢由于自热重整反应器中强放热反应和强吸热反应分步进行，因此反应器仍需耐高温的不修锈钢管做反应器，这就使得天然气自热重整反应过程具有装置投资高，生产能力低的特点。

(3) 天然气绝热转化制氢大部分原料反应本质为部分氧化反应。

(4) 天然气高温裂解制氢其关键问题是，所产生的碳能够具有特定的重要用途和广阔的市场前景。

否则，若大量氢所副产的碳不能得到很好应用，必将限制其规模的扩大。

（5）天然气水蒸汽重整制氢，该工艺连续运行，设备紧凑，单系列能力较大，原料费用较低。

因此选用天然气水蒸汽重整制氢进行方案对比。

4. 甲醇制氢(1)甲醇分解制氢，该反应是合成气制甲醇的逆反应，在低温时会产生少量的二甲醚。

(2)甲醇水蒸汽重整制氢，是甲醇制氢法中氢含量最高的反应这种装置已经广泛使用于航空航天、精细化工、制药、小型石化、特种玻璃、特种钢铁等行业。

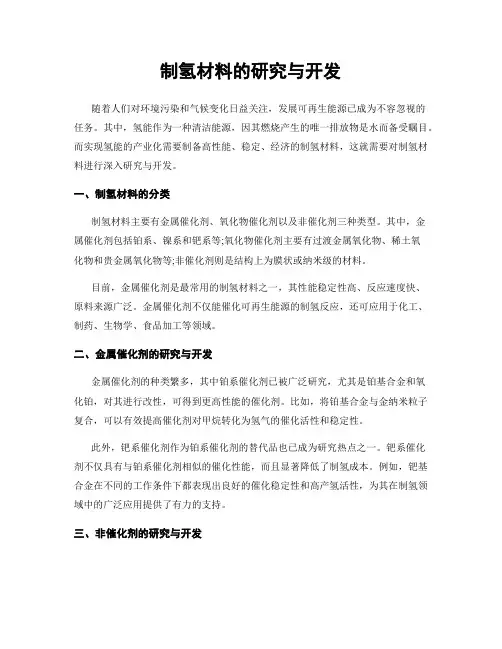

制氢材料的研究与开发随着人们对环境污染和气候变化日益关注，发展可再生能源已成为不容忽视的任务。

其中，氢能作为一种清洁能源，因其燃烧产生的唯一排放物是水而备受瞩目。

而实现氢能的产业化需要制备高性能、稳定、经济的制氢材料，这就需要对制氢材料进行深入研究与开发。

一、制氢材料的分类制氢材料主要有金属催化剂、氧化物催化剂以及非催化剂三种类型。

其中，金属催化剂包括铂系、镍系和钯系等;氧化物催化剂主要有过渡金属氧化物、稀土氧化物和贵金属氧化物等;非催化剂则是结构上为膜状或纳米级的材料。

目前，金属催化剂是最常用的制氢材料之一，其性能稳定性高、反应速度快、原料来源广泛。

金属催化剂不仅能催化可再生能源的制氢反应，还可应用于化工、制药、生物学、食品加工等领域。

二、金属催化剂的研究与开发金属催化剂的种类繁多，其中铂系催化剂已被广泛研究，尤其是铂基合金和氧化铂，对其进行改性，可得到更高性能的催化剂。

比如，将铂基合金与金纳米粒子复合，可以有效提高催化剂对甲烷转化为氢气的催化活性和稳定性。

此外，钯系催化剂作为铂系催化剂的替代品也已成为研究热点之一。

钯系催化剂不仅具有与铂系催化剂相似的催化性能，而且显著降低了制氢成本。

例如，钯基合金在不同的工作条件下都表现出良好的催化稳定性和高产氢活性，为其在制氢领域中的广泛应用提供了有力的支持。

三、非催化剂的研究与开发非催化剂由于其稳定性高、废物处理简单等特点，在制氢领域中也越来越受到研究的重视。

例如，通过挑选合适的前驱物和优化制备条件，可制备出具有高活性、高选择性和长时间的烷基碳氢化合物直接脱氢制氢的非催化剂。

近年来，还探索出了多种新型制氢材料，例如边缘化合物和过渡金属铁氮酰化合物等，具有催化活性高、稳定性优、选择性高等特点，已成为未来制氢领域的重要方向。

四、发展前景制氢材料的研究和开发在能源转型、实现绿色能源的机遇和挑战中具有极为重要的意义。

未来的研究方向将不仅注重提高制氢催化剂和非催化剂的制氢效率和稳定性，还要注重研究新型制氢材料及其制备方法。

第三部分制氢催化剂一、甲醇重整制氢催化剂SCST-401甲醇水蒸气重整制氢催化剂主要用于甲醇和水发生重整、变换反应，甲醇和水蒸气反应生成H2、CO2、极少量的CO和CH4和甲醚，以制取所需要的氢气。

主要反应如下：CH3OH+H2O=CO2+3H2+49.5kJ/molCH3OH=CO+2H2+90.7kJ/molCO+H2O=CO2+H2+41.19kJ/mol2CH3OH=CH3OCH3+H2O-24.9kJ/molCO+3H2=CH4+H2O-206.3kJ/mol产品技术指标也可根据用户需要提供其他尺寸或形状的催化剂。

应用领域炼油、冶金、医药、染料、气体、玻璃等行业各种甲醇水蒸汽反应制氢气装置。

催化剂特性单程转化率高，水洗塔浓度初期为0，末期小于5%；反应温度低，节约能耗，节约导热油的热量和延长导热油寿命；副反应少，不易结蜡，出口气中甲烷、甲醚、一氧化碳含量更低；强度高，抗水性能好，不易粉化，运行阻力低；较高的活性组分，逐步替代高于山东某公司生产的催化剂。

包装储运催化剂成品用内衬塑料袋的塑料桶或铁桶包装，在运输、储存过程中必须防潮、防火、防倒立和严禁化学污染，搬运时严禁滚动或撞击；露天存放时，底部垫枕木，上面加盖帆布防雨；也可根据用户需要用吨袋包装。

部分使用业绩出口：南亚、中东、欧洲、美洲二、甲醇裂解制氢催化剂SCST-402重整制氢催化剂主要用于甲醇发生裂解或者添加少量水进行重整变换反应，转化为H2、CO2、CO和少量CH4和甲醚，以制取所需要的H2和CO。

主要反应如下：CH3OH+H2O=CO2+3H2+49.5kJ/molCH3OH=CO+2H2+90.7kJ/molCO+H2O=CO2+H2+41.19kJ/mol2CH3OH=CH3OCH3+H2O-24.9kJ/molCO+3H2=CH4+H2O -206.3kJ/mol主要物化性质型号SCST-402r夕卜观黑色圆柱体规格54〜652.5〜3.5mm 抗压碎强度200/m 堆密度 1.30±0.05主要组分Cu-Zn-Al2O3-助剂等主要使用条件操作液空速 1.0-1压力5使用温度220℃~290℃（根据压力制定适宜的操作温度）原料气中毒物含量总硫0.1m，氯含量1m产品技术指标应用领域甲醇直接裂解制氢气、一氧化碳装置；甲醇加部分水蒸汽制氢气、一氧化碳装置。

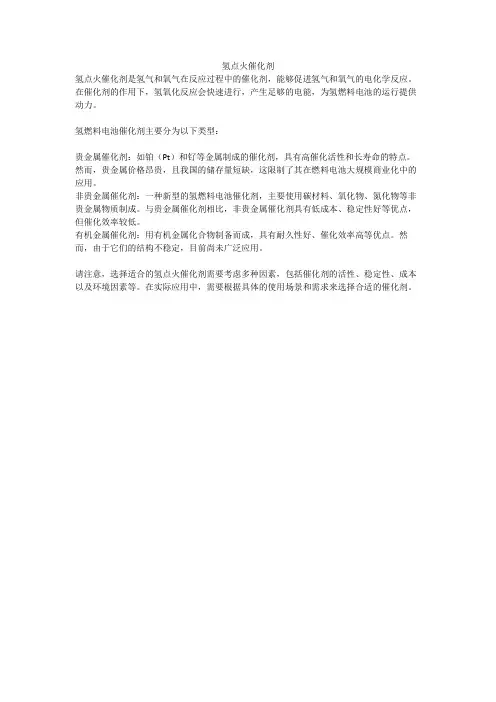

氢点火催化剂
氢点火催化剂是氢气和氧气在反应过程中的催化剂，能够促进氢气和氧气的电化学反应。

在催化剂的作用下，氢氧化反应会快速进行，产生足够的电能，为氢燃料电池的运行提供动力。

氢燃料电池催化剂主要分为以下类型：
贵金属催化剂：如铂（Pt）和钌等金属制成的催化剂，具有高催化活性和长寿命的特点。

然而，贵金属价格昂贵，且我国的储存量短缺，这限制了其在燃料电池大规模商业化中的应用。

非贵金属催化剂：一种新型的氢燃料电池催化剂，主要使用碳材料、氧化物、氮化物等非贵金属物质制成。

与贵金属催化剂相比，非贵金属催化剂具有低成本、稳定性好等优点，但催化效率较低。

有机金属催化剂：用有机金属化合物制备而成，具有耐久性好、催化效率高等优点。

然而，由于它们的结构不稳定，目前尚未广泛应用。

请注意，选择适合的氢点火催化剂需要考虑多种因素，包括催化剂的活性、稳定性、成本以及环境因素等。

在实际应用中，需要根据具体的使用场景和需求来选择合适的催化剂。
