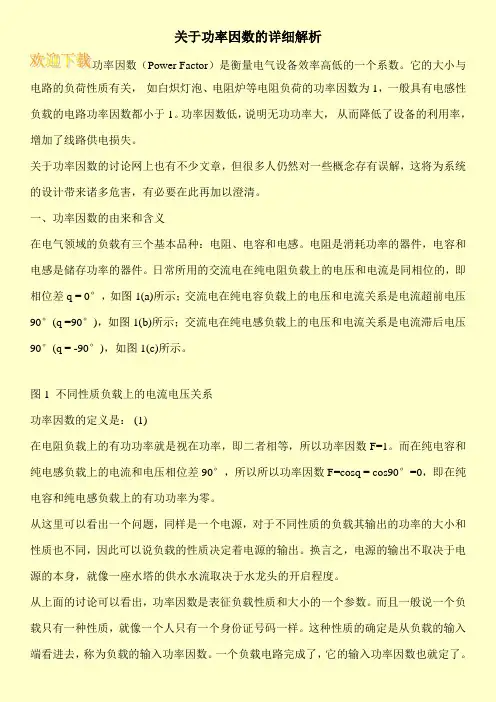

关于功率因数的详细解析功率因数(Power Factor)是衡量电气设备效率高低的一个系数。
它的大小与电路的负荷性质有关,如白炽灯泡、电阻炉等电阻负荷的功率因数为1,一般具有电感性负载的电路功率因数都小于1。
功率因数低,说明无功功率大,从而降低了设备的利用率,增加了线路供电损失。
关于功率因数的讨论网上也有不少文章,但很多人仍然对一些概念存有误解,这将为系统的设计带来诸多危害,有必要在此再加以澄清。
一、功率因数的由来和含义在电气领域的负载有三个基本品种:电阻、电容和电感。
电阻是消耗功率的器件,电容和电感是储存功率的器件。
日常所用的交流电在纯电阻负载上的电压和电流是同相位的,即相位差q = 0°,如图1(a)所示;交流电在纯电容负载上的电压和电流关系是电流超前电压90°(q =90°),如图1(b)所示;交流电在纯电感负载上的电压和电流关系是电流滞后电压90°(q = -90°),如图1(c)所示。
图1 不同性质负载上的电流电压关系功率因数的定义是: (1)在电阻负载上的有功功率就是视在功率,即二者相等,所以功率因数F=1。
而在纯电容和纯电感负载上的电流和电压相位差90°,所以所以功率因数F=cosq = cos90°=0,即在纯电容和纯电感负载上的有功功率为零。
从这里可以看出一个问题,同样是一个电源,对于不同性质的负载其输出的功率的大小和性质也不同,因此可以说负载的性质决定着电源的输出。
换言之,电源的输出不取决于电源的本身,就像一座水塔的供水水流取决于水龙头的开启程度。
从上面的讨论可以看出,功率因数是表征负载性质和大小的一个参数。
而且一般说一个负载只有一种性质,就像一个人只有一个身份证号码一样。
这种性质的确定是从负载的输入端看进去,称为负载的输入功率因数。
一个负载电路完成了,它的输入功率因数也就定了。

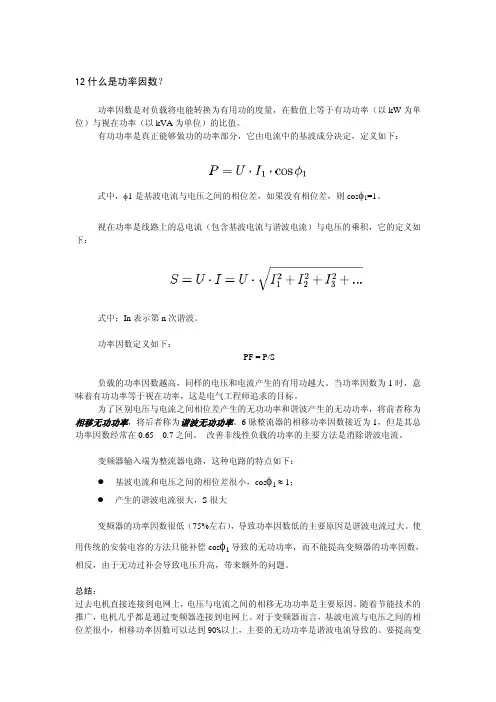

12什么是功率因数?功率因数是对负载将电能转换为有用功的度量,在数值上等于有功功率(以kW为单位)与视在功率(以kVA为单位)的比值。
有功功率是真正能够做功的功率部分,它由电流中的基波成分决定,定义如下:式中,φ1是基波电流与电压之间的相位差,如果没有相位差,则cosφ1=1。
视在功率是线路上的总电流(包含基波电流与谐波电流)与电压的乘积,它的定义如下:式中:In表示第n次谐波。
功率因数定义如下:PF = P/S负载的功率因数越高,同样的电压和电流产生的有用功越大。
当功率因数为1时,意味着有功功率等于视在功率,这是电气工程师追求的目标。
为了区别电压与电流之间相位差产生的无功功率和谐波产生的无功功率,将前者称为相移无功功率,将后者称为谐波无功功率。
6脉整流器的相移功率因数接近为1,但是其总功率因数经常在0.65 – 0.7之间。
改善非线性负载的功率的主要方法是消除谐波电流。
变频器输入端为整流器电路,这种电路的特点如下:z基波电流和电压之间的相位差很小,cosφ1≈ 1;z产生的谐波电流很大,S很大变频器的功率因数很低(75%左右),导致功率因数低的主要原因是谐波电流过大。
使用传统的安装电容的方法只能补偿cosφ1导致的无功功率,而不能提高变频器的功率因数,相反,由于无功过补会导致电压升高,带来额外的问题。
总结:过去电机直接连接到电网上,电压与电流之间的相移无功功率是主要原因。
随着节能技术的推广,电机几乎都是通过变频器连接到电网上。
对于变频器而言,基波电流与电压之间的相位差很小,相移功率因数可以达到90%以上,主要的无功功率是谐波电流导致的。
要提高变频器的功率因数,只能靠消除谐波电流来实现。
采用传统的无功补偿的方法不仅不能提高变频器的功率因数,而且可能出现无功功率过补,对变频器造成危害。
功率因数概念功率因数(Power Factor)是电力系统中一个非常重要的概念。
它是用来衡量交流电路中的有用功率与总功率之间的比例关系的。
在电气工程中,功率因数对于电力系统的稳定性、效率和功率质量都有着非常重要的影响。
本文将从功率因数的定义、计算方法、影响因素、改善方法以及在电力系统中的应用等方面对功率因数进行深入探讨。
一、定义功率因数可以用来描述交流电路中的有用功率和视在功率之间的关系。
在交流电路中,有用功率是指能够做真正功耗的功率,而视在功率是指在交流电路中同时考虑了有用功率和无用功率(即无功功率)的综合功率。
功率因数可以用如下公式来表示:功率因数=有用功率/视在功率其中,有用功率的单位是瓦特(W),视在功率的单位也是瓦特(VA)。
功率因数是一个无量纲的数值,它的取值范围是0到1。
当功率因数等于1时,表示有用功率和视在功率完全匹配,此时电路的功率因数是理想的;而当功率因数小于1时,表示有用功率和视在功率之间存在一定的差异,此时电路的功率因数是不理想的。
二、功率因数的计算方法在实际的工程应用中,计算功率因数的方法有多种。
下面介绍几种常用的计算方法:1.余弦法:这是最常见的一种计算方法,它利用三角函数余弦的定义来计算功率因数。
具体计算公式如下:功率因数=有用功率/ (电压*电流)其中,有用功率的单位是瓦特(W),电压的单位是伏特(V),电流的单位是安培(A)。
2.直角坐标法:这是另一种常见的计算方法,它利用了复数的运算来表示功率因数。
具体计算公式如下:功率因数=有用功率/ (电压*电流)其中,有用功率的单位是瓦特(W),电压的单位是伏特(V),电流的单位是安培(A)。
3.矢量法:这是一种直观、准确的计算方法,它利用了矢量的几何性质来表示功率因数。
具体计算公式如下:功率因数=有用功率/ (电压*电流)其中,有用功率的单位是瓦特(W),电压的单位是伏特(V),电流的单位是安培(A)。
通过以上的计算方法,可以得到电路的功率因数的具体数值。

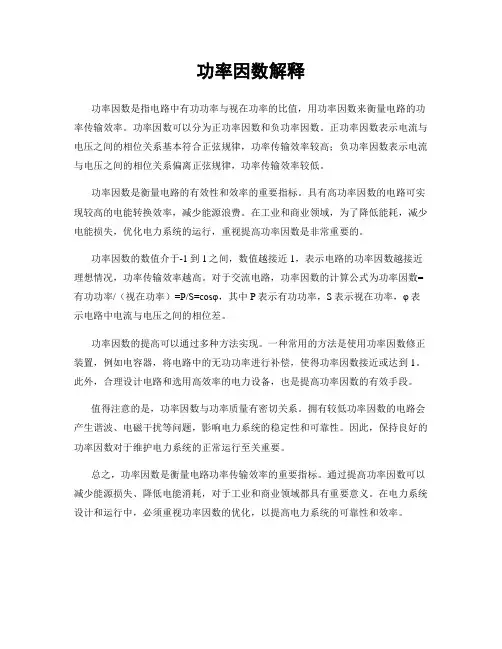

功率因数解释
功率因数是指电路中有功功率与视在功率的比值,用功率因数来衡量电路的功率传输效率。
功率因数可以分为正功率因数和负功率因数。
正功率因数表示电流与电压之间的相位关系基本符合正弦规律,功率传输效率较高;负功率因数表示电流与电压之间的相位关系偏离正弦规律,功率传输效率较低。
功率因数是衡量电路的有效性和效率的重要指标。
具有高功率因数的电路可实现较高的电能转换效率,减少能源浪费。
在工业和商业领域,为了降低能耗,减少电能损失,优化电力系统的运行,重视提高功率因数是非常重要的。
功率因数的数值介于-1到1之间,数值越接近1,表示电路的功率因数越接近理想情况,功率传输效率越高。
对于交流电路,功率因数的计算公式为功率因数=有功功率/(视在功率)=P/S=cosφ,其中P表示有功功率,S表示视在功率,φ表示电路中电流与电压之间的相位差。
功率因数的提高可以通过多种方法实现。
一种常用的方法是使用功率因数修正装置,例如电容器,将电路中的无功功率进行补偿,使得功率因数接近或达到1。
此外,合理设计电路和选用高效率的电力设备,也是提高功率因数的有效手段。
值得注意的是,功率因数与功率质量有密切关系。
拥有较低功率因数的电路会产生谐波、电磁干扰等问题,影响电力系统的稳定性和可靠性。
因此,保持良好的功率因数对于维护电力系统的正常运行至关重要。
总之,功率因数是衡量电路功率传输效率的重要指标。
通过提高功率因数可以减少能源损失、降低电能消耗,对于工业和商业领域都具有重要意义。
在电力系统设计和运行中,必须重视功率因数的优化,以提高电力系统的可靠性和效率。

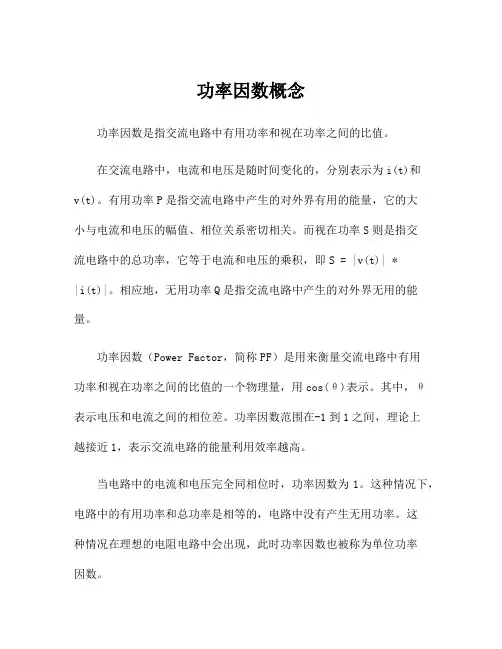

功率因数概念功率因数是指交流电路中有用功率和视在功率之间的比值。
在交流电路中,电流和电压是随时间变化的,分别表示为i(t)和v(t)。
有用功率P是指交流电路中产生的对外界有用的能量,它的大小与电流和电压的幅值、相位关系密切相关。
而视在功率S则是指交流电路中的总功率,它等于电流和电压的乘积,即S = |v(t)| *|i(t)|。
相应地,无用功率Q是指交流电路中产生的对外界无用的能量。
功率因数(Power Factor,简称PF)是用来衡量交流电路中有用功率和视在功率之间的比值的一个物理量,用cos(θ)表示。
其中,θ表示电压和电流之间的相位差。
功率因数范围在-1到1之间,理论上越接近1,表示交流电路的能量利用效率越高。
当电路中的电流和电压完全同相位时,功率因数为1。
这种情况下,电路中的有用功率和总功率是相等的,电路中没有产生无用功率。
这种情况在理想的电阻电路中会出现,此时功率因数也被称为单位功率因数。
当电流和电压的相位差为零时,功率因数为0。
这种情况下,电路中只有无用功率,没有有用功率。
这种情况在纯电感或纯电容电路中会出现。
当电流和电压的相位差为180度时,功率因数为-1。
这种情况下,电路中的有用功率和总功率虽然大小相等,但是方向相反,电路中只有反向电功率。
一般来说,交流电路中的功率因数越接近1,表示电路能量利用效率越高,损耗越小。
而功率因数越小,表示电路中的无用功率越大,能量浪费会增加。
为了提高交流电路的功率因数,可以采取以下措施:1.加装功率补偿设备:例如无功功率补偿装置或者变压器,并通过补偿电容器或者补偿电感器来改善功率因数。
2.选择高功率因数电器设备:在家庭或工业用电中,选择功率因数高的电器设备,可以减少无用功率。
3.控制电压和电流波形:通过采取电压和电流波形调节措施,使得电压和电流的相位差尽量接近零,以达到高功率因数。
总之,功率因数是衡量交流电路能量利用效率的一个重要指标。
通过合适的措施和技术手段,可以改善交流电路的功率因数,提高能量利用效率,减少能源浪费。

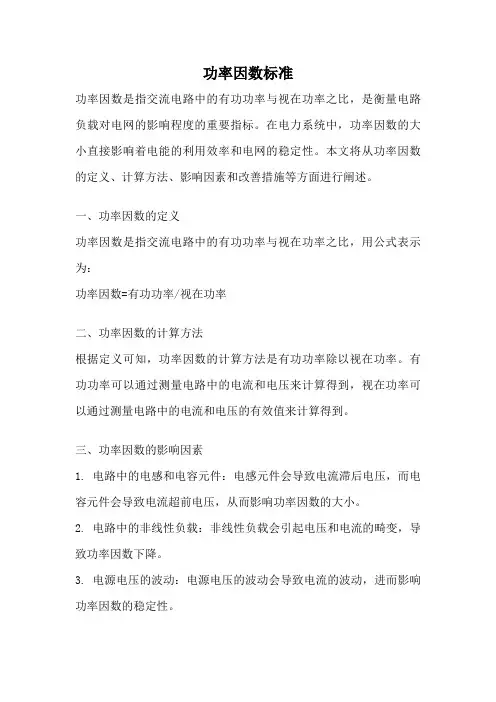

功率因数标准功率因数是指交流电路中的有功功率与视在功率之比,是衡量电路负载对电网的影响程度的重要指标。
在电力系统中,功率因数的大小直接影响着电能的利用效率和电网的稳定性。
本文将从功率因数的定义、计算方法、影响因素和改善措施等方面进行阐述。
一、功率因数的定义功率因数是指交流电路中的有功功率与视在功率之比,用公式表示为:功率因数=有功功率/视在功率二、功率因数的计算方法根据定义可知,功率因数的计算方法是有功功率除以视在功率。
有功功率可以通过测量电路中的电流和电压来计算得到,视在功率可以通过测量电路中的电流和电压的有效值来计算得到。
三、功率因数的影响因素1. 电路中的电感和电容元件:电感元件会导致电流滞后电压,而电容元件会导致电流超前电压,从而影响功率因数的大小。
2. 电路中的非线性负载:非线性负载会引起电压和电流的畸变,导致功率因数下降。
3. 电源电压的波动:电源电压的波动会导致电流的波动,进而影响功率因数的稳定性。
四、功率因数的改善措施1. 使用功率因数校正装置:功率因数校正装置可以通过对电路中的电感和电容元件进行补偿,来提高功率因数的值。
2. 采用有源功率因数校正技术:有源功率因数校正技术通过控制电路中的功率因数校正器件,来实时调整电路的功率因数。
3. 减少非线性负载:采用电路滤波器、谐振电路等方法来减少非线性负载对电路功率因数的影响。
4. 控制电源电压波动:通过使用稳压器、电压调节器等设备来控制电源电压的稳定性,从而提高功率因数的稳定性。
功率因数是衡量交流电路负载对电网影响程度的重要指标。
通过合理计算和改善措施,可以提高功率因数的值,从而提高电能的利用效率和电网的稳定性。
在电力系统中,我们应该重视功率因数的优化和改善,以实现电力资源的高效利用和电网的可靠运行。

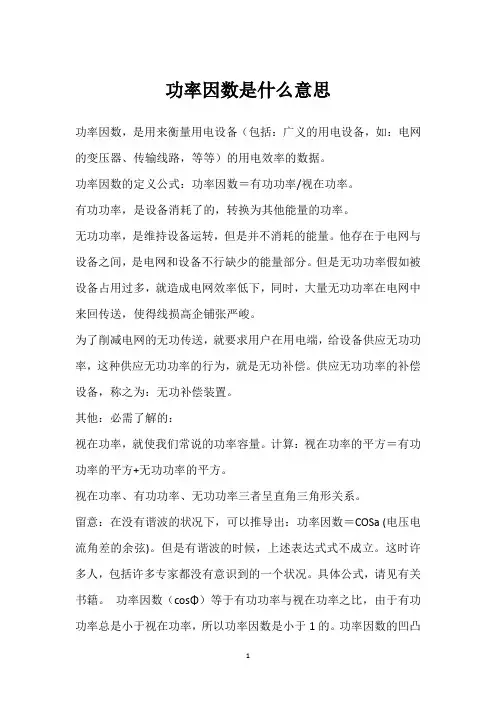

功率因数是什么意思
功率因数,是用来衡量用电设备(包括:广义的用电设备,如:电网的变压器、传输线路,等等)的用电效率的数据。
功率因数的定义公式:功率因数=有功功率/视在功率。
有功功率,是设备消耗了的,转换为其他能量的功率。
无功功率,是维持设备运转,但是并不消耗的能量。
他存在于电网与设备之间,是电网和设备不行缺少的能量部分。
但是无功功率假如被设备占用过多,就造成电网效率低下,同时,大量无功功率在电网中来回传送,使得线损高企铺张严峻。
为了削减电网的无功传送,就要求用户在用电端,给设备供应无功功率,这种供应无功功率的行为,就是无功补偿。
供应无功功率的补偿设备,称之为:无功补偿装置。
其他:必需了解的:
视在功率,就使我们常说的功率容量。
计算:视在功率的平方=有功功率的平方+无功功率的平方。
视在功率、有功功率、无功功率三者呈直角三角形关系。
留意:在没有谐波的状况下,可以推导出:功率因数=COSa (电压电流角差的余弦)。
但是有谐波的时候,上述表达式式不成立。
这时许多人,包括许多专家都没有意识到的一个状况。
具体公式,请见有关书籍。
功率因数(cosΦ)等于有功功率与视在功率之比,由于有功功率总是小于视在功率,所以功率因数是小于1的。
功率因数的凹凸
是对用电部门考核的一个重要的技术指标。
功率因数越高,说明消耗的无功电量越少。
反之,功率因数越低,则消耗的无功电量越多。
所以功率因数的凹凸反映一个用电部门的设备使用状况和有效利用电力的问题,同时也间接反映了用电管理水平。
功率因数的概念及提高功率因数的意义及方法1. 什么是功率因数?说到功率因数,首先得搞清楚这到底是什么鬼。
功率因数,简单来说,就是电力系统里有效功率和视在功率的比值。
就像是你吃饭的时候,光喝汤可不行,得吃肉吃菜才够饱。
有效功率就像是你餐盘里的“饱腹食品”,而视在功率就像是你整个大餐的分量。
功率因数越接近1,表示你这个“餐”吃得越实在,越有营养;反之,功率因数如果很低,就好比吃了一顿“水饺”而已,光顾着填肚子,营养却没跟上。
1.1 功率因数的重要性你可能会问,功率因数不就是个数字吗,至于那么重视?这可大错特错!功率因数直接关系到电费开支,功率因数低了,电力公司可就会收你“罚款”了。
想想,手里有了一张特价票,结果一到结账时,店家却说你得再多交钱,这种感觉就很不爽啊!另外,功率因数低还会导致设备的过热,缩短它们的使用寿命,甚至可能引发一些不必要的事故,真是得不偿失。
2. 提高功率因数的意义那么,提高功率因数有什么好处呢?别急,我慢慢给你说。
2.1 节约电费首先,最直接的好处就是省钱!就像你在超市里打折购物一样,功率因数高了,你的电费自然就低了。
这对企业来说,简直就是节流的好办法,像是在钱包里多塞几张钞票,心里别提有多美滋滋了。
2.2 提升设备效率其次,功率因数高了,设备运转得也更加顺畅。
试想一下,一台机器在低功率因数的状态下运作,简直就是“吃力不讨好”,不仅耗电,还容易出故障。
可一旦把功率因数提高了,机器就像打了鸡血,效率直接提升,使用寿命也更长,这简直就是“事半功倍”的好事!3. 提高功率因数的方法那么,如何提高功率因数呢?这里有几招,教给你!3.1 使用功率因数补偿设备首先,可以考虑使用一些功率因数补偿设备,比如电容器。
这些小家伙就像是你的“私人教练”,帮助你把“水饺”变成真正的“大餐”。
通过安装电容器,能有效地调整电流与电压的关系,从而提高功率因数。
这就像给你的电器加了个“助推器”,真的是一举多得。
什么是功率因数引言在我们日常生活和工作中,经常会听到功率因数这个概念,无论是在家庭用电还是工业生产中都与功率因数有关。
那么,什么是功率因数呢?为了更好地理解功率因数的概念以及它对电路运行的影响,本文将对功率因数进行介绍和解析。
功率因数的含义首先,我们需要明确功率因数的定义。
功率因数是指交流电路中有功功率与视在功率之间的比值。
有功功率是电路中美妙的功率,一般用P表示;视在功率是电路中的总功率,一般用S表示。
功率因数(PF)的计算公式为PF = P / S。
功率因数的取值范围功率因数的取值范围为-1到1之间。
当负载为纯电感时,功率因数为零;当负载为纯电感时,功率因数为1;当负载为纯电阻时,功率因数也为1。
在实际电路中,负载往往是复杂的,功率因数的值可能小于1或大于1。
功率因数的影响功率因数反映了电路中的有功功率与视在功率之间的关系,对电路运行有重要影响。
具体来说,功率因数的大小对电网的运行效率、电路的损耗和电能利用率等方面产生影响。
1.电网运行效率:功率因数越高,电网运行效率越高。
当功率因数接近1时,电网的电流和电压波形接近正弦波,能减小电网的传输损耗。
2.电路损耗:功率因数较低时,电流和电压的相位差较大,导致电路中存在较大的无功功率(无效功率),造成能量的浪费。
3.电能利用率:功率因数越高,电能利用率越高。
当功率因数接近1时,系统中的有用功率占比较大,电能的利用效率较高。
如何提高功率因数实际应用中,我们通常希望功率因数尽可能接近1,以提高电路的效率和能量利用率。
以下是一些提高功率因数的方法:1.安装功率因数校正设备:可以通过安装功率因数校正装置来调整电路的功率因数。
这些装置可以校正电路中的无功功率,使其尽可能接近零,从而提高功率因数。
2.采用电容器补偿:对于功率因数较低的电路,可以采用并联电容器的方式进行补偿。
电容器可以产生与负载电感相反的无功功率,从而提高功率因数。
3.优化电路设计:在电路设计和选择负载设备时,应尽可能选择功率因数较高的设备。

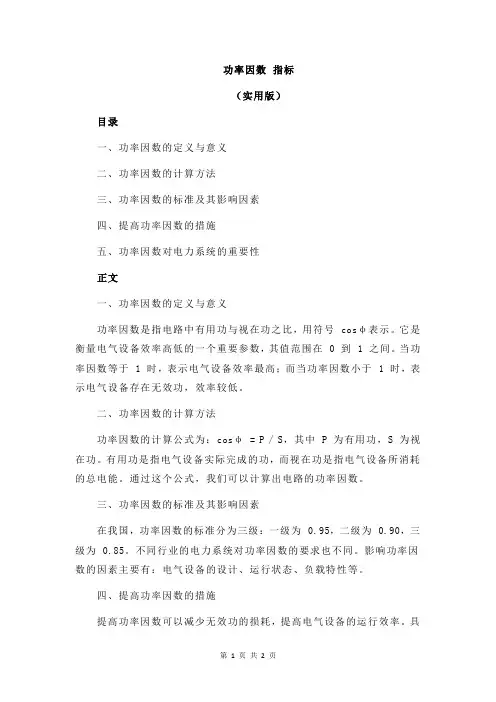

功率因数指标(实用版)目录一、功率因数的定义与意义二、功率因数的计算方法三、功率因数的标准及其影响因素四、提高功率因数的措施五、功率因数对电力系统的重要性正文一、功率因数的定义与意义功率因数是指电路中有用功与视在功之比,用符号 cosφ表示。
它是衡量电气设备效率高低的一个重要参数,其值范围在 0 到 1 之间。
当功率因数等于 1 时,表示电气设备效率最高;而当功率因数小于 1 时,表示电气设备存在无效功,效率较低。
二、功率因数的计算方法功率因数的计算公式为:cosφ = P / S,其中 P 为有用功,S 为视在功。
有用功是指电气设备实际完成的功,而视在功是指电气设备所消耗的总电能。
通过这个公式,我们可以计算出电路的功率因数。
三、功率因数的标准及其影响因素在我国,功率因数的标准分为三级:一级为 0.95,二级为 0.90,三级为 0.85。
不同行业的电力系统对功率因数的要求也不同。
影响功率因数的因素主要有:电气设备的设计、运行状态、负载特性等。
四、提高功率因数的措施提高功率因数可以减少无效功的损耗,提高电气设备的运行效率。
具体措施包括:1.选择高效率的电气设备:在设计阶段,应选用功率因数较高的设备,以降低系统损耗。
2.合理配置无功补偿设备:通过安装并联电容器、静止无功发生器等设备,可以提高系统的功率因数。
3.优化运行方式:合理调整设备的运行参数,使其工作在高效率区,有利于提高功率因数。
4.加强维护管理:定期检查设备的运行状态,及时处理故障,保证设备高效运行。
五、功率因数对电力系统的重要性功率因数对电力系统具有重要意义,主要表现在以下几个方面:1.降低线损:高功率因数意味着较低的无效功损耗,可以减少输电线路的损耗。
2.提高系统稳定性:高功率因数有助于提高电力系统的稳定性,保证供电质量。
3.节约能源:通过提高功率因数,可以减少无效功的损耗,从而实现能源的节约。
4.降低运行成本:高功率因数可以降低设备的运行成本,提高经济效益。

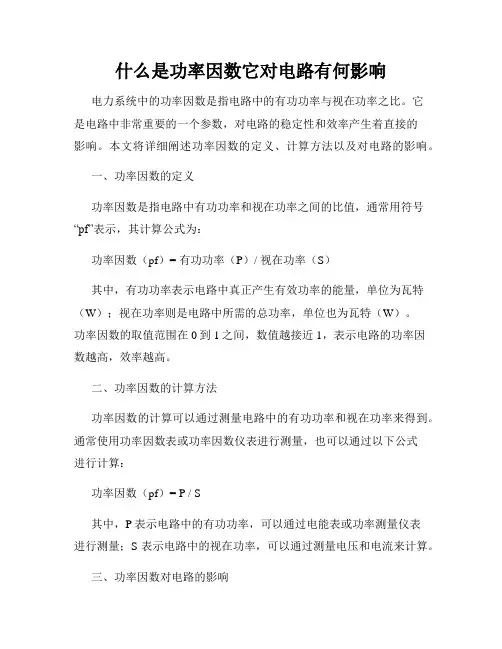

什么是功率因数它对电路有何影响电力系统中的功率因数是指电路中的有功功率与视在功率之比。
它是电路中非常重要的一个参数,对电路的稳定性和效率产生着直接的影响。
本文将详细阐述功率因数的定义、计算方法以及对电路的影响。
一、功率因数的定义功率因数是指电路中有功功率和视在功率之间的比值,通常用符号“pf”表示,其计算公式为:功率因数(pf)= 有功功率(P)/ 视在功率(S)其中,有功功率表示电路中真正产生有效功率的能量,单位为瓦特(W);视在功率则是电路中所需的总功率,单位也为瓦特(W)。
功率因数的取值范围在0到1之间,数值越接近1,表示电路的功率因数越高,效率越高。
二、功率因数的计算方法功率因数的计算可以通过测量电路中的有功功率和视在功率来得到。
通常使用功率因数表或功率因数仪表进行测量,也可以通过以下公式进行计算:功率因数(pf)= P / S其中,P表示电路中的有功功率,可以通过电能表或功率测量仪表进行测量;S表示电路中的视在功率,可以通过测量电压和电流来计算。
三、功率因数对电路的影响功率因数对电路的影响主要体现在以下几个方面:1. 电网负荷:功率因数越高,电路所需的视在功率越小,意味着电网所需的负荷也更小。
这对电网的稳定运行非常重要,能够减少电网的过负荷现象,提高电网的可靠性。
2. 传输损耗:功率因数越低,电路中的视在功率越大,电流也越大。
这样一来,电路中的传输损耗也会增加,导致能源的浪费和电网的负荷增加。
3. 电力设备运行效率:功率因数与电力设备的运行效率密切相关。
功率因数越低,电力设备的工作效率也越低,能量的损耗也越大。
因此,保持高功率因数对于提高电力设备的运行效率非常重要。
4. 谐波干扰:功率因数低的电路会导致谐波电流的产生,这会对电力设备和电网产生干扰。
谐波电流会增加电网的负荷、降低电力设备的寿命,并且可能对其他电气设备造成影响。
综上所述,功率因数在电路中起着重要的作用。
合理控制功率因数能够提高电路的效率和稳定性,减少能源的浪费,并保护电力设备的运行和电网的正常运行。
什么是功率因数引言:功率因数是电力系统中的重要参数,用以衡量交流电路中有功和无功功率的比例。
它不仅在电力传输和供电系统中具有重要意义,也在许多电子设备和工业工程中发挥着重要作用。
本文将详细介绍功率因数的定义、计算方法以及在实际应用中的意义和影响。
1. 功率因数的定义功率因数是指交流电路中有功功率与视在功率之比。
其中,有功功率是指电路中将电能转换为其他能量形式的功率,也是对电路所做的实际功率,通常以单位瓦特(W)表示。
视在功率是指电路中的总功率,包括有功功率和无功功率,通常以单位伏特安培(VA)表示。
2. 功率因数的计算方法计算功率因数的常用方法是通过有功功率与视在功率之间的比值来计算。
具体而言,功率因数(PF)等于有功功率(P)与视在功率(S)的比值,即PF = P / S。
常见的计算公式有:a. 以电流(I)和电压(V)为基础的功率因数计算公式为:PF = P / (VI)。
b. 以电流(I)和电流角(θ)为基础的功率因数计算公式为:PF = cos(θ)。
3. 功率因数的意义和影响功率因数是电力系统运行和电能利用的重要指标,具有以下意义和影响:a. 电力传输效率:功率因数高时,代表电能较充分地转化为有用的有功功率,电力传输效率高,减少了能源浪费。
b. 电网负荷:功率因数低时,代表有较多的无功功率流动,增加了电网的负荷,需要更大的输电和分配能力。
c. 电能消耗:功率因数低时,由于存在较多的无功功率,消耗了更多的电能,增加了用户的电能费用。
d. 设备损耗:功率因数低时,对电力设备的损耗较大,影响设备的寿命和稳定性。
结论:功率因数是用来衡量交流电路中有功功率和视在功率之间关系的重要参数。
通过计算功率因数,可以评估电力系统的效率和设备的负荷。
保持较高的功率因数可以减少电能损耗并提高能源利用效率,对于电力系统的运行和电能消耗具有重要意义。
因此,在电力传输和供电系统、以及电子设备和工业工程中,功率因数的概念和应用需要得到广泛的关注和重视。
功率因数1、功率因数电网中的电力负荷如电动机、变压器等,属于既有电阻又有电感的电感性负载。
电感性负载的电压和电流的相量间存在着一个相位差,通常用相位角φ的余弦cosφ来表示。
cosφ称为功率因数,又叫力率。
功率因数是反映电力用户用电设备合理使用状况、电能利用程度和用电管理水平的一项重要指标。
在交流电路中,电压与电流之间的相位差(∮)角的余弦称为功率因数,用COS∮表示,在数值上等于有功功率和视在功率之比,或电阻与阻抗之比。
即COS∮=P/S=P/(U×I)=(I2R)/(U×I)=R/Z平均功率因数=有功功率/(有功功率2+无功功率2)↑1/2=有功功率/视在功率功率因数分为自然功率因数、瞬时功率因数和加权平均功率因数。
(1)自然功率因数:是指用电设备没有安装无功补偿设备时的功率因数,或者说用电设备本身所具有的功率因数。
自然功率因数的高低主要取决于用电设备的负荷性质,电阻性负荷(白炽灯、电阻炉)的功率因数较高,等于1,而电感性负荷(电动机、电焊机)的功率因数比较低,都小于1。
(2)瞬时功率因数:是指在某一瞬间由功率因数表读出的功率因数。
瞬时功率因数是随着用电设备的类型、负荷的大小和电压的高低而时刻在变化。
(3)加权平均功率因数:是指在一定时间段内功率因数的平均值。
提高功率因数的方法有两种,一种是改善自然功率因数,另一种是安装人工补偿装置。
2、无功功率和有功功率在交流电路中,由电源供给负载的电功率有两种;一种是有功功率,一种是无功功率。
有功功率是保持用电设备正常运行所需的电功率,也就是将电能转换为其他形式能量(机械能、光能、热能)的电功率。
比如:5.5千瓦的电动机就是把5.5千瓦的电能转换为机械能,带动水泵抽水或脱粒机脱粒;各种照明设备将电能转换为光能,供人们生活和工作照明。
有功功率的符号用P表示,单位有瓦(W)、千瓦(kW)、兆瓦(MW)。
无功功率比较抽象,它是用于电路内电场与磁场的交换,并用来在电气设备中建立和维持磁场的电功率。
功率因数功率因数摘要:1.功率因数的定义和意义2.功率因数的计算方法3.功率因数对电力系统的影响4.提高功率因数的方法5.功率因数在我国的应用和重要性正文:一、功率因数的定义和意义功率因数(Power Factor,简称PF)是电力系统中一个重要的技术参数,它反映了有功功率与视在功率之间的比例关系。
简单来说,功率因数就是电路中有用功率与总功率之间的比值。
在电力系统中,功率因数越高,表示电能的利用效率越高,系统的稳定性和经济性也越好。
二、功率因数的计算方法功率因数的计算公式为:功率因数= 有功功率/ 视在功率。
其中,有功功率是指电路中真正产生功效的功率,视在功率是指电路中的总功率,它包括有功功率和无功功率两部分。
无功功率主要是指电路中的电磁场能量和电容器、电感器等元件储存的能量。
三、功率因数对电力系统的影响功率因数对电力系统的稳定性和经济性有重要影响。
首先,功率因数影响电力系统的电压水平。
当功率因数较低时,无功功率较大,电压损耗也较大,可能导致电压偏低,影响电力设备的正常运行。
其次,功率因数影响电力系统的线损。
线损主要包括有功功率损耗和无功功率损耗,当功率因数较低时,无功功率损耗增大,线损也相应增大。
此外,功率因数还影响电力系统的设备投资和运行费用。
高功率因数可以减少电能损耗,降低运行费用,同时也可以减少设备投资。
四、提高功率因数的方法提高功率因数的方法主要有以下几种:1.合理配置电力设备,如采用无功补偿装置,可以有效地减少无功功率,提高功率因数。
2.优化电力系统的运行方式,如调整发电机、变压器等设备的运行参数,使其工作在高效区,可以提高功率因数。
3.加强电力设备的维护和管理,确保设备状态良好,可以降低设备的损耗,提高功率因数。
五、功率因数在我国的应用和重要性在我国,功率因数是电力系统设计和运行管理的重要技术指标。
我国电力行业对功率因数的要求较高,对于一些大型工业企业和重要电力用户,电力部门要求其功率因数达到0.9 以上。
交流电功率因数功率因数(Power Factor)是描述交流电的一个重要参数。
在交流电路中,功率因数反映了电流和电压之间的相位关系,也代表着电路的能效和稳定性。
下面来讲讲功率因数的定义、计算、影响和改善方法等知识。
一、功率因数的定义和计算1.1 定义:功率因数是指电路中有效功率与电路实际功率之比,用符号cosφ 表示,通常称为“cosφ”或简称“功率因数”。
1.2 计算:一般地,功率因数的计算可以采用以下公式:cosφ = P / S,其中 P 表示电路中的实际功率,单位为瓦(W);S 表示电路中的视在功率,单位为伏安乘以安(VA)。
二、功率因数的影响因素2.1 电感性负载:对于电感性负载,其电流和电压之间的相位差等于负载阻抗的反相角,这时功率因数为 lagging。
2.2 电容性负载:对于电容性负载,其电流和电压之间的相位差等于负载阻抗的正相角,这时功率因数为 leading。
2.3 线路电阻:电路中的电阻越大,功率因数越高。
2.4 电源波形:如果电源波形是正弦波,功率因数最大可达1,如果是非正弦波,功率因数会降低。
三、功率因数的改善方法3.1 添加补偿电容:对于 lagging 的负载,可以通过添加并联电容的方式进行补偿,以提高功率因数。
3.2 添加补偿电抗:对于 leading 的负载,可以通过添加并联电感的方式进行补偿,以提高功率因数。
3.3 降低电路电阻:适当调整电路中的电阻,也可以提高功率因数。
3.4 优化用电设备:选用功率因数高、效率好的用电设备,可以提高整个电路的功率因数。
以上就是功率因数的定义、计算、影响因素和改善方法等相关知识介绍。
对于工程中的交流电路,正确理解和应用功率因数的概念,可以有效地提高电路的能效、稳定性和运行安全性。
功率因数tg电力系统中影响负荷容量正确利用的一个主要因素是能量损耗——功率因数。
功率因数是功率有效值与视在功率之间的关系,也就是功率因数tν (tg)的定义。
一. 功率因数的定义功率因数是功率有效值和视在功率之间的关系,它大小取决于负荷和专变器的输入电压和电流的相位差。
因此,功率因数的取值范围在0到1之间,取值越接近0则表示电力损耗越大,取值越接近1则表示损耗越小,取值为1时表示无损耗。
功率因数定义为:tg=1-K=P/(VI)其中K为视在功率与有效功率之比,P为有效功率,V为电压,I 为电流。
二. 功率因数的含义功率因数是电力发电和传输运行中消耗功率和效率的指标,它衡量了电力系统生产大量有效功率时,需要消耗额外视在功率,即为电力损耗的程度。
在电力系统中,功率因数有时也被称为负载因数或需求因数,因为它衡量了负载的真实需求(有效功率)和实际消耗(视在功率)之比。
只有达到足够高的功率因数,才能保证电力系统的高效运行,从而有效的合理利用发电装置的功率能力,减少损耗。
三. 功率因数的规范要求1. 一般规定各种负载应严格控制功率因数范围,并符合有关规定。
一般来说,电力因数值越大,说明利用负荷的功率能力就越好,越能够节约能源和减少损耗。
2. 根据行业标准的要求,大工厂的单位电力因数最低要求是0.85以上,农业和部分居民用电则最低规定要求功率因数大于0.9。
3. 一般发电厂有效负荷要求功率因数大于0.90,而机动化变电站交流输电线通过的有效功率要求功率因数不低于0.95。
电务部门对每个变电站四次调节设备都要求功率因数大于0.90。
四.调节功率因数的措施1、加装变压器:变压器增加电容量,可以改变电流的发生,从而影响电力因数的变化。
2、安装静止变压器:静止的变压器可以调节负荷的功率因数,并且静止变压器可以提供整流功能,有助于改善电力因数。
3、使用旁路技术:在调节和控制电力因数的时候,可以通过旁路技术来运行设备,降低能量损耗,从而提高电力因数。
功率因数最简单三个公式
嘿,咱来说说功率因数的三个最简单公式哈!
第一个公式就是:功率因数=有功功率÷视在功率。
比如说,你家里的
电器,有功功率就像是你真正用上的电,视在功率呢就好比是总提供的电,那功率因数就是看你这电用得有多高效啦。
就好像跑步,你跑的实际路程和计划要跑的总路程的比例一样,懂了吧?
第二个公式:视在功率=有功功率÷功率因数。
这就好比说是知道了你
实际用上的电和用电效率,就能算出总共给了你多少电呀。
就跟做蛋糕似的,知道用了多少材料和做出的蛋糕的品质,就能反推出一开始有多少原料嘞。
第三个公式:有功功率=视在功率×功率因数。
哎呀,这个就像是你知
道了总电量和用电效率,就能明白真正用上的电有多少啦。
好比说你要去一个地方,知道了路程和你走的速度,不就知道你实际走了多远嘛。
咋样,这三个公式不难理解吧?这样一看,功率因数是不是还挺有意思的呀!。
------------------------------------------------------------------------一、什么是功率因素补偿,什么是功率因素校正:功率因素补偿:在上世纪五十年代,已经针对因具有感性负载的交流用电器具的电压和电流不同相(图1)而引起的供电效率低下,提出了改进方法(由于感性负载的电流滞后所加电压,电压和电流的相位不同,使供电线路的负担加重,导致供电线路效率下降,这就要求在感性用电器具上并联一个电容器,用以调整该用电器具的电压、电流相位特性。
例如:当时要求所使用的40W日光灯必须并联一个4.75μF的电容器)。
用电容器并联在感性负载的两端,利用电容上电流超前电压的特性,用以补偿电感上电流滞后电压的特性,使总的特性接近于阻性,从而改善效率低下的方法叫做功率因素补偿(交流电的功率因素可以用电源电压与负载电流两者相位角的余弦函数值cosφ表示)。
图1 在具有感性负载中供电线路中电压和电流的波形从上世纪80年代起,用电器具大量采用效率高的开关电源,由于开关电源都是在整流后,用一个大容量的滤波电容使该用电器具的负载特性呈现容性,这就造成了交流220V 在对该用电器具供电时,由于滤波电容的充、放电作用,在其两端的直流电压上出现略呈锯齿波的纹波。
滤波电容上电压的最小值远非为零,与其最大值(纹波峰值)相差并不多;根据整流二极管的单向导电性,只有在AC线路电压瞬时值高于滤波电容上的电压时,整流二极管才会因正向偏置而导通,而当AC输入电压瞬时值低于滤波电容上的电压时,整流二极管因反向偏置而截止。
也就是说,在AC线路电压的每个半周期内,只是在其峰值附近,二极管才会导通;虽然AC输入电压仍大体保持正弦波波形,但AC输入电流却呈高幅值的尖峰脉冲,如图2所示。
这种严重失真的电流波形含有大量的谐波成份,引起线路功率因素严重下降。
在正半个周期内(180º),整流二极管的导通角大大小于180º,甚至只有30º~70º;由于要保证负载功率的要求,在极窄的导通角期间,会产生极大的导通电流,使供电电路中的供电电流呈脉冲状态。
功率因数的详细讲解功率因数的详细讲解例如:设备功率为100个单位,也就是说,有100个单位的功率输送到设备中。
然而,因大部分电器系统存在固有的无功损耗,只能使用70个单位的功率。
很不幸,虽然仅仅使用70个单位,却要付100个单位的费用。
在这个例子中,功率因数是0.7 (如果大部分设备的功率因数小于0.9时,将被罚款),这种无功损耗主要存在于电机设备中(如鼓风机、抽水机、压缩机等),又叫感性负载。
功率因数是马达效能的计量标准。
( 2) 基本回答:每种电机系统均消耗两大功率,分别是真正的有用功(叫千瓦)及电抗性的无用功。
功率因数是有用功与总功率间的比率。
功率因数越高,有用功与总功率间的比率便越高,系统运行则更有效率。
(3) 高级回答:在感性负载电路中,电流波形峰值在电压波形峰值之后发生。
两种波形峰值的分隔可用功率因数表示。
功率因数越低,两个波形峰值则分隔越大。
保尔金能使两个峰值重新接近在一起,从而提高系统运行效率。
功率因数是交流电路的重要技术数据之一。
功率因数的高低,对于电气设备的利用率和分析、研究电能消耗等问题都有十分重要的意义。
所谓功率因数,是指任意二端网络(与外界有二个接点的电路)两端电压U与其中电流I之间的位相差的余弦。
在二端网络中消耗的功率是指平均功率,也称为有功功率,它等于:P=UIcosΦ由此可以看出,电路中消耗的功率P,不仅取决于电压V与电流I 的大小,还与功率因数有关。
而功率因数的大小,取决于电路中负载的性质。
对于电阻性负载,其电压与电流的位相差为0,因此,电路的功率因数最大();而纯电感电路,电压与电流的位相差为π/2,并且是电压超前电流;在纯电容电路中,电压与电流的位相差则为-(π/2),即电流超前电压。
在后两种电路中,功率因数都为0。
对于一般性负载的电路,功率因数就介于0与1之间。
一般来说,在二端网络中,提高用电器的功率因数有两方面的意义,一是可以减小输电线路上的功率损失;二是可以充分发挥电力设备(如发电机、变压器等)的潜力。
功率因数的详细讲解
例如:设备功率为100个单位,也就是说,有100个单位的功率输送到设备中。
然而,因大部分电器系统存在固有的无功损耗,只能使用70个单位的功率。
很不幸,虽然仅仅使用70个单位,却要付100个单位的费用。
在这个例子中,功率因数是0.7 (如果大部分设备的功率因数小于0.9时,将被罚款),这种无功损耗主要存在于电机设备中(如鼓风机、抽水机、压缩机等),又叫感性负载。
功率因数是马达效能的计量标准。
( 2) 基本回答:每种电机系统均消耗两大功率,分别是真正的有用功(叫千瓦)及电抗性的无用功。
功率因数是有用功与总功率间的比率。
功率因数越高,有用功与总功率间的比率便越高,系统运行则更有效率。
(3) 高级回答:在感性负载电路中,电流波形峰值在电压波形峰值之后发生。
两种波形峰值的分隔可用功率因数表示。
功率因数越低,两个波形峰值则分隔越大。
保尔金能使两个峰值重新接近在一起,从而提高系统运行效率。
功率因数是交流电路的重要技术数据之一。
功率因数的高低,对于电气设备的利用率和分析、研究电能消耗等问题都有十分重要的意义。
所谓功率因数,是指任意二端网络(与外界有二个接点的电路)两端电压U与其中电流I
之间的位相差的余弦。
在二端网络中消耗的功率是指平均功率,也称为有功功率,它等于:
P=UIcosΦ
由此可以看出,电路中消耗的功率P,不仅取决于电压V与电流I的大小,还与功率因数有关。
而功率因数的大小,取决于电路中负载的性质。
对于电阻性负载,其电压与电流的位相差为0,因此,电路的功率因数最大();而纯电感电路,电压与电流的位相差为π/2,并且是电压超前电流;在纯电容电路中,电压与电流的位相差则为-(π/2),即电流超前电压。
在后两种电路中,功率因数都为0。
对于一般性负载的电路,功率因数就介于0与1之间。
一般来说,在二端网络中,提高用电器的功率因数有两方面的意义,一是可以减小输电线路上的功率损失;二是可以充分发挥电力设备(如发电机、变压器等)的潜力。
因为用电器总是在一定电压U和一定有功功率P的条件下工作,由公式
I=P/UcosΦ
可知,功率因数过低,就要用较大的电流来保障用电器正常工作,与此同时输电线路上输电电流增大,从而导致线路上焦耳热损耗增大。
另,在输电线路的电阻上及电源的内组上的电压降,都与用电器中的电流成正比,增大电流必然增大在输电线路和电源内部的电压损失。
因此,提高用电器的功率因数,可以减小输电电流,进而减小了输电线路上的功率损失。
提高功率因数,可以充分发挥电力设备的潜力,这也不难理解。
因为任何电力设备,工作时总是在一定的额定电压和额定电流限度内。
工作电压超过额定值,会威胁设备的绝缘性能;工作电流超过额定值,会使设备内部温度升得过高,从而降低了设备的使用寿命。
对于电力设备,电压与电流额定值的乘积,称为这台设备的额定视在功率S额即
S额=U额I额
也称它为设备的容量,对于发电机来说,这个容量就是发电机可能输出的最大功率,它标志着发电机的发电潜力,至于发电机实际输出多大功率,就跟用电器的功率因数有关,用电器消耗的功率为
P=S额cosΦ
功率因数高,表示有功功率占额定视在功率的比例大,发电机输出的电能被充分地利用了。
例如,发电机的容量若为15000千伏安,当电力系统的功率因数由0.6提高到0.8时,就可以使发电机实际发电能力提高3000千瓦,这不正是发挥了发电机的潜力吗?设备
的利用也更合理。
从这个角度来讲,功率因数可以表示为有功功率与机在功率的比值,即cosΦ=P/S额
如何提高功率因数,是电力工业中需要认真考虑的一个重要而又实际的问题。
在平常遇到的电感性负载的电路中,例如日光灯电路,一般采用并联合适的电容器来提高整个电路的功率因数。
至于如何提高电器设备本身的功率因数,在生产技术中有很多方法,但这是一个比较专门的问题,。
