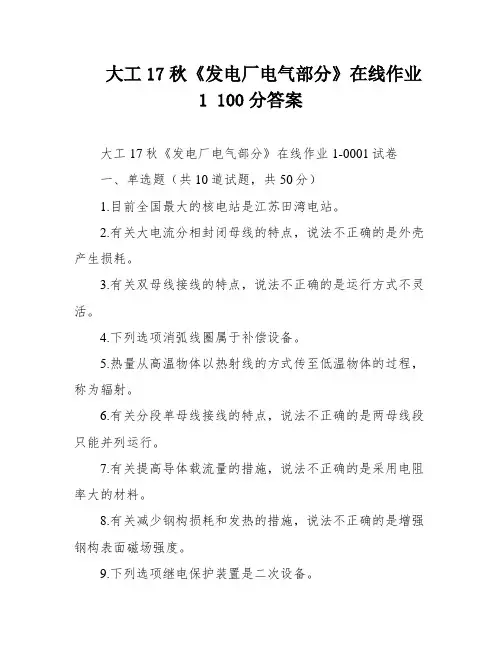

大工17秋《发电厂电气部分》在线作业1 100分答案大工17秋《发电厂电气部分》在线作业1-0001试卷一、单选题（共10道试题，共50分）1.目前全国最大的核电站是江苏田湾电站。
2.有关大电流分相封闭母线的特点，说法不正确的是外壳产生损耗。
3.有关双母线接线的特点，说法不正确的是运行方式不灵活。
4.下列选项消弧线圈属于补偿设备。
5.热量从高温物体以热射线的方式传至低温物体的过程，称为辐射。
6.有关分段单母线接线的特点，说法不正确的是两母线段只能并列运行。
7.有关提高导体载流量的措施，说法不正确的是采用电阻率大的材料。
8.有关减少钢构损耗和发热的措施，说法不正确的是增强钢构表面磁场强度。
9.下列选项继电保护装置是二次设备。
10.下列选项有关无汇流母线的主接线的特点，说法不正确的是配电装置占地面积大。
二、判断题（共10道试题，共50分）1.一台半断路器接线又可以称为3/2接线。
对。
2.有两组工作母线的接线称为双母线接线。
对。
3.当只有两台主变压器和两回输电线路时，采用单元接线，所用断路器数量最少。
错。
4.电弧是一种自持放电现象。
对。
5.以天然气为燃料的燃气轮机和联合循环发电，具有工期短、效率较低的特点。
错。
6.导体短时发热时，导体产生的全部热量都用来使导体温度升高。
对。
正确答案:A7.导体的电动力分布是不均匀的，中间部分的电动力较小，两端较大。
8.风能是可再生能源，但是不能直接储存，属于一种过程性能源。
9.钢构中的损耗和发热与钢构表面的磁场强度有关。
10.电力系统由发电厂、变电所、线路和用户组成。

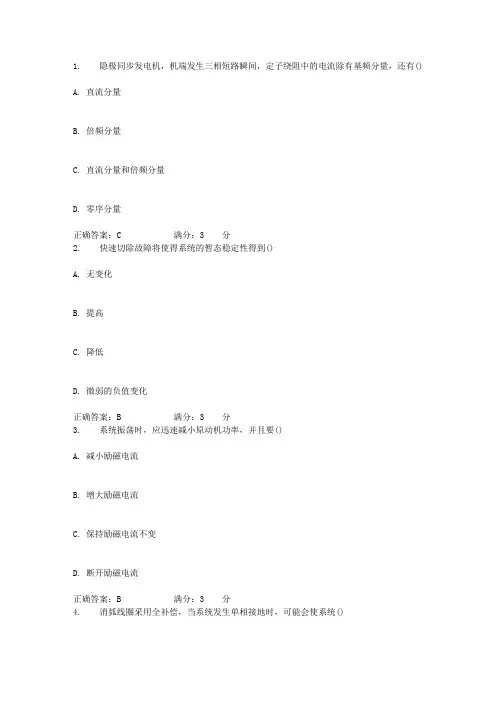

1. 隐极同步发电机，机端发生三相短路瞬间，定子绕阻中的电流除有基频分量，还有()A. 直流分量B. 倍频分量C. 直流分量和倍频分量D. 零序分量正确答案：C 满分：3 分2. 快速切除故障将使得系统的暂态稳定性得到()A. 无变化B. 提高C. 降低D. 微弱的负值变化正确答案：B 满分：3 分3. 系统振荡时，应迅速减小原动机功率，并且要()A. 减小励磁电流B. 增大励磁电流C. 保持励磁电流不变D. 断开励磁电流正确答案：B 满分：3 分4. 消弧线圈采用全补偿，当系统发生单相接地时，可能会使系统()A. 产生谐振B. 失去稳定C. 保护误动D. 接地电流增加正确答案：A 满分：3 分5. 调压措施中，串联补偿电容可以改变网络参数()，从而减小电压损耗A. 电阻RB. 功率PC. 电抗XD. 电导G正确答案：C 满分：3 分6. 采用分裂导线的目的是()A. 减小电抗B. 增大电抗C. 减小电纳D. 增大电阻正确答案：A 满分：3 分7. 当负序电流流过网络时，一定会在网络中产生()电压降A. 正序B. 负序C. 零序D. 三序正确答案：B 满分：3 分8. 自动调节励磁装置可以()，因而可以提高系统的稳定性A. 提高发电机电势B. 稳定发电机电势C. 降低发电机电势D. 减少原动机功率PT正确答案：A 满分：3 分9. 双绕组变压器，Γ型等值电路中的导纳为()A. GT+jBTB. -GT-jBTC. GT-jBTD. -GT+jBT正确答案：C 满分：3 分10. 系统的无功功率平衡将影响()A. 系统频率B. 节点电压水平C. 有功平衡D. 系统谐波正确答案：B 满分：3 分1. 衡量电力系统运行经济性的主要指标是（）。
A. 燃料消耗率B. 厂用电率C. 网损率D. 电压畸变率正确答案：ABC 满分：4 分2. 减小系统电抗的措施有（）。
A. 采用分裂导线B. 采用串联电容补偿C. 采用并联电容补偿D. 改善系统结构及设置中间补偿设备正确答案：ABD 满分：4 分3. 电力线路的电气参数包含（）。

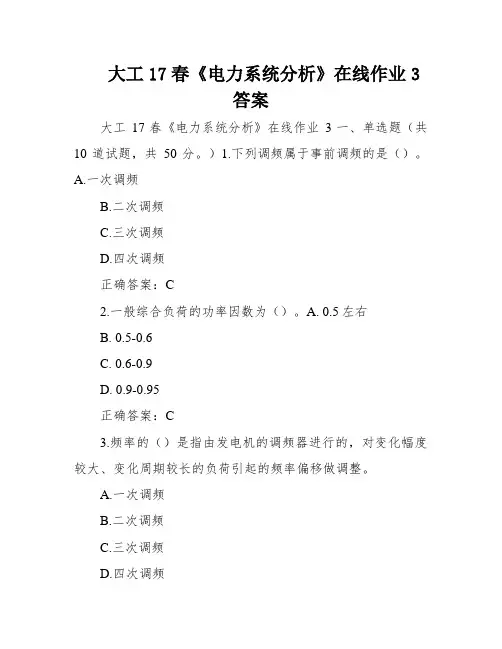

大工17春《电力系统分析》在线作业3答案大工17春《电力系统分析》在线作业3一、单选题（共10道试题，共50分。
）1.下列调频属于事前调频的是（）。
A.一次调频B.二次调频C.三次调频D.四次调频正确答案：C2.一般综合负荷的功率因数为（）。
A. 0.5左右B. 0.5-0.6C. 0.6-0.9D. 0.9-0.95正确答案：C3.频率的（）是指由发电机的调频器进行的，对变化幅度较大、变化周期较长的负荷引起的频率偏移做调整。
A.一次调频B.二次调频C.三次调频D.四次调频正确答案：B4.频率的（）是针对变化幅度较小、变化周期较短的负荷引起的频率偏移进行调整。
A.一次调频B.二次调频C.三次调频D.四次调频精确答案：A5.对电力系统进行暂态稳定分析时，我们假设（）。
A.忽略发电机定子电流的非周期分量 B.忽略暂态过程中发电机的附加损耗 C.不对称短路时，不计负序和零序电流的影响 D.以上都正确正确答案：D6.在分析静态稳定时，由于考虑的是小干扰，定子电磁暂态过程不强烈，故此时发电机电抗为（）。
A.同步电抗B.暂态电抗C.异步电抗D.同步电抗或暂态电抗精确答案：A7.一般要求电力系统事故后静态稳定储备系数不小于（）。
A. 10%B. 10%-15%C. 12%-15%D. 15%正确答案：A8.下列关于顺调压电压调整方式说法正确的是（）。
A.高峰负荷时允许中枢点电压略高 B.低峰负荷时允许中枢点电压略低 C.高峰负荷时允许中枢点电压略低 D.高、低峰负荷时中枢点电压基本不变正确答案：C9.下列参量中不属于电力系统电磁参量的是（）。
A.功率B.电流C.相对角位移D.电压正确答案：C10.当原动机输入功率大于定子输出功率时，（）。
A.ω增大，f增大B.ω增大，f减小C.ω减小，f减小D.ω减小，f增大正确答案：A大工17春《电力系统分析》在线功课3二、判别题（共10道试题，共50分。
）1.因为出产、生活、景象等变化引起的负荷变动有很大的有时性，周期很短。

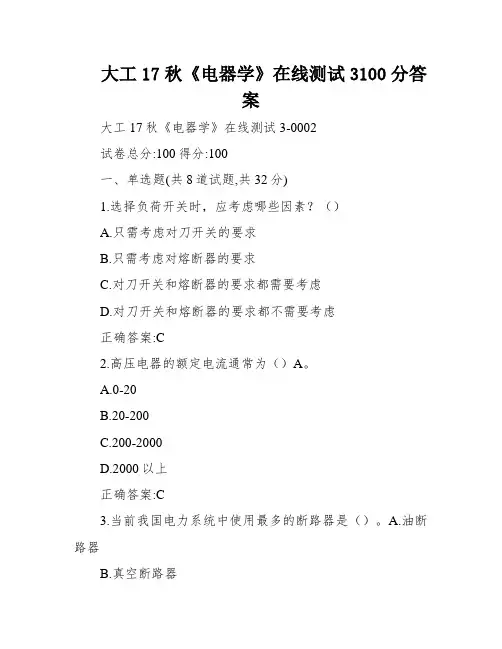

大工17秋《电器学》在线测试3100分答案大工17秋《电器学》在线测试3-0002试卷总分:100得分:100一、单选题(共8道试题,共32分)1.选择负荷开关时，应考虑哪些因素？（）A.只需考虑对刀开关的要求B.只需考虑对熔断器的要求C.对刀开关和熔断器的要求都需要考虑D.对刀开关和熔断器的要求都不需要考虑正确答案:C2.高压电器的额定电流通常为（）A。
A.0-20B.20-200C.200-2000D.2000以上正确答案:C3.当前我国电力系统中使用最多的断路器是（）。
A.油断路器B.真空断路器C.气吹断路器D.磁吹断路器正确答案:A4.（）是熔断器的核心部分。
A.绝缘管B.填料C.熔体D.导电触头正确答案:C5.下列哪项使用石英砂作为其填充材料？（）A.跌落式熔断器B.限流式熔断器C.万能式熔断器D.以上都未使用精确谜底:B6.下列关于SF6断路器强灭弧能力的原因中，哪项可以对电弧电流自然过零后的消电离极为有利？（）A.散热能力强B.电弧压降小C.电弧柱细D.SF6气体的负电性正确答案:D7.六氟化硫气体在常温下的不乱性与氮气的不乱性相比，关系如何？（）A.前者不乱性超过后者B.二者相当C.前者稳定性不如后者D.以上说法都不精确正确答案:A8.对于有限流作用的熔断器，限流系数越小，则限流能力（）。
A.越强B.不产生变化C.越弱D.随机变化正确答案:A二、多选题(共8道试题,共40分)1.下列属于低压组合电器的是（）。
A.熔断器式刀开关B.熔断器式隔离器C.起动器D.变阻器精确谜底:ABCD2.额定分断能力的规定使用条件包括哪几项？（）A.线路电压B.线路电流C.功率因数D.时间常数精确谜底:ACD3.下列负荷开关中哪些宜用于额定电压为35kV及以下的高压线路中？（）A.六氟化硫式B.真空式C.油浸式D.压气式正确答案:CD4.液压机构运行中的常见妨碍有（）。
A.拒合B.拒分C.液压泵频繁起动D.储压筒油压过高精确谜底:ABCD5.高压断路器按操动能源辨别，随着能源形式不同，操动机构可分类为（）等。

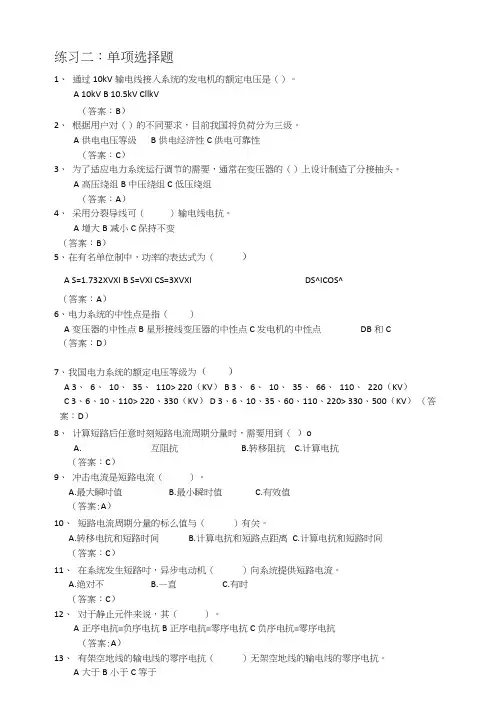

练习二：单项选择题1、通过10kV输电线接入系统的发电机的额定电压是（）。
A 10kVB 10.5kV CllkV（答案：B）2、根据用户对（）的不同要求，目前我国将负荷分为三级。
A供电电压等级B供电经济性C供电可靠性（答案：C）3、为了适应电力系统运行调节的需要，通常在变压器的（）上设计制造了分接抽头。
A高压绕组B中压绕组C低压绕组（答案：A）4、采用分裂导线可（）输电线电抗。
A增大B减小C保持不变（答案：B）5、在有名单位制中，功率的表达式为（）A S=1.732XVXIB S=VXI CS=3XVXI DS^ICOS^（答案：A）6、电力系统的中性点是指（）A变压器的中性点B星形接线变压器的中性点C发电机的中性点DB和C（答案：D）7、我国电力系统的额定电压等级为（）A 3、6、10、35、110> 220（KV）B 3、6、10、35、66、110、220（KV）C 3、6、10、110> 220、330（KV）D 3、6、10、35、60、110、220> 330、500（KV）（答案：D）8、计算短路后任意时刻短路电流周期分量时，需要用到（）oA.互阻抗B.转移阻抗C.计算电抗（答案：C）9、冲击电流是短路电流（）。
A.最大瞬吋值B.最小瞬时值C.有效值（答案:A）10、短路电流周期分量的标么值与（）有关。
A.转移电抗和短路时间B.计算电抗和短路点距离C.计算电抗和短路时间（答案：C）11、在系统发生短路吋，异步电动机（）向系统提供短路电流。
A.绝对不B.—直C.有时（答案：C）12、对于静止元件来说，其（）。
A正序电抗=负序电抗B正序电抗=零序电抗C负序电抗=零序电抗（答案:A）13、有架空地线的输电线的零序电抗（）无架空地线的输电线的零序电抗。
A大于B小于C等于（答案：B）14、 系统中所有电力用户的用电设备所消耗的电功率总和称Z 为（）。
A 综合用电负荷B 供电负荷C 发电负荷（答案：A ）15、 供电负荷加上发电厂厂用电消耗的功率称之为（ ）oA 综合用电负荷B 电力系统负荷C 发电负荷（答案：C ）16、 计算机计算电力系统潮流时，PQ 节点是指给定该节点（）的节点。

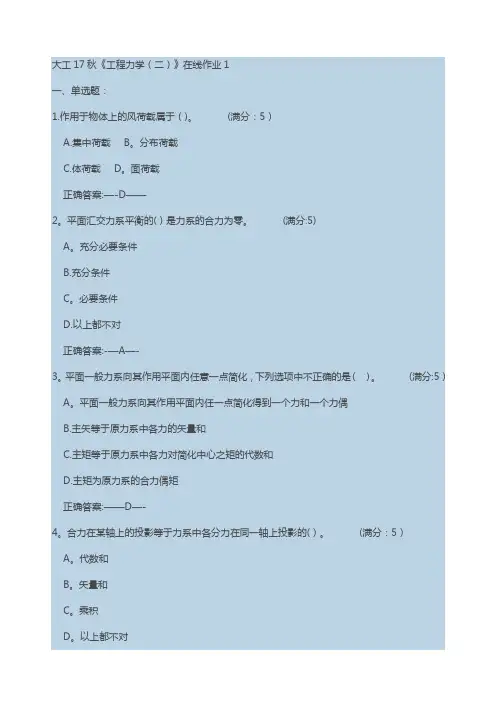

大工17秋《工程力学（二）》在线作业1一、单选题：1.作用于物体上的风荷载属于（)。
(满分：5）A.集中荷载 B。
分布荷载C.体荷载 D。
面荷载正确答案:—-D——2。
平面汇交力系平衡的(）是力系的合力为零。
(满分:5)A。
充分必要条件B.充分条件C。
必要条件D.以上都不对正确答案:-—A—-3。
平面一般力系向其作用平面内任意一点简化，下列选项中不正确的是（）。
(满分:5） A。
平面一般力系向其作用平面内任一点简化得到一个力和一个力偶B.主矢等于原力系中各力的矢量和C.主矩等于原力系中各力对简化中心之矩的代数和D.主矩为原力系的合力偶矩正确答案:——D—-4。
合力在某轴上的投影等于力系中各分力在同一轴上投影的(）。
(满分：5）A。
代数和B。
矢量和C。
乘积D。
以上都不对正确答案:—-A-—5。
两端固支等截面细长压杆的长度因数为( ）。
（满分:5)A.0.5B.0。
7C.1D.2正确答案:——A—-二、多选题:6。
二力平衡的充分必要条件包括（）. (满分:5)A。
二力等值B。
反向C.共线D。
作用于同一点正确答案:——A、B、C——7.根据梁的约束特点不同进行分类,常见的静定梁形式有（）. （满分：5)A.简支梁B.悬臂梁C。
外伸梁D.纯弯曲梁正确答案:——A、B、C—-8.平面汇交力系的合成方法有两种，分别是(）。
(满分：5）A.几何法B。
算数法D。
综合法正确答案：——A、C——9.下列结论不正确的是（）。
(满分:5)A.内力为应力的代数和B.应力是内力的平均值C。
应力是内力的集度D.内力必大于应力正确答案:--A、B、D——10。
杆件在外力作用下,其基本变形形式有（）。
(满分：5）A.轴向拉伸或压缩B.剪切C.扭转D.弯曲正确答案:--A、B、C、D——三、判断题：11。
超静定结构就是在任意荷载作用下,其支座反力和内力可由平衡条件唯一确定的结构. (满分：5）A。
错误B。
正确正确答案:——A--12.平面图形对任一轴的惯性矩恒为正. （满分:5）A。

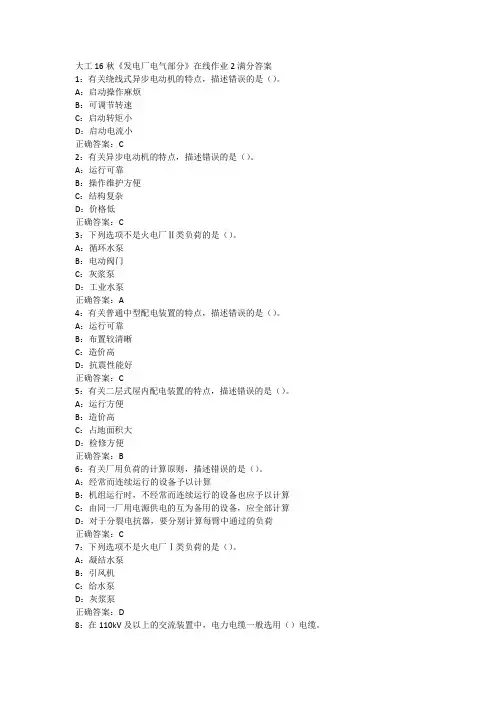

大工16秋《发电厂电气部分》在线作业2满分答案1：有关绕线式异步电动机的特点，描述错误的是（）。
A：启动操作麻烦B：可调节转速C：启动转矩小D：启动电流小正确答案：C2：有关异步电动机的特点，描述错误的是（）。
A：运行可靠B：操作维护方便C：结构复杂D：价格低正确答案：C3：下列选项不是火电厂Ⅱ类负荷的是（）。
A：循环水泵B：电动阀门C：灰浆泵D：工业水泵正确答案：A4：有关普通中型配电装置的特点，描述错误的是（）。
A：运行可靠B：布置较清晰C：造价高D：抗震性能好正确答案：C5：有关二层式屋内配电装置的特点，描述错误的是（）。
A：运行方便B：造价高C：占地面积大D：检修方便正确答案：B6：有关厂用负荷的计算原则，描述错误的是（）。
A：经常而连续运行的设备予以计算B：机组运行时，不经常而连续运行的设备也应予以计算C：由同一厂用电源供电的互为备用的设备，应全部计算D：对于分裂电抗器，要分别计算每臂中通过的负荷正确答案：C7：下列选项不是火电厂Ⅰ类负荷的是（）。
A：凝结水泵B：引风机C：给水泵D：灰浆泵正确答案：D8：在110kV及以上的交流装置中，电力电缆一般选用（）电缆。
A：单芯B：双芯C：三芯D：四芯正确答案：A9：下列选项不是厂用Ⅲ类负荷的是（）。
A：油处理室的负荷B：电动阀门C：修配车间的负荷D：试验室的负荷正确答案：B10：有关直流电动机的特点，描述错误的是（）。
A：启动转矩大B：启动电流小C：运行可靠性低D：消耗电能多正确答案：D11：所用电系统中动力与照明可以合用一个电源。
A：错误B：正确正确答案：B12：为了简化厂用接线和运行维护方便，厂用电压等级不宜过多。
A：错误B：正确正确答案：B13：由于电力系统采取各种调压措施，电网的最高运行电压通常不超过电网额定电压的20%。
A：错误B：正确正确答案：A14：对于大容量机组，厂用工作电源发生事故而被切除时，备用电源需要人工启动后投入。
A：错误B：正确正确答案：A15：单层式屋内配电装置的特点是造价低，但检修不方便。

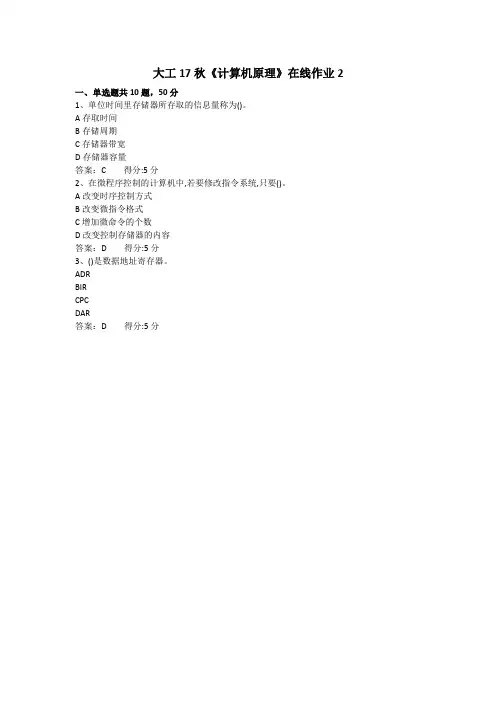

大工17秋《计算机原理》在线作业2一、单选题共10题，50分1、单位时间里存储器所存取的信息量称为()。
A存取时间B存储周期C存储器带宽D存储器容量答案：C得分:5分2、在微程序控制的计算机中,若要修改指令系统,只要()。
A改变时序控制方式B改变微指令格式C增加微命令的个数D改变控制存储器的内容答案：D得分:5分3、()是数据地址寄存器。
ADRBIRCPCDAR答案：D得分:5分4、计算机的运算精度取决于()。
A机器字长B指令字长度C存储器容量D存取时间答案：A得分:5分5、下列不属于微指令结构设计所追求的目标的是()。
A提高微程序的执行速度B提高微程序设计的灵活性C缩短微指令的长度D增大控制存储器的容量答案：D得分:5分6、程序控制器PC属于()。
A运算器B控制器C存储器DI/O接口答案：B得分:5分7、若计算机的字长为4个字节,则表明该机器()。
A能处理的数值最大为4位十进制数B能处理的数值最多由4位二进制数组成C在CPU中能够作为一个整体处理32位的二进制代码D在CPU中运算的结果最大为2的32次方答案：C得分:5分8、在cache的地址映射中,若一个主存块只能拷贝到cache的一个特定行位置上去的多对一映射方式为()。
A全相联映射B直接映射C组相联映射D混合映射答案：B得分:5分9、能够改变程序执行顺序的是()。
A数据传送类指令B移位操作类指令C输入输出类指令D转移类指令答案：D得分:5分10、在指令格式中采用扩展码的设计方案主要是为了()。
A减少指令字长度B增加指令字长度C保持指令字长度不变而增加指令操作的数量D保持指令字长度不变而增加寻址空间答案：C得分:5分二、判断题共10题，50分1、相对于内存来说,外存的存储容量大,但存取速度慢。
A对B错答案：A得分:5分2、带宽是衡量数据传输速率的重要技术指标。
A对B错答案：A得分:5分3、高级语言与计算机的硬件结构及指令系统关系密切。
A对B错答案：B得分:5分4、CPU的命中率与cache的容量、组织方式、程序的行为有关,与块的大小无关。

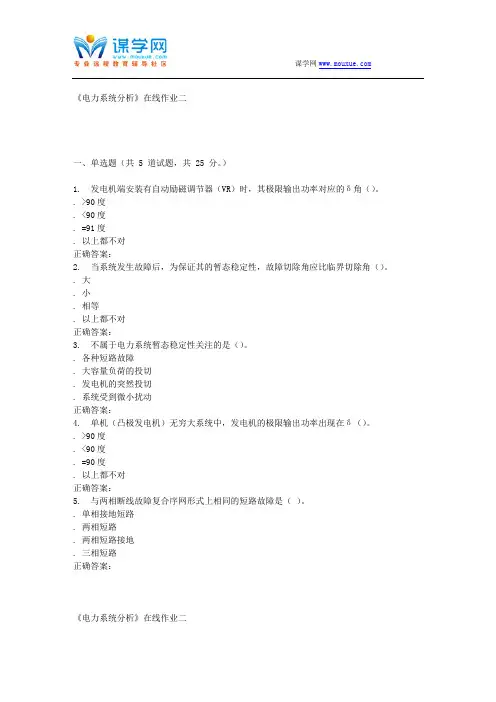

《电力系统分析》在线作业二一、单选题（共 5 道试题，共 25 分。
）1. 发电机端安装有自动励磁调节器（VR）时，其极限输出功率对应的δ角（）。
. >90度. <90度. =91度. 以上都不对正确答案：2. 当系统发生故障后，为保证其的暂态稳定性，故障切除角应比临界切除角（）。
. 大. 小. 相等. 以上都不对正确答案：3. 不属于电力系统暂态稳定性关注的是（）。
. 各种短路故障. 大容量负荷的投切. 发电机的突然投切. 系统受到微小扰动正确答案：4. 单机（凸极发电机）无穷大系统中，发电机的极限输出功率出现在δ（）。
. >90度. <90度. =90度. 以上都不对正确答案：5. 与两相断线故障复合序网形式上相同的短路故障是（）。
. 单相接地短路. 两相短路. 两相短路接地. 三相短路正确答案：《电力系统分析》在线作业二二、判断题（共 15 道试题，共 75 分。
）1. 系统负荷节点电压水平越高，则其电压稳定性水平也相应越高。
. 错误. 正确正确答案：2. 电力系统是稳定的，那么电力系统也是安全的。
. 错误. 正确正确答案：3. 系统静态稳定储备系数越大，则表明系统运行点距失稳点越远，因此该系数越大越好。
. 错误. 正确正确答案：4. 进行电力系统暂态稳定性分析时，暂态能量函数法由于运算速度快，并且可以作为较长时间内暂态稳定性的判据，从而被广泛采用。
. 错误. 正确正确答案：5. 电力系统暂态稳定性主要研究系统出现各种故障后的运行状况。
. 错误. 正确正确答案：6. 单机无穷大系统中，当在发电机母线出口发生一回线短路时，系统的功率特性曲线将降低。
. 错误. 正确正确答案：7. 当发电机空载运行时，若发电机转子轴受到一个额定转矩的持续推动，转子轴从静止状态加速到额定转速所需时间，数值上等于发电机的惯性时间常数。
. 错误. 正确正确答案：8. 发电机进相运行时，会引起发电机定子电流加大和定子端部温度升高等问题，此时可以在发电机母线端部加装并联电抗器。
大工17春《电力系统分析》在线作业1试卷总分:100 得分:100一、单选题(共10 道试题,共50 分)1. 发电机额定电压是线路电压等级的（）倍。
A. 0.95B. 1C. 1.05D. 1.1满分：5 分正确答案:C2. 下列关于标幺值等值网络优点说法正确的是（）。
A. 可通过基准电压的选取，消去等值网络电路里的变压器B. 线电压和相电压的标幺值相同C. 计算结果清晰，易于判断结果的正确性D. 以上说法都正确满分：5 分正确答案3. 下列设备属于一次设备的是（）。
A. 电流表B. 发电机C. 电压表D. 继电保护装置满分：5 分正确答案:B4. 采用复功率表示时，发电机以（）功率因数运行时，吸收的无功功率为（）。
A. 滞后、正B. 超前、负C. 滞后、负D. 超前、零满分：5 分正确答案:C5. 变压器一次侧若连发电机，则其额定电压是电压等级的（）倍。
A. 0.9B. 0.95C. 1.0D. 1.05满分：5 分正确答案6. 采用复功率表示时，负载以（）功率因数运行时，吸收的无功功率为（）。
A. 超前、正B. 滞后、正C. 超前、零D. 滞后、负满分：5 分正确答案:B7. 下列对电力系统运行说法不正确的是（）。
A. 关系国计民生B. 电能可以大量存储C. 暂态过程十分迅速D. 电能质量要求严格满分：5 分正确答案:B8. 下列属于电力系统基本要求的是（）。
A. 安全B. 优质C. 经济D. 以上都正确满分：5 分正确答案9. 电力系统中性点接地方式会影响（）。
A. 绝缘水平B. 供电可靠性C. 系统稳定D. 以上选项都正确满分：5 分正确答案10. 下列关于电力系统中性点接地说法不正确的是（）。
A. 电力系统的中性点指星形接线的变压器或发电机的中性点B. 中性点接地的方式不会影响系统的绝缘水平C. 中性点接地方式关系着系统供电可靠性D. 中性点根据实际情况可以直接接地满分：5 分正确答案:B二、判断题(共10 道试题,共50 分)1. 在工程计算中，高压架空电力线路单位长度电抗一般可近似取0.5Ω/km。
东北农业大学网络教育学院电力系统分析作业题参考答案作业题一参考答案一、填空题1．降压变压器高压侧的主分接头电压为220kv ，若选择＋2×2.5%的分接头，则该分接头电压为 231KV 。
2．电力系统中性点有效接地方式指的是 中性点直接接地 。
3．输电线路的电气参数包括电抗、电导、电纳和 电阻 。
4．输电线路的电压偏移是指线路始端或末端母线的实际运行电压与线路 额定电压 的数值差。
5．电力系统的潮流分布一般是用各节点的电压和 功率 表示。
6．调整发电机组输出的有功功率用来调整电力系统运行的 频率 。
7．复合故障一般是指某一时刻在电力系统 二个及以上地方 发生故障。
8．用对称分量法计算不对称故障，当三相阻抗完全对称时，则其序阻抗矩阵Zsc 的非对角元素为 零 。
9．系统中发生单相接地短路时故障点短路电流的大小是零序电流的 3 倍。
10．减小输出电元件的电抗将 提高（改善） 系统的静态稳定性。
二、单项选择题11．同步发电机的转速和系统频率之间是否有严格的关系（ ② ）①否 ②是 ③不一定 ④根据发电机的形式定12．三绕组变压器的结构、通常将高压绕组放在（ ③ ）①内层 ②中间层 ③外层 ④独立设置13．中性点以消弧线圈接地的电力系统，通常采用的补偿方式是（ ③ ）①全补偿 ②欠补偿 ③过补偿 ④有时全补偿，有时欠补偿14．三相导线的几何均距越大，则导线的电抗（ ② ）①越大 ②越小 ③不变 ④无法确定15．变压器的电导参数G T ，主要决定于哪一个实验数据（ ① ）①△P O ②△P K ③U K % ④I O %16.当功率的有名值为s ＝P ＋jQ 时（功率因数角为ϕ）取基准功率为S n ，则有功功率的标么值为（ ③ ） ①ϕcos S P n ⋅ ②ϕsin S P n ⋅ ③n S P ④nS cos P ϕ⋅17.环网中功率的自然分布是（ ④ ）①与电阻成正比分布 ②与电抗成正比分布③与阻抗成正比分布 ④与阻抗成反比分布18．电力系统中PQ 节点的数量（ ② ）①全都是 ②大量的 ③少量的 ④必有且一般只设一个19．潮流计算中，要求某些节点之间电压的相位差应满足的约束条件是（④ ）①|-j i δδ｜>|-j i δδ｜min ②|-j i δδ｜<|-j i δδ｜min③|-j i δδ｜>|-j i δδ｜max ④|-j i δδ｜<|-j i δδ｜max20．在同一时间内，电力网的电能损耗与供电量之比的百分值称为（ ② ）①负载率 ②网损率 ③供电率 ④厂用电率21．电力系统的频率主要决定于（ ① ）①有功功率的平衡 ②无功功率的平衡③电压质量 ④电流的大小22．关于顺调压电压调整方式的描述，错误的是（ ② ）①高峰负荷时允许中枢点电压略低②低谷负荷时允许中枢点电压略低③适用于用户对电压要求不高的场合④适用于供电线路不长的场合23．通过改变变压器变比，实质上（ ③ ）①改变了电压损耗的数值 ②改变了负荷变化时次级电压的变化幅度③改变了电力网的无功功率分布 ④增加了整个电力系统的无功功率容量24．三相短路时，非周期分量极小值，只能是在某种情况（① ）①一相中出现 ②同时在两相中出现③三相均不出现 ④只有故障相出现其它相不出现25．同步机的各种电抗间关系为(③ )①'x "x x x d d q d >>> ②"x 'x x x d d d q >>>③ "x 'x x x d d q d >>> ④"x x 'x x d q d d >>>26.若ac 两相发生短路，则基准相选择为( ② )①a 相 ②b 相 ③c 相 ④a 相和c27．下网K 点发生两相短路接地，其复合序网为图所示( ③ )(其中，1,2，0分别为正序、负序、零序阻抗)28．越靠近电源点负序电压越( ① )①低 ②高 ③不变 ④无法确定29．作为判据0d dP E >δ主要应用于分析简单系统的（ ③ ） ①暂态稳定 ②故障计算 ③静态稳定 ④调压计算30．分析简单系统的暂态稳定性可以应用（ ② ）①等耗量微增率准则 ②等面积定则 ③小干扰法 ④对称分量法三、简答题31．电力变压器的主要作用是什么？答：电力变压器的主要作用是升高或降低电压，另外还起到将不同电压等级电网相联系的作用。
第二次作业参考答案1、中等长度输电线路的集中参数等值电路有那两种形式？电力系统分析计算中采用哪一种？为什么？答：中等长度输电线路的集中参数等值电路有型等值电路和型等值电路两种，电力系统分析计算中采用型等值电路。
因为电力系统分析计算通常采用节点电压法，为减少独立节点的数目，所以采用型等值电路。
2、为什么要采用分裂导线？分裂导线对电晕临界电压有何影响？答：采用分裂导线是为了减小线路的电抗，但分裂导线将使电晕临界电压降低，需要在线路设计中予以注意。
3、输电线路进行全换位的目的是什么？答：输电线路进行全换位的目的是使输电线路各相的参数（电抗、电纳）相等。
4、变压器的τ形等值电路和T 形等值电路是否等效？为什么？答：变压器的τ形等值电路和T 形等值电路不等效，τ形等值电路是将T 形等值电路中的励磁值路移到一端并用相应导纳表示所得到的等值电路，是T 形等值电路的近似电路。
5、已知110KV 架空输电线路长度为80km,三相导线平行布置，线间距离为4m ，导线型号为LGJ－150，计算其参数并画出其等值电路。
（LGJ-150导线计算外径为17mm ）解：由于线路为长度小于100km 的短线路，线路的电纳和电导可以忽略不计，因而只需计算其电抗和电阻。
)(5426.1m D m＝500（cm ），导线计算半径)(5.8217cm r,标称截面为)(1502mm S ，取导线的电阻率为km mm /.5.312。
)/(21.01505.311km Sr )/(416.00157.05.8500lg 1445.01km x 输电线路的总电阻和总电抗分别为：)(8.168021.01l r R 、)(28.3380416.01l x X 输电线路的单相等值电路如图6、已知220KV 同杆双回架空输电线路长度为200km,三相导线平行布置，导线之间的距离为6.0m ，导线型号为LGJ-300,求线路的集中参数，并画出其等值电路。
大工17秋《电力系统继电保护》在线作业1 100分答案1.在双侧电源系统中，采用方向元件是为了提高保护的选择性。
2.使电流速断保护有最小保护范围的运行方式为系统的最小运行方式。
3.单侧电源供电系统短路点的过渡电阻会使距离保护的保护范围缩小。
4.距离保护动作时整定阻抗Zset与被保护线路的测量阻抗Zm之间的关系是Zm<Zset。
5.主保护或断路器拒动时，用来切除故障的保护是后备保护。
6.继电保护装置主要由测量元件、逻辑元件、执行元件组成。
7.单侧电源网络三段式电流保护中，第二段为限时电流速断保护。
8.加到阻抗继电器的电压电流的比值是该继电器的测量阻抗。
9.大接地电流系统，发生单相接地故障，故障点越远零序电压越低。
10.当系统发生故障时，正确地切断故障点最近的断路器，是继电保护的选择性的体现。
判断题部分全部错误，没有需要改写的内容。
正确答案:A4.正确答案为：B。
继电保护需要在保证动作速度和灵敏度的前提下，还需要考虑误动作率、可靠性等因素，速度和灵敏度并不是越快越好、越高越好。
5.正确答案为：A。
接地距离保护能够反应单相接地故障和两相接地故障，是一种常用的保护方式。
6.正确答案为：A。
方向阻抗继电器中，电抗变压器的转移阻抗角决定着继电器的最大灵敏角，这是一个基本的原理。
7.正确答案为：A。
继电保护装置是保证电力元件安全运行的必要设备，任何电力元件都需要在有保护的状态下运行。
8.正确答案为：B。
近后备保护是在主保护或断路器失效后，由备用保护装置来实现保护。
9.正确答案为：A。
高压输电线路的故障大部分是单相接地故障，这是因为线路通常采用三相三线制，只有一条线路接地。
10.正确答案为：A。
零序电流保护能够反映各种不对称短路，但不能反映三相对称短路，需要配合其他保护装置一起使用。
考试科目:学习中心：姓名：学号：答题:第( 四)组答案：1、试说明潮流计算中PV、PQ与平衡节点的概念。
PV节点的概念：潮流计算中，节点注入有功P和节点电压U为给定量的节点称作PV节点.PV节点的电压相角θ,（或电压的实部或虚部)为潮流计算中的待求变量。
PQ节点的概念:潮流计算中，节点注入的有功P和无功Q皆为给定量的节点称作PQ节点。
PQ节点的节点电压(其幅值U和相角θ，或其实部e和虚部f)为待求变量。
平衡节点的概念：潮流计算中，平衡节点的节点电压是给定值，对极坐标形式的节点功率方程,平衡节点的电压幅值一般情况下取做U=1。
0，相角取做θ=0.0，对直角坐标形式的节点功率方程，平衡节点的实部和虚部一般分别取做e =1。
0和 f =0.0。
通常以选择容量较大，离负荷中心电气距离较近的发电机节点作平衡节点.平衡节点提供的有功和无功注入除了需要平衡整个电网发电和负荷的不平衡功率，还要平衡整个电网的有功和无功损耗，其值只有在潮流计算后才能确定。
2、对于单机无穷大系统，请利用等面积定则来解释故障持续时间长短对系统暂态稳定性的影响。
等面积定则是判断单机无穷大系统暂态稳定性的一种定量方法。
如上图所示,单机无穷大系统发生大扰动后有三个阶段即大扰动发生前此时系统的功角特性为PⅠ,大扰动（故障）发生过程中，此时系统的功角特性为PⅡ,扰动清除后，此时系统的功角特性为PⅢ。
等面积定则将发电机功角特性曲线与原动机输出功率曲线之间所包含的面积与发电机转子所获得或释放的能量联系起来，从而得到发电机转子角摇摆的最大值并可据此判断发电机的暂态稳定性。
具体解释如下对于单机无穷大系统在大扰动发生后,发电机发出的电磁功率小于发电机的原动机功率,因此转子加速,转子在此过程中获得的动能为abcd 所包含的面积称为加速面积即：扰动消除后，发电机发出的电磁功率大于原动机功率，因此转子减速，转子在此过程中失去的动能为defg所包含的面积称为减速面积即因转子在b点、f点转速均为1，转子在减速过程中动能的减少正好等于其加速过程中动能的增加。
大工17秋《电力系统分析》在线作业2-0001
试卷总分:100得分:100
一、单选题(共10道试题,共50分)
1.下列关于节点导纳矩阵说法不正确的是()。
A.如果两节点没有直接的电气连接，则导纳矩阵中的互导纳为零
B.节点导纳矩阵是n×n维方阵
C.节点导纳矩阵是上三角矩阵
D.节点导纳矩阵是高度稀疏矩阵
正确答案:C
2.下列关于电力系统中节点说法不正确的是()。
A.根据实际作用，可将电力系统中的节点分为PQ节点、PV节点和平衡节点
B.电力系统中的节点大部分都是PQ节点
C.普通变电站可以作为PV节点
D.平衡节点在潮流计算时通常只有一个
正确答案:C
3.电力系统的接线方式通常分为()和两端供电网络。
A.环形网络
B.闭式网络
C.放射式网络
D.开式网络
正确答案:D
4.下列关于电力网络方程说法不正确的是()。
A.电力网络的数学模型有节点电压方程、回路电流方程和割集方程
B.电力系统潮流计算中通常采用节点电压方程
C.电力系统潮流计算中通常采用回路电流方程
D.潮流计算时采用节点电压方程，并联支路无需合并化简
正确答案:C
5.下列不属于简单开式网络潮流分布计算情况的是()。
A.已知末端功率和末端电压求潮流分布
B.已知首端功率和首端电压求潮流分布
C.已知末端功率和首端电压求潮流分布
D.已知功率节点电压和首端电压求潮流分布
正确答案:D
6.()可以看做是两端供电网络的特殊情况。
