【精品】滚珠丝杠副和直线导轨的装配

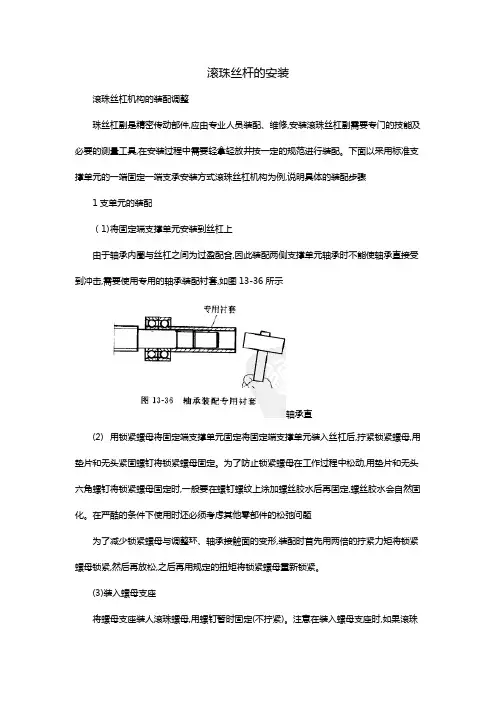

滚珠丝杆的安装滚珠丝杠机构的装配调整珠丝杠副是精密传动部件,应由专业人员装配、维修,安装滚珠丝杠副需要专门的技能及必要的测量工具,在安装过程中需要轻拿轻放井按一定的规范进行装配。

下面以采用标准支撑单元的一端固定一端支承安装方式滚珠丝杠机构为例,说明具体的装配步骤1支单元的装配（1)将固定端支撑单元安装到丝杠上由于轴承内圈与丝杠之间为过盈配合,因此装配两侧支撑单元轴承时不能使轴承直接受到冲击,需要使用专用的轴承装配衬套,如图13-36所示轴承直(2)用锁紧螺母将固定端支撑单元固定将固定端支撑单元装入丝杠后,拧紧锁紧螺母,用垫片和无头紧固螺钉将锁紧螺母固定。

为了防止锁紧螺母在工作过程中松动,用垫片和无头六角螺钉将锁紧螺母固定时,一般要在螺钉螺纹上涂加螺丝胶水后再固定,螺丝胶水会自然固化。

在严酷的条件下使用时还必须考虑其他零部件的松弛问题为了减少锁紧螺母与调整环、轴承接触面的变形,装配时首先用两倍的拧紧力矩将锁紧螺母锁紧,然后再放松,之后再用规定的扭矩将锁紧螺母重新锁紧。

(3)装入螺母支座将螺母支座装人滚珠螺母,用螺钉暂时固定(不拧紧)。

注意在装入螺母支座时,如果滚珠螺母是带外循环回流管的结构,应该转动滚珠螺母,使回流管位于靠工作台的一侧这样滚珠在循环时可以依靠自身的重力使运动更顺畅。

有时候不采用螺母支座进行过渡连接在工作台的下方直接设计滚珠螺母安装孔,装配时将滚珠螺母直接装人工作台。

如果滚珠螺母外径大于支撑端轴承外径,则可以在装人支撑端轴承后再装入螺母支座或工作台。

如果滚珠螺母外径小于支撑端轴承外径,则必须在装入支撑端轴承之前先将滚珠螺母装入螺母支座或工作台并暂时固定,杏则可能出现支撑端轴承装配完毕后滚珠螺母无法装入螺母支座或工作台的情况。

(4)将支撑端支撑单元安装到丝杠上用轴承装配专用衬套将支撑端轴承装入丝杠支撑端,再用专用工具钳将弹性挡圈装入丝杠的定位沟槽内对轴承轴向固定,最后将轴承装入支撑端支撑单元轴承孔内，下面装配图图13-37两端支撑单元装配示意图(1)装配要点2.与工作台及底座的安装①滚珠丝杠与直线导轨或直线轴承同时使用由于滚珠丝杠机构只是一种传动部件,滚珠螺母只对负载工作台提供一个直线运动的牵引力,工作台的直线运动还需要专门的导向部件来导向,所以,滚珠丝杠机构一般是与直线导轨机构或直线轴承同时使用的,负载工作台同时与滚珠螺母支座及直线导轨的滑块(或直线轴承)装配连接在一起,如图13-38所示②工作台的运动方向如图13-38所示,通常在装配直线导轨时在直线导轨的安装基础上设计加工有专门的导向定位边(单侧或双侧),因此当按照直线导轨的装配操作规范将工作台与直线导轨的滑块装配固定完毕后,工作台的运动方向就巳经确定了③两端支撑单元的轴承座孔中心与螺母支座孔中心要精确调整到“三点同心”的最住状态,即三个安装孔中心必须精确调整到位于一条直线上,不允许在不同心的情况下强制安装,否则会破坏滚珠丝杠的精度,这也是前面将螺母支座装入滚珠螺母后暂时不拧紧的原因,因为还需要进行仔细的调整。

直线导轨的安装步骤教学内容
安装直线导轨的教学内容
一、准备工作
1、准备需要安装的直线导轨（一般包括主导轨、从动导轨和定位导轨）；
2、检查规格和质量，确保机械装置的表面光滑和无污染；
3、检查安装面是否平整，安装面材料的质量，以及尺寸是否准确；
4、安装时要注意主导轨、从动导轨、定位导轨的安装顺序，选择不同的固定工具。

二、安装步骤
1、安装定位导轨：先用硬毛刷将安装面的灰尘清除干净，然后用改锥将定位导轨固定在安装面上，再用扳手将固定螺钉拧紧。

2、安装从动导轨：将从动导轨放置在定位导轨上，用改锥将其固定在安装面上，再用扳手将固定螺钉拧紧。

3、安装主导轨：将主导轨的一端放置在从动导轨的滑块处，再将另一端的导轨横放在定位导轨上，用改锥将其固定在安装面上，最后用扳手拧紧固定螺钉。

4、检查安装：安装完毕后，需要进行检查，确认安装的所有元件是否正确，螺栓是否牢固，导轨是否定位准确，机械装置的动作是否顺畅，是否有安全隐患等。

三、维护和保养
1、定期检查：安装完成后，应定期检查主导轨、从动导轨和定位导轨的夹紧器，如发现松动，及时用扳手将其拧紧。

2、日常清洁保养：定期清洁机械装置表面。

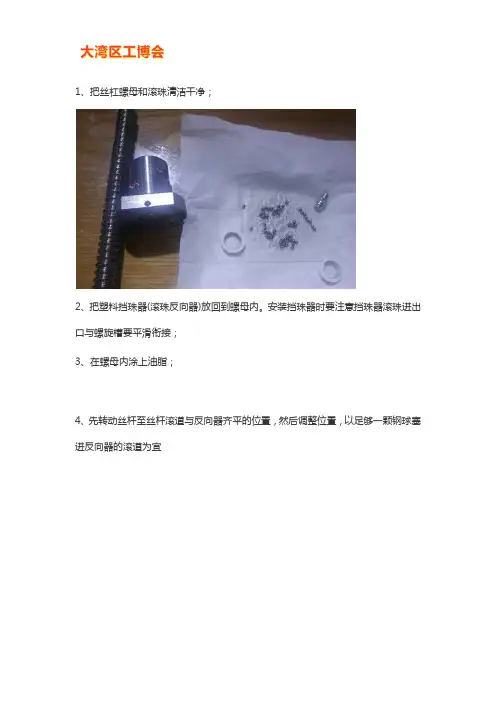

1、把丝杠螺母和滚珠清洁干净；
2、把塑料挡珠器(滚珠反向器)放回到螺母内。

安装挡珠器时要注意挡珠器滚珠进出口与螺旋槽要平滑衔接；
3、在螺母内涂上油脂；
4、先转动丝杆至丝杆滚道与反向器齐平的位置，然后调整位置，以足够一颗钢球塞进反向器的滚道为宜
5、接着一颗接一颗的往反向器的沟沟里塞钢球，可以用粘有油脂的螺丝刀黏上钢球，然后塞进去，直到整一圈都填满；
6、填满一圈后转动丝杆到下一个反向器的位置重复上述操作，上面的图片只是为了演示方便，正确的顺序是从底部开始装填，向上推进。

在螺母意外脱落或你现在已经拆卸的情况下，请按照以下方法把螺母重新安装上去：
1、将空心套的一端用泡沫包装类软物体堵住，穿入清洗干净的无滚珠的螺母内，然后把清洗干净的滚珠按每个循环沟槽一个一个装入，装满一圈后轻轻转动空心套，确认顺畅后再推动空心套装下一圈，直到全部装满为止。

2、再把堵口的填充物弄掉，将空心套连螺母一起套入螺杆轴端，一手顶住空心套，一手慢慢往螺杆上旋入螺母，直至螺母顺畅地全部旋入螺杆的有效螺纹沟槽部分。

最后在螺母注油孔注入润滑脂或润滑油，旋转螺母全行程移动2次以上，以确定运转顺畅，最后再注入一次润滑油脂，至此完工。

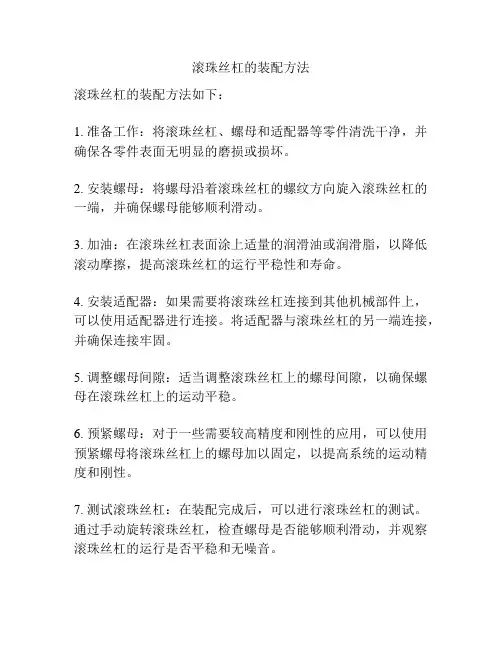

滚珠丝杠的装配方法
滚珠丝杠的装配方法如下：
1. 准备工作：将滚珠丝杠、螺母和适配器等零件清洗干净，并确保各零件表面无明显的磨损或损坏。

2. 安装螺母：将螺母沿着滚珠丝杠的螺纹方向旋入滚珠丝杠的一端，并确保螺母能够顺利滑动。

3. 加油：在滚珠丝杠表面涂上适量的润滑油或润滑脂，以降低滚动摩擦，提高滚珠丝杠的运行平稳性和寿命。

4. 安装适配器：如果需要将滚珠丝杠连接到其他机械部件上，可以使用适配器进行连接。

将适配器与滚珠丝杠的另一端连接，并确保连接牢固。

5. 调整螺母间隙：适当调整滚珠丝杠上的螺母间隙，以确保螺母在滚珠丝杠上的运动平稳。

6. 预紧螺母：对于一些需要较高精度和刚性的应用，可以使用预紧螺母将滚珠丝杠上的螺母加以固定，以提高系统的运动精度和刚性。

7. 测试滚珠丝杠：在装配完成后，可以进行滚珠丝杠的测试。

通过手动旋转滚珠丝杠，检查螺母是否能够顺利滑动，并观察滚珠丝杠的运行是否平稳和无噪音。

需要注意的是，在进行滚珠丝杠的装配过程中，要避免过度拧紧螺母，以免导致滚珠丝杠过度紧固或损坏。

此外，在使用滚珠丝杠时，定期清洗和加油是必要的，以保持滚珠丝杠的良好运行状态。

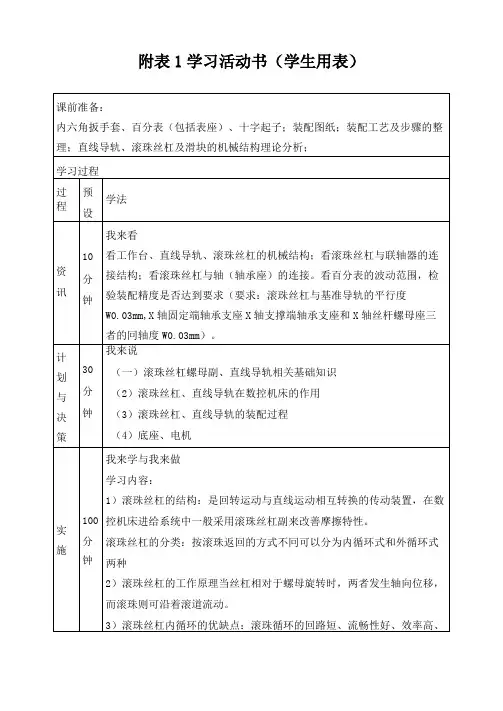

附表1学习活动书（学生用表）知识链接：滚珠丝杠1、滚珠丝杠结构1、滚珠丝杠副的种类与结构滚珠丝杠螺母副：是回转运动与直线运动相互转换的传动装置，在数控机床进给系统中一般采用滚珠丝杠副来改善摩擦特性。

工作原理是：当丝杠相对于螺母旋转时，两者发生轴向位移，而滚珠则可沿着滚道流动，如图3—4—1和图3—4—21—返向器2—螺3—丝杠4—滚珠（a）单圆弧（b）双圆弧图3—4—1滚珠丝杠副图3—4—2螺纹滚道型面按滚珠返回的方式不同可以分为内循环式和外循环式两种。

1）内循环式内循环方式的滚珠在循环过程中始终与丝杠表面保持接触。

如图3—4—3。

在螺母的侧面孔内，装有接通相邻滚道的反向器，利用反向器引导滚珠越过丝杠的螺纹顶部进入相邻滚道，形成一个循环回路。

一般在同一螺母上装有2—4个反向器，并沿螺母圆周均匀分布。

优缺点：滚珠循环的回路短、流畅性好、效率高、螺母的径向尺寸也较小但制造精度要求高。

图3—4—3内循环示意图1—凸键2、3—反向键2）外循环式外循环方式的滚珠在循环反向时，离开丝杠螺纹滚道，在螺母体内或体外做循环运动。

如图3—4—4,（a）为螺旋槽式外循环（b）为插管式外循环。

优缺点：结构简单、制造容易、但径向尺寸大，且弯管两端耐磨性和抗冲击图3—4—4外循环示意图（a）螺旋槽式：1—套筒；2—螺母；3—滚珠；4—挡珠器；5—丝杠（b）插管式：1—弯管；2—压板；3—丝杠；4—滚珠；5—滚道2、滚珠丝杠副的结构参数滚珠丝杠副的主要参数有：公称直径D、导程L和接触角B。

1）公称直径D：是指滚珠与螺纹滚道在理论接触角状态时包络滚珠球心的圆柱直径。

它与承载能力直接有关，常用范围为30—80mm,—般大于丝杠长度的1/35—/30。

2）导程L：导程的大小要根据机床加工精度的要求确定，精度高时，导程小一些；精度低时，导程大些。

但导程取小后，滚珠直径将取小，使滚珠丝杠副的承载能力下降；若滚珠直径不变，导程取小后，螺旋升角也小，传动效率将下降。

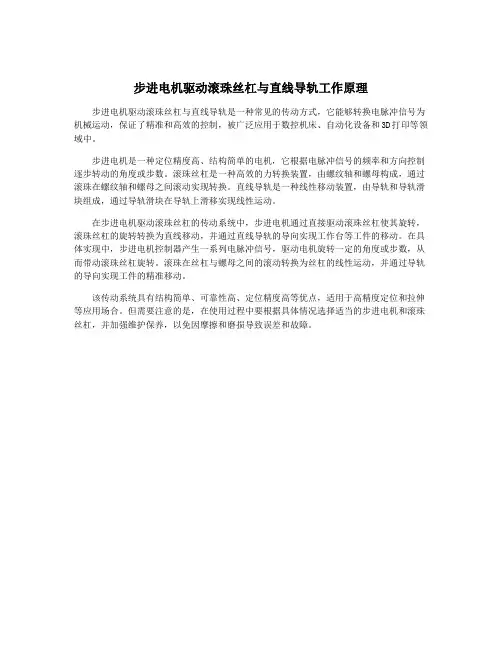

步进电机驱动滚珠丝杠与直线导轨工作原理
步进电机驱动滚珠丝杠与直线导轨是一种常见的传动方式，它能够转换电脉冲信号为机械运动，保证了精准和高效的控制，被广泛应用于数控机床、自动化设备和3D打印等领域中。

步进电机是一种定位精度高、结构简单的电机，它根据电脉冲信号的频率和方向控制逐步转动的角度或步数。

滚珠丝杠是一种高效的力转换装置，由螺纹轴和螺母构成，通过滚珠在螺纹轴和螺母之间滚动实现转换。

直线导轨是一种线性移动装置，由导轨和导轨滑块组成，通过导轨滑块在导轨上滑移实现线性运动。

在步进电机驱动滚珠丝杠的传动系统中，步进电机通过直接驱动滚珠丝杠使其旋转，滚珠丝杠的旋转转换为直线移动，并通过直线导轨的导向实现工作台等工件的移动。

在具体实现中，步进电机控制器产生一系列电脉冲信号，驱动电机旋转一定的角度或步数，从而带动滚珠丝杠旋转。

滚珠在丝杠与螺母之间的滚动转换为丝杠的线性运动，并通过导轨的导向实现工件的精准移动。

该传动系统具有结构简单、可靠性高、定位精度高等优点，适用于高精度定位和拉伸等应用场合。

但需要注意的是，在使用过程中要根据具体情况选择适当的步进电机和滚珠丝杠，并加强维护保养，以免因摩擦和磨损导致误差和故障。

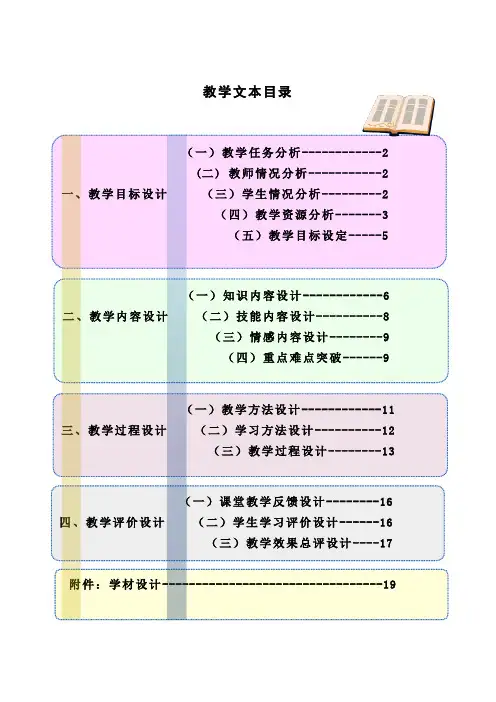

教学文本目录（一）教学任务分析------------2(二) 教师情况分析-----------2 一、教学目标设计（三）学生情况分析---------2（四）教学资源分析-------3（五）教学目标设定-----5（一）知识内容设计------------6 二、教学内容设计（二）技能内容设计----------8（三）情感内容设计--------9（四）重点难点突破------9（一）教学方法设计------------11 三、教学过程设计（二）学习方法设计----------12（三）教学过程设计--------13（一）课堂教学反馈设计--------16 四、教学评价设计（二）学生学习评价设计------16（三）教学效果总评设计----17 附件：学材设计---------------------------------19数控铣床装调与维修比赛项目任务五：直线导轨、滚珠丝杠的装配与调整一、教学目标设计（一）教学任务分析《数控机床装调维修工》国家职业标准明确提出：数控机床机械功能部件的装配与调整是该工种必备技能。

由于直线导轨、滚珠丝杠具有传动效率高、摩擦阻力小、灵敏度高、定位精度高、精度保持性好等特点，所以广泛应用于现代机械传动系统。

因此，直线导轨、滚珠丝杠的安装与调整被设置为数控机床装调维修专业的典型教学任务，该任务符合岗位职业能力要求，使教学真正做到了“学以致用”。

（二）教师情况分析担任该任务教学的老师，是一位具有22年教龄的高级实习指导教师、高级技师，具备扎实的数控维修专业理论基础和娴熟的操作技能。

该教师长期工作在教学一线，了解中职学生特点，熟知技能形成规律，掌握现代教学理论并能够在教学实践中根据教学实际情况合理应用。

通过分析，该教师完全具备讲授该任务的水平。

（三）学生情况分析本任务的教学对象是中职数控机床装配与维修专业二年级一班的40名学生。

该班学生已进行过钳工基本技能训练和简单装配训练，具备一定的实际操作能力，学生学习过《极限偏差与技术测量》、《机械基础》、《机械制图》等专业基础课程，具备了一定的专业理论基础知识。

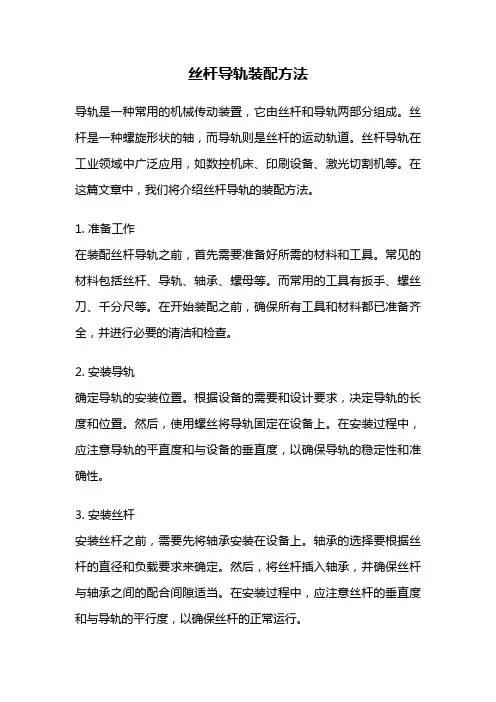

丝杆导轨装配方法导轨是一种常用的机械传动装置，它由丝杆和导轨两部分组成。

丝杆是一种螺旋形状的轴，而导轨则是丝杆的运动轨道。

丝杆导轨在工业领域中广泛应用，如数控机床、印刷设备、激光切割机等。

在这篇文章中，我们将介绍丝杆导轨的装配方法。

1. 准备工作在装配丝杆导轨之前，首先需要准备好所需的材料和工具。

常见的材料包括丝杆、导轨、轴承、螺母等。

而常用的工具有扳手、螺丝刀、千分尺等。

在开始装配之前，确保所有工具和材料都已准备齐全，并进行必要的清洁和检查。

2. 安装导轨确定导轨的安装位置。

根据设备的需要和设计要求，决定导轨的长度和位置。

然后，使用螺丝将导轨固定在设备上。

在安装过程中，应注意导轨的平直度和与设备的垂直度，以确保导轨的稳定性和准确性。

3. 安装丝杆安装丝杆之前，需要先将轴承安装在设备上。

轴承的选择要根据丝杆的直径和负载要求来确定。

然后，将丝杆插入轴承，并确保丝杆与轴承之间的配合间隙适当。

在安装过程中，应注意丝杆的垂直度和与导轨的平行度，以确保丝杆的正常运行。

4. 螺母的安装螺母是丝杆导轨中的关键部件，它与丝杆的螺纹配合，实现丝杆的运动。

螺母的安装要根据具体的需求来确定。

一般情况下，螺母需要固定在设备上，以保持丝杆的稳定性。

在安装过程中，应注意螺母与丝杆之间的配合间隙和螺纹的紧密度，以确保螺母的正常运转。

5. 调整和测试在完成丝杆导轨的装配之后，需要进行调整和测试。

调整主要包括对导轨和丝杆的位置和间隙进行微调，以确保丝杆的运动平稳和准确。

而测试则是通过手动或电动的方式对丝杆进行运动测试，检查其运动是否正常。

如发现异常情况，需要进行相应的调整和修复。

6. 维护和保养丝杆导轨的维护和保养是保证其正常运行的重要环节。

定期清洁丝杆和导轨，清除杂质和润滑油，以保持其表面的光洁度和润滑性。

同时，定期检查丝杆和导轨的磨损和松动情况，及时进行维修和更换，以延长丝杆导轨的使用寿命。

总结：丝杆导轨的装配方法包括准备工作、安装导轨、安装丝杆、螺母的安装、调整和测试、维护和保养等步骤。

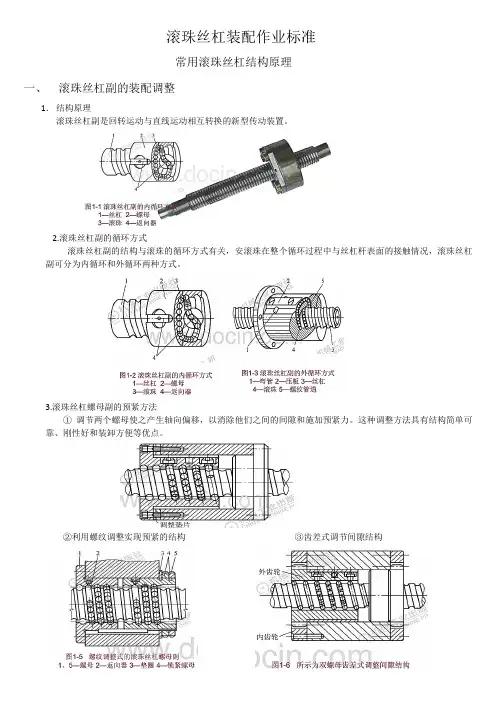

滚珠丝杠装配作业标准常用滚珠丝杠结构原理一、滚珠丝杠副的装配调整1．结构原理滚珠丝杠副是回转运动与直线运动相互转换的新型传动装置。

2.滚珠丝杠副的循环方式滚珠丝杠副的结构与滚珠的循环方式有关，安滚珠在整个循环过程中与丝杠杆表面的接触情况，滚珠丝杠副可分为内循环和外循环两种方式。

3.滚珠丝杠螺母副的预紧方法①调节两个螺母使之产生轴向偏移，以消除他们之间的间隙和施加预紧力。

这种调整方法具有结构简单可靠、刚性好和装卸方便等优点。

②利用螺纹调整实现预紧的结构③齿差式调节间隙结构这两种调整的方式结构复杂，但调整方便，通过简单的计算便可获得调整量，可实现定量的精密微调，是目前较为广泛的两种结构方式。

二、滚珠丝杠副的支撑和支撑轴承的配合1.支撑方式①一端装角接触球轴承。

这种安装支承方式只适用于短丝杠，它承载能力小，轴向刚度低，一般用于数控机床类的调节环节②一段组装组合式角接触球轴承，另一端为深沟球轴承一般用于要求中等速度的回转轴中。

③两端装深沟球轴承一般用于中等速度回转及轴向载荷较小的轴中。

④两端装角接触球轴承适用于高速度、高精度回转坐标轴中支撑轴承配合公差表三、滚珠丝杠副的装配工艺四、滚珠丝杠副的装配工艺（例二维工作台装配）（1）将丝杠杆螺母支座固定在丝杆的螺母上。

（2）用轴承安装套筒将两个角接触轴承和深沟球轴承安装在丝杆上。

两角接触轴承之间加内、外轴承隔圈。

装两接触轴承之前，应先把轴承座透盖装在丝杆上。

（3）轴承安装完成（4）用游标卡尺测量两轴承座的中心高、直线导轨、等高块的高度并进行记录，计算差值。

（5）将轴承座安装在丝杆上（6）根据直线导轨安装作业标准安装好所需的直线导轨。

（7）用相应的内六角螺丝，幷加与前面测量两轴承座中心高之差相等厚度的调整垫片，将轴承座预紧在底板上。

（8）分别将丝杆螺母移动到丝杆两端，用杠杆丝表测量螺母在丝杆两端的高度，调整所加垫片的厚度，使两轴承座的中心高相等。

（9）用游标卡尺分别测量丝杆与两根导轨之间的距离，调整轴承座的位置，使丝杆位于两导轨的中间位置。

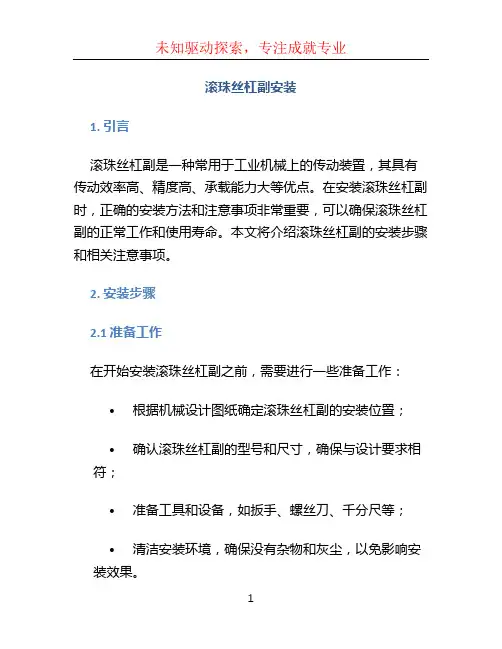

滚珠丝杠副安装1. 引言滚珠丝杠副是一种常用于工业机械上的传动装置，其具有传动效率高、精度高、承载能力大等优点。

在安装滚珠丝杠副时，正确的安装方法和注意事项非常重要，可以确保滚珠丝杠副的正常工作和使用寿命。

本文将介绍滚珠丝杠副的安装步骤和相关注意事项。

2. 安装步骤2.1 准备工作在开始安装滚珠丝杠副之前，需要进行一些准备工作：•根据机械设计图纸确定滚珠丝杠副的安装位置；•确认滚珠丝杠副的型号和尺寸，确保与设计要求相符；•准备工具和设备，如扳手、螺丝刀、千分尺等；•清洁安装环境，确保没有杂物和灰尘，以免影响安装效果。

2.2 安装滚珠丝杠副按照以下步骤进行滚珠丝杠副的安装：1.将滚珠丝杠副放置在安装位置上，确保与设计要求相符。

2.使用螺栓将滚珠丝杠副固定在机械结构上，注意螺栓的紧固力度，不要过紧或过松。

3.根据滚珠丝杠副的型号和尺寸，安装滚珠丝杠支撑座。

4.检查滚珠丝杠副的平行度和垂直度，必要时进行调整，确保滚珠丝杠副的安装精度符合要求。

5.安装滚珠丝杠副的电机或手动驱动装置，根据需要进行电气接线或机械连接。

6.调试滚珠丝杠副，确保滚珠丝杠副的转动灵活、无卡滞现象，并进行必要的保护措施，如润滑和密封。

2.3 检查和测试安装完成后，进行以下检查和测试：1.检查滚珠丝杠副的固定螺栓是否牢固，是否有松动现象。

2.检查滚珠丝杠支撑座的安装是否正确，是否有松动或错位现象。

3.进行滚珠丝杠副的空转测试，观察滚珠丝杠副的转动情况，确保无异常现象。

4.测试滚珠丝杠副的负载承载能力，根据需要进行负载测试，确保滚珠丝杠副的性能符合要求。

5.检查滚珠丝杠副的润滑和密封情况，确保润滑油脂充足，密封件完好，防止灰尘和杂质进入。

3. 注意事项在滚珠丝杠副的安装过程中，需要注意以下事项：•确保滚珠丝杠副的安装位置和安装方向正确，以免造成装配错误或传动不当。

•确保滚珠丝杠副的支撑座安装牢固，避免因支撑不稳造成振动或失稳。

•在安装滚珠丝杠副时，避免将其他物体放置在滚珠丝杠副上，以免影响其正常工作。

直线导轨、滚珠丝杠的装配与调整教学设计教学文本目录（一）教学任务分析------------2(二) 教师情况分析-----------2 一、教学目标设计（三）学生情况分析---------2（四）教学资源分析-------3（五）教学目标设定-----5（一）知识内容设计------------6 二、教学内容设计（二）技能内容设计----------8（三）情感内容设计--------9（四）重点难点突破------9（一）教学方法设计------------11 三、教学过程设计（二）学习方法设计----------12（三）教学过程设计--------13（一）课堂教学反馈设计--------16 四、教学评价设计（二）学生学习评价设计------16（三）教学效果总评设计----17 附件：学材设计---------------------------------19数控铣床装调与维修比赛项目任务五：直线导轨、滚珠丝杠的装配与调整一、教学目标设计（一）教学任务分析《数控机床装调维修工》国家职业标准明确提出：数控机床机械功能部件的装配与调整是该工种必备技能。

由于直线导轨、滚珠丝杠具有传动效率高、摩擦阻力小、灵敏度高、定位精度高、精度保持性好等特点，所以广泛应用于现代机械传动系统。

因此，直线导轨、滚珠丝杠的安装与调整被设置为数控机床装调维修专业的典型教学任务，该任务符合岗位职业能力要求，使教学真正做到了“学以致用”。

（二）教师情况分析担任该任务教学的老师，是一位具有22年教龄的高级实习指导教师、高级技师，具备扎实的数控维修专业理论基础和娴熟的操作技能。

该教师长期工作在教学一线，了解中职学生特点，熟知技能形成规律，掌握现代教学理论并能够在教学实践中根据教学实际情况合理应用。

通过分析，该教师完全具备讲授该任务的水平。

（三）学生情况分析本任务的教学对象是中职数控机床装配与维修专业二年级一班的40名学生。

数控机床滚珠丝扛螺母副的装配与调试一、滚珠丝杠螺母副的装配与调试步骤（1）丝杠螺母座安装干丝杠螺母上。

（2）丝杠间隔套和轴承支座侧轴承盖安装于丝杠上。

（3）轴承和角接触球轴承间隔卖安装于丝杠上。

（4）滚珠丝杠螺母副组件安装于电动机支座和轴承支座上。

（5）预紧电动机支座和轴承支座的紧固螺钉安装于底座平板上，预紧丝扛两端轴承盖的紧固螺钉。

（6）耪调滚珠丝杠与导轧平行以及两根导轨相对于丝杠对称度。

（7）电动机支座与轴承支座对于滚珠丝杠安装孔的同轴度的调试。

（8）精调滚珠丝杠与导轨平行度以及两根导轨相对于丝扛对称度。

（9）紧固电动机支座和轴承支座的紧固螺钉，同时紧固丝杠两端轴承盖的紧固螺钉。

二、调试注意点（1）滚珠螺母应在有效行程内运动，避免螺母越程脱离丝杠轴而使滚珠脱落。

（2）注意波珠丝杠螺母副组件安装顺序，正确安装顺序依次为丝扛螺母座、丝扛间隔套、电动机支座侧轴承、轴承支座侧轴承盖、角接触球轴承和角接触球轴承间隔套。

（3）安装丝杠螺母座时，不可使力过大以免螺母损坏。

（4）两个角接触球轴承的安装方式：根据装配图的要求，明确轴承的安装方式。

本任务要求两个角接触球轴承面对面安装，即轴承喇叭口大端胡内——轴承外因的薄边朝向里侧，厚边朝向外侧，如下图所示。

（5）要正确使用量具——游标卡尺和杠杆百分表，特别是杠杆百分表，以减小读数误差。

（6）滚珠丝杠与导轨平行度以及两根导轨相对丝杠对称的调试时，不要使用橡皮锤敲击丝杠，调整时可敲击电机支座或轴承支座。

（7）在调试过程中，要保证丝杠的轴线必须和与之配套导轨的轴线平行，丝杠两端的轴承支座孔中心与丝杠螺母中心必须同轴，保证同轴度在允差范围内。

装配调试在滚珠丝扛螺母副的装配与调试过程中，能进一步了解掌握设备调试的方法、技巧及注意点，培养严谨的作风。

总结经验．把装配调试过程中遇到的问题、解决的方法记录下来。

直线导轨安装方法直线导轨是一种常见的机械零件，广泛应用于各种机械设备中，如数控机床、工业机器人、运动平台等。

它的作用是为运动部件提供稳定的支撑和导向，使其能够沿直线运动。

直线导轨的安装方法如下：1.安装基座：首先需要在机床或设备的床身上安装一个基座，用于支撑直线导轨。

基座的选材应考虑机床或设备的负载和工作环境，通常使用矩形管或方管制作。

基座应固定牢固，没有松动和晃动。

2.安装滑块：滑块是直线导轨的移动部件，需要沿导轨的轨道进行安装。

滑块上有轴承或滚珠，可以使移动平稳，并且减少摩擦和磨损。

在安装滑块之前，需要先在导轨上涂抹润滑剂，以减少滑动时的摩擦。

3.调整滑块：安装滑块之后，需要进行调整，保证滑块在直线导轨上的移动平稳和方向正确。

调整滑块需要使用专门的工具，如油墨或测量仪器。

采用调整螺栓可以在滑块上进行微调，使其与导轨保持恰当的接触。

4.固定滑块：调整完滑块之后，需要将其固定在导轨上，以确保在工作过程中不会产生位移。

通常使用螺栓将滑块固定在导轨上，螺栓要选择合适的规格和强度，以确保固定可靠。

5.配置导轨：直线导轨通常由多个轨道组成，需要根据实际需要进行配置。

在配置导轨时，需要保证各轨道的平行度和水平度，以保证滑块在运动过程中的稳定性和精度。

6.引导装置：为了增加直线导轨的稳定性和耐磨性，通常还需要添加引导装置。

引导装置通常采用导轨两侧配备滑动块或滑动导轨，可以防止滑块在运动过程中的侧向位移和倾斜，提高导轨的稳定性和使用寿命。

7.检查和调试：安装完直线导轨后，需要进行检查和调试，以确保滑块的移动平稳和精度符合要求。

通过移动滑块并观察其运动轨迹和滑动阻力，可以判断是否安装正确。

总结起来，直线导轨的安装方法包括安装基座、安装滑块、调整滑块、固定滑块、配置导轨、添加引导装置以及检查和调试。

正确的安装方法可以确保直线导轨的使用效果和寿命，提高机床或设备的工作精度和稳定性。

直线导轨安装步骤及注意事项嘿，朋友们！咱今天来聊聊直线导轨的安装步骤和要注意的那些事儿。

你看啊，安装直线导轨就好比搭积木，得一步一步来，还得细心加耐心。

先把安装面清理干净咯，就像咱洗脸一样，得把灰尘啊脏东西啥的都弄走，不然导轨装上去也不踏实呀。

然后呢，确定好安装的位置，可别马虎，这就像给家里摆家具，位置不对那可别扭啦。

接着把导轨轻轻放上去，哎呀，得轻点儿，别磕着碰着了。

然后用螺丝固定住，这螺丝就像是给导轨穿上了小鞋子，得穿得稳稳当当的。

安装滑块的时候也得小心哦，别把它弄疼啦。

把滑块顺着导轨慢慢推进去，就像给小火车铺轨道一样。

这当中可得注意了，别装歪了呀，不然这直线导轨跑起来不顺畅，那不就白折腾啦。

还有啊，螺丝得拧紧咯，但也别太紧了，太紧了导轨该喘不过气来了。

咱再说说其他要注意的。

安装的时候周围环境得安静点儿，别乱糟糟的，不然容易分心出错。

还有啊，工具得准备齐全了，别到时候缺这少那的，手忙脚乱可不行。

安装完了也别着急庆祝，得检查检查呀，看看导轨跑得顺不顺畅，有没有啥异常的声音。

要是有问题，赶紧解决，可别等用起来出毛病了才后悔。

直线导轨这东西啊，就像是机器的腿，腿不好使，机器还怎么好好工作呀。

所以咱可得认真对待安装这件事儿，别嫌麻烦。

反正啊，安装直线导轨可不是闹着玩的，得用心，得仔细。

大家可别小瞧了这些细节，往往细节决定成败呢！咱把直线导轨安装好了，机器才能稳稳当当、顺顺利利地工作呀，你们说是不是这个理儿？。

滚珠丝杠及直线导轨安装方法和调整技巧01直线导轨长1.7m，工作行程可达1.5m。

导轨工作台是装有两条滚动直线导轨，每条导轨上有两个滑块，以保证移动的稳定性。

校直的两个目标:一．基准导轨达的直线度误差达在到规定范围内；二．两条导轨之间的平行度误差达到规定值。

辅助工具：带磁座的千分表和水平仪（2um/200mm）坐标系设定如下图所示：基准在左边，被测导轨在右边，从上向下俯视是测量系统的俯视图，正向视图为测量系统的主视图。

根据使用坐标系习惯，规定系统的俯视图图示所示的方向为X轴方向（水平）的正方向。

在铅锤线上，设定主视图所示向上的方向为Y 轴（铅锤）的正方向。

导轨基准X轴正方向基准线系统俯视图D有正反两种安装，当CCD正装时，测量系统给出的计算结果才与实际相符。

如果反装，则结果与实际方向相反，在修整导轨直线度时要特别注意。

2.视频窗口的坐标是以向右为X轴正向，向下为Y轴正向，原点在视频窗口的中心。

状态栏（右下角）中的中心坐标既是图像中心在视频窗口中的坐标值，单位为像素。

(一) 校直的方案：基准导轨的理论基准直线是空间的直线，因此在两个相互垂直的平面（水平面和铅垂面）分别校直。

校直过程中，直线度误差的测量也是在这两个平面内进行的。

坐标系的设定和测量系统相同。

由于导轨是刚性件，挠度较小，校直幅度不能过大，所以，校直的过程中，直线度误差的计算采用最小二乘法。

在校直的过程中，是以最小二乘中线作为基准直线。

在校两条导轨平行程度时，也是采用最小二乘中线为基准。

导轨和导轨基座的接触是面接触，导轨靠基座上的相互垂直的平面进行定位。

校直中，基座接触面增加材料（垫薄片材料）远比去除材料（磨削或刮研）容易，所以，本校直实例采用增加材料（垫薄片材料），但只能达到数丝的精度（垫薄片材料厚度限制），要达到高的精度则需要用去除材料的方法。

校直过程中的基准直线实际是平行基准导轨最小二乘中线并且通过极限点的直线。

由于以基准导轨最小二乘中线为基准线，为调整方便，选取平行基准线并且通过极限点的直线作为调整的基准，然后计算出各测点相对该调整基准直线的偏移量，按其偏移量进行调整。

教学环节教学内容附记课题所需的相关知识一、结合实物识读二维工作台机构装配图1、装配图一般应包括的内容（1）一组图形表达出机器或部件的工作原理、零件之间的装配关系和主要结构形状。

（2）必要的尺寸主要是指与部件或机器有关的规格，装配，安装，外形等方面的尺寸。

（3）技术要求提出与部件或机器有关的性能，装配，检验，试验，使用等方面的要求。

（4）编号和明细栏说明部件或机器的组成情况，如零件的代号、名称、数量和材料等。

（5）标题栏填写图名、图号、设计单位，制图、审核、日期和比例等。

2、装配图的用途装配图是表达机器或部件的图样。

在进行装配、调整、先讲解装配图的组成，让学生对装配图有个初步的了解，明确装配图的重要性教学环节教学内容附记课题所需的相关知识检验和维修时都需要装配图。

设计新产品、改进原产品时都必须先绘制装配图，再根据装配图画出全部零件图。

3、识读二维工作台机构装配图（图纸用多媒体设备展示）读装配图是工程技术人员必备的一种能力，在设计、装配、安装、调试以及进行技术交流时，都要读装配图。

（1）读装配图的要求：1）了解部件的功用、使用性能和工作原理。

2）弄清各零件的作用和它们之间的相对位置、装配关系和连接固定方式。

3）弄懂各零件的结构形状。

教学环节教学内容附记课题所需的相关知识方形滚珠直线导轨双轴芯滚轮直线导轨圆柱直线导轨2、直线导轨的结构直线导轨有两个基本组件，一个作为导向的为固定组件（导轨），另一个是移动组件（滑块），作为导向的导轨为淬硬钢，经精磨后置于安装平面上，其横截面的几何形状比较复杂，因为导轨上需要加工出沟槽，以利于滑动组件的移动滑块包裹着导轨的顶部和两侧面直线导轨以滚动钢球作为导轨和滑块之间的动力传输界面，因为滚动钢球适应于高速运动、摩擦系数小、灵敏度高，满足运动部件的工作要求，可进行无限滚动循环的运动，并将滑块限制在导轨上，使负载平台能沿导轨以高速度高精度做直线运动负载平台移动时，钢球就在滑块支架沟槽中循环流动，把滑块支架的磨损量分摊到各个钢球上，从而延长直线导轨的使用寿命为了消除滑块支架与导轨之间的间隙，可预加载荷能提高导轨系统的稳定性。

滑轨和丝杠安装方法引言滑轨和丝杠是机械设备中常用的零件，它们的安装方法决定了设备的稳固性和平滑性。

本文将介绍滑轨和丝杠的安装方法，以帮助读者正确安装和使用这些重要的机械部件。

安装步骤第一步：准备工作在开始安装之前，应仔细阅读设备的安装说明书，并购买适合的滑轨和丝杠。

此外，准备好所需的工具和材料，如扳手、螺钉、垫片等。

第二步：安装滑轨1. 确定滑轨的位置，并使用铅笔标记出孔位。

2. 使用电钻在标记位置钻孔，然后清理孔口。

3. 将滑轨放置在孔内，并使用螺丝将其固定在设备上。

4. 确保滑轨安装牢固，能够承受设备的重量。

第三步：安装丝杠1. 将丝杠放入设备的导轨槽中，确保丝杠能够顺利移动。

2. 使用扳手将丝杠的浮动座固定在导轨上，注意不要太紧或太松。

3. 安装丝杠定位座，确保其位置准确，并使用螺丝固定。

4. 检查丝杠安装是否稳固，并确保其能够平稳运动。

第四步：完成安装1. 检查滑轨和丝杠的安装是否符合设备的要求。

2. 清洁安装好的滑轨和丝杠，以确保其表面光滑，无杂质。

3. 对滑轨和丝杠进行润滑，以减少摩擦和噪音。

4. 进行功能测试，确保滑轨和丝杠能够正常工作。

注意事项1. 安装之前，确保滑轨和丝杠的尺寸与设备相匹配，以免安装失败。

2. 在安装滑轨和丝杠时，务必使用合适的工具和正确的方法，以免损坏设备。

3. 对于较长的滑轨和丝杠，建议在安装时找人帮助，以确保安装的准确度和稳定性。

4. 在安装滑轨和丝杠之后，定期检查其紧固状况，以确保其稳定性和安全性。

5. 根据设备的使用频率和环境条件，对滑轨和丝杠进行定期维护和清洁，以延长其使用寿命。

结论正确安装滑轨和丝杠是保证设备稳固性和平滑性的关键。

本文介绍了滑轨和丝杠的安装方法，包括准备工作、滑轨安装、丝杠安装和完成安装等步骤。

同时还提醒读者注意事项，以确保安装的质量和安全。

通过正确安装和维护滑轨和丝杠，可以提高机械设备的性能和寿命。

丝杆导轨模组装配方法导轨模组是一种用于精密运动控制的装置，常用于机械设备的定位和运动控制系统中。

其中，丝杆导轨模组是一种常见的导轨模组类型，由丝杆和导轨两部分组成，能够实现高精度的直线运动。

一、准备工作在进行丝杆导轨模组的装配之前，需要做一些准备工作。

首先，要对所需的配件和工具进行清点，确保所有配件齐全。

常见的配件包括丝杆、导轨、轴承、支撑座、联轴器、电机等。

其次，需要准备好相应的工具，例如扳手、螺丝刀、螺纹锥等。

最后，要清洁工作台面，确保装配过程中的卫生和整洁。

二、装配步骤1. 安装丝杆将丝杆放置在工作台面上，检查丝杆的表面是否光滑、无损伤。

然后，根据丝杆的尺寸，选择合适的联轴器，并将联轴器安装在丝杆的一端。

接下来，将丝杆插入导轨的导轨槽中，确保丝杆能够顺利地在导轨上滑动。

最后，利用螺栓将丝杆固定在导轨上，确保丝杆与导轨的连接牢固。

2. 安装导轨将导轨放置在工作台面上，并检查导轨的表面是否光滑、无损伤。

然后，根据装配要求，在机器的相应位置固定导轨，确保导轨的位置准确。

接下来，将导轨的滑块插入导轨槽中，确保滑块能够顺利地在导轨上滑动。

最后，利用螺栓将导轨固定在机器上，确保导轨的稳定性和牢固性。

3. 安装支撑座和轴承选择合适的支撑座，并将支撑座安装在机器的相应位置。

然后，将轴承安装在支撑座上，确保轴承与丝杆的连接牢固。

接下来，将丝杆插入轴承中，确保丝杆能够顺利地在轴承上旋转。

最后，利用螺栓将支撑座固定在机器上，确保支撑座的稳定性和牢固性。

4. 安装电机和联轴器将电机安装在机器的相应位置，并与丝杆的联轴器相连接。

然后，根据装配要求，调整电机的位置，确保电机与丝杆的联轴器的连接准确。

接下来，将联轴器的另一端与丝杆的联轴器相连接，确保联轴器的连接牢固。

最后，根据电机的要求，接线并进行测试，确保电机与丝杆的运动协调一致。

5. 调试和测试装配完成后，需要对丝杆导轨模组进行调试和测试，以确保其运行正常。

首先，检查丝杆和导轨之间的间隙，确保其适当，并进行必要的调整。
