三相绕线式异步电动机各种运行状态下的机械特性原理简述机械特性是指其转速与转矩间的关系,一般表示为。
由于三相异步电动机的机械特性呈非线性关系,所以函数表达式以转速为自变量,转矩为因变量,写为更为方便。
又因转差率s也可以用来表征转速,而且用s表示的机械特性表达式更为简洁,所以对三相异步电动机一般用来表示机械特性,同时将作为横坐标,这样和原的图形是一致的。
一、三相异步电动机机械特性的表达式三相异步电动机机械特性的表达式一般有三种:1.物理表达式其中为异步电机的转矩常数;为每极磁通;为转子电流的折算值;为转子回路的功率因数。
2.参数表达式其中。
3.实用表达式其中为最大转矩,为发生最大转矩时的转差率。
三种表达式其应用场合各有不同,一般物理表达式适用于定性分析与及间的关系,参数表达式可以分析各参数变化对电动机运行性能的影响,而实用表达式最适合用于进行机械特性的工程计算。
二、三相异步电动机的机械特性1.固有机械特性固有机械特性是指异步电动机在额定电压、额定频率下,电动机按规定方法接线,定子及转子回路中不外接电阻(电抗或电容)时所获得的机械特性,如图15-1所示。
图15-1 三相异步电动机的固有机械特性下面对机械特性上反映其特点的几个特殊点进行分析:(1)起动点:其特点是:,,起动电流;(2)额定运行点:其特点是:,,;(3)同步速点:其特点是:,,,,点是电动状态与回馈制动的转折点;(4)最大转矩点:电动状态最大转矩点,其特点是:,;回馈制动最大转矩点,其特点是:,;由公式可以看出,。
2.人为机械特性由三相异步电动机机械特性的参数表达式可见,异步电动机的电磁转矩在某一转速下的数值,是由电源电压、频率、极对数及定转子电路的电阻、电抗、、、决定的。
因此人为的改变这些参数,就可得到不同的人为机械特性。
现介绍改变某些参数时人为机械特性的变化:(1)降低电压不变,不变,因为,,,所以降低电压时,、、均减小,其人为机械特性见图15-2。
第二节三相异步电动机的电磁转矩和机械特性三相异步电动机转轴上产生的电磁转矩是决定电动机输出的机械功率大小的一个重要因素,也是电动机的一个重要的性能指标。
一、三相异步电动机的转矩特性1、电磁转矩的物理表达式三相异步电动机的工作原理告诉我们,电磁转矩是旋转磁场与转子绕组中感应电流相互作用产生的,设旋转磁场每极的磁通量用Φ表示,它等于气隙中磁感应强度平均值与每极面积的乘积。
Φ表示了旋转磁场的强度。
设转子电流用I2表示。
根据电磁力定律,电磁转矩T em应与Φ成正比、与I2也成正比,即T em∝Φ·I2。
此外转子绕组是一个感性电路,转子电流I2滞后于感应电动势E2,它们之间的相位差角是。
考虑到电动机的电磁转矩对外做机械功,与有功功率相对应。
因此电磁转矩T em还与转子电路的功率因数cos有关,即与转子电流的有功分量I2cos(与E2同相位的电流分量)成正比。
总结以上分析,可列出异步电动机的电磁转矩方程式中KT是一个与电动机本身结构有关的系数。
该公式是分析异步电动机转矩特性的重要依据。
2、转矩特性电磁转矩与转差率之间的关系T em=(S)称为电动机的转矩特性。
可以推得式中KT’、转子电阻R2、转子不动时的感抗X20都是常数,且X20远大于R2。
由于上式用电机定、转子绕组中的电阻、电抗等参数反映电磁转矩T em和转差率S之间的关系,所以上式又称之为电磁转矩的参数表达式。
由转矩的表达式(4-5)可知,转差率一定时,电磁转矩与外加电压的平方成正比,即T em∝U12。
因此,电源电压有效值的微小变动,将会引起转矩的很大变化。
当电源电压U1为定值时,电磁转矩T em是转差率S的单值函数。
图4-13画出了异步电动机的转矩特性曲线。
二、三相异步电动机的机械特性当电源电压U1和转子电路参数为定值时,转速n和电磁转矩T的关系n=f(T)称为三相异步电动机的机械特性。
机械特性曲线可直接从转矩特性曲线变换获得。
将图4-15中的转矩特性曲线顺时针转动90°,并将s换成n就可以得到三相异步电动机的机械特性曲线,如图4-16所示。

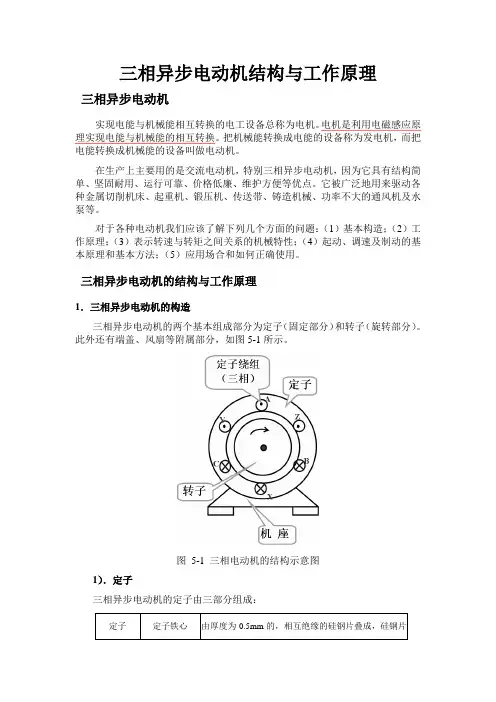

三相异步电动机的工作原理文章目录旋转磁场产生原理旋转磁场的方向旋转磁场的转速三相异步电动机的工作原理是根据电磁感应原理而工作的,当定子绕组通过三相对称交流电,则在定子与转子间产生旋转磁场,该旋转磁场切割转子绕组,在转子回路中产生感应电动势和电流,转子导体的电流在旋转磁场的作用下,受到力的作用而使转子旋转。
下面,我们分析旋转磁场的产生,电动机的旋转、转差率及转向。
旋转磁场产生原理三相异步电动机的定子铁芯中放置三相结构完全相同的绕组U、V、W,各相绕组在空间上互差120°电角度,如下图所示,向这三相绕组通入对称的三相交流电,如图(b)(c)所示。
下面我们以两极电动机为例说明电流在不同时刻时,磁场在空间的位置。
下图(b)所示,假设电流的瞬时值为正时是从各绕组的首端流入(用〇中间加个×表示),末端流出(用“⊙”表示),当电流为负值时,与此相反。
(a)简化的三相绕组分布图(b)按星形连接的三相绕组接通三相电源(c)三相对称电流波形图(d)两极绕组的旋转磁场在ωt=0的瞬间,iu=0,iv为负值,iw为正值,如图(c)所示,则V相电流从V2流进,V1流出,而W 相电流从W1流进,W2流出。
利用安培右手定则可以确定ωt=0瞬间由三相电流所产生的合成磁场方向,如图d①所示。
可见这时的合成磁场是一对磁极,磁场方向与纵轴线方向为一致,上方北极,下方是南极。
在ωt=π/2时,经过了四分之一周期,iu由零变为最大值,电流由首端U1流入,末端U2流出;iv仍为负值,U相电流方向与(1)时一样;iw也变为负值,W相电流由W1流出,W2流入,其合成磁场方向如图d②所示,可见磁场方向已经较ωt=0时按顺时针方向转过90°。
应用同样的分析方法可画出ωt=π,ωt=2/3*π,ωt=2π时的合成磁场,分别如图d③,④,⑤所示,由图中可明显地看出磁场的方向逐步按顺时针方向旋转,共计转过360°,即旋转了一周。
