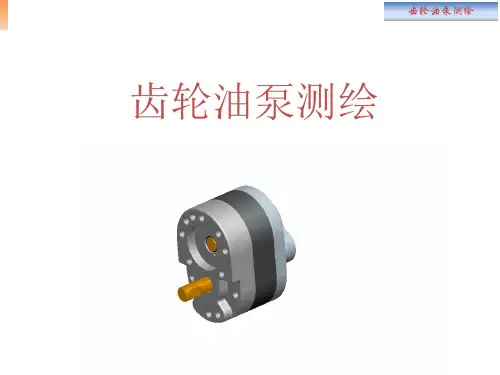

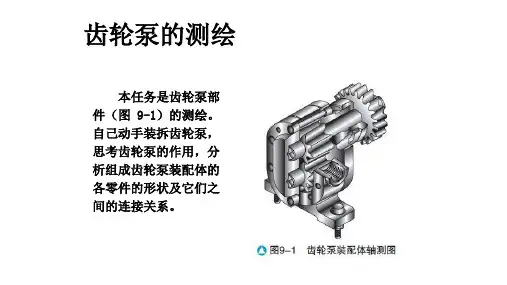

齿轮泵的测绘

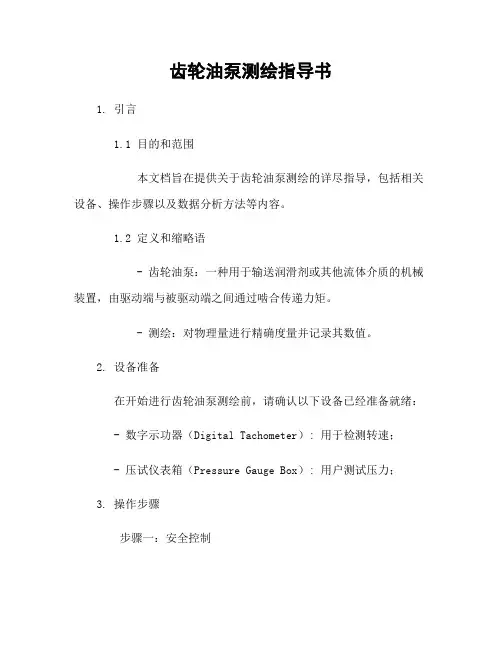

齿轮油泵测绘指导书1. 引言1.1 目的和范围本文档旨在提供关于齿轮油泵测绘的详尽指导，包括相关设备、操作步骤以及数据分析方法等内容。

1.2 定义和缩略语- 齿轮油泵：一种用于输送润滑剂或其他流体介质的机械装置，由驱动端与被驱动端之间通过啮合传递力矩。

- 测绘：对物理量进行精确度量并记录其数值。

2. 设备准备在开始进行齿轮油泵测绘前，请确认以下设备已经准备就绪： - 数字示功器（Digital Tachometer）: 用于检测转速；- 压试仪表箱（Pressure Gauge Box）: 用户测试压力；3. 操作步骤步骤一：安全控制确保工作区域内没有任何危险品，并佩戴个人防护装置。

将电源关闭，并断开连接。

步骤二：设置参数将数字示功器放置在可读取位置上，并校正为零点。

调整压试验仪表箱的刻度，以适应所需压力范围。

步骤三：测量转速将数字示功器连接到齿轮油泵上，并启动设备。

记录下稳定运行时的转速数值。

步骤四：测试压力使用已校准好的压试验仪表箱将其与齿轮油泵相连。

通过调整阀门控制流体进出来达到预期工作条件并读取相关数据。

4. 数据分析4.1 转速对比比较不同负载情况下得到的转速数据，观察是否存在异常或偏差现象。

4.2 压力变化评估分析在不同操作状态和负荷条件下获得的压力数据，确定系统性能及可靠性等方面问题。

5、附件本文档涉及以下附件：- 配图A: 示意图- 表格B: 测试结果汇总6、法律名词及注释无特殊要求，请参考当地法规进行操作，并遵守安全生产标准和环境保护政策等相关条例。

齿轮油泵测绘过程简介
齿轮油泵测绘过程大致可分为以下几个步骤：
1.准备工作。

包括准备必要的测绘仪器和校准工具、选择足够精度的标准流量计进行校准、选取合适的测量控制点等。

2.校准流量计。

将标准流量计与齿轮油泵相连，让标准流量计输出单位时间内流量的实测值，再根据实际使用条件进行误差校准。

3.选定测试点。

对于齿轮油泵来说，一般需要选取各个转速下的流量、压力、温度等测试点进行测量，并根据实测数据进行图像绘制和分析。

4.进行测量。

通过测量仪器，对齿轮油泵进行实时的压力、流量、温度等参数的测量，并记录下来。

5.数据处理。

采用专业的数据处理软件将实测数据进行图表绘制，分析数据，查找问题。

6.校正齿轮油泵。

根据数据分析结果，逐步调整齿轮油泵的参数，如调整齿轮的齿数、模数以及减速器的传动比等，直到符合要求。

7.检验测量结果。

将校准后的齿轮油泵再次测量，并与处理后的数据进行对比，确保流量、压力、温度等参数满足设计要求。

8.完成报告。

根据测绘结果，生成详细的分析报告，提供给用户参考。

测绘实践报告书1.测绘项目：齿轮油泵2.齿轮油泵工作原理分析.齿轮油泵主动轮随电动机一起旋转并带动从动轮跟着旋转.当吸入室一侧的啮合齿逐渐分开时,吸入室容积增大,压力降低,便将吸入管中的液体吸入泵内；吸入液体分两路在齿槽内被齿轮推送到排出室.液体进入排出室后,由于两个齿轮的轮齿不断啮合,使液体受挤压而从排出室进入排出管中.主动齿轮和从动齿轮不停地旋转,泵就能连续不断地吸入和排出液体3典型的测绘方法总结：1内外螺纹的参数测绘螺纹的基本要素有牙型、直径、线数、螺距、导程及旋向.通过螺纹轴线剖面上的螺纹轮廓形状称为螺纹牙型.常见的螺纹牙型有三角形、梯形、锯齿形、矩形等.用游标卡尺可测得外螺纹大径和内螺纹小径.螺距可以用游标卡尺测n个螺距L在通过L/n测得螺距.先确定螺纹的种类如普通螺纹、梯形螺纹,再通过查表找到相应的大小径对应的螺距等参数.2齿轮参数的测绘直齿圆柱齿轮的基本参数有齿数、模数、压力角.齿数可以计数得到,模数则根据公式m=d/zz为齿数,d为分度圆直径求得.得到模数值m即可通过查表得到齿顶高、齿根高等数据.齿顶高=m,齿根高=3标准件及标准结构的参数确定方法链接螺钉可先用游标卡尺测得螺纹的公称直径d,然后根据d查表可得螺距、公称长度等参数.螺母可先用游标卡尺测得螺纹的公称直径,通过查表可以得到e、m、s 等数据.键可以先测量轴的直径和键的公称尺寸,然后通过查表可以得到键槽的深度等相关参数.4.装配图的表达方案主视图采取旋转剖,可以更清楚地表达泵体的销孔和泵盖的销.用局部放大画法表达部分较小的螺孔,螺钉、等标准件,使其不至于因为尺寸过小而看不清.用夸大画法表达键顶部与键槽的间隙.左视图用了半剖和局部剖表达了泵盖及泵体及分布在各处的螺孔螺纹、齿轮.用简化画法省略了部分倒角线,简化图形.5.测绘实践的心得与体会总结测绘之前最重要的是了解测绘对象.本次测绘任务,我首先阅读本指导书和教材中有关章节,并通过对齿轮油泵实物的拆卸和装配过程,全面了解齿轮油泵的工作原理、结构特点、装配关系.根据实物,并参照装配示意图,弄清齿轮油泵中各个零件的结构特点,零件之间的装配关系和配合性质.在绘制零件工作图和草图的时候,除应遵守零件测绘各项规则外,还应注意：选择主视图时应考虑到装配图的主视图的选择,尽可能使零件的安放位置与装配图上一致,以便绘制装配图；在零件图上标注尺寸时应充分考虑到装配关系和工作原理,把重要尺寸直接从主要基准注出来.基准的选择也要根据装配关系和工作原理进行分析确定；选择后查表注出偏差.根据泵体、泵盖零件图,和附图中给出的其它零件图,画出齿轮油泵装配图,要注意绘制装配图之前,先布局一下整个装配图,以免出现越过边线或者与明细表交叉的情况.要认真看懂装配示意图和附图中给出的其它零件图,选择主视图时,应把齿轮油泵的工作原理,主要装配关系表达清楚.。

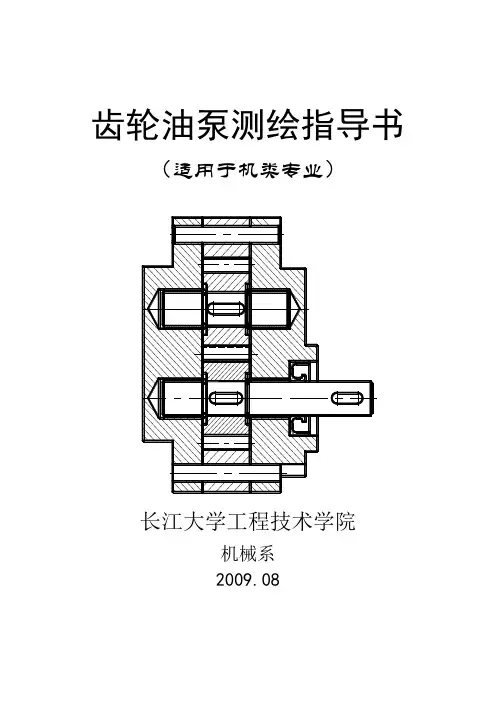

齿轮油泵测绘指导书（适用于机类专业）长江大学工程技术学院机械系2009.08一、测绘目的与任务要求当需要对原有机器进行维修、技术改造或仿造的时侯，在没有现成技术资料的情况下，往往要对有关机器的一部分或整体进行测绘，这种方法称为部件测绘。

因此掌握测绘技能具有很重要的意义。

部件测绘的目的在于使同学初步掌握装配体的测绘方法。

通过测绘了解齿轮油泵的工作原理、全部零件的装配关系以及每个零件在齿轮油泵中的作用；了解齿轮油泵的装拆顺序；学会常用测量工具的使用方法及测绘技巧；掌握齿轮油泵装配示意图、零件草图、零件工作图、装配图的绘制方法，从而提高工科学生的工程意识和设计绘图能力。

但是，测绘工作需要多方面的知识，如机械设计、金属工艺学、公差与技术测量、金属材料学及热处理等。

我们机械制图课所进行的部件测绘，重点在于图形如何表达，尺寸如何标注，以及一般技术要求如何拟定等。

至于更深入的问题则有待后续课程去完成。

部件测绘是一项复杂细致的工作，通过整个教学环节，要求学生达到下列要求：1．掌握一般测绘程序和步骤，了解所测部件的工作原理和装配关系。

2．学会部件分解，画出装配示意图。

3．掌握零件草图的绘制方法及要求。

4．掌握常用测量工具的使用方法，学会对测量尺寸进行圆整和协调，学会确定配合种类、公差等级及表面粗糙度的判定及技术要求的拟定方法。

5．确定被测零件的材料、种类、名称、热处理方法及表面要求等。

6．根据装配草图和零件草图绘制装配图。

7.由装配图和零件草图画非标准件的零件工作图。

二、齿轮泵简介齿轮泵是冷却系统及润滑系统中常用的增压部件。

它依靠泵体与啮合齿轮间所形成的工作容积变化和移动来输送液体并使之增压。

齿轮泵适用输送不含固体颗粒、无腐蚀性、粘度范围较大的润滑性液体。

它通常用作液压泵和输送各类油品。

齿轮泵结构简单紧凑，容易制造，维护方便。

但缺点是流量、压力脉动较大且噪声大。

齿轮泵的工作原理如右图所示，当一对齿轮在泵体里作高速啮合传动时，啮合区内右边吸入腔空间，由于轮齿的相互啮合、脱开，齿间容积增大，压力降低而产生局部真空，油池内的油在大气压的作用下进入油泵低压区内的吸油口，随着齿轮的转动，一个个齿槽中的油液不断地沿着图中箭头所指的方向被带到左边的排出腔将油压出，并输送到机器中需要冷却或润滑的地方。

题目: 齿轮油泵测绘报告学生姓名钟喜扬专业_ 机械设计制造及其自动化学号_ ***************班级_ 2013 级 1 班指导教师马永昌成绩_工程技术学院2016 年 4 月齿轮油泵测绘报告1简介CB-B25型齿轮油泵是低压、中小排量系类油泵。

凭借相互啮合的齿轮将电动机输出的机械能转换为液压能的转换装置，广泛用于液压系统、纺织机械和其他中小型机械作为液压系统能源和润油油源及油库、油罐、油桶转油等。

CB-B为泵头，S型表示带底座、电机的整机。

齿轮油泵适用于输送各种有润滑性的液体，温度不高于70℃,如需高温200℃,可配用耐高温材料即可，粘度为5×10-5～1.5×10-3m2/s。

本泵不适用于输送腐蚀性的、含硬质颗粒或纤维的、高度挥发或闪点低的液体，如汽油、苯等。

1、齿轮油泵使用规定电压，线路电压不超过抽液泵铭牌上所规定电压的±10%方可使用。

2、齿轮油泵开箱后按结构示意图装配，接上电动机并紧接连电机，使泵体与电机为一体，接好出水轮管3、齿轮油泵使用前检查各部件外型完好才能开机使用。

4、齿轮油泵不宜作空运转，使用时，抽吸完毕，即停泵，否则会加速叶轮密封件轴承等磨损。

也可能磨损泵管，因本泵电机空载转速可达10000转/分。

5、齿轮油泵及时调换电刷，电刷磨损到将不能使用时，须及时调换（2只电刷同时调换）否则会使电刷与换向器接触不良引起坏损，损坏换向器，严重时会烧坏电枢。

6、齿轮油泵在下列情况下不得使用，在使用过程中如发现绝缘损坏，电源线工电缆护套破裂，插头插座开裂或接触不良，以及断续运转，出现严惩火花等故障时，电机外壳操作时，应立即进行修理。

在未修复前不得使用。

7、齿轮油泵防止过载，使用时，凡遇转速异常或降低时，应即停机检查是否有杂物卡住叶轮或电机是否发生故障，抽液泵因故刹车时必须立即切断电源。

2结构特点体积小，重量轻，结构简单，工作可靠，维护方便；应用于机床液压系统，纺织机械；作为液压能源和润滑油源。

齿轮油泵测绘对现有机器或部件进行分析测量并绘制出草图和工作图的过程称为测绘。

测绘是根据实物获取图样资料的重要手段。

测绘常被应用于仿造和维修机器的工作中，测绘工作是从事机械工作的技术人员必须掌握的基本技能。

测绘工作是一件复杂而细致的工作，其中大量和基本的工作是分析机件的结构形状，画出图形，准确测量尺寸，弄清并合理的制定出技术要求等。

一、测绘目的在学习完画法几何与机械制图课程的最后阶段，进行为期一周的测绘，是要求学生通过测绘，获得综合运用所学的课程进行独立绘图的能力。

使学生进一步掌握零部件的测绘程序及方法，并学一点有关的工艺及设计知识，为以后进行课程设计与毕业设计打好基础。

二、测绘要求测绘应完成下列内容：画装配示意图1 张（A3 幅面）；零件草图一套（发A2 幅面2 张，画非标零件的草图）。

齿轮泵装配图1 张（A2 幅面）；零件图10 张（幅面为A2: 1 张；A3: 2 张；A4: 7 张）；标准件已在装配图明细表中注明了代号、名称、数量，故不用绘制零件图。

三、测绘程序及方法1.了解和分析部件齿轮泵是液压泵中结构最简单的一种泵。

主要用于低压或噪声水平限制不严的场合。

一般机械的润滑泵以及非自吸式泵的辅助泵都采用齿轮泵。

从结构上看齿轮泵可分为外啮合和内啮合两大类，其中以外啮合齿轮泵应用更广泛。

外啮合齿轮泵一般由一对齿数相同的齿轮，传动轴，轴承，端盖和壳体组成。

现在测绘的是用于教学的齿轮泵，它在结构上与实际的齿轮泵有许多不同之处，如没有轴承，齿轮和轴做成一体，泵体上未开卸油槽等等，但其主要工作原理是相同的。

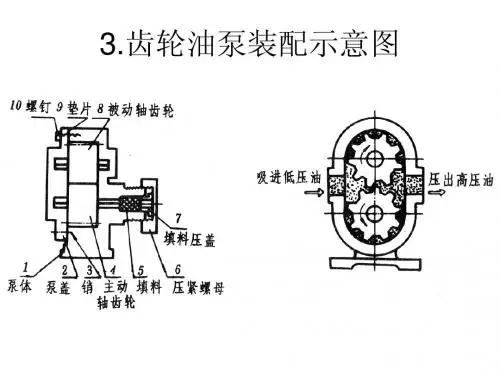

22.轴套(三)9.螺母1.垫片2.销24.泵座A-A23.从动齿轮AA5.垫圈3.螺柱4.螺母8.螺柱 6.轴套7.齿轮轴19.键21.轴20.主动齿轮17.填料18.轴套(二)16.压盖11.键10.垫圈15.开口销14.螺母13.垫圈12.传动齿轮齿轮油泵装配示意图32.调节螺杆31.螺母30.螺塞29.密封垫28.弹簧坐圈26.弹簧25.阀门25.泵盖图１为外啮合齿轮泵工作原理图。

一、实训目的通过本次齿轮泵测绘实训，使学生掌握齿轮泵的结构特点、工作原理、测绘方法和步骤，提高学生的动手能力和工程实践能力，为以后从事机械设计、制造和维修等工作打下基础。

二、实训内容1. 齿轮泵的结构及工作原理齿轮泵是一种容积式泵，主要由齿轮、泵体、轴、轴承等组成。

齿轮泵的工作原理是：当齿轮旋转时，泵体内的齿轮齿间形成封闭的容积，随着齿轮的旋转，封闭容积逐渐增大，形成一定的真空，从而吸入液体；随后，封闭容积逐渐减小，液体被挤出泵体，实现输送液体的目的。

2. 齿轮泵的测绘方法及步骤（1）观察齿轮泵实物，了解其结构组成及各部分功能。

（2）根据齿轮泵实物，绘制齿轮泵的总体结构图。

（3）测量齿轮泵各零件的尺寸，包括齿轮、泵体、轴、轴承等。

（4）根据测量数据，绘制齿轮泵的零件图。

（5）绘制齿轮泵的装配图。

三、实训过程1. 观察齿轮泵实物，了解其结构组成及各部分功能。

通过观察齿轮泵实物，我们了解到齿轮泵主要由齿轮、泵体、轴、轴承等组成。

齿轮是齿轮泵的核心部件，其形状、尺寸和材料直接影响齿轮泵的性能。

泵体是齿轮泵的壳体，用于容纳齿轮和轴等部件。

轴是齿轮泵的动力传递部件，通过轴将电机动力传递给齿轮。

轴承用于支撑齿轮和轴，保证齿轮泵的旋转精度。

2. 绘制齿轮泵的总体结构图。

根据齿轮泵实物，我们绘制了齿轮泵的总体结构图，展示了齿轮泵的各个组成部分及其相互关系。

3. 测量齿轮泵各零件的尺寸。

我们使用游标卡尺、钢直尺等工具，对齿轮泵的各零件进行了尺寸测量，包括齿轮、泵体、轴、轴承等。

4. 绘制齿轮泵的零件图。

根据测量数据，我们绘制了齿轮泵的零件图，包括齿轮、泵体、轴、轴承等。

在绘制过程中，我们注意了尺寸标注、视图选择和标注规范等要求。

5. 绘制齿轮泵的装配图。

根据齿轮泵的总体结构图和零件图，我们绘制了齿轮泵的装配图。

装配图展示了齿轮泵的各个部件在装配过程中的位置关系和装配顺序。

四、实训体会通过本次齿轮泵测绘实训，我深刻体会到以下几点：1. 实践是检验真理的唯一标准。
