Y-8100型常规取心工具使用说明书中石化胜利石油管理局钻井工艺研究院目录1、用途2、主要规范3、结构概述4、使用方法5、检查、维修、保养6、验收内容1 用途Y-8100型常规取心工具是石油、地质勘探钻井中常规取心作业最理想的取心工具。

该型常规取心工具配套完善、规格齐全、技术先进，适用于软、中、硬及破碎地层取心。

2 主要规范铝合金内筒尺寸（外径×内径×壁厚），mm123×108×7.5岩心直径，mm101.6取心钻头外径，英寸71/2"-95/8"顶端扣型NC503 结构概述Y-8100型常规取心工具主要由安全接头、旋转总成、差值短节（或稳定器）、外筒、内筒、岩心爪组合件、取心钻头和辅助工具等部分组成。

3.1 采用高强度厚壁无缝钢管作外筒，强度高、稳定性好，有利于提高岩心收获率、单筒进尺和延长取心钻头使用寿命。

3.2 内筒：除钢质内筒外，还设计了可供用户选购的具有轻质、耐温、耐腐蚀、内壁光洁等优点的铝合金管作内筒。

对于这些特殊内筒，岩心进入阻力小，有利于提高单筒进尺和取心收获率，还可将装有岩心的这些特殊内筒分段切割，两端加盖帽封堵，便于运输，简化岩心处理工序，更好地保护岩心。

3.3差值短节表面堆焊有耐磨层（硬质合金），耐磨性好，扭矩较小，减少了对外筒的表面磨损。

3.4选用稳定器能增加取心工具的稳定性。

稳定器采用三螺旋，螺旋筋表面有贴焊硬质合金块或耐磨面，并磨削成光洁面，表面无气孔，耐磨性好，耗损扭矩较小。

3.5在旋转总成上调整间隙:利用调节螺帽的正反旋,实现增长或减短内筒组件长度,以满足间隙值。

可调范围为0-60mm,可微调值为1.5mm,调整间隙操作方便、可靠。

3.6 若取心工具在井下被卡住时，很容易地从安全接头螺纹处倒开，起出内筒和岩心，再根据井下情况处理外筒。

3.7 轴承无弹夹，两端无密封，允许少量泥浆流过起冷却和润滑轴承的作用，结构简单、转动灵活、寿命长。

目录1 指纹锁介绍 (4)1.1 产品特征 (4)1.1.1 产品介绍 (5)1.1.2 产品功能介绍 (5)1.2 尺寸 (5)1.3 技术参数 (6)2 操作使用 (7)2.1 放置手指的方式 (7)2.2 操作说明 (8)2.3 警示 (8)2.4 安装/更换电池 (9)3 安装步骤图 (10)3.1 侧条和锁体尺寸图 (10)3.2 确认开门方向 (14)3.3 门板开孔图 (15)3.4 门扣盒开孔图 (15)3.5 安装步骤 (15)3.5.1 安装锁芯 (15)3.5.2 安装前后面板 (16)3.5.3 安装门框盒和扣板 (17)4 锁的维护及保养 (19)4.1 日常维护及保养 (19)4.2 使用须知 (19)5 售后服务 (20)5.1 售后服务相关说明 (21)5.2 装箱清单 (24)5.3 配件表……………………………………………………………24A/1(2016年5月)重要提示1指纹锁作为高科技产品，安装的好坏直接影响到门锁的正常操作及使用寿命，建议您聘请对锁具有相当经验的师傅进行安装，并根据产品附件中门板开孔图样板进行开孔，凿支承窝，锁扣板及锁扣盒孔；确认所开凿的孔准确无误，然后严格按照产品说明书中的步聚进行操作，如果安装后发现锁开关不灵活或不能开启，请及时和当地的经销商或本公司的售后服务部门联系，以便问题快速得以解决。

2如果您的房间正在装修中，我们建议您在产品安装及经检查没问题后将产品卸下，待装修完成后再把产品重新装上，这样做的目的是：1.避免装修过程中出现腐蚀性物质粘在锁体上，影响外观，如果门的油漆未干会影响传动不灵活；2.装修时会使用酒精、油漆等化学物质，这些化学物质在未干透时会向空气中散发腐蚀性气体或灰尘，加速产品表面处理生变，影响外观及降低产品使用寿命。

3在门锁安装前，请您先接通所有连接线并装好电池后，按门锁线路板上的初始化按钮，第一时间对门锁进行初始化，恢复到出厂状态。

石油钻井取芯技术简介一、取芯技术概述－、取芯的目的岩芯是石油勘探、开发过程中取得完整的第一性资料，通过大量对岩芯的分析与研究才能为准确计算油田储量、制定合理的开发方案、制定增产措施提供依据。

1.研究生油层在一个沉积盆地内寻找油气，需要从目的层的岩芯取样化验分析各项生油指标。

根据化验所得结果可以从生油角度选择勘探油气藏的目的层和有利地区。

2．研究油气层性质通过对取出岩芯的分析，进一步了解储集层中油、气、水的分布情况，油层的空隙度、渗透率、含油气饱和度以及油气层的有效厚度，以确定油气层的工业开采价值。

3．研究地层利用岩芯的岩性、物性、电性、矿物成分及化石等资料对地层进行对比分析。

通过对岩机械力学性能测定，了解其强度、可钻性、研磨性等，以指导钻井作业。

4．指导油、气田开发通过对取出岩芯的分析，掌握水驱油的原理和在不同条件下的油水运移规律，为油田开发二次采油提供理论依据和实践经验。

同时对岩芯的研究还可为低渗油气田的酸化压裂提供可靠依据。

5．检查开发效果在油田开发过程中，通过对取出岩芯的分析，掌握油田开采动态，注入流体推动情况及驱油效率，以获取油层的油水饱和度、岩性、物性资料。

得出有关规律，为下一步开发油田提供支持。

综上所述，在油气田勘探、开发各阶段，为查明储油、储气层的性质或从大区域的地层对比到检查油气田开发效果，评价和改进开发方案，任一研究步骤都离不开对岩芯的观察和研究。

二、钻进取芯的几个环节1、环状破碎井底岩石，形成岩芯（圆柱体）。

2、保护岩芯。

钻进取芯时，已形成的岩芯要加以保护，避免循环的钻井液冲蚀岩芯及钻柱转动的机械碰撞损坏岩芯。

3、取出岩芯。

在钻进取芯到一定长度后（通常为一个单根长度，也可以进行长筒取芯达几十米甚至百米），要从所形成岩芯的底部割断并夹紧，在起钻时随钻具一同提升到地面。

钻进取芯时，以上三个环节都应做好，任一环节处理不当，轻则会得不到应有数量（长度）的岩芯，严重时会导致取芯失败，取不出岩芯。

使用工具责任书一、为了规范和规范使用工具，保证工具的安全性和有效性，特制定本责任书。

二、使用工具的目的是为了提高工作效率，完成工作任务，不得私自挪用、私用工具。

三、使用工具时应当按照使用说明书正确使用，不得擅自改动工具结构，以免影响工具的使用效果。

四、使用工具时应当注意安全，严禁在使用工具时酗酒、赌博、打闹，以免造成意外伤害。

五、使用工具时应当根据工具的使用要求进行维护保养，保持工具的清洁和良好状态。

六、使用工具时应当根据工作需要选择合适的工具，不得随意挑选工具，以免影响工作效率和质量。

七、使用工具时应当遵守相关规定，不得私自借用、转让工具，不得私自拆卸、修理工具。

八、使用工具时应当妥善保管，不得私自将工具带离工作场所，不得私自交给他人使用。

九、使用工具时应当定期进行检查，发现工具有损坏或者故障应当及时报告，不得私自使用损坏或者故障的工具。

十、使用工具时应当遵循工作流程，不得擅自改变工具的使用方式，不得将工具用于非工作用途。

十一、使用工具时应当遵守公司的相关规定，不得违反公司的管理制度，不得违反国家法律法规。

十二、使用工具时应当注重团队合作，不得私自使用工具影响他人工作，不得利用工具损害他人利益。

十三、使用工具时应当遵循环保原则，不得随意丢弃废旧工具，应当按照规定进行分类处理。

十四、使用工具时应当遵循节约用能原则，不得浪费工具资源，应当合理使用，节约能源。

十五、使用工具时应当遵循安全生产原则，不得违反安全操作规程，应当保障自身和他人的安全。

十六、对于违反本责任书规定的行为，将按照公司相关规定进行处理，情节严重的将追究法律责任。

十七、本责任书自发布之日起生效，对于使用工具的人员必须严格遵守，不得擅自改动、违反。

十八、本责任书解释权归公司所有。

十九、本责任书由公司相关部门负责解释和监督执行。

二十、本责任书一式两份，一份存公司档案，一份交使用工具人员签字确认。

二十一、本责任书自发布之日起生效。

二十二、本责任书内容如有变动，将另行通知。

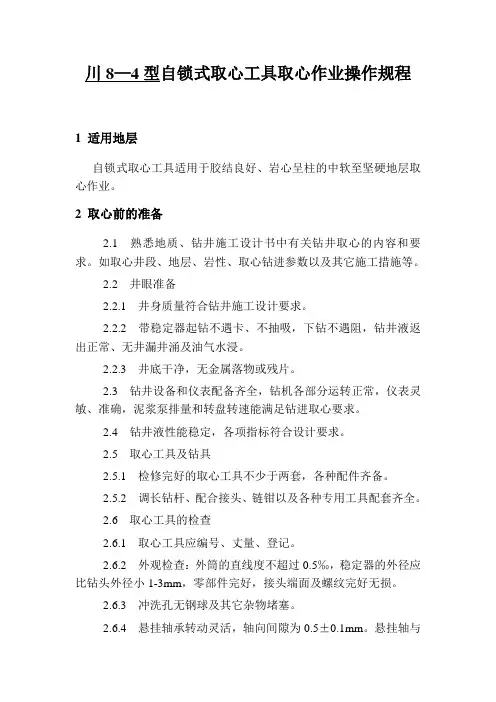

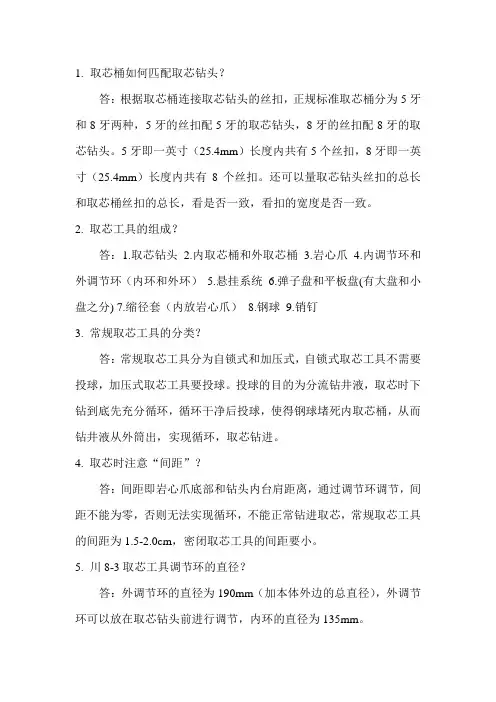

川8—4型自锁式取心工具取心作业操作规程1 适用地层自锁式取心工具适用于胶结良好、岩心呈柱的中软至坚硬地层取心作业。
