生物接触氧化池填料的选型

张小只智能机械工业网张小只机械知识库生物接触氧化池与填料结构包括池体，填料，布水装置，曝气装置。

曝气器，微孔曝气器工作原理为：在曝气池中设置弹性填料，组合填料填料，将其作为生物膜的载体。

待处理的废水经充氧后以一定流速流经填料，与生物膜接触，生物膜与悬浮的活性污泥共同作用，达到净化废水的作用。

生物接触氧化池的设计参数1、生物接触氧化池每个(格)平面形状宜采用矩形，沿水流方向池长不宜大于10m。

其长宽比宜采用1：2~1：1，有效面积不宜大于100m²。

2、生物接触氧化池由下至上应包括构造层、填料层、稳水层和超高。

其中，构造层宜采用0.6~1.2m，填料层高宜采用2.5~3.5m，稳水层高宜采用0.4~0.5m，超高不宜小于0.5m。

3、生物接触氧化池进水端宜设导流槽，其宽度不宜小于0.8m。

导流槽与生物接触氧化池应采用导流墙分隔。

导流墙下缘至填料底面的距离宜为0.3~0.5m，至池底的距离宜不小于0.4m。

4 、生物接触氧化池应在填料下方满平面均匀曝气。

（曝气器，膜片曝气器，曝气头）5、当采用穿孔管曝气时，每根穿孔管的水平长度不宜大于5m；水平误差每根不宜大于±2mm，全池不宜大于±3mm，且应有调节气量和方便维修的设施。

6、生物接触氧化池应设集水槽均匀出水。

集水槽过堰负荷宜为2-3l/（s-m）。

7、生物接触氧化池底部应有放空设施。

8 、当生物接触氧化池水面可能产生大量泡沫时，应有消除泡沫措施，比如使用消泡剂或者喷淋方式。

9 、生物接触氧化池应有检测溶解氧的设施。

填料1、生物接触氧化池的填料应采用组合填料，弹性填料对微生物无毒害、易挂膜、比表面积较大、空隙率较高、氧转移性能好、机械强度大、经久耐用、价格低廉的材料。

2 、当采用炉渣等粒状填料时，填料层下部0.5m高度范围内的填料粒径宜采用50~80mm，其上部填料粒径宜采用20~50mm。

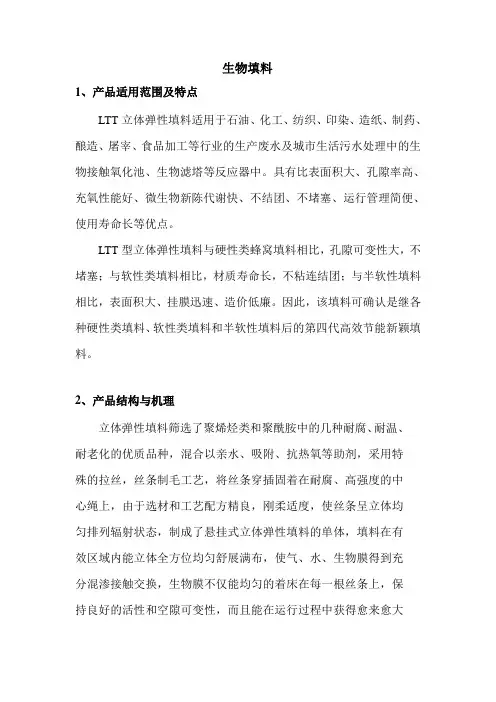

生物填料1、产品适用范围及特点LTT立体弹性填料适用于石油、化工、纺织、印染、造纸、制药、酿造、屠宰、食品加工等行业的生产废水及城市生活污水处理中的生物接触氧化池、生物滤塔等反应器中。

具有比表面积大、孔隙率高、充氧性能好、微生物新陈代谢快、不结团、不堵塞、运行管理简便、使用寿命长等优点。

LTT型立体弹性填料与硬性类蜂窝填料相比，孔隙可变性大，不堵塞；与软性类填料相比，材质寿命长，不粘连结团；与半软性填料相比，表面积大、挂膜迅速、造价低廉。

因此，该填料可确认是继各种硬性类填料、软性类填料和半软性填料后的第四代高效节能新颖填料。

2、产品结构与机理立体弹性填料筛选了聚烯烃类和聚酰胺中的几种耐腐、耐温、耐老化的优质品种，混合以亲水、吸附、抗热氧等助剂，采用特殊的拉丝，丝条制毛工艺，将丝条穿插固着在耐腐、高强度的中心绳上，由于选材和工艺配方精良，刚柔适度，使丝条呈立体均匀排列辐射状态，制成了悬挂式立体弹性填料的单体，填料在有效区域内能立体全方位均匀舒展满布，使气、水、生物膜得到充分混渗接触交换，生物膜不仅能均匀的着床在每一根丝条上，保持良好的活性和空隙可变性，而且能在运行过程中获得愈来愈大的比表面积，又能进行良好的新陈代谢，这一特征与现象是国内目前其他填料不可比拟的。

填料支架用镀锌钢管及扁钢焊接耐成，弹性立体填料丝条材质为PP，中心绳材质为尼龙。

3、设计进水水质CODcr<500mg/LBOD5<300mg/LSS<400mg/LpH：6-9石油类<20mg/L4、性能参数设备名称：弹性立体填料型号规格：LTT-150数量：1850m3直径：150mm中心绳直径：6mm丝条直径：0.5mm丝条密度：3200-3400根/m根数：44根/m3成品重量：4.0kg/m3比表面积：>500 m2/m3容积负荷：1.6-2.0 KgCOD/ m3.d兼氧池CODcr去除率：>50%好氧池CODcr去除率：>70%填料支架：DN50、DN40镀锌管、5#扁钢。

印染废水处理中生物填料如何选择
相对一般工业废水来说，印染废水具有水量大、有机物浓度高、含盐量高、水量变化大等特点，其复杂的成分决定了所选处理工艺的复杂性。

目前，我国多采用生化工艺来处理印染废水，而采用这种处理工艺也相对比较成熟，尤其是以先水解酸化再接触氧化为主的处理工艺采用得更为广泛。

但是，说到接触氧化就离不开生物填料的选择，可以这么说，填料选择是否合理，决定了整个生化系统的成败。

在许多工程项目的设计中，这个问题往往很容易被忽视，导致我们误认为用生化工艺处理印染废水不彻底、不可靠。

生物填料又叫生物膜的载体，简单地说就是在生化处理中给微生物提供一个栖息和生长的场所，同时它也是固定微生物的载体。

选择填料时应考虑以下几个因素：
1、是否质轻
2、抗老化程度、生物和化学物稳定性
3、挂膜、脱膜情况
4、挂膜后的容积负荷
5、比表面积的大小
6、是否经济（综合经济）
7、运输、安装是否简便
填料的选择分为厌氧填料选择和好氧填料选择，其功能略有不同。

由于厌氧池水解酸化会产生有机酸，因此，厌氧填料在选择时还要考虑到耐微生物腐蚀性问题；另外，由于厌氧布水方式选用脉冲布水方式，这就要求所选的填料既要防止厌氧污泥的大流失，又要更好地保证脉冲效果。

综合以上几个方面，针对印染废水生化处理，对于几种常用填料的比较。

当然，针对不同类型的印染废水可以选择不同的填料。

综合各方面的因素，我们认为组合填料是印染废水处理中生化填料的首选。

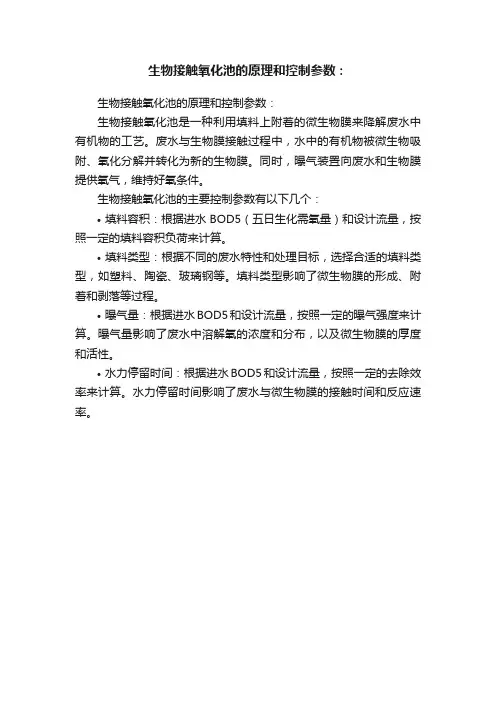

生物接触氧化池的原理和控制参数：
生物接触氧化池的原理和控制参数：
生物接触氧化池是一种利用填料上附着的微生物膜来降解废水中有机物的工艺。

废水与生物膜接触过程中，水中的有机物被微生物吸附、氧化分解并转化为新的生物膜。

同时，曝气装置向废水和生物膜提供氧气，维持好氧条件。

生物接触氧化池的主要控制参数有以下几个：
•填料容积：根据进水BOD5（五日生化需氧量）和设计流量，按照一定的填料容积负荷来计算。

•填料类型：根据不同的废水特性和处理目标，选择合适的填料类型，如塑料、陶瓷、玻璃钢等。

填料类型影响了微生物膜的形成、附着和剥落等过程。

•曝气量：根据进水BOD5和设计流量，按照一定的曝气强度来计算。

曝气量影响了废水中溶解氧的浓度和分布，以及微生物膜的厚度和活性。

•水力停留时间：根据进水BOD5和设计流量，按照一定的去除效率来计算。

水力停留时间影响了废水与微生物膜的接触时间和反应速率。

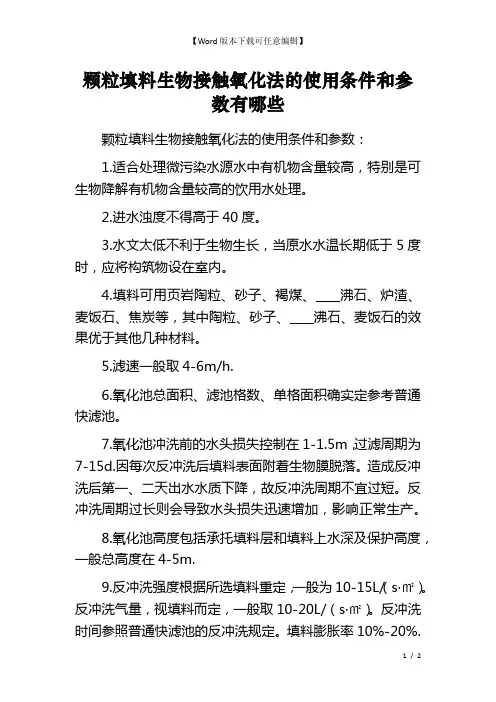

颗粒填料生物接触氧化法的使用条件和参数有哪些颗粒填料生物接触氧化法的使用条件和参数：1.适合处理微污染水源水中有机物含量较高，特别是可生物降解有机物含量较高的饮用水处理。

2.进水浊度不得高于40度。

3.水文太低不利于生物生长，当原水水温长期低于5度时，应将构筑物设在室内。

4.填料可用页岩陶粒、砂子、褐煤、____沸石、炉渣、麦饭石、焦炭等，其中陶粒、砂子、____沸石、麦饭石的效果优于其他几种材料。

5.滤速一般取4-6m/h.6.氧化池总面积、滤池格数、单格面积确实定参考普通快滤池。

7.氧化池冲洗前的水头损失控制在1-1.5m，过滤周期为7-15d.因每次反冲洗后填料表面附着生物膜脱落。

造成反冲洗后第一、二天出水水质下降，故反冲洗周期不宜过短。

反冲洗周期过长则会导致水头损失迅速增加，影响正常生产。

8.氧化池高度包括承托填料层和填料上水深及保护高度，一般总高度在4-5m.9.反冲洗强度根据所选填料重定，一般为10-15L/（s·㎡）。

反冲洗气量，视填料而定，一般取10-20L/（s·㎡）。

反冲洗时间参照普通快滤池的反冲洗规定。

填料膨胀率10%-20%.10.曝气量根据原水水质（主要根据可生物降解有机物和氨氮的含量）和进水溶解氧的含量而定。

气水比为0.5-1.5，一般取1.曝气系统按物水处理鼓风曝气系统设计，干、支管空气流速10-15m/s，通向空气扩散装置的竖管、小支管为4-5m/s.11.因反冲洗用气量是正常运行曝气量的8-10倍，反冲洗布气系统和正常运行曝气系统的管道应单独设置。

12.承托层接触配水、配气系统部分用卵石，其粒径至少应比配水、配气管孔径大4倍以上，接触填料部分的粒径及密度应基本与填料一致。

13.填料层高度一般为1500-2000mm，填料粒径2-5mm.14.大阻力配水、配气系统的设计参见快滤池设计。

15.冲洗排水槽的形式与特点与普通快滤池类似。

生物接触氧化池有哪些常用填料?
生物接触氧化池的填料直接影响处理效果。

因为填料是微生物栖息的场所，是生物膜的载体，并有截留悬浮物质的作用。

因此，选择适宜的填料十分重要。

目前我国常用的填料有以下几种。

(1)蜂窝状填料如图6-5-20所示。

材料是塑料或玻璃钢。

优点是：比表面积大、空隙率高、管壁光滑无死角、衰老生物易脱落。

缺点是：易堵塞，蜂窝管内的流速难以连成均一流速，故流速不均匀。

(2)网状填料塑料规整网状填料如图6-5-21所示。

水流在网状填料中可以四通八达，水气分布均匀，不易堵塞。

缺点是：表面光滑，挂膜缓慢，稍有冲击力易于脱落。

(3)软性填料即软性纤维状填料，如图6-5-22所示。

一般用尼龙、纤维、涤纶、腈纶等化纤编织成束，再在纵向安设中心绳联结绑扎而成。

优点是：比表面积大、强度高、物理和化学性能稳定、组装容易、运输方便、耐腐蚀、耐生物降解、造价低、体积小、质量轻(约2～
3kg/m³)、处理效果好。

缺点是：停池时易结块，清洗较困难。

此外，常用填料还有波纹板状填料、盾形填料、球形填料以及不规则粒状填料等。

(1) (2) (4) (5) (6) (7) (8) (3) (9)
有效容积（填料体积）
为保证布水布气均匀，每格氧化池面积一般应不大于25m²。

生物接触氧化池
（别称：淹没式生物滤池、接触曝气法）
一、设计参数
进水pH 值宜为6.5~8.8，否则应考虑预调整pH 。

进水水温宜控制在10~35℃。

当无试验资料时，对于生活污水或以生活污水为主的城市污水，容积负荷一般采用1000～1500g
BOD 5/(m³·d)。

（填料的容积负荷一般应通过试验确定。

）
生物接触氧化池的个数或分格数应不少于2个，并按同时工作设计。

污水在氧化池内的有效接触时间一般为1.5～3.0h 。

填料层总高度一般为3m 。

当采用蜂窝型填料时，一般应分层装填，每层高为1m ，蜂窝孔径应不小于25mm 。

进水BOD 5浓度应控制在150～300mg/L 的范围内。

接触氧化池中的溶解氧含量一般应维持在2.5～3.5mg/L 之间，气水比为15～20:1。

名称
公式
符号说明
V ——填料的总有效容积(m 3)
Q ——日平均污水量(m 3)L a ——进水BOD 5浓度(mg/L)L e ——出水BOD 5浓度(mg/L)
M ——COD 容积负荷率[gBOD 5/(m 3•d)]
()a e Q L L V M
-=。

生物接触氧化池的填料与曝气
生物接触氧化池由池体、填料、布水装置和曝气系统组成。

（1）环保填料：生物接触氧化池的填料时微生物的载体，其特点对接触氧化池中生物固体量、氧的利用率、水流条件和废水与生物膜的接触情况等起着重要的作用，因此是影响生物接触氧化池处理效果的重要因素。

选择填料时应考虑废水性质、有机物负荷及填料的特性。

常用的填料分为硬性填料、软性填料和半软性填料。

硬性填料指由玻璃钢或塑料制成波状板片，在现场再粘合成蜂窝填料。

软性填料由尼龙、维纶、腈纶、涤纶等化学纤维编织而成，又称纤维填料。

为防止生物膜生长后纤维结成球状，减小填料的表比面积，又有以硬性塑料为支架，上面缚以软性纤维的，称为半软性填料或复合纤维填料，宜兴新强环保填料成套厂作为行业领军者，生产优质的硬性与软性填料。

一般来说，生物接触氧池中的填料高度为3.0m左右，填料层上水面高度约为0.5m，填料层下布水区高度与池型有关，为0.5~1.5m。

（2）布水装置：布水装置的作用是使进入生物接触氧化池的污水均匀分布。

当处理水量较小时。

可采用直接进水方式；当处理水量较大时，可采用进水堰或进水廊道等方式。

（3）曝气装置：是氧化池的重要组成部分，与填料上的生物膜充分发挥降解有机污染物的作用、维持氧化池的正常运行和提高生化处理效率有很大关系，并且同氧化池的动力消耗有关。

曝气装置的作用是：1、充氧以维持微生物的正常活动；2、进行充分搅动，形成紊流；
3、防止填料堵塞，促进生物膜更新。

曝气装置按供气方式可分为鼓风曝气、机械曝气和射流曝气，目前使用较为广泛的是鼓
风曝气。

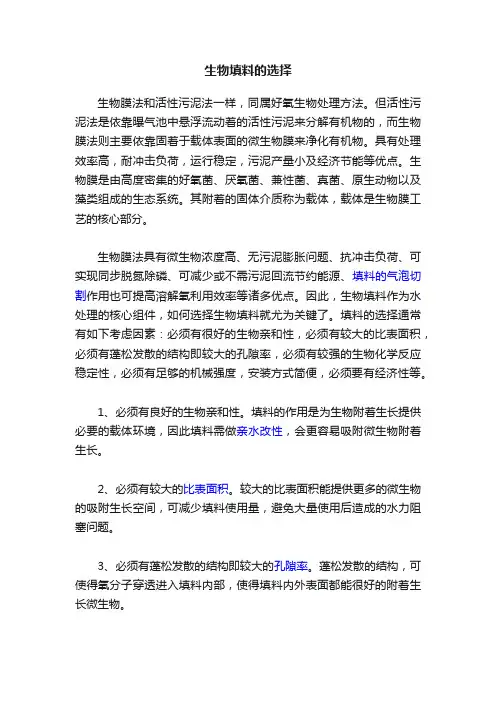

生物填料的选择生物膜法和活性污泥法一样，同属好氧生物处理方法。

但活性污泥法是依靠曝气池中悬浮流动着的活性污泥来分解有机物的，而生物膜法则主要依靠固着于载体表面的微生物膜来净化有机物。

具有处理效率高，耐冲击负荷，运行稳定，污泥产量小及经济节能等优点。

生物膜是由高度密集的好氧菌、厌氧菌、兼性菌、真菌、原生动物以及藻类组成的生态系统。

其附着的固体介质称为载体，载体是生物膜工艺的核心部分。

生物膜法具有微生物浓度高、无污泥膨胀问题、抗冲击负荷、可实现同步脱氮除磷、可减少或不需污泥回流节约能源、填料的气泡切割作用也可提高溶解氧利用效率等诸多优点。

因此，生物填料作为水处理的核心组件，如何选择生物填料就尤为关键了。

填料的选择通常有如下考虑因素：必须有很好的生物亲和性，必须有较大的比表面积，必须有蓬松发散的结构即较大的孔隙率，必须有较强的生物化学反应稳定性，必须有足够的机械强度，安装方式简便，必须要有经济性等。

1、必须有良好的生物亲和性。

填料的作用是为生物附着生长提供必要的载体环境，因此填料需做亲水改性，会更容易吸附微生物附着生长。

2、必须有较大的比表面积。

较大的比表面积能提供更多的微生物的吸附生长空间，可减少填料使用量，避免大量使用后造成的水力阻塞问题。

3、必须有蓬松发散的结构即较大的孔隙率。

蓬松发散的结构，可使得氧分子穿透进入填料内部，使得填料内外表面都能很好的附着生长微生物。

4、必须有较强的生物化学反应稳定性。

微生物的降解能力很强，填料除了具有耐酸碱等特性外，还需耐生物降解，这样才可长期保持结构形态稳定性，延长填料使用寿命。

5、必须有足够的机械强度。

水解池或缺氧厌氧池，一般有水力搅拌，会对填料有扰动，好氧池中有曝气和推流，对于填料的强度要求较高，如果没有足够的强度，会导致使用中填料断裂，相互缠绕造成堵塞。

6、安装方式简便。

无论是废水处理中的水池、河道治理中的湿地等，安装的环境是千差万别，即使同样的工艺、安装尺寸也不尽相同，现在的人工很贵，同时安装工人的素质良莠不齐，很难保证现场的安装质量，最好是填料工厂能量身定制，减少现场安装的工程量。

生物接触氧化池的一般规定● 生物接触氧化池由池体、填料、及支架、布水系统和曝气装置等部分组成； ● 通常，氧化池填料高度为3.0~3.5m ，底部布气厚度为0.6~0.7m ，顶部稳定水层为0.5~0.6m ，池的总高约为4.5~5.0m ，排泥所需的静水头不应小于1.2米；● 生物接触氧化池的个数或分格数应不小于2个，并按同时工作设计； ● 池长一般不大于10m ，长宽比为1：2~1：1；● 构造层为0.6~1.2m ，填料层为2.5~3.5m ，稳水层为0.4~0.5m ，超高不小于0.5m ，有效水深3~5m ；● 进水导流槽宽度不小于0.8m ，用导流墙分隔，其下缘至填料底部距离0.3~0.5m ，至池底距离不小于0.4m ；● 进水BOD 浓度应控制在150～300mg/L ，当进水BOD 为120~150mg/L 时，总气水比为5：1~6：1；● 通过填料后，出水中溶解氧浓度为2~3mg/L ；● 可生化性较低的废水，BOD 负荷为0.8~1.2kgBOD5/m3·d ；● 为保证布水布气均匀,接触氧化池的单格面积一般不大于25m4.2设计参数进水BOD 浓度L a =180.5mg/L出水BOD 浓度L e =90mg/L取一级生物接触氧化池的BOD 容积负荷M 为2kgCOD/(m 3·d)4.3.1生物接触氧化池填料容积54321000)905.180(12000)(=⨯-⨯=-=M L L Q W e a 式中 W ——填料的总有效容积，m 3；Q ——日平均污水量，m 3；L a ——进水BOD 浓度，mg/L ；L e ——出水BOD 浓度，mg/L ；M ——BOD 容积负荷率，gCOD/(m 3·d)。

4.3.2生物接触氧化池总面积1813543===H W A 式中 A ——接触氧化池总面积，m 2；H ——填料层高度，m ，取3m 。

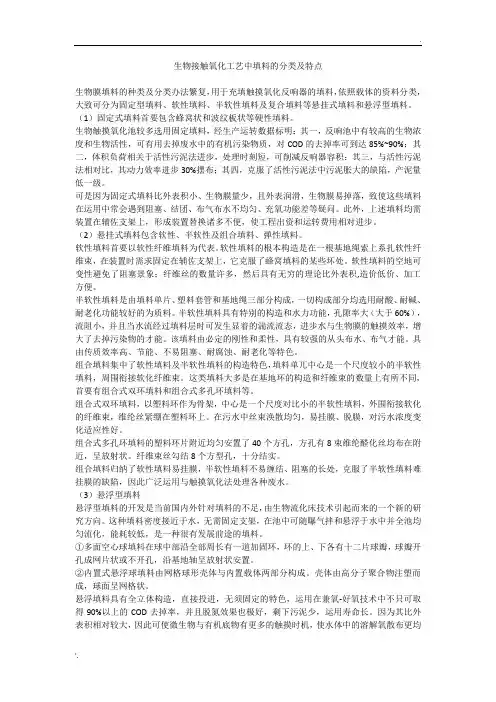

生物接触氧化工艺中填料的分类及特点生物膜填料的种类及分类办法繁复，用于充填触摸氧化反响器的填料，依照载体的资料分类，大致可分为固定型填料、软性填料、半软性填料及复合填料等悬挂式填料和悬浮型填料。

（1）固定式填料首要包含蜂窝状和波纹板状等硬性填料。

生物触摸氧化池较多选用固定填料，经生产运转数据标明：其一，反响池中有较高的生物浓度和生物活性，可有用去掉废水中的有机污染物质，对COD的去掉率可到达85%~90%；其二，体积负荷相关于活性污泥法进步，处理时刻短，可削减反响器容积；其三，与活性污泥法相对比，其动力效率进步30%摆布；其四，克服了活性污泥法中污泥胀大的缺陷，产泥量低一级。

可是因为固定式填料比外表积小、生物膜量少，且外表润滑，生物膜易掉落，致使这些填料在运用中常会遇到阻塞、结团、布气布水不均匀、充氧功能差等疑问。

此外，上述填料均需装置在辅佐支架上，形成装置替换诸多不便，使工程出资和运转费用相对进步。

（2）悬挂式填料包含软性、半软性及组合填料、弹性填料。

软性填料首要以软性纤维填料为代表。

软性填料的根本构造是在一根基地绳索上系扎软性纤维束，在装置时需求固定在辅佐支架上，它克服了蜂窝填料的某些坏处。

软性填料的空地可变性避免了阻塞景象；纤维丝的数量许多，然后具有无穷的理论比外表积,造价低价、加工方便。

半软性填料是由填料单片、塑料套管和基地绳三部分构成，一切构成部分均选用耐酸、耐碱、耐老化功能较好的为质料。

半软性填料具有特别的构造和水力功能，孔隙率大（大于60%），流阻小，并且当水流经过填料层时可发生显着的湍流流态，进步水与生物膜的触摸效率，增大了去掉污染物的才能。

该填料由必定的刚性和柔性，具有较强的从头布水、布气才能。

具由传质效率高、节能、不易阻塞、耐腐蚀、耐老化等特色。

组合填料集中了软性填料及半软性填料的构造特色，填料单兀中心是一个尺度较小的半软性填料，周围衔接软化纤维束。

这类填料大多是在基地环的构造和纤维束的数量上有所不同，首要有组合式双环填料和组合式多孔环填料等。

AO生物接触氧化法原理及特点
一、生物接触氧化法工作原理
生物膜成蓬松的絮状结构，微孔多表面积大，具有很强的吸附能力。

生物膜微生物以吸附和沉积于膜上的有机物为营养料。

增殖的生物膜脱落后进入废水，在二次沉淀池中截流下来，成为污泥。

二、生物接触氧化工艺具有以下特点：
由于填料比表面积大，池内充氧条件良好，池内单位容积的生物固体量较高，因此，生物接触氧化池具有较高的容积负荷；
由于生物接触氧化池内生物固体量多，水流完全混合，故对水质水量的骤变有较强的适应能力；
剩余污泥量少，不存在污泥膨胀问题，运行管理简便。

三、生物接触氧化法中滤料是挂膜介质，对生物接触氧化池的工作效能影响极大。

对滤料的基本要求是：
（1）单位体积滤料的表面积要大；
（2）孔隙率要高；
（3）水力阻力小
（4）材质轻而强度高；
（5）物理化学性质稳定，对微生物的增殖无危害作用；
（6）价廉，取材方便。

四、生物接触氧化池填料的选择
目前常采用的填料是聚氯乙烯塑料，环氧玻璃钢等做成的蜂窝状和波纹板状填料。

这种填料的特点是：在局部平滑面上生物膜附着较
慢，稍有冲击即剥离，调料之间不具备通道，使水流单调。

把接触填料做成网状塑料组件，采用正向排列，既可防止堵塞，又可提高接触效率。

生物接触氧化池填料的选型摘要：主要阐述的是在污水处理中常用的填料的种类，并对他们的优缺点进行比较。

在实际工程中应该如何正确的进行设计选型。

关键词：填料；生物接触氧化池随着污水处理技术的日益发展，有关污水生化处理的工艺应用也日趋成熟。

生化处理的工艺按照需氧量的不同可分为厌氧、缺氧、好氧三种，其中好氧处理工艺是最关键的工序，而曝气系统设计是否合理决定了系统的运行稳定性。

常见的处理方法主要分为活性污泥法和生物膜法两种，生物接触氧化法因为处理效果较好所以在一些中小型项目常用，其中反应器中填充的填料是其核心部分。

填料是生物膜赖以栖息的场所，是微生物的载体，影响着微生物的生长、繁殖、挂膜、脱落，同时还有去除悬浮物的作用。

填料的费用一般约占生物膜工艺总投资的30%-40%[1]。

因此，经济合理地选择填料是非常重要的。

如果材质价格低，易于就地取材，加工方便，就能降低填料地成本。

继而也能降低处理工艺的运行成本。

1 填料的种类及选型1.1 软性填料软性纤维填料以醛化纤纶为基本材料，模拟天然水草形态加工而成。

软性填料具有比表面积大、利用率高、空隙可变不堵塞、适用范围广、造价低、运费少等优点，近年来已补广泛地用于印染、丝绸、毛纺、食品、制药、石油化工、造纸、麻纺、医院、含氰待沸水处理中。

软性填料问世最早，其主要特点是理论比表面积大、挂膜容易、造价低、运费省、组装方便、不堵塞等。

但废水浓度高或水中悬浮物大时，填料丝会结团，从而大大减少了实际利用的比表面积，且易发生断丝、中心绳断裂等情况，影响了使用寿命，寿命一般为1-2年[2]。

1.2 半软性填料半软性填料又称为“雪花片”填料，材质为PP、PE。

由注塑机一次注塑成型。

该填料中有聚乙烯材料铸造而成，分内外双层球体外部为中空鱼网状球体，内部为转型球体，在使用过程中，微生物易生成、易更换、耐酸碱、抗老化、不受水流影响、使用寿命长，剩余污泥少，安装方便。

半软性填料发明于八十年代中期, 其枝条分布均匀, 安装后没有短流区, 使用寿命可达5-10 年[3]。

3.5 生物接触氧化池设计接触氧化池主要由池体、填料床、曝气装置及进出水装置等构成，具体结构如图所示。

图3-3 生物接触氧化池的构造示意图生物接触氧化池设计要点：（1）生物接触氧化池一般不应少于2 座；（2）设计时采用的BOD5负荷最好通过实际确定。

也可以采用经验数据，一般处理城市污水可用1.0～1.8kgBOD5/(m3·d)，处理BOD5≤500mg/L的污水时可用1.0～3.0 kgBOD5/(m3·d)；（3）污水在池中的停留时间不应小于1～2h（按有效容积计）；（4）进水BOD5浓度过高时，应考虑设出水回流系统；（5）填料层高度一般大于3.0 m，当采用蜂窝填料时，应分层装填，每层高度为1 m，蜂窝孔径不小于25 mm；当采用小孔径填料时，应加大曝气强度，增加生物膜脱落速度；（6）每单元接触氧化池面积不宜大于25m2，以保证布水、布气均匀；（7）气水比控制在(10～15)：1。

因废水的有机物浓度较高，本次设计采用二段式接触氧化法。

设计一氧池填料高取3.5m，二氧池填料高取3m 。

3.5.1 填料容积负荷Nv=0.2881Se0.7246=0.2881*9.240.7246=1.443[ kgBOD5/(m3*d)]式中 N v —接触氧化的容积负荷, kgBOD 5/(m3*d); S e —出水BOD 5值,mg/l3.5.2 污水与填料总接触时间t=24*S 0/(1000* Nv)=24*231/(1000*1.443)=3.842(h)式中S 0 ——进水BOD 5值，mg/L 。

设计一氧池接触氧化时间占总接触时间的60％： t 1=0.6t=0.6*3.842=2.305(h)设计二氧池接触氧化时间占总接触时间的40％： t 2=0.4t=0.4*3.842=1.537(h)3.5.3接触氧化池尺寸设计一氧池填料体积V 1V 1=Q t 1=1500*2.305/24=144m 3 一氧池总面积A 1-总:A 1-总=V 1/h 1-3=144/3.5=41.2(m 2)>25 m 2 一氧池格数n 取2格,设计一氧池宽B 1取4米,则池长L 1: L 1=144/(3.5*4)=10.3m剩余污泥量：在《生物接触氧化池设计规程》中推荐该工艺系统污泥产率为0.3～0.4 kgDS/kgBOD 5，含水率96％～98％。

（水处理填料，生物填料,组合填料,弹性填料,多孔悬浮球,）污水处理常见方法：生物接触氧化法，生物接触氧化法是以附着在载体（俗称填料）上的生物膜为主，净化有机废水的一种高效水处理工艺。

下面给大家介绍下污水处理生物填料的种类及特点。

组合型填料：组合填料是在软性填料和半软性填料的基础上发展而成的,组合填料兼有两者的优点.由纤维束、塑料环片、套管、中心绳组成，其结构是将塑料环片压扣改成双圈大塑料环，将醛化纤维或涤纶丝压在环的环圈上，使纤维束均匀分布；内圈是雪花状塑料枝条，既能挂膜,又能有效切割气泡，提高氧的转移速率和利用率。

使水气生物膜得到充分交换，使水中的有机物得到高效处理。

组合填料单元直径Φ150mm、Φ160mm、Φ180mm、Φ200mm，间距有80mm、100mm两种规格,特点：具有散热性能高,阻力小，布水、布气性能好，易长膜，并对污水浓度的适用性好,又有切割气泡作用。

球形悬浮填料：球形悬浮填料，又称多孔旋转球形悬浮填料,是对国内处理污水、生物膜法处理技术采用的多种填料中开发的最新系列产品。

在污水的生化处理中具有全立体结构，比表面积大，直接投放，无须固定，易挂膜，不堵塞。

特点：具有生物附着力强、比表面积大、孔隙率高、化学和生物稳定性好、经久耐用、不溶出有害物、不引起二次污染、防紫外线、抗老化、亲水性能强等特点，在使用过程中,微生物挂膜快、生物膜易脱落,抗酸碱、耐老化、不受水流影响，使用寿命长,产品耐生物降解，剩余污泥极少,安装方便.规格有：Φ150，Φ100，Φ80，内芯填料有：瓜片式，组合式，海绵丝，流化床填料等多样。

弹性填料：弹性填料筛选了聚烯烃类和聚酰胺中的几种耐腐、耐温、耐老化的优质品种，混合以亲水、吸附、抗热氧等助剂，采用特殊的拉丝,丝条制毛工艺，将丝条穿插固着在耐腐、高强度的中心绳上，弹性填料由于选材和工艺配方精良，刚柔适度，使丝条呈立体均匀排列辐射状态，制成了悬挂式弹性立体填料的单体,弹性立体填料在有效区域内能立体全方位均匀舒展满布，使气、水、生物膜得到充分混渗接触交换，生物膜不仅能均匀的着床在每一根丝条上，保持良好的活性和空隙可变性，而且能在运行过程中获得愈来愈大的比表面积，又能进行良好的新陈代谢，这一特征与现象是国内目前其他填料不可比拟的。

各种工艺设计参数一、接触氧化池1、容积负荷表1各种处理方法的比较2、生物膜重量氧化池中生物膜重量一般为6200〜14000 mg/l，呈悬浮状微生物的（活性污泥）一般只有200〜300 mg/l，因此可以粗略的以生物膜重量表示生物接触氧化法的微生物数量。

城市污水中生物膜重量为12000〜14000 mg/l。

3、填料（1）填料特性比较表2填料特性比较2）填料容积V 有效V 有效二Q(G-C i)/I • 1000式中Q处理水量（m/d ）C o――进水BOD浓度（mg/L）C i——出水BOD浓度（mg/L）I ——BOD容积负荷（m）4、停留时间1）弗鲁因德利希吸附式Q（G-C i）/V二式中Q处理水量（m/d ）Go——进水BOD浓度（mg/L）G——出水BOD浓度（mg/L）V――填料容积（m）2）停留时间T=24V/Q=24 (C0-C1)/ 、池体高度般的氧化池填料高度为3m底部的布水布气层高度为〜，顶部的稳定水层高度为〜，所以总池高度一般为〜。

6、供气量（1）需氧量（R）:生物膜的需氧量（R）包括合成用氧量和内源呼吸用氧量两部分。

即：R=a BOD+ b -P△ B0 单位时间内去除的BODS（ kg/h ）式中R生物膜的需氧量（kg/h ）△ B0 单位时间内去除的BODS（ kg/h ）P――活性生物膜数量（kg）a，b，---- 系数从等当量的化学反应来看，每去除1kg BOD需要1kg Q。

但实际是随着负荷的变化而变化的。

例如，在普通生物滤池法中，污泥负荷低，泥龄长，氧化反应进行的比较彻底，去除1kg BOD的需氧量可大于1kg,系数a，通常为左右；在生物接触氧化法中，污泥负荷高, 生物膜更新快，泥龄较短，有一部分BOD物质未被氧化就排出系统,因此去除1kg BOD的需氧量往往低于1kg,系数a，通常小于1。

根据实验测定，用于生物膜内源呼吸的氧量为m • h左右，按照填料的比表面积和生物膜的干重（kg/ m）可推算系数b,在普通生物滤池中b，=。

接触氧化池填充率1. 介绍接触氧化池是一种常见的废水处理设备，用于去除水中的有机物、悬浮物和氨氮等污染物。

接触氧化池的填充物是其核心部分，填充物的选择和填充率对污水处理效果具有重要影响。

2. 接触氧化池填充物的选择接触氧化池填充物的选择应考虑以下几个方面：2.1 填充物的稳定性填充物需要具有良好的化学稳定性，能够耐受废水中的酸碱度、温度和氧化性物质等因素的影响。

常用的填充物有聚丙烯、聚乙烯等塑料材料，其具有较好的化学稳定性。

2.2 填充物的表面积填充物的表面积决定了废水与填充物接触的面积，从而影响废水中污染物的降解速度。

表面积越大，接触氧化池的处理效果越好。

常用的填充物有环形填料、交替填料等，这些填充物具有较大的表面积，能够提高废水的接触效果。

2.3 填充物的堵塞性填充物在长时间运行后容易堵塞，影响废水的流动和传质过程。

因此，填充物的堵塞性也是选择填充物的重要指标之一。

一些具有开放结构的填充物，如波纹填料、筛板填料等，具有较好的通透性和自清洁能力，能够减少堵塞的发生。

3. 接触氧化池填充率的意义接触氧化池填充率是指填充物在接触氧化池中所占的体积比例。

接触氧化池填充率的大小对废水处理效果有直接影响。

3.1 填充率过低的影响当接触氧化池填充率过低时，填充物的接触面积减小，废水中的污染物与生物膜的接触机会减少，降解速度变慢，处理效果下降。

此外，填充率过低还会导致废水在接触氧化池中流速过快，使废水中的污染物无法充分降解。

3.2 填充率过高的影响当接触氧化池填充率过高时，填充物之间的间隙减小，废水的流动受阻，废水中的污染物无法充分接触到填充物表面，降解速度减慢。

此外，填充率过高还会增加接触氧化池的阻力，增加设备的能耗。

3.3 合理的填充率选择根据实际情况，选择合理的填充率是确保接触氧化池正常运行的关键。

一般来说，填充率应控制在60%~80%之间，以保证废水与填充物充分接触，同时避免填充物之间的阻力过大。

4. 接触氧化池填充率的调整接触氧化池填充率的调整可以通过以下几种方式实现：4.1 增加或减少填充物通过增加或减少填充物的数量，可以调整接触氧化池的填充率。
