耀洋康达痉挛肌低频治疗仪KX-3B型说明书

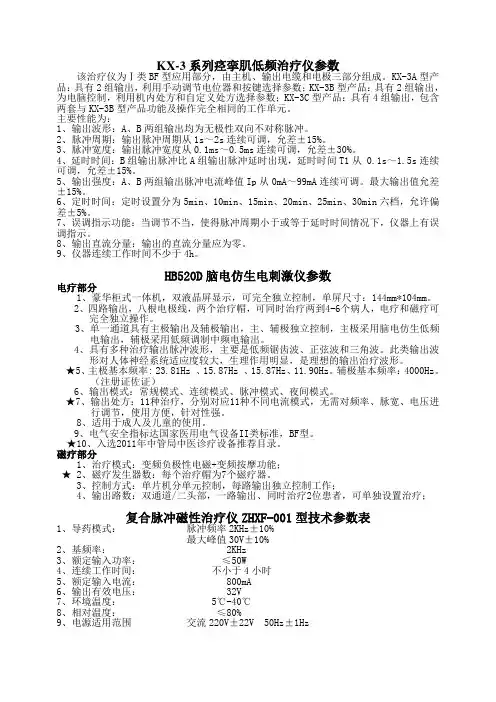

KX-3系列痉挛肌低频治疗仪参数该治疗仪为Ⅰ类BF型应用部分，由主机、输出电缆和电极三部分组成。

KX-3A型产品：具有2组输出，利用手动调节电位器和按键选择参数；KX-3B型产品：具有2组输出，为电脑控制，利用机内处方和自定义处方选择参数；KX-3C型产品：具有4组输出，包含两套与KX-3B型产品功能及操作完全相同的工作单元。

主要性能为：1、输出波形：A、B两组输出均为无极性双向不对称脉冲。

2、脉冲周期：输出脉冲周期从1s～2s连续可调，允差±15%。

3、脉冲宽度：输出脉冲宽度从0.1ms～0.5ms连续可调，允差±30%。

4、延时时间：B组输出脉冲比A组输出脉冲延时出现，延时时间T1从 0.1s～1.5s连续可调，允差±15%。

5、输出强度：A、B两组输出脉冲电流峰值Ip从0mA～99mA连续可调。

最大输出值允差±15%。

6、定时时间：定时设置分为5min、10min、15min、20min、25min、30min六档，允许偏差±5%。

7、误调指示功能：当调节不当，使得脉冲周期小于或等于延时时间情况下，仪器上有误调指示。

8、输出直流分量：输出的直流分量应为零。

9、仪器连续工作时间不少于4h。

HB520D脑电仿生电刺激仪参数电疗部分1、豪华柜式一体机，双液晶屏显示，可完全独立控制，单屏尺寸：144mm*104mm。

2、四路输出，八根电极线，两个治疗帽，可同时治疗两到4-6个病人，电疗和磁疗可完全独立操作。

3、单一通道具有主极输出及辅极输出，主、辅极独立控制，主极采用脑电仿生低频电输出，辅极采用低频调制中频电输出。

4、具有多种治疗输出脉冲波形，主要是低频锯齿波、正弦波和三角波。

此类输出波形对人体神经系统适应度较大，生理作用明显，是理想的输出治疗波形。

★5、主极基本频率: 23.81Hz 、15.87Hz 、15.87Hz、11.90Hz。

辅极基本频率：4000Hz。

痉挛肌低频治疗仪安全操作及保养规程背景介绍痉挛肌低频治疗仪是一种用于治疗肌肉痉挛和其他相关疾病的电子设备。

使用该设备有助于缓解身体疼痛和炎症，促进血液循环和肌肉松驰。

为确保安全性和设备维护，以下是痉挛肌低频治疗仪的安全操作及保养规程。

安全操作规程1. 使用前的确认在使用痉挛肌低频治疗仪之前，请务必先确认以下几个事项：•您是否已经阅读了设备操作说明书？•您的病情是否适合使用该设备？•设备是否已经得到妥善存储并且充电？2. 设备使用使用痉挛肌低频治疗仪时应注意以下事项：•设备应明确放置在平稳的表面上；•避免用湿手插拔设备的插头；•确保电源适配器与其本身相匹配；•在使用之前，请清洁设备表面。

3. 设备保养为保持设备良好状态，需注意以下事项：•使用弱酸性或者中性洗涤剂轻柔清洁设备；•使用柔软的布或者纸巾来擦拭设备表面；•避免设备接触水或其他液体；•定期清洁设备电极棒并清除其上的污垢。

4. 使用时的注意事项在使用痉挛肌低频治疗仪时应注意以下事项：•佩戴适当的鞋类和服装以避免触电；•不要在下雨天或者潮湿的环境中使用设备；•在使用之前，确保设备在安全距离之外；•不要尝试修复设备或更换设备的配件。

5. 应急情况应对在发生以下情况时，应立即采取相应的应对措施：•感觉不适或出现明显疼痛时立即停止使用设备；•在使用过程中，如果出现漏电或其他异常情况，停止使用设备，并立即拨打急救电话；•如果设备掉落或者被损坏，请打电话联系设备生产商并咨询维修或更换设备的相关事宜；保养规程1. 存储注意事项为确保设备性能的保持，应注意以下存储事项：•设备应该存放在干燥、通风的环境中；•避免阳光直射；•设备充电时，应保持设备电源开关处于关闭状态；•避免使用其他插头来充电。

2. 设备清洗为保持设备的外观和卫生，请注意以下清洗事项：•用柔软的布或纸巾擦拭设备表面；•避免使用酸性、碱性或过于浓厚的洗涤液；•不要将底座或其他部件浸泡在水里清洗。

3. 维护如需维护设备，应注意以下事项：•检查电线和连接器是否坚固，如有损坏或松动，应立即更换维修；•周期性检查设备的运行状态，如有问题应及时提交问题反馈；•使用时避免过度拉扯设备电线。

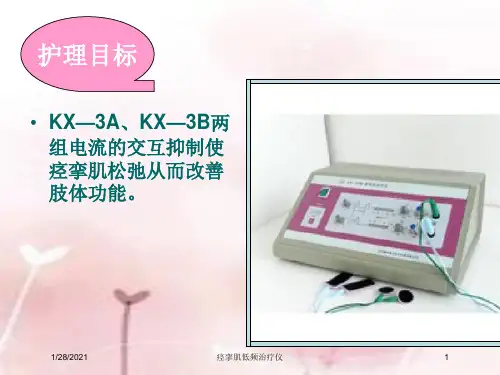

痉挛肌治疗仪操作常规KX---3A型痉挛肌治疗仪是一种低频脉冲物理治疗仪，它可用于治疗痉挛性瘫痪。

通过该疗法可以收到松弛肌肉和改善肢体功能的效果。

KX---3A型痉挛肌治疗仪（以下简称治疗仪）可输出两路低频脉冲电流，分别刺激患者的痉挛肌和拮抗肌，使二者交替刺激引起肌肉收缩，达到康复治疗的目的。

本仪器还可以开展电刺激、电体操的治疗。

1、环境条件为：环境温度：10℃～30℃相对湿度：≤70%工作条件为：交流电压：220V±22V 电源频率：50Hz±1Hz 输出功率: 20VA治疗仪的尺寸和重量约为：外形尺寸：470mmx350mmx180mm 重量：5㎏2、适用范围：该治疗仪刺激痉挛肌和对抗肌，使二者收缩，治疗痉挛性瘫痪和开展电刺激、电体操。

3、禁忌症以下情况请勿治疗；肌萎缩侧索硬化；多发性硬化症的病理进展恶化期；带有心脏起搏器；心脏部位；恶性肿瘤；结核病灶；孕妇的下腹部；急性化脓性炎症部位；出血部位；血栓性静脉炎；破伤风；治疗部位有较大的金属异物。

4、操作说明1)接通电源：将随机配备的电源线插入仪器后面板的电源插座，然后再将电源线插头插入交流220V电源(注意供电电源插座要有良好接地线)。

2）打开电源开关，电源开关上的符号“○”表示关，“∣”表示开。

此时电源开关应发光，定时指示灯（3）发黄光、周期T由上排浅绿色条形屏显示、延时时间T1由下排浅绿色条形屏显示。

3)选择T、T1、TA、TB：如果初次使用仪器，不知如何选择T、T1、TA、TB，可以参见后表治疗疾病方法举例。

4）在摆放电极前，要将输出调剂旋钮 IA 、IB逆时针方向调回零位。

这是必须注意的！电极尺寸：圆电极40mm ，方电极40mmx80mm。

5)固定电极：按治疗部位面积大小选择适合的导电橡胶片，插在电极线插头上，将相配1的绒毛套先浸湿在温水中，取出后，布套上的水不宜拧的过干，套在电极上（绒毛面贴在导电黑面上）。

6）将A路输出的两个电极安放在痉挛肌的两端肌腱处，再将B路的另外两片电极安放在它的对抗肌的两端的肌腹处（注意绒毛布面贴在皮肤上）。

医疗器械生产许可证编号：京药监械生产许 20050009 号产品注册号：京药监械（准）字2010第xxxxxxx号产品标准号：YZB/京0266-2010KX-3B型痉挛肌低频治疗仪使用说明书耀洋康达医疗仪器生产瑞众诚商贸销售使用前请仔细阅读本说明书注意* 仔细阅读本说明书中以下各章：2适用围3禁忌症8 注意事项。

* 本设备为I类设备,必须使用带有保护接地线的电源插座，以保证电气安全。

* 本设备为BF型应用部分，设备输出端与隔离。

使用中患者应注意不要接触金属物。

目录1 概述 (1)2 适用围 (2)3 禁忌症 (2)4 治疗原理 (3)5 主要技术指标 (4)6 面板示意图及仪器上的图形、符号、警示性说明 (5)7 操作说明 (7)8 注意事项 (13)9 仪器检查 (14)10 故障处理 (14)11 消毒灭菌方法 (15)12 运输要求 (15)13 运输和贮存环境条件 (16)14 保险管的更换方法 (16)15 日常维护保养方法 (16)16 对用户的承诺 (16)附表（1）治疗疾病方法举例 (17)附图1 电极连接示意图 (18)附图2 电针连接示意图 (18)附图3 全身肌肉图 (19)附图4 治疗穴位图 (21)附图5 电源与保险 (24)KX-3B型痉挛肌低频治疗仪使用说明书1 概述1.1KX-3B型痉挛肌低频治疗仪（以下简称治疗仪）是采用微电脑控制的低频脉冲物理治疗仪。

用于开展对痉挛肌及其对抗肌的交替电刺激，该治疗仪具有如下特点：a)采用高清晰度液晶显示屏显示多种治疗信息，一目了然，操作方便；b)该治疗仪储存了6组机处方，可更改后运行，但更改后的处方不能储存；c)可自定义10个处方存在治疗仪，并可随时修改，更改后的处方自动储存，以便下次调用。

d)A、B两组输出的电流强度可以同步调节，也可以异步调节。

1.2环境条件为：a) 环境温度：5℃~ 40℃；b) 相对湿度：≤80%；c) 大气压力：86Kpa ~ 106Kpa。

痉挛肌低频治疗仪KX-3A产品名称：痉挛肌治疗仪产品型号：KX-3A型品牌：耀洋康达产品产地：北京市场价格：12000元本店价格：3800元KX-3A型痉挛肌治疗仪是我公司主营产品之一。

该产品属于低频脉冲治疗仪，早在80年代就出现的一款低频脉冲治疗仪深受广大用户的好评。

为众多的脑瘫患者，肌肉痉挛患者而精心设计的高科技产品。

其功能是用来缓解肌张力高的患者的痉挛症状，降低肌张力，诱发患者主动运动功能。

KX-3A型痉挛肌治疗仪最显著的特点是：可以交替输出波宽与频率均可调的两组脉冲，分别刺激患者的痉挛肌和拮抗肌。

通过两组电流的交互抑制使痉挛肌松弛，从而改善肢体功能。

痉挛肌治疗仪KX-3A的特点:1、属于低频脉冲治疗仪2、有A 、B 两路输出? 脉冲周期、脉冲宽度、输出强度、B 路相对A 路的延时时间均可连续调节.3‘定时时间将30 分钟分为六档任选4、有误调指示主要适应症：1、痉挛性瘫痪2、脑血管意外后遗症轻度瘫痪、3、儿童脑性瘫痪4、产后引起的痉挛性瘫痪5、多发硬化性瘫痪6、脑脊髓外伤引起的痉挛性瘫痪7、其它疾病造成的肌张力高的患者8、开展电刺激、电体操治疗机理：1、放松肌肉，防治挛缩，提高头躯干的控制能力，增进患者上下肢功能。

痉挛肌治疗仪输出的低频脉冲，可以有效促进静脉和淋巴回流，改善肌肉的代谢和营养，降低肌肉和纤维变性，防止肌肉结缔组织的变厚，变短和硬化，防止和治疗软组织挛缩。

2、利用该机输出的先后出现的两组低频脉冲，分别刺激患者痉挛肌和拮抗肌，使二者交替收缩，通过交互抑制使痉挛肌松驰，并提高拮抗肌的肌力和肢体功能。

五、使用方法1、痉挛肌和对抗肌的交替刺激（四肢痉挛性瘫痪）2、躯干肌痉挛的交替刺激3、增强关节双方向活动度的交替刺激4、电针疗法5、单极运动点刺激电疗和穴位电疗（四肢远端或小肌肉）主要性能为：（1）输出波形：A、B两组输出均为无极性双向不对称脉冲。

（2）脉冲周期：输出脉冲周期从1s~2s连续可调，允差±15%（3）脉冲宽度：输出脉冲宽度从0.1ms~0.5ms连续可调，允差±30%。

痉挛肌治疗仪XY-K-JLJ-3D一、产品参数1、两组四路脉冲输出2、交流电压220V±22V，频率50Hz±1Hz3、额定输入功率：60VA4、输出脉冲周期从1s～2s 可调，允差±20％。

5、输出脉冲宽度从0.1ms～0.5ms连续可调，允差±30％。

7、输出波形：矩形波8、治疗仪每路输出电流峰值为0～130mA，连续可调，允差±20％。

二、优势两组四路脉冲输出；国际首创，方便使用不同部位，电极头采用吸附碗内置电极固定，主机内置微型负压泵，吸附压力大小可调，噪音小，使患者治疗过程中更加舒适并具有拔罐作用；内有多个机内处方，可自定义处方可供选择；脉冲时间和延迟时间有条码灯显示；治疗定时时间可分为5min、10min、15min、20min、25min、30min六档，可任意设置。

三、产品的工作原理及治疗原理痉挛肌治疗仪工作原理：低频脉冲电流能够直接刺激神经肌肉组织，有效地引起肌肉兴奋及收缩，可以交替输出波宽与频率均可调的两组脉冲，同时分别刺激患者的痉挛肌和拮抗肌，通过交互刺激使痉挛的肌肉得以放松，从而改善部位的功能。

痉挛肌治疗仪治疗原理：分别刺激患者痉挛肌和拮抗肌，使二者交替收缩，通过交互抑制使痉挛肌松弛，提高拮抗肌的肌力和肢体功能。

放松痉挛肌肉，预防和治疗肌肉挛缩，提高头和躯干的控制能力，增进患者上下肢功能。

有效促进静脉和淋巴回流，改善肌肉的代谢和营养，降低肌肉纤维变性，预防肌肉结缔组织的变厚、变短和硬化，防止和治疗软组织挛缩。

四、产品的适用症、禁忌症适用症：痉挛性瘫痪，脑血管意外后遗症轻度瘫痪，儿童脑性瘫痪，产后引起的痉挛性瘫痪，多发硬化性瘫痪，脑脊髓外伤引起的痉挛性瘫痪、其他疾病造成的肌张力高的患者。

禁忌症：肌萎缩侧索硬化症，多发性硬化症的病理进展恶化期，带有心脏起搏器者，恶性肿瘤，结核病，血栓性静脉炎，破伤风。

五、产品的注意事项1.仪器工作周围不要有强烈的电器干扰，不可与高频、超短波、微波等强辐射场源设备在一起工作。
