最详细电磁炉原理讲解一、原理简介电磁炉是应用电磁感应加热原理，利用电流通过线圈产生磁场，该磁场的磁力线通过铁质锅底部的磁条形成闭合回路时会产生无数小涡流，使铁质锅体的铁分子高速动动产生热量，然后加热锅中的食物。

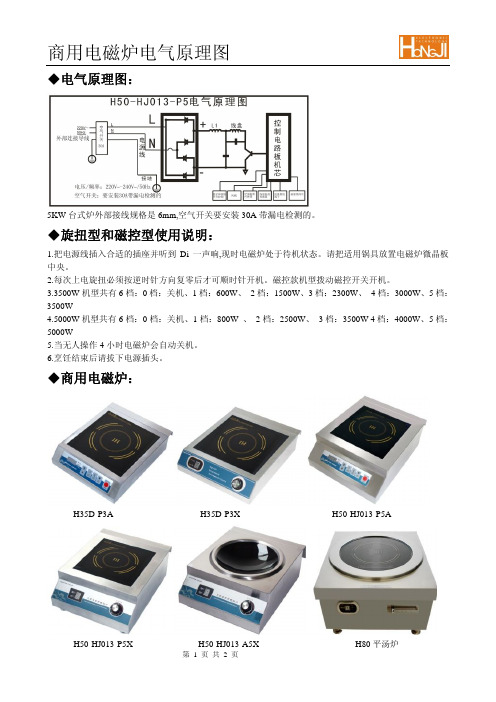

二、电磁炉的原理方块图三、电磁炉工作原理说明1. 主回路图中整流桥DB1将工频(50HZ)电流变成直流电流，L1为扼流圈，L2是电磁线圈，IGBT由控制电路发出的矩形脉冲驱动，IGBT导通时，流过L2的电流迅速增加。
IGBT截止时，L2、C12发生串联谐振，IGBT的C极对地产生高压脉冲。
当该脉冲降至为零时，驱动脉冲再次加到IGBT上使之导通。
上述过程周而复始，最终产生25KHZ左右的主频电磁波，使陶瓷板上放置的铁质锅底感应出涡流并使锅发热。
串联谐振的频率取之L2、C12的参数。
C11为电源滤波电容，CNR1为压敏电阻(突波吸收器)。
当AC电源电压因故突然升在时，即瞬间短路，使保险丝迅速熔断，以保护电路。
2. 副电源开关电源式主板共有+5V，+18V两种稳压回路，其中桥式整流后的+18V供IGBT的驱动回路和供主控IC LM339和风扇驱动回路使用，由三端稳压电路稳压后的+5V供主控MCU使用。
3. 冷却风扇主控IC发出风扇驱动信号(FAN)，使风扇持续转动，吸入外冷空气至机体内，再从机体后侧排出热空气，以达到机内散热目的，避免零件因高温工作环境造成损坏故障。
当风扇停转或散热不良，IGBT表贴热敏电阻将超温信号传送到CPU，停止加热，实现保护。
通电瞬间CPU会发出一个风扇检测信号，以后整机正常运行时CPU发出风扇驱动信号使其工作。
4. 定温控制及过热保护电路该电路主要功能为依据置于陶板下方的热敏电阻(RT1)和IGBT上的热敏电阻(负温度系数)探测温度而改变电阻的一随温度变化的电压单位传送至主控IC(CPU)，CPU经A/D转后对照温度设定值比较而做出运行或停止运行信号。
5.灯板排线引脚功能•12V电压，触摸供电用。
电磁炉工作原理分析与讲解（多图教程）电磁炉基本原理介绍1.电磁炉加热和工作原理简介；2.电磁炉主要元件介绍；3.电磁炉电路各模块原理讲解；1.电磁炉加热和工作原理简介1.1电磁炉加热和工作原理简介；1.2 电磁炉原理方框图；1.3 LC振荡电路；1.1电磁炉加热和工作原理简介1.2 电磁炉原理方框图1.3 LC振荡电路示意图2.电磁炉主要元件介绍2.1 QF808单片机简介；2.2 RS2007M整流桥介绍；2.3 LM339集成电路介绍；2.4 IGBT简介；2.5 74HC164移位寄存器介绍；2.1 QF808单片机简介QF808为前锋和台湾中颖共同研发的一款单片机，存储器大小为64K bits ROM，里面集成5个比较器，6通道8位ADC转换，2个8位定时计数器，8位高速PWM脉冲输出，内部频率复合放大器，在线振荡时钟电路，在线看门狗定时器，采用低电压复位；2.2 RS2007M整流桥介绍；电压输入范围为50到1000V，承受电流最大为20A；特点为输出电流大，抗大电流冲击能力强，能承受较高的峰值反向电压；2.3 LM339集成电路介绍LM339内置四个翻转电压为6mV的电压比较器,当电压比较器输入端电压正向时(+输入端电压高于-入输端电压), 置于LM339内部控制输出端的三极管截止, 此时输出端相当于开路; 当电压比较器输入端电压反向时(-输入端电压高于+输入端电压), 置于LM339内部控制输出端的三极管导通, 将比较器外部接入输出端的电压拉低,此时输出端为0V。
2.4 IBGT简介绝缘栅双极晶体管(Iusulated Gate Bipolar Transistor)简称IGBT,是一种集BJT的大电流密度和MOSFET等电压激励场控型器件优点于一体的高压高速大功率器件；IGBT有三个电极，分别称为栅极G(也叫控制极或门极) 、集电极C(亦称漏极)及发射极E(也称源极)，将场效应管作为推动管，大功率达林顿管作为输出级就构成了IGBT开关管；2.5 74HC164移位寄存器介绍74HC164为8位移位寄存器，现有电磁炉的面板显示项目较多，对单片机端口要求叫多，而现有单片机端口有限，为了达到显示电路的控制，现需要采用移位寄存器来扩展控制口；74HC164是8为串行输入并行输出单向移位寄存器；A，B为串行码输入端，MR为清零输入端，CLJ为时钟脉冲的输入端，IC随着时钟脉冲上升沿的到来，A，B相与后状态依次由Q0移向Q7；如下图：3.电磁炉电路各模块原理讲解3.1 EMC防护电路和整流电路3.2 高频谐振电路3.3 驱动电路3.4 同步电路及反压保护电路3.5 温度检测电路3.6 高低电压监测电路3.7 电压浪涌保护电路3.8 电流浪涌保护电路3.9 电流检测电路3.10 风扇电路蜂鸣器电路3.11 电源电路3.12 按键电路3.13 显示电路3.1 EMC防护电路和整流电路FUSE1为保险管，其规格为15A/250V,此款电磁的最高功率为2100W，AC220V其工作的最大电流为9.6A，正常状态下，不会超过保险管的正常值。

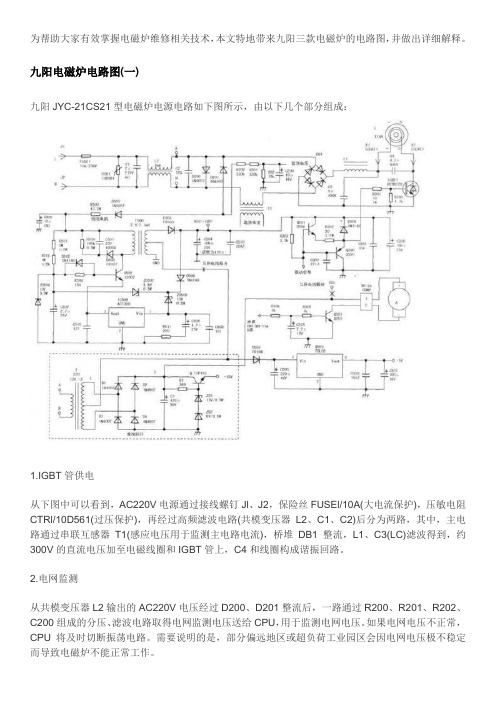

为帮助大家有效掌握电磁炉维修相关技术，本文特地带来九阳三款电磁炉的电路图，并做出详细解释。
九阳电磁炉电路图(一)九阳JYC-21CS21型电磁炉电源电路如下图所示，由以下几个部分组成：1.IGBT管供电从下图中可以看到，AC220V电源通过接线螺钉Jl、J2，保险丝FUSEl/10A(大电流保护)，压敏电阻CTRl/10D561(过压保护)，再经过高频滤波电路(共模变压器L2、C1、C2)后分为两路，其中，主电路通过串联互感器T1(感应电压用于监测主电路电流)，桥堆DB1整流，L1、C3(LC)滤波得到，约300V的直流电压加至电磁线圈和IGBT管上，C4和线圈构成谐振回路。
2.电网监测从共模变压器L2输出的AC220V电压经过D200、D201整流后，一路通过R200、R201、R202、C200组成的分压、滤波电路取得电网监测电压送给CPU，用于监测电网电压。
如果电网电压不正常，CPU将及时切断振荡电路。
需要说明的是，部分偏远地区或超负荷工业园区会因电网电压极不稳定而导致电磁炉不能正常工作。
此时，可将R202做成可调电阻，通过调整分压比来解决此类问题。
3.开关电源部分D200、D201整流后的另一路经过D500、R503、C500降压滤波后提供给本机开关电源，这一部分电路是本文要重点讨论的。
在实际使用中，由于开关电源处在高电压状态下，造成此部分电路损坏元件较多，故障率较高。
下面介绍此部分电路的工作原理。
D500、C500整流滤波后输出约300V的直流电压，加到开关变压器T500初级，通过开关模块IC500(ACT30B)控制开关管Q502(13002)，起振后在开关变压器初级产生20kHz左右的高频高压脉冲，耦合到开关变压器次级，次级输出较高的脉冲电压，通过快速’恢复二极管D503整流、C504电容滤波后，得到直流电压VCC(+18V)，给三路电路供电：一路送IGBT管驱动电路(Q300、Q301)。
电磁炉电路图讲解一、主振荡回路它由IGBT1、C4、OUT1和OUT2之间所接的线盘构成。
其作用是在线盘中形成变化的振荡电流。
当IGBT1的G极有驱动电压时，IGBT1饱和导通，由300V---线圈---D级----S级形成通路，使线圈储存电能；当IGBT1的G极无驱动电压时，IGBT1完全截止，线圈上电能由OUT2---C4右----C4左---OUT1---线圈----OUT2向C4冲电；当C4上的电压冲到最高时，此时C4上的电压通过C4右---OUT2---线圈---OUT1---C4左通路放电。
当C4上的电压放电到最低时，G极通过控制电路后的又一个驱动电压会到来，再次使IGBT1导通。
如此周而复始，线圈上就形成了方向变化的振荡电流。
二、IGBT驱动电路它由Q300、Q301、R300~R303、D300构成。
当B点有正方波脉冲到来时，Q301导通，Q300截止，由18V---Q301C极---Q301E极---R302---D点----R301----G点----IGBT管的G极----IGBT管的S极-----地，通过这条通路给IGBT管G极注入一个约17V左右的正向驱动电压，使IGBT1饱和导通；当B点有负方波脉冲到来时，Q301截止，Q300导通，D点失去电压， IGBT管G极注入的电压消失，使IGBT1管迅速截止。
注：这里R303的作用是给B点提供一个偏置电压，使Q300、Q301能够迅速导通或截止。
R302、R301是限流电阻，根据功率的不同这两个电阻尤其是R301选用阻值有所不同，R300是用防止输入的驱动电压过高而设的，有的在它两端还关联有一只15V~18V的稳压二极管，其作用与此相同。
值得一提的是，IGBT管导通期间，注入G级的电压不得低于15V，否则IGBT管会因驱动不足致过热损耗而击穿。
三、驱动方波脉冲形成电路它由U2D的10、11、13脚构成，其作用是形成用于驱动对管的方波脉冲。
苏泊尔电磁炉电路图集TD0303灯板原理图（前锋）TD0303主板电路原理图（前锋）QF-139-08(主)TD0305灯板电路原理图（前锋）TD0305主板电路原理图（前锋）QF-096-05(主) QF-100-08T0306灯板电路原理图（前锋）.. T0307主板、灯板电路原理图（前锋）QF-101-02(主) QF-078-02TD0309主板、灯板电路原理图（前锋）QF-134-06(主) QF-136-03TD0310主板、灯板电路原理图（前锋）前锋－134－06（主）前锋－136－03TD0322灯板电路原理图（前锋）QF-836TD0322主板电路原理图（前锋）QF-7TD0412灯板电路原理图（一）（前锋）TD0412主板电路原理图(一) （前锋）TD0413灯板电路原理图（前锋）TD0413主板电路原理图（前锋）TD0418灯板电路原理图（前锋）TD0418主板电路原理图（前锋）TD0418灯板电路原理图（瑞德）TD0418主板电路原理图（瑞德）2005年电路图集TD0501CT、TD0501T灯板（一）电路原理图（前锋）TD0501CT、TD0501T灯板（二）电路原理图（前锋）TD0501CT、TD0501T主板（二）电路原理图（前锋QF－1058－02）TD0501T、TD0501CT灯板电路原理图（瑞德）TD0501T、TD0501CT主板电路原理图（瑞德）TD0501T、TD0501CT灯板电路原理图（拓邦）TD0501T、TD0501CT主板电路原理图（拓邦）TD0503T主板电路原理图（前锋）TD0504灯板电路原理图（前锋）。
1．市电输入电路该电路由EMC（电磁兼容）防护电路和整流滤波电路组成，如图3所示。
EMC防护电路的作用上滤波除市电中的高频干扰，并防止雷电或其他强电损坏后级电路，同时抑制电磁炉工作时对市电的电磁辐射。
C3为谐波吸收电容，CNR1为过压保护压敏电阻，当输入电压过高时，其阻值大辐下降，流过C NR1的电流陡增，保险管熔断，从而起到过压保护作用。
全桥DB1、电感L1及电容C4将输入的市电变换成平滑的直流电，由整机工作电流较大，故对DB1、C4要求较高。
一般来说，功率小于2000W的电磁炉应通常选用最大电流不小于15A的全桥；功率大于2000W的电磁炉通常选用最大电流为25A的全桥。
图3中的C3、C4应选用MKP-X2型电容，不能换用普通电容。
2． LC振荡电路LC振荡电路又称主回路，其作用是让加热线圈L与电容C5谐振，产生20kHz~30kHz的高频电磁波。
参图3，电磁炉正常工作时，IGBT管工作在开关状态。
当IGBT管导通时，+300V电压给L 充电，电能转化成电磁能并储存在L中；当IGBT管截止时，L向C5充电，随后C又经L 放电，如此反复形成谐振，其谐振频率由L及C5的值决定，通常为20kHz~30kHz。
当高频电磁波穿过铁质锅底时，在锅底产生强大的涡流，锅底迅速发热，从而达到加热食物的目的。
提示：C5为易损元件，代换时应选用同容量MKPH型电容，否则易造成IGBT管损坏。
3．同步及振荡电路该机同步及振荡电路运算放大器U2B、C6等元件组成，如图4所示。
在IGBT管截止期间，由于L与C5谐振，IGBT管c会出现谐振峰值电压，U2B 7脚电压高于6脚电压，U2B 1脚内部三极管截止，输出高电平；当IGBT管导通时，L储能，U2B 6脚电压高于7脚电压，U2B 1脚内部三极管饱和导通，+18V电压经R28给C6充电，在U2B 10脚形成锯齿波，与U2D 11脚送来的功率电平比较，然后从13脚送到IGBT管驱动脉冲。
典型电磁炉电路的识图⽅法，⼀看就懂LM339构成的电磁炉下⾯以美的PSY18B/18C型电磁炉为例，介绍由LM339为核⼼构成的电磁炉电路的识图⽅法。
美的PSY18B/18C型电磁炉由300V供电电路、主回路(LC谐振回路)、驱动电路、电源电路、保护电路、操作与控制电路等构成，如图4-43和图4-44所⽰。
提⽰美的PVY22A与PSY18B电磁炉的主板构成基本相同，所以维修PVY22A型电磁炉时也可参考本部分内容。
图4-43 美的PSY18B/18C型电磁炉主板电路图4-44 美的PSY18B/18C型电磁炉操作、显⽰板电路1.市电输⼊电路市电输⼊电路的核⼼元器件是熔断器FUSE300、滤波电容C300、整流堆DB1、滤波电容C14，辅助元器件有电流互感器CT300、压敏电阻ZNR300，如图4-43所⽰。
该机输⼊的市电电压通过FUSE300输⼊，利⽤C300抑制⾼频⼲扰脉冲后，第⼀路送到电压检测电路和市电过零检测电路;第⼆路通过CT300的⼀次绕组加到DB1的交流输⼊端，市电经DB1、L1和C14构成的桥式整流、滤波电路整流和滤波，在C14两端产⽣300V左右直流电压。
该电压不仅为功率变换器(主回路)供电，⽽且为低压电源电路供电。
市电输⼊回路的ZNR300⽤于市电过电压保护。
当市电电压过⾼时，ZNR300击穿，使FUSE300过电流熔断，切断市电输⼊回路，以免C14、功率管和开关电源的元器件过电压损坏。
2.电源电路该机的电源电路是以电源模块IC1(VIPer12A)、开关变压器L101为核⼼构成的串联型开关电源。
(1)功率变换电路功率变换电路的核⼼元器件是电源模块IC1、开关变压器L101、续流⼆极管D33、滤波电容EC22、稳压器U2，如图4-43所⽰。
300V电压通过D101隔离、R101限流，再经滤波电容EC101滤波后，加到IC1的供电端⑤～⑧脚，该电压不仅加到开关管的D极为它供电，⽽且通过⾼压电流源对IC1④脚外接的滤波电容EC20充电。
电磁炉工作原理电磁炉是应用电磁感应原理对食品进行加热的。
电磁炉的炉面是耐热陶瓷板，交变电流通过陶瓷板下方的线圈产生磁场，磁场内的磁力线穿过铁锅、不锈钢锅等底部时，产生涡流，令锅底迅速发热，达到加热食品的目的。
电磁炉加热原理如图所示，灶台台面是一块高强度、耐冲击的陶瓷平板（结晶玻璃），台面下边装有高频感应加热线圈（即励磁线圈）、高频电力转换装置及相应的控制系统，台面的上面放有平底烹饪锅。
其工作过程如下：电流电压经过整流器转换为直流电，又经高频电力转换装置使直流电变为超过音频的高频交流电，将高频交流电加在扁平空心螺旋状的感应加热线圈上，由此产生高频交变磁场。
其磁力线穿透灶台的陶瓷台板而作用于金属锅。
在烹饪锅体内因电磁感应就有强大的涡流产生。
涡流克服锅体的内阻流动时完成电能向热能的转换，所产生的焦耳热就是烹调的热源。
1、概述电磁灶是应用电磁感应原理进行加热工作的，是现代家庭烹饪食物的先进电子炊具。
它使用起来非常方便，可用来进行煮、炸、煎、蒸、炒等各种烹调操作。
特点：效率高、体积小、重量轻、噪音小、省电节能、不污染环境、安全卫生，烹饪时加热均匀、能较好地保持食物的色、香、味和营养素，是实现厨房现代化不可缺少的新型电子炊具。
电磁灶的功率一般在700-1800W左右。
电磁炉按感应线圈中的电流频率分为低频和高频两大类，相比较高频电磁灶受热效率高，比较省电。
按样式分类，可以分以下三种。
台式电磁炉：分为单头和双头两种，具有摆放方便、可移动性强等优点。
因为价格低较受欢迎。
埋入式电磁炉：是将整个电磁炉放入橱柜面内，然后在台面上挖个洞，使灶面与橱柜台面成一个平面。
业内专家认为这种安装方法只求美观，但不科学，很大一部分消费群体把电磁炉当做火锅，埋入式炒菜并不方便。
嵌入式电磁炉：可适应不同锅具的需要，不再对锅具有特殊要求。
本文主要介绍利用SPMC65P2404芯片来实现电磁炉的设计。
SPMC65P2404是凌阳推出的一款工业控制8位单片机，具有很高的性价比，抗干扰能力强，非常适合应用于工业控制类、家电类产品的设计。
