基于GIS的城市地下管网管理系统地下管网是城市基础设施中不可或缺的一部分，它包括给水管网、排水管网、电力管网等各种管线系统。
为了保证城市正常运转和市民生活质量，有效管理和维护地下管网是至关重要的。
而基于地理信息系统(GIS)的城市地下管网管理系统，为城市管理部门提供了强大的工具和技术支持，来实现管网的准确测绘、数据管理和故障维修等工作。
一、GIS在城市地下管网管理系统中的应用GIS技术通过地理数据的收集、存储、分析和展示，实现对城市地下管网的全面管理。
具体而言，GIS在城市地下管网管理系统中的应用主要包括以下几个方面：1. 空间数据采集与准确测绘：GIS可以通过卫星遥感、GPS定位等技术手段，获取准确的地下管网数据。
同时，它可以实现对地下管线走向、尺寸、深度等关键信息的测绘和标注，为后续的维修和更新提供基础数据。
2. 数据管理与分析：GIS系统可以将各类地下管网数据进行集成和管理，包括建设图纸、设备参数、运行状况等信息。
通过数据的统一管理和归档，可以提高工作效率和数据的可靠性。
此外，GIS还可以进行数据分析，例如通过空间插值方法预测管网老化和故障风险等。
3. 故障定位与维修：GIS系统可以实时监测地下管网的运行状态，并通过管线传感器等设备获取实时数据。
一旦发生故障，系统可以通过GIS地图界面精确定位，快速派遣维修人员，并提供导航路径，减少维修时间。
4. 管网更新与规划：随着城市的发展和需求变化，地下管网需要不断更新和扩展。
GIS系统可以帮助城市规划部门进行管网规划，评估扩展需求，并进行方案比较和可行性分析。
此外，通过GIS系统，可以快速定位已有管线和配管设备，避免重复施工和浪费资源。
二、GIS在城市地下管网管理中的优势使用基于GIS的城市地下管网管理系统，可以获得以下几个方面的优势：1. 空间可视化：通过GIS系统，地下管网数据可以以图形化的方式展示，使得管理人员能够直观地了解管网的分布、走向和覆盖范围。

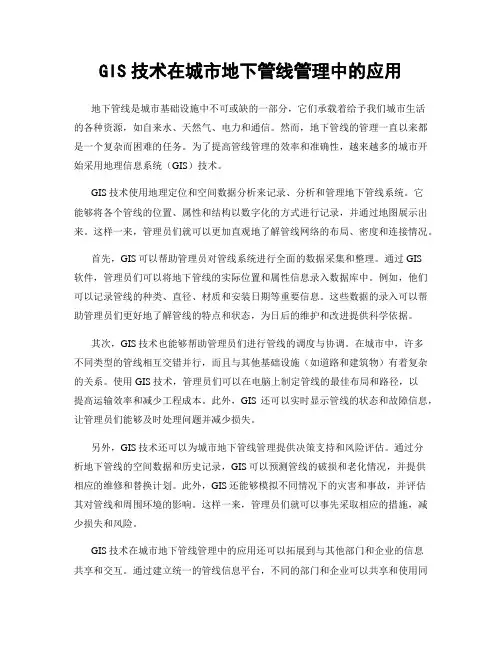

GIS技术在城市地下管线管理中的应用地下管线是城市基础设施中不可或缺的一部分，它们承载着给予我们城市生活的各种资源，如自来水、天然气、电力和通信。
然而，地下管线的管理一直以来都是一个复杂而困难的任务。
为了提高管线管理的效率和准确性，越来越多的城市开始采用地理信息系统（GIS）技术。
GIS技术使用地理定位和空间数据分析来记录、分析和管理地下管线系统。
它能够将各个管线的位置、属性和结构以数字化的方式进行记录，并通过地图展示出来。
这样一来，管理员们就可以更加直观地了解管线网络的布局、密度和连接情况。
首先，GIS可以帮助管理员对管线系统进行全面的数据采集和整理。
通过GIS软件，管理员们可以将地下管线的实际位置和属性信息录入数据库中。
例如，他们可以记录管线的种类、直径、材质和安装日期等重要信息。
这些数据的录入可以帮助管理员们更好地了解管线的特点和状态，为日后的维护和改进提供科学依据。
其次，GIS技术也能够帮助管理员们进行管线的调度与协调。
在城市中，许多不同类型的管线相互交错并行，而且与其他基础设施（如道路和建筑物）有着复杂的关系。
使用GIS技术，管理员们可以在电脑上制定管线的最佳布局和路径，以提高运输效率和减少工程成本。
此外，GIS还可以实时显示管线的状态和故障信息，让管理员们能够及时处理问题并减少损失。
另外，GIS技术还可以为城市地下管线管理提供决策支持和风险评估。
通过分析地下管线的空间数据和历史记录，GIS可以预测管线的破损和老化情况，并提供相应的维修和替换计划。
此外，GIS还能够模拟不同情况下的灾害和事故，并评估其对管线和周围环境的影响。
这样一来，管理员们就可以事先采取相应的措施，减少损失和风险。
GIS技术在城市地下管线管理中的应用还可以拓展到与其他部门和企业的信息共享和交互。
通过建立统一的管线信息平台，不同的部门和企业可以共享和使用同一份管线数据，避免了数据冗余和不一致的问题。
例如，当城市进行道路施工时，可以通过查询GIS平台上的管线信息来避免对管线的损坏。

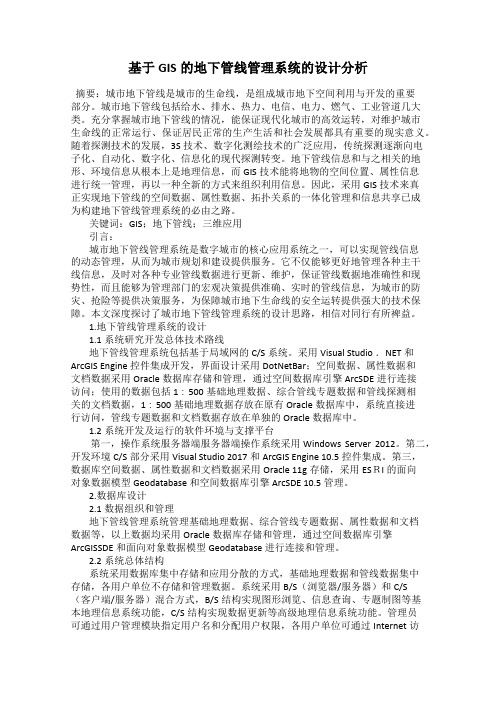

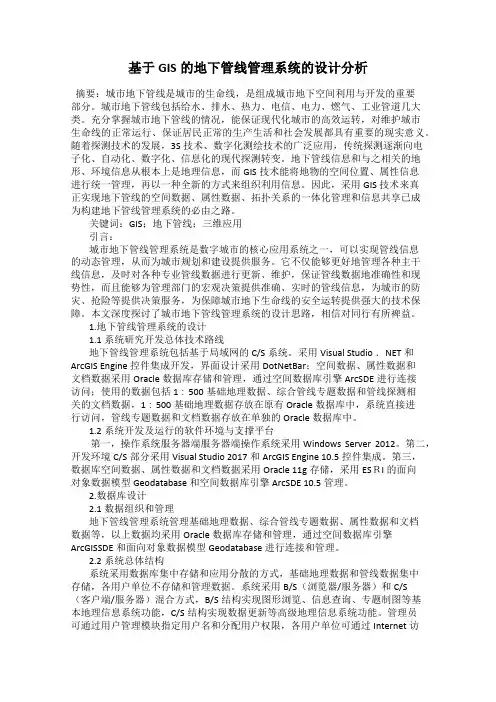

基于GIS的地下管线管理系统的设计分析摘要：城市地下管线是城市的生命线，是组成城市地下空间利用与开发的重要部分。
城市地下管线包括给水、排水、热力、电信、电力、燃气、工业管道几大类。
充分掌握城市地下管线的情况，能保证现代化城市的高效运转，对维护城市生命线的正常运行、保证居民正常的生产生活和社会发展都具有重要的现实意义。
随着探测技术的发展，3S技术、数字化测绘技术的广泛应用，传统探测逐渐向电子化、自动化、数字化、信息化的现代探测转变。
地下管线信息和与之相关的地形、环境信息从根本上是地理信息，而GIS技术能将地物的空间位置、属性信息进行统一管理，再以一种全新的方式来组织利用信息。
因此，采用GIS技术来真正实现地下管线的空间数据、属性数据、拓扑关系的一体化管理和信息共享已成为构建地下管线管理系统的必由之路。
关键词：GIS；地下管线；三维应用引言：城市地下管线管理系统是数字城市的核心应用系统之一，可以实现管线信息的动态管理，从而为城市规划和建设提供服务。
它不仅能够更好地管理各种主干线信息，及时对各种专业管线数据进行更新、维护，保证管线数据地准确性和现势性，而且能够为管理部门的宏观决策提供准确、实时的管线信息，为城市的防灾、抢险等提供决策服务，为保障城市地下生命线的安全运转提供强大的技术保障。
本文深度探讨了城市地下管线管理系统的设计思路，相信对同行有所裨益。

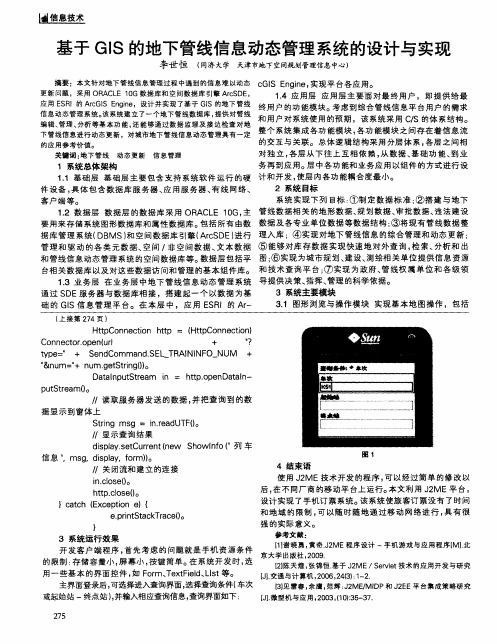

1.地下管线管理系统的设计1.1系统研究开发总体技术路线地下管线管理系统包括基于局域网的C/S系统。
采用Visual Studio ．NET和ArcGIS Engine控件集成开发，界面设计采用DotNetBar；空间数据、属性数据和文档数据采用Oracle数据库存储和管理，通过空间数据库引擎ArcSDE进行连接访问；使用的数据包括1∶500基础地理数据、综合管线专题数据和管线探测相关的文档数据，1∶500基础地理数据存放在原有Oracle数据库中，系统直接进行访问，管线专题数据和文档数据存放在单独的Oracle数据库中。
浅谈 GIS系统在城市地下管网管理中的应用摘要：随着我国地下管网建设规模的快速扩张，传统的管网管理手段存在诸多弊端。
引入GIS系统对城市管网进行管理可以有效解决传统管理手段的问题，实现城市管网的信息化、智慧化管理，提高管网管理的效率和科学性。
本文简述了GIS系统在城市地下管网中应用的背景，介绍了GIS系统在城市管网中应用的现状并介绍了其功能和优势。
关键词：城市；地下管网；GIS；系统；信息化；管理1.背景城市地下空间管线网络如城市的血脉通道，是一个庞大且复杂的系统，是城市基础设施建设的重要内容，包括排水系统、热力系统、供电系统、通信系统等，承担着维系城市生产生活正常运作的重要功能。
随着我国经济快速发展，城市化水平不断提高，基础设施建设步伐不断加快，地下管道网络快速延伸，管线专业交错，线路复杂。
另一方面，随着现代地下空间的开发，地下施工作业数量迅速增加，造成了对旧有管线的破坏，地下管线寿命缩短，地下管线迁改的需求也持续上升。
传统的管网管理手段，数据来源主要来自平面图纸，存在数据分散，数据保存困难，各专业管线协同难度大，难以区域内统筹管理等诸多缺点，为管网规划、设计、施工、运营带来了许多不便。
利用现代化信息管理技术，可以科学化、规范化、自动化管理城市管网，为管网建设者、使用者、管理者提供更好地服务，提高管理成效。
GIS即地理信息技术，是一门关于地理、环境、资源、计算机等多专业的交叉学科，其核心技术包含计算机技术、空间测绘与定位技术、空间数据库技术，运用GIS系统可以更好地服务于市政地下空间管线的管理。
在计算机硬件和GIS软件系统平台的支持下，GIS系统通过采集、存储和管理数据，对数据进行检索、分析，可以达到直观展示物体定位、空间分布，获取物体相关属性数据的目的，能够精确高效回答用户问题、满足使用者需求。
GIS对于地理空间数据有着强大的展示和分析能力，其网络分析等功能是解决管网维护中所遇问题的利器，是发展“智慧城市”的重要手段。

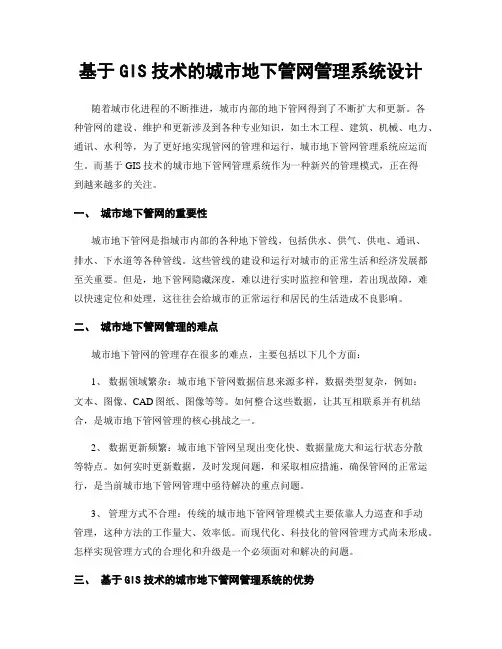

基于GIS技术的城市地下管网管理系统设计随着城市化进程的不断推进，城市内部的地下管网得到了不断扩大和更新。
各种管网的建设、维护和更新涉及到各种专业知识，如土木工程、建筑、机械、电力、通讯、水利等，为了更好地实现管网的管理和运行，城市地下管网管理系统应运而生。
而基于GIS技术的城市地下管网管理系统作为一种新兴的管理模式，正在得到越来越多的关注。
一、城市地下管网的重要性城市地下管网是指城市内部的各种地下管线，包括供水、供气、供电、通讯、排水、下水道等各种管线。
这些管线的建设和运行对城市的正常生活和经济发展都至关重要。
但是，地下管网隐藏深度，难以进行实时监控和管理，若出现故障，难以快速定位和处理，这往往会给城市的正常运行和居民的生活造成不良影响。
二、城市地下管网管理的难点城市地下管网的管理存在很多的难点，主要包括以下几个方面：1、数据领域繁杂：城市地下管网数据信息来源多样，数据类型复杂，例如：文本、图像、CAD图纸、图像等等。
如何整合这些数据，让其互相联系并有机结合，是城市地下管网管理的核心挑战之一。
2、数据更新频繁：城市地下管网呈现出变化快、数据量庞大和运行状态分散等特点。
如何实时更新数据，及时发现问题，和采取相应措施，确保管网的正常运行，是当前城市地下管网管理中亟待解决的重点问题。
3、管理方式不合理：传统的城市地下管网管理模式主要依靠人力巡查和手动管理，这种方法的工作量大、效率低。
而现代化、科技化的管网管理方式尚未形成。
怎样实现管理方式的合理化和升级是一个必须面对和解决的问题。
三、基于GIS技术的城市地下管网管理系统的优势因此，基于GIS技术的城市地下管网管理系统的优势正在逐渐凸显，这种管理方式主要包括以下几个方面：1、数据集成优化:基于GIS技术，城市地下管网管理系统将原有的数据进行整合和优化，利用专业软件和工具对数据进行统一整合管理，构建合理的数据关系，从而达到数据的集成共享，提高了管理工作效率。

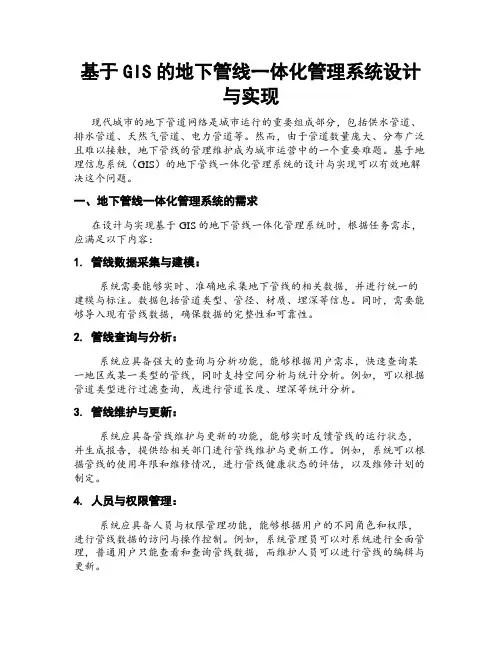

基于GIS的地下管线一体化管理系统设计与实现现代城市的地下管道网络是城市运行的重要组成部分，包括供水管道、排水管道、天然气管道、电力管道等。
然而，由于管道数量庞大、分布广泛且难以接触，地下管线的管理维护成为城市运营中的一个重要难题。
基于地理信息系统（GIS）的地下管线一体化管理系统的设计与实现可以有效地解决这个问题。
一、地下管线一体化管理系统的需求在设计与实现基于GIS的地下管线一体化管理系统时，根据任务需求，应满足以下内容：1. 管线数据采集与建模：系统需要能够实时、准确地采集地下管线的相关数据，并进行统一的建模与标注。
数据包括管道类型、管径、材质、埋深等信息。
同时，需要能够导入现有管线数据，确保数据的完整性和可靠性。
2. 管线查询与分析：系统应具备强大的查询与分析功能，能够根据用户需求，快速查询某一地区或某一类型的管线，同时支持空间分析与统计分析。
例如，可以根据管道类型进行过滤查询，或进行管道长度、埋深等统计分析。
3. 管线维护与更新：系统应具备管线维护与更新的功能，能够实时反馈管线的运行状态，并生成报告，提供给相关部门进行管线维护与更新工作。
例如，系统可以根据管线的使用年限和维修情况，进行管线健康状态的评估，以及维修计划的制定。
4. 人员与权限管理：系统应具备人员与权限管理功能，能够根据用户的不同角色和权限，进行管线数据的访问与操作控制。
例如，系统管理员可以对系统进行全面管理，普通用户只能查看和查询管线数据，而维护人员可以进行管线的编辑与更新。
5. 兼容性与扩展性：系统应具备良好的兼容性和扩展性，能够与现有的市政管理系统和地理信息系统进行集成，并支持接口的扩展。
例如，系统可以与供水公司的水质检测系统进行数据交互，以及与电力公司的人员管理系统进行权限共享。

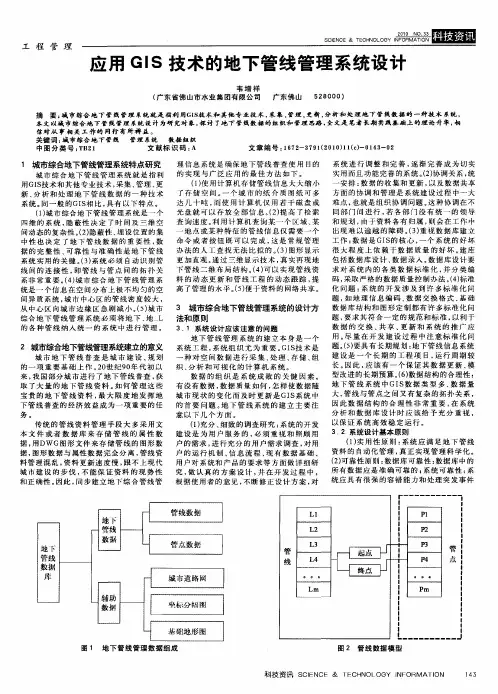

二、基于GIS的地下管线一体化管理系统的设计与实现在进行基于GIS的地下管线一体化管理系统的设计与实现时，需要考虑以下几个方面：1. 数据模型的设计：在建模地下管线数据时，应综合考虑各种因素，如管线的几何属性、拓扑关系、管道属性等。

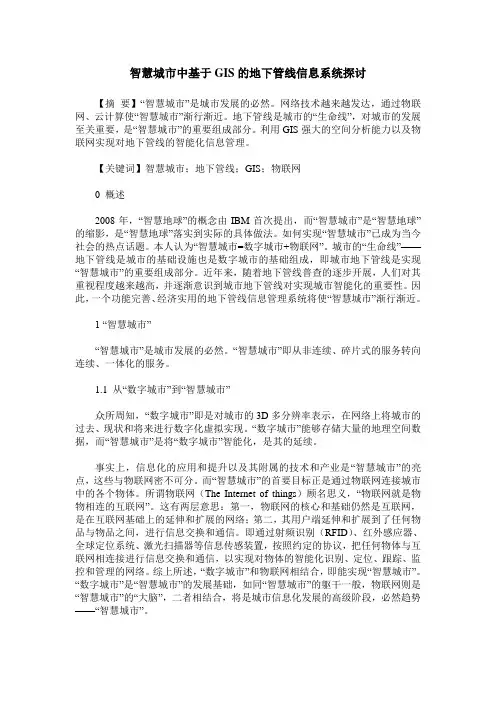

智慧城市中基于GIS的地下管线信息系统探讨【摘要】“智慧城市”是城市发展的必然。
网络技术越来越发达，通过物联网、云计算使“智慧城市”渐行渐近。
地下管线是城市的“生命线”，对城市的发展至关重要，是“智慧城市”的重要组成部分。
利用GIS强大的空间分析能力以及物联网实现对地下管线的智能化信息管理。
【关键词】智慧城市；地下管线；GIS；物联网0 概述2008年，“智慧地球”的概念由IBM首次提出，而“智慧城市”是“智慧地球”的缩影，是“智慧地球”落实到实际的具体做法。
如何实现“智慧城市”已成为当今社会的热点话题。
本人认为“智慧城市=数字城市+物联网”。
城市的“生命线”——地下管线是城市的基础设施也是数字城市的基础组成，即城市地下管线是实现“智慧城市”的重要组成部分。
近年来，随着地下管线普查的逐步开展，人们对其重视程度越来越高，并逐渐意识到城市地下管线对实现城市智能化的重要性。
因此，一个功能完善、经济实用的地下管线信息管理系统将使“智慧城市”渐行渐近。
1 “智慧城市”“智慧城市”是城市发展的必然。
“智慧城市”即从非连续、碎片式的服务转向连续、一体化的服务。
1.1 从“数字城市”到“智慧城市”众所周知，“数字城市”即是对城市的3D多分辨率表示，在网络上将城市的过去、现状和将来进行数字化虚拟实现。
“数字城市”能够存储大量的地理空间数据，而“智慧城市”是将“数字城市”智能化，是其的延续。
事实上，信息化的应用和提升以及其附属的技术和产业是“智慧城市”的亮点，这些与物联网密不可分。
而“智慧城市”的首要目标正是通过物联网连接城市中的各个物体。
所谓物联网（The Internet of things）顾名思义，“物联网就是物物相连的互联网”。
这有两层意思：第一，物联网的核心和基础仍然是互联网，是在互联网基础上的延伸和扩展的网络；第二，其用户端延伸和扩展到了任何物品与物品之间，进行信息交换和通信。
即通过射频识别（RFID）、红外感应器、全球定位系统、激光扫描器等信息传感装置，按照约定的协议，把任何物体与互联网相连接进行信息交换和通信，以实现对物体的智能化识别、定位、跟踪、监控和管理的网络。

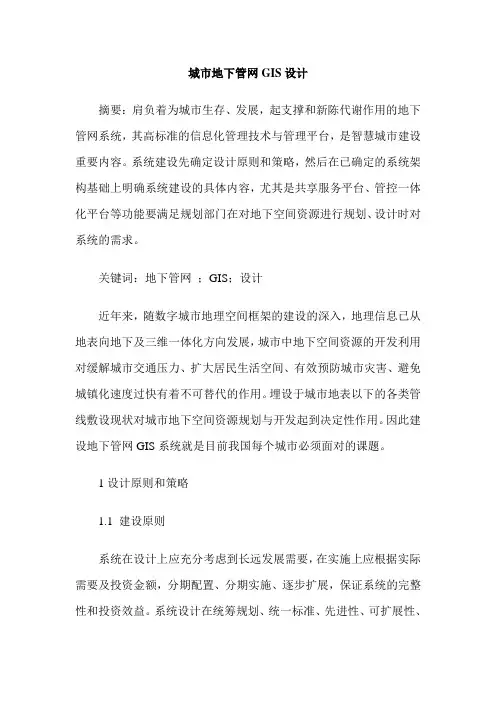

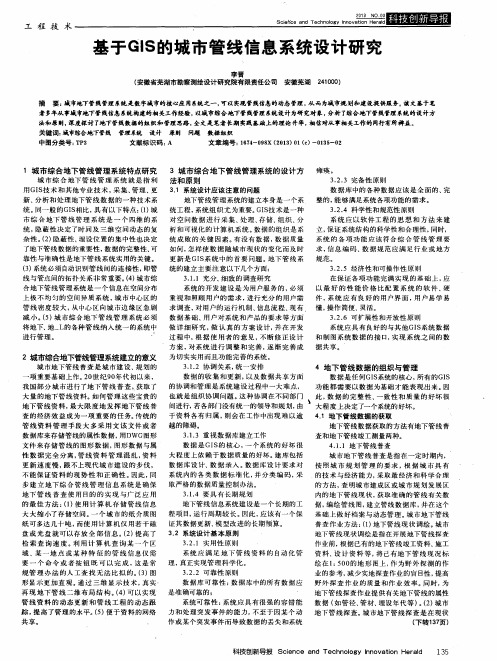

城市地下管网GIS设计摘要：肩负着为城市生存、发展，起支撑和新陈代谢作用的地下管网系统，其高标准的信息化管理技术与管理平台，是智慧城市建设重要内容。
系统建设先确定设计原则和策略，然后在已确定的系统架构基础上明确系统建设的具体内容，尤其是共享服务平台、管控一体化平台等功能要满足规划部门在对地下空间资源进行规划、设计时对系统的需求。
关键词：地下管网；GIS；设计近年来，随数字城市地理空间框架的建设的深入，地理信息已从地表向地下及三维一体化方向发展，城市中地下空间资源的开发利用对缓解城市交通压力、扩大居民生活空间、有效预防城市灾害、避免城镇化速度过快有着不可替代的作用。
埋设于城市地表以下的各类管线敷设现状对城市地下空间资源规划与开发起到决定性作用。
因此建设地下管网GIS系统就是目前我国每个城市必须面对的课题。
1设计原则和策略1.1 建设原则系统在设计上应充分考虑到长远发展需要，在实施上应根据实际需要及投资金额，分期配置、分期实施、逐步扩展，保证系统的完整性和投资效益。
系统设计在统筹规划、统一标准、先进性、可扩展性、高可靠性、开放性、易管理性、安全性、保护已有投资等通用原则下进行。
1.2 建设策略目前我国数字管线GIS系统建设从起步到目前已经走过了十几个年头，以法律法规和标准规范建设先行、以需求导向，应用为先、采用模块化结构、采用标准化接口、要充分考虑系统性能、要充分考虑项目时间可控、便于系统扩容等建设策略已经被普遍认同。
2总体建设内容各市在通常情况下要完成如下建设内容：1）法律法规：建立健全地下管线数据的采集、更新、利用、管理、应急处置、保密安全等工作的法律法规体系；2）标准规范：制定管线数据标准和技术标准，既符合异构管线间数据共享与交换服务的要求，又能满足专业管线管控的业务需求；3）数据处理：通过对现有地下管线的数据分析、核查、整合、集成，结合管线探测普查，以及对其他相关数据源的整合、集成，建设集中与分布相结合的全市地下管线信息系统；4）更新机制：通过建立合理的动态数据更新机制和共享互惠的管理模式，确保数据管理系统中地下管线数据的完整性、准确性，通过规范的竣工测量和权属单位实时确权，实现对数据的动态更新p8）管控一体化平台：通过梳理各类地下管线的规划、设计、建设、运营和维护等业务需求，建立地下管线全生命周期管理、实时监控等服务；9）决策支持：服务、应急处置决策服务、灾后重建决策服务和城市应急集成决策服务，为城市管理和安全提供辅助决策；10）运维机制：专门负责全市地下管线的共享服务和监管工作，形成长效的运维组织，实现地下管线的政府监管、有序建设和高效管理。
城市地下管线探测及建立信息系统技术探讨摘要：近年来，我国的城市化进程有了很大进展，城市地下管线网络的建设也越来越完善。
本文对地下管网普查项目，详细阐述了城市地下管线探测的技术要点，以及建立管线信息系统的方法，为城市地下管线的信息化管理提供有效途径。
关键词：城市地下管线;探查;测量;质量控制;信息系统引言城市地下管线是城市基础设施中不可或缺的一部分，同时也是城市规划与建设的重要基础信息，是城市得以生存和发展的物质基础，是城市的“生命线”。
伴随着我国经济的快速腾飞及技术的日益进步，地下管线的种类和密度也在不断增加。
由于施工、管理等历史问题加之沉降、水土流失等自然问题的叠加，由此导致地下管线事故频发，造成城市通信中断、停水、停电、停气及内涝的发生，给人民群众的生活带来诸多不便。
为适应城市发展需要，有必要打造地下管线数据的共建共享、互联互通，确保地下管线信息从获取、处理、管理、应用服务的畅通，从而实现城市地下管线的共建共享和统一管理，为城市规划、建设、管理及应急抢险提供信息服务。
1管线探测地下管线探测即调查管线连接关系、属性，采集管线点三维坐标，构建数据库，编制管线图和管线点成果表。
管线探测作业流程包括接受任务、编写项目预算、调配项目组人员设备、收集资料、现场踏勘、仪器校验和方法试验、编写技术设计书、涉密基础资料使用申请、项目备案、实地调查与仪器探查、控制测量、管线点测量、管线数据处理与管线图编绘、专业管线权属单位审图、数据质检及核实修改、建立管线数据库或信息管理系统、编写技术总结报告、第三方检测、成果整理验收、成果归档移交等。
2城市地下管线探测项目质量控制策略2.1做好前期准备工作首先，做好对管线探测项目相关人员的培训，保证管线探测人员能够熟练使用仪器设备并按照相关标准规定开展工作，经考核合格的人员持证上岗，最大限度降低人为操作失误所导致的质量问题；其次，使用经权威机构检定合格的仪器设备，使用前对其进行测试，确保其测量误差在合理范围内；再次，提前做好对探测区域的调查，掌握测区环境状况，制定有针对性的探测计划，规范记录和测量工作流程；最后，收集分析总结同类城市地下管线探测项目中的质量问题，保证探测人员能够掌握探测的要点和相关注意事项，降低之后工作中类似质量问题的发生率。
基于GIS的地下管线数据更新系统地下管线是城市基础设施中不可或缺的一部分，为了确保管线的安全运行和管理，在时刻掌握管线信息的准确性和完整性非常重要。
地理信息系统（GIS）的应用为地下管线数据的更新和维护提供了有效的解决方案。
本文将介绍基于GIS的地下管线数据更新系统的设计与实施。
一、GIS在地下管线数据管理中的优势在传统的地下管线数据管理中，人工操作和纸质记录导致数据更新困难，信息传递滞后，容易出现错误。
而GIS系统将地下管线数据与地理位置和空间关系相结合，具有以下优势：1. 空间分析能力：GIS可以在地图上显示地下管线的精确位置和周围环境，便于分析管线与其他基础设施之间的关系，避免发生意外事故。
2. 数据一体化：通过GIS系统，不同部门可以共享地下管线数据，避免信息孤岛，提高数据的准确性和完整性。
3. 实时更新：GIS系统可以实时记录地下管线的变动情况，当有新的数据更新时，可以立即反映在系统中，有效提高数据的实时性。
4. 数据可视化：GIS系统将地下管线数据可视化展示，操作简单直观，用户可以通过地图界面快速了解各个管线的属性和状态。
二、基于GIS的地下管线数据更新系统设计与实施为了满足地下管线数据更新的需求，我们设计了基于GIS的地下管线数据更新系统。
该系统包括以下功能模块：1. 数据采集模块：通过移动设备采集地下管线的位置、属性和状态信息，包括管线材质、管径等。
采集的数据将实时传输到GIS系统中。
2. 数据管理模块：对地下管线数据进行管理，包括数据存储、更新、查询和统计分析等功能。
管理员可以通过该模块对数据进行管理和维护。
3. 空间分析模块：通过GIS系统实现对地下管线的空间分析，包括缓冲区分析、叠加分析等。
该模块可以帮助决策者快速了解管线与其他基础设施之间的关系，便于规划和维护。
4. 系统权限模块：不同用户具有不同的权限，可以分为管理员、数据采集员和普通用户等角色。
系统权限模块可以确保数据的安全性和机密性。
基于GIS的城市地下管线信息共享交换系统的设计摘要：城市地下管线担负着城市的信息传递、能源输送、排涝减灾、废物排弃的功能，是城市赖以生存和发展的物质基础，是城市基础设施的重要组成部分，是发挥城市功能、确保社会经济和城市建设健康、协调和可持续发展的重要基础和保障。
本文提出了以一种基于GIS的城市地下管线信息共享系统。
关键词：地下管线；GIS；信息共享交换系统1系统建设背景城市地下管线是指在城市规划区范围内，埋设在城市规划道路下的给水、排水、燃气、热力、工业等各种管道、电力、电信电缆以及地下管线综合管沟（廊）等。
城市地下管线担负着城市的信息传递、能源输送、排涝减灾、废物排弃的功能，是城市赖以生存和发展的物质基础，是城市基础设施的重要组成部分，是发挥城市功能、确保社会经济和城市建设健康、协调和可持续发展的重要基础和保障。
城市地下管线就像人体内的“血管”和“神经”，因此，被人们称为城市的“生命线”。
2系统建设内容2.1系统建设目标城市地下管线信息共享交换系统以地下管线数据为突破口，重点实现地下管线数据的信息服务共享功能，并在此基础上逐步扩展共享数据种类和共享方式。
根据城市地下管线信息共享交换系统建设的需求和目标，其主要建设目标为：（1）标准规范建设城市地下管线数据建库、管理、共享应用及安全有关的政策、法规、标准体系建设，地下管线数据共享交换系统运行中的安全保障措施等。
（2）数据库建设建立统一的地下管线资源共享分类目录体系，并通过整合现有资源，组建城市地下管线数据中心（提供综合管线应用和专业管线应用），形成城市各类管线信息数据库，建立起良好的数据更新维护机制和数据交换机制，从而管理和维护全市的地下管线数据。
（3）软件系统建设城市地下管线信息共享交换系统将由信息服务子系统、运维管理子系统、数据管理子系统、辅助应用子系统、交换管理子系统等五部分构成，集海量数据管理、网络空间信息共享、服务管理和后台监控以及资源展示应用等功能于一体，全面考虑效率、高并发、稳定、安全、开发等因素，为搭建全市统一的地下管线数据共享交换系统，为政府各部门提供高效、安全、可靠的地下管线信息应用服务提供有效途径。
地下管网地理信息系统建设方案一、实施背景随着城市化进程的加速，地下管网系统日益复杂且重要。
传统的管理方式已无法满足现代城市基础设施管理的需求，具体表现在以下几个方面：1.数据更新缓慢：纸质或简单的电子文档管理方式无法实现数据的实时更新。
2.信息不透明：缺乏有效的信息共享机制，导致各部门间信息不一致。
3.维护困难：缺乏准确的管网信息，导致维护和抢修工作困难重重。
4.规划不准确：无法为城市规划提供准确的基础数据。
在此背景下，我们提出了一款基于地理信息系统的地下管网建设方案。
二、工作原理该系统将采用地理信息系统（GIS）技术，结合数据库和网络技术，构建一个全方位、动态的地下管网管理系统。
其工作原理如下：1.数据采集：通过专业的仪器和设备，如探地雷达、管线探测仪等，对地下管网进行探测，获取管网的空间位置信息。
2.数据处理：将采集到的数据进行处理，包括清洗、格式转换等，使其成为可用的管网数据。
3.数据存储：将处理后的管网数据存储在数据库中，以便后续的查询、分析和应用。
4.数据展示：通过GIS技术，将管网数据以图形化的方式展示在地理信息系统中，方便用户进行查询、分析和决策。
三、实施计划步骤1.需求分析：明确系统的需求，包括用户需求、功能需求、性能需求等。
2.系统设计：根据需求分析结果，进行系统设计，包括数据库设计、界面设计等。
3.硬件采购：采购必要的硬件设备，如探测仪器、服务器等。
4.软件开发：根据系统设计，进行软件开发。
5.数据采集和处理：对地下管网进行探测，并处理采集到的数据。
6.系统测试：对开发完成的系统进行测试，确保系统的稳定性和可靠性。
7.用户培训：对用户进行培训，确保用户能够正确、有效地使用系统。
8.系统上线运行：将系统正式上线运行，开始使用。
四、适用范围该地下管网地理信息系统适用于以下场景：1.城市基础设施管理：城市管理部门可以使用该系统进行地下管网的管理和维护，提高工作效率和准确性。
2.规划决策支持：该系统可以为城市规划提供准确的基础数据，帮助决策者做出更科学的决策。
