浙大应用光学-光学系统与像差部分习题

本习题供复习参考。

更多的内容请参考“应用光学习题”、“物理光学习题”、“工程光学+练习题”等。

所有资料均可在网络课件资源处下载。

一.选择题1、几何光学有三大基本定律，它们是是：(D )A、折射与反射定律，费马原理，马吕斯定律；B、直线传播定律，折射与反射定律，费马原理；C、独立传播定律，折射与反射定律，马吕斯定律；D、直线传播定律，独立传播定律，折射与反射定律。

2、对理想光学系统，下列表述正确的是：(C )A、位于光轴上的物点的共轨像点不在光轴上；B、物方焦点与像方焦点共觇；C、基点与基面为：焦点、主点、节点，焦平面、主平面、节平面；D、牛顿物像位置关系，它是以主点为坐标原点。

3、关于光阑，下列表述正确的是：(B )A、孔径光阑经其前面的光学系统所成的像称为入窗；B、若孔径光阑在光学系统的最前面，则孔径光阑本身就是入瞳；C、孔径光阑、入窗、出窗三者是物像关系；D、视场光阑是限制轴上物点孔径角的大小，或者说限制轴上物点成像光束宽度、并有选择轴外物点成像光束位置作用的光阑。

4、关于人眼，下列描述正确的是：(A )A、眼睛自动改变焦距的过程称为眼睛的视度调节；B、近视眼是将其近点矫正到明视距离，可以用负透镜进行校正；C、眼睛可视为由水晶体、视网膜和视神经构成的照相系统。

；D、人眼分辨率与极限分辨角成正比关系。

5、关于典型光学系统，下列表述正确的是：(B )A、增大波长可以提高光学系统的分辨率；B、显微镜的有效放大率,放大率高于1000NA时，称作无效放大率，不能使被观察的物体细节更清晰；C、目视光学仪器，其放大作用可以由横向放大率来表示；D、减小孔径可以提高光学系统的分辨率。

6、关于光的电磁理论，下列表述正确的是：(D )A、两列光波相遇后又分开，每列光波不再保持原有的特性；B、两列光波叠加后其光强为两列光波的强度之和；C、等振幅面传播的速度称为相速度；D、两个振幅相同、振动方向相同、传播方向相同，但频率接近的单色光波叠加形成拍现象。

应用光学_浙江大学中国大学mooc课后章节答案期末考试题库2023年1.在7种初级像差中，宽光束像差有几种(请填写阿拉伯数字，不要有中文字)参考答案:22.显微镜的视觉放大率总是垂轴放大率参考答案:错误3.在放大镜和眼睛组成的光学系统中，渐晕光阑是参考答案:放大镜4.若水面下200mm处有一发光点，水的折射率为4/3，求我们在水面上能看到被该发光点照亮的范围(圆直径)有多大？参考答案:453.56mm5.某200度的近视眼配了300度的近视眼镜，当戴上眼镜观察很远的物体时，物体成像于参考答案:比近视眼的远点更近6.用显微镜观察时，先用10倍物镜调好，再换40倍物镜观察，以下说法正确的是参考答案:景深变小_工作距离变短7.光学系统的透过率和以下因素有关参考答案:反射面的反射率_透射面是否镀增透膜_材料的内部吸收8.已知单组转像透镜到分划板的距离是125mm，目镜的焦距是25mm，则出瞳位置是参考答案:目镜之后30mm9.孔径光阑位于光学系统的像方焦平面上，构成哪方什么系统？参考答案:物方远心10.光学系统中其他参数不变，仅放大倍率变为原来的2倍，则像面中心的照度参考答案:是原来的1/4倍11.已知照相物镜的焦距为35mm，像面尺寸为24mmx36mm，求最大的半视场角W。

参考答案:31.72度12.负透镜可以对虚物成实像参考答案:正确13.一双400度的近视眼，其远点在什么位置？矫正时应佩戴何种眼镜？焦距多大？参考答案:远点在眼前250mm处，戴负透镜，焦距-250mm14.以下光学系统中，对实物一定成虚像的是参考答案:负薄透镜_平行平板15.用玻璃棱镜实现分光，要使红光和蓝光更加分开，应选用阿贝常数更大的玻璃。

参考答案:错误16.有一束直径为5mm的平行光束，通过以下哪种光学系统可变成半径为20mm的平行光束？参考答案:8倍的伽利略望远镜，目镜朝着入射光_8倍的开普勒望远镜，目镜朝着入射光17.要使光圈数每改变一档，当曝光时间不变时曝光量正好以2倍或1/2倍变化，摄影物镜的光圈数从小到大应该是以多少为公比排列？参考答案:根号218.要使用一个焦距为35mm的透镜A和一个焦距为-50mm的透镜B组合成为焦距为35mm的光学系统，要求工作距离大于40mm，应当采用何种方式？参考答案:透镜B在前，透镜A在后，二者分离19.某10倍的显微镜物镜看成是一薄透镜，共轭距为190mm，求焦距和工作距离。

浙江大学 – 学年_ _季学期《 应用光学 》课程期末考试试卷开课学院：信息学院 ，考试形式：闭卷，允许带__计算器、尺入场考试时间： 年__ _月__ _日,所需时间：120分钟考生姓名： _____ 学号： 专业： ________题序 一 二 三 四 总 分 得分 评卷人一、选择题（每题2分共16分）1. 当一远视眼通过带分划板的望远镜观察远处物体时，应使a. 物镜远离分划板b. 物镜靠近分划板c. 目镜远离分划板d. 目镜靠近分划板 2. 负透镜对a. 实物只能成实像b. 实物只能成虚像c. 虚物只能成实像d. 虚物只能成虚像3. 像面的光照度正比于a. 光源亮度、22sin β与Ub.光源亮度与U 2sinc. 光源亮度与2βd. 22sin β与U4. 200度的近视眼，应配戴的眼镜的焦距为 a. 200mm b. 500mm c. -500mm d. –200mm5. 以下几种初级像差中，当视场很小时就要考虑的是 a. 畸变 b. 彗差 c. 像散 d. 场曲6. 在以下的哪个平面，轴外物点的像是垂直于子午面的短线？ a. 高斯像面 b. 弧矢像面 c. 子午像面 d. 以上都不是7. 拍摄人像艺术照，为突出主要人物，应选用a. 焦距大，F 数与对准距离小b. 对准距离与F 数大，焦距小c. 对准距离与焦距大，F 数小d. 对准距离小、焦距与F 数大8. 在球差、彗差、像散、像面弯曲、畸变、位置色差、倍率色差中，对轴上点成像产生圆形弥散斑的有a. 1种b. 2种c. 3种d. 以上都不对 答案：1 2 3 4 5 6 7 8 c b b c b c a b二、填空题(每空2分，共42分)1.欲构成物方远心光学系统，应使孔阑位于_____像方焦面上__。

2.光度学的基本单位是_____发光强度___的单位，名称是_坎德拉_。

单位面积上发出的光通量是__光出射度___。

3.在通常所说的七种像差中，沿轴方向度量的有__球差____、_像散__、_场曲___和_位置色差_。

应用光学实验_浙江大学中国大学mooc课后章节答案期末考试题库2023年1.不存在能够理想成像的实际光学系统参考答案:错误2.单独的畸变像差不影响像的清晰程度参考答案:正确3.实验中我们测量单色像差时，光源用的是——光。

参考答案:绿4.根据我国显微镜的现行标准，显微镜的机械筒长和光学筒长分别为 160 mm和（）mm参考答案:1955.在用显微镜观察标本时，眼睛应该贴着目镜表面，这样才能看清楚标本的像。

参考答案:错误6.有一个待测物镜，物镜表面的标称是：10倍、0.17/160、0.25，以下那种说法是错误的？参考答案:设计时，它是针对厚度为0.17mm的载玻片消像差的7.在进行显微物镜放大倍率测量的实验中，当我们将目镜更换为测微目镜时，刻尺像变模糊了，此时应该调焦获得清晰的刻尺像。

参考答案:错误8.已知LED的正向压降为2V，最大工作电流为25mA，若串联的镇流电阻为500欧，要使用直流电源的恒流模式，应在开路下设置电压值为( )V。

参考答案:14.59.对眼睛来说，相对安全的激光源功率不能超过多少？参考答案:1mW10.激光防护眼镜的主要性能指标是：适用波长范围、光密度(Optical Density,OD)和可见光透过率。

若激光防护眼镜上标注OD2，则对应波长的透过率为：参考答案:1%11.关于显微镜的下列说法，正确的是：参考答案:实验中显微镜实验中所观测的物体不是自制的生物标本_实验中所使用的显微镜是生物显微镜12.用自准直法可以参考答案:设置无穷远物_确定正透镜焦面_获得平行光13.卤钨灯是气体放电灯。

参考答案:错误14.下列不属于折射率测量方法的是：参考答案:横向剪切干涉法15.关于二次成像法，物像共轭距需大于透镜的（）倍焦距参考答案:416.在正向驱动条件下，LED的正向压降和电流之间符合什么关系？参考答案:对数17.以下关于测量的说法正确的是：参考答案:游标卡尺不需要估读_千分尺的千分位是估读的18.在验证光的独立传播的实验中，对照度和功率的多次重复测量是必要的。

一、填空题1、光学系统中物和像具有共轭关系的原因是 光路可逆 。

2、发生全反射的条件是 光从光密媒质射向光疏媒质，且入射角大于临界角I 0,其中，sinI 0=n 2/n 1 。

3、 光学系统的三种放大率是 垂轴放大率 、 角放大率 、轴向放大率 ,当物像空间的介质的折射率给定后，对于一对给定的共轭面，可提出 一 种放大率的要求.4、 理想光学系统中,与像方焦点共轭的物点是 轴上无穷远的物点 。

5、物镜和目镜焦距分别为mm f 2'=物和mm f 25'=目的显微镜，光学筒长△= 4mm ，则该显微镜的视放大率为 －20 ，物镜的垂轴放大率为 －2 ,目镜的视放大率为 10 。

6、某物点发出的光经理想光学系统后对应的最后出射光束是会聚同心光束,则该物点所成的是实 (填“实”或“虚”)像。

7、人眼的调节包含 视度 调节和 瞳孔 调节。

8、复杂光学系统中设置场镜的目的是 在不影响系统光学特性的的情况下改变成像光束的位置，使后面系统的通光口径不致过大。

9、要使公共垂面内的光线方向改变60度,则双平面镜夹角应为30 度。

10、近轴条件下,折射率为1.4的厚为14mm 的平行玻璃板,其等效空气层厚度为 10 mm. 11、设计反射棱镜时，应使其展开后玻璃板的两个表面平行，目的是 保持系统的共轴性 。

12、有效地提高显微镜分辨率的途径是 提高数值孔径和减小波长 。

13、近轴情况下，在空气中看到水中鱼的表观深度要比实际深度 小 。

14．用垂轴放大率判断物、像虚实关系方法：当β>0时 物像虚实相反β<0时 物像虚实相同。

15．平面反射镜成像的垂轴放大率为 1 ,物像位置关系为 镜像 ,如果反射镜转过α角，则反射光线方向改变 2α 。

二、简答题1、几何光学的基本定律及其内容是什么？答：几何光学的基本定律是直线传播定律、独立传播定律、反射定律和折射定律。

直线传播定律:光线在均匀透明介质中按直线传播.独立传播定律：不同光源的光在通过介质某点时互不影响。

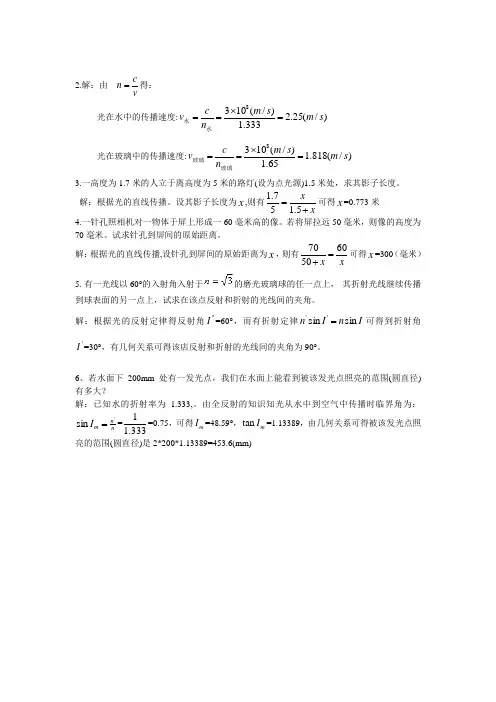

2.解：由vcn =得：光在水中的传播速度:)/(25.2333.1)/(1038s m s m n c v =⨯==水水光在玻璃中的传播速度:)/(818.165.1)/(1038s m s m n c v =⨯==玻璃玻璃3.一高度为1.7米的人立于离高度为5米的路灯(设为点光源)1.5米处，求其影子长度。

解：根据光的直线传播。

设其影子长度为x ,则有xx+=5.157.1可得x =0.773米 4.一针孔照相机对一物体于屏上形成一60毫米高的像。

若将屏拉远50毫米，则像的高度为70毫米。

试求针孔到屏间的原始距离。

解：根据光的直线传播,设针孔到屏间的原始距离为x ，则有xx 605070=+可得x =300（毫米）5. 有一光线以60°的入射角入射于的磨光玻璃球的任一点上， 其折射光线继续传播到球表面的另一点上，试求在该点反射和折射的光线间的夹角。

解：根据光的反射定律得反射角''I =60°，而有折射定律I n I n sin sin ''=可得到折射角'I =30°，有几何关系可得该店反射和折射的光线间的夹角为90°。

6、若水面下200mm 处有一发光点，我们在水面上能看到被该发光点照亮的范围(圆直径)有多大？解：已知水的折射率为 1.333,。

由全反射的知识知光从水中到空气中传播时临界角为：nn m I 'sin ==333.11=0.75，可得m I =48.59°，m I tan =1.13389，由几何关系可得被该发光点照亮的范围(圆直径)是2*200*1.13389=453.6(mm)7、入射到折射率为的等直角棱镜的一束会聚光束(见图1-3)， 若要求在斜面上发生全反射，试求光束的最大孔径角解：当会聚光入射到直角棱镜上时，对孔径角有一定的限制，超过这个限制，就不会 发生全反射了。

由nI m 1sin =，得临界角 26.41=m I 得从直角边出射时，入射角74.34590180=---=m I i由折射定律nU i 1sin sin =，得 5.68U =即 11.362U =8、有一光线入射于和的平面分界面上， 平面的法线为，求反射光线和折射光线。

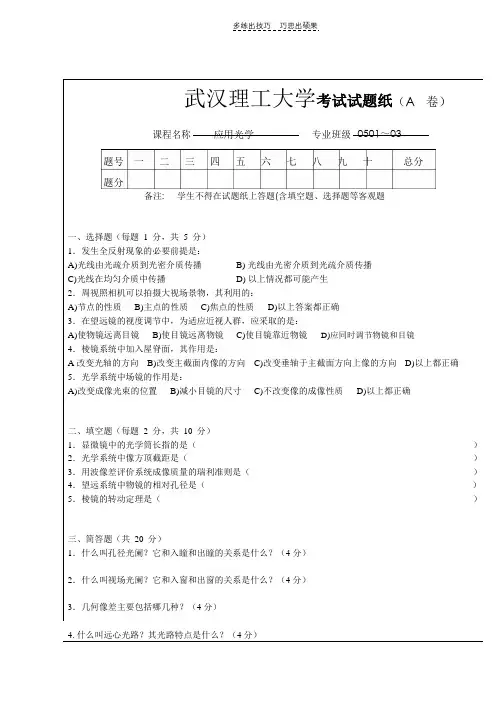

多练出技巧巧思出硕果武汉理工大学考试试题纸（A卷）课程名称应用光学专业班级0501～03题号一二三四五六七八九十总分题分备注:学生不得在试题纸上答题(含填空题、选择题等客观题一、选择题（每题1分，共5分）1．发生全反射现象的必要前提是：A)光线由光疏介质到光密介质传播B) 光线由光密介质到光疏介质传播C)光线在均匀介质中传播D) 以上情况都可能产生2．周视照相机可以拍摄大视场景物，其利用的：A)节点的性质B)主点的性质C)焦点的性质D)以上答案都正确3．在望远镜的视度调节中，为适应近视人群，应采取的是：A)使物镜远离目镜B)使目镜远离物镜C)使目镜靠近物镜D)应同时调节物镜和目镜4．棱镜系统中加入屋脊面，其作用是：A 改变光轴的方向B)改变主截面内像的方向C)改变垂轴于主截面方向上像的方向D)以上都正确5．光学系统中场镜的作用是：A)改变成像光束的位置B)减小目镜的尺寸C)不改变像的成像性质D)以上都正确二、填空题（每题2分，共10分）1．显微镜中的光学筒长指的是（）2．光学系统中像方顶截距是（）3．用波像差评价系统成像质量的瑞利准则是（）4．望远系统中物镜的相对孔径是（）5．棱镜的转动定理是（）三、简答题（共20分）1．什么叫孔径光阑？它和入瞳和出瞳的关系是什么？（4 分）2．什么叫视场光阑？它和入窗和出窗的关系是什么？（4 分）3．几何像差主要包括哪几种？（4 分）4. 什么叫远心光路？其光路特点是什么？（4 分）多练出技巧巧思出硕果四、分析作图题（共25分）1.已知正光组的F和F’，求轴上点A的像，要求用五种方法。

（8分）2. 已知透镜的焦距公式为f '=nr1，l 'H= -f 'n -1 d， l H = - f 'n -1 d，⎡ r d ⎤ nr nr( n -1 ) ⎢ n( 1 - 1 ) + ( n -1) ⎥ 1 2 ⎣ r2r2 ⎦分析双凹透镜的基点位置，并画出FFL、BFL和EFL的位置。

一、填空题1、光学系统中物和像拥有共轭关系的原由是。

2、发生全反射的条件是。

3、光学系统的三种放大率是、、，当物像空间的介质的折射率给定后，对于一对给定的共轭面，可提出种放大率的要求。

4、理想光学系统中，与像方焦点共轭的物点是。

5、物镜和目镜焦距分别为 f 物 ' 2mm 和 f目 '25mm 的显微镜，光学筒长△= 4mm ，则该显微镜的视放大率为，物镜的垂轴放大率为，目镜的视放大率为。

6、某物点发出的光经理想光学系统后对应的最后出射光束是汇聚齐心光束，则该物点所成的是(填“实”或“虚”)像。

7、人眼的调理包含调理和调理。

8、复杂光学系统中设置场镜的目的是。

9、要使公共垂面内的光芒方向改变60 度，则双平面镜夹角应为30度。

10、近轴条件下，折射率为 1.4 的厚为 14mm 的平行玻璃板，其等效空气层厚度为10mm 。

11、设计反射棱镜时，应使其睁开后玻璃板的两个表面平行，目的是保持系统的共轴性。

12、有效地提升显微镜分辨率的门路是提升数值孔径和减小波长。

13、近轴状况下，在空气中看到水中鱼的表观深度要比实质深度小。

一、填空题1、光路是可逆的2、光从光密媒质射向光疏媒质，且入射角大于临界角I0，此中，sinI 0=n 2/n 1。

3、垂轴放大率；角放大率；轴向放大率；一4、轴上无量远的物点5、－ 20；－ 2； 106、实7、视度瞳孔8、在不影响系统光学特征的的状况下改变为像光束的地点，使后边系统的通光口径不致过大。

9、 3010、1011、12、13、小二、简答题1、什么是共轴光学系统、光学系统物空间、像空间？答：光学系统以一条公共轴线经过系统各表面的曲率中心，该轴线称为光轴，这样的系统称为共轴光学系统。

物体所在的空间称为物空间，像所在的空间称为像空间。

2、怎样确立光学系统的视场光阑？答：将系统中除孔径光阑之外的全部光阑对其前面全部的光学部件成像到物空间。

这些像中，孔径对入瞳中心张角最小的一个像所对应的光阑即为光学系统的视场光阑。

2.解：由vcn =得：光在水中的传播速度:)/(25.2333.1)/(1038s m s m n c v =⨯==水水光在玻璃中的传播速度:)/(818.165.1)/(1038s m s m n c v =⨯==玻璃玻璃3.一高度为1.7米的人立于离高度为5米的路灯(设为点光源)1.5米处，求其影子长度。

解：根据光的直线传播。

设其影子长度为x ,则有xx+=5.157.1可得x =0.773米 4.一针孔照相机对一物体于屏上形成一60毫米高的像。

若将屏拉远50毫米，则像的高度为70毫米。

试求针孔到屏间的原始距离。

解：根据光的直线传播,设针孔到屏间的原始距离为x ，则有xx 605070=+可得x =300（毫米）5. 有一光线以60°的入射角入射于的磨光玻璃球的任一点上， 其折射光线继续传播到球表面的另一点上，试求在该点反射和折射的光线间的夹角。

解：根据光的反射定律得反射角''I =60°，而有折射定律I n I n sin sin ''=可得到折射角'I =30°，有几何关系可得该店反射和折射的光线间的夹角为90°。

6、若水面下200mm 处有一发光点，我们在水面上能看到被该发光点照亮的范围(圆直径)有多大？解：已知水的折射率为 1.333,。

由全反射的知识知光从水中到空气中传播时临界角为：nn m I 'sin ==333.11=0.75，可得m I =48.59°，m I tan =1.13389，由几何关系可得被该发光点照亮的范围(圆直径)是2*200*1.13389=453.6(mm)7、入射到折射率为的等直角棱镜的一束会聚光束(见图1-3)， 若要求在斜面上发生全反射，试求光束的最大孔径角解：当会聚光入射到直角棱镜上时，对孔径角有一定的限制，超过这个限制，就不会 发生全反射了。

由nI m 1sin =，得临界角 26.41=m I 得从直角边出射时，入射角74.34590180=---=m I i由折射定律nU i 1sin sin =，得 5.68U =即 11.362U =8、有一光线入射于和的平面分界面上， 平面的法线为，求反射光线和折射光线。

应用光学习题本习题供学习、复习使用。

精练这些习题及作业和课件上的例题有助于掌握、理解应用光学课程的基本知识、理论和规律。

应用光学的基本问题包括在本习题内，但不仅限于本习题。

本习题仅供课程学习时参考。

习题中一些问题提供了解答，限于时间，其它则略去。

一、筒答题1、几何光学的基本定律及其内容是什么？答：几何光学的基本定律是自钱传播定律、独立传播定W：、反射定律和折射定律。

直线传播定律：光线在均匀透明介质中按直线传播。

独立传播定律：不同光源的光在通过介质某点时互不影响。

反射定律：反射光线位于入射面内；反射角等于入射角：折射定律：折射光线位于入射面内：入射角和折射角正弦之比，对两种定的介j员来说，是=个和入射角无关的常数n isin/，-msin/。

22、理想光学系统的基点和基面有哪些？理想光学系统的基点包指物方焦点、｛象方焦点；物方主点、像方主点：物方节点、像方节点。

基面包括：物方焦平丽、像方然平面：物方主平丽、像方主平面；物方节平面、像方节平面。

3、什么是光学系统的孔役光阑和视场光阙？答：孔径光阑是限制轴上物点成像光束立体角的光阔。

晴荡艾丽王辅前有字亩7茧事宝肯车夜夜古国的光册J。

4、常见非正常跟有哪两种?如何校正常见非正常1'常见正常目艮包括近视酬远视盹近视眼将工二（远附近点）矫正到无限远，远视眼，将一丘丛（远点就近点）矫正到明视距离。

3、光'于系统极限分辨角为多大?采取什么途径可以提岗极限分辨角？答：衍射决定的极限分辨角为0=3®。

可见其与波长和孔役有关。

订蔬小波长D和增大孔径可以提高光学系统的分辨率。

I什么是共和1）也学系统、元学系统物空间、像空间？答：光学系统以一条公共制线通过系统各表面的幽率中心，该轴线称为光轴，这样的系统称为共轴光学系统。

物体所在的空间称为物空间，像所在的空间称为像空间。

、如何确定光学系统的视场Jt阙？答：将系统中除孔径光阑以外的所有光阑对其前面所有的光学零件成像到物空间；这些像中，孔径对入暗中心张角最小的一个像所对应的光阑即为光学系统的视场光阙。

像差光学试题及答案一、选择题1. 像差的产生是由于（）。

A. 光的波动性B. 光的粒子性C. 透镜的不完美D. 光源的不稳定答案：C2. 球面像差主要影响的是（）。

A. 光的聚焦B. 光的传播C. 光的反射D. 光的折射答案：A3. 色差是由于透镜材料对不同波长的光折射率不同而产生的像差，以下哪种色差不是色差的一种（）。

A. 轴向色差B. 横向色差C. 球面像差D. 色差答案：C二、填空题1. 像差可以分为________和________。

答案：单色像差；色差2. 透镜的________像差是由于透镜的曲率半径与光线的入射角有关而产生的。

答案：球面3. 为了减少像差，可以采用________透镜。

答案：非球面三、简答题1. 请简述像差对成像质量的影响。

答案：像差会影响成像的清晰度和对比度，导致图像模糊、边缘不清晰、颜色失真等问题。

2. 请列举几种常见的像差及其产生的原因。

答案：常见的像差包括球面像差、色差、像散和场曲。

球面像差是由于透镜的曲率半径与光线的入射角有关而产生的；色差是由于透镜材料对不同波长的光折射率不同而产生的；像散是由于透镜的轴向和横向放大率不同而产生的；场曲是由于透镜的曲率不同导致不同位置的成像焦点不一致而产生的。

四、计算题1. 假设一个透镜的焦距为f，光线从透镜的中心轴入射，求该光线的焦点位置。

答案：光线的焦点位置即为透镜的焦距f。

2. 如果一个透镜的焦距为f，光线从透镜的边缘入射，求该光线的焦点位置。

答案：光线的焦点位置会偏离透镜的焦距f，具体位置需要根据透镜的曲率半径和光线的入射角进行计算。

第六章 像差理论习 题1、 设计一个齐明透镜，第一面曲率半径mm r 951-=，物点位于第一面曲率半径中心处。

第二个球面满足齐明条件，透镜厚度mm d 5=，折射率5.1=n ，该透镜位于空气中。

求：1） 该透镜第二面的曲率半径；2）该齐明透镜的垂轴放大率。

解：1）由题意知：物点到第二面距离：mm d L L 10059512-=--=-=，又5.1=n ，10=n 由齐明透镜的特征：mm n nL L 150)100(5.1022-=-⨯== 第二面的曲率半径：mm n n nL r 605.2150022-=-=+=2）5.121===n βββ，该齐明透镜的垂轴放大倍率为1.5。

2、已知614.1,2,201==-=n mm d mm L ，设计负透镜（齐明），物在第一面的球心，求1r ，2r ，'2L 。

解：由题意，mm L 201-=，又物在第一面的球心处。

mm L r 2011-==∴。

又mm d L L 2212-=-=，mm n nL r 584.13614.11)22(614.1122-=+-⨯=+=∴ 同时得：mm nL L 584.35)22(614.11'22-=-⨯==3、已知某一光学系统，只包含初级球差和二阶高级球差，且边缘光球差0'=m L δ，0.707带球差015.0'-=z L δ，回答：1）写出此系统的剩余球差表达式（关于相对高度mh h ），并计算0.5带，0.85带球差；2）求出边缘光线的初级球差和高级球差；3）最大剩余球差出现在哪一带上？数值为多少？解：1）对于一般系统，我们只考虑初级和二阶高级球差的影响。

即：4221)()('mm h h A h h A L +=δ。

又此系统对边缘光校正了球差，即1=m h h 时，0'=m L δ，021=+∴A A ——① 又在0.707带，即707.0=mh h 时，有015.0)707.0()707.0(4221-=+A A ——② 由①②式得到：⎩⎨⎧=-=06.006.021A A ， 所以剩余球差的表达式为42)(06.0))(06.0('mm h h h h L +-=δ。

一、填空1． 球面透镜的像差共有_____种，其中色差有两种，分别是____ _、 。

2． 球面透镜共有 种镜片形式，其中正球面透镜有 、 、 ，三种镜片形式， 型有利于消除像差。

3． 一显微镜物镜筒上标有“16×”字样，在目镜筒上标有“20×”字样，其分别 表示 和 ； 该显微镜的视放大倍数是 。

4. 、 、 是表征颜色属性的三个变量。

5. 柱镜+10.0DC ×30和柱镜-5.0DC ×120密接组合，其交替球柱式为 、 ；联合后的球柱镜的正轴和负轴分别是 、 。

6. 视场光阑是光学系统中对光束的 起限制作用的光阑，其在系统像空间的共轭像称作 。

二、判断题（ ）1． 晴朗的天空呈现蓝色，是由于阳光发生了瑞利散射。

（ ）2． 散光镜片球面面靠近眼的为内散片。

（ ）3． 景深是指能在影像平面上获得清晰像的物空间深度。

（ ）4. 目视光学系统的出射光线一般是平行光束。

（ ）5. 完全偏振光是振动方向单一光。

（ ）6. 正视眼的屈光力比近视眼的屈光力大。

三、计算题1．有一简约眼如图所示，已知角膜的曲率半径 5.6r mm ，眼内屈光介质的折射 率约为1.33，试求： （1）此简约眼的屈光力。

（2）一物体位于眼前5m 处，当眼不调节时所成理想像的位置。

2．一透镜前表面两主子午线方向分别沿水平和竖直方向，用镜度表测得水平方向的屈光力为-2.0D ；竖直方向的屈光力为-3.0D ；该透镜的另一面各方向上的屈光力均相等为+3.0D ，写出该透镜的屈光力表达式。

3. 由折射率为1.5的材料制成负柱镜，柱面轴向沿竖直方向，其最小曲率半径为0.2 m ，写出该柱面透镜的表示；并求出60°方向上的屈光力。

o4. 某一球柱镜一面为凸球面，一面为凹柱面，材料折射率为1.5，球面曲率半径为 20cm ，柱面轴向为60度，其曲率半径为10cm ，求该透镜的屈光力，并写出该透镜屈光力的所有表示形式。

《应用光学》课程测验01学院：物电学院 班级：_____________ 姓名：________ 学号：________1. 人类对光的研究，可以分为两个方面：一方面是_____________________，称为物理光学，另一方面是 _________________________________，称为几何光学。

2. 几何光学基本定律包括________________、_______________、__________________。

3. 用绝对折射率表示的折射定律可用公式_______________表示。

4. 一厚度为200mm 的平行平板玻璃（设n=1.5），下面放一直径为1mm 的金属片。

若在玻璃板上盖一圆形纸片，要求在玻璃板上方任何方向上都看不到该金属片，问纸片最小直径应为多少？5. 为了从坦克内部观察外部目标，需要在坦克壁上开一个孔。

假定坦克壁厚200mm ，孔宽为120mm ，在孔内安装一块折射率5163.1 n 的玻璃，厚度与装甲厚度相同，问在允许观察者眼睛左右移动的条件下，能看到外界多大的角度范围？1、研究光的本性，并根据光的本性来研究各种光学现象 研究光的传播规律和传播现象2、直线传播定律、反射定律、折射定律3、2121n sin sin n I I = 4、解：7.3581516012580tan 200552tan 35321cos 3290sin sin 2222212=+=+=∴====⎪⎭⎫⎝⎛-==︒=x L mmI x I I n n I5、解：78.0arcsin 278.0arcsin 7801.034343*5163.1sin 34343200120120sin sin sin *122角度范围为∴===∴=+==ααββαn《应用光学》课程测验02学院：物电学院 班级：___________ 姓名：________ 学号：________1. 共轴理想光学系统有哪些性质？2.什么叫理想光学系统？理想光学系统有那些性质？3.什么叫理想像？理想像有何实际意义？4. 一个等边三角棱镜，若入射光线和出射光线对棱镜对称，出射光线对入射光线的偏转角为40°，求该棱镜材料的折射率。

应用光学习题一、填空题1、光学系统中物和像具有共轭关系的原因是光路可逆。

2、发生全反射的条件是光从光密媒质射向光疏媒质,且入射角大于临界角3、像空间的介质的折射率给定后,对于一对给定的共轭面,可提出一种放大率的要求。

4、理想光学系统中,与像方焦点共轭的物点是轴上无穷远的物点。

5、物镜和目镜焦距分别为 mm f 2 ' =物和 mmf 25' =目的显微镜, 光学筒长△ = 4mm ,则该显微镜的视放大率为 -20 ,物镜的垂轴放大率为 -2 ,目镜的视放大率为 10 。

6、某物点发出的光经理想光学系统后对应的最后出射光束是会聚同心光束,则该物点所成的是实 (填“实”或“虚” ) 像。

7、人眼的调节包含视度调节和瞳孔调节。

8、复杂光学系统中设置场镜的目的是在不影响系统光学特性的的情况下改变成像光束的位置,使后面系统的通光口径不致过大。

9、要使公共垂面内的光线方向改变 60度,则双平面镜夹角应为 30 度。

10、近轴条件下,折射率为 1.4的厚为 14mm 的平行玻璃板,其等效空气层厚度为 10 mm。

11、设计反射棱镜时,应使其展开后玻璃板的两个表面平行,目的是保持系统的共轴性。

12、有效地提高显微镜分辨率的途径是提高数值孔径和减小波长。

13、近轴情况下,在空气中看到水中鱼的表观深度要比实际深度小。

二、简答题1、几何光学的基本定律及其内容是什么?答:几何光学的基本定律是直线传播定律、独立传播定律、反射定律和折射定律。

直线传播定律:光线在均匀透明介质中按直线传播。

独立传播定律:不同光源的光在通过介质某点时互不影响。

反射定律:反射光线位于入射面内;反射角等于入射角;折射定律:折射光线位于入射面内; 入射角和折射角正弦之比, 对两种一定的介质来说,是一个和入射角无关的常数 2111sin sin I n I n =。

2、如何区分实物空间、虚物空间以及实像空间和虚像空间?是否可按照空间位置来划分物空间和像空间?答:实物空间:光学系统第一个曲面前的空间。
