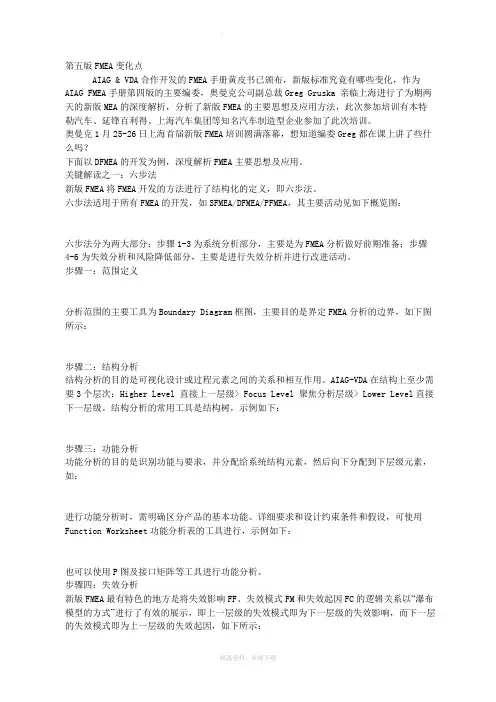

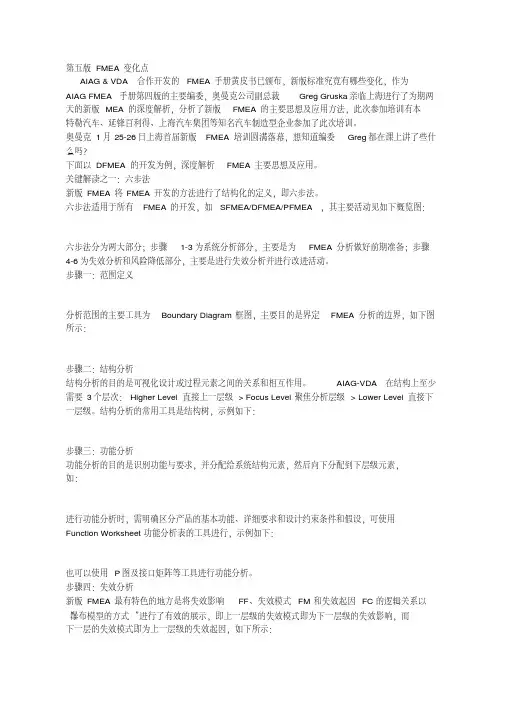

第五版 FMEA 新版FMEA【第五版】

第五版FMEA变化点AIAG & VDA合作开发的FMEA手册黄皮书已颁布，新版标准究竟有哪些变化，作为AIAG FMEA手册第四版的主要编委，奥曼克公司副总裁Greg Gruska 亲临上海进行了为期两天的新版MEA的深度解析，分析了新版FMEA的主要思想及应用方法，此次参加培训有本特勒汽车、延锋百利得、上海汽车集团等知名汽车制造型企业参加了此次培训。

奥曼克1月25-26日上海首届新版FMEA培训圆满落幕，想知道编委Greg都在课上讲了些什么吗？下面以DFMEA的开发为例，深度解析FMEA主要思想及应用。

关键解读之一：六步法新版FMEA将FMEA开发的方法进行了结构化的定义，即六步法。

六步法适用于所有FMEA的开发，如SFMEA/DFMEA/PFMEA，其主要活动见如下概览图：六步法分为两大部分；步骤1-3为系统分析部分，主要是为FMEA分析做好前期准备；步骤4-6为失效分析和风险降低部分，主要是进行失效分析并进行改进活动。

步骤一：范围定义分析范围的主要工具为Boundary Diagram框图，主要目的是界定FMEA分析的边界，如下图所示：步骤二：结构分析结构分析的目的是可视化设计或过程元素之间的关系和相互作用。

AIAG-VDA在结构上至少需要3个层次：Higher Level 直接上一层级> Focus Level 聚焦分析层级> Lower Level直接下一层级。

结构分析的常用工具是结构树，示例如下：步骤三：功能分析功能分析的目的是识别功能与要求，并分配给系统结构元素，然后向下分配到下层级元素，如：进行功能分析时，需明确区分产品的基本功能、详细要求和设计约束条件和假设，可使用Function Worksheet功能分析表的工具进行，示例如下：也可以使用P图及接口矩阵等工具进行功能分析。

步骤四：失效分析新版FMEA最有特色的地方是将失效影响FF、失效模式FM和失效起因FC的逻辑关系以“瀑布模型的方式”进行了有效的展示，即上一层级的失效模式即为下一层级的失效影响，而下一层的失效模式即为上一层级的失效起因，如下所示：在进行失效分析时，需同时进行三个层级的分析，并在FMEA表中体现出三者的逻辑性，如下图所示：步骤五：风险分析该步骤的主要目的是对严重度、频度及探测度进行打分以量化风险，并确定改进行动的优先级（AP）。

一.五大工具之AIAG-VDA FMEA手册(很多场合被称第五版FMEA)六步法新版FMEA开发的方法进行了结构化的定义，即六步法。

六步法适用于所有FMEA的开发，如SFMEA/DFMEA/PFMEA，分为两大部分：步骤1-3为系统分析部分，主要是为FMEA分析做好前期准备；步骤4-6为失效分析和风险降低部分，主要是进行失效分析并进行改进活动。

步骤一：范围定义分析范围的主要工具为Boundary Diagram框图，主要目的是界定FMEA分析的边界，定义在 FMEA 中包含和排除的内容。

步骤二：结构分析结构分析的目的是可视化设计或过程元素之间的关系和相互作用。

AIAG-VDA在结构上至少需要3个层次：Higher Level 直接上一层级> Focus Level 聚焦分析层级> Lower Level直接下一层级。

结构分析的常用工具是结构树。

1. 对于 DFMEA,项目被扩展为系统、系统组件和零部件2. 对于 PFMEA,项目被扩展为过程、过程步骤和过程元素3. 添加过程工作元素标签4. 人、机器、间接材料、环境步骤三：功能分析功能分析的目的是识别功能与要求，并分配给系统结构元素，然后向下分配到下层级元素，进行功能分析时，需明确区分产品的基本功能、详细要求和设计约束条件和假设，可使用Function Worksheet功能分析表的工具进行，也可以使用P图及接口矩阵等工具进行功能分析。

1. 对于 DFMEA，功能/要求是系统功能的扩展功能，系统组件的要求或预期功能，以及组件元素的性能和功能，以及要求的预期输出或特性；2. 对于 PFMEA，功能/要求是焦点组件、功能过程步骤和工作功能的扩展功能。

步骤四：失效分析新版FMEA最有特色的地方是将失效影响FF、失效模式FM和失效起因FC的逻辑关系以“瀑布模型的方式”进行了有效的展示，即上一层级的失效模式即为下一层级的失效影响，而下一层的失效模式即为上一层级的失效起因，在进行失效分析时，需同时进行三个层级的分析，并在FMEA表中体现出三者的逻辑性。

2024全新第五版fmea培训教材一、教学内容1. 章节一：FMEA概述内容：介绍FMEA的定义、目的、历史和发展趋势。

2. 章节二：FMEA的步骤内容：详述FMEA的准备工作、执行过程、数据收集与分析、制定改进措施等步骤。

3. 章节三：FMEA的应用内容：举例说明FMEA在各种领域的应用，如制造业、医疗设备、航空航天等。

4. 章节四：FMEA与风险管理内容：探讨FMEA在风险管理中的作用、优势和局限性。

二、教学目标1. 学生能理解FMEA的基本概念和目的。

2. 学生能掌握FMEA的步骤和应用。

3. 学生能认识到FMEA在风险管理中的重要性。

三、教学难点与重点重点：FMEA的基本概念、步骤和应用。

难点：FMEA的数据收集与分析、制定改进措施。

四、教具与学具准备教具：PPT、投影仪、白板、马克笔。

学具：教材、笔记本、彩色笔。

五、教学过程1. 实践情景引入：以一次飞机事故为例，引导学生思考如何预防类似事故的发生。

2. 章节一：FMEA概述细节：介绍FMEA的定义、目的、历史和发展趋势，通过实例让学生了解FMEA的实际应用。

3. 章节二：FMEA的步骤细节：详述FMEA的准备工作、执行过程、数据收集与分析、制定改进措施等步骤，并以一个具体案例进行讲解。

4. 章节三：FMEA的应用细节：举例说明FMEA在各种领域的应用，如制造业、医疗设备、航空航天等，让学生了解FMEA的广泛应用。

5. 章节四：FMEA与风险管理细节：探讨FMEA在风险管理中的作用、优势和局限性，引导学生思考如何充分利用FMEA进行风险管理。

6. 随堂练习：让学生以小组为单位，选取一个感兴趣的领域，运用FMEA进行风险分析，并分享分析结果。

7. 例题讲解：针对教材中的典型例题，进行详细讲解，引导学生学会运用FMEA进行实际问题的分析。

六、板书设计板书内容：FMEA的基本概念、步骤、应用及其在风险管理中的重要性。

七、作业设计答案：由于作业需要根据具体产品或项目进行分析，故答案不固定。

第五版FMEA变化点AIAG & VDA合作开发的FMEA手册黄皮书已颁布，新版标准究竟有哪些变化，作为AIAG FMEA手册第四版的主要编委，奥曼克公司副总裁Greg Gruska 亲临上海进行了为期两天的新版MEA的深度解析，分析了新版FMEA的主要思想及应用方法，此次参加培训有本特勒汽车、延锋百利得、上海汽车集团等知名汽车制造型企业参加了此次培训。

奥曼克1月25-26日上海首届新版FMEA培训圆满落幕，想知道编委Greg都在课上讲了些什么吗？下面以DFMEA的开发为例，深度解析FMEA主要思想及应用。

关键解读之一：六步法新版FMEA将FMEA开发的方法进行了结构化的定义，即六步法。

六步法适用于所有FMEA的开发，如SFMEA/DFMEA/PFMEA，其主要活动见如下概览图：六步法分为两大部分；步骤1-3为系统分析部分，主要是为FMEA分析做好前期准备；步骤4-6为失效分析和风险降低部分，主要是进行失效分析并进行改进活动。

步骤一：范围定义分析范围的主要工具为Boundary Diagram框图，主要目的是界定FMEA分析的边界，如下图所示：步骤二：结构分析结构分析的目的是可视化设计或过程元素之间的关系和相互作用。

AIAG-VDA在结构上至少需要3个层次：Higher Level 直接上一层级> Focus Level 聚焦分析层级> Lower Level直接下一层级。

结构分析的常用工具是结构树，示例如下：步骤三：功能分析功能分析的目的是识别功能与要求，并分配给系统结构元素，然后向下分配到下层级元素，如：进行功能分析时，需明确区分产品的基本功能、详细要求和设计约束条件和假设，可使用Function Worksheet功能分析表的工具进行，示例如下：也可以使用P图及接口矩阵等工具进行功能分析。

步骤四：失效分析新版FMEA最有特色的地方是将失效影响FF、失效模式FM和失效起因FC的逻辑关系以“瀑布模型的方式”进行了有效的展示，即上一层级的失效模式即为下一层级的失效影响，而下一层的失效模式即为上一层级的失效起因，如下所示：在进行失效分析时，需同时进行三个层级的分析，并在FMEA表中体现出三者的逻辑性，如下图所示：步骤五：风险分析该步骤的主要目的是对严重度、频度及探测度进行打分以量化风险，并确定改进行动的优先级（AP）。
