电气工程主要施工方法

电气（强电）工程施工方案（1）电气（强电）工程安装程序1）施工顺序：先地下后地上，先室内后室外的施工原则。

先变电后动力、照明；先预埋后安装。

2）施工程序：施工准备—→预留预埋—→变配电设备安装—→配管配线（电缆）—→控制装置—→照明器具安装—→调试—→分区送电调试—→全系统送电调试。

3）在保证施工进度及创优量工程的前提下，与土建同步，并且紧密配合，做好预留预埋工作。

（2）电气（强电）工程主要施工方法1）防雷接地施工本工程的接地利用建筑物的主筋作为接地极，预留引出线，以备接地达不到设计要求作后备用。

利用基础接地体安装：利用无防水底板钢筋或深基础作接地体或柱内4 根主筋及平台钢筋，按设计图纸尺寸位置，标好位置，将底板钢筋搭接焊好，再将柱主筋（4 根）底部与底板筋搭接焊好，并在室外地面以下将主筋焊好连接板，清除药皮，并将两根主筋用色漆做好标记，以便引出和检查。

接地干线安装：首先进行接地干线的调直、测位、打眼、煨弯，并将断接卡子及接地端子装好，然后按设计要求位置尺寸挖沟，将扁钢放平埋入，接地干线末端露出地面不应超过0.5m，以便接引地线。

引下线暗敷设：先将所需扁钢（或园刚）用手锤进行调直，将引下线运至安装地点，按设计要求随建筑物引上挂好，及时将引下线的下端与接地体焊接好，随着建筑物的逐步增高将引下线敷设与建筑物内至屋顶为止，焊接后应敲掉药皮并刷防锈漆（现浇混凝土除外）。

引下线明敷设：将调直的引下线运送到安装地点，用绳吊升至最高点，然后由上而下逐点固定，直至安装断接卡子处，如需接头或安装断接卡子，进行焊接，焊接后清除药皮刷防锈漆。

避雷网安装：将调直的引下线运送到安装地点，用绳提升至最高点、顺直，敷设、卡固、焊接连接成一体，同引下线连成一体，焊接处清除药皮刷防锈漆及铅油。

均压环安装：直接利用结构内的结构钢筋，用20cm 的连接钢筋头与暗敷的避雷网或楼板内的钢筋相焊接成一体，并与柱筋中引下线连接成一体。

2）PVC 管暗敷设根据设计图纸加工好盒、箱、管弯。

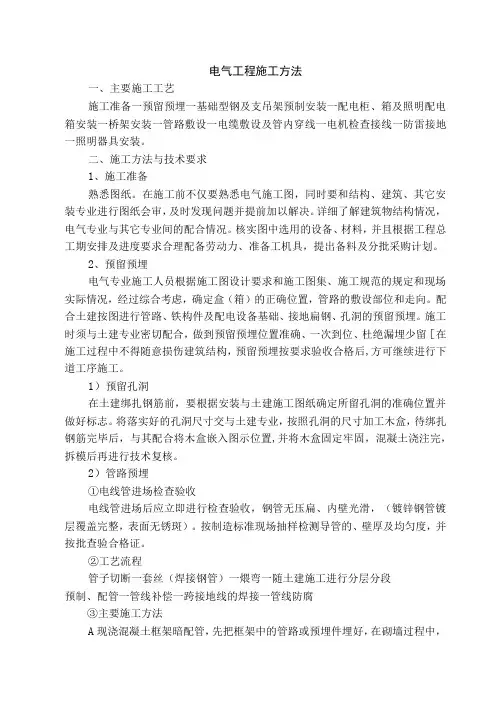

电气工程施工方法一、主要施工工艺施工准备一预留预埋一基础型钢及支吊架预制安装一配电柜、箱及照明配电箱安装一桥架安装一管路敷设一电缆敷设及管内穿线一电机检查接线一防雷接地一照明器具安装。

二、施工方法与技术要求1、施工准备熟悉图纸。

在施工前不仅要熟悉电气施工图，同时要和结构、建筑、其它安装专业进行图纸会审，及时发现问题并提前加以解决。

详细了解建筑物结构情况，电气专业与其它专业间的配合情况。

核实图中选用的设备、材料，并且根据工程总工期安排及进度要求合理配备劳动力、准备工机具，提出备料及分批采购计划。

2、预留预埋电气专业施工人员根据施工图设计要求和施工图集、施工规范的规定和现场实际情况，经过综合考虑，确定盒（箱）的正确位置，管路的敷设部位和走向。

配合土建按图进行管路、铁构件及配电设备基础、接地扁钢、孔洞的预留预埋。

施工时须与土建专业密切配合，做到预留预埋位置准确、一次到位、杜绝漏埋少留［在施工过程中不得随意损伤建筑结构，预留预埋按要求验收合格后,方可继续进行下道工序施工。

1）预留孔洞在土建绑扎钢筋前，要根据安装与土建施工图纸确定所留孔洞的准确位置并做好标志。

将落实好的孔洞尺寸交与土建专业，按照孔洞的尺寸加工木盒，待绑扎钢筋完毕后，与其配合将木盒嵌入图示位置,并将木盒固定牢固，混凝土浇注完，拆模后再进行技术复核。

2）管路预埋①电线管进场检查验收电线管进场后应立即进行检查验收，钢管无压扁、内壁光滑，（镀锌钢管镀层覆盖完整，表面无锈斑）。

按制造标准现场抽样检测导管的、壁厚及均匀度，并按批查验合格证。

②工艺流程管子切断一套丝（焊接钢管）一煨弯一随土建施工进行分层分段预制、配管一管线补偿一跨接地线的焊接一管线防腐③主要施工方法A现浇混凝土框架暗配管，先把框架中的管路或预埋件埋好，在砌墙过程中，连接或埋设剩余部分。

混凝土柱内埋设的管路与预埋件，先将管与盒连接好，在下面模板支好后将管盒与模板固定牢固，把管路沿主筋内侧布置，且与主筋上的箍筋绑扎在一起，管路中间的绑扎间距不大于Inb在管与盒连接处的绑扎距离不大于30mmo现浇混凝土梁内，多根管竖穿梁时，管子设在梁受剪、应力较小的轴线上并列敷设，管与管的间距大于25mm,暗配钢管需要横穿混凝土梁时，对梁的结构强度影响不大，穿梁钢管距底筋上侧不小于50mmo埋于混凝土墙中的管路在墙体施工时，在绑扎钢筋后进行定位，然后把管路与钢筋固定好，将盒子与模板固定牢固，同时随时焊好接地跨接线。

电气工程的主要施工方法电气工程的主要施工方法提要：钢管的敷设一律采用套丝管箍连接，要求钢管经扫管后进行管头套丝，套丝长度以用管箍连接好后螺纹外露2～3扣为宜电气工程的主要施工方法一）施工顺序电气安装施工程序图二）主要的施工方法１、电气配管（１）所有配管工程必须以设计图纸为依据，严格按图施工不得随意改变管材材质、设计走向、连接位置，如果需改变位置走向的，应办理有关变更手续。

（２）暗配管应沿最近的路线敷设，尽量减少弯头数量，埋入墙或地面的混凝土的管外壁离结构表面间距不小于15mm。

管路超过一定长度时，管路中应加装接线盒。

加装接线盒的位置应便于穿线和检修，不宜在潮湿有腐蚀性介质的场所。

暗配管要求采取防堵措施，钢管一般采用管帽或堵头封堵。

（３）钢管的敷设一律采用套丝管箍连接，要求钢管经扫管后进行管头套丝，套丝长度以用管箍连接好后螺纹外露2～3扣为宜，套丝完成后应检查是否光滑、平整，一般需对管口作二次打磨处理，以便保持光滑、平整，不损伤管内导线。

钢管套管应拧牢防止松动、脱落，紧固完成后，装好接地边线，接地线采用镀锌专用接地线卡，禁止使用钢筋焊接地线，钢管入盒处用锁紧螺母固定牢固，装设好镀锌接地线卡，暗配管安装完成后，至少每米固定一道，以防混凝土浇捣时管子松动、移位。

（４）直径>２5mm的明配钢管固定采用角钢支架；（５）明配钢管应排列整齐，固定点间距均匀，与终端、转弯点、电气器具工接线盒、箱边缘的距离为300mm。

（６）钢管丝扣连接时应在管头的两端装设专用接地跨接线，如上图（７）钢管进入盒、箱时，应使用盒、箱的敲落孔，并使用锁落紧螺母固定牢靠，连接牢固后管螺纹宜外露２～３扣。

现浇混凝土柱、墙、楼板上的接线盒预埋采用带耳朵后开盖接线盒（可定做）用铁钉钉在模板上进行定位，再配管，管口有效封堵后线盒（可定做）用铁钉钉在模板上进行定位，再配管，管口有效封堵后接盒内装入锯木屑，以防止沙浆进入接线盒，最后盖上接线盒后盖，并在模板上做出标记，如下图所示。

电气工程施工方案和施工措施一、电气安装工程预留预埋预留预埋涉及的专业较多，种类较广，所涉及预留预埋的种类包括：电气专业强、弱电管线的预埋，箱盒预埋；防雷接地及各种设备基础的预留预埋等。

现将电气专业需预留主要内容列出如下所示：电气专业预留内容为结构内暗配动力插座线路、动力电源线路、照明线路、消防电线路及智能建筑各系统的暗配管路。

二、强电工程包括供配电系统、电力配电及控制系统、照明系统和防雷接地系统。

1、安装施工方法如下：（1）低压配电箱、柜安装1）施工流程：2)安装工艺：配电箱暗装：在混凝土墙上施工时注意结构配合时期在墙体内预留比箱体稍大的预留洞，安装箱体时根据墙面具体做法确定出墙高度，稳住箱体后用水泥砂浆填实周边缝隙，标高符合设计要求，接地正确，配电箱箱盖紧贴墙面，涂层完整。

在轻钢龙骨内隔墙上施工注意箱体厚度不能超过墙体尺寸，施工时注意和装修专业的协调配合和成品保护。

配电箱二层板安装箱门、箱体接地配电箱元器件及导线安装配电箱挂墙明装：在混凝土墙上采用金属膨胀螺栓固定配电箱(盘)时根据弹线定位的要求找出准确的固定点位置，用电钻或冲击钻在固定点位置钻孔，其孔径刚好将金属膨胀螺栓的胀管部分埋入墙内，且孔洞平直不得歪斜。

在轻钢龙骨内隔墙上安装配电箱时注意配电箱安装位置应正确，部件齐全，箱体开孔与导管管径适配。

配电箱的所有进出电线导管及开孔处须有保护措施，以防止损坏电线电缆。

配电箱二层板过线盒 1.5米抓垫根母KBG 钢管欧姆卡二层板配 电 箱明装配电箱安装示意图二层板配电箱电缆桥架电缆桥架配电箱开孔配 电 箱明装配电箱安装示意图照明配电箱盘安装要求： 箱体稳装填实，不能出现空鼓等现象，箱体不稳装后变形。

箱体稳装平正。

标识清晰。

箱体及内部干净整齐。

箱体开孔一管一孔，排列有序，管入箱套丝带跟母。

当采用金属管时，各金属管接地良好。

户内配电箱元器件安装整齐，导线线色一致，进入元器件的成排导线弧度与长度一致。

绝缘摇测：配电箱(盘)全部电器安装完毕后，用1kV 绝缘电阻表对线路进行绝缘摇测。

电气安装工程施工方法及技术措施一、引言电气安装工程是指为建筑物或其他工程设施提供电力供应，并确保电气系统正常运行的一系列施工工作。

电气安装的质量和可靠性对于保障工程设施的正常运行至关重要。

因此，在电气安装工程中，必须使用适当的施工方法和技术措施，以确保质量和安全性。

本文将介绍一些常用的电气安装工程施工方法及技术措施。

二、施工方法1. 常规施工常规施工是指按照规范和设计要求进行电气设备的安装。

在进行常规施工时，需要进行电气布线、电缆敷设、绝缘处理等工作。

此外，还需要确保安装的电气设备与用户需求相匹配，并由专业人员进行调试和验收。

常规施工是电气安装工程中的基本方法，可以确保施工质量和安全性。

2. 模块化施工模块化施工是指将电气设备模块化安装，以提高施工效率和质量。

模块化施工可以在工厂制造完成电气设备的组件，并在现场进行组装和调试。

这种施工方法可以减少现场施工的时间和风险，并提高电气设备的一致性和可靠性。

模块化施工在大型工程中应用较为广泛。

3. 悬挂施工悬挂施工是指使用吊杆或吊线等装置将电气设备悬挂在建筑物的天花板上，以节省空间并保持美观。

悬挂施工需要考虑设备的重量、安全性以及与其他设备和电缆的配合。

这种施工方法通常适用于高层建筑和狭小空间。

4. 隐蔽施工隐蔽施工是指将电缆、导管等设备埋入墙体或地板之中，使之隐蔽在观察范围之外。

隐蔽施工需要在施工前进行施工图纸和设计方案的制定，并确保施工质量和安全性。

隐蔽施工可以减少设备的占用空间，提高整体的美观度。

三、技术措施1. 防火措施在电气安装工程中，防火措施是至关重要的。

为了确保安全性，应采取一系列的防火措施，例如选择阻燃隔热材料，合理布线，设置可靠的火灾报警系统等。

此外，还应定期进行消防设备的检查和维护，确保其可靠性。

2. 接地系统电气设备的接地系统是电气安装中的重要组成部分。

通过良好的接地系统，可以保证电气设备的正常运行，并确保人身安全。

在进行接地系统的设计和施工时，应根据建筑物的特点和要求，选用合适的接地材料和接地形式，并按照规范进行施工。

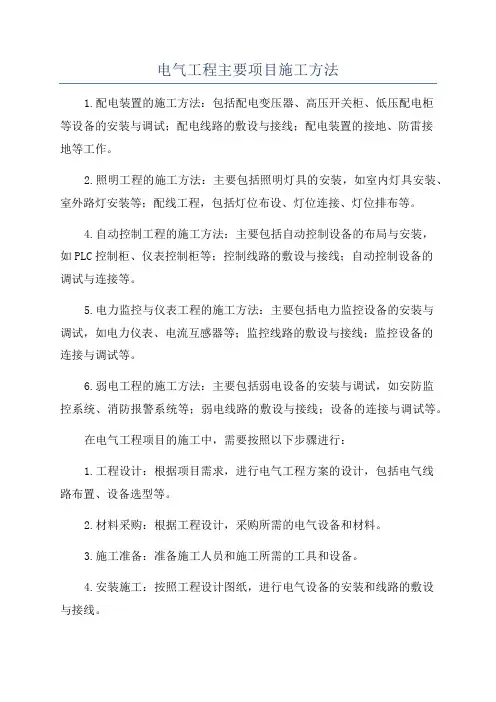

电气工程主要项目施工方法1.配电装置的施工方法：包括配电变压器、高压开关柜、低压配电柜等设备的安装与调试；配电线路的敷设与接线；配电装置的接地、防雷接地等工作。

2.照明工程的施工方法：主要包括照明灯具的安装，如室内灯具安装、室外路灯安装等；配线工程，包括灯位布设、灯位连接、灯位排布等。

4.自动控制工程的施工方法：主要包括自动控制设备的布局与安装，如PLC控制柜、仪表控制柜等；控制线路的敷设与接线；自动控制设备的调试与连接等。

5.电力监控与仪表工程的施工方法：主要包括电力监控设备的安装与调试，如电力仪表、电流互感器等；监控线路的敷设与接线；监控设备的连接与调试等。

6.弱电工程的施工方法：主要包括弱电设备的安装与调试，如安防监控系统、消防报警系统等；弱电线路的敷设与接线；设备的连接与调试等。

在电气工程项目的施工中，需要按照以下步骤进行：1.工程设计：根据项目需求，进行电气工程方案的设计，包括电气线路布置、设备选型等。

2.材料采购：根据工程设计，采购所需的电气设备和材料。

3.施工准备：准备施工人员和施工所需的工具和设备。

4.安装施工：按照工程设计图纸，进行电气设备的安装和线路的敷设与接线。

5.调试测试：安装完成后，进行设备的调试和测试，确保设备正常工作和线路连接正确。

6.运行维护：项目完工后，进行日常运行维护和定期检修工作，确保设备的正常运行和维持项目的可靠性。

在施工过程中，需要注意以下几点：1.安全第一：严格遵守施工安全规定，做好安全防护措施，确保施工人员的安全。

2.质量控制：按照标准和规范进行施工，严格控制材料的质量，确保工程的质量。

3.工期管理：合理安排施工计划，进行进度控制和协调，确保项目按时完成。

4.沟通协作：加强与其他专业的沟通和协作，确保不同专业之间的施工无缝衔接。

总之，电气工程的施工方法包括配电装置、照明工程、通信工程、自动控制工程、电力监控与仪表工程、弱电工程等方面的施工。

在施工中，需要注意安全、质量、工期和沟通协作等方面的问题，以确保项目的顺利进行和工程的质量可靠性。

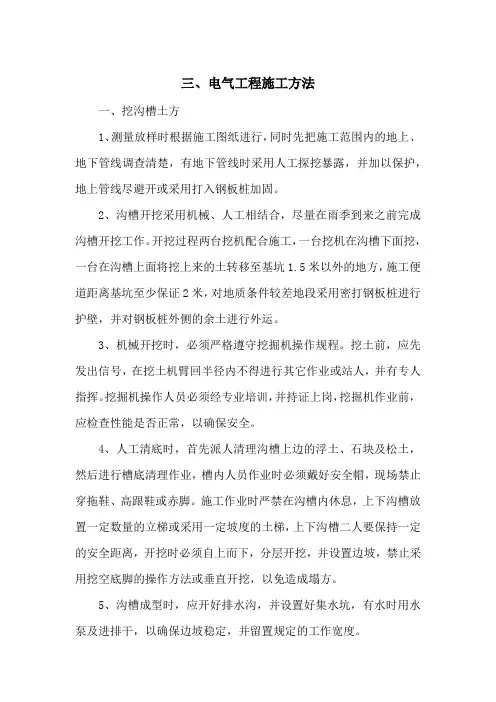

三、电气工程施工方法一、挖沟槽土方1、测量放样时根据施工图纸进行，同时先把施工范围内的地上、地下管线调查清楚，有地下管线时采用人工探挖暴露，并加以保护，地上管线尽避开或采用打入钢板桩加固。

2、沟槽开挖采用机械、人工相结合，尽量在雨季到来之前完成沟槽开挖工作。

开挖过程两台挖机配合施工，一台挖机在沟槽下面挖，一台在沟槽上面将挖上来的土转移至基坑1.5米以外的地方，施工便道距离基坑至少保证2米，对地质条件较差地段采用密打钢板桩进行护壁，并对钢板桩外侧的余土进行外运。

3、机械开挖时，必须严格遵守挖掘机操作规程。

挖土前，应先发出信号，在挖土机臂回半径内不得进行其它作业或站人，并有专人指挥。

挖掘机操作人员必须经专业培训，并持证上岗，挖掘机作业前，应检查性能是否正常，以确保安全。

4、人工清底时，首先派人清理沟槽上边的浮土、石块及松土，然后进行槽底清理作业，槽内人员作业时必须戴好安全帽，现场禁止穿拖鞋、高跟鞋或赤脚。

施工作业时严禁在沟槽内休息，上下沟槽放置一定数量的立梯或采用一定坡度的土梯，上下沟槽二人要保持一定的安全距离，开挖时必须自上而下，分层开挖，并设置边坡，禁止采用挖空底脚的操作方法或垂直开挖，以免造成塌方。

5、沟槽成型时，应开好排水沟，并设置好集水坑，有水时用水泵及进排干，以确保边坡稳定，并留置规定的工作宽度。

6、机械挖土时，土方应堆在槽边外侧1.5米外，并且堆土高度不得超过1.5米。

7、每日或雨后必须检查土壁的稳定情况，在确保安全情况下继续施工，并不得将土和其它物件堆在沟槽边上，8、挖掘机作业过程中进铲不应过深，提升不应过猛。

9、沟槽开挖完成后，应设置警示牌，及活动护栏，在出入通道附近夜间挂好红灯示警。

二、电力电缆1、工艺流程：准备工作→直埋电缆敷设→铺砂盖砖→回填土→埋标桩→管口防水处理→剥麻刷油→挂标志牌2、施工工艺2.1直埋电缆敷设：（1）清除沟内杂物，铺完底沙或细土。

（2）电缆敷设1）电缆敷设可用人力拉引或机械牵引。

电气工程施工方案一、电气工程主要工序施工方法及保证措施（一）电缆桥架施工方法1、工艺流程弹线定位→金属膨胀螺栓安装→螺栓固定支架与吊架→桥架安装→保护地线安装→槽内配线→线路检查及绝缘摇测2、施工作法1）桥架敷设接头拼缝严密，水平桥架保证水平误差不大于5/1000，总长度上偏差不超过5cm。

垂直桥架保证误差不大于2/1000，总长度偏差不超过2cm。

2）电缆桥架在穿越楼板时，采取做防火隔离措施。

3）电缆桥架跨越伸缩缝处设置伸缩缝，通常以断开0.1m左右为宜，当桥架的直线段超过30m时须预留0.2～0.3m的伸缩缝。

4）桥架直线段方向改变处采用弯通实现，其转弯处的弯曲半径，不小于该桥架上电缆弯曲半径的最大者。

5）桥架的连接避免在穿越楼板或墙壁等处进行。

6）电缆桥架垂直敷设时，固定点跨距不大于2m。

7）桥架首端、终端及距离出接线盒0.5m处均设置支撑点。

8）非直线段的桥架当内侧弯曲半径不大于0.3m时，在距非直线段与直线段接合处0.3～0.6m的直线段侧设置一个支架或吊架；当半径大于0.3m时，除符合上述要求外，在非直线段中部还须增设一个支架或吊架。

（二）电缆敷设施工方法1、施工作法A电缆敷设前按下列要求进行检查：（1）、电缆型号、电压、规格符合设计。

（2）、电缆外观应无损伤、绝缘良好。

（3）、电缆放线架应放置稳妥，钢轴的强度和长度与电缆盘重量和宽度相配合（4）、电缆敷设前按设计和实际路径计算每根电缆的长度，合理安排每根电缆，减少电缆接头。

B电力电缆在终端头与附近留有备用长度。

C电缆的最小弯曲半径见附表。

D电缆敷设时，电缆从盘的上端引出，不使电缆在支架上及地面磨擦拖拉，电缆上不得有铠装压扁、电缆绞拧、护层折裂等未消除的机械损伤。

E电缆敷设时排列整齐，不交叉，加以固定，并及时装设标志牌。

标志牌的装设符合下列要求：（1）在电缆终端头、拐弯处及竖井的两端、井内等地方，电缆上装设标志牌。

（2）标志牌上注明线路编号。

电气工程施工方法及技术措施1.1 施工顺序1、在钢筋绑扎期间，配合土建的施工进度进行管线及孔洞和套管预埋，防雷接地焊接，接地线预留，同时在钢筋加工场进行各种预埋件和支吊架的加工制作。

2、在土建拆摸后，立即安排施工班组处理预埋件，把预埋线盒，接地钢板，预留接地线找出，暗埋管穿铁丝，遇有堵塞现象及时处理，为后期的管内穿线及接地系统施工打下良好的基础，并且充分利用了主体施工时的空余时间及空间，提高效率。

3、在土建墙体砌筑的同时，进行砌体内管线及盒子的预埋预留之外还可以进行部分水平桥架与暗装配电箱空箱体的安装。

4、土建装修工程开始之后即可进行管内穿线。

5、随着土建工作的完成，即可进行桥架的安装及电缆敷设及接线。

（前面几个过程穿插进行接地系统的施工）6、桥架、配电箱柜就位之后可进行灯具、开关、插座的安装。

7、以上各项完成之后，先进行系统单机调试，然后再各个系统联动调试。

交工验收施工工序图1.2电气管线预留预埋电气配管、预留孔洞的施工，穿插在土建结构施工过程中，所以本工序应根据土建进度密切跟踪配合，避免多配、错位、漏配。

施工以前，电气技术人员应充分熟悉图纸，并参照土建及相关专业标高，互相做好标注，协同其它专业技术人员做好图纸会审工作，避免施工过程中发生各专业施工冲突事件。

由于施工图上没有标出开关、插座和灯具的具体尺寸位置，因此在施工前应根据本专业施工图中的位置和与各专业的协调结果确定开关、插座和灯具的具体安装位置，画出定位图，并经设计院确认，然后用以指导施工。

同时要做好班组技术交底工作，将本工程的技术难点及施工要求对班组进行详细交代。

在管线敷设过程中应符合以下要求：1、预制加工：对于镀锌钢管用手板煨弯器直接煨弯或使用液压弯管机逐步煨弯出所需要的弯度；对于PVC管则采用采用弹簧弯制。

2、楼板内预埋线盒，根据定位图在摸板上画线进行定位，定位后线盒以铁钉固定在模板上，以防走位；剪力墙内预埋线盒，在墙体钢筋上用墨线根据土建标高弹出线盒安装的底标高，再根据开关插座定位图在墙体钢筋上标出水平位置，然后用①6圆钢煨制焊接成的与线盒大小相适应的套子（在钢筋加工场预先成批加工完成）将线盒套紧，然后将其在线盒安装位置点焊固定。

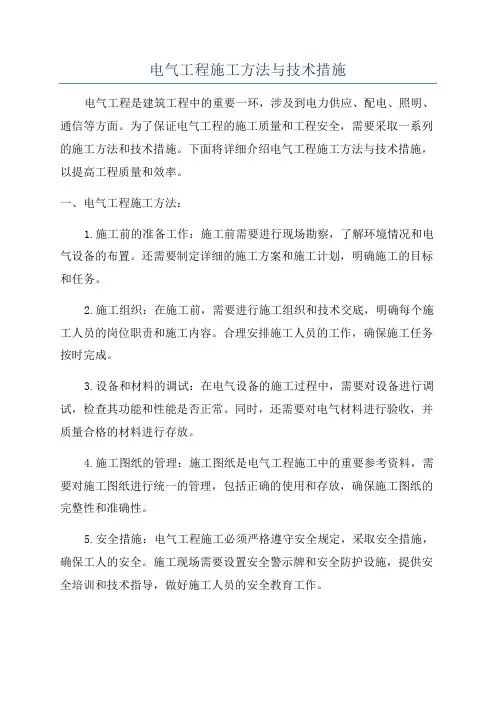

电气工程施工方法与技术措施电气工程是建筑工程中的重要一环，涉及到电力供应、配电、照明、通信等方面。

为了保证电气工程的施工质量和工程安全，需要采取一系列的施工方法和技术措施。

下面将详细介绍电气工程施工方法与技术措施，以提高工程质量和效率。

一、电气工程施工方法：1.施工前的准备工作：施工前需要进行现场勘察，了解环境情况和电气设备的布置。

还需要制定详细的施工方案和施工计划，明确施工的目标和任务。

2.施工组织：在施工前，需要进行施工组织和技术交底，明确每个施工人员的岗位职责和施工内容。

合理安排施工人员的工作，确保施工任务按时完成。

3.设备和材料的调试：在电气设备的施工过程中，需要对设备进行调试，检查其功能和性能是否正常。

同时，还需要对电气材料进行验收，并质量合格的材料进行存放。

4.施工图纸的管理：施工图纸是电气工程施工中的重要参考资料，需要对施工图纸进行统一的管理，包括正确的使用和存放，确保施工图纸的完整性和准确性。

5.安全措施：电气工程施工必须严格遵守安全规定，采取安全措施，确保工人的安全。

施工现场需要设置安全警示牌和安全防护设施，提供安全培训和技术指导，做好施工人员的安全教育工作。

6.施工质量控制：施工过程中，需要进行质量的控制和检查。

包括电气设备的安装质量、电气接线的质量、布线的质量等。

7.环境保护：电气工程施工过程中产生的噪音和粉尘对周围环境有一定的影响，需要采取相应的措施进行控制和防治。

同时，还需要合理利用资源，降低能源消耗，减少环境污染。

二、电气工程技术措施：1.电气工程布线技术：对于电气工程布线来说，需要合理布置电缆和线管，避免交叉干扰和安全隐患。

还需要根据电缆的电流负载和长度选择合适的电缆规格。

2.电气设备安装技术：电气设备安装需要遵循相应的规范和要求，确保设备的固定和连接牢固。

同时，需要注意设备周围的通风和散热，防止过热引发事故。

3.电气接线技术：电气接线是电气工程中的重要一环，需要对接线进行认真的检查和测试，确保接线的牢固和电气性能的稳定。

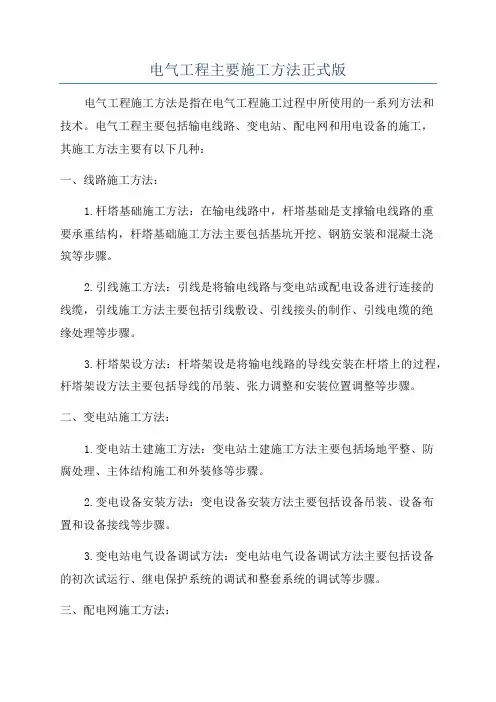

电气工程主要施工方法正式版电气工程施工方法是指在电气工程施工过程中所使用的一系列方法和技术。

电气工程主要包括输电线路、变电站、配电网和用电设备的施工，其施工方法主要有以下几种：一、线路施工方法：1.杆塔基础施工方法：在输电线路中，杆塔基础是支撑输电线路的重要承重结构，杆塔基础施工方法主要包括基坑开挖、钢筋安装和混凝土浇筑等步骤。

2.引线施工方法：引线是将输电线路与变电站或配电设备进行连接的线缆，引线施工方法主要包括引线敷设、引线接头的制作、引线电缆的绝缘处理等步骤。

3.杆塔架设方法：杆塔架设是将输电线路的导线安装在杆塔上的过程，杆塔架设方法主要包括导线的吊装、张力调整和安装位置调整等步骤。

二、变电站施工方法：1.变电站土建施工方法：变电站土建施工方法主要包括场地平整、防腐处理、主体结构施工和外装修等步骤。

2.变电设备安装方法：变电设备安装方法主要包括设备吊装、设备布置和设备接线等步骤。

3.变电站电气设备调试方法：变电站电气设备调试方法主要包括设备的初次试运行、继电保护系统的调试和整套系统的调试等步骤。

三、配电网施工方法：1.配电变压器安装方法：配电变压器安装方法主要包括变压器的吊装、接线和设备检测等步骤。

2.配电线路施工方法：配电线路施工方法主要包括电缆敷设、接头和绝缘处理等步骤。

3.配电装置安装方法：配电装置安装方法主要包括低压开关柜的安装、配电盘的布置和电表的安装等步骤。

四、用电设备施工方法：1.电缆敷设方法：电缆敷设方法主要包括电缆的预埋、电线电缆的接插、电线电缆的铺设和电缆的接地等步骤。

2.电气设备安装方法：电气设备安装方法主要包括设备的吊装、设备的固定和设备的接线等步骤。

3.电气系统的调试方法：电气系统的调试方法主要包括设备的初次试运行、继电保护系统的调试和整套系统的调试等步骤。

以上所述是电气工程主要施工方法的概述，根据具体的施工情况和项目要求，施工单位会根据实际情况进行具体的方法选择和操作。

电气工程主要工程施工方法一、电气工程主要工程施工方法1. 布线施工布线施工是电气工程中最基础和重要的工作之一。

其主要流程包括：确定布线方案、选择布线材料、铺设管线、安装设备和接线、进行设备测试和验收等。

在进行布线施工时，需要注意以下几点：（1）合理规划布线线路，避免交叉干扰和短路现象；（2）严格按照设计图纸要求进行布线，确保线路连接正确；（3）选择质量可靠的电缆和配件，防止线路故障和火灾等安全事故发生；（4）按照相应的规范和标准进行验收，确保工程质量。

2. 电气设备安装电气设备安装是电气工程中比较复杂和重要的环节。

其主要流程包括：准备工作、安装设备、连接电缆、调试设备和验收等。

在进行电气设备安装时，需要注意以下几点：（1）严格按照设备安装图纸进行操作，确保设备位置和连接正确；（2）设备安装时需注意设备的固定和支架的合理设置，防止设备震动和脱落；（3）设备连接电缆时需注意线路的规整和接头的牢固，确保电路畅通；（4）设备调试时需进行设备功能测试和安全漏电测试，确保设备安全可靠。

3. 灯具安装灯具安装是电气工程中比较常见的工作，其主要流程包括：选择灯具、布线和安装灯具、连接电源和调试亮度等。

在进行灯具安装时，需要注意以下几点：（1）灯具选择要根据实际需求和设计要求进行，保证照明效果和能效比；（2）灯具的安装位置要合理设置，光线均匀、明亮；（3）灯具的灯泡、灯管和灯罩要安装牢固，保证不会松动或脱落；（4）灯具连接电源时需注意接线正确、牢固，保证电路畅通。

4. 配电线路施工配电线路施工是电气工程中比较复杂和重要的工作之一。

其主要流程包括：铺设线路、安装开关箱和配电盘、接线和调试、进行验收等。

在进行配电线路施工时，需要注意以下几点：（1）铺设过程中需注意线路的规整和绝缘，防止短路和火灾等事故发生；（2）开关箱和配电盘安装时需注意线路连接正确、保护装置设置合适；（3）线路接线时需注意牢固和规范，确保电路畅通；（4）配电线路调试时需进行线路负载测试和安全漏电测试，确保电路安全可靠。

电气工程施工方法一、接地系统1、建筑物防雷：利用建筑结构主筋作为引下线引至综合接地网，建筑结构主筋（4根≮φ16）需与雨棚支撑架可靠联接。

接地保护线引至室内均压环（40×4镀锌扁钢），所涉及的金属构件需可靠接地。

所有埋地进户线入口处，将进户缆线的金属外护套及进户的金属穿墙套管接地，接地线引至综合接地体。

2、接地及安全保护(1)、本工程所有电气设备、安全保护及建筑物防雷的接地，采用共用接地装置，测试后的综合接地电阻＜1Ω，达不到要求时，应采取有效的降阻措施。

(2)、弱电机房工作接地采用BV-1×25平方毫米铜线穿塑料管直接引至综合接地体。

机房内予留接地端子箱。

3、接地体安装(1)、按设计标高挖沟至要求深度，然后与接地体连接线焊接，焊完后清掉荡皮，刷沥青油，将接地线引出至需要位置，填土夯实，并遥测基地电阻值，填写隐蔽工程测试记录。

(2)、位置标高要正确，焊接要牢固。

焊接面：扁钢不小于其宽度的二倍，焊三面；圆钢不小于其直径的六倍，焊二面。

(3)、焊接处应饱满，不得有夹渣、咬肉、裂纹、气孔等缺陷。

清除荡皮刷沥青油防腐。

(4)、镀锌扁钢要调直，在直线段上不应有明显弯曲。

(5)、所有镀锌材料，在操作时，不得破坏镀锌层。

(6)、接地体不应埋设在垃圾，灰渣及腐蚀性土壤处，需换土回填，如遇有白灰焦渣层时，应用水泥砂浆全面保护。

(7)、接地装置埋设地点距建筑物入口或人行道小于3mm时，应在接地装置上面敷设沥青层。

(8)、接地电阻值小于1Ω。

4、防雷引下线敷设(1)、利用基础地粱的两条钢筋用镀锌圆钢将每根地粱内的两主筋焊接成电气通路，并将两主筋作好记号。

(2)、引下线下端与接地体焊接好，或与断接卡子连接，随着主体结构的增高，将柱内作为引下线的两条钢筋自下而上按作标记的两条钢筋引至屋顶敷设。

凡接头处均需焊接，清除荡皮了。

(3)、引下线采用镀锌圆钢直径不小于Φ10。

(4)、引下线须作断接卡子（整线除外），断接卡子螺栓不小于10mm，并需加垫圈，断接卡子须镀锌。

电气工程施工主要方法及措施强电（配电、动力、照明系统、防雷接地）；电视、电话、网络等弱电工程。

1.电气设备安装（强电、系统柜、盘、箱、弱电箱）（1）电气设备安装前土建工程应具备下列条件：1）屋顶、楼板施工完毕，不得渗漏；2）室内地面工作结束，室内沟道无积水、杂物；3）预埋件及预留孔符合设计要求，预埋件应牢固；4）门窗安装完毕；5）进行装饰工作时有可能损坏已安装设备或设备安装后不能再进行施工的装饰工作全部结束。

（2）柜、屏、台、箱、盘等在搬运和安装时应采取防振、防潮、防止柜架变形和漆面受损等安全措施，必要时可将设备和易损元件拆下单独包装运输；（3）柜、屏、台、箱、盘的金属框架及基础型钢必须接地（PE）或接零（PEN）牢固；（4）柜、屏、台、箱、盘相互间或与基础型钢应用镀锌螺栓连接，且防松零件齐全；（5）柜、屏、台、箱、盘安装其垂直度、水平偏差应符合表十一要求；表十一盘、柜安装的允许偏差柜、屏、台、箱、盘的漆层应完整，无损伤；（7）基础型钢的安装，其顶部宜高出地面100mm,基础型钢应有明显的可靠接地;（8）端子箱安装应牢固，封闭良好，并应能防潮、防尘，安装位置应便于检查；（9）照明配电箱、弱电箱安装应符合下列规定：1）照明配电箱除ALZl型、AL2配电箱落地安装外，其余嵌墙暗装，底边距地1.5m；电话分线箱、电视器件箱分支箱以及网络集线箱嵌墙暗装，底边距地1.5m；2）位置正确，部件齐全，箱体开孔与导管管径适配，暗装配电箱箱盖紧贴墙面，箱涂层完整；3）箱内接线整齐，无绞接现象；回路编号齐全，标识正确；4）箱安装牢固，垂直度允许偏差为1.5%。

；底边距地为L5m。

2.配管及管内穿线（1）一般规程1）线路均采用YJV-O.6/1KV型铜芯电缆和BV-O.45/0.75KV型铜芯导线穿钢管或阻燃管暗设，管线与墙体等空隙应采用不燃烧材料填塞密实，导线穿阻燃塑料管管径应符合下表规定：敷设在潮湿场所的电线保护管、管口及各连接处应密封；3）暗配时，电线保护管宜沿最近的线路敷设，并应减少弯曲，埋入建筑物、构筑物内的电线保护管与建筑物、构筑物表面距离不应小于15mm；4）进入落地式配电箱的保护管，排列应整齐，管口宜高出配电箱基础面50〜80mm；5）电线保护管不宜穿过设备或建筑物、构筑物的基础，当必须穿过时，应采取保护措施；6）电线保护管的弯曲处，不应有折皱、凹陷和裂缝，且弯曲程度不应大于管外径的10%；7）电线保护管的弯曲半径应符合下列规定：①当线路明配时，弯曲半径不宜小于管外径的6倍，当两个接线盒间只有一个弯曲时，其弯曲半径不宜小于管外径4倍；②当线路暗配时，弯曲半径不宜小于管外径的6倍，当埋没于地下或混凝土时，其弯曲半径不宜小于管外径10倍；8）当电线保护管遇下列情况之一时，中间应增设接线盒或拉线盒，且接线盒或拉线盒的位置应便于穿线：①管长度每超过30m,无弯曲；②管长度每超过20m,有一个弯曲；③管长度每超过15m,有二个弯曲；④管长度每超过8m,有三个弯曲；9）垂直敷设的电线保护管遇下列情况之一时,应增设固定导线用的拉线盒：①管内导线截面为50mm2及以下，长度每超过30m；②管内导线截面为70~95mm2及以下，长度每超过20m；③管内导线截面为120~240mπι2及以下，长度每超过30m；10）水平或垂直敷设的明配电线保护管，其水平或垂直安装的允许偏差为1.5%。

电气工程主要施工方法1.空气布线：空气布线是将电缆和线杆相结合的布线方法。

通过将电缆沿着线杆悬挂在空中，使得电线与地面保持一定的距离，避免因接地等原因引起的故障。

这种方法适用于布线跨越小区、河道等地形复杂的区域。

2.埋地布线：埋地布线是将电缆埋入地下的布线方法。

这种方法一般适用于人行道、道路等地方，可以保持地面整洁，不影响正常人员和车辆通行。

但是需要注意埋地深度、埋设环境等方面的问题，以保证电缆的安全和使用寿命。

3.桥架布线：桥架布线是将电缆架设在桥架上的布线方法。

通过使用桥架进行布线，可以简化施工过程，提高施工效率。

桥架有多种类型，可以根据不同的需求选择合适的桥架类型。

4.密封封堵：密封封堵是在电气工程中常用的施工方法。

主要是为了保障隧道、地下车库等密闭空间的防水和防尘要求，使用密封胶等材料进行封堵，避免水和灰尘进入电缆沟槽，影响电缆和设备的正常运行。

5.引上引下：引上引下是将电缆从地面引上到高空或从高空引下到地面的施工方法。

主要适用于电缆架空布线的工程，需要通过吊车、剪叉车等工具将电缆吊装到合适的位置。

这个施工方法需要严格遵守安全规范，确保施工人员和周围人员的安全。

6.接地施工：接地施工是电气工程中必不可少的一部分。

主要是将电气设备和电缆进行接地，确保工作设备和人员的安全。

接地施工需要注意接地电阻的测量和控制，以确保接地的质量和效果。

7.试运行调试：电气工程施工完成后，需要进行试运行和调试。

通过对电气设备的各项功能和性能进行检验，确保设备的正常运行。

试运行调试需要仔细制定方案，并按照方案逐项进行测试。

8.现场安装和调试：在电气工程施工过程中，设备的安装和调试是非常重要的环节。

需要根据设备的安装要求和技术规范进行安装和调试工作，确保设备的安全可靠。

以上是电气工程主要施工方法的介绍。

在实际施工过程中，需要根据不同的工程要求和具体情况，选择合适的施工方法，并合理进行施工组织和管理，确保施工的质量和进度。

电气工程主要施工技术措施(完整版) 1.【模板一】电气工程主要施工技术措施(完整版)一：施工前准备工作1.1 工程概况1.2 工程方案设计1.3 设计图纸审查1.4 材料采购与入库检验1.5 施工组织与人员配置二：电缆线路铺设2.1 线路布置设计2.2 沟槽准备与施工2.3 电缆敷设与固定2.4 接地处理与测试2.5 清扫与维护工作三：电力设备安装3.1 设备基础建设3.2 设备安装与调试3.3 动力主线路安装3.4 控制电缆安装3.5 配电盘与仪表安装四：照明与插座工程4.1 照明电路设计4.2 照明设备安装4.3 插座与开关安装4.4 照明系统调试与验收五：综合布线系统5.1 视听系统布线5.2 数据网络布线5.3 防火报警系统布线5.4 安防监控系统布线5.5 综合布线验收与测试六：系统调试与联调6.1 设备联调顺序与流程6.2 系统调试与优化6.3 故障排除与处理七：施工安全与环境保护7.1 安全防护措施7.2 施工现场管理7.3 环境保护要求八：工程竣工验收8.1 竣工验收标准8.2 验收文件准备8.3 验收测试与测量8.4 竣工报告编写8.5 验收审查与整改【附件】附件1：电气工程设计图纸附件2：材料采购清单附件3：工程竣工报告【法律名词及注释】1. 设计图纸审查：指根据相关法律法规和技术标准，对电气工程设计图纸进行审查，确保其符合规范要求。

2. 施工组织与人员配置：指根据工程特点和施工工艺要求，进行施工组织计划编制和人员配备工作。

3. 线路布置设计：指根据工程布局和电气负荷要求，对电缆线路进行合理布置，并设计电缆敷设方案。

4. 插座与开关安装：指根据设计要求，进行插座和开关的安装工作，并进行相关的接线与调试。

5. 系统调试与优化：指对电气系统进行功能测试、参数调整和故障排除等工作，以确保系统正常运行。

6. 安全防护措施：指在施工过程中，采取各种技术和管理措施，确保施工人员的安全与防护。

电气工程主要施工方法及质量要求1管路敷设分项、检验批工程施工方法及质量要求1.1首先要求在配合结构预埋中，施工人员必须认真熟悉图纸，严格按设计要求的管路规格、型号及敷设方式进行施工。

1.2根据设计图纸要求及×年×月×日图纸会审记录，有吊顶的房间管线为自线槽引出钢管明设，地下1,2层照明支路为沿150×100mm钢线槽明设。

配合土建作好如人防、设备层、楼梯间等处的暗管敷设，筒体混凝土墙内开关、插座管路，无吊顶房间处管路的敷设以及电源进户保护管和电信人口保护管。

1.3关于管路的连接、防腐、弯扁度、弯曲半径、跨接地线、保护层、管盒固定、标高、管口处理等要求详见技术交底记录。

在施工中应认真加强看护，保证管路畅通，及时做好自检（互检、隐检、预检工作，并及时报验监理，保证施工符合实际和规范要求。

1.4吊顶内管路的敷设：吊项内敷设的管路的固定方式均采用膨胀螺栓及吊架固定在楼板上，具体做法按照《建筑电气通用图集》(92DQ）操作。

工艺流程：加工吊架、钢管套丝、刷漆→根据施工图弹线定位→安装吊架→吊顶内钢管敷设及调整。

2电缆桥架及金属线槽的安装2.1桥架及线槽由厂家按要求加工好后，按照规定的时间进场，并经现场专业人员会同监理检验合格后方可使用。

2.2作业条件：桥架及线槽的安装在其安装部位的装修工程完成后，即可进行。

吊顶内桥架安装应在吊顶之前进行。

2.3工艺流程：设备进场检查→弹线定位→支、吊架安装→桥架及金属线槽的安装与调整→保护地线安装。

3管内及金属线槽内配线工程1作业条件：管内及金属线槽配线应在配管工程或线槽安装工程配合土建结构施工完毕后进行。

在穿线前应将管内及线槽内积水和杂物清理干净。

2按照施工规范要求，相线、零线及保护地线颜色应加以区分：相线—黄、绿、红色零线—淡蓝色保护地线—黄绿双色线3穿线完毕后，应对线路作绝缘摇测，选用1000V,0～l000MΩ的绝缘电阻表测量，照明线路绝缘电阻值不小于0.5MΩ，动力线路绝缘电阻不小于1MΩ4防雷接地分项、检验批工程的施工方法及质量要求4.1本工程防雷等级为二级，采用TN－S接地方式，将设备保护接地、防雷接地，各种金属管道的等电位接地、弱电系统的工作接地等共用接地装置，工频接地电阻值不大于1Ω4.2避雷网：根据×年×月×日图纸会审及设计图纸要求，在屋面防水层垫层内暗设不大于15×15m的避雷网格，避雷线及防雷引下线均采用Φ12镀锌圆钢。
