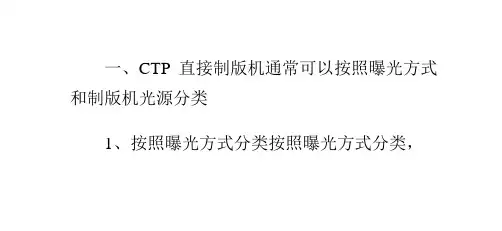

CTP 直接制版机的分类

CTP技术CTP ——一个新的挑战近年来，随着科学技术的发展，柔版印刷技术也在不断地改进和提高，其印刷品的质量也在不断地提高，高反差、阶调更平滑，而且网点扩大率也更低，这使得柔版印刷品的质量已经越来越接近凹印和胶印的产品质量了。

数字成像套筒技术的出现和应用，必将促进柔版印刷品质量的进一步提高，而且，由于柔版印刷工艺具有联线加工能力，印刷、模切、压痕、裁切等工序可以一次连续作业完成，因此，在折叠纸盒市场内，柔版印刷同胶印之间的竞争十分激烈。

数字成像套筒技术十分适合于短版活的印刷，可以直接将数字化的数据传递到版材上制成印版套筒，省去了许多中间环节，这些都会促进数字成像套筒技术在柔版印刷中的推广和应用。

随着对高质量印刷品的需求，就必须非常认真仔细地选择材料和工艺并合理应用，这样才能够保证得到可重复性好、一致性高的印刷品。

为了能够更快更好地得到令人满意的印刷效果，就必须得对工艺的全过程及各组成部分之间的相互关系、相互作用有所了解。

一、印版采用数字式制版技术时，在主曝光过程中,由于排除了氧气（O2）的干扰，所以，跟传统的胶片制版方法相比，所得到的网点更精细，而且网点的浮雕高度比相邻的实地区域要略低一些。

这样一来，用较小的印刷压力就足以同时完成半色调图像和实地部分的印刷。

在保证获得均匀、平滑的阶调以及一致的实地密度的前提下，印刷压力要尽可能地接近“零压力”。

但是，由于不同的制版公司所采用的激光制版系统不同，所以，即使是采用相同的数字式版材，所制成的最终的印版也可能会有很大的差异。

比如高光区的阶调，激光能量的不同、分辨率的不同以及光点大小的不同，这些参数都会对最终的制版结果产生很大的影响，导致较大的差异。

此外，还存在着其它一些影响因素，比如激光束聚焦的远近、印版的结构以及黑色保护层的吸收性能等等。

简而言之，不同的印版、不同的激光以及激光设置的不同，都会引起阶调值的改变。

我们知道，即使是在传统的制版工艺中也需要制定一个相应的稳定的标准，或者至少明确一个建议性的标准值，以保证工艺的可靠性和稳定性。

CTP知识全解1.什么是CTP?CTP包括几种含义:脱机直接制版(Computer-to-plate)在机直接制版(Computer-to-press)直接印刷(Computer-to-paper/print)数字打样(Computer-to-proof)普通PS版直接制版技术,即CTcP(Computer-to-conventional plate)这里所论述的CTP系统是脱机直接制版(Computer-to-plate)。

CTP就是计算机直接到印版，是一种数字化印版成像过程。

CTP直接制版机与照排机结构原理相仿。

起制版设备均是用计算机直接控制，用激光扫描成像，再通过显影、定影生成直接可上机印刷的印版。

计算机直接制版是采用数字化工作流程，直接将文字、图象转变为数字，直接生成印版，省去了胶片这一材料、人工拼版的过程、半自动或全自动晒版工序。

2.CTP是由谁在何时提出的?CTP概念的提出源于1978年一位美国人的构想，但由于技术和版材的种种原因，90年代CTP 才真正发展起来。

在1995年德国DRUPA展会上，CTP首次大规模亮相，之后便得到快速的发展。

3. CTP技术运行的基础是什么？数字化的工作流程及管理是CTP技术运行的必要条件和关键。

大部分企业采用标准化的工作流程技术管理印前过程，以CTP输出为目标，逐步实现数码摄影、数码打样、可移植文件格式（PDF）输出、色彩管理、数字工序管理、网络传送，最终实现全流程数字化。

4.CTP的技术特点CTP的主要特点如下：①完全取消软片工艺及相应材料，大大简化工艺流程，明显缩短了制版时间；②能输出各种幅面的印版，满足印刷机要求；③制版时印版能精确定位，保证印版套准要求；④解像度高，具有3000～5000dpi的输出精度；⑤能形成175～300lpi、256阶调的网点；⑥制版速度快，在几分钟内就能制成一块印版；⑦四色印版套印精度良好，达到印刷要求，并能防止因网点形状、角度引起的龟纹现象产生；⑧具有良好的操作性，能自动输送、自动曝光、自动显影，保证印版制作准确无误进行；⑨可产生良好的经济效益。

CTP技术及使用常见问题作者：李伟来源：《今日印刷》2013年第07期CTP制版机的简介CTP直接制版机简称CTP制版机，即计算机直接制版（Computer to Plate）机，属于印前设备。

计算机直接制版就是采用数字化工作流程，直接将文字、图像转变为数字，直接生成印版，省去了胶片这一材料、人工拼版的过程、半自动或全自动晒版工序。

CTP制版相比传统制版，最大的特点是免去出菲林这一步骤。

CTP制版机对中小型印刷企业是必要的赚钱工具，省时、省钱、省力，且提高了工作效率和市场的竞争力。

CTP制版机的分类CTP制版机按成像设备的结构一般分成内鼓式、外鼓式、平板式、曲线式四大类。

在这四种类型中，目前使用得最多的是内鼓和外鼓式；其中性能比较好的高档CTP制版机都采用外鼓式结构。

CTP技术按成像原理有热敏成像技术和光敏成像技术，运用最广的是热敏成像技术。

目前较为先进、成熟的CTP制版机热敏成像技术有柯达推出的“方形光点”热敏成像技术等。

选择CTP制版机的标准考察CTP制版机的质量：关于热敏、光敏、CTcP的制版网点质量一直是争论的焦点。

不同工作流程的特点、调频加网技术的应用也是各有千秋。

各种类型的制版机和相关技术产品各有所长，适用于不同情况和需求，对于印厂来说，客观的评价和适当的比较还是有必要的。

考察CTP机的产能：印刷厂要根据自己的实际情况来选择CTP制版机的速度，制版机的速度一般根据型号、配置不同来分级，机器的速度通常跟价格成正比。

不要盲目追求制版机的速度，一定要根据自己工厂的实际情况而定，否则买回来也无法发挥它的功效，还造成了不必要的浪费。

考虑成本：买一台机器多少钱，需要一次性投入多少，这是印厂会考虑和计算的事。

所以有的厂家会考虑选择价格稍微低一些的机器类型，购买设备是一次性投入，但是运行成本的投入是长期的，因此对相关产品以及耗材的考虑也是不能少的。

所以在选择的时候，不能只看价格，还要计算运行成本。

考察工作流程：从电脑“页面”到“版面”，工作流程决定着制版工序的效率和成本。

一）最热销的柯达CTP机型---全胜800CTP制版机柯达图文影像集团（Kodak GCG）是计算机直接制版技术的领导者。

柯达CTP机有全胜Trendsetter）和超胜（Magnus）两大系列。

柯达全胜800CTP机是在国内市场卖得最好的机型。

近期柯达又重新设计了这款大受欢迎的直接制版机，帮助印刷企业提升利润率。

全胜昆腾直接制版机延续了柯达引以自豪的方形光点（SquareSpot）成像技术，不受印版乳剂层感光性、冲版机、激光能量变化因素的影响。

这种稳定性，不仅能让用户降低印版返工，减少针对变化因素的调整时间，进一步降低成本，还能让用户实现高分辨率印刷，在竞争中领先。

柯达全胜昆腾直接制版机若与柯达10微米视方佳（Staccato）加网技术和柯达CTP版材结合，将创造出照片级的印刷品，成为吸引客户的秘密武器。

技术参数若有变动，恕不另行通知。

柯达版权所有。

（二）柯达CTP机型---超胜800CTP制版机柯达超胜800（Magnus800）是柯达全新一代的8页CTP平台，可提供无可匹敌的生产效能和效率。

最高每小时可生产40张印版，并行上版的设计导致了它的高速高效。

连线套准、连线打孔、自动去衬纸。

超胜昆腾直接制版机延续了柯达引以自豪的方形光点（SquareSpot）成像技术，不受印版乳剂层感光性、冲版机、激光能量变化因素的影响。

这种稳定性，不仅能让用户降低印版返工，减少针对变化因素的调整时间，进一步降低成本，还能让用户实现高分辨率印刷，在竞争中领先。

柯达超胜昆腾直接制版机若与柯达10微米视方佳（Staccato）加网技术和柯达CTP版材结合，将创造出照片级的印刷品，成为吸引客户的秘密武器。

技术参数若有变动，恕不另行通知。

柯达版权所有。

（三）柯达CTP机型---超胜400CTP制版机柯达超胜400（Magnus400）CTP系列产品具有先进的模块化设计和自动化功能。

其半自动配置占地面积小，具备连续上版功能，通过不间断制版实现快速生产。

什么是CTP直接制版随着CTP技术的日益发展和应用，业内人士意识到CTP版材是这种技术的核心部分。

与传统制版过程相比，CTP版材的处理稍为繁琐一些，但其显著的印刷适性是传统印版所不能比拟的，比如说网点的质量。

基于此原因，CTP的行情正在看涨。

英国大约有30套CTP系统，而全球范围内共有400套左右。

杜邦公司预计，到2000年至少会增加到5000套。

因此，了解、认识CTP版材已变得越来越重要。

就目前而言，主要有五种不同类型的CTP版材，它们之间的性能差异很大，且各种版材都有自己的特点。

对于CTP版材的要求有以下几个方面：版材必须经济，实用，以完成激光在短时间内的曝光过程。

感光波长必须由常规PS版的UV区移向可见光或红外光区。

并且曝光速度要比常规PS版提高近百倍，曝光能量应在100UJ/cm2以下；用于高质量彩色印刷的版材，必须有感光度高，分辨率好，网点再现能力强，耐印刷率高，易于处理，高反差的要求。

对于175lpi彩色印刷的CTP系统，其制版机的输出扫描分辨率应大于2000dpi，图象的阶调范围应在2%-98%之间；并且对版材在印刷片适性和耐印率方面，成本方面也要有综合的实际考虑。

目前使用的CTP版材包括：热敏性版，银盐扩散转移版，银盐乳剂和高分子化合物复合型，光聚合型，静电型，喷涂蒙版等几大类。

银盐扩散转移版银盐扩散转移版因采用了扩散转移成象技术，感光度适应于多种激光，如氩离子蓝激光。

钇铝石激光，红宝石激光等。

组成：粗化处理的铝版、银盐乳剂层、物理显影层。

原理：空白部分见光，显影时见光部分被显影剂溶解，未见光的图文部分在核层上形成结合物，用温水冲洗空白部分的残留物，再对图文部分进行亲油处理。

特点：和卤化银胶片相似，感光度好，曝光速度快，反差适中，光源是强度低，耗能少的激光，不同生产厂家的CTP版材对化学溶液的配方是兼容的。

光聚合型光聚合型CTP版材，印刷适性与传统的PS版极为接近。

组成：粗化的铝版，高分子化合物层，PVA层。

CTP直接制版技术的一些基本知识CTP直接制版机的分类目前，CTP直接制版机一般分成内鼓式，外鼓式，平板式，曲线式四大类。

在这四种类型中，使用的最多的是内鼓和外鼓式；平板式主要用于报纸等的大幅面版材上；曲线式使用得很少。

据统计，1997年，由29个制造厂商提供的58种CTP机中，内鼓式有24种，外鼓式有16种，平板式有9种，曲线式有9种。

在这些形式中，外鼓式逐渐呈现主流趋势。

装版方式根据自动化程度的不同，装版方式可以分为手工式和自动式两种。

手工上版方式的机器价格便宜，但一般要求在暗室操作方式，所以效率较低；而自动式上版的设备，工作效率高，但价格较贵，一般要比手动机型贵十万美元左右。

而且，自动式设备在上版时，必须使用带隔离纸的一整盒印版。

版的表面有一层防光护膜，所以可以明室操作。

在上版时借助送版器可以自动剥离印版表面的护膜，以使版材参予制版。

版材在鼓上的固定方式包括：全吸附式和中间吸附，首尾用卡夹固定两种。

全吸附式对版材的尺寸没有限制，而卡夹式使用的版材幅面必有固定尺寸。

30%的CTP设备带有打孔装置，一般打孔过程在曝光后进行，这样可以保证印版在印刷机上的精确定位，减少了对印刷辊调节的印前准备时间，提高了印刷质量及套印、定位精度。

印刷尺寸CTP机使用的印版根据印刷幅面及设备的要求，一般有特大幅面印版，尺寸在66*84英寸；大幅面印版，尺寸在55*67英寸；中型幅面印版，尺寸有41英寸，32英寸，22英寸三种；小幅面印版，尺寸小于18英寸。

现在使用最多的是中幅面和小幅面型。

设备主要供应商CTP设备的供应商大多来自美国，以及德国，日本在美国设立的公司。

大幅面设备的提供厂商有爱克发，巴可，Creo，海德堡，Gerber，ECRM，Optronics，赛天使美国印前公司，美国网屏公司等；中小幅面的生产厂商有：PrintWare公司，杜邦公司等多家。

提供专用于报纸的设备有Creo公司，Krause公司等。

CTP的基本工作原理CTP直接制版机由精确而复杂的光学系统，电路系统，以及机械系统三大部分构成。

基础知识CTP的分类1、CTP的分类目前，按照不同的分类方式，CTP系统有着不同的分类。

(1)按计算机直接制版系统的工作方式来分，CTP直接制版机主要有内鼓式、外鼓式、平台式、曲线式四大类，曲线式使用得很少。

下面分别简要介绍一下前三种CTP系统的特点。

外鼓式CTP系统适用于热敏版材，比较适用于大幅面。

由于热敏式印版所需要的能量大，因此光源必须要有较大的功率，同时采用多束激光头。

但适用此种CTP系统的版材规格少，滚筒旋转速度不高，换版速度比较慢。

柯达和网屏有这种曝光方式的产品推出。

内鼓式CTP系统不适合于大幅面输出印版。

但此类CTP系统扫描速度比较快、精度也比较高。

同时，由于使用单光束激光头，因此价格相对便宜，换版也比外鼓式CTP系统简单方便，可以同时支持多种打孔规格，爱可发和ECRM都有使用此类曝光方式的成熟产品。

平台式CTP系统也是采用单光束激光头，具有相对便宜的价格。

同时，此类系统机械结构简单，运行稳定，扫描速度较高，但占地面积较大，也不适合于大幅面印版输出。

此类代表主要有巴可的CTP系统。

(2)按照曝光光源来分，CTP系统主要使用的光源包括气体激光器、固体激光器以及半导体激光器等。

目前市场上主要存在的两类CTP系统是紫激光CTP和热敏CTP。

紫激光制版系统的成像技术被公认为是耐久性好、可靠性高的技术，将成像技术与紫激光技术结合起来制成的CTP设备在过去几年里逐渐得到的市场的认同，其特点是购买成本低、运行成本低、运行速度高。

热敏技术的优点是成像质量好，对于阴图和阳图都能很好的还原出图像层次。

但是热敏CTP对小幅面印刷的成本较高，且在热敏报纸领域没有竞争力，但在有高精度复制需求的商业印刷领域有比较大的市场。

(3)按照自动化程度方面来分，CTP系统可分为：手动单机、半自动型、全自动型和混合型(CTF-computer to film和CTP-computer to plate)。

(4)从印版在鼓上的固定方式方面，可分为：全吸附式和中间吸附，首尾用卡夹固定两种。
