POI多网合路平台系统技术资料POI系统技术资料POI合路平台系统技术资料摘要:多运营商竞争的格局，势必诞生能兼容各制式网络的覆盖系统。
本方案旨通过理论分析并结合部分案例提出室内多网覆盖系统解决方案。
并对日后室内多网覆盖方案提供技术依据和指导作用。
关键词:、干扰室内覆盖、多网合路、POI关于本文:版本状态日期作者审核参考福建邮科通信技术有限公司工程部POI系统技术资料本文目录1 背景介绍 ..................................................................... ........................................................................ ................ 2 1.1 多营运商格局 ..................................................................... .. (2)1.2 多制式网络 ..................................................................... ........................................................................2 1.3 集约化建设的必要性 ..................................................................... ........................................................ 3 1.4 POI简介 ..................................................................... ........................................................................ ..... 3 1.5 POI的特点及应用场景 ..................................................................... .. (4)2 多系统合路覆盖可行性分析 ..................................................................... ........................................................ 1 2.1 多系统共址干扰分析 ..................................................................... .. (1)2.1.1 多系统共用室内分布式系统的干扰介绍 ..................................................................... . (1)2.1.2 杂散干扰分析 ..................................................................... .. (2)2.1.3 各系统的有源设备的杂散辐射满足如下规范要求: (3)2.1.4 杂散隔离度计算 ..................................................................... . (3)2.1.5 互调干扰分析 ..................................................................... .. (4)2.1.6 阻塞干扰分析 ..................................................................... .. (5)2.1.7 干扰分析小结 ..................................................................... ........................................................ 7 2.2 多系统合路解决方案 ..................................................................... .. (7)2.2.1 室内收发天线隔离度分析...................................................................... (7)2.2.2 天线间隔离度要求 ..................................................................... (9)2.2.3 隔离度解决方案 ..................................................................... . (9)2.2.4 天馈功率分配解决方案...................................................................... ...................................... 11 2.3 系统特点 ..................................................................... ........................................................................ .. 143 多网覆盖典型工程案例 ..................................................................... .............................................................. 15 3.1 福建省通信管理局大楼案例: .................................................................... (15)3.1.1 工程概况 ..................................................................... .. (15)3.1.2 覆盖范围及覆盖方式 ..................................................................... (15)3.1.3 POI技术指标: .................................................................... . (16)3.1.4 通管局大楼室内覆盖系统图:..................................................................... (17)3.1.5 POI系统结构图: .................................................................... ................................................ 18 3.2 都市科技创业中心案例: .................................................................... .. (19)3.2.1 工程概况 ..................................................................... .. (19)3.2.2 覆盖范围及覆盖方式 ..................................................................... (19)3.2.3 POI技术指标: .................................................................... . (19)3.2.4 成都市科技创业中心系统图: (部分) .................................................................... . (21)3.2.5 POI系统结构图: .................................................................... (21)未经许可不得转载第1页POI系统技术资料1 背景介绍1.1 多营运商格局越来越多的运营商进入通信行业的竞争，必然出现多运营商的多频段，多制式通信系统重叠覆盖的现象，特别是飞机场、地铁、会展中心、体育场馆等话务高发区，建筑内的空间资源有限，不可能允许同时引入多套分布系统，所以需要将多种无线通信系统信号引入到一套移动通信综合分布系统中。
POI在室内分布共享共建工程中的应用技术论文――舟山东港商务中心多系统接入工程解决方案移动项目部XXX2010年9月摘要本文介绍了POI出现的背景及POI的基本知识，及POI实现多网合一收发共缆的在室内分布系统中的可行性。
关键词POI、多系统接入平台、室内分布共享共建。
1.背景随着移动通信的快速发展，我国蜂窝移动已从第一代的模拟蜂窝移动通信系统发展成第二代的数字蜂窝移动通信系统，直至现在移动通信系统正处于2G向3G平滑过渡的年代，2G系统的G网、C网、PHS网和3G系统的WCDMA、dma20001x 以及TD—SCDMA之间将长期共存。
此时，室内分布系统的必要性也越来越被各运营商所看重，多家运营商共同竞争同一楼宇的室内分布的情况更是屡见不鲜。
但受业主或建筑物本身条件所限，有些场所不允许天馈系统的重复布线，给运营商造成不便，而3G系统的成功运营更离不开建筑物内的室内分布系统。
以上原因促使了多制式信号共用天馈系统的产生，于是引入了多系统接入平台(POI)的概念。
本文针对采用POI多系统接入平台实现室内分布系统共享共建工程进行分析。
2．多系统接入平台(POI)概述POI多系统接入平台(Point Of Interface)主要用于会展中心、展览馆、机场、地铁等大型建筑室内覆盖。
该系统运用频率合路器与电桥合路器对多个运营商、多种制式的移动信号合路后引入天馈分布系统，达到充分利用资源、节省投资的目的。
POI从信号传输链路上分为上行和下行POI，POI上行部分的主要功能是将不同制式的手机发出的信号经过天线的收集及馈线的传输至上行POI，经POI检出不同频段的信号后送往不同运营商的基站。
POI下行部分的主要功能是将各运营商不同频段的载波信号合成后送往覆盖区域的天馈分布系统。
根据系统隔离度要求不同，通常POI可以有两种设计方案即收发合路方案和收发分路方案。
收发合路方案从基站来的各系统双工信号POI，设备天馈侧一个端口接出。
多系统合路平台（POI）测试方法探究作者：谢骥来源：《移动通信》2012年第16期【摘要】文章主要通过对多系统合路平台（POI）工作原理及测试需求分析，详细阐述了POI各项指标的具体测试方法，并对测试结果进行了分析。
【关键词】多系统合路平台（POI）性能指标测试方法1 概述多系统合路平台（POI，Point Of Interface）是近年来各通信设备厂家研发制作的一个大型合路平台。
使用POI产品，可以实现同频段、同系统的多运营商信号共路双向或单向传输，避免了室内分布系统建设的重复投资，是一种实现多网络信号兼容覆盖的有效手段。
随着第三代移动通信的广泛应用，无线数据得到迅速发展，而室内的数据业务也大幅增加，如何将现有的GSM、CDMA、WLAN等无线通信系统与3G通信系统的室内覆盖有机结合，避免重复投资建设，成为各大运营商和设备集成商所关注的焦点，POI即为上述室内覆盖建设提供了一个可行的解决方案。
2 POI工作原理及测试需求分析POI可引入包括GSM900、CDMA800、DCS1800、WCDMA、TD—SCDMA、CDMA2000、WLAN等多个系统多种频段信号。
为了避免干扰，POI采用上、下行两个平台，分别将上行和下行链路信号分开传输。
作为连接信源和分布系统的桥梁，POI的主要作用是在于对上述系统的下行信号进行合路，同时对各系统的上行信号进行分路，并尽可能地抑制掉各频带间的无用干扰成分。
目前，POI已经应用在一些需要多网络系统接入的大型建筑、市政设施内，如大型展馆、地铁、火车站、机场以及政府办公机关等场所。
而为了保证其工作质量，避免多系统、多频段的相互干扰，做到尽可能低损耗，测试其性能指标就显得尤为重要。
本次测试主要使用的POI 工作原理如图1所示：由于POI同合路器工作原理类似，主要性能指标有插入损耗、带外抑制、电压驻波比、隔离度、三阶互调及功率容量。
其中，插入损耗是测试信号传输过程中的损耗情况；带外抑制是测试系统其他频段信号对系统的干扰情况；电压驻波比是测试系统的回波损耗情况；三阶互调是测试三阶信号对系统的影响；功率容量是测试器件的大功率信号冲击的承受能力。
LTE室分多系统合路干扰分析与整改措施中讯邮电咨询设计院有限公司2014年06月目次1干扰问题现象 (3)2干扰站点比例 (3)3 干扰问题原因 (3)3.1互调干扰分析 (3)3.2互调干扰的影响因素 (6)3.3功率容量影响分析 (7)4建议整改措施 (9)4.1整改目标 (9)4.2整改方案 (9)4.3其他工作要求 (9)LTE室分多系统合路干扰分析与整改措施目前，广东联通1800MHz FDD-LTE室分建设方案大多为合路至原室分系统，开通后出现了WCDMA室分底噪异常抬升的干扰问题，严重影响了现网3G用户。
为解决此类问题，广东联通网络建设部特制定《LTE室分多系统合路干扰分析与整改措施》用于指导LTE室分工程建设。
1干扰问题现象LTE室分合路至原系统激活之后，WCDMA室分RTWP有1-5dB的抬升；LTE模拟下行加载100%后，部分WCDMA室分RTWP有15-20dB的明显抬升。
干扰现象如下图所示：LTE室分多系统合路干扰示意图1（D/W/L合路）2干扰站点比例前期专项研究工作主要在广州开展，广州FDD规模为560站，其中合路站点共374站，占比66.8%。
目前已开通LTE室分168个，其中方案为合路站点111个；存在干扰站点15个，占比13.5%。
广分LTE站点互调干扰处理进度0512.xlsx3 干扰问题原因3.1互调干扰分析无源互调是射频信号路径中两个或多个射频信号因各种无源器件 (例如天线、电缆或连接器) 的非线性特性引起的混频干扰信号。
在大功率、多信道系统中，铁磁材料、异种金属焊接点、金属氧化物接点和松散的射频连接器都会产生信号的混频，其最终结果就是PIM(Passive Intermodulation)干扰信号。
互调产物的大小取决于器件的互调抑制度。
互调抑制度越差，互调产物越大；互调抑制度越好，互调产物越小。
互调产物的大小还和输入信号的功率密切相关。
在相同的互调抑制度情况下，输入功率越大，互调产物越大。
多系统合路平台（POI）应用宋金刚高鹏摘要：本文对多系统合路平台(POI)的设计原理及作用进行了阐述，并以地铁多系统接入具体案例来说明。
一、概述我国现有的移动通信网络有中国移动的GSM900/DCS1800，中国联通的GSM900/ DCS1800和CDMA800，中国电信、网通的PHS，WLAN，数字集群及其他通信系统。
在不久的将来会存在WCDMA、CDMA2000、TD-SCDMA这些3G系统。
各运营商分别建设自己的室内覆盖系统所带来的重复建设等问题越来越突出。
针对这样的问题，我们提出了多系统合路平台（POI）的解决方案。
POI（POINT OF INTERFACE），即多系统合路平台。
主要应用在需要多网络系统接入的大型建筑、市政设施内，如大型展馆、地铁、火车站、机场、政府办公机关等场所。
该POI产品实现了多频段、多信号合路功能，避免了室内分布系统建设的重复投资，是一种实现多网络信号兼容覆盖行之有效的手段。
二、POI介绍作为连接信源和分布系统的桥梁，POI的主要作用在于对CDMA、GSM、DCS、PHS、WLAN、3G及集群等系统的下行信号进行合路，同时对各系统的上行信号进行分路，并抑制各频带间的无用干扰成分。
国人通信自主研发的POI系统特点：模块化设计，扩容性好；满足不同系统/频段的个性需求；系统具有整体监控功能，维护方便；信号合路损耗小；功率容量大；三阶互调性能好；可以预留端口，方便升级。
根据系统隔离度要求不同，通常POI可以有两种设计方案，系统信号分离方案和上/下行分离方案。
方案一：系统信号分离方案从基站来的各系统双工信号各通过一个端口接入POI，设备天馈侧一个端口接出。
下行信号体现为多路合一路进行信号下行覆盖，用户终端来的上行信号则是通过原通道反向传输，为一路信号分为多路分别回到各自的系统完成系统的上下行通信。

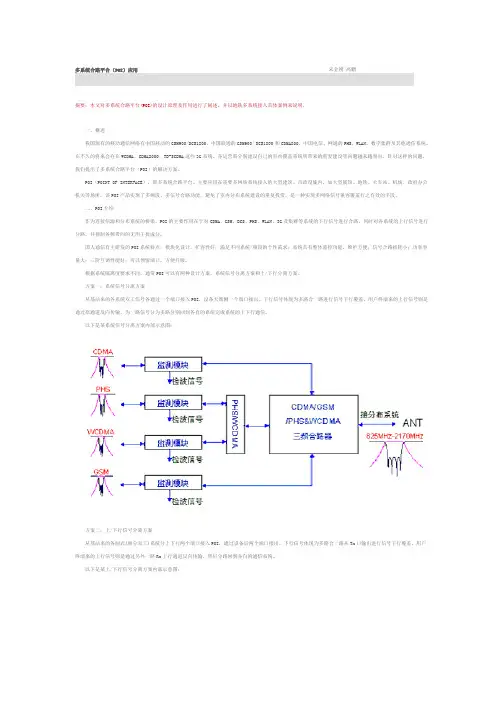

以下是某系统信号分离方案内部示意图：方案二：上/下行信号分离方案从基站来的各制式(频分双工)系统分上下行两个端口接入POI，通过设备后两个端口接出。
1.2技术规范书1 前言本技术规范中：1)必须：表示该条目是要求必须，违反这样的要求是原则性错误。
2)不允许（不可以）：表示该条目绝对禁止。
3)应当（建议）：表示在某些特定条件下存在忽视该条目的理由，但是忽视或违反该条目时必须仔细衡量。
4)不应当（不建议）：表示在某些特定条件下存在所描述行为可接受或有效的理由，但实现该行为时必须仔细衡量。
5)可以：表示该条目确实可选，但该条目的存在会提高设备的功能/性能比较的指标值。
2 范围本规范主要依据是中国铁塔股份有限公司下发的《室内分布系统分场景建设指导手册（第一版）》,结合铁塔公司业务发展政策制定。
本规范针对采用射频分布系统（包括射频同轴电缆、光纤、泄漏电缆等）解决室内覆盖的情况，适用工作于中国移动、中国联通、中国电信三家运营商的工作频段。
本规范是陕西铁塔公司建设室内无线综合分布系统时，网络规划、方案编制、集成选型、工程建设管理等的技术依据。
本规范未尽事宜，参考《室内分布系统分场景建设指导手册（第一版）》，解释权归陕西铁塔公司。
3 规范引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。
但鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
6)中国铁塔股份有限公司《室内分布系统分场景建设指导手册（第一版））》7)GB8702－88《电磁辐射防护规范》8)YD5039－97《通信工程建设环境保护技术规定》4 系统结构分布系统是信源信号通过无源器件进行分路，经由馈线将无线信号均匀地分配到每一副独立安装在建筑物、小区灯杆、绿地等区域的小功率低增益天线上，从而实现目标区域信号的良好覆盖。
分布系统安装于建筑物内用于室内覆盖的系统称为室内分布系统；若用于城中村、住宅小区、广场等室外区域的系统称为室外分布系统。
分布系统是解决室内覆盖和室外场景覆盖盲区的重要手段，其组成结构如图1-1所示。
2017年第8期信息通信2017(总第176 期）INFORMATION & COMMUNICATIONS (Sum. N o 176)铁塔公司室分多系统合路建设策略分析李卓，王佳,柴跃林，于良(中国移动通信集团设计院有限公司黑龙江分公司，黑龙江哈尔滨150000)摘要:基于铁塔公司承建的多运营商多制式多系统共址室分工程，需要打破传统室分建设思路和方式，从合理利用资源、节省投资、建网速度快、方便扩容、维护简便、规避协调等角度分析,通过多系统接入平台POI进行合路，既满足现有各运 营商需求，同时又预留未来各运营商的接入需求，具有一定的前瞻性和可扩展性，文章就基于POI合路器浅谈铁塔公司 室分多系统合路方案策略。
关键词:铁塔公司；室内分布系统;PO I策略分析中图分类号:T N929.5 文献标识码:A文章编号：1673-1131(2017)08-0218-02〇引言铁塔公司承接室分建设工程，为满足多家运营商不同需 求，以精准建设，快速投产,快速见效的原则进行建设;以覆盖 效果良好，各系统指标良好，系统稳定，客户满意的原则进行 建设；以节省建设成本、减少资源浪费的原则进行建设；以系 统可扩展以及后期维护升级便捷的原则进行建设。
在满足各系统的设计指标，包括干扰、容量、场强等覆盖 指标的前提下，同时分布系统建设应考虑多系统间的干扰，以及多系统合路器的干扰抑制指标等。
1室内覆盖简介1.1铁塔公司与运营商分工界面室内分布系统方案的选取有别于各运营商自行建设方案,铁塔公司应分析楼宇建设用途、信号穿损插值、施工难易程度 等因素，结合测试评估软件等手段制定建设方案，同时，方案 还应综合考虑经济性、灵活性、可扩展性，综合权衡系统性能 和整体指标。
划分好分工界面，POI前端的主设备(B B U、R R U 等）由各家运营商负责，铁塔公司负责所有的配套建设，包括 POI、分布系统、电源、光缆、接地等。
1.2室内覆盖测试对室内覆盖范围及周边进行路测，记录场强分布，根据D T 测试结果，掌握室内覆盖区域室外信号场强分布情况；开展 C Q T测试，根据C Q T测试指标，对覆盖区域分等级标注，标记 出呼叫失败区域、呼叫断续区域、呼叫切换频繁区域等情况，作为指导方案设计的依据;结合功能分布区域和话务量密度，确定天线布放点位和天线选型。
1多系统合路系统分析1.1多系统合路类型单个运营商多网合路系统，如:GSM/TD-SCDMA/WLAN，一般新建室内覆盖站点和原GSM室内覆盖站点改造需要考虑的共站的互干扰情况。
因为这类系统所需要接入的系统相对较少，互干扰情况相对简单，可以采用多网合路器直接进行合路。
多个运营商多网合路系统,如：GSM/CDMA/PHS/WCDMA/TD-SCDMA/WLAN，特殊建设的室内覆盖站点如：会馆、地铁、机场等室内覆盖的重点和热点区域，由于环境限制，众多室内覆盖系统一并建设难以解决天线间互相干扰与有效覆盖等问题，同时这类系统所需要接入的系统相对较多，各系统间的互干扰比较复杂，可以采用多网合路器或者是POI系统进行合路。
1.2多系统合路互干扰分析多网合路系统共用基于系统间互干扰理论分析以及验证，干扰分为干扰源产生加性噪声干扰、引起被干扰接收机的阻塞和互调干扰。
解决干扰的措施是降低干扰源的功率、采用隔离的方法。
常用的隔离方法是空间隔离和增加滤波器隔离.系统应用中,采用MCI(POI）平台进行合路，达到多系统间隔离度的目的。
MCI（POI）由电桥和合路器组成,电桥进行制式系统的合路，合路器进行异系统的合路.1.2.1 互干扰的类型下图为接收机原理图。
图1接收机原理图系统干扰的总体理解就是干扰源对被干扰接收机产生的干扰。
干扰从理论上来讲大致可以分为四类：⏹加性噪声干扰：干扰源在被干扰接收机工作频段产生的噪声，包括干扰源的杂散、噪底、发射互调产物等，使被干扰接收机的信噪比恶化。
⏹交调干扰:当多个强信号同时进入接收机时，在接收机前端非线性电路作用下产生交调产物，交调产物频率落入接收机有用频带内造成的干扰，称为接收机交调干扰。
交调干扰主要由三阶交调引起。
⏹阻塞干扰：接收微弱的有用信号时，带外的强信号同时进入接收机引起饱和失真所造成的干扰，称为阻塞干扰。
⏹ACS邻道干扰：在接收机第一邻频存在的强干扰信号，由于滤波器残余、倒易混频和通道非线性等原因，引起的接收机性能恶化,称为邻道干扰。
POI 系统设计之多频合路干扰分析篇基配事业部产品研发部本文目录目录一、POI系统在室分系统中的应用场景及功能介绍； (3)二、多频合路干扰分析 (5)2.1、杂散干扰（介绍及其计算）； (7)2.2、阻塞干扰（介绍及其计算）； (9)2.3、互调干扰（介绍及其计算）； (11)三、天线系统和空间隔离（介绍及其计算）； (14)四、POI设计中杂散干扰的考量； (16)4.1室分各系统设计参数列表 (18)4.2国内通信制式的常见干扰举例； (19)4.3POI系统的分合缆设计特点； (22)五、POI系统干扰设计之工程案例举例； (24)附表1:基站系统发射机隔离度列表； (30)附表2:有源设备（直放站）杂散辐射规范要求列表； (36)附表3:阻塞指标列表； (40)附表4:共站址天线隔离度计算软件； (42)附表5:互调计算工具以主流互调测试仪表介绍；； (42)POI 系统在室分系统中的应用场景及功能介绍；多系统接入平台( POI ：Point Of Interface )背景：室内分布系统合路建设随着近年来通信、电子技术以及相关工业的发展变得可行并且成熟。
在天线方面，宽频天线的应用使得一副天线就可以满足多个系统不同频段的信号覆盖。
在机房使用方面，同时，由于微电子技术的长足发展、通信设备小型化，基站所占的机房面积也大大减小，一个大机房就可以满足多家运营商几套设备的布放。
在射频和微波技术方面，目前采用的基于高Q 多腔滤波器技术的POI 合路平台，能满足目前多系统合路建设的需要。
POI 作为多种通信系统和多个区域的分布系统之间的界面，是在多系统信号分合路过程中的关键部分。
功能及作用：在室内覆盖系统中，POI 的应用将避免错综复杂的走线，避免天花板上安装多个全向天线，避免了电梯井道内布放多个板状天线、多根同轴电缆；在地铁隧道覆盖系统中，采用POI 之后，多系统信号可以共用一根泄漏电缆进行传输、覆盖，显著的减小了运营商的投资、降低了施工难度。

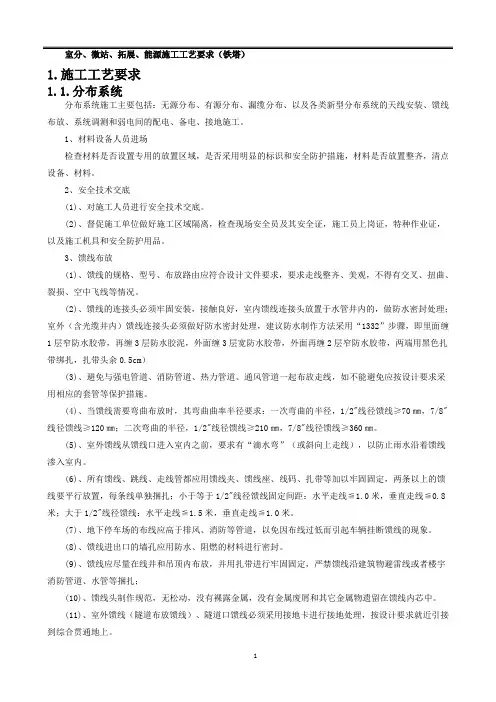

1.施工工艺要求1.1.分布系统分布系统施工主要包括：无源分布、有源分布、漏缆分布、以及各类新型分布系统的天线安装、馈线布放、系统调测和弱电间的配电、备电、接地施工。
