一款5050三芯贴片LED灯制作资料和贴片LED节能灯电路图

LED节能灯的工作原理及原理图LED节能灯是一种高效、环保的照明设备，它采用LED（Light Emitting Diode）作为光源，具有高亮度、低能耗、长寿命等优点。

本文将详细介绍LED节能灯的工作原理及原理图。

一、LED节能灯的工作原理LED节能灯的工作原理主要涉及LED的发光原理和电路控制。

1. LED的发光原理LED是一种半导体器件，当电流通过LED芯片时，电子和空穴在半导体材料中复合，产生能量释放，从而产生光。

LED的发光原理是基于固体发光材料的电致发光现象。

LED芯片内部有P型和N型半导体材料，两种材料之间形成PN结。

当外加正向电压时，电子从N区向P区扩散，空穴从P区向N区扩散，当它们在PN结相遇时，发生复合并释放出能量，产生光。

2. 电路控制LED节能灯的电路控制是通过电子元器件实现的。

常见的电路控制方式有直流驱动电路和交流驱动电路。

直流驱动电路：LED节能灯可以通过直流电源供电，直流驱动电路一般由电源、整流器、电流稳压器和LED模块组成。

电源将交流电转换为直流电，整流器将交流电转换为直流电，电流稳压器用于稳定电流，保证LED的正常工作。

交流驱动电路：LED节能灯也可以通过交流电源供电，交流驱动电路一般由电源、整流器、电流控制器和LED模块组成。

电源将交流电转换为直流电，整流器将交流电转换为直流电，电流控制器用于控制LED的亮度和频率。

二、LED节能灯的原理图LED节能灯的原理图包括LED模块、电源、整流器、电流稳压器（或电流控制器）、电阻、电容等元件。

LED模块：LED模块是LED节能灯的核心组件，包括多个LED芯片、散热结构和光学透镜。

LED芯片通过电路连接，散热结构用于散热，光学透镜用于光的聚焦和散射。

电源：LED节能灯的电源可以是直流电源或交流电源，用于提供工作电压。

整流器：整流器用于将交流电转换为直流电，常见的整流器有整流二极管桥式整流器和电感式整流器。

电流稳压器（或电流控制器）：电流稳压器用于稳定LED的工作电流，保证LED的亮度稳定。

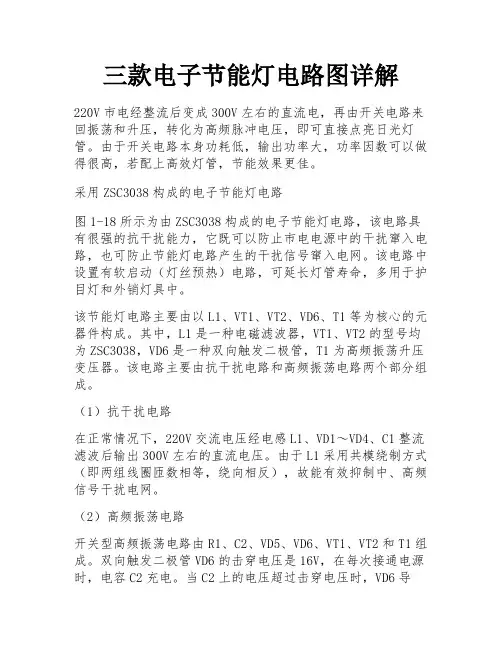

三款电子节能灯电路图详解220V市电经整流后变成300V左右的直流电，再由开关电路来回振荡和升压，转化为高频脉冲电压，即可直接点亮日光灯管。

由于开关电路本身功耗低，输出功率大，功率因数可以做得很高，若配上高效灯管，节能效果更佳。

采用ZSC3038构成的电子节能灯电路图1-18所示为由ZSC3038构成的电子节能灯电路，该电路具有很强的抗干扰能力，它既可以防止市电电源中的干扰窜入电路，也可防止节能灯电路产生的干扰信号窜入电网。

该电路中设置有软启动（灯丝预热）电路，可延长灯管寿命，多用于护目灯和外销灯具中。

该节能灯电路主要由以L1、VT1、VT2、VD6、T1等为核心的元器件构成。

其中，L1是一种电磁滤波器，VT1、VT2的型号均为ZSC3038，VD6是一种双向触发二极管，T1为高频振荡升压变压器。

该电路主要由抗干扰电路和高频振荡电路两个部分组成。

（1）抗干扰电路在正常情况下，220V交流电压经电感L1、VD1～VD4、C1整流滤波后输出300V左右的直流电压。

由于L1采用共模绕制方式（即两组线圈匝数相等，绕向相反），故能有效抑制中、高频信号干扰电网。

（2）高频振荡电路开关型高频振荡电路由R1、C2、VD5、VD6、VT1、VT2和T1组成。

双向触发二极管VD6的击穿电压是16V，在每次接通电源时，电容C2充电。

当C2上的电压超过击穿电压时，VD6导通，此时VT2也导通。

由于变压器T1的正反馈作用，VT1与VT2轮流导通，使电路产生自激振荡，经L2、C6提供给日光灯丝预热电流。

C7、C8上取得高电平，在2s内启辉点亮灯管。

L2采用空心线圈，如配用不同功率的灯管，调试时应适当增减匝数。

采用BU406构成的电子节能灯电路图1-19所示为由晶体管BU406构成的电子节能灯电路，目前许多成品电子节能灯的电路都与此相同或相似。

该电路主要由功率推换管VT1、VT2（型号为BU406）以及振荡变压器T1、双向触发二极管VD6等组成。

LED贴⽚常见灯珠规格型号和参数LED贴⽚常见灯珠规格型号和参数 0603、0805、1210、3528、5050都是指LED灯带上常使⽤的发光元器件----LED的尺⼨⼤⼩（英制/公制）叫法，例如0603指的是长度为0.06英⼨，宽度为0.03英⼨。

但是要注意3528和5050单位是公制。

下⾯是这些规格的详细介绍： 0603：换算为公制是1608，即表⽰LED元件的长度是1.6mm，宽度是0.8mm。

⾏业简称1608，英制叫法是0603. 0805：换算为公制是2012，即表⽰LED元件的长度是2.0mm，宽度是1.2mm.⾏业简称2112，英制叫法是0805. 1210：换算为公制是3528，即表⽰LED元件的长度是3.5mm，宽度是2.8mm。

⾏业简称3528，英制叫法是1210. 3528：这是公制叫法，即表⽰LED元件的长度是3.5mm，宽度是2.8mm。

⾏业简称3528. 5050：这是公制叫法，即表⽰LED元件的长度是5.0mm，宽度是5.0mm。

⾏业简称5050. ⽬前⼤多数⼚商⽣产的贴⽚型灯条采⽤的都以3528和5050以及3535和5630的居多，也有很多把3528和5050和3535等贴⽚led⽤在汽车照明上的。

更多的贴⽚led详细规格，或者产品规格书等请咨询统佳的客服⼈员索取。

3528 20mA 3.0-3.6v 0.06w3014 30mA 3.2-3.6v 0.1w4014 30mA 3.2-3.6v 0.1w5050 60mA 3.2-3.6v 0.18w5630 150mA 3.2-3.6v 0.5w⼤功率 350ma 3.2-3.6v 1W、3528（0.06W）、3629(0.2-0.3W)、5050(0.2-0.5W)、5630(0.2-0.5W)、3014、3020(0.06W)⾸先LED光源分为⼩功率LED光源（直插式，SMD贴⽚器件）⼤功率LED光源⼀。

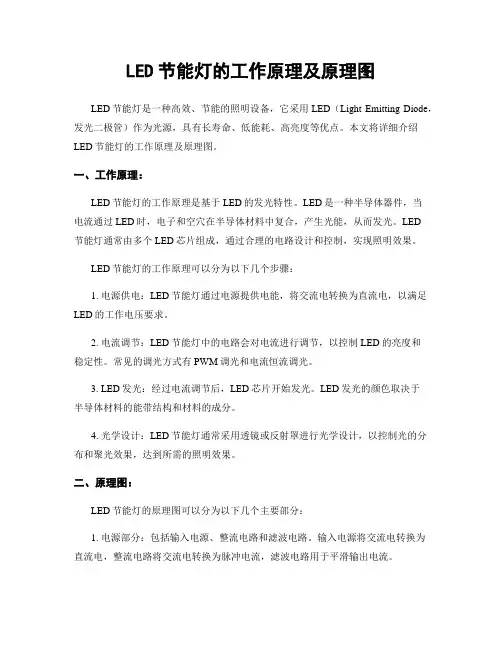

LED节能灯的工作原理及原理图LED节能灯是一种高效、节能的照明设备，它采用LED（Light Emitting Diode，发光二极管）作为光源，具有长寿命、低能耗、高亮度等优点。

本文将详细介绍LED节能灯的工作原理及原理图。

一、工作原理：LED节能灯的工作原理是基于LED的发光特性。

LED是一种半导体器件，当电流通过LED时，电子和空穴在半导体材料中复合，产生光能，从而发光。

LED节能灯通常由多个LED芯片组成，通过合理的电路设计和控制，实现照明效果。

LED节能灯的工作原理可以分为以下几个步骤：1. 电源供电：LED节能灯通过电源提供电能，将交流电转换为直流电，以满足LED的工作电压要求。

2. 电流调节：LED节能灯中的电路会对电流进行调节，以控制LED的亮度和稳定性。

常见的调光方式有PWM调光和电流恒流调光。

3. LED发光：经过电流调节后，LED芯片开始发光。

LED发光的颜色取决于半导体材料的能带结构和材料的成分。

4. 光学设计：LED节能灯通常采用透镜或反射罩进行光学设计，以控制光的分布和聚光效果，达到所需的照明效果。

二、原理图：LED节能灯的原理图可以分为以下几个主要部分：1. 电源部分：包括输入电源、整流电路和滤波电路。

输入电源将交流电转换为直流电，整流电路将交流电转换为脉冲电流，滤波电路用于平滑输出电流。

2. 电流调节部分：包括电流调节电路和电流控制器。

电流调节电路根据需要调节输出电流的大小，电流控制器用于稳定电流输出。

3. LED驱动部分：包括LED驱动电路和LED芯片。

LED驱动电路根据电流调节部分的输出电流驱动LED芯片，LED芯片发光产生照明效果。

4. 光学设计部分：包括透镜或反射罩。

透镜或反射罩用于控制光的分布和聚光效果。

三、实际应用：LED节能灯广泛应用于家庭照明、商业照明、室内外照明等领域。

由于LED 节能灯具有高效节能、长寿命、环保等特点，逐渐取代传统的白炽灯和荧光灯成为主流照明产品。

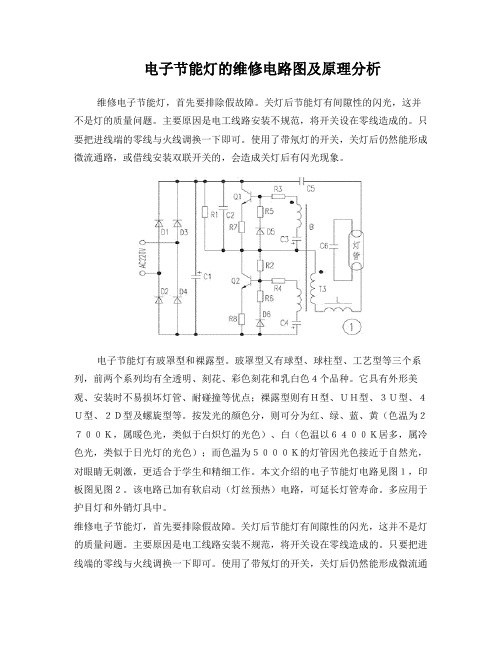

电子节能灯的维修电路图及原理分析维修电子节能灯，首先要排除假故障。

关灯后节能灯有间隙性的闪光，这并不是灯的质量问题。

主要原因是电工线路安装不规范，将开关设在零线造成的。

只要把进线端的零线与火线调换一下即可。

使用了带氖灯的开关，关灯后仍然能形成微流通路，或借线安装双联开关的，会造成关灯后有闪光现象。

电子节能灯有玻罩型和裸露型。

玻罩型又有球型、球柱型、工艺型等三个系列，前两个系列均有全透明、刻花、彩色刻花和乳白色４个品种。

它具有外形美观、安装时不易损坏灯管、耐碰撞等优点；裸露型则有Ｈ型、ＵＨ型、３Ｕ型、４Ｕ型、２Ｄ型及螺旋型等。

按发光的颜色分，则可分为红、绿、蓝、黄（色温为２７００Ｋ，属暖色光，类似于白炽灯的光色）、白（色温以６４００Ｋ居多，属冷色光，类似于日光灯的光色）；而色温为５０００Ｋ的灯管因光色接近于自然光，对眼睛无刺激，更适合于学生和精细工作。

本文介绍的电子节能灯电路见图１，印板图见图２。

该电路已加有软启动（灯丝预热）电路，可延长灯管寿命。

多应用于护目灯和外销灯具中。

维修电子节能灯，首先要排除假故障。

关灯后节能灯有间隙性的闪光，这并不是灯的质量问题。

主要原因是电工线路安装不规范，将开关设在零线造成的。

只要把进线端的零线与火线调换一下即可。

使用了带氖灯的开关，关灯后仍然能形成微流通路，或借线安装双联开关的，会造成有时关灯后有闪光现象。

维修电子节能灯时，为安全应用１：１隔离变压器隔离市电一、灯不能正常点亮的检修１．常见为谐振电容Ｃ６击穿（短路）或耐压降低（软击穿），应换为耐压在１ｋＶ以上的同容量优质涤纶或ＣＢＢ电容。

２．灯管灯丝开路。

若灯管未严重发黑，可在断丝灯脚两端并联０．０４７μＦ／４００Ｖ的涤纶电容后应急使用。

３．Ｒ１、Ｒ２开路或变值（一般以Ｒ１故障可能性较大），用同阻值的１／４Ｗ优质电阻代换。

４．三极管开路。

如发现只有一只三极管开路，但不能更换一只，而应更换一对耐压在４００Ｖ以上的同型号配对开关管。

LED节能灯的工作原理及原理图LED节能灯是一种高效、节能的照明设备，它采用了LED（发光二极管）作为光源。

LED节能灯相比传统的白炽灯和荧光灯具有更长的寿命、更低的能耗和更高的亮度。

下面将详细介绍LED节能灯的工作原理及原理图。

一、工作原理1. LED的发光原理LED是一种电子器件，它通过半导体材料的正向电流注入，使得电子与空穴结合，产生能量释放出光。

LED的发光原理是基于固态物理学中的半导体PN结的特性。

当外加正向电压时，电子从N区向P区注入，而空穴从P区向N区注入。

当电子与空穴结合时，能量被释放出来，产生光。

2. LED节能灯的工作原理LED节能灯利用LED的发光原理来实现照明。

LED节能灯通常由多个LED芯片组成，这些芯片被连接在一起，形成一个电路。

LED节能灯的工作原理可以分为以下几个步骤：（1）电源供电：LED节能灯通过电源供电，将交流电转换为直流电，以满足LED的工作电压要求。

（2）电流调节：LED节能灯通过电流调节电路来控制LED的亮度和稳定性。

电流调节电路可以根据LED的特性，调整电流的大小，以达到最佳的发光效果。

（3）LED芯片发光：LED节能灯中的LED芯片在接收到适当的电流后开始发光。

LED芯片的发光颜色可以通过不同的半导体材料和掺杂剂来控制。

（4）散热设计：LED节能灯在工作时会产生热量，为了保证LED的寿命和稳定性，需要进行散热设计。

散热设计可以通过散热片、散热器等方式来提高LED的散热效果。

二、原理图LED节能灯的原理图如下所示：[原理图]在原理图中，可以看到LED节能灯的主要组成部分，包括电源、电流调节电路、LED芯片和散热装置。

1. 电源：电源是为LED节能灯提供电能的装置，它将交流电转换为直流电，并提供适当的电压和电流给LED芯片。

2. 电流调节电路：电流调节电路通过控制电流的大小来调节LED的亮度和稳定性。

它可以根据LED的特性，调整电流的大小，以达到最佳的发光效果。

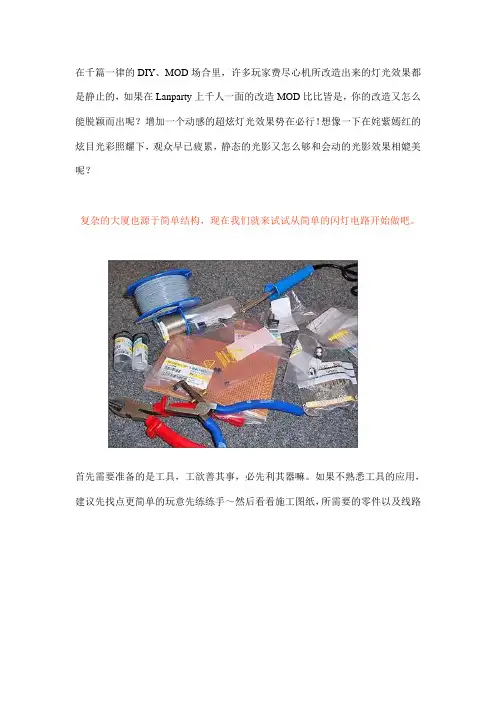

在千篇一律的DIY、MOD场合里，许多玩家费尽心机所改造出来的灯光效果都是静止的，如果在Lanparty上千人一面的改造MOD比比皆是，你的改造又怎么能脱颖而出呢？增加一个动感的超炫灯光效果势在必行！想像一下在姹紫嫣红的炫目光彩照耀下，观众早已疲累，静态的光影又怎么够和会动的光影效果相媲美呢？复杂的大厦也源于简单结构，现在我们就来试试从简单的闪灯电路开始做吧。

首先需要准备的是工具，工欲善其事，必先利其器嘛。

如果不熟悉工具的应用，建议先找点更简单的玩意先练练手～然后看看施工图纸，所需要的零件以及线路也标记在电路图上了。

电子零件：10k电阻x2、4.7k电阻x1、 430电阻x4、电位器1Mx1、陶瓷电容器x1、 Elko4,7fx1、 Elko100fx1、晶体管BC327x1、NE555x1、 IC插座x1、PCB 空板x1。

准备好了所需要的材料就可以开工，首先找一个工作的平面，把所有的零件按照电路图上的位置插到电路板上预先开好的孔洞上，然后就可以用导线连接元件的引脚。

说是很简单的，动手就需要各位DIYer的耐心细致了。

IC插座是第一个焊接到电路板的，而NE555则通过插座安装，这样能避免新手不小心因为焊接时间太长或者焊接工具没有防静电措施而烧毁集成电路。

经过一轮手忙脚乱～菜鸟一定已经满头大汗了。

检阅一下劳动成果吧！如果已经头晕眼花，先擦把汗休息一下，回过神来再仔细检查焊接是否正确牢固。

QC质检工作是很重要的哦。

正面的元件也要检查妥当。

因为不注意细节，通电之后可能带来的不是炫目耀眼的效果而是缕缕青烟啊！检查完成后就可以通电看看效果了！如果焊接无误，通电之后就能工作的。

通过可调电位器来调节闪灯的频率。

当然，这里只是示范！你可以把LED灯换成红色以外的任何颜色，也可以做多个灯光控制板控制多组LED来达到更炫的效果。

LED60珠12W玉米灯产品采用台湾晶元贴片灯珠材料：铝+PCLED功率：12W流明值：990LM LED：SMD 5050 0.2W/PCLED数目：60PCS 3000小时光衰：1.00%色温：（正白6000K-6500K，暖白3000K-3500K）IP Rate：IP 54尺寸：60MM*160MM适用范围：（一）家庭照明、装饰、庭院、私家园林、用电为此大幅小降。

（二）学校、医院、工厂、办公室、商厦、写字楼、用于伏案工作的台灯，楼梯照明等。

（三）市政照明、银行、基础设施、体育馆、机场、影院、工业设施、公共场所。

（四）饭店、宾馆、酒店、商厦、招待所、茶楼、文化娱乐、商业场所。

LED44珠8W玉米灯LED数量：44PCS 5050贴片色温：2700K-6500K输入电压：220V AC光通量：500LM 透镜材料：导光级的进口PC料外壳材料：PC材料灯座：E27头与普通白炽或卤素灯相比，LED有明显优势：１.超级节能:（节约90%电费，3~5个LED灯打开，普通电表不转动！）２.超长寿命:（是普通白炽灯、卤素灯的10倍)３.超低发热（灯杯表面温度50度左右。

普通灯发热极高，点亮时，摸一下就会烫掉一块皮！）４.美观大方：（LED灯珠晶盈剔透，装在家里，店里，不开灯也是个装饰品）５.超级环保：无辐射，无频闪（低压恒流驱动电源，灯光亮度始终不变，不会有闪烁，没有紫外线，也没有电磁波）22珠贴片LED玉米灯产品名称:玉米型22珠贴片LED节能灯一、参数说明：1。

由22颗进口高亮的三芯LED组成,LED为5050贴片封装侧面6个面共18珠，底面4珠；2。

工作电压:AC 220V功率:3.5W；（可订做AC 110V）拍时请说明。

3。

尺寸直径4厘米高10.5厘米，360度照明节能灯款；4。

发光颜色：暖色（色温：3000-3500）；二、LED节能灯,白炽灯,普通荧光管节能灯的发光与能耗对比:1。

与白炽灯对比：每一瓦LED节能灯相当于10瓦白炽灯的亮度；2。

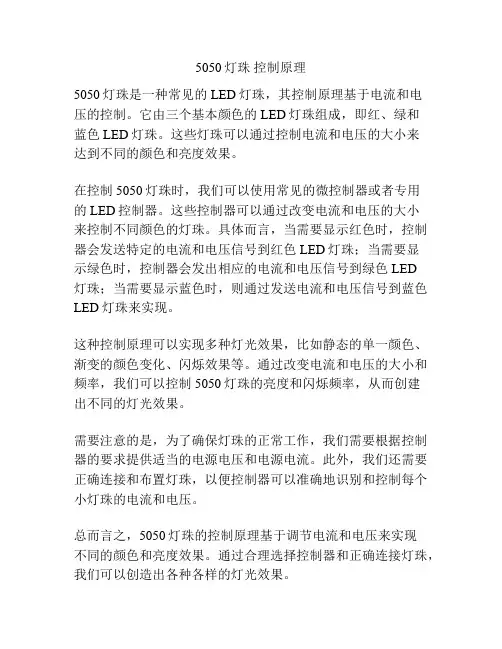

5050灯珠控制原理
5050灯珠是一种常见的LED灯珠，其控制原理基于电流和电
压的控制。

它由三个基本颜色的LED灯珠组成，即红、绿和
蓝色LED灯珠。

这些灯珠可以通过控制电流和电压的大小来
达到不同的颜色和亮度效果。

在控制5050灯珠时，我们可以使用常见的微控制器或者专用
的LED控制器。

这些控制器可以通过改变电流和电压的大小
来控制不同颜色的灯珠。

具体而言，当需要显示红色时，控制器会发送特定的电流和电压信号到红色LED灯珠；当需要显
示绿色时，控制器会发出相应的电流和电压信号到绿色LED
灯珠；当需要显示蓝色时，则通过发送电流和电压信号到蓝色LED灯珠来实现。

这种控制原理可以实现多种灯光效果，比如静态的单一颜色、渐变的颜色变化、闪烁效果等。

通过改变电流和电压的大小和频率，我们可以控制5050灯珠的亮度和闪烁频率，从而创建
出不同的灯光效果。

需要注意的是，为了确保灯珠的正常工作，我们需要根据控制器的要求提供适当的电源电压和电源电流。

此外，我们还需要正确连接和布置灯珠，以便控制器可以准确地识别和控制每个小灯珠的电流和电压。

总而言之，5050灯珠的控制原理基于调节电流和电压来实现
不同的颜色和亮度效果。

通过合理选择控制器和正确连接灯珠，我们可以创造出各种各样的灯光效果。
