YSD130矿用本质安全型噪声检测仪

JMXY型矿用安全仪器综合检测校验装置
技术数参数
MXY-A型矿用安全仪器综合检测校验装置该装置用于煤矿行业作业现场使用的监测监控系统中的甲烷传感器、氧气传感器、一氧化碳传感器、硫化氢传感器和便携仪甲烷、氧气、一氧化碳、硫化氢、甲烷氧气检测报警仪等气体检测仪器仪表的计量检定和维护维修。

工作压力可视，输出流量大小可调且稳定，装置设计为4组流量可调的标准物资，可根据使用客户要求配置不同规格的标气，装置可同时检定12台气体传感器（多种厂家型号的）、80台气体报警仪（多种厂家型号的），在检定的同时，由装置自带的系统软件自动形成数据报告、分析，由电脑输出并储存，以供随时查阅打印。

与工作介质接触部件（如开关、连接管线、流量计、压力表等）均采用金属连接，耐腐蚀、抗氧化、增加使用寿命。

内置0~30V直流电源、四位半数字万用表、电烙铁等工具，更加便于维护各类传感器和便携仪报警仪。

输出流量：30~300ml/min（可调），流量计：2.5级，电流测量范围：0~2A，电压测量范围：0~20V，频率测量范围：0~10KHz。

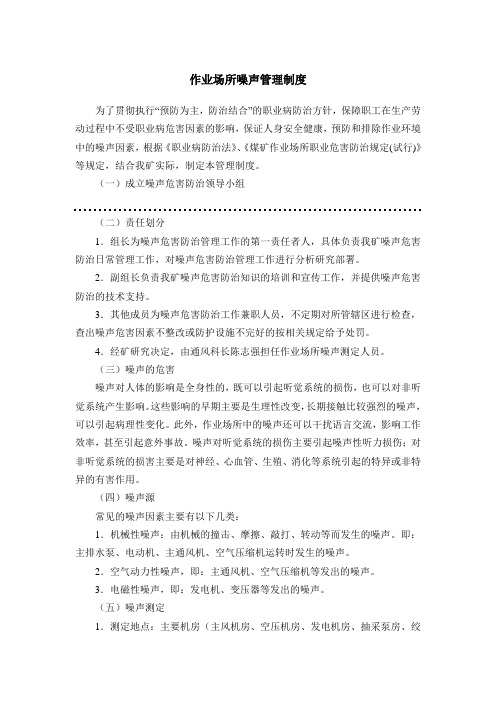

作业场所噪声管理制度为了贯彻执行“预防为主，防治结合”的职业病防治方针，保障职工在生产劳动过程中不受职业病危害因素的影响，保证人身安全健康，预防和排除作业环境中的噪声因素，根据《职业病防治法》、《煤矿作业场所职业危害防治规定(试行)》等规定，结合我矿实际，制定本管理制度。

（一）成立噪声危害防治领导小组（二）责任划分1．组长为噪声危害防治管理工作的第一责任者人，具体负责我矿噪声危害防治日常管理工作，对噪声危害防治管理工作进行分析研究部署。

2．副组长负责我矿噪声危害防治知识的培训和宣传工作，并提供噪声危害防治的技术支持。

3．其他成员为噪声危害防治工作兼职人员，不定期对所管辖区进行检查，查出噪声危害因素不整改或防护设施不完好的按相关规定给予处罚。

4．经矿研究决定，由通风科长陈志强担任作业场所噪声测定人员。

（三）噪声的危害噪声对人体的影响是全身性的，既可以引起听觉系统的损伤，也可以对非听觉系统产生影响。

这些影响的早期主要是生理性改变，长期接触比较强烈的噪声，可以引起病理性变化。

此外，作业场所中的噪声还可以干扰语言交流，影响工作效率，甚至引起意外事故。

噪声对听觉系统的损伤主要引起噪声性听力损伤；对非听觉系统的损害主要是对神经、心血管、生殖、消化等系统引起的特异或非特异的有害作用。

（四）噪声源常见的噪声因素主要有以下几类：1．机械性噪声：由机械的撞击、摩擦、敲打、转动等而发生的噪声。

即：主排水泵、电动机、主通风机、空气压缩机运转时发生的噪声。

2．空气动力性噪声，即：主通风机、空气压缩机等发出的噪声。

3．电磁性噪声，即：发电机、变压器等发出的噪声。

（五）噪声测定1．测定地点：主要机房（主风机房、空压机房、发电机房、抽采泵房、绞车房、水泵房）、主要设备（采煤机、掘进机、局扇、风钻）及转载点（溜子、皮带机）运行时所在人员值守作业地点或巡检地点。

2．测定方法：用YSD130噪声测定仪在人员作业点耳部附近测定3-5min,待数据显示稳定后记录下来，每个测点连续测定3次，取其平均值，不大于85dB(A)视为合格，否则为超标。

10 11
1000 米 500 米
天津市万博线缆有限公司 天津市万博线缆有限公司
MIA020004 MIA070089
GTH1000（0～1000*10-6）CO 31
矿用产品安全标志准用证及编号汇总表
22 23 24 矿用本安型接线盒 矿用本安型接线盒 JHH-3(A) 30 个 安微三正电气集团有限公司 安微三正电气集团有限公司 天津市万博线缆有限公司 MAF040022 MAF040022 MIA020206
套 南京北路自动化系统有限责任公司 部 南京北路自动化系统有限责任公司 台 南京北路自动化系统有限责任公司 台 南京北路自动化系统有限责任公司 台 南京北路自动化系统有限责任公司 台 南京北路自动化系统有限责任公司 台 南京北路自动化系统有限责任公司 套 南京北路自动化系统有限责任公司 台 南京北路自动化系统有限责任公司 台 南京北路自动化系统有限责任公司 台 千米 乐清市华熙防爆电器有限公司 扬州市红旗电缆制造有限公司
矿用产品安全标志准用证及编号汇总表
安全监测监控系统
序号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 产品名称 煤矿安全监控系统 矿用隔爆兼本安型电源箱 矿用井下分站 主控接口 矿用二氧化碳传感器 矿用风门开闭状态传感器 矿用风速传感器 矿用风筒开关传感器 矿用负压传感器 矿用甲烷传感器 煤矿用设备开停传感器 馈电状态传感器 矿用本安型声光报警器 矿用水位传感器 矿用温度传感器 矿用烟雾传感器 矿用一氧化碳传感器 矿用氧气传感器 井下分站用遥控器 遥控发射器 矿用浇封兼本安断电执行器 规格型号 KJ78N KDW53 KJF83A KJJ20A GRG5 GFK20 KG3088 GFK(A) KG3033 GJC4（0～4.00%CH4） GKT5 GKD127～1140V KXB-A GUY10 KG3044 GQL0.1 GYH25(0.0～25.0%02) FYF1F FYF1 KDG0.3/660(A) 数量 单位 1 12 12 2 5 6 2 2 1 28 8 2 12 4 8 8 7 12 28 4 套 台 台 台 台 台 台 台 台 台 台 台 台 台 台 台 台 台 个 个 台 生产厂家 北京中煤安泰机电设备有限公司 北京中煤安泰机电设备有限公司 北京中煤安泰机电设备有限公司 北京中煤安泰机电设备有限公司 北京中煤安泰机电设备有限公司 北京中煤安泰机电设备有限公司 北京中煤安泰机电设备有限公司 北京中煤安泰机电设备有限公司 北京中煤安泰机电设备有限公司 北京中煤安泰机电设备有限公司 北京中煤安泰机电设备有限公司 北京中煤安泰机电设备有限公司 北京中煤安泰机电设备有限公司 北京中煤安泰机电设备有限公司 北京中煤安泰机电设备有限公司 北京中煤安泰机电设备有限公司 北京中煤安泰机电设备有限公司 北京中煤安泰机电设备有限公司 北京中煤安泰机电设备有限公司 北京中煤安泰机电设备有限公司 北京中煤安泰机电设备有限公司 安全标志编号 MFC070110 MAA050005 MFC070112 MFC070111 MFB060111 MFB040062 MFB010019 MFB060112 MFB010020 MFB070229 MFB040063 MFB110023 MHE060003 MFB110024 MFB010018 MFB070006 MFB070228 MFB050026 MFA050038 MFA050039 MAF060019

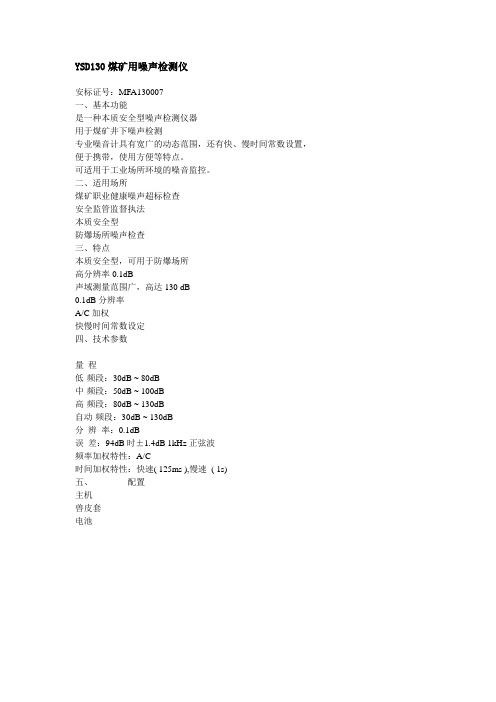

YSD130煤矿用噪声检测仪
安标证号：MFA130007
一、基本功能
是一种本质安全型噪声检测仪器
用于煤矿井下噪声检测
专业噪音计具有宽广的动态范围，还有快、慢时间常数设置，便于携带，使用方便等特点。

可适用于工业场所环境的噪音监控。

二、适用场所
煤矿职业健康噪声超标检查
安全监管监督执法
本质安全型
防爆场所噪声检查
三、特点
本质安全型，可用于防爆场所
高分辨率0.1dB
声域测量范围广，高达130 dB
0.1dB分辨率
A/C加权
快慢时间常数设定
四、技术参数
量程
低-频段：30dB ~ 80dB
中-频段：50dB ~ 100dB
高-频段：80dB ~ 130dB
自动-频段：30dB ~ 130dB
分辨率：0.1dB
误差：94dB时±1.4dB 1kHz正弦波
频率加权特性：A/C
时间加权特性：快速( 125ms ),慢速( 1s)
五、配置
主机
兽皮套
电池。

防爆合格证号：2084141安全标志证号：MAJ080056KXH18（原KHJ6.4）矿用本质安全型声光报警器使用说明书江苏三恒科技集团有限公司JiangSu Shine Technology Group Co.,Ltd重要的安全使用防范措施：阅读以下简单说明，并遵守这些规则，谨防因违规操作而导致危险的发生。

1．本手册详细介绍了产品的性能、安装及使用方法，无论您是第一次使用该产品，还是以前接触过很多类似设备，都必须在使用前仔细阅读本说明书。

江苏三恒科技集团有限公司不对任何由于违反安全事项而造成的损失承担任何责任！！2．本传感器维修时，不得改变本安电路和本安电路有关的元器件的电器参数、规格和型号，本安产品不得随意与其他未经联检的设备连接！！3．传感器的安装位置及调校周期应符合煤矿安全规程的有关规定！！4．设备具有一定的防水能力，但绝对不能浸泡在水里使用！！执行标准：Q/3204JSSH025-2008KXH18（原KHJ6.4）矿用本质安全型声光报警器企业标准关联设备：DJ4G-Z煤矿用固定式甲烷断电仪主机安标证号：MFC080099 KDW0.7/18-J（原KHJ6.2）矿用隔爆兼本安电源继电器箱安标证号：MAB080207 KDW17矿用隔爆兼本安电源安标证号：20011148 KDW28-18矿用隔爆兼本安不间断电源安标证号：MFC080025目录1、概述 (3)2、环境条件 (3)3、工作原理 (3)4、主要技术指标 (4)5、使用方法 (4)6、常见故障及排除方法 (5)７、运输与贮存 (6)８、质量保证 (6)9、附件 (6)1、概述KXH18（原KHJ6.4）矿用本质安全型声光报警器（以下简称报警器）是一种将声和光相结合并交替产生报警的一种矿用本质安全型仪器。

作为甲烷断电仪的组成部分之一，由KHJ6.1型控制主机监测掘进工作面及其相关巷道里的甲烷浓度，当甲烷浓度达到报警值时，由KHJ6.1型控制主机发出信号作为报警器输入信号从而；产生声光的报警信号。

YSD130+本安型声级计2018.10.26型式批准证书型式批准证书号：2018S835-33警示语1、第一次使用仪器前,请仔细阅读说明书。

该产品的USB、AC、RS232接口禁止在非安全场所使用！2、用户不得自行更换该产品的零部件，应会同制造商共同解决运行中出现的故障，以杜绝损坏现象的发生。

3、产品的安装、使用和维护应同时遵守产品使用说明书、GB3836.13-1997“爆炸性气体环境用电气设备第13部分：爆炸性气体环境用电气设备的检修”、GB3836.15-2000“爆炸性气体环境用电气设备第15部分：危险场所电气安装、GB3836.16-2006爆炸性气体环境用电气设备第16部分：电气装置的检查和维护”和GB50257-1996“电气装置安装工程爆炸和火灾危险环境电力装置施工及验收规范”的有关规定4、危险场所严禁使用外接电源！5、不得随意改变本安电路和与本安电路有关的电器元件的规格参数！6、严禁使用本说明书规定以外的电池！不使用时，请将电池取出，以免电池漏液造成仪器损坏。

电池不在保修范围内。

7、测试传声器的膜片破损不在保修范围之内。

8、其它因使用不当造成的损坏不在保修范围之内。

目录1、概述 (1)1.1主要用途 (1)1.2防爆类型 (1)1.3使用范围与环境 (1)1.4主要配件 (1)1.4.1干电池 (1)1.4.2外接电源 (2)1.4.3AWA8731型传输线 (2)1.4.4USB数据线 (2)1.4.5AWA8711型防风罩 (2)2、主要技术性能 (2)3、完整结构及标称工作模式 (6)3.1接口和按键 (9)3.2关键零部件 (11)3.3标称工作模式 (11)4、使用方法 (12)4.1使用前的准备 (12)4.2风罩的使用 (12)4.3外接电源（禁止在危险区域使用） (12)4.4电池检查及更换 (13)5、校准 (14)5.2.1声校准 (14)5.2.2校准设置 (15)5.2.3校准记录列表显示 (16)6、为计量目的规定的信息 (17)7、配置1的操作说明 (18)7.1操作界面 (18)7.2A计权声压级测量 (19)7.3C、Z、B计权声压级测量 (19)7.4时间计权的选择 (19)7.5最大声级（Lmax）测量及取消 (19)7.6峰值声压级（Lpeak）测量 (19)7.7仪器设置 (20)7.7.1交流输出幅度的调节 (20)7.7.2交流输出用频率计权的选用 (21)7.7.3自动关机功能 (21)7.7.4超限报警功能 (21)7.7.5串行口波特率 (21)7.7.6保存仪器设置 (22)7.8仪器信息 (22)8、配置2的操作说明 (23)8.1操作界面 (23)8.1.1醒目测量界面 (23)8.1.2列表测量界面 (24)8.1.3统计分析界面 (24)8.2A计权声压级测量 (25)8.3C、Z、B计权声压级测量 (26)8.4时间计权的选择 (26)8.5峰值声压级（Lpeak）测量 (26)8.6仪器基本设置 (27)8.6.1交流输出幅度的调节 (27)8.6.2交流输出用频率计权的选用 (28)8.6.3自动关机功能 (28)8.6.4超限报警功能 (28)8.6.5串行口波特率 (28)8.6.6保存仪器设置 (29)8.7输出打印设置(需选配存储功能) (29)8.7.1输出接口 (29)8.7.2打印机（仅限在安全场所使用） (29)8.7.3测量结束 (29)8.7.4语言 (30)8.8仪器信息 (30)8.9数据调阅菜单（需选配存储功能） (30)8.9.1调阅数据 (30)8.9.2清除所有数据 (31)8.9.3打印所有数据 (32)9、配置3操作说明 (33)9.1主菜单 (33)9.2醒目测量界面 (33)9.3列表测量界面 (34)9.4设置1 (34)9.4.1设置1第1页 (34)9.4.2设置1第2页 (36)9.4.3设置1第3页 (37)9.4.4设置1第4页 (37)9.5设置2子菜单 (38)9.5.1启动设置 (39)9.5.2自动暂停/再启动设置 (42)9.5.3硬件设置 (42)9.5.4日历时钟调节 (45)9.5.5记录设置（选配） (45)9.5.6录音设置（选配） (46)9.6数据管理子菜单 (47)9.6.1数据调阅 (48)9.6.2总清数据 (49)9.6.3转为U盘模式 (50)9.7仪器信息 (50)10、数据打印操作说明 (52)11过载和欠量程指示 (55)12静电和射频的影响 (55)附录A：AWA14421型测试电容传声器在参考方向上的标称自由场响应 (56)附录B：在近似参考环境条件下声级计在参考方向上的标称自由场响应 (57)附录C：声级计在不同入射方向时的自由场响应 (58)附录D：装上SR35×60风罩后，在没有风时声级计在不同方向上的标称自由场响应 (59)附录E：在近似参考环境条件下仪器外壳的反射和传声器周围衍射典型影响 (60)附录F:名词术语 (61)1、概述YSD130+本安型声级计是一种数字化、模块化多功能声级计。

浅谈某煤矿职业卫生管理情况调查与评价摘要：根据相关规定，煤矿应委托具有相应资质的职业卫生技术服务机构，每年至少进行一次职业病危害因素检测，每三年进行一次职业病危害现状评价。

定期检测、评价结果应当存入本单位的职业病危害防治档案，向从业人员公布。

本文以某煤矿为例，从职业卫生管理方面进行简述，希望对从事相关工作的人员提供参考。

关键词：职业卫生；防治；职业病1 职业卫生管理组织机构及人员成立有职业病防治领导小组，办公室设在人力资源部，人力资源部部长任办公室主任，职业病防治领导小组负责职业卫生管理工作，配备1名专职人员。

2 职业病防治规划、实施方案及执行情况制定有《2019年职业病防治工作计划及实施方案》，其内容主要包括职业病防治规划：（1）职业病危害因素达标率90%以上；（2）作业场所职业病危害防护设施完好及警示标识设置率达到100%；（3）职业危害申报率达到100%；（4）员工防护用品发放率达到100%，正确使用率达到100%；（5）职工教育培训覆盖率100%；（6）规范职业病危害岗前告知和职业健康检查结果告知率达到100%；（7）进一步做好员工的职业健康体检工作，确保岗前、在岗及离岗体检率达到100%；（8）委托有资质的检测机构对矿井进行职业病危害因素检测工作，确保作业场所检测率达到100%，在主要作业场所职业危害警示标识覆盖率达到100%；（9）工伤保险覆盖率达到100%；（10）完善公司职业卫生管理体系，按照现行国家法律法规、标准及相关文件要求完善职业卫生管理制度和操作规程；（11）加强对岗前和离岗时职业健康体检的管理，优化入职和离岗的工作流程，实现岗前、离岗时职业健康体检率达到100%。

具体实施方案为：（1）加强职业病防治工作的领导，公司总经理担任领导小组组长，人力资源部负责人担任公司职业病危害防治工作小组办公室主任，负责领导、组织、协调、管理职业病防治工作。

各有关部门要履行工作职责，齐抓共管，确保职业病防治措施落实到位；（2）人力资源部下设职业病危害防治办公室，人力资源部内配备一名职业卫生专职管理人员，主要负责职业病危害防治及职业卫生管理等具体工作；（3）按照《职业病危害防治法》和《煤矿安全规程》、《煤矿作业场所职业病危害防治规定》的要求，切实搞好粉尘、噪音等治理工作；（4）认真做好粉尘、有毒有害气体、噪音等日常监测工作，同时按规定定期进行职业病危害因素的监测评价爱，并将检测结果及时公布；（5）做好上岗前、在岗期间和离岗时的职业健康检查工作，同时建立健全职工职业健康监护档案；（6）定期开展职业病危害知识的宣传教育和职业病危害培训工作，使职工充分了解作业场所的职业病危害因素及其控制措施，督促职工自觉遵守职业病危害防治法规和安全操作规程；（7）加强劳动防护用品的购置和发放管理；（8）做好职业病危害告知和工作场所危害警示工作。

b) 平均相对湿度：不大于95%（+25℃）；
c) 大气压力：80kPa～106kPa；
d) 无显著振动和冲击的场合；
e) 煤矿井下有甲烷和煤尘爆炸性混合物，但无破坏绝缘的腐蚀性气体的场合。
4.2.2报警器能承受的最恶劣的贮运条件
a) 高温：+60℃；
b) 低温：-40℃；
c) 平均相对湿度：95%（+25℃）；
4.3.2主要功能
当开关量输入端阻值≥90KΩ时，报警器显示绿色数码管箭头图形；当开关量输入端阻值≤300Ω时，报警器显示红色数码管汉字，内容为“正在行车，不准行人”，并伴有与字幕相同的语音提示。
4.4 电源波动适应能力
交流供电电压在额定供电电压的75%～110% 范围内波动时，报警器的电气性能应符合4.3的有关规定。
本标准的技术内容符合MT209-1990《煤矿通信、检测、控制用电工电子产品通用技术要求》的有关规定（抗干扰和可靠性除外）和MT210-1990《煤矿通信、检测、控制用电工电子产品基本试验方法》。
本标准的编写遵循了GB/T1.1-2009的有关规定。
本标准由淮南市润金工矿机电有限公司提出并负责起草。
d) 振动：50m/s2；
e) 冲击：500m/s2。
4.3电气性能
4.3.1主要技术指标
4.3.1.1工作电压：AC127V。
4.3.1.2输入视在功率≤100VA。
4.3.1.3响度：≥85dB（A）。
4.3.1.4报警时红色数码管汉字显示：“正在行车，不准行人”。黑暗处20m可见。
4.3.1.5开关量输入（本安）：1路开关量无源接点输入信号；当接点阻值≥90KΩ时对应逻辑“0”，当接点阻值≤300Ω时对应逻辑“1”。

陕西省府谷县中汇富能矿业有限公司（0.6Mt/a）煤炭资源整合项目职业病防护设施验收热害、噪声、职业中毒防治系统验收意见：一、建设情况1、有毒有害气体防治矿井采用主要通风机和局部通风机机械通风稀释和排出井下生产过程中产生的有毒有害气体。

在回风斜井出口附近设置2台FBCDZNo26/2×160型防爆轴流式通风机（一用一备）为井下通风系统提供机械动力，总回风量4112m3/min。

在调度中心安装KJ76X型矿井安全监控系统，分站11个，安装各类传感器58台。

其中，瓦斯传感器18台，一氧化碳传感器20台，二氧化碳传感器2台，风速传感器2台，烟雾传感器2台，水位传感器2台，负压传感器1个，温度传感器10台，氧气传感器7台，粉尘传感器3台等。

有毒气体监测使用8台CD4型便携式多参数测定器（氧气、甲烷、一氧化碳、硫化氢），15台便携式甲烷检测报警仪。

多种气体检测器（DQJ-50型）配一氧化碳、硫化氢、氨气、二氧化硫、氮氧化物检定管。

日常监测地点包括：井下采、掘工作面，井下运输及地面生产系统等。

本项目对14201综采工作面采煤机司机、刮板机司机、顺槽皮带司机；10202主运顺槽综掘工作面掘进机司机、顺槽皮带机司机，14202辅运顺槽掘进机司机、顺槽皮带司机，井下运输大巷皮带司机，机修车间机修工，锅炉房司炉工等10个工作地点接触的一氧化碳、二氧化碳、二氧化硫、硫化氢、一氧化氮、二氧化氮、二氧化锰进行了检测，并对接触这些化学物质的工种进行了时间加权平均浓度进行了计算，结果表明，上述工种接触的一氧化碳、二氧化碳、二氧化硫、硫化氢、一氧化氮、二氧化氮、二氧化锰均符合职业接触限值。

机修车间检测臭氧1个工作地点、生活区锅炉房检测氢氧化钠1个工作地点，检测结果表明，均符合职业接触限值。

2、噪声、防振动防治（1）14201综采工作面转载机设有密闭罩，转载机下方设有橡胶垫减振基座。

驱动机电动机下方设有减振基座。

高噪声设备集中布置在皮带输送机顺槽内，乳化液泵、喷雾泵、排水泵等设备均安装于移变列车上，移变列车安装减震装置，一定程度上起到了减震降噪的作用。

2
YSD130 噪声分析仪使用说明书
防爆标志：Exib IIB T4 Gb
图形
图 4-1 电池更换方法 ...................................12 图 5-1 校准子菜单 .....................................13 图 5-2 传声器声校准 ...................................14 图 5-3 校准设置 .......................................14 图 5-4 校准记录列表显示 ...............................15 图 7-1 主界面 .........................................17 图 7-2 醒目界面 .......................................17 图 7-3 列表界面 .......................................18 图 7-4 列表界面 .......................................19 图 7-5 设置 1 第 2 页 ...................................20 图 7-6 设置 1 第 3 页 ...................................21 图 7-7 设置 1 第 4 页 ...................................22 图 7-8 设置 2 第 1 页 ...................................22 图 7-9 设置 2 第 2 页 ...................................23 图 7-10 设置 2 第 3 页 ..................................23 图 7-11 启动设置 ......................................23 图 7-12 定时启动 ......................................24 图 7-13 按键启动 ......................................24 图 7-14 等间隔启动 ....................................25 图 7-15 超限启动 ......................................25 图 7-16 连续启动 ......................................26 图 7-17 暂停/再启动设置 ...............................27 图 7-18 硬件设置 ......................................27 图 7-19 日历时钟调节 ..................................30 图 7-20 记录设置 .......................................30

2
YSD130 噪声分析仪使用说明书
防爆标志：Exib IIB T4 Gb
图形
图 4-1 电池更换方法 ...................................12 图 5-1 校准子菜单 .....................................13 图 5-2 传声器声校准 ...................................14 图 5-3 校准设置 .......................................14 图 5-4 校准记录列表显示 ...............................15 图 7-1 主界面 .........................................17 图 7-2 醒目界面 .......................................17 图 7-3 列表界面 .......................................18 图 7-4 列表界面 .......................................19 图 7-5 设置 1 第 2 页 ...................................20 图 7-6 设置 1 第 3 页 ...................................21 图 7-7 设置 1 第 4 页 ...................................22 图 7-8 设置 2 第 1 页 ...................................22 图 7-9 设置 2 第 2 页 ...................................23 图 7-10 设置 2 第 3 页 ..................................23 图 7-11 启动设置 ......................................23 图 7-12 定时启动 ......................................24 图 7-13 按键启动 ......................................24 图 7-14 等间隔启动 ....................................25 图 7-15 超限启动 ......................................25 图 7-16 连续启动 ......................................26 图 7-17 暂停/再启动设置 ...............................27 图 7-18 硬件设置 ......................................27 图 7-19 日历时钟调节 ..................................30 图 7-20 记录设置 .......................................30

TS130地下金属探测器主要技术参数最大探测深度：1.8米操作方式：地平衡/识别主振频率：460.18KHZ±2KHZ信号频率：450HZ±10HZ功耗：0.6W电源：DC9W仪器各控制键说明一、按钮在仪表下方有一个按钮，它的作用十分重要，在仪器的调整、工作过程中，经常要按下和放松按钮。

通过按、放按钮之后，机内的记忆电路会自动记下所调整的工作状态。

如果忘记按、放按钮，势必影响探测深度。

二、调谐器旋钮调谐器的作用是调出“临界声”。

把调谐器由左边顺时针旋转，首先开通了电源开关，随着继续向右旋转，声音从无到有，从小到大。

在探测时，应该调到一种轻微的“嗡嗡”色和那个，声音是很小的，只要能勉强听到就行了，这就是“临界声”。

只有调到这种微弱的响声时，仪器才具有最高的灵敏度，若是把“临界声”调得太大或根本没调出声音，仪器的灵敏度都会降低。

在调“临界声”之前，一定要按下按钮，调好之后再松开按钮。

如果在探测过程中，“临界声”逐渐增大或减少消失，就按放一下按钮使“临界声”恢复之后再探测。

仪器使用完毕之后，把调谐器向反时针方向旋转拧到左边尽头关掉电源，千万不要让仪器开着电源空置。

三、操作方式开关操作方式开关有两个档位，一个是地平衡，另一个是识别。

把开关拨向地平衡档，仪器对所有的金属都会发出响声，而且能拍出“矿化反应”的影响。

若把开关拨向识别档，仪器可以区分不同类型的金属。

四、工作调节旋钮工作调节旋钮时配合操作方式开关使用的，它周围标有0-10的刻度。

在地平衡操作时，通过调节这个旋钮可以排除“矿化反应”。

在识别操作方式时，用它来区分不同类型的金属。

五、耳机插孔TS-130仪器可以配插耳机，插上耳机之后，喇叭响声中断，操作人员可以从二级听到声音，以便于在嘈杂的环境中或夜间操作。

金属探测方法TS-130探测器的操作有如工兵探雷，探测时，探头保持与地面10-15厘米的距离，在地面上平行移动。

探头不要抬得过高，以免实际的探测深度下降。

2018.6.5
10:20-11:30
82，5
2
监测点2
2018.6.5
10:20-11:30
3
监测点3
2018.6.5
10:20-11:30
噪声监测记录
6月份
槐树峁煤矿
粉尘检测仪型号：CCHZ-1000防爆测尘仪
2台
噪声检测仪型号：YSD-1301台(井下)
GM1353 1台（地面）
9:00-10:00
84.2
平均值
噪声监测记录表
槐树峁煤矿噪声监测记录表
编号
002
监测地点
综采工作面采煤机
监测日期
2018.6.5
监测仪器型号
YSD-130
序号
监测区域
测试日期
测试时间
监测值（dB（A）
监测人
1
监测点1
2018.6.5
10:20-11:30
82.3
2
监测点2
2018.6.5
10:20-11:30
82.5
3
监测点3
2018.6.5
10:20-11:30
84
平均值
噪声监测记录表
槐树峁煤矿噪声监测记录表
编号
003
监测地点
综采工作面乳化泵
监测日期
2018.6.5
监测仪器型号
YSD-130
序号
监测区域
测试日期
测试时间
监测平均值
（dB（A）
监测人
1
监测点1
2018.6.5
10:30-11:40
78
2
监测点2
噪声监测记录表
槐树峁煤矿噪声监测记录表

49O2标气（1.4L带瓶） 1.4L50O2标气（4L带瓶）4L51纯甲烷标气（4L带瓶）4L52氮气标气（4L带瓶）（纯氮）4L5354AZF-01呼吸性粉尘采样器AZF-0155AZF-02呼吸性粉尘采样器AZF-0256CCX2.0(A)个体呼吸性粉尘采样器CCX2.0(A)57CCZ20呼吸性粉尘采样器CCZ2058MD-1粉尘粒度分析系统MD-159GCG500(A)粉尘浓度传感器GCG500(A)[1320-6056-416] 60CCGZ-1000直读式测尘仪CCGZ-100061SGS双功能高压水表SGS62YSD130煤矿用噪声检测仪YSD13063GSD130煤矿用噪声传感器GSD13064YWSD50/100煤矿用温湿度检测仪YWSD50/10065GUY1.2煤矿用投入式液位传感器GUY1.266GWSD50/100煤矿用温湿度传感器GWSD50/10067GLP20/20-40(A)矿用本安型流量压力传感器GLP20/20-40(A)68GLW25/10矿用本安型流量传感器GLW25/1069GNC7矿用本安型乳化液浓度传感器GNC770CSD20M 矿用本安型煤样水分测定仪CSD20M-023-6772-327371DF20/10隔爆型电磁阀DF20/1072DF20/7隔爆型电磁阀DF20/773DF20K/7隔爆型电磁阀DF20K/774DF25/20矿用隔爆型电磁阀DF25/2075DF-Ⅲ煤层注水等量分流器DF-Ⅲ76GCQ-12高压水质过滤器GCQ-1277GCQ-3高压水质过滤器GCQ-378GCQ-7高压水质过滤器GCQ-779GHG5矿用本安型火焰传感器GHG580CSD20M矿用本安型煤样水分测定仪CSD20M81WM-A快速水分测定仪WM-A8283瓦斯治理设备WTC84WGCB瓦斯抽放管道气体参数测定仪WGCB85TWY突出危险预报仪TWY86GYH25型矿用氧气传感器GYH2587WFC-2瓦斯放散初速度自动测定仪WFC-288WFC-2瓦斯放散初速度自动测定仪(含主机及辅助设备)WFC-289WFC-2瓦斯放散初速度自动测定仪其它辅助设备WFC-290WTC瓦斯突出参数仪(TEL)WTC(1350-8370-510)91GD4型瓦斯抽放多参数传感器GD492GD4型瓦斯抽放多参数传感器（含除湿装置）GD493GLW20型液体流量传感器DN409495CTH1000型一氧化碳测定器CTH100096CLH100型硫化氢测定器CLH10097CYH25型氧气测定器CYH2598KJ90-F8(J)井下分站KJ90-F8(J)99KJ251-F8(J)人员定位分站KJ251-F8(J)100KJF210B(J)读卡器（双向型）KJF210B(J)101GJG100H(A)红外甲烷传感器GJG100H(A)102GRG10H(A)二氧化碳传感器GRG10H(A)103KJJ103(J)环网交换机KJJ103(J)104KDWF3(J)矿用直流稳压电源KDWF3(J)105KJJ103(G)地面环网交换机KJJ103(G)106CST-QCL气体预处理装置CST-QCL107CST-S2220-NO2（塑钢频率）有毒有害气体检测变送器CST-S2220-NO2108KJJ103B(J)光端交换机（井下）KJJ103B(J)109KJJ103B(G)光端交换机（地面）KJJ103B(G)110GEDH20矿用一般型二氧化氮传感器GEDH20111GTH1000矿用一般型一氧化碳传感器GTH1000112KJ90-F1矿用一般型监控分站KJ90-F1113KJ251-F1矿用一般型人员管理分站KJ251-F1114115光干涉甲烷测定器CJG10116CJG10智能光干涉甲烷测定器CJG10X117AJH-3氧气呼吸器校验仪AJH-3118JY-1氧气呼吸器校验仪JY-1119JY-1氧气充填泵YC-1120DHX9.6L（A）便携式照明灯DHX9.6L（A）121YHYS4/50矿用本安型夜视仪YHYS4/50122HDX5160XZM多功能集成式充气发电照明车HDX5160XZM123ZZF660灾区有毒有害气体智能排放系统ZZF660124125ZHS1790本安型数码照相机ZHS1790[-23-6772-3273] 126BYQ-S防爆摄像仪BYQ-S127PIS防爆摄录取证仪PIS128ZWSJ-A隧道瓦斯监控装置ZWSJ-A129YLY2.8矿用本安型音频记录仪YLY2.8130DHX3.6LS(A)矿用本安型LED照明灯DHX3.6LS(A)131DTC-150/36防爆地质超前探测仪DTC-150/36132DXH3.3/8.4矿用本安型电源DXH3.3/8.4133DXEH矿用浇封兼本安型电源DXEH134YCS50矿用瞬变电磁仪YCS50135KJH12矿用本安型计算机KJH12136EXcam1600防爆数码照相机（化工类）EXcam1600137KBA3.6矿用本安型摄录仪KBA3.6138ZKG300矿用钻孔随钻监测装置ZKG300139140DGC型瓦斯含量直接测定装置DGC－Ⅰ141ZCY-Ⅱ型钻孔引射取样装置ZCY-Ⅱ142HCA-Ⅰ高压容量法吸附装置HCA-Ⅰ143MJC型煤的坚固性系数（f值）测定装置MJC144YJJ100携带式激光测距仪YJJ100145CS2B(A)型半导体制冷除湿装置CS2B(A)146BC-Ⅰ型变形测定仪BC-1147GJJ50矿用本安型激光测距传感器GJJ50148YLY18W瓦斯抽放用弯管流量检测仪YLY18W149GHZ500B 矿用火焰传感器GHZ500B150GPD100B矿用压力传感器GPD100B151ZWC型钻孔瓦斯涌出初速度测定装置ZWC-2152153JCB4便携式甲烷检测报警仪JCB4154CJB100(A)全量程甲烷检测报警仪CJB100(A)(0～100)%CH4 155地面汽水分离器[-135********-] WPPS 156CZ4/25(B)甲烷氧气两参数测定器CZ4/25(B)157CZ（Ｃ）多参数测定器CZ（Ｃ）158YHW200矿用本安型温度监测仪YHW200159YSZ160-T矿用本安型钻孔深度测量仪探头YSZ160-T160GJC4C(A)隔爆兼本质安全型车载式甲烷传感器QQ-2050469717161KDW127/24J矿用隔爆兼本安稳压电源KDW127/24J162DJ10/24Y-Z矿用本安型移动式甲烷断电仪主机DJ10/24Y-Z163井下汽水分离器QQ-2050469717164KXZ24W矿用无线信号收发器KXZ24W165DC-5充电器DC-5166KXB24矿用本安型声光报警器KXB24167KJF127矿用隔爆兼本安型阀门控制器KJF127168AZJ-2000便携式甲烷检测报警仪AZJ-2000(1320-605-6416) 169GLC400本安型明渠流量仪GLC400170FYF3(A)新矿用遥控器FYF3(A)171FYF20遥控发送器FYF20172CWH600矿用本安型红外测温仪CWH600173YHJ256矿用本安型数据记录仪YHJ256174YSZ160矿用本安型钻孔深度测量仪YSZ160。

煤矿井下局部通风机消音降噪的研究与应用煤矿行业职业病危害防治越来越受到人们的重视，新版《煤矿安全规程》第六百五十七条规定“作业人员每天连续接触噪声时间达到或者超过8小时，噪声声级限值为85dB（A）”；第六百五十九条规定“应当优先选用低噪声设备，采取隔声、消声、吸声、减振、减少接触时间等措施降低噪声危害”。

针对煤矿井下使用的局部通风机工作时产生的噪音超标，危害现场工作人员的身体健康和工作安全，研究设计了一种消音降噪装置，该装置加工简单，体积小，安装方便。

标签：煤矿；局部通风机消音降噪；研究与应用0 引言煤矿用隔爆型压入式对旋轴流局部通风机（以下简称局部通风机或风机）是向井下掘进头面提供新鲜空气，吹散有毒有害气体，降低温度，改善工作环境的必要设备，安设在井下运输大巷、采区轨道坡、石门车场等处（为节省空间，用锚杆吊挂在巷道顶板上），这些地点都是人员工作活动较集中的地方；风机全天24小时工作，只要掘进巷道没有贯通或密闭，风机就不能停止；一个矿井有多少掘进头面就有多少组风机在运转。

所以煤矿井下局部通风风机产生的噪音污染是地点多、时间长、危害大。

为减少风机噪音对工作人员的危害，改善工作环境，保护工作人员的身心健康。

本文以常用的FBDN06.0/2*18.5kW 型局部通风机为研究试验对象，研究分析了局部通风机噪音产生的过程、原因，提出解决防治措施，并对降噪效果进行了试验验证。

1 局部通风机的噪音特点与危害局部通风风机产生的噪音属低频噪音，且因井下空间狭小，声波不能很好的扩散，人员处在风机噪声环境下一个班（8个小时），就会耳鸣头痛、心烦意乱、听力暂时下降，对工作产生厌倦情绪；长期待在这种环境下，会对人的听力造成不可恢复的损伤，而且还会对人的心血管系统、神经系统、内分泌系统造成不良影响，科学家研究证实，长期在噪音较大的环境下，易患高血压、心脏病，专家称噪音污染为“致人死命的慢性毒药”。

2 局部通风机噪音现状我们用一台FBDN06.0/2*18.5KW 型新局部通风机为试验对象，用的噪声检测仪型号：YSD130。

YSD130矿用本安型型噪声分析仪执行标准
YSD130矿用本安型型噪声分析仪执行标准
YSD130型噪声分析仪具有较高级别的防爆等级,温度组别达到T4，可在矿井外的爆炸性气体环境中使用，如符合条件的石油、化工、油库、钢铁、焦化等场所；也可用于各种机器、车辆、船舶、电器等工业噪声测量。

执行标准和特点：
◆ GB/T3785.1—2010 /IEC61672-1:2013 声级计2级标准
◆ GB/T 3241—2010 /IEC 61260-1:2014 滤波器2级标准
◆ GB/T 15952—2010/IEC 61252:2017 个人声暴露计标准
◆符合2级声级计标准
◆是一种数字化、模块化多功能声级计
◆安全性能符合GB3836.1—2010、GB3836.4—2010的有关规定
◆可靠性高、稳定性好、动态范围宽、无需切换量程、测量方便
◆本安型防爆证书（Exib IIB T4 Gb）、矿用本安型防爆证书（Exib I Mb）
技术参数：。

声环境质量自动监测系统需求说明一、项目概况为进一步推进功能区声环境质量自动监测，加强噪声监测及应用，推进噪声监测领域数字化转型，有力支撑噪声污染防治工作。

现根据我区实际情况，计划新增四个功能区声环境质量自动监测系统，系统包含环境噪声自动监测子站（包含OCT分析模块、录音模块、通信模块、生源定位模块等）、气象六参数、卫星定位模块、相关配套设备等，以及全托管运行维护3年。

二、需求清单三、采购内容具体技术要求1.环境噪声自动监测子站1.1仪器（整机）应满足GB/T 3785.1对1级声级计的要求。

1.2噪声监测子站整机（含带风罩的户外传声器）需符合HJ 906-2017《功能区声环境质量自动监测技术规范》、HJ 907-2017《环境噪声自动监测系统技术要求》以及JJG 1095-2014《环境噪声自动监测仪检定规程》或JJG 778-2019《噪声统计分析仪》要求（二者至少有一个）。

1.3传声器频率范围：10Hz-20kHz。

1.4测量范围：测量下限29dB，测量上限140dB。

1.5户外传声器指向性：支持0度和90度。

1.6在风速10m/s时，传声器风罩防风能力大于30dB，传声器风罩在风速30m/s 时应不损坏。

1.7频率计权：A、C、Z 计权，可软件切换设置。

1.8数据保存：现场可存不少于90天的数据。

1.9扩展性：具有气象监测、车流量监测与视频监控、卫星定位等扩展功能。

1.10噪声监测子站每天的数据采集率应大于95%。

1.11使用寿命：≥10年。

1.12当电力出现故障时可保证仪器通过电源模块供电，供电时长不小于24小时。

1.13采用4G无线通讯，支持公网、专网的传输。

1.14通信协议符合HJ212-2017《污染物在线监控(监测)系统数据传输标准》。

1.15数据安全：经过渗透测试，无安全漏洞。

1.16所投的环境噪声自动监测系统在高温（65摄氏度）的环境下的测量误差小于1.5dB。

1.17系统自动校准：系统应具有远程自检功能，自检时应包括传声器、前置级、噪声监测子站主机，自检结果应与声校准器校准偏差不超过0.5dB。
