数控车床编程与操作-编程练习题

任务一数控车床基本操作一、填充题1．ALTER键是键，DELTE键是键。

2．CAN键是键，SHIFT键是键。

3．EOB键是键，POS键是键。

4．PROG键是键，OFSET键是键。

5．RESET键是键，INPUT键是键。

6．AUTO键是键，EDIT键是键。

7．MDI键是键，REF键是键。

8．JOG键是键，HNDL键是键。

9．数控车床开机后一般都需要。

10．数控车床回机床参考点后，其机械坐标值显示为。

11．数控车床报警显示页面键是。

二、判断题1．CAN键是程序段结束换行键。

2．信息页面键一般用于查看报警信息。

3．按REST复位键后，数控机床将停止一切动作。

4．MDI是回参考点工作方式。

5．回机床参考点是在AUTO模式下进行的。

6．机床锁住键可使数控机床各坐标轴不运动。

7．按下空运行键后，数控机床各坐标轴将不运动。

8．当数控车床失去对机床参考点记忆时，必须进行返回参考点操作。

9．数控机床回参考点的目的就是为了建立机床坐标系。

10．解除紧急停止状态后，数控机床需要重回机床参考点。

11．机床参考点就是机械原点。

12．输入程序时应先输入程序名。

13．程序名相同也可输入数控系统。

14．数控机床开机与关机的次序是一样的。

三、选择题1．法那科系统数控面板中替换键是。

A．ALTER B．INSERT C．OFFSET D．DELETE2．法那科系统数控面板中设置刀具参数的键是。

A．PROG B．POS C．OFFSET D．SYSTM3．法那科系统数控面板中AUTO是。

A．手动方式 B．回参考点方式 C．编辑方式 D．自动方式4．法那科系统数控面板中打开数控程序的按钮是。

A．PROG B．POS C．OFFSET D．SYSTM5．法那科系统数控面板中“HNDL”是。

A．手摇轮方式 B．手动方式 C．回参考点方式 D．自动工作方式6．以下按键为回参考点方式的是。

A．AUTO B．REF C．JOG D．MDI 7．“EDIT”键表示的工作方式是。

数控机床操作和编程练习题和答案一、填空题1．操作面板一般有、机床操作面板。

2．数字控制系统简称NC系统，计算机控制系统简称系统。

3．请写出下列常用缩写的英文全称：CNC4．RS232主要作用是用于程序的。

5．车床的刀具号T0101，前面两位数字表示________，后面两位数字表示刀具补偿号。

6．G49用来取消刀具________补偿。

7．G40用来取消刀具补偿。

8．在车床上表示X坐标值，通常采用________编程。

9．插补指令分顺时针G02和逆时针G03。

10．指令“G04 X-”中，X值的含意是时间，不是坐标。

11. 数控机床的Z轴一般和主轴轴线重合或平行, 正方向以刀具工件方向为准。

12．数控程序编制中，尺寸系统有绝对值编程，值编程和混合编程。

13、圆弧插补需要指定插补平面，用G17/G18/G19指令。

默认指令一般为，可不写。

14、切入点是刀具可以由此直接进入切削的刀具位置点。

一般要求刀具切削表面反向延长线或切入工件。

15、返回参考点有和自动返回参考点两种。

16、数控机床通电后，必须首先寻找机床参考点，即，使各坐标轴均返回各自的参考点，从而确定了机床坐标系后，才能进行其他操作。

17．车床加工时，刀具的换刀点通常设置在工件的位置，以免和工件发生碰撞。

18、G代码中的指令，只在所在程序段中有效。

19、进给速度是刀具向工件进给的相对速度，有两种单位即和mm/r，可以分别用G98和G99指令来指定。

20、接通恒线速控制用G96指令，取消恒线速控制用指令。

21、通过旋转机床面板上的转速倍率开关，可在不停机主轴旋转中调节主轴。

22．FANUC系统内M98常被用来表示。

23、G92指令是通过程序来设定工件坐标系的，且只是设定加工坐标系，和当前的刀具位置有关，而任何动作。

24、G50指令是通过程序来设定的，用G50指令对刀结束后，在加工前，刀具必须停在程序指定的坐标值的位置。

25、当数控系统具有刀具半径补偿功能时，CNC系统是根据零件程序和刀具半径（刀心离开工件轮廓的距离），自动计算轨迹，完成对零件的加工的。

数控机床编程试题一、判断题1、数控机床一般由输入输出设备、数控装置、伺服系统、机床本体组成。

（）2、绝对坐标系当中坐标值一般为负，相对坐标系当中坐标值为正。

（）3、M03表示主轴正转启动，M30表示程序结束。

（）4、G41为刀具右补偿，G42为刀具左补偿。

（）5、用G02、G03编程时，当圆弧小于或等于180度时，圆弧半径表示用-R，当圆弧大于180度时，圆弧半径表示用+R。

（）6、 G98指令使刀具返回原始平面，G99指令使刀具返回初始点。

（）7、切削用量的三要素为被吃刀量，进给量，主轴转速。

（）8、子程序只能采用相对坐标的方法来编程。

（）9、G01指令既可以双坐标联动插补，又可以三坐标联动插补。

（）10、加工中心常用刀库有鼓轮式刀库和链式刀库两种，其中链式刀库容量大。

（）二、选择题1、数控机床工作时，当发生任何现象需要紧急处理时应启动（）。

A 暂停功能 B程序停止功能 C急停功能 D直接关掉电源2、通常数控系统处直线插补外还有（）。

A圆弧插补 B抛物线插补 C正弦插补 D二次曲线插补3、数控加工中，刀具补偿的作用是（）。

A简化编程，直接编出道具中心的轨迹。

B提高程序计算精度。

C刀具中心轨迹可以用工件轮廓编程算出。

D以上说法都不正确。

4、数控车床在开机后，必须进行回零操作，使X、Z各坐标轴运动回到（）。

A机床零点 B编程原点 C工件零点 D坐标原点5、程序“D01 M98 P1001”的含义是（）。

A调用P1001子程序B调用O1001子程序C调用P1001子程序，且执行子程序时用01号刀具半径补偿D调用O1001子程序，且执行子程序时用01号刀具半径补偿6、数控车床在操作过程中出现警报，若要消除警报需要按（）键。

A RESETB HELPC INPUTD CAN7、数控机床最适合（）零件的生产。

A单件 B小批 C中小批 D大批8、粗加工时为了提高生产效率，选用切削用量时，应首先选用较大的（）。

数控车床编程与操作-编程练习题(总89页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--数控车削加工技术练习题共27题2目录第五章数控车削加工技术入门................................... 错误!未定义书签。

§5-1 数控车削技术(入门)实例（一）...................... 错误!未定义书签。

§5-2 数控车削技术(入门)实例（二）....................... 错误!未定义书签。

§5-3 数控车削技术(入门)实例（三）....................... 错误!未定义书签。

§5-4 数控车削技术(入门)实例（四）....................... 错误!未定义书签。

§5-5 数控车削技术(入门)实例（五）....................... 错误!未定义书签。

§5-6 数控车削技术(入门)实例（六）....................... 错误!未定义书签。

§5-7 数控车削技术(入门)实例（七）....................... 错误!未定义书签。

§5-8 数控车削技术(入门)实例（八）....................... 错误!未定义书签。

§5-9 数控车削技术(入门)实例（九）....................... 错误!未定义书签。

§5-10数控车削技术(入门)实例（十）....................... 错误!未定义书签。

第六章数控车削中级加工技术................................... 错误!未定义书签。

§6-1 数控车削(中级)加工实例(一) ......................... 错误!未定义书签。

数控编程与操作试题（答案）一、填空题1、数控机床实现插补运算较为成熟并得到广泛应用的是直线插补和圆弧插补。

2、数控机床中的标准坐标系采用_笛卡儿直角坐标系_，并规定__增大__刀具与工件之间距离的方向为坐标正方向。

3、在轮廓控制中，为了保证一定的精度和编程方便，通常需要有刀具长度和半径补偿功能。

4、为了提高加工效率，进刀时，尽量接近工件的切削开始点，切削开始点的确定以不碰撞工件为原则。

5、数控编程描述的是刀尖点的运动轨迹，加工时也是按刀尖对刀。

20、合适加工中心的零件形状有平面、曲面、孔、槽等6、在返回动作中，用G98指定刀具返回_初始平面_；用G99指定刀具返回_R点平面_。

7、除换刀程序外，加工中心的编程方法和普通数控机床相同二、判断题1、通常在命名或编程时，不论何种机床，都一律假定工件静止刀具移动。

（√）2、数控机床加工过程中可以根据需要改变主轴速度和进给速度。

（√）3、同一工件，无论用数控机床加工还是用普通机床加工，其工序都一样。

（某）4、数控车床加工球面工件是按照数控系统编程的格式要求，写出相应的圆弧插补程序段。

（√）5、数控车床的刀具功能字T既指定了刀具数，又指定了刀具号。

（某）6、数控机床的编程方式是绝对编程或增量编程。

（某）7、于某Y平面执行圆弧切削的指令，可写成G17G02某_Y_R_F_；。

（√）8、程序指令G90G28Z5.0；代表Z轴移动5㎜。

（某）9、程序G01某40.0Y20.0F100.0.，刀具进给到（40，20）点，某、Y两轴均以每分钟100㎜的进给率进给。

（某）10、指令G43、G44、G49为刀具半径左、右补正与消除。

（某）三、选择题1、数控机床主轴以800转/分转速正转时，其指令应是（A）。

A、M03S800B、M04S800C、M05S8002、各几何元素间的联结点称为（A）。

A、基点B、节点C、交点3、G41指令的含义是（D）A、直线插补B、圆弧插补C、刀具半径右补偿D、刀具半径左补偿4、数控机床的T指令是指（D）A、主轴功能B、辅助功能C、进给功能D、刀具功能5、执行下列程序后，镗孔深度是（A）G90G01G44Z-50H02F100（H02补偿值2.00mm）A、48mmB、52mmC、50mm6、数控车床在加工中为了实现对车刀刀尖磨损量的补偿，可沿假设的刀尖方向，在刀尖半径值上，附加一个刀具偏移量，这称为（B）。

数控加工编程与操作期末试卷（一）一判断题(每题1分,共10分)1.直线控制系统和点位控制系统相同，都是保证点到点之间的路径是直线。

（）2.判断刀具磨损，可借助观察加工表面之粗糙度及切削的形状、颜色而定。

（）3.内孔车刀的刀柄，只要能适用，宜选用柄径较粗的。

( )4.切削中，对切削力影响较小的是前角和主偏角。

（）5.在可能情况下，铣削平面宜尽量采用较大直径铣刀。

（）6.数控车床的刀具补偿功能有刀尖半径补偿与刀具位置补偿。

（）7.恒线速控制的原理是当工件的直径越大，工件转速越慢。

( )8.当数控加工程序编制完成后即可进行正式加工。

（）9.程序段的顺序号，根据数控系统的不同，在某些系统中可以省略的。

( )10.非模态指令只能在本程序段内有效。

（）二填空题(每空1分,共20分)1.走刀路线是指加工过程中，点相对于工件的运动轨迹和方向。

2.镜像功能指令 G24，G25。

建立镜像，由指令坐标轴后的坐标值指定镜像位置, 指令用于取消镜像。

3.建立或取消刀具半径补偿的偏置是在指令的执行过程中完成的。

4.?数控机床进给系统减少摩擦阻力和动静摩擦之差，是为了提高数控机床进给系统的。

5.机床夹具按专门化程度分类可分为通用夹具、、组合夹具。

6.车削细长轴时，为了避免振动，车刀的主偏角应取。

7.刀具切削部分的材料应具备如下性能；高的硬度、、、。

8.进给量的单位有 mm/r和mm/min其指令分别为和。

9.数控机床按控制运动轨迹可分为点位直线控制和等几种。

按控制方式又可分为,和半闭环控制等。

10.影响刀具寿命的主要因素有；工件材料、、。

三选择题(每题2分,共30分)1.闭环控制系统的位置检测装置装在（）。

（A）传动丝杠上；（B）伺服电动机轴上；（C）机床移动部件上；（D）数控装置中。

2.数控机床切削精度检验（），对机床几何精度和定位精度的一项综合检验。

（A）又称静态精度检验，是在切削加工条件下；（B）又称动态精度检验，是在空载条件下；（C）又称动态精度检验，是在切削加工条件下；（D）又称静态精度检验，是在空载条件下。

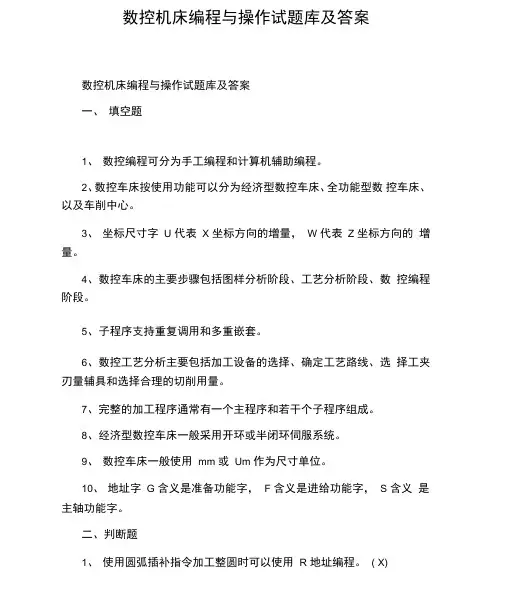

数控机床编程与操作试题库及答案数控机床编程与操作试题库及答案一、填空题1、数控编程可分为手工编程和计算机辅助编程。

2、数控车床按使用功能可以分为经济型数控车床、全功能型数控车床、以及车削中心。

3、坐标尺寸字U 代表X 坐标方向的增量，W 代表Z 坐标方向的增量。

4、数控车床的主要步骤包括图样分析阶段、工艺分析阶段、数控编程阶段。

5、子程序支持重复调用和多重嵌套。

6、数控工艺分析主要包括加工设备的选择、确定工艺路线、选择工夹刃量辅具和选择合理的切削用量。

7、完整的加工程序通常有一个主程序和若干个子程序组成。

8、经济型数控车床一般采用开环或半闭环伺服系统。

9、数控车床一般使用mm 或Um 作为尺寸单位。

10、地址字G 含义是准备功能字， F 含义是进给功能字，S 含义是主轴功能字。

二、判断题1、使用圆弧插补指令加工整圆时可以使用R 地址编程。

( X)2, 判断数控车床的' 坐标轴方向时，规定刀具远离工件方向为负。

(X)3、手工编程由于效率很低已经被淘汰，目前广泛使用自动编程。

X)4、刀具圆弧左补偿指令代码为G43。

(X)5、子程序可以多重嵌套。

(J)6、数控车床的主要加工对象是回转类零件。

( J)7、经济型数控车床的刀架一般是后置的。

( X)8、车削中心部分机床带有刀库和自动换刀装置。

( V)9、地址字T 代表行号标识，通常后跟四位数。

( X)10、螺纹刀对刀时目测设定即可。

( J)三、选择题1、数控车床主轴轴线方向为( B)AX 轴BZ 轴CY 轴2、全功能数控车床采用倾斜式导轨的目的主要是为了( B)A 提高机床刚度B 便于排屑C 方便装夹工件3、下列地址字中，(C)不表示坐标尺寸字A. WB. RC. F4、下列指令中，(B)不代表程序结束。

A. M02B. M98C. M305、刀尖圆弧半径左补偿使用(B)指令。

A. G40B. G41C. G426、以机床原点为坐标原点的坐标系称为( A)A 机床坐标系B 编程坐标系C 增量坐标系7、编程原点的选择原则不包括( C)A 选在变于检查的位置B 选在便于计算的位置C 不能选在设计基准上8、90。

数控加工编程与操作习题集一、选择题1、数控系统之所以能进行复杂的轮廓加工,就是因为它具有( C )。

A)位置检测功能 B)PLC功能C)插补功能D)自动控制2、数控编程人员在数控编程与加工时使用的坐标系就是( C )。

A)右手直角笛卡尔坐标系 B)机床坐标系 C)工件坐标系D)直角坐标系3、在编制加工中心的程序时应正确选择( D )的位置,要避免刀具交换时与工件或夹具产生干涉。

A)对刀点B)工件原点C)参考点 D)换刀点4、一般而言,增大工艺系统的( A )才能有效地降低振动强度。

A)刚度B)强度C)精度D)硬度5、( A )就是指机床上一个固定不变的极限点。

A)机床原点B)工件原点C)换刀点D)对刀点6、数控机床的旋转轴之一B轴就是绕( B )直线轴旋转的轴。

A)X轴B)Y轴C)Z轴D)W轴7、机床坐标系判定方法采用右手直角的笛卡尔坐标系。

增大工件与刀具距离的方向就是( B )。

A)负方向B)正方向C)任意方向D)条件不足不确定8、加工中心用刀具与数控铣床用刀具的区别( A )。

A)刀柄B)刀具材料C)刀具角度D)拉钉9、选择数控机床的精度等级应根据被加工工件( A )的要求来确定的。

A)关键部位加工精度B)一般精度C)长度D)外径10、下列哪项工作不属于数控编程的范畴( D )。

A)数值计算B)键入程序、制作介质C)确定进给速度与走刀路线D)对刀、设定刀具参数11、ISO标准规定增量尺寸方式的指令为( B )。

A) G90 B) G91 C) G92 D)G9312、沿刀具前进方向观察,刀具偏在工件轮廓的左边就是 B 指令,刀具偏在工件轮廓的右边就是( C ) 指令。

A) G40 B) G41 C) G4213、刀具长度正补偿就是( A) 指令,负补偿就是( B) 指令,取消补偿就是( C) 指令。

A) G43 B) G44 C) G4914、在铣削工件时,若铣刀的旋转方向与工件的进给方向相反称为( B )。

数控车床编程基础试题及答案（数控加工与编程技术）一、单选题1.下列描述R20整圆加工的程序段是( C )。

A.G02 X20 Y0 R20B.G03 X20 Y0 R20C.G03 I-20 J0 F500D.G03 X20 Y0 R-20二、多选题1.数控机床开机时，一般要进行回参考点操作，其目的是( B )。

A.建立局部坐标系B.建立机床坐标系C.建立相对坐标系D.建立工件坐标系2.对刀元件用于确定(C )之间所应具有的相互位置。

A.夹具与工件B.夹具与刀具C.机床与工件D.机床与夹具3.数控车床编程时，可以采用哪几种方式进行?(ABC )A.绝对坐标编程B.相对坐标编程C.混合编程D.并列编程4.固定循环功能包括：(AB)A.单一固定循环B.复合固定循环C.条件固定循环三、填空题1.MDI的中文全称是{手动数据输入} 。

四、判断题1.根据我国现行《数字控制机床坐标和运动方向的命名》国家标准，数控车床坐标系以工件径向为X轴、纵向(也就是主轴轴向)为Z轴，刀具远离工件方向为坐标轴正方向。

(对)2.数控车床螺纹切削中可通过编码器每转一周发出的同步(零点)脉冲实现自动认头 (对)3.螺纹切削时，起、终点坐标应可以不用考虑进刀引入距离δ1和退刀切出距离δ2 (错)4.如果是直端面，则K为0，这时指令中可省略不写 (对)5.端面车削固定循环主要用于轴类零件的直端面和锥端面的加工 (对)6.先选择刀具，在设计工艺路线 (错)7.数控机床的参考点是机床上的一个固定位置。

(对)8.在对刀之前，必先使数控车床进行“回零”操作 (对)9.在车削系统中，默认情况下X方向的值均为半径值 (错)10.通过设置刀具偏移的方法对刀。

在使用这个方法时不能使用G54～G59设置工件坐标系，G54～G59的各个参数均设为0。

(对)。

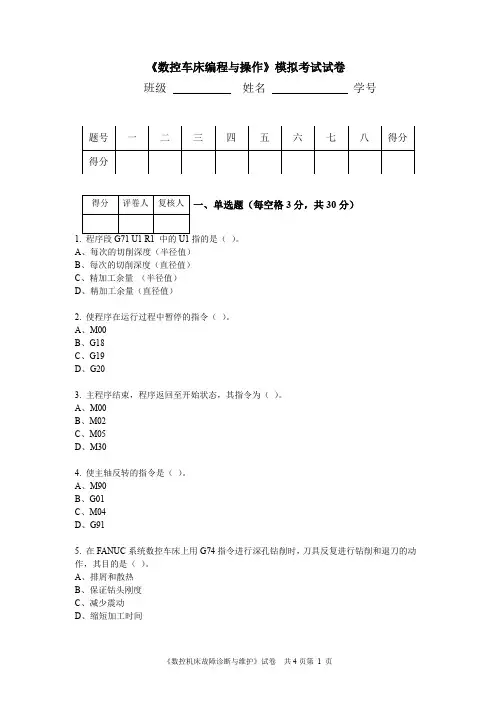

《数控车床编程与操作》模拟考试试卷 班级 姓名 学号一、单选题（每空格3分，共30分）1. 程序段G71 U1 R1 中的U1指的是（ ）。

A 、每次的切削深度（半径值） B 、每次的切削深度（直径值） C 、精加工余量 （半径值） D 、精加工余量（直径值）2. 使程序在运行过程中暂停的指令（ ）。

A 、M00 B 、G18 C 、G19 D 、G203. 主程序结束，程序返回至开始状态，其指令为（ ）。

A 、M00 B 、M02 C 、M05 D 、M304. 使主轴反转的指令是（ ）。

A 、M90 B 、G01 C 、M04 D 、G915. 在FANUC 系统数控车床上用G74指令进行深孔钻削时，刀具反复进行钻削和退刀的动作，其目的是（ ）。

A 、排屑和散热 B 、保证钻头刚度 C 、减少震动 D 、缩短加工时间6. 圆弧插补的过程中数控系统把轨迹拆分成若干微小（）。

A、直线段B、圆弧段C、斜线段D、非圆曲线段7. 插补过程可分为四个步骤：（）判别、坐标进给、偏差计算和终点判别A、关系B、左手C、偏差D、起点8. 坐标进给是根据判别结果，使刀具向Z或Y向移动一（）。

A、分米B、米C、步D、段9. 工件坐标系的零点一般设在（）。

A、机床零点B、换刀点C、工件的端面D、卡盘根10. 由机床的档块和行程开关决定的位置称为（）。

A、机床参考点B、机床坐标原点C、机床换刀点D、编程原点二、判断题（每小题3分，共30分）1.（）广泛应用的三视图为主视图、俯视图、左视图。

2.（）基准孔的下偏差等于零。

3.（）增大后角可减少摩擦，故精加工时后角应较大。

4.（）螺旋机构可以把回转运动变成直线运动。

5.（）为了保证安全，机床电器的外壳必须接地。

6.（）机床“快动”方式下，机床移动速度F应由程序指定确定。

7.（）发生电火灾时，首先必须切断电源，然后救火和立即报警。

8.（）车细长轴时，为减少热变形伸长，应加充分的冷却液。

《数控机床编程与操作》试题库及答案一．是非题（一）职业道德1.1.1（√）安全管理是综合考虑“物”的生产管理功能和“人”的管理，目的是生产更好的产品1.1.2（√）通常车间生产过程仅仅包含以下四个组成部分：基本生产过程、辅助生产过程、生产技术准备过程、生产服务过程。

1.1.3（√）车间生产作业的主要管理内容是统计、考核和分析。

1.1.4（√）车间日常工艺管理中首要任务是组织职工学习工艺文件，进行遵守工艺纪律的宣传教育，并例行工艺纪律的检查。

（二）基础知识1.2.1（×）当数控加工程序编制完成后即可进行正式加工。

1.2.2（×）数控机床是在普通机床的基础上将普通电气装置更换成CNC 控制装置。

1.2.3（√）圆弧插补中，对于整圆，其起点和终点相重合，用R 编程无法定义，所以只能用圆心坐标编程。

1.2.4（√）插补运动的实际插补轨迹始终不可能与理想轨迹完全相同。

1.2.5（×）数控机床编程有绝对值和增量值编程，使用时不能将它们放在同一程序段中。

1.2.6（×）用数显技术改造后的机床就是数控机床。

1.2.7（√）G 代码可以分为模态G 代码和非模态G 代码。

1.2.8（×）G00、G01 指令都能使机床坐标轴准确到位，因此它们都是插补指令。

1.2.9（√）圆弧插补用半径编程时，当圆弧所对应的圆心角大于180时半径取负值。

1.2.10（×）不同的数控机床可能选用不同的数控系统，但数控加工程序指令都是相同的。

1.2.11（×）数控机床按控制系统的特点可分为开环、闭环和半闭环系统。

1.2.12（√）在开环和半闭环数控机床上，定位精度主要取决于进给丝杠的精度。

1.2.13（×）点位控制系统不仅要控制从一点到另一点的准确定位，还要控制从一点到另一点的路径。

1.2.14（√）常用的位移执行机构有步进电机、直流伺服电机和交流伺服电机。

1.2.15（√）通常在命名或编程时，不论何种机床，都一律假定工件静止刀具移动。

《数控编程与操作》习题一、选择题：1.违反安全操作规程的是( A )。

(A)自己制订生产工艺 (B)贯彻安全生产规章制度(C)加强法制观念 (D)执行国家安全生产的法令、规定2.不属于岗位质量要求的内容是( D )。

(A)操作规程 (B)工艺规程(C)工序的质量指标 (D)日常行为准则3.在铣削加工余量较大、精高要求较高的平面时，可按( D )进行加工。

(A)一次铣去全部余量 (B)先粗后精(C)除梯铣削 (D)粗铣-半精铣-精铣4.采用( C )可显著提高铣刀的使用寿命，并可获得较小的表面粗糙度。

(A)对称铣削 (B)非对称铣削 (C)顺铣 (D)逆铣5.提高职业道德修养的方法有学习职业道德知识、提高文化素养、提高精神境界和( C )等。

(A)加强舆论监督 (B)增强强制性(C)增强自律性 (D)完善企业制度6.在未装夹工件前，为了检查( A )可以进行空运行一次程序。

(A)程序 (B)机床的加工范围(C)工件坐标系 (D)刀具、夹具选取与安装的合理性7.在工件表面粗糙度值要求为Ra12.5～25μm 时，端铣的加工余量小于3mm，则粗铣( A)就可以达到要求。

(A)一次 (B)二次 (C)三次 (D)四次8.金属材料的剖面符号，应画成与水平成( B )的互相平行、间隔均匀的细实线。

(A)15° (B)45° (C)75° (D)90°9.在FANUC系统中孔加工循环，( A )到零件表面的距离可以任意设定在一个安全的高度上。

(A)初始平面 (B)R点平面 (C)孔底平面 (D)零件表面10.刀具的选择主要取决于工件的结构、工件的材料、工序的加工方法和( D )。

(A)设备 (B)加工余量(C)加工精度 (D)工件被加工表面的粗糙度11.FANUC 0i 系统中程序段M98 P0260表示(B )。

(A)停止调用子程序 (B)调用1次子程序"O0260"(C)调用2次子程序"O0260" (D)返回主程序12.要做到遵纪守法，对每个职工来说，必须做到( D )。

数控机床操作与编程练习题与标准答案作者: 日期:数控机床操作与编程练习题与答案填空题1. ________________________ 操作面板一般有、机床操作面板。

2. 数字控制系统简称NC系统，计算机控制系统简称 _________ 系统。

3 .请写出下列常用缩写的英文全称：CNC _______4 . RS232主要作用是用于程序的。

5 .车床的刀具号T0101，前面两位数字表示___________ ，后面两位数字表示刀具补偿号。

6 . G49用来取消刀具 ________ 卜偿。

7 . G40用来取消刀具 ___ 补偿。

8 .在车床上表示X坐标值，通常采用__________ 编程。

9. ____ 插补指令分顺时针G02和逆时针G03。

10. 指令“ G04 X-"中，X值的含意是时间，不是坐标。

11. 数控机床的Z轴一般与主轴轴线重合或平行，正方向以刀具_工件方向为准。

12. __________________________________________ 数控程序编制中，尺寸系统有绝对值编程，值编程和混合编程。

13. 圆弧插补需要指定插补平面，用G17/G18/G19指令。

默认指令一般为 _，可不写。

14. 切入点是刀具可以由此直接进入切削的刀具位置点。

一般要求刀具切削表面反向延长线或_切入工件。

15. 返回参考点有_和自动返回参考点两种。

16. 数控机床通电后，必须首先寻找机床参考点，即 _，使各坐标轴均返回各自的参考点，从而确定了机床坐标系后，才能进行其他操作。

17. 车床加工时，刀具的换刀点通常设置在工件的位置，以免和工件发生碰撞。

18、G代码中的_____ 指令，只在所在程序段中有效。

19、进给速度是刀具向工件进给的相对速度，有两种单位即_和mm/r,可以分别用G98和G99指令来指定。

20、接通恒线速控制用G96指令，取消恒线速控制用 _指令。

21、通过旋转机床面板上的转速倍率开关，可在不停机主轴旋转中调节主轴_。

得分评分人得分评分人得分评分人《数控车床编程》考试试卷Ⅰ专业班级: 学号姓名一、填空题（每空2分，共20分）1、是数控机床的核心。

2、定位基准有两种，一种是以毛坯表面作为基准面的，另一种是以已加工表面作为基准的精基准3、G代码表示，M代码表示辅助功能4、机床标准坐标系采用右手笛卡尔坐标系，也称为5、使用G00指令时要注意刀具所走路线是否与零件或夹具发生6、在G41或G42程序段后面加程序段，便可以取消刀尖半径补偿。

7、常用指定圆弧中心位置的方式有两种，一种是用圆弧半径R指定圆心，另一种是用8、在G94 X(U) Z(W) R F ;中，R为9、G70精加工循环一旦结束，刀具将快速进给，并开始读入G70循环的下一个程序段10、孔加工刀具按其用途可分为和扩孔刀两大类二、单项选择题（每题3分，共30分）1、切刀有左右两个刀尖及切削中心处的（）刀位点A、一个B、两个C、三个D、四个2、M20-5g6g代号中M表示（）A、普通螺纹B、英制螺纹C、梯形螺纹D、锯齿形螺纹3、外螺纹的规定画法是牙顶（大径）及螺纹中止线用（）表示A、细实线B、细点画线C、粗实线D、波浪线4、在一台车床上，对一个孔连续进行钻-扩-铰加工，其工艺过程为（）工步A、1个B、3个C、复合D、多个5、钻Φ3~20mm的小直径深孔时，应选择（）比较合适A、外排屑枪孔钻B、高压内排屑深孔钻C、喷吸式内排屑深孔钻D、麻花钻6、下列指令中，可用于加工成形面的指令是（）A、G74B、G73C、G75D、G767、工件端面中心处有凸台，产生的原因是（）A、切削速度过低B、刀具中心过高C、刀具中心过低D、刀具产生积屑瘤8、在粗加工复合循环后进行精加工循环的指令是（）A、G70B、G71C、G72D、G739、顺时针圆弧插补指令是（）A、G01B、G02C、G03D、G0410、沿刀具前进方向观察，刀具偏在工件轮廓的左边是（）A、G40B、G41C、G42D、G43三、判断题（正确的打“√”，错误的打“×”，每题2分，共20分。

《数控车床编程与操作》模拟考试试卷 班级 姓名 学号一、单选题（每空格3分，共30分）1. (2.0分) GSK928型（或FANUC 系统、华中系统、980系统）CNC 控制系统数控车床G33（或G32）指令代表（ ）。

A 、快速运动； B 、直线插补；C 、程序停止返回开头；D 、螺纹切削。

2. (2.0分) M02属于（ ）功能 。

A 、准备； B 、辅助； C 、换刀； D 、主轴转速。

3. (2.0分) 刀补也称（ ）。

A 、刀具半径补偿； B 、刀具长度补偿； C 、刀位偏差； D 、以上都不是。

4. (2.0分) GSK928型（或FANUC 系统、华中系统、980系统）中子程序开始指令是（ ）。

A 、G04；B 、M96；C 、M98；D 、M09。

5. (2.0分) 主偏角的主要作用是改变主切削刃的（ ）情况 。

A 、减小与工件摩擦； B 、受力及散热； C 、切削刃强度；D 、增大与工件摩擦。

6. (2.0分) 当车刀主偏角由45°改变为75°时，切削过程会出现（）。

A、径向力增大，轴向力减小；B、径向力减小，轴向力增大；C、径向力增大，轴向力增大；D、径向力减小，轴向力减小。

7. (2.0分) 工艺准备的主要内容有零件图图样分析、刀具及夹具的选择、（）手段的选择，对设备的检查及有关数据的测量等。

A、设计；B、安装；C、测量；D、加工。

8. (2.0分) 常用车刀依照材料不同分为（）和硬质合金。

A、高速钢；B、低碳钢；C、工具钢；D、硬质合金钢。

9. (2.0分) 齿轮传动的特点有（）。

A、传递的功率和速度范围较大；B、也可利用摩擦力来传递运动和动力；C、传动效率低，但使用寿命长；D、齿轮的制造、安装要求不高。

10. (2.0分) 模态指令是指（）指令。

A、连续有效；B、只在当前段有效；C、换刀功能；D、转速功能。

二、判断题（每小题3分，共30分）1.（）数控车床选择滚珠丝杠副，主要原因是因为容易调整其间隙大小。

数控机床编程与操作试题库及答案4四、问答题1-1.什么是数控机床的数控加工程序?(零件加工的工作指令)1-2.轮廓加工机床之所以能加工出形状各异的零件轮廓，最主要的是因为有什么功能?(插补功能)1-3.为什么数控系统的联动轴数越多，则控制越复杂?(联动轴数要求的插补计算越多、指令输出也越多、位置控制要求的动作越复杂等。

) 1-4.数控机床与普通机床相比较，在哪些方面是基本相同的，最根本的不同是什么?(表面形成方法相同;实现自动化控制的原理和方法不同。

普通机床是人工过程，数控机床是自动化过程)1-5.数控机床由哪几个部分组成?(编程及程序载体、输入装置、CNC装置及强电控制装置、伺服驱动系统及位置检测装置、机床的机械部件。

) C装置对输入的加工程序进行运算处理的核心部分有哪三步?(逼近处理、插补运算、指令输出。

)1-7.什么样控制特点的系统称为点位控制系统?仅能实现刀具相对于工件从一点到另一点的精确定位运动;对轨迹不作控制要求;运动过程中不进行任何加工。

1-8.直线控制数控机床是否可以加工直线轮廓?(不可以，可以控制平行于坐标轴的直线)1-9.开环、闭环和半闭环系统，它们在结构形式、精度、成本和影响系统稳定因素方面，各有何特点?结构形式精度成本开环系统简单低低半闭环系统较复杂较高较高闭环系统复杂高高1-10.数控机床的输入装置有哪些?对应的数控程序介质有哪些?控制介质输入设备输入设备穿孔纸带纸带阅读机纸带穿孔机磁带磁带机或录音机磁盘磁盘驱动器FLASH无1-11.为什么数控机床加工的生产准备周期比普通机床加工生产准备周期短?(普通机床使用专用刀具、量具、而数控机床加工无须专用工艺装备，只须编程。

)1-12.数控机床最适用于哪些类型零件的加工?(复杂、高精、多种批量尤其是单件小批量。

)2-1.空间曲面加工是否一定要有三坐标联动?(不是，亦可用3轴控制2轴联动进行加工)2-2.数控机床坐标系各进给轴运动的正方向总是假定为怎样的方向?(假设工件不动，刀具远离工件的方向为正。

数控机床编程与操作试题（A）（带答案）一、判断（每题2分，共20分）1.数控机床编程有绝对值和增量值编程，使用时不能将它们放在同一程序段中。

（×）2.点位控制系统不仅要控制从一点到另一点的准确定位，还要控制从一点到另一点的路径。

（×）3.非模态指令只能在本程序段内有效。

（√）4.顺时针圆弧插补（G02）和逆时针圆弧插补（G03）的判别方向是：沿着不在圆弧平面内的坐标轴正方向向负方向看去，顺时针方向为G02，逆时针方向为G03。

（√）5.数控机床按工艺用途分类，可分为数控切削机床、数控电加工机床、数控测量机等。

（√）6.不同结构布局的数控机床有不同的运动方式，但无论何种形式，编程时都认为刀具相对于工件运动。

（√）7.数控车床的刀具功能字T既指定了刀具数，又指定了刀具号。

（×）8.数控机床加工过程中可以根据需要改变主轴速度和进给速度。

（√）9.数控车床的刀具补偿功能有刀尖半径补偿与刀具位置补偿（√）10.表面粗糙度高度参数Ra 值愈大，表示表面粗糙度要求愈高；Ra 值愈小，表示表面粗糙度要求愈低。

（×）二、选择（每题2分，共20分）1.通常数控系统除了直线插补外，还有（B）。

A．正弦插补 B. 圆弧插补 C. 抛物线插补2.数控铣床的默认加工平面是（ A ）。

A. XY 平面B. XZ 平面C. YZ 平面3. G00 指令与下列的（C ）指令不是同一组的。

A.G01B. G02，G03C. G044. 开环控制系统用于（A ）数控机床上。

A. 经济型B. 中、高档C. 精密5.加工中心与数控铣床的主要区别是（Ｃ）。

A.数控系统复杂程度不同B.机床精度不同C.有无自动换刀系统6.用于机床刀具编号的指令代码是（B）。

A．F 代码 B. T 代码 C. M 代码7.数控机床主轴以800 转/分转速正转时，其指令应是（A）。

A．M03 S800 B.M04 S800 C.M05 S8008.切削的三要素有进给量、切削深度和（B）。

.班级：学号：：一、选择题1、NC 的含义是(A )。

A．数字控制 B．计算机数字控制 C．网络控制 D．模拟控制2、程序使用(A)时，刀具半径补偿被取消。

A．G40 B．G41 C ．G42 D．G433、数控机床的标准坐标系是以(A) 来确定的。

A．右手直角笛卡儿坐标系B．绝对坐标系C．相对坐标系D ．左手直角笛卡儿坐标系4、G00 指令移动速度值是 (A )。

A．机床参数指定B ．数控程序指定C．操作面板指定D ．工件尺寸指定5、数控机床中用(B)来调用子程序。

A．G 代码 B．M 代码 C．T 代码 D．C 代码6、立铣刀切入时，必须(B)。

A．法向切入 B．切向切入 C．无需考虑 D．纵向切入7、确定加工路径是必须考虑( C)。

A．路径最短 B．同方向进给 C．路径短且同方向 D．路径最长8、圆弧插补半径编程时，当圆弧对应的圆心角大于 180。

时 R 为(B )。

A.正值B.负值C.正负均可D.零9、数控机床的加工特点是( C )。

A．加工精度高；生产效率高；劳动强度高；对零件加工适应性强B．加工精度高；生产效率高；劳动强度低；对零件加工适应性差C．加工精度高；生产效率高；劳动强度低；对零件加工适应性强D．加工精度高；成本低；效益低10、数控系统所规定的最小设定单位就是( C )。

A．数控机床的运动精度B．机床的加工精度C．脉冲当量D ．数控机床的传动当量A 位置控制器B 检测单元C 伺服单元D 控制对象13、粗基准的选择原则不包括( C )A 尽量选择未加工的表面作为粗基准B 尽量选择加工余量最小的表面C 粗基准可重复使用D 选择平整光滑的表面14、数控机床的优点( A )。

A 加工精度高，生产效率高，工人劳动强度低，可加工复杂型面，减少工装费用B 加工精度高，生产效率高，工人劳动强度低，可加工复杂型面，工时费用低C 加工精度高，大批量生产，生产效率高，工人劳动强度低，可加工复杂型面，减少工装. . ..费用D 加工精度高，生产效率高，对操作人员技术水平要求较高，可加工复杂型面，减少工装费用15、数控机床适用于生产( C )和形状复杂的零件A 单件小批量B 单品种大批量C 多品种小批量D 多品种大批量16、钻孔一般属于( C )。

数控加工与编程考试试题（五）、选择题（2 ' X20）1. ______________________________________________ 数控车床控制系统中，可以联动的两个轴是_________________________________________________________A、Y ZB、X ZC、X YD、X C2•数控系统中，那一组G指令是插补（切削进给）指令________________A、GOO G28B、G10 G11 C 、G04 G27 D、G01 G033. HNC-21M 控制系统数控车床使用____________ 设置工件坐标系A、G90、G91、G92B、G91、G54~G59 、G90 ；C、G92、G54~G594.刀具起点在(-40,-20)D、G93、G53、G94，从切向切入到（-20,0）点，铳一个f 40mm 的整圆工件，并切向切出，然后到达（-40,20）点。

根据示图中的刀具轨迹判断，正确的程序是A、N010 G90 G00 G41 X-20.0 Y-20 D01;B、N010 G90 G00 G41 X-20.0 Y-20 D01;N020 G01 X-20.0 Y0 F200.0 ; N020 G01 X-20.0 Y0 D01 F200.0 ;N030 G02 X-20.0 Y0 I20.0 J0 ;I-20.0 J0 ;N040 G01 X-20.0 Y20 ;Y20 ;N050 G00 G40 X-40.0 Y20.0;Y20.0;C、N010 G90 G00 X-20.0 Y-20 ;Y-20.0 ;N020 G01 X-20.0 Y0 F200.0 ;Y0 D01 F200.0 ;N030 G02 X-20.0 Y0 I-20.0 J0 ;I20.0 J0 ;N040 G01 X-20.0 Y20.0;N050 G01 X-20.0 Y20.0;5.在铳削一个XY平面上的圆弧时，圆弧起点在(N030 G02 X-20.0 Y0N040 G01 X-20.0N050 G00 G40 X-40.0D、N010 G90 G00 X-20.0N020 G91 G01 G41 X20.0N030 G02 X-20.0 Y0N040 G01 X-20.0 Y20.0;N050 G01 X-20.0 Y20.0;30，0 )，终点在(-30，0 )，半径为50，圆弧起点到终点的旋转方向为顺时针，则铳削圆弧的指令为A) G17 G90 G02 X-30.0 Y0 R50.0 F50B) G17 G90 G03 X-300.0 Y0 R-50.0 F50C) G17 G90 G02 X-30.0 Y0 R-50.0 F50D) G18 G90 G02 X30.0 Y0 R50.0 F506. 程序段G00G01G02G03X50.0Y70.0R30.0F70 ;最终执行_______ 指令。
