高考全国卷物理电场

2023年全国统一高考物理试卷（新课标Ⅱ）一、选择题:本题共8小题,每小题6分．在每小题给出地四个选项中,第1～5题只有一项符合题目要求,第6～8题有多项符合题目要求．全部选对地得6分,选对但不全地得3分,有选错地得0分．1．（6分）一物块静止在粗糙地水平桌面上。

从某时刻开始,物块受到一方向不变地水平拉力作用。

假设物块与桌面间地最大静摩擦力等于滑动摩擦力。

以a表示物块地加速度大小,F表示水平拉力地大小。

能正确描述F与a之间地关系地图象是（ ）A．B．C．D．2．（6分）如图,在固定斜面上地一物块受到一外力F地作用,F平行于斜面向上。

若要物块在斜面上保持静止,F地取值应有一定范围,已知其最大值和最小值分别为F1和F2．由此可求出（ ）A．物块地质量B．斜面地倾角C．物块与斜面间地最大静摩擦力D．物块对斜面地正压力3．（6分）如图,在光滑水平桌面上有一边长为L、电阻为R地正方形导线框；在导线框右侧有一宽度为d（d＞L）地条形匀强磁场区域,磁场地边界与导线框地一边平行,磁场方向竖直向下。

导线框以某一初速度向右运动。

t=0时导线框地右边恰与磁场地左边界重合,随后导线框进入并通过磁场区域。

下列v﹣t 图象中,可能正确描述上述过程地是（ ）A．B．C．D．4．（6分）空间有一圆柱形匀强磁场区域,该区域地横截面地半径为R,磁场方向垂直横截面。

一质量为m、电荷量为q（q＞0）地粒子以速率v0沿横截面地某直径射入磁场,离开磁场时速度方向偏离入射方向60°．不计重力,该磁场地磁感应强度大小为（ ）A．B．C．D．5．（6分）如图,在光滑绝缘水平面上,三个带电小球a、b和c分别位于边长为l地正三角形地三个顶点上；a、b带正电,电荷量均为q,c带负电。

整个系统置于方向水平地匀强电场中。

已知静电力常量为k。

若三个小球均处于静止状态,则匀强电场场强地大小为（ ）A．B．C．D．6．（6分）在物理学发展过程中,观测、实验、假说和逻辑推理等方法都起到了重要作用。

2023年普通高等学校招生全国统一考试（全国乙卷）理科综合（物理部分）二、选择题：本题共8小题，每小题6分，共48分。

在每小题给出的四个选项中，第14~18题只有一项符合题目要求，第19~21题有多项符合题目要求、全部选对的得6分，选对但不全的得3分，有选错的得0分。

1. 一同学将排球自O 点垫起，排球竖直向上运动，随后下落回到O 点。

设排球在运动过程中所受空气阻力大小和速度大小成正比。

则该排球（ ） A. 上升时间等于下落时间 B. 被垫起后瞬间的速度最大 C. 达到最高点时加速度为零 D. 下落过程中做匀加速运动【答案】B 【详解】A ．上升过程和下降过程的位移大小相同，上升过程的末状态和下降过程的初状态速度均为零。

对排球受力分析，上升过程的重力和阻力方向相同，下降过程中重力和阻力方向相反，根据牛顿第二定律可知，上升过程中任意位置的加速度比下降过程中对应位置的加速度大，则上升过程的平均加速度较大。

由位移与时间关系可知，上升时间比下落时间短，A 错误；B ．排球运动过程中，阻力一直与运动方向相反，一直做负功，排球的机械能一直减小，则排球回到出发点时，速度小于被垫起后瞬间的速度。

排球上升过程做减速运动，下落过程做加速运动，则被垫起后瞬间的速度最大，B 正确；C ．达到最高点速度为零，空气阻力为零，此刻排球重力提供加速度不为零，C 错误；D ．下落过程中，排球速度在变，所受空气阻力在变，故排球所受的合外力在变化，排球在下落过程中做变加速运动，D 错误。

故选B 。

2. 小车在水平地面上沿轨道从左向右运动，动能一直增加。

如果用带箭头的线段表示小车在轨道上相应位置处所受合力，下列四幅图可能正确的是（ ）A. B.C.D.【答案】D【详解】根据曲线运动的特点可知，曲线运动速度方向沿运动轨迹的切线方向，合力方向指向运动轨迹的凹侧。

小车做曲线运动，且动能一直增加，则小车所受合力方向与运动方向夹角为锐角，故ABC 错误，D 正确 故选D 。

高考试题精编版分项解析专题08 静电场1．如图所示，水平金属板A、B分别与电源两极相连，带电油滴处于静止状态．现将B板右端向下移动一小段距离，两金属板表面仍均为等势面，则该油滴（）A. 仍然保持静止B. 竖直向下运动C. 向左下方运动D. 向右下方运动【来源】2018年全国普通高等学校招生统一考试物理（江苏卷）【答案】 D点睛：本题以带电粒子在平行板电容器电场中的平衡问题为背景考查平行板电容器的电场及电荷受力运动的问题，解答本题的关键是根据电场线与导体表面相垂直的特点，B板右端向下，所以电场线发生弯曲，电场力方向改变。

2．研究与平行板电容器电容有关因素的实验装置如图所示，下列说法正确的是A. 实验前，只用带电玻璃棒与电容器a板接触，能使电容器带电B. 实验中，只将电容器b板向上平移，静电计指针的张角变小C. 实验中，只在极板间插入有机玻璃板，静电计指针的张角变大D. 实验中，只增加极板带电量，静电计指针的张角变大，表明电容增大【来源】2018年全国普通高等学校招生统一考试物理（北京卷）【答案】 AD电量Q增大，则电压U也会增大，则电容C不变，故选项D错误。

点睛：本题是电容器动态变化分析问题，关键抓住两点：一是电容器的电量不变；二是电容与哪些因素有什么关系。

3．如图所示，实线表示某电场的电场线（方向未标出），虚线是一带负电的粒子只在电场力作用下的运动轨迹，设M点和N M和N【来源】2018年全国普通高等学校招生同一考试理科综合物理试题（天津卷）【答案】 D若粒子从N运动到M，则根据带电粒子所受电场力指向轨迹弯曲的内侧，可知在某点的电场力方向和速度方综上所述，D正确；【点睛】考查了带电粒子在非匀强电场中的运动；本题的突破口是根据粒子做曲线运动时受到的合力指向轨迹的内侧，从而判断出电场力方向与速度方向的夹角关系，进而判断出电场力做功情况．4．如图，三个固定的带电小球a、b和c，相互间的距离分别为ab=5 cm，bc=3 cm，ca=4 cm。

热点10电场的性质1．(2021·全国乙卷·15)如图1(a)，在一块很大的接地金属平板的上方固定一负电荷．由于静电感应，在金属平板上表面产生感应电荷，金属板上方电场的等势面如图(b)中虚线所示，相邻等势面间的电势差都相等．若将一正试探电荷先后放于M和N处，该试探电荷受到的电场力大小分别为F M和F N，相应的电势能分别为E p M和E p N，则()图1A．F M<F N，E p M>E p NB．F M>F N，E p M>E p NC．F M<F N，E p M<E p ND．F M>F N，E p M<E p N答案 A解析由图中等势面的疏密程度可知E M<E N，根据F＝qE，可知F M<F N；由题可知题图中电场线方向是由金属板指向负电荷，假设将该试探电荷从M点移到N点，可知电场力做正功，电势能减小，即E p M>E p N，故选A.2.(2021·重庆市1月适应性测试·3)如图2所示，虚线表示某电场中的三个等势面，a、a′、b、b′、c、c′为分布在等势面上的点．一带电粒子从a点运动到c点的过程中电场力做功为W ac，从a′点运动到c′点的过程中电场力做功为W a′c′.下列说法正确的是()图2A．c点的电场方向一定指向b点B．a′点电势一定比c′点电势高C．带电粒子从c点运动到c′点，电场力做功为0D．|W ac|<|W a′c′|答案 C解析带电粒子的电性和电场力做功的正负均未知，所以各等势面的电势高低未知，电场线的方向未知，A、B错误；因为c和c′在同一个等势面上，电势差U＝0，根据电场力做功W＝qU可知电场力对带电粒子做功为0，C正确；根据题意可得a、c两点的电势差与a′、c′两点之间的电势差相等，根据电场力做功W＝qU可知|W ac|＝|W a′c′|，D错误．3.(2021·湖北省1月选考模拟·4)如图3所示，在电场强度大小为E的匀强电场中，某电场线上有两点M和N，距离为2d.在M和N处分别固定电荷量为＋q和－q的两个点电荷．下列说法正确的是()图3A．点电荷＋q和－q受到的静电力大小均为qE，方向相反B．将点电荷＋q沿MN连线向N点移动距离d，静电力对点电荷＋q做功为qEdC．交换两个点电荷的位置，静电力对两个点电荷做功之和为零D．将两点电荷沿MN连线移动距离d，保持两个点电荷的距离不变，静电力对两个点电荷做功之和为零答案 D解析静电力指匀强电场对电荷的作用力和电荷间的库仑力的合力，静电力做功即为合力做功，A错误；将点电荷＋q沿MN连线向N点移动距离d，静电力对点电荷做功大于qEd，故B错误；交换两点电荷位置，静电力对两电荷均做正功，故静电力对两点电荷做功之和不为零，C错误；将两点电荷沿MN连线移动距离d，且保持两个点电荷的距离不变，位移大小相等，方向相同，两点电荷受到的静电力保持等大反向，则静电力对两个点电荷做功之和为零，D正确．4．(多选)在一静止点电荷的电场中，任一点的电势φ与该点到点电荷的距离r的关系如图4所示．电场中四个点a、b、c和d的电场强度大小分别为E a、E b、E c和E d.点a到点电荷的距离r a与点a的电势φa已在图中用坐标(r a，φa)标出，其余类推．现将一带正电的试探电荷由a点依次经b、c点移动到d点，在相邻两点间移动的过程中，静电力所做的功分别为W ab、W bc和W cd.下列选项正确的是()图4A．E a∶E b＝4∶1B ．E c ∶E d ＝2∶1C ．W ab ∶W bc ＝3∶1D ．W bc ∶W cd ＝1∶3答案 AC解析 由题图可知，a 、b 、c 、d 到点电荷的距离分别为1 m 、2 m 、3 m 、6 m ，根据点电荷的场强公式E ＝k Q r 2可知，E a E b ＝r b 2r a 2＝41，E c E d ＝r d 2r c 2＝41，故A 正确，B 错误；静电力做功W ＝qU ，a 与b 、b 与c 、c 与d 之间的电势差分别为3 V 、1 V 、1 V ，所以W ab W bc ＝31，W bc W cd ＝11，故C 正确，D 错误．5.(多选)(2021·山东潍坊市高三下3月一模)如图5所示，直角坐标系xOy 平面内，O (0,0)、P (a,0)两点各放置一点电荷，Q (0，a )点电场强度沿x 轴正方向，下列判断正确的是( )图5A ．P 处点电荷带正电B ．P 处点电荷量大于O 点电荷量C ．从P 点沿x 轴正方向电势越来越低D ．从O 点沿x 轴负方向电势先降低再升高答案 BD解析 如果O 、P 处点电荷带电性一致，Q 点电场强度必有，沿y 轴分量，若O 、P 处点电荷分别带负电、正电，则Q 点电场强度x 轴方向必指向x 轴负方向，故O 处点电荷带正电，P 处点电荷带负电，故A 错误；由题意Q 点电场强度沿x 轴正方向可得E Oy ＝E Py ，即k Q O a2＝k Q P 2a 2·22，解得Q P ＝22Q O ，故B 正确；由于沿电场线方向电势降低，P 处点电荷带负电且电荷量较大，则P 点右侧电场线沿x 轴负方向，故从P 点沿x 轴正方向电势越来越高，故C 错误；因P 处负点电荷的电荷量大于O 处正点电荷的电荷量，则O 点沿x 轴负方向存在一点M ，电场强度为0，由此可知O 到M 之间电场线指向－x 方向，M 到负无穷电场线指向＋x 方向，则由O 点沿x 轴负方向电势先降低，从M 点之后再升高，故D 正确．6．如图6甲所示，在某电场中建立x 坐标轴，一个电子仅在电场力作用下沿x 轴正方向运动，经过A 、B 、C 三点，已知x C －x B ＝x B － x A .该电子的电势能E p 随坐标x 变化的关系如图乙所示．则下列说法中正确的是( )图6A．A点电势高于B点电势B．A点的电场强度小于B点的电场强度C．A、B两点电势差大小等于B、C两点电势差大小D．电子经过A点的速率小于经过B点的速率答案 D解析一个电子仅在电场力作用下沿x轴正方向运动，由题图乙知电子电势能一直减小，则电子从A到B电场力做正功，即W＝U AB q＝U AB·(－e)>0，所以U AB<0，A点电势低于B点电势，故A错误；根据电势能E p随坐标x变化的关系E p＝qφx＝－eφx，则ΔE p＝－eΔφx＝－eE xΔx，可知E p－x图像的斜率绝对值越大，电场强度越强，由题图乙可知A点的斜率绝对值比B点的大，A点的电场强度大于B点的电场强度，故B错误；由题图乙可知，电子通过相同位移时，电势能的减小量越来越小，根据功能关系W AB＝－ΔE p AB，W BC＝－ΔE p BC，电场力做功W AB＝U AB q＝U AB·(－e)，W BC＝U BC q＝U BC·(－e)，故|U AB|>|U BC|，A、B两点电势差大小|U AB|大于B、C两点电势差大小|U BC|，故C错误；电子仅在电场力作用下沿x轴正方向运动，根据动能定理得W AB＝12m v B2－12m v A2>0，可知电子经过A点的速率小于经过B点的速率，故D正确．7. (多选)(2021·华中师范大学附属中学高三期末)如图7所示，平行板电容器A、B两极板与直流电源E、理想二极管D(正向电阻为零可以视为短路，反向电阻无穷大可以视为断路)连接，电源负极接地．初始时电容器不带电，闭合开关稳定后，一带电油滴在电容器中的P点处于静止状态．下列说法正确的是()图7A．将极板A向下平移后，油滴在P点的电势能E p增大B．将极板B向上平移后，油滴在P点的电势能E p增大C．将极板A向上平移后，带电油滴静止不动D．将极板B向下平移后，极板B的电势降低答案 BCD解析 由C ＝εr S 4πkd 可知，极板A 向下平移，C 增大，Q ＝CU 增大，电容器充电，极板间电势差不变，电场强度E ＝U d 增大，φP －φB ＝Ed PB ，φB ＝0，φP 升高，油滴带负电，则油滴在P 点的电势能E p 减小，选项A 错误；极板B 向上平移，C 增大，电容器充电，极板间电势差不变，电场强度E 增大，φA －φP ＝Ed AP (φA 等于电源电动势，不变)增大，φP 降低，油滴带负电，则油滴在P 点的电势能E p 增大，选项B 正确；极板A 向上平移，C 减小，Q ＝CU 减小，由于二极管的单向导电性，电容器不能放电，电容器的带电荷量Q 不变，电场强度E ＝U d ＝Q Cd＝4πkQ εr S不变，带电油滴静止不动，选项C 正确；极板B 向下平移，C 减小，Q ＝CU 减小，由于二极管的单向导电性，电容器不能放电，电容器的带电荷量Q 不变，φA －φB ＝Q C(φA 等于电源电动势，不变)增大，φB 降低，选项D 正确．8.(2021·湖南卷·4)如图8，在(a,0)位置放置电荷量为q 的正点电荷，在(0，a )位置放置电荷量为q 的负点电荷，在距P (a ，a )为2a 的某点处放置正点电荷Q ，使得P 点的电场强度为零．则Q 的位置及电荷量分别为( )图8A ．(0,2a )，2qB ．(0,2a )，22qC ．(2a,0)，2qD ．(2a,0)，22q答案 B解析 根据点电荷场强公式E ＝k Q r 2，两异种点电荷在P 点的场强大小均为E 0＝kq a2，方向如图所示：两异种点电荷在P 点的合场强为E 1＝2E 0＝2kq a2，方向与＋q 点电荷和－q 点电荷的连线平行，如图所示，Q 点电荷在P 点的场强大小为E 2＝k Q (2a )2＝kQ 2a2， 由于三点电荷在P 处的合场强为0，则E 2的方向应与E 1的方向相反，且大小相等，即有E 1＝E 2，解得Q ＝22q ，由几何关系可知Q 的坐标为(0,2a )，故选B.。

2023高考全国新课标1卷物理试卷一、选择题（每题3分，共18分）下列说法正确的是( )A. 任何变化的磁场都要在周围空间产生变化的电场B. 任何电场都要在周围空间产生磁场C. 任何变化的电场都要在周围空间产生磁场D. 振荡电场周围一定产生同频率的振荡磁场一物体做匀加速直线运动，通过一段位移x所用时间为t1，紧接着通过下一段位移x所用时间为t2，则物体运动的加速度为( )A. t1t2(t1+t2)2x(t1−t2)B. t1t2(t1+t2)x(t1−t2)C. t1t2(t1−t2)2x(t1+t2)D. t1t2(t1−t2)x(t1+t2)关于质点做曲线运动的下列说法中正确的是( )A. 曲线运动一定是变速运动B. 变速运动一定是曲线运动C. 曲线运动一定是机械能守恒的D. 曲线运动物体的速度方向与其所受合外力的方向在同一直线上一辆汽车以恒定速率驶向一座高山，司机按了一声喇叭，经t1时间后听到回声；司机又按了一声喇叭，经t2时间后听到回声。

已知两次按喇叭的时间间隔为Δt，且t2>t1，则( )A. 高山与汽车之间的距离正在减小B. 高山与汽车之间的距离正在增大C. 高山与汽车之间的距离为v0(2t1+t2−Δt)D. 高山与汽车之间的距离为v0(2t1+t2+Δt)关于电场线和磁感线，下列说法正确的是( )A. 电场线和磁感线都是闭合曲线B. 电场线和磁感线都不能相交C. 磁感线是真实存在的，而电场线是假想的D. 电场线越密的地方，同一试探电荷所受的电场力越大下列说法正确的是( )A. 物体做受迫振动的频率等于物体的固有频率B. 当驱动力的频率等于物体的固有频率时，受迫振动的振幅最大C. 共振现象在生产和生活中没有应用D. 阻尼振动的振幅越来越小二、填空题（每题4分，共16分）物体做匀加速直线运动，已知第1s末的速度是6m/s，第2s末的速度是8m/s，则物体的加速度是_______ m/s²，第1s内的位移是_______ m。

2021届高三物理 三轮复习 全国I 卷 静电场1.如图所示，在点电荷 Q 产生的电场中，实线MN 是一条方向未标出的电场线，虚线AB 是一个电子只在静电力作用下的运动轨迹.设电子在A B 、两点加速度大小分别为A B a a 、，电势能分别为ABp p E E 、.下列说法中正确的是( )A.电子一定从 A 向 B 运动B. B 点电势可能高于 A 点电势C.若A B a a >，则 Q 靠近 M 端且为负电荷D.无论 Q 为正电荷还是负电荷一定有AB pp E E <2.如图所示,图甲实线为方向未知的三条电场线, a b 、两带电粒子从电场中的P 点静止释放。

不考虑两粒子间的相互作用,仅在电场力作用下,两粒子做直线运动, a b 、粒子的速度大小随时间变化的关系如图乙中实线a b 、所示,虚线为直线。

则( )A.a 一定带正电,b 一定带负电B.a 向左运动, b 向右运动C.a 电势能减小, b 电势能增大D.a 动能减小, b 动能增大3.真空中，在 x 轴上0x ＝和8 m x ＝处分别固定两个点电荷1Q 和2Q 。

电荷间连线上的电场强度E 随 x 变化的图象如图所示（x ＋方向为场强正方向），其中 3 m x ＝处0E ＝。

将一个正试探电荷在 2 m x ＝处由静止释放（重力不计，取无穷远处电势为零）。

则（ ）A.12Q Q 、为等量同种电荷B.12Q Q 、带电量之比为9：25C.在 3 m x ＝处电势等于0D.该试探电荷向 x 轴正方向运动时，电势能一直减小4.如图所示，正电荷q 均匀分布在半球面ACB 上，球面半径为R ，CD 为通过半球顶点C 和球心O 的轴线.P 、M 为CD 轴线上的两点，与球心O 的距离均为2R ，在M 右侧轴线上O '点固定正点电荷Q ，点O '、M 间距离为R ，已知P 点的场强为零，若带电均匀的封闭球壳内部电场强度处处为零，则M 点的场强大小为( )A.0B.234kq RC.234kQ RD.224kQ kqR R -5.如图所示，图1是某同学设计的电容式速度传感器原理图，其中上板为固定极板，下板为待测物体，在两极板间电压恒定的条件下，极板上所带电量Q 将随待测物体的上下运动而变化，若Q 随时间t 的变化关系为bQ t a=+（a b 、为大于零的常数），其图象如图2所示，那么图3、图4中反映极板间场强大小E 和物体速率v 随t 变化的图线可能是( )A.①和③B.①和④C.②和③D.②和④6.假设空间某一静电场的电势φ随x 变化情况如图所示,根据图中信息可以确定下列说法中正确的( )A.空间各点场强的方向均与x 轴垂直B.电荷沿x 轴从0移到1x 的过程中,一定不受电场力的作用C.正电荷沿x 轴从2x 移到3x 的过程中,电场力做正功,电势能减小D.负电荷沿x 轴从4x 移到5x 的过程中,电场力做负功,电势能增加 7.如图，O xyz -是真空中的直角坐标系，A B C D E、、、、为坐标轴.上的点，OA OB OC AD DE ====.在坐标原点O 处固定电荷量为Q +的点电荷，下列说法正确的是( )A.电势差AD DE U U =B.A B C、、三点的电场强度相同C.电子在B点的电势能大于在D点的电势能D.将电子由D点分别移动到A C、两点，电场力做功相同8.在x 轴上有间隔相同的a b c d 、、、四个点，a d 、关于原点对称。

2020年普通高等学校招生全国统一考试（全国Ⅲ卷）物理试题二、选择题：本题共8小题，每小题6分，共48分。

在每小题给出的四个选项中，第14~18题只有一项符合题目要求，第19~21题有多项符合题目要求。

全部选对的得6分，选对但不全的得3分，有选错的得0分。

14．如图，水平放置的圆柱形光滑玻璃棒左边绕有一线圈，右边套有一金属圆环。

圆环初始时静止。

将图中开关S由断开状态拨至连接状态，电路接通的瞬间，可观察到A．拨至M端或N端，圆环都向左运动B．拨至M端或N端，圆环都向右运动C．拨至M端时圆环向左运动，拨至N端时向右运动D．拨至M端时圆环向右运动，拨至N端时向左运动15．甲、乙两个物块在光滑水平桌面上沿同一直线运动，甲追上乙，并与乙发生碰撞，碰撞前后甲、乙的速度随时间的变化如图中实线所示。

已知甲的质量为1 kg，则碰撞过程两物块损失的机械能为A．3 J B．4 J C．5 J D．6 J16．“嫦娥四号”探测器于2019年1月在月球背面成功着陆，着陆前曾绕月球飞行，某段时间可认为绕月做匀速圆周运动，圆周半径为月球半径的K倍。

已知地球半径R是月球半径的P倍，地球质量是月球质量的Q倍，地球表面重力加速度大小为g．则“嫦娥四号”绕月球做圆周运动的速率为A RKgQPBRPKgQCRQgKPDRPgQK17．如图，悬挂甲物体的细线拴牢在一不可伸长的轻质细绳上O 点处；绳的一端固定在墙上，另一端通过光滑定滑轮与物体乙相连。

甲、乙两物体质量相等。

系统平衡时，O 点两侧绳与竖直方向的夹角分别为α和β。

若α=70°，则β等于A ．45°B ．55°C ．60°D ．70°18．真空中有一匀强磁场，磁场边界为两个半径分别为a 和3a 的同轴圆柱面，磁场的方向与圆柱轴线平行，其横截面如图所示。

一速率为v 的电子从圆心沿半径方向进入磁场。

已知电子质量为m ，电荷量为e ，忽略重力。

2023年全国统一高考物理试卷（新课标）一、选择题:本题共8小题,每小题6分,共48分．在每小题给出地四个选项中,有地只有一个选项正确,有地有多个选项正确,全部选对地得6分,选对但不全地得3分,有选错地得0分．1．（6分）为了解释地球地磁性,19世纪安培假设:地球地磁场是由绕过地心地轴地环形电流I引起地．在下列四个图中,能正确表示安培假设中环形电流方向地是（ ）A．B．C．D．2．（6分）质点开始时做匀速直线运动,从某时刻起受到一恒力作用．此后,该质点地动能可能（ ）A．一直增大B．先逐渐减小至零,再逐渐增大C．先逐渐增大至某一最大值,再逐渐减小D．先逐渐减小至某一非零地最小值,再逐渐增大3．（6分）一蹦极运动员身系弹性蹦极绳从水面上方地高台下落,到最低点时距水面还有数米距离．假定空气阻力可忽略,运动员可视为质点,下列说法正确地是（ ）A．运动员到达最低点前重力势能始终减小B．蹦极绳张紧后地下落过程中,弹性力做负功,弹性势能增加C．蹦极过程中,运动员、地球和蹦极绳所组成地系统机械能守恒D．蹦极过程中,重力势能地改变与重力势能零点地选取有关4．（6分）如图,一理想变压器原副线圈地匝数比为1:2；副线圈电路中接有灯泡,灯泡地额定电压为220V,额定功率为22W；原线圈电路中接有电压表和电流表．现闭合开关,灯泡正常发光．若用U和I分别表示此时电压表和电流表地读数,则（ ）A．U=110V,I=0.2A B．U=110V,I=0.05AC．U=110V,I=0.2A D．U=110V,I=0.2A5．（6分）电磁轨道炮工作原理如下图所示。

待发射弹体可在两平行轨道之间自由移动,并与轨道保持良好接触。

电流I从一条轨道流入,通过导电弹体后从另一条轨道流回。

轨道电流可形成在弹体处垂直于轨道面地磁场（可视为匀强磁场）,磁感应强度地大小与I成正比。

通电地弹体在轨道上受到安培力地作用而高速射出。

现欲使弹体地出射速度增加至原来地2倍,理论上可采用地办法是（ ）A．只将轨道长度L变为原来地2倍B．只将电流I增加至原来地2倍C．只将弹体质量减至原来地一半D．将弹体质量减至原来地一半,轨道长度L变为原来地2倍,其它量不变6．（6分）卫星电话信号需要通过地球卫星传送．如果你与同学在地面上用卫星电话通话,则从你发出信号至对方接收到信号所需要最短时间最接近于（可能用到地数据:月球绕地球运动地轨道半径为3.8×105km,运动周期约为27天,地球半径约为6400km,无线电信号地传播速度为3×108m/s）（ ）A．0.1s B．0.25s C．0.5s D．1s7．（6分）一带负电荷地质点,在电场力作用下沿曲线abc从a运动到c,已知质点地速率是递减地。

第7讲 电场和磁场的基本性质1．(2012·江苏单科， 1)真空中， A 、 B 两点与点电荷Q 的距离分别为r 和3r ， 则A 、 B 两点的电场强度大小之比为( )A ．3∶1B ．1∶3C ．9∶1D ．1∶9解析 由库仑定律F ＝kQ 1Q 2r 2和场强公式E ＝F q知点电荷在某点产生电场的电场强度E ＝kQ r2， 电场强度大小与该点到场源电荷的距离的二次方成反比， 则E A ∶E B ＝r 2B ∶r 2A ＝9∶1， 选项C 正确．答案 C2．(2013·江苏卷， 3)下列选项中的各14圆环大小相同， 所带电荷量已在图中标出， 且电荷均匀分布， 各14圆环间彼此绝缘．坐标原点O 处电场强度最大的是解析 设14圆环的电荷在原点O 产生的电场强度为E 0， 根据电场强度叠加原理， 在坐标原点O 处， A 图的场强为E 0, B 图场强为2E 0 ， C 图场强为E 0， D 图场强为0， 因此本题答案为B.答案 B3．(2014·江苏卷，4)如图3－7－1所示，一圆环上均匀分布着正电荷，x轴垂直于环面且过圆心O.下列关于x轴上的电场强度和电势的说法中正确的是( )A．O点的电场强度为零，电势最低B．O点的电场强度为零，电势最高C．从O点沿x轴正方向，电场强度减小，电势升高D．从O点沿x轴正方向，电场强度增大，电势降低图3－7－1解析根据圆环的对称性可知，O点处的场强为零，又由正电荷在无限远处场强为零，故从O点沿x轴正方向，电场强度先增大，后减小，电势应逐渐降低，O点处的电势最高，故B项正确，A、C、D均错误．答案 B主要题型：选择题和计算题(计算题在第4、6讲已讲)，以选择题为主知识热点1．(1)库仑定律、电场强度、点电荷的场强，及场强的叠加．(2)电场强度、电势、电势能与电场线之间的关系．(3)带电粒子在匀强电场中的运动．(已讲)2．带电粒子在匀强磁场中的运动．(已讲)物理方法(1)矢量运算法(平行四边形定则) (2)模型法(3)对称法(4)守恒法(5)补偿法命题趋势(1)2015年高考，预计点电荷的场强，电场强度与电势(差)、电势能和电场线之间的关系以及电场力做功与电势能变化的关系仍会出现，并很可能会以选择题的形式进行考查．带电粒子在匀强电场中的运动有可能会以选择题或计算题的形式出现．(2)近三年江苏省高考试题没有单独考查安培力及安培力作用下导体的平衡及运动问题，预计在2015年高考中这部分内容应是考查的重点．热点一对电场强度的理解及计算1．(多选)(2014·全国卷新课标Ⅱ，19)关于静电场的电场强度和电势，下列说法正确的是( )A ．电场强度的方向处处与等电势面垂直B ．电场强度为零的地方， 电势也为零C ．随着电场强度的大小逐渐减小， 电势也逐渐降低D ．任一点的电场强度总是指向该点电势降落最快的方向解析 电场线与等势面垂直， 而电场强度的方向为电场线的方向， 故电场强度的方向与等势面垂直， 选项A 正确； 场强为零的地方电势不一定为零， 例如等量同种正电荷连线的中点处的场强为零但是电势大于零， 选项B 错误； 场强大小与电场线的疏密有关， 而沿着电场线的方向电势是降低的， 故随电场强度的大小逐渐减小， 电势不一定降低， 选项C 错误； 任一点的电场强度方向总是和电场线方向一致， 而电场线的方向是电势降落最快的方向， 选项D 正确．答案 AD2. (2014·武汉市部分学校调研)在孤立的点电荷产生的电场中有a 、 b 两点， a 点的电势为φa ， 场强大小为E a ， 方向与连线ab 垂直．b 点的电势为φb ， 场强大小为E b ， 方向与连线ab 的夹角为30°.则a 、 b 两点的场强大小及电势高低的关系是( )A ．φa ＞φb ， E a ＝E b 2B ．φa ＜φb ， E a ＝E b2C ．φa ＞φb ， E ＝4E bD ．φa ＜φb ，E a ＝4E b图3－7－2解析 将E a 、 E b 延长相交， 其交点为场源点电荷的位置， 由点电荷的场强公式E ＝kQ r2， 可得E a ＝4E b ； 分别过a 、 b 做等势面， 电场线由高的等势面指向低的等势面， 则φb ＞φa ， 选项D 正确． 答案 D3. 如图3－7－3所示， 在一正三角形ABC 的三个顶点处分别固定三个电荷量均为＋q 的点电荷， a 、 b 、 c 分别为三角形三边的中点， O 点为三角形三条中线的交点．选无穷远处为零电势面， 则下列说法中正确的是( )A ．a 点的电场强度为零、 电势不为零B ．b 、 c 两点的电场强度大小相等、 方向相反C ．a 、 b 、 c 三点的电场强度和电势均相同D ．O 点的电场强度一定为零， 电势一定不为零图3－7－3解析 由于电场强度是矢量， 根据矢量的叠加原理， 三角形底边B 、 C 两点的点电荷在a 点的合场强为零， 但三角形顶点A 处的点电荷会在a 处产生一个竖直向下的场强， 所以a 点的电场强度不为零， 由于三角形三个顶点的点电荷均为正点电荷， 所以a 、 b 、 c 、 O 点的电势均不为零，选项A错误；根据电场的叠加原理，三个点电荷在b点产生的场强方向沿Bb连线方向，在c点产生的场强方向沿Cc方向，所以在b、c两点处，三个点电荷所产生的场强大小相等方向不是相反的，选项B错误；由对称性可知，a、b、c三点的电场强度大小相等但方向不同，电势相同，选项C错误；根据矢量叠加原理和几何关系可知，B、C 两处的点电荷产生的场强一定与A处点电荷产生的场强大小相等、方向相反，所以O处的合场强一定为零，电势一定不为零，选项D 正确．答案 D4. (多选)如图3－7－4所示，图甲中MN为足够大的不带电的薄金属板．在金属板的右侧，距离为d的位置上放入一个电荷量为＋q的点电荷O，由于静电感应产生了如图所示的电场分布．P是金属板上的一点，P点与点电荷O之间的距离为r，几位同学想求出P点的电场强度的大小，但发现很难．他们经过仔细研究，从图乙所示的电场得到了一些启示，经过查阅资料他们知道：图甲所示的电场分布与图乙中虚线右侧的电场分布是一样的．图乙中两异号点电荷电荷量的大小均为q，它们之间的距离为2d，虚线是两点电荷连线的中垂线．由此他们分别对P点的电势和电场强度作出以下判断，其中正确的是( )图3－7－4A ．P 点的电势为零B ．P 点的电势大于零C ．P 点电场强度的方向垂直于金属板向左， 大小为2kqd r3 D ．P 点电场强度的方向垂直于金属板向左， 大小为2kq r 2－d 2r3 解析 选项分两组， A 、 B 两项判断P 点电势， C 、 D 两项计算P 点场强．金属板MN 接地， 电势为零， 则金属板上P 点电势为零， A 正确、 B 错误；类比图乙中的电场线方向可知， 金属板所在位置及P 点场强方向均垂直于金属板向左， 大小由等量异种电荷分别在中垂线上产生的场强叠加得知， 由于对称， 带电荷量分别为＋q 和－q 的点电荷在P 点产生的场强大小均为E ＋＝E －＝k q r 2， 由相似三角形关系得E E ＋＝2d r， 解得E ＝2kqd r3， C 正确、 D 错误． 答案 AC1．高考对电场强度的考查， 往往会和对电势的考查结合在一起进行， 目的就是刻意对考生制造思维上的混乱， 以此来考查考生对物理基本概念的区分和辨别能力．2．解决此类问题的关键就是要明确电场强度是矢量，其运算规则为平行四边形定则；而电势为标量，其运算规则为代数运算规则．3．常用的思维方法——对称法．热点二电场性质的理解与应用5．(2014·淮安市高三考前信息卷)如图3－7－5所示，椭圆ABCD 处于一匀强电场中，椭圆平面平行于电场线，AC、BD分别是椭圆的长轴和短轴，已知电场中A、B、C三点的电势分别为φA＝14 VφB ＝3 V、φC＝－7 V，由此可得D点的电势为( )A．8 V B．6 V C．4 V D．2 V图3－7－5解析A、B、C、D顺次相连将组成菱形，由公式U＝Ed可知，φA －φB＝φD－φC或φA－φD＝φB－φC，解得φD＝4 V．选项C正确. 答案 C6．(2014·徐州市高三检测)在地面上插入一对电极M和N，将两个电极与直流电源相连，大地中形成恒定电流和恒定电场．恒定电场的基本性质与静电场相同，其电场线分布如图3－7－6所示，P、Q 是电场中的两点．下列说法正确的是( )图3－7－6A．P点场强比Q点场强大B．P点电势比Q点电势高C．P点电子的电势能比Q点电子的电势能大D．电子沿直线从N到M的过程中所受电场力恒定不变解析因为电场线密集处场强大，所以P点场强小于Q点场强，选项A错误；因为沿电场线电势降低，所以P点电势高于Q点电势，选项B正确；根据“负电荷在电势高处电势能低”，可知P点电子的电势能比Q点电子的电势能小，选项C错误；沿直线从N到M 的过程中，电场线先逐渐变稀疏，然后变密集，故此过程中，电子所受电场力先减后增，选项D错误．答案 B7．(2014·山东卷，19)如图3－7－7所示，半径为R的均匀带正电薄球壳，其上有一小孔A.已知壳内的场强处处为零；壳外空间的电场，与将球壳上的全部电荷集中于球心O时在壳外产生的电场一样．一带正电的试探电荷(不计重力)从球心以初动能E k0沿OA方向射出．下列关于试探电荷的动能E k与离开球心的距离r的关系图线，可能正确的是( )图3－7－7解析壳内场强处处为零，试探电荷在壳内运动时动能不变，排除选项C、D；由动能定理可得，ΔE kΔr＝F，即在E－r图象中图线切线的斜率数值上等于电场力的大小，距离球壳越远试探电荷所受电场力越小，图象的斜率越小，正确选项为A.答案 A8．(多选) (2014·全国卷新课标Ⅰ，21)如图3－7－8，在正点电荷Q的电场中有M、N、P、F四点，M、N、P为直角三角形的三个顶点，F为MN的中点，∠M＝30°.M、N、P、F四点处的电势分别用φM、φN、φP、φF表示，已知φM＝φN，φP＝φF，点电荷Q 在M 、 N 、 P 三点所在平面内， 则( )A ．点电荷Q 一定在MP 的连线上B ．连接PF 的线段一定在同一等势面上C ．将正试探电荷从P 点搬运到N 点， 电场力做负功D ．φP 大于φM图3－7－8解析 作∠MNP 的角平分线交MP 于G ， 则MG ＝GN 又因φM ＝φN ， 所以点电荷Q 应放在G 点， 选项A 正确； 点电荷的等势面为球面， 所以选项B 错； 沿电场线的方向电势降低， 所以φP >φM ， φP >φN ， 故将正电荷从P 点搬运到N 点， 电场力做正功．选项D 正确， C 错误．答案 AD判断电场性质的常用方法(1)判断场强强弱⎩⎪⎨⎪⎧ 根据电场线或等势面的疏密根据公式E ＝k Q r 2和场强叠加原理(2)判断电势高低⎩⎪⎨⎪⎧ 根据电场线的方向根据φ＝E p q(3)判断电势能大小⎩⎪⎨⎪⎧根据E p ＝qφ根据ΔE p ＝－W 电，由电场力做功情况判断热点三 安培力及安培力作用下导体的平衡与运动9．(多选)(2014·浙江卷， 20)如图3－7－9甲所示， 两根光滑平行导轨水平放置， 间距为L ， 其间有竖直向下的匀强磁场， 磁感应强度为B .垂直于导轨水平对称放置一根均匀金属棒．从t ＝0时刻起， 棒上有如图乙所示的持续交变电流I ， 周期为T ， 最大值为I m ， 图甲中I 所示方向为电流正方向．则金属棒( )图3－7－9A．一直向右移动B．速度随时间周期性变化C．受到的安培力随时间周期性变化D．受到的安培力在一个周期内做正功解析由I－t图可知，安培力随时间的变化关系与之相同．所以金属棒先向右匀加速运动，再做向右匀减速运动，然后重复运动，故选项A、B、C均正确．安培力先做正功，后做负功，故选项D错．答案ABC图3－7－1010．(多选)在竖直向下的匀强磁场中，“Γ”型金属导轨间距为0.5 m，右段在水平面内，左段竖直，如图3－7－10所示．两根质量均为0.06 kg的导体棒分别放在水平段和竖直段，并通过绝缘细线跨过定滑轮P 相连，导轨水平段光滑，导体棒cd与导轨竖直段间动摩擦因数为0.4.闭合开关S，发现两导体棒静止在导轨上，则下列各组磁感应强度的大小和电流值能满足要求的是( )A．B＝0.5 T，I＝2 A B．B＝0.5 T，I＝1 AC．B＝1.0 T，I＝1.5 A D．B＝0.8 T，I＝2.6 A解析 要使两导体棒静止在轨道上， 则ab 、 cd 受力平衡， ab 所受安培力水平向右， 细线的拉力水平向左， 大小F ＝F A ＝BIl ； cd 所受四个力如图所示， 其中静摩擦力的方向可能竖直向上或竖直向下，因此有F N ＝BIl ， F ±μF N －mg ＝0， 联立解得BI ＝mg l 1±μ， 代入数据解得0.857 T·A≤BI ≤2 T·A， 四组选项中BI 在此范围内的是A 、C.答案 AC11.美国研发的强力武器轨道电磁炮在前日的试射中， 将炮弹以5倍音速， 击向200公里外目标， 射程为海军常规武器的10倍， 且破坏力惊人．电磁炮原理如图3－7－11所示， 若炮弹质量为m ， 水平轨道长L ， 宽为d ， 轨道摩擦不计， 炮弹在轨道上做匀加速运动．要使炮弹达到5倍音速(设音速为v )， 则( )图3－7－11A ．炮弹在轨道上的加速度为v 22LB ．磁场力做的功为52mv 2 C ．磁场力做功的最大功率为125mv 32LD ．磁场力的大小为25mdv 22L 解析 炮弹在轨道上做初速度为零的匀加速直线运动， 由公式“v 2＝2ax ”得a ＝5v 22L ， A 错误； 不计摩擦， 磁场力做的功等于炮弹增加的动能， 即W ＝12m (5v )2＝25mv 22， B 错误； 由动能定理得BIdL ＝12m (5v )2， 磁场力的大小BId ＝m 5v 22L ， 则磁场力的最大功率P m ＝BId ·(5v )＝m 5v 22L·(5v )＝125mv 32L， C 正确、 D 错误． 答案 C 12．(2014·重庆卷， 8)某电子天平原理如图3－7－12所示， E 形磁铁的两侧为N 极， 中心为S 极， 两极间的磁感应强度大小均为B ， 磁极宽度均为L ， 忽略边缘效应， 一正方形线圈套于中心磁极， 其骨架与秤盘连为一体， 线圈两端C 、 D 与外电路连接， 当质量为m 的重物放在秤盘上时， 弹簧被压缩， 秤盘和线圈一起向下运动(骨架与磁极不接触)， 随后外电路对线圈供电， 秤盘和线圈恢复到未放重物时的位置并静止， 由此时对应的供电电流I 可确定重物的质量．已知线圈匝数为n ， 线圈电阻为R ， 重力加速度为g .问：图3－7－12(1)线圈向下运动过程中， 线圈中感应电流是从C 端还是从D 端流出？(2)供电电流I 是从C 端还是从D 端流入？ 求重物质量与电流的关系．(3)若线圈消耗的最大功率为P ， 该电子天平能称量的最大质量是多少？解析 (1)由右手定则可知线圈向下运动， 感应电流从C 端流出．(2)设线圈受到的安培力为F A ， 外加电流从D 端流入．由F A ＝mg ①和F A ＝2nBIL ②得m ＝2nBL g I ③ (3)设称量最大质量为m 0，由m ＝2nBL gI ④ 和P ＝I 2R ⑤得m 0＝2nBL g P R⑥ 答案 (1)电流从C 端流出(2)从D 端流入 m ＝2nBL g I (3)2nBL g P R安培力作用下的平衡与运动问题的求解思路：热点四 带电粒子在磁场中运动的临界极值问题图3－7－1313．(多选)(2014·领航高考冲刺卷三)在磁感应强度大小为B 、 方向垂直纸面向里的正方形(边长为l )匀强磁场区域， ab 边和cd 边为挡板， 从ad 边中点O 垂直磁场射入一带电粒子， 速度大小为v 0， 方向与ad 边夹角为30°， 如图3－7－13所示， 已知粒子的电荷量为q 、 质量为m (重力不计)．则下列说法正确的是( )A ．若粒子带负电， 粒子恰能从d 点射出磁场， 则v 0＝qBl 2mB ．若粒子带正电， 粒子恰不碰到cd 挡板， 则v 0＝qBl 2mC ．若粒子带正电， 粒子恰能从b 点射出磁场， 则v 0＝qBl mD ．若粒子带正电， 粒子能从ad 边射出磁场， 则v 0的最大值v 0m ＝qBl 3m解析 当粒子带负电， 且恰能从d 点射出磁场时， 如图所示， R ＝l2， 由qv 0B ＝mv 20R ， 得v 0＝qBl 2m， A 对， 若粒子带正电， 粒子恰不碰到cd 挡板时， R －R c os 60°＝l2， 解得R ＝l ， 同理得v 0＝qBl m， B 错； 若粒子带正电， 由几何关系可知， 粒子不可能恰好从b 点射出磁场， C 错； 若粒子带正电， 粒子能从ad 边射出磁场而不碰ab 板， 如图所示， 由几何关系得R ＝l3， 所以v 0m ＝qBl 3m， D 正确． 答案 AD图3－7－1414．(2014·长春市调研测试)如图3－7－14所示， 三角形区域磁场的三个顶点a 、 b 、 c 在直角坐标系内的坐标分别为(0,2 3 cm)、 (－2 cm,0)、 (2 cm ， 0)， 磁感应强度B ＝4×10－4T ， 大量比荷q m ＝2.5×105 C/kg 不计重力的正离子， 从O 点以相同的速率v ＝2 3 m/s 沿不同方向垂直磁场射入该磁场区域．求：(1)离子运动的半径．(2)从ac 边离开磁场的离子， 离开磁场时距c 点最近的位置坐标．(3)从磁场区域射出的离子中， 在磁场中运动的最长时间．解析 (1)由qvB ＝m v 2R 得， R ＝mv qB， 代入数据可解得： R ＝2 3 cm(2)设从ac 边离开磁场的离子距c 最近的点的坐标为M (x ， y )， M 点为以a 为圆心， 以aO 为半径的圆周与ac 的交点则x ＝R sin 30°＝ 3 cmy ＝R －R cos 30°＝(23－3)cm离c 最近的点的坐标为M [ 3 cm ， (23－3)cm](3)依题意知， 所有离子的轨道半径相同， 则可知弦越长， 对应的圆心角越大．易知从a 点离开磁场的离子在磁场中运动时间最长， 其轨迹所对的圆心角为60°T ＝2πm Bq ＝π50s t ＝T 6＝π300s 答案 (1)2 3 cm (2)[ 3 cm ， (23－3)cm](3)π300s1．求解这类问题的方法技巧解决带电粒子在磁场中运动的临界问题， 关键在于运用动态思维， 寻找临界点， 确定临界状态， 根据粒子的速度方向找出半径方向， 同时由磁场边界和题设条件画好轨迹，定好圆心，建立几何关系．2．带电粒子在有界磁场中运动临界问题的三种几何关系(1)刚好穿出磁场边界的条件是带电粒子在磁场中运动的轨迹与边界相切．(2)当粒子的运动速率v一定时，粒子经过的弧长(或弦长)越长，圆心角越大，则带电粒子在有界磁场中运动的时间越长．(3)当粒子的运动速率v变化时，带电粒子在匀强磁场中的运动轨迹对应的圆心角越大，其在磁场中的运动时间越长．高考命题热点7.根据粒子运动的轨迹、电场线(等势面)进行相关问题的判断带电粒子运动轨迹类问题分析的关键是运用曲线运动的知识(受力特征：合外力指向凹侧；运动特征：速度方向沿切向)找出电场力的方向，进而判断出场强方向或电场力做功情况，一系列问题就迎刃而解．(1)确定受力方向的依据①曲线运动的受力特征：带电粒子受力总指向曲线的凹侧；②电场力方向与场强方向的关系：正电荷的受力方向与场强方向同向，负电荷则相反；③场强方向与电场线或等势面的关系：电场线的切线方向或等势面的法线方向为电场强度的方向．(2)比较加速度大小的依据： 电场线或等差等势面越密⇒E 越大⇒F ＝qE 越大⇒a ＝qE m越大． (3)判断加速或减速的依据： 电场力与速度成锐角(钝角)， 电场力做正功(负功)， 速度增加(减少)．【典例】 (6分)如图3－7－15所示， 实线表示电场线， 虚线表示带电粒子只在电场力作用下的运动轨迹， a 、 b 为其运动轨迹上的两点， 可以判定( )A ．粒子在a 点的速度大于在b 点的速度B ．粒子在a 点的加速度大于在b 点的加速度C ．粒子一定带正电荷D ．粒子在a 点的电势能大于在b 点的电势能图3－7－15审题流程解析该粒子在电场中做曲线运动，则电场力应指向轨迹的凹侧且沿电场线的切线方向，设粒子由a向b运动，则其所受电场力方向和速度方向的关系如图所示，可知电场力做正功，粒子速度增加，电势能减少，A错、D对；b点处电场线比a点处电场线密，即粒子在b点所受电场力大，加速度大，选项B错；因电场线方向不确定，所以粒子的电性不确定，C选项错误．(假设粒子由b向a运动同样可得出结论)答案 D当带电粒子在电场中的运动轨迹是一条与电场线、等势线都不重合的曲线时，这种现象简称为“拐弯现象”，其实质为“运动与力”的关系．运用“牛顿运动定律、功和能”的知识分析：(1)“运动与力两线法”——画出“速度线”(运动轨迹在某一位置的切线)与“力线”(在同一位置电场线的切线方向且指向轨迹的凹侧)，从二者的夹角情况来分析带电粒子做曲线运动的情况．(2)“三不知时要假设”——电荷的正负、场强的方向(或等势面电势的高低)、电荷运动的方向，是题目中相互制约的三个方面．若已知其中一个，可分析判定各待求量；若三个都不知(三不知)，则要用“假设法”进行分析．(6分)如图3－7－16所示，带电粒子在电场中只受电场力作用时沿虚线从a运动到b，运动轨迹ab为一条抛物线，则下列判断正确的是( )A．若直线MN为一条电场线，则电场线方向由N指向MB．若直线MN为一条电场线，则粒子的动能增大C．若直线MN为一个等势面，则粒子的速度不可平行MND．若直线MN为一个等势面，则粒子的电势能减小图3－7－16解析若直线MN为一条电场线，则带电粒子所受电场力沿NM方向，可以判断电场力对粒子做负功，粒子的动能减小，但由于带电粒子的电性未知，因此不能确定电场强度的方向，A、B错；若直线MN 为一个等势面，粒子速度方向垂直于场强方向时平行于等势面，C错；若直线MN为一个等势面，电场力方向垂直于等势面指向轨迹凹侧，与速度间夹角小于90°做正功，粒子的电势能减小，D对．答案 D一、单项选择题1．(2014·宿迁市高三摸底考试)图3－7－17不带电导体P置于电场中，其周围电场线分布如图3－7－17所示，导体P表面处的电场线与导体表面垂直，a、b为电场中的两点，则( )A．a点电场强度小于b点电场强度B．a点电势低于b点的电势C．负检验电荷在a点的电势能比在b点的大D．正检验电荷从a点移到b点的过程中，电场力做正功解析电场线密集的地方场强大，则a点电场强度大于b点电场强度，选项A错误；沿电场线方向电势降低，则a点电势高于P点电势，P 点电势高于b点电势，选项B错误；负检验电荷在电势较高的地方电势能较小，选项C错误；正检验电荷在电势较高的地方电势能较大，正检验电荷从a点移到b点的过程中，电势能减小，电场力做正功，选项D正确．答案 D2．航母舰载机的起飞一般有两种方式：滑跃式(辽宁舰)和弹射式．弹射起飞需要在航母上安装弹射器，我国国产航母将安装电磁弹射器，其工作原理与电磁炮类似．用强迫储能器代替常规电源，它能在极短时间内释放所储存的电能，由弹射器转换为飞机的动能而将其弹射出去．如图3－7－18所示是电磁弹射器简化原理图，平行金属导轨与强迫储能器连接，相当于导体棒的推进器ab跨放在平行导轨PQ、MN上，匀强磁场垂直于导轨平面，闭合开关S，强迫储能器储存的电能通过推进器释放，使推进器受到磁场的作用力平行导轨向前滑动，推动飞机使飞机获得比滑跃起飞时大得多的加速度，从而实现短距离起飞的目标．对于电磁弹射器，下列说法正确的是(不计一切摩擦和电阻消耗的能量)( )图3－7－18A．强迫储能器上端为正极B．导轨宽度越大，飞机能获得的加速度越大C．强迫储能器储存的能量越多，飞机被加速的时间越长D．飞机的质量越大，离开弹射器时的动能越大解析由左手定则可判断，通过ab的电流方向为由b到a，所以强迫储能器上端为负极，A错误；ab所受安培力F＝BIL与其有效长度成正比，故导轨宽度越大，推进器ab受到的安培力越大，飞机能获得的加速度越大，B正确；强迫储能器储存的能量越多，飞机能获得的动能越大，但加速时间受滑轨长度、飞机获得的加速度等影响，若滑轨长度一定，加速度越大，加速时间越短，C错误；由能量的转化和守恒定律可知，飞机离开弹射器时的动能取决于强迫储能器储存的能量，D错误．答案 B图3－7－193．(2014·武汉市调研考试)将等量的正、负电荷分别放在正方形的四个顶点上(如图3－7－19所示)．O点为该正方形对角线的交点，直线段AB通过O点且垂直于该正方形，OA＞OB，以下对A、B两点的电势和场强的判断，正确的是( )A．A点场强小于B点场强B．A点场强大于B点场强C．A点电势等于B点电势D．A点电势高于B点电势解析由电荷的对称分布关系可知AB直线上的电场强度为0，所以选项AB错误；同理将一电荷从A移动到B电场力做功为0，AB电势差为0，因此A点电势等于B点电势，选项C正确，D错误；因此答案选C.答案 C图3－7－204．(2014·山东名校高考冲刺卷二)如图3－7－20所示，a、b是x 轴上关于O点对称的两点，c、d是y轴上关于O点对称的两点，a、b两点上固定一对等量异种点电荷，带正电的检验电荷仅在电场力的作用下从c点沿曲线运动到d点，以下说法正确的是( )A．将检验电荷放在O点时受到的电场力为零B．检验电荷由c点运动到d点时速度先增大后减小C．c、d两点电势相等，电场强度大小相等D．检验电荷从c运动到d的过程中，电势能先减少后增加解析由带正电荷的检验电荷的轨迹可判断出a处为负电荷，b处为正电荷，检验电荷从c到d的过程中，速度先减小后增大，电势能先增加后减少，选项B、D均错；电荷在O点受到的电场力不为零，选项A错；根据等量异种电荷电场的分布及对称性可知选项C正确．答案 C5．(2014·河北省衡水中学调研)如图3－7－21甲所示，真空中有一半径为R、电荷量为＋Q的均匀带电球体，以球心为坐标原点，沿半径方向建立x轴．理论分析表明，x轴上各点的场强随x变化关系如图乙所示，则( )。

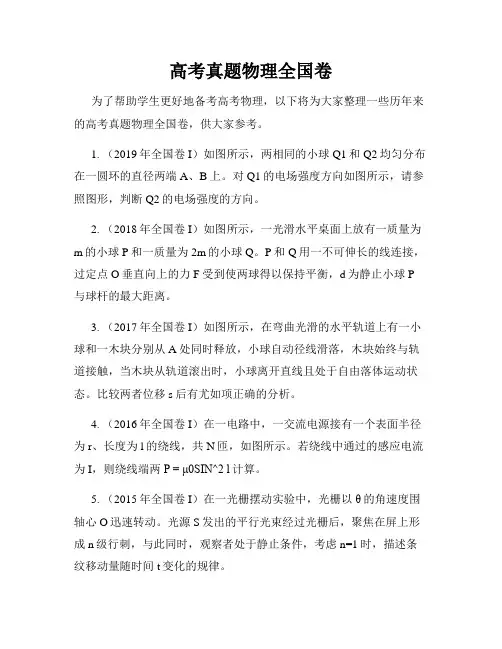

高考真题物理全国卷
为了帮助学生更好地备考高考物理，以下将为大家整理一些历年来的高考真题物理全国卷，供大家参考。

1. （2019年全国卷I）如图所示，两相同的小球Q1和Q2均匀分布在一圆环的直径两端A、B上。

对Q1的电场强度方向如图所示，请参照图形，判断Q2的电场强度的方向。

2. （2018年全国卷I）如图所示，一光滑水平桌面上放有一质量为m的小球P和一质量为2m的小球Q。

P和Q用一不可伸长的线连接，过定点O垂直向上的力F受到使两球得以保持平衡，d为静止小球P 与球杆的最大距离。

3. （2017年全国卷I）如图所示，在弯曲光滑的水平轨道上有一小球和一木块分别从A处同时释放，小球自动径线滑落，木块始终与轨道接触，当木块从轨道滚出时，小球离开直线且处于自由落体运动状态。

比较两者位移s后有尤如项正确的分析。

4. （2016年全国卷I）在一电路中，一交流电源接有一个表面半径为r、长度为l的绕线，共N匝，如图所示。

若绕线中通过的感应电流为I，则绕线端两P = μ0SIN^2 l计算。

5. （2015年全国卷I）在一光栅摆动实验中，光栅以θ的角速度围轴心O迅速转动。

光源S发出的平行光束经过光栅后，聚焦在屏上形成n级行刺，与此同时，观察者处于静止条件，考虑n=1时，描述条纹移动量随时间t变化的规律。

以上为部分高考真题物理全国卷的题目，希望同学们在备考高考时，通过解答这些题目来深入理解物理知识点，提高解题能力。

祝愿大家
取得优异的成绩！。
