压铸过程原理及压铸工艺参数确定

第1篇一、实验目的1. 了解压铸工艺的基本原理和操作流程。

2. 掌握压铸工艺参数对铸件质量的影响。

3. 提高对压铸工艺缺陷的分析和解决能力。

二、实验设备与材料1. 实验设备：压铸机、压铸模具、加热炉、冷却水系统、实验台等。

2. 实验材料：铝合金、锌合金等。

三、实验原理压铸工艺是一种将熔融金属在高压下快速充填型腔，并在冷却固化后获得所需形状和尺寸的金属零件的加工方法。

实验主要研究压铸工艺参数对铸件质量的影响，包括压力、速度、温度、时间等。

四、实验步骤1. 准备工作：根据实验要求，选择合适的压铸模具和材料，并对模具进行清洗和预热。

2. 加热：将熔融金属加热至适宜的温度，确保金属流动性好，便于充填型腔。

3. 充填：启动压铸机，将熔融金属在高压下快速充填型腔。

4. 冷却：在金属凝固过程中，通过冷却水系统对模具进行冷却，保证铸件尺寸精度。

5. 开模取件：待金属凝固后，打开模具取出铸件。

6. 检查与分析：对铸件进行外观检查，分析铸件缺陷产生的原因，并提出改进措施。

五、实验结果与分析1. 铸件外观质量：实验过程中，铸件外观质量良好，无明显的缩孔、气孔、裂纹等缺陷。

2. 铸件尺寸精度：实验中，铸件尺寸精度较高，与模具设计尺寸基本一致。

3. 铸件内部质量：实验中，铸件内部质量良好，无明显的缩松、夹渣等缺陷。

六、实验结论1. 压铸工艺参数对铸件质量有显著影响。

在实验过程中，通过优化压力、速度、温度、时间等参数，可提高铸件质量。

2. 压铸模具的设计对铸件质量有重要影响。

合理设计模具结构，有利于提高铸件尺寸精度和内部质量。

3. 在压铸过程中，应注意控制熔融金属的温度和流动性，以保证铸件质量。

七、实验改进措施1. 优化压铸工艺参数：通过实验，进一步优化压力、速度、温度、时间等参数，以提高铸件质量。

2. 优化模具设计：针对铸件缺陷，对模具结构进行改进，以提高铸件尺寸精度和内部质量。

3. 加强操作技能培训：提高操作人员对压铸工艺的理解和操作技能，确保实验顺利进行。

压铸原理及工艺参数选择压铸是一种制造零件的工艺方法，它通过将熔化的金属注入到金属模具中，在模具中冷却凝固后，得到所需的零件形状。

压铸可以制造复杂的零件形状，具有高精度、高表面质量和高生产效率的优点。

压铸工艺参数的选择对于获得优质的铸件至关重要。

压铸工艺参数的选择1.熔化温度：熔化温度应根据所用材料的熔点确定。

在选择熔化温度时，要考虑到合金的液体流动性和凝固性能。

熔点高的合金可使用高熔点温度，但要注意避免烧结和气孔的产生。

2.注射速度：注射速度决定了金属液体进入模腔的速度。

过高的注射速度可能引起金属喷溅和模具损坏，过低的注射速度则可能造成流道不充分填充。

注射速度的选择应根据材料的液流性和零件的形状确定。

3.注射压力：注射压力决定了金属液体通过流道和进入模腔的压力。

过高的注射压力可能导致模具磨损和零件变形，过低的注射压力则可能造成流道不充分填充。

注射压力的选择应根据材料的流动性和零件的形状确定。

4.模具温度：模具温度决定了金属液体的凝固速度和铸件的质量。

较高的模具温度有助于加速凝固速度并减小变形，但可能导致金属液体的酸蚀和模具磨损。

较低的模具温度有助于避免气孔和减小脱漏的可能性，但可能导致金属液流动不畅。

模具温度的选择应根据材料的凝固性能和零件的形状确定。

5.冷却时间：冷却时间决定了金属液体的凝固时间和铸件的质量。

较短的冷却时间有助于提高生产效率，但可能导致金属液体的凝固不完全和热裂纹的产生。

较长的冷却时间有助于提高铸件的密度和表面质量，但可能导致产量降低。

冷却时间的选择应根据材料的凝固性能和零件的形状确定。

总结压铸是一种高效、高精度的制造方法，工艺参数的选择对于获得优质的铸件至关重要。

在选择工艺参数时，要综合考虑材料的性质、零件的形状和制造要求，以及设备和模具的性能。

通过合理选择工艺参数，可以提高铸件的质量和生产效率，降低生产成本。

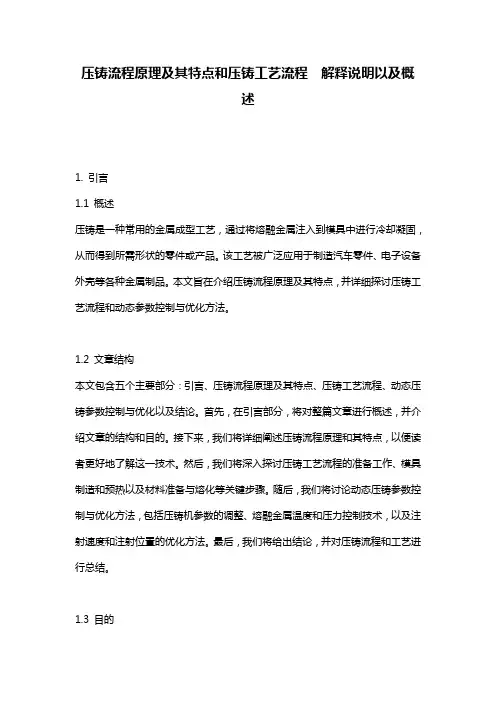

压铸流程原理及其特点和压铸工艺流程解释说明以及概述1. 引言1.1 概述压铸是一种常用的金属成型工艺，通过将熔融金属注入到模具中进行冷却凝固，从而得到所需形状的零件或产品。

该工艺被广泛应用于制造汽车零件、电子设备外壳等各种金属制品。

本文旨在介绍压铸流程原理及其特点，并详细探讨压铸工艺流程和动态参数控制与优化方法。

1.2 文章结构本文包含五个主要部分：引言、压铸流程原理及其特点、压铸工艺流程、动态压铸参数控制与优化以及结论。

首先，在引言部分，将对整篇文章进行概述，并介绍文章的结构和目的。

接下来，我们将详细阐述压铸流程原理和其特点，以便读者更好地了解这一技术。

然后，我们将深入探讨压铸工艺流程的准备工作、模具制造和预热以及材料准备与熔化等关键步骤。

随后，我们将讨论动态压铸参数控制与优化方法，包括压铸机参数的调整、熔融金属温度和压力控制技术，以及注射速度和注射位置的优化方法。

最后，我们将给出结论，并对压铸流程和工艺进行总结。

1.3 目的本文的目的在于全面介绍压铸流程原理和特点，并详细解释压铸工艺流程以及动态参数控制与优化方法。

通过阅读本文，读者将能够深入了解压铸技术，并具备一定的实践指导意义。

无论是从事压铸工艺研究的专业人士，还是对该领域感兴趣的初学者，都可以从本文中获取有关压铸流程和工艺的详尽信息，为相关项目或实践提供支持和指导。

以上为文章“1. 引言”部分内容，请根据需要进行适当调整或补充。

2. 压铸流程原理及其特点2.1 压铸流程原理压铸是一种常用的金属成型方法，它利用高压将熔化金属注入模具中，在模具中冷却凝固后得到所需的零件或产品。

压铸流程的原理包括以下几个基本步骤：首先，将金属材料加热至熔点以上，通常使用铝合金、锌合金等高液态温度的金属材料。

接下来，通过预制好的模具或工蚁来形成所需产品的空腔。

模具可以是单腔或多腔结构，根据需要而定。

在确保模具内表面光滑且清洁的情况下，将熔化的金属材料通过压力喷嘴注入到模具中。

压铸件工艺参数的设定2011-11-24 8:57:20在压铸行业，工艺参数对产品质量的影响更多的是靠试验的方法，许多工程技术人员不能深入的进行分析，生产铸件的条件无法用数据来描述。

本文就压铸工艺参数理论计算和实践两方面进行讨论研究。

压力铸造的主要工艺参数有行程（速度转换点）、速度、时间和压力等。

而本文重点分析速度和行程两个主要参数。

1. 压铸的四阶段压射计算压力铸造工艺参数,首先要定义压铸的四个压射阶段。

1.1.1 第一阶段：慢压射1 为防止金属液溅出，冲头越过浇料口的过程，压射的第一阶段通常是缓慢的。

1.1.2 第二阶段：慢压射2 金属液以较低的速度运动至内浇口的阶段，主要目的是排出压室内的空气，集中铝液于压室内。

1.1.3 第三阶段：快压射金属液由内浇口填充型腔直至充满为止，主要目的是成型并排出型腔中气体。

1.1.4 第四阶段：增压阶段型腔充满后建立最后的增压，使铸件在高压压力下凝固，从而使铸件致密。

1.2 计算模型1.2.1 根据1.1定义（参照图1）,可以得到金属液在各阶段合金液的重量关系式。

G2=G 浇G3+G4=G 铸+G 溢流其中：G3+G4为金属液刚达到内浇口处时冲头端面至冲头停止之间的铝液重量，即为快压射起始点位置至冲头停止行程内金属液的容量。

G 铸为铸件重量G 溢为溢流系统的重量G2 为慢压射2 行程内压室能容纳的金属液重量G 浇为浇注系统的重量1.2.2 流道中单位时间内不同位置截面中通过合金液的流量关系式（见图2）金属液在流动过程中，单位时间内通过截面的流量Q相等，则Q=V1冷仁V2>S2= V3 >S3 （注：V3 >S3是利用等式，而非金属液流量）其中V1 ：冲头速度S1:冲头面积V2 :内浇口速度S2:内浇口面积V3 :排气槽气体速度（推荐值75m/s）铸时间[1]压铸时间包括充填时间，持压时间及铸件在压铸模型中停留的时间。

123.1充填时间：金属液开始进入内浇口到型腔充满所需的时间。

压力铸造工艺参数的选择压力铸造high pressure die casting(简称压铸)的实质是在高压作用下，使液态或半液态金属以较高的速度充填压铸型(压铸模具)型腔，并在压力下成型和凝固而获得铸件的方法。

与其它铸造方法相比，压铸有铸件尺寸精度高，产品质量好，生产效率高以及经济效益高等优势。

压力铸件的质量主要受控于压铸的填充过程中诸多因素的影响，如:压力、速度、温度、熔融金属的性质以及填充特性等等。

所以工艺参数的选择成为决定压力铸件是否成功的关键因素。

压铸工艺是将压铸机、压铸模和压铸合金综合运用的过程。

压铸时金属填充型腔的过程，是将压力、速度、温度以及时间等工艺因素得到有机组合的过程。

这些工艺因素既相互制约，相辅相成，只有正确选择和调整这些因素，使之协调一致，才能获得预期的结果。

压射过程中，不仅重视铸件结构的工艺性、铸型的先进性、压铸机性能和结构优良性，压铸合金选用的适应性和熔炼工艺的规范性。

也应重视压力、速度、温度和时间等工艺参数对铸件质量的重要作用。

这些工艺参数的选择与合理匹配，是保证压铸件综合性能的关键。

一、压力的选择在压力铸造的整个过程中，压射压力是压铸工艺最基本的成型参数，液态金属的充填流动和压实都是在压力和充填速度的作用下完成的，合理选择和确定压射压力和充填速度是压铸工艺的一个重要问题。

在压射过程中，随着冲头位置的移动，压力也出现不同的变化，这个变化规律都会对铸件质量产生重大影响。

1．压射力（F）压射力是压铸机压射机构中推动压射活塞运动的力，它是反映压铸机功能的一个主要参数。

压射力的大小，由压射缸的截面积和工作液的压力所决定。

压射力的计算公式如下：F=PπD²/4式中：F--压射力（N）；P--压射油缸内工作液的压力（Pa）；D--压射油缸的直径（m）；π=3.1416。

2．比压（P）及其选择比压是压室内金属液单位面积上所受的压力，填充时的比压称为压射比压。

压射后的比压称为增压比压，它决定了压铸件最终所受的压力和模具的胀型力。

压铸工艺过程压铸工艺过程是由压铸机来完成的。

压铸机相据压室的工作条件分为热压室压铸机和冷压多压铸机两大类，而冷压常压铸机又根据压室的布置形式分为卧式和立式两类。

各种压铸机的压铸基本过程都为合模、压射、增压、持压、开模。

图1-1所示为热压室帐铸机压铸过程，图1-2所示为卧式冷压室压铸机压铸过程。

图1-3所示为立式冷压室压铸机压铸过程，图1-4所示为升举压室压铸机压铸过程。

二、压铸工艺原理从本质上来说，压铸过程与其他各种铸造过程一样都是液态合金的流动与传热过程和凝固过程，也就是动量传递、质量传递和能量传递过怪及相变过程，都是基本物理过程。

都遵循自然界中关于物质运动的动量守恒原理、质量守恒原理和能量守恒原理及相变原理。

所以压铸过程中液态合金的流动与传热问题和凝固问题也都可以由建立在动量守恒、质量守恒和能量守恒定律基础上的动量方程、连续方程、能量方程及相变(凝固)理论来描述。

但是，压铸过科又有其特殊之处，这就是压铸过程是在高压、高速条件下进行的，使得液态合金充填型腔时的形态与其他铸造方法的充填形态具有很大的差别，因而理解压力和速度在压铸过程中的作用和变化，对液态合金流动(充填)形态的影响是必要的。

压铸压力和压铸速度1、压铸压力压铸压力是压铸工艺中主要参数之一。

通常用压射力和压射比压来表示。

(1)压射力压射力可分为充填压射力和增压压射力。

充填压射力指充填过程中的压射力，其值由式(1-1)进行计算，即F y=p g A D （（1-1）式中F y—充填压射力，kN；Pg —压铸机液压系统的管路工作压力，kPa；A D—压铸机压射缸活塞截面积，m2增压压射力则是指增压阶段原压射力，其值由式（1-2）进行讲算，即F yz=p gz A D(1-2)式中Fyz—增压压射力，kN；Pgz—压铸机压射缸内增压后的液压压力，kPa（2）压射比压压射比压是指压室内与压射冲头接触的金属液在单位面积上所受到的压力压力射比压和增压比压。

压铸工艺参数的计算与工艺调整前提:针对目前国内压铸行业使用非实时监控的压铸机具多这一现状.合理设定压铸参数尤为重要1.吉制点的确定.2.2.压射速度的确定3.增压的确定4实例分析★在压铸过程中，通常的压射功能为：慢压射，一级快压射，二级快压射和增压。

其中一级快压射主要用于锤头跟踪，但也可用于由慢到快的过渡压射，根据客户及铸件的需要，强调使用过渡压射时，也可做到锤头跟踪单独控制（此为特供机），增压与二级快压射相连，大吨位的压铸机增压起始吉制独立控制。

★例：在DCC160压铸机上生产的一个压铸件.浇铸全重:330g （含浇排系统）.铸件重量150g（内浇口以上）.铸件投影面积：11X7=77cm2.浇注总投影面积：77X200%=154cm2.铸件材料：ADC12.本例铸件内浇口实际截面积：2.7X1.1+18X1.7=60.3mm2.平均壁厚：2mm.一. 吉制点确定：①.△1点对应入料筒的B点，当采用短入料筒时△1向42方向移动，同时△］始终保持对应B点.②.△，点：当料温低或充填率低亦或薄壁铸件时，△2接近对应A点,反之接近43点.③.43点:通过计算L H来确定,通常锤头压射到43点时,合金液达到C点,如果需要提前及滞后充填，43相应右移及左移.④.△点:对应模具分型面，（同时不能超过射出行程的极限）4⑤为了确定43点，需要计算L HM=A P*L H* P ------------------------------- ⑴M:铸件重量（内浇口以上,含集渣包）A p：锤头截面积P :合金液体密度将数值代入6：150=兀R2*L H*P=3.14*2.52*L H*2.5求得 L =3.06cm H二.压射过程之速度确定：1.慢压射速度Vs的大小一般以合金液不从入料口溢出为原则。

通常Vs为0.2-0.4m/s之间为宜（可以不做调整）2.一级快压射速度的确定需要考虑锤头跟出及过渡性速度两种情况充填率$ =M总/ A p*LK* P -------------------- ⑵M总:包括浇排系统在内的铸件总重A p:锤头截面积4:空打行程代入数值：$二（3 3 0/0 . 78 5 *52 *32 *2 . 5）*100%=21% （标准 30%-70%）充填高：H=(D/2)*(1.66*$+0.17)H=(50/2)*(1.66*0.21+0.17)=13mm一级快压射速度V L=0.2* {(D-H)*(1-0)/(1+0)}1/2 ------------------------- ⑷V L=0.2* {(50-13)*(1-0.21)/(1+0.21)}1/2=0.98m/s 二级快压射速度的确定及二级手轮的调节方法：V PC tV H：V D0 V p0V g P a充填时间：t=(7/1000)*T2 ----------------- ⑸T:铸件平均壁厚t=(7/1000)*22 =0.028(s)内浇口速度：Vg*t*Ag* P =M -------------------- ⑹M:铸件重量(内浇口之上含集渣包)Vg*0.028*60.3*0.0025=150Vg=35500mm/s=35.5m/s(内浇口最小速度) 锤头实打速度：Qg二Qp(合金液通过任何截面的流量相等)Qg：内浇口处的流量Qp：锤头处的流量(入料筒处流量)Ag*Vg=Ap*Vp ----------------------------⑺60 . 3 *35 . 5=0 . 78 5*502 *V PVp=1.1m/s(此为最小锤头速度)Vp= 1.1m/s.取Vp=1.5m/s (模具所需)模具界限速度：当Pa=140kg/cm2 (系统压力)Vpc=550*(Pa*As*Ag2 /Ap3) 1/2 ------------------------------------ ⑻Vpc=550*{140*0 . 78 5*102 *0 . 62 /(0 . 78 5 *52尸}I/2=3.97 m/s 实打速度：Vp={(V产V)/( V D2+V PC2)} 1/2 --------------------------------- ⑼pc2Vp={(62*3.972)/( 62+3.972)}1/2=3.31 m/s(压铸机所供)3.31远大于1.5 能量过剩.即Pa不需要取140kg/cm2那么当Pa=100 kg/cm2时情况如下：V=3.97*(100/140)1/2=3.35 m/spc此时空打速度 V =6*(100/140)1/2=5 m/sDV J{(52*3.352)/( 52+3.352)}1/2=2.78 m/s通过比较可知：降低系统压力让压铸机与压铸模系统更匹配由上面公式⑼：V P={(V D2*V PC2)/( V D2+V PC2)} 1/2可以导出：丫：{"长2*丫//( V PC2-V P2)} 1/2 ------------------------------- ⑽当 V P =1.5m/s 时可得出二级快压射设定速度：V D={(3.352*1.52)/( 3.352-1.52)}1/2=1.68m/s手轮设置：【(12*12/5)为每1m/s时的格数】(12*12/5)*1.68=49 格即:手轮调节为4圈1格三.增压确定：P 取 100Mpa 时锁模力=A 总*P=154*100=154（T）A P * P = P Z * P Z ------------------------------------------------------- （11）（锤头部）（增压缸处）0 . 78 5 *52*100MPa=0.785*162*PZP =9.76 Mpa （增压缸需设置的压力）ZA P * P = A S * P S ------------------------------------------------------- ⑫（锤头部）（射出缸处）0 . 78 5 *52*100MPa=0.785*102*PSP S =25 MPa （射出缸压力表显示值）通过查看射出缸压力表（大表）读数核实是否为25MPa如数据不符，需要调整增压储能器的压力，另外，原则上增压流量手轮从3圈调起充填时间允许时，可调小增压流量，否则反之触发压力一般为50kg/cm2,充填时间允许时也可调小触发压力，否则反之四.实例分析：1.当 Vj1.5m/s 时通过 Ag * Vg = A P * V P60.3*Vg=0.785*502*1.5Vg = 48.8 m/s （标准为 20-60 m/s）说明内浇口截面积较小，内浇口处的龟裂现象也证实了这一点。

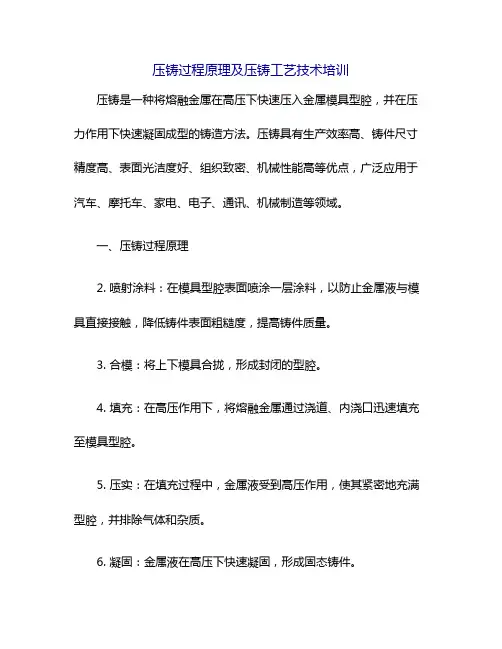

压铸过程原理及压铸工艺技术培训压铸是一种将熔融金属在高压下快速压入金属模具型腔，并在压力作用下快速凝固成型的铸造方法。

压铸具有生产效率高、铸件尺寸精度高、表面光洁度好、组织致密、机械性能高等优点，广泛应用于汽车、摩托车、家电、电子、通讯、机械制造等领域。

一、压铸过程原理2. 喷射涂料：在模具型腔表面喷涂一层涂料，以防止金属液与模具直接接触，降低铸件表面粗糙度，提高铸件质量。

3. 合模：将上下模具合拢，形成封闭的型腔。

4. 填充：在高压作用下，将熔融金属通过浇道、内浇口迅速填充至模具型腔。

5. 压实：在填充过程中，金属液受到高压作用，使其紧密地充满型腔，并排除气体和杂质。

6. 凝固：金属液在高压下快速凝固，形成固态铸件。

7. 开模：凝固完成后，打开模具，取出铸件。

8. 后处理：对铸件进行切割、打磨、抛光等后处理，以满足产品要求。

二、压铸工艺技术培训1. 压铸模具设计：培训学员掌握压铸模具结构、设计原则、分型面选择、浇注系统设计、冷却系统设计等内容，提高模具设计水平。

2. 压铸工艺参数：培训学员了解和掌握压力、速度、温度、时间等工艺参数对铸件质量的影响，学会调整和优化工艺参数。

3. 压铸机操作：培训学员熟练掌握压铸机的操作方法、安全注意事项、设备维护保养等内容，提高操作技能。

4. 压铸涂料应用：培训学员了解涂料的作用、种类、性能、喷涂方法等，学会正确选用和喷涂涂料。

5. 铸件缺陷分析：培训学员掌握铸件常见缺陷的类型、原因、防止措施，提高缺陷分析及解决能力。

6. 压铸现场管理：培训学员了解压铸生产现场的管理要点，提高现场管理水平。

7. 压铸新技术及应用：介绍压铸领域的新技术、新工艺、新材料等，拓展学员知识面。

8. 实践操作：组织学员进行压铸操作实践，巩固所学知识，提高实际操作能力。

通过压铸工艺技术培训，学员将全面了解压铸过程原理，掌握压铸模具设计、工艺参数调整、设备操作、涂料应用、缺陷分析等关键技术，提高压铸生产现场管理水平，为我国压铸行业的发展贡献力量。

压铸过程原理及压铸工艺参数确定解读压铸（Die casting）是一种通过将金属材料（通常为非铁金属，如铝、锌、铜等）加热至液态，然后压入模具中形成特定形状的工艺。

压铸工艺参数的确定包括：模具设计、铸造温度、注射速度、注射压力、冷却时间等。

压铸过程主要包括模具的张合、铸料的注入、冷却和模具的张开四个步骤。

具体过程如下：1.模具的张合：将两块模具合拢，形成一个完整的铸造腔。

2.铸料的注入：将预先加热至液态的金属材料经过喷射系统注入到铸造腔中。

3.冷却：待金属材料充分填充铸造腔后，开始冷却过程。

通过导热系统或者液体冷却剂快速冷却铸件，使其凝固固化。

4.模具的张开：冷却完毕后，张开模具并将铸件推出。

压铸工艺参数的确定：1.模具设计：模具的设计直接影响产品的成型质量。

合理的模具设计应保证产品的一致性和尺寸精度，并考虑到产品的冷却效果以及模具的寿命等因素。

2.铸造温度：铸造温度直接决定了金属材料的流动性和充填性能。

过高的温度可能导致材料的挥发和氧化，过低的温度可能导致流动性差，影响成型质量。

因此，需要根据材料的特性和产品要求确定适当的铸造温度。

3.注射速度：注射速度决定了金属材料进入模具的速度和充填性能。

过高的注射速度可能导致气泡和缺陷，过低的注射速度可能导致不充分充填和产生残余应力。

适当的注射速度应根据具体材料和产品进行调整。

4.注射压力：注射压力决定了金属材料进入模具的力度，以及铸件的密实程度。

过高的注射压力可能导致模具磨损和损坏，过低的注射压力可能导致产品质量不稳定。

适当的注射压力应通过试模或者经验确定。

5.冷却时间：冷却时间是指充填完毕后，铸件需要保持在模具中进行冷却的时间。

适当的冷却时间可以保证铸件的完全凝固和均匀冷却，以避免产生缺陷和应力。

压铸工艺参数的确定需要结合实际情况，通过试模和不断的优化调整，以达到产品的质量要求。

同时，压铸过程还需要注意风险控制和安全生产，以保证操作人员和设备的安全。

压铸过程原理及压铸工艺参数确定压铸是将熔融的金属注入到铸模中并进行压力加固，使其凝固形成一种金属铸件的工艺过程。

压铸是金属铸造中最常用的一种方法，广泛应用于汽车制造、航空航天、电子电器等工业领域。

下面将详细介绍压铸过程的原理以及压铸工艺参数的确定。

1.压铸模具的设计与制造：压铸模具是压铸过程中至关重要的一环。

它根据铸件的形状和要求，设计并制造出铸型腔、浇注系统、引手等组成部分。

通过压铸模具，可以将熔融金属注入到铸型腔中，形成铸件的形状。

2.熔炼和注射金属：在压铸过程中，首先需要将金属材料熔化，然后通过注射机将熔融金属注入到铸型腔中。

注射机通常由一个熔融金属锅和一个压力室组成。

3.压力加固：当熔融金属注入到铸型腔中后，需要施加一定的压力进行加固。

通过施加压力，可以使熔融金属充分填充铸型腔，并确保金属凝固成一体的铸件。

4.压铸过程：压铸过程是由注射、封着、冷却、开露和脱模等步骤组成的。

在注射阶段，熔融金属被注射机注入铸型腔中。

在封着阶段，注射机的活塞会施加压力，确保金属填充完全，并避免金属的逆流。

在冷却阶段，熔融金属开始凝固。

在开露阶段，模具中的冷却液被排出，并准备下一次注射。

在脱模阶段，铸件从模具中取出。

压铸工艺参数确定：1.注射速度：注射速度是指熔融金属注入铸型腔的速度。

注射速度过快可能导致金属的冲击和气泡产生，而注射速度过慢则会延长制造周期。

注射速度的选择应该根据铸件的形状、厚度和尺寸来确定。

2.注射压力：注射压力是指压铸过程中施加在熔融金属上的压力。

注射压力的选择应该保证金属充分填充铸型腔，并防止金属气泡和缺陷的产生。

3.注射温度：注射温度是指熔融金属注入铸型腔时的温度。

注射温度的选择应该保证熔融金属的流动性，在填充铸型腔的同时尽量减少金属的气泡和缩孔。

4.压力时间：压力时间是指施加在熔融金属上的压力的持续时间。

压力时间的选择应该保证金属充分填充铸型腔，并确保金属在凝固过程中不产生缩孔和缺陷。

压铸工艺参数的设定和调节压铸工艺参数的设定和调节是在铸造过程中对机器设备的参数进行调整，以达到铸件质量要求的过程。

这些参数包括压力、速度、温度、冷却时间等，正确的设定和调节能够改善铸件的成型质量，提高生产效率和降低生产成本。

首先，压铸工艺参数的设定和调节应考虑到铸件的形状、尺寸、材料等因素。

根据铸件的设计要求，选择合适的压力和速度来满足铸件的成型需求。

一般情况下，增加压力可以提高铸件的致密度、强度和表面质量，但过高的压力可能导致铸件断裂或变形；增加速度可以减少热损失，提高铸件的凝固速度和成型质量，但过高的速度可能导致冷隔离缺陷等问题。

其次，压铸工艺参数的设定和调节还需要考虑到机器设备的性能和工作状态。

例如，如果机器设备的液压系统压力低于要求，就需要调整液压泵的工作压力，保证其在一定范围内稳定工作；如果机器设备的液压缸行程不足，就需要增加液压泵的行程或调整行程限位开关。

第三，压铸工艺参数的设定和调节还需要根据铸件的材料和成型温度来决定。

铸件的成型温度对铸件的凝固速度、收缩率、热裂纹倾向等有着重要影响。

一般情况下，增加成型温度可以加快铸件的凝固速度，提高铸件的致密度和强度，但过高的成型温度可能导致材料的氧化或烧损、铸件变形等问题。

此外，压铸工艺参数的设定和调节还需要考虑到铸件的冷却时间。

冷却时间是指在铸件成型后，需要经过一定时间的冷却才能取出铸件。

合理的冷却时间可以保证铸件的成型质量和尺寸稳定性，但过长的冷却时间可能导致生产效率低下。

在设定和调节压铸工艺参数时，需要根据实际工艺经验和试制铸件的质量情况进行有针对性的调整。

如果发现铸件存在不良缺陷，例如气孔、疏松、缩孔、冷隔离等，就需要重新评估和调整工艺参数，以减少或消除这些缺陷。

总之，压铸工艺参数的设定和调节是一个复杂而严谨的过程，在实践中需要不断摸索和总结经验。

合理设定和调节这些参数，可以提高铸件的成型质量、降低缺陷率，并最终提高生产效率和降低生产成本。
