液压传动复习题

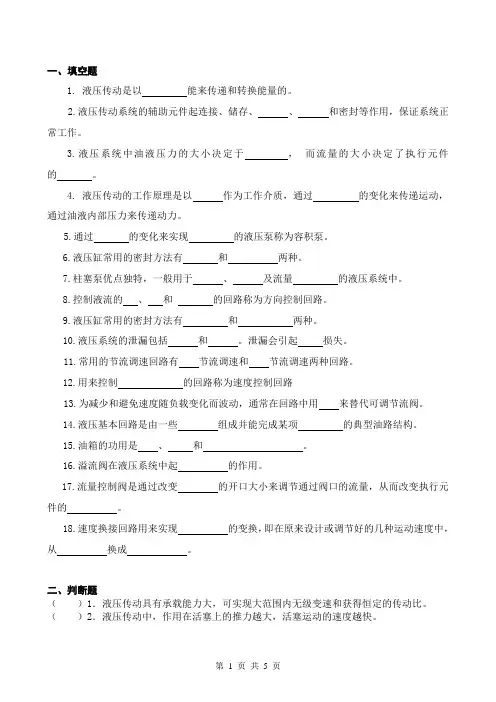

一、填空题1. 液压传动是以能来传递和转换能量的。

2.液压传动系统的辅助元件起连接、储存、、和密封等作用，保证系统正常工作。

3.液压系统中油液压力的大小决定于，而流量的大小决定了执行元件的。

4. 液压传动的工作原理是以作为工作介质，通过的变化来传递运动，通过油液内部压力来传递动力。

5.通过的变化来实现的液压泵称为容积泵。

6.液压缸常用的密封方法有和两种。

7.柱塞泵优点独特，一般用于、及流量的液压系统中。

8.控制液流的、和的回路称为方向控制回路。

9.液压缸常用的密封方法有和两种。

10.液压系统的泄漏包括和。

泄漏会引起损失。

11.常用的节流调速回路有节流调速和节流调速两种回路。

12.用来控制的回路称为速度控制回路13.为减少和避免速度随负载变化而波动，通常在回路中用来替代可调节流阀。

14.液压基本回路是由一些组成并能完成某项的典型油路结构。

15.油箱的功用是、和。

16.溢流阀在液压系统中起的作用。

17.流量控制阀是通过改变的开口大小来调节通过阀口的流量，从而改变执行元件的。

18.速度换接回路用来实现的变换，即在原来设计或调节好的几种运动速度中，从换成。

二、判断题（）1．液压传动具有承载能力大，可实现大范围内无级变速和获得恒定的传动比。

（）2．液压传动中，作用在活塞上的推力越大，活塞运动的速度越快。

（）3．油液在无分支管路中稳定流动时，管路截面积大的地方流量大。

（）4．液压传动系统中某处有几个负载并联时，压力的大小取决于克服负载的各个压力值中的最小值。

（）5．液压传动系统的泄漏必然引起压力损失。

（）6．驱动液压泵的电动机所需功率应比液压泵的输出功率大。

（）7．外啮合齿轮泵中，轮齿不断进入啮合的一侧的油腔是吸油腔。

（）8．往复两个方向的运动均通过压力油作用实现的液压缸称为双作用缸。

（）9．液压马达是把液压能转变为机械能的一种能量转换装置。

（）10．液压传动装置本质上是一种能量转换装置。

（）11．在尺寸较小、压力较低、运动速度较高的场合，液压缸的密封可采用间隙密封方法。

液压传动复习题(附参考答案)一、填空题1．液压系统中的压力取决于（），执行元件的运动速度取决于（）。

（负载；流量）2．液压传动装置由（）、（）、（）和（）四部分组成，其中（）和（）为能量转换装置。

（动力元件、执行元件、控制元件、辅助元件；动力元件、执行元件）3．液体在管道中存在两种流动状态，（）时粘性力起主导作用，（）时惯性力起主导作用，液体的流动状态可用（）来判断。

（层流；紊流；雷诺数）4．由于流体具有（），液流在管道中流动需要损耗一部分能量，它由（）损失和（）损失两部分组成。

（粘性；沿程压力；局部压力）5．通过固定平行平板缝隙的流量与（）一次方成正比，与（）的三次方成正比，这说明液压元件内的（）的大小对其泄漏量的影响非常大。

（压力差；缝隙值；间隙）6．变量泵是指（）可以改变的液压泵，常见的变量泵有( )、( )、( )其中（）和（）是通过改变转子和定子的偏心距来实现变量，（）是通过改变斜盘倾角来实现变量。

（排量；单作用叶片泵、径向柱塞泵、轴向柱塞泵；单作用叶片泵、径向柱塞泵；轴向柱塞泵）7．液压泵的实际流量比理论流量（）；而液压马达实际流量比理论流量（）。

（大；小）8．斜盘式轴向柱塞泵构成吸、压油密闭工作腔的三对运动摩擦副为（与）、（与）、（与）。

（柱塞与缸体、缸体与配油盘、滑履与斜盘）9．外啮合齿轮泵位于轮齿逐渐脱开啮合的一侧是（）腔，位于轮齿逐渐进入啮合的一侧是（）腔。

（吸油；压油）10．为了消除齿轮泵的困油现象，通常在两侧盖板上开（），使闭死容积由大变少时与（）腔相通，闭死容积由小变大时与（）腔相通。

（卸荷槽；压油；吸油）11．齿轮泵产生泄漏的间隙为（）间隙和（）间隙，此外还存在（）间隙，其中（）泄漏占总泄漏量的80%～85%。

（端面、径向；啮合；端面）12．双作用叶片泵的定子曲线由两段（）、两段（）及四段（）组成，吸、压油窗口位于（）段。

（大半径圆弧、小半径圆弧、过渡曲线；过渡曲线）13．调节限压式变量叶片泵的压力调节螺钉，可以改变泵的压力流量特性曲线上（）的大小，调节最大流量调节螺钉，可以改变（）。

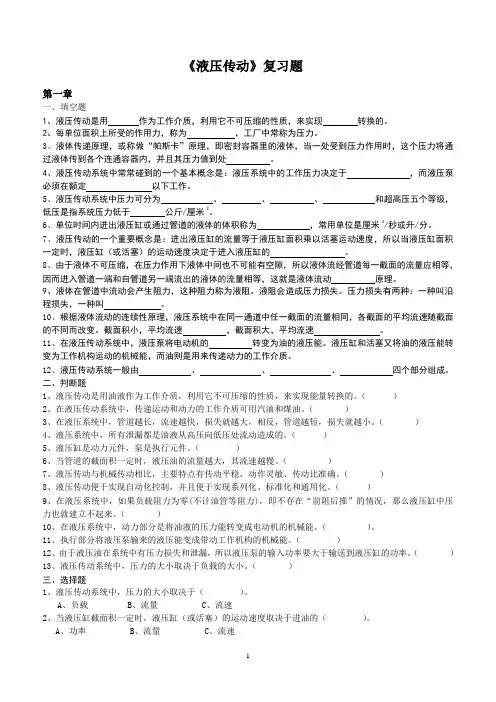

《液压传动》复习题第一章一、填空题1、液压传动是用作为工作介质，利用它不可压缩的性质，来实现转换的。

2、每单位面积上所受的作用力，称为，工厂中常称为压力。

3、液体传递原理，或称做“帕斯卡”原理，即密封容器里的液体，当一处受到压力作用时，这个压力将通过液体传到各个连通容器内，并且其压力值到处。

4、液压传动系统中常常碰到的一个基本概念是：液压系统中的工作压力决定于，而液压泵必须在额定以下工作。

5、液压传动系统中压力可分为、、、和超高压五个等级，低压是指系统压力低于公斤/厘米2。

6、单位时间内进出液压缸或通过管道的液体的体积称为，常用单位是厘米3/秒或升/分。

7、液压传动的一个重要概念是：进出液压缸的流量等于液压缸面积乘以活塞运动速度，所以当液压缸面积一定时，液压缸（或活塞）的运动速度决定于进入液压缸的。

8、由于液体不可压缩，在压力作用下液体中间也不可能有空隙，所以液体流经管道每一截面的流量应相等，因而进入管道一端和自管道另一端流出的液体的流量相等，这就是液体流动原理。

9、液体在管道中流动会产生阻力，这种阻力称为液阻。

液阻会造成压力损失。

压力损失有两种：一种叫沿程损失，一种叫。

10、根据液体流动的连续性原理，液压系统中在同一通道中任一截面的流量相同，各截面的平均流速随截面的不同而改变。

截面积小，平均流速，截面积大，平均流速。

11、在液压传动系统中，液压泵将电动机的转变为油的液压能。

液压缸和活塞又将油的液压能转变为工作机构运动的机械能，而油则是用来传递动力的工作介质。

12、液压传动系统一般由、、、四个部分组成。

二、判断题1、液压传动是用油液作为工作介质，利用它不可压缩的性质，来实现能量转换的。

（）2、在液压传动系统中，传递运动和动力的工作介质可用汽油和煤油。

（）3、在液压系统中，管道越长，流速越快，损失就越大，相反，管道越短，损失就越小。

（）4、液压系统中，所有泄漏都是油液从高压向低压处流动造成的。

（）5、液压缸是动力元件，泵是执行元件。

《液压传动》复习题班级：姓名：学号：成绩：一、填空题：（1×30分）1、液压传动系统由、、、、组成。

液压泵是将原动机输入的转变为液体的的能量转换装置，它的工作压力决定于，根据其结构特点可分为、、和等。

液压缸是将液体的压力能为的能量转换装置。

2、液体的粘性用粘度表示，常用的粘度表示方法有、和，液压油N32的含义是。

3、当液压缸的有效面积一定时，其内的工作压力决定于，活塞的运动速度决定于。

4、一般情况下，工程中液压泵的安装高度H不应大于。

5、双作用是叶片泵定子的内表面工作曲线由、和组成，其叶片安装时通常。

6、液压控制阀按其作用不同可分为、、三大类，分别控制调节液压系统中液体的、和从而控制执行元件的、和。

7、单向阀的作用是，液控单向阀具有良好的单向密封性常用于回路和回路。

8、换向阀的作用是利用的改变从而控制油路的、或。

9电液动换向阀是由和组成，其中起先导控制作用的是。

10、液压传动系统中常用的溢流阀有和两种，前者用于液压系统，后前者用于液压系统。

溢流阀在液压系统中能起到、、、等作用。

11、压力继电器是一种能将转变为的转换装置。

12、调速阀是由与串接而成。

13、液压系统的调速回路有、、三种。

14、液压系统实现执行机构快速运动的回路有、、的快速回路。

15、在液压系统中，可利用或实现执行元件快速与慢速的转换。

16、液压缸由、、和等基本部分组成。

17、液压缸的密封方法有、和。

18、常用的流量阀有和。

19、一般液压系统的工作温度应控制在。

20、机械功率P=FV，液压功率P= 。

21、常用的液压辅助装置有、、、、。

22、液压系统现代化改装的基本形式有、、和。

23 、液压系统设计时的工况分析包括和。

4. 液体在直管中流动时，产生（压力损失；在变直径管、弯管中流动时产生（5. 在液压系统中，由于某一元件的工作状态突变引起油压急剧上升,在一瞬间突然产生很高的压力峰值，同时发生急剧的压力升降交替的阻尼波动过程称为（。

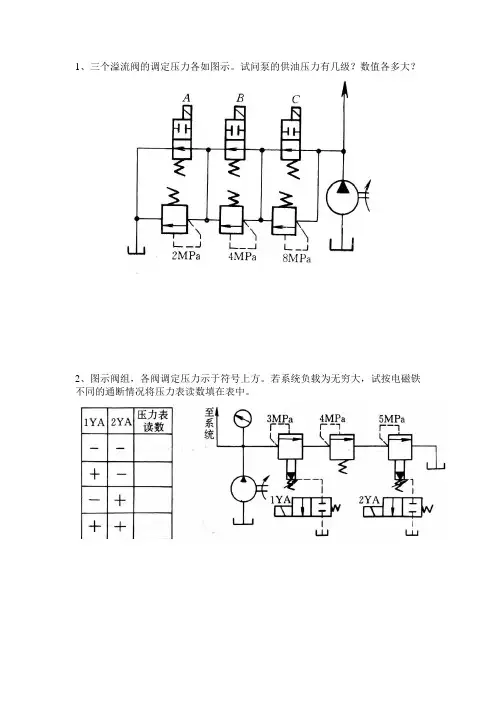

1、三个溢流阀的调定压力各如图示。

试问泵的供油压力有几级？数值各多大？2、图示阀组，各阀调定压力示于符号上方。

若系统负载为无穷大，试按电磁铁不同的通断情况将压力表读数填在表中。

3、在图示的两阀组中，溢流阀的调定压力为p A＝4MPa、p B＝3 MPa、p C＝5 MPa，试求压力计读数？5、图8—1所示组合钻床液压系统，其滑台可实现“快进-工进-快退-原位停止”工作循环。

试填好其电磁铁动作顺序表。

图8 — 11YA 2YA 3YA 4YA 电磁铁动作快进工进快退原位停止泵卸荷电磁铁 动作 1YA 2YA 3YA 4YA快进 ＋ － － ＋ 工进 ＋ － － －快退 － ＋ － ＋原位停止 － － － ＋ 泵卸荷 －－＋＋6、图8-2所示专用钻镗床液压系统，能实现“快进—一工进—二工进—快退—原位停止”工作循环。

试填写其电磁铁动作顺序表。

电磁铁 动作1YA2YA3YA4YA快进一工进二工进快退停止快进一工进二工进快退1YA2YA3YA4YA2AY图8 — 2电磁铁 动作1YA2YA3YA4YA快进 ＋ － － －一工进 ＋ － ＋ －二工进＋ － ＋ ＋快退 － ＋ ＋ －停止－－－－8、图中所示有两个结构相同相互串联的液压缸，其中无杆腔面积A1，有杆腔面积A2，缸1的输入压力P1，输入流量qv 。

不计损失和泄漏，求：（1）两缸承受相同负载时候（F 1=F 2）,该负载的数值以及两缸的运动速度（2）缸2的输入压力是缸1的一半（125.0p p ）时，两缸各能承受多少负载？ （3）缸1不承受负载时候（F1=0），缸2能承受多少负载？（15分）A 112A 1A 2A 2v 1V 2F 1F 2p 1, q v19、如题图所示的液压回路可以实现“快进→工进→快退”动作的回路（活塞右行为“进”，左行为“退”），如果设置压力继电器的目的是为了控制活塞的换向，试问：图中有哪些错误？为什么是错误的？应该如何改正？。

高职液压传动复习题答案一、选择题1. 液压传动系统主要由哪几部分组成？A. 油箱、泵、执行器B. 油箱、泵、控制阀C. 泵、控制阀、执行器D. 泵、控制阀、执行器和辅助元件答案：D2. 液压泵的主要功能是什么？A. 将机械能转换为液体的压力能B. 将液体的压力能转换为机械能C. 控制液体的流动方向D. 调节液体的压力和流量答案：A3. 液压缸的工作原理是什么？A. 通过改变液体的体积来产生运动B. 通过改变液体的压力来产生运动C. 通过液体的压力推动活塞运动D. 通过液体的流动带动活塞运动答案：C4. 液压系统中的控制阀主要用来做什么？A. 改变液体的压力B. 改变液体的流量C. 控制液体的流动方向D. 储存液体答案：C5. 什么是液压系统的负载敏感控制？A. 根据负载变化自动调节系统压力B. 根据负载变化自动调节系统流量C. 根据负载变化自动调节泵的转速D. 根据负载变化自动调节执行器的速度答案：A二、填空题1. 液压传动系统的优点包括_______、_______、_______等。

答案：功率密度高、响应速度快、易于实现自动化控制2. 液压泵按其工作原理可分为_______泵和_______泵。

答案：容积式、动力式3. 液压缸按其结构可分为_______缸和_______缸。

答案：单作用、双作用4. 液压系统中的_______是用来储存和过滤液压油的。

答案：油箱5. 液压系统中的_______是用来测量和显示系统压力的。

答案：压力表三、简答题1. 简述液压传动系统的工作原理。

答案：液压传动系统通过液压泵将机械能转换为液体的压力能，然后通过控制阀控制液体的流动方向和流量，最后通过执行器将液体的压力能转换为机械能，实现工作机构的运动。

2. 液压系统维护中需要注意哪些方面？答案：液压系统的维护需要注意定期检查液压油的清洁度和油位，定期更换液压油，检查泵、阀、缸等元件的工作状态，确保系统中无泄漏，以及定期对系统进行清洁和润滑。

部分复习题参考答案一、判断题1. 压力和速度是液压传动的中主要参数。

（×）2. 齿轮泵的吸油口制造比压油口大，是为了减小径向不平衡力。

（√）3.限压式变量泵主要依靠泵出口压力变化来改变泵的流量。

（√）4.齿轮泵、叶片泵和柱塞泵相比较，柱塞泵最高压力最大，齿轮泵容积效率最低，双作用叶片泵噪音最小。

（√）5.如果不考虑液压缸的泄漏，液压缸的运动速度只决定于进入液压缸的流量。

（√）6.单活塞杆液压缸缸筒固定时液压缸运动所占长度与活塞杆固定的不相等。

（×）7.三位五通阀有三个工作位置，五个通路。

（√）8.利用液压缸差动连接实现的快速运动的回路，一般用于空载。

（√）9．在流量相同的情况下，液压缸直径越大，活塞运动速度越快。

（×）10．由于油液在管道中流动时有压力损失和泄漏，所以液压泵输入功率要小于输送到液压缸的功率。

（×）11、温度对油液粘度影响是：当油液温度升高时,其粘度随着升高。

（×）12、液压传动系统中，压力的大小取决于油液流量的大小。

（×）13、根据液体的连续性方程，液体流经同一管内的不同截面时，流经较大截面时流速较快。

（×）14、调速阀与节流阀的调速性能一样。

（×）15、对同一定量泵，如果输出压力小于额定压力且不为零，转速不变，则实际流量小于额定流量。

（×）16、液控单向阀控制油口不通压力油时，其作用与普通单向阀相同。

（√）17、不考虑泄漏的情况下，根据液压泵的几何尺寸计算而得到的排量称为理论流量。

（×）18、减压阀的主要作用是使出口压力低于进口压力且保证进口压力稳定。

（×）19、双作用叶片泵可用作变量泵。

（×）20、利用远程调压阀的远程调压回路中，只有在溢流阀的的调定压力高于远程调压阀的调定压力时，远程调压阀才能起作用。

（√）二、填空题1．液压传动是以（压力）能来传递和转换能量的2. 对于各类液压油，按其在一定温度下（运动粘度）的平均值来标定粘度等级。

液压传动复习题1.液压传动是以液体为工作介质，通过驱动装置将原动机的机械能转换为液体的压力能，然后通过管道、液压控制及调节装置等，借助执行装置，将液体的压力能转换为机械能，驱动负载实现直线或回转运动。

2.液压系统的组成部分：(1)能源装置（液压泵） 是将原动机输出的机械能转换成液体压力能的元件。

其作用是向液压系统提供压力油，液压泵是液压系统的心脏。

(2)执行装置 把液压能转换成机械能以驱动工作机构的元件，执行元件包括液压缸和液压马达。

(3)控制装置 包括压力、方向、流量控制阀，是对系统中油液压力、流量、方向进行控制和调节的元件(4)辅助装置 上述三个组成部分以外的其他元件，如管道、管接头、油箱、过滤器等。

(5)工作介质 传递能量的流体，即液压油。

液压传动的组成部分：能源装置（液压泵） 执行装置 控制装置 辅助装置3.图形符号表示元件的功能，而不表示元件的具体结构和参数；反映各元件在油路连接上的相互关系，不反映其空间安装位置；只反映静止位置或初始位置的工作状态，不反映其过渡过程；元件符号内油液流动方向用箭头表示，线段两端都有箭头的，表示流动方向可逆。

17.气穴现象：在液压系统中，当流动液体某处的压力低于空气分离压时，原先溶解在液体中的空气就会有利出来，是液体中产生大量气泡，这种现象称为气穴现象。

气穴多发生在阀口和液压泵的进口处。

18.液压冲击：在液压系统中，当极快地换向或关闭液压回路时，致使液流速度急速地改变(变向或停止)，由于流动液体的惯性或运动部件的惯性，会使系统内的压力发生突然升高或降低，这种现象称为液压冲击。

19.工作压力:泵/马达实际工作时的输出压力。

额定压力:泵/马达在正常工作条件下,按试验标准规定能连续运转的最高压力。

排量(V):液压泵/马达每转一转,由其密封容积几何尺寸变化计算而得到的排出/吸入液体的体积,即在无泄漏的情况下,液压泵/马达每转一转所能排出/吸入的液体体积。

几何流量(qt):在不考虑泄漏的情况下,泵/马达在单位时间内排出/吸入液体的体积,其值等于排量(V)与转速(n)的乘积,与工作压力无关,即Vn q t =额定流量(qn):泵/马达在正常工作中,按试验标准规定必须保证的流量，亦即在额定转速和额定压力下由泵输出（或输入到马达中去）的流量。

液压传动复习题及参考答案(一到四)液压传动复习题及参考答案一、填空1、液压传动是利用液体的（压力）能来传递能量的一种传动方式。

其主要参数为（压力）和（流量）。

2、以（大气压力）为基准所表示的压力称为相对压力。

3、液体粘性用粘度表示,常用的粘度有（动力粘度）、（运动粘度）和条件粘度（或相对粘度)。

4、液体能量的表现有（压力能）、（位能/势能）和（动能）三种。

5、容积式液压泵是依靠（密封容积的变化）来进行工作的。

6、液压泵和液压马达的排量只随（几何尺寸）的变化而变化。

7、液压缸运动速度的大小决定于（进入液压缸的流量）。

8、减压阀常态时阀口常（开）。

9、油箱的功用有（储存油液）、（散发热量）、逸出气体和沉淀污物。

10、流体在管道中存在两种流动状态，（层流）时黏性力起主导作用，（湍流）时惯性力起主导作用，液体的流动状态可用（雷诺数/Re）来判断，其计算公式为（）。

11、改变单作用叶片泵转子和定子之间（偏心距）的大小可以改变其流量。

12、常用的液压泵有（齿轮）、（叶片）和（柱塞）三类。

13、调速阀是由（调速）和（节流）串联而成的。

14、若换向阀四个油口有钢印标记：“A”、“P”、“T”、“B”，其中（P）表示进油口，（T）表示回油口。

15、密封装置是解决（泄漏）最重要、最有效的手段。

16、（调压）回路的功用是使液压系统整体或部分的压力保持恒定或不超过某个数值。

17、液压传动系统由（动力）装置、（执行）装置、（控制）装置、（辅助）装置和工作介质组成。

18、根据度量基准的不同，压力有两种表示方法：绝对压力和（相对压力）。

19、静力学基本方程的表达形式为（p=p0+ρgh）。

20、在液压传动中，能量损失主要表现为（温升）。

21、为了防止产生（空穴）现象，液压泵吸油口距离油箱液面高度不宜太高。

22、执行元件是将液体的（压力）能转化成（机械）能的元件。

23、压力继电器是一种将油液的（压力）信号转换成（电）信号的电液控制元件。

《 液压传动 》复习题及答案一、填空题1、液压系统的压力取决于（外负载），执行元件的运动速度取决于（ 流量 ）。

2、液体温度升高其粘度将会（ 降低 ） ，液体的粘度随温度变化的特性叫（ 粘温特性 ）。

3、理想液体是一种既没有粘性又没有（ 可压缩性 ）的液体。

4、液体流动时的压力损失分为（ 沿程压力损失 ）和局部压力损失。

5、液体流动时存在着两种不同性质的流动状态即（层流 ）和（ 湍流 ）。

6、配流盘配流的轴向柱塞泵，根据结构特点可分为（ 斜盘式 ）和（斜轴式 ）两大类。

7、双作用叶片泵的转子所受径向力是（平衡 ）的。

8、电磁换向阀根据电磁铁是否浸入油液中可分为（ 干式）和（湿式）两种。

9、调速阀是在节流阀的前面串联了（ 减压阀 ）而成。

10、定压式节流调速回路包括（ 进口节流调速回路）和（出口节流调速回路）两种调速形式11、液压传动系统中最常见的执行元件有 ( 液压缸 ) 和 ( 液压马达 ) 。

12、除动力粘度之外，工程上还经常采用 ( 运动粘度 ) 和 ( 相对粘度 ) 来表示粘性的大小。

13、根据孔径比不同小孔可分为 ( 薄壁小孔) 、 ( 细长孔 ) 和短孔。

14、以绝对真空为基准测得的压力称为( 绝对压力 )，以一个大气压为基准测得的压力称为 ( 相对压力 ) 。

15、液体在管道内流动时,存在 ( 层流 ) 和 ( 湍流 )两种流动状态。

16、液压控制阀按功能可分为 ( 压力控制阀 ) 、 ( 流量控制阀 ) 和方向控制阀。

17、齿轮泵在结构形式上可以分为 ( 外啮合式 ) 和 ( 内啮合式 ) 两类。

18、液压缸按其作用方式可以分为 ( 单作用 ) 和 ( 双作用 ) 两类。

19、电磁换向阀根据电源不同可分为 ( 直流型 ) 、 ( 交流型 ) 和本整型三种。

20、定压式节流调速回路包括 ( 进口节流调速回路 ) 和( 回油节流调速回路 )两种调速形式。

二、简答题1、控制液压油污染的措施主要有哪些？（1）严格清洗元件和系统。

齿轮、轮系补充练习1.现有一标准直齿圆柱齿轮，其齿数z=30,齿顶圆直径da=160mm要求为之配制一大齿轮，装入中心距a=250mn的齿轮箱内传动。

试确定配制齿轮的基本参数。

2.在一中心距a=150mm勺旧箱体内，配上一对传动比i=76/23、模数m=3mr的标准渐开线直齿圆柱齿轮，试求这对齿轮各自的具体参数。

3.下图为滑移齿轮变速机构，分析5轴共有几种速度。

若轴n i=500r/min，按图示各齿轮啮合位置算出5轴的转速及转向。

4.观察下图中的轮系传动原理，回答：（1）该轮系能输出多少种速度？（2）若n i=1000r/min，按图示各齿轮啮合位置求齿条移动速度及方向。

27m-2 z=243 题图液压传动复习题4 题图1.液压传动不宜用于（）的场合。

A.实现控制B.定传动比C.大型机械D.要求无级调速。

2.在液压系统中，压力通过液体传到连通器中的任意点，各个方向的压力都（）。

A. 相等B. 不相等C.不确定。

3.液压系统中流量是由（）控制的。

A.调速阀B .减压阀C .单向阀D .溢流阀4.压力对粘度的影响是（）A没有影响 B 影响不大C压力升高，粘度降低D压力升高，粘度显著升高5.液压油（），常常是液压系统发生故障的主要原因。

A温升过高B粘度太小C粘度太大D受到污染。

6.如果液体流动是连续的，那么在液体通过任一截面时，以下说法正确的是（）A没有空隙B没有泄漏C流量是相等的D上述说法都是正确的7.液压泵能吸油和压油，是由于泵的（）变化。

A动能B压力能C密封容积D流动方向8.双作用叶片泵从转子（）平衡考虑，叶片数应选（）;单作用叶片泵的叶片数常选（），以使流量均匀。

（A）轴向力（B）径向力（C）偶数（D）奇数9.双作用叶片泵具有（）的结构特点；而单作用叶片泵具有（）的结构特点。

A.作用在转子和定子上的液压径向力平衡B .所有叶片的顶部和底部所受液压力平衡C.不考虑叶片厚度，瞬时流量是均匀的 D .改变定子和转子之间的偏心可改变排量10.（）叶片泵运转时，存在不平衡的径向力；（）叶片泵运转时，不平衡径向力相抵消，受力情况较好。

液压传动复习题（含答案）一、填空题1、液压传动的工作原理是帕斯卡定律。

即密封容积中的液体既可以传递力，又可以传递运动。

2、在液压系统中，由于某些原因使液体压力突然急剧上升，形成很高的压力峰值，这种现象称为液压冲击。

3、液压管路中的压力损失可分为两种，一种是沿程压力损失，一种是局部压力损失。

4、过滤器可安装在液压系统的管路上、管路上和管路上等。

（吸油、压力油、回油）5、液体的流态分为层流和紊流两种，判断两种流态的准则是雷诺数。

6、液压泵将机械能转换成液压能，为系统提供压力油；液压马达将液压能转换成机械能，输出转矩和转速。

7、在液压流动中，因某处的压力低于空气分离压而产生大量气泡的现象，称为气穴现象。

8、液压系统若能正常工作必须由动力元件，执行元件，调节控制元件，辅助元件和工作介质组成。

9、液压控制阀按其用途可分为压力控制阀、流量控制阀和方向控制阀三大类，分别调节、控制液压系统中液流的压力，流量和方向。

10、调速阀是由定差减压阀与节流阀串联而成的组合阀。

二、选择题1、顺序阀是（ B ）控制阀。

A、流量B、压力C、方向2、将发动机输入的机械能转换为液体的压力能的液压元件是（A ）。

A、液压泵B、液压马达C、液压缸D、控制阀3、液压泵的理论流量（ A ）实际流量。

A、大于B、小于C、相等4、要实现快速运动可采用（ A ）回路。

A、差动连接B、调速阀调速C、大流量泵供油5、当系统的流量减小时，油缸的运动速度就（ B ）。

A、变快B、变慢C、没有变化6、液压缸的运动速度取决于（ B ）。

A、压力和流量B、流量C、压力7、减压阀控制的是（ B ）处的压力。

A、进油口B、出油口C、A 和B都不是8、液压泵的理论流量（ A ）实际流量。

A、大于B、小于C、相等9、在液压系统中，（A ）可作背压阀。

A、溢流阀B、减压阀C、液控顺序阀10、大流量的系统中，主换向阀应采用（B ）换向阀。

A、电磁B、电液C、手动11、要实现快速运动可采用（A ）回路。

液压传动复习题一、填空题1. 液压传动系统主要由（动力元件）、（执行元件）、（控制调节元件）、（辅助元件）及（工作介质）组成。

2、液压传动系统中最重要的参数是（压力）和（流量）。

3、压力表示方法有（绝对压力）和（相对压力）两种，真空度属于（相对压力）。

4、液压缸有效面积一定时，其活塞的运动速度由（输入流量）决定。

5、管路的压力损失分为（沿程压力损失）和（局部压力损失）。

6、液压泵按结构分为（齿轮泵）、（叶片泵）和（柱塞泵）三大类。

其中，齿轮泵有（内啮合齿轮泵）和（外啮合齿轮泵）两种；叶片泵有（定量叶片泵）和（变量叶片泵）两种；柱塞泵有（径向柱塞泵）和（轴向柱塞泵）两种。

7、变量叶片泵依靠（偏移量）的变化，来改变泵的流量。

柱塞泵是（改变柱塞行程）造成密封容积变化，来实现吸油和压油。

8、液压缸按结构不同，可分为（活塞缸）、（柱塞缸）和（摆动缸）三大类。

9、单活塞杆缸常用于一个方向（慢进），另一个方向（快退）设备的液压系统。

10、液压缸中常用的缓冲装置有（环形间隙式）、（可变节流式）和（可调节流式）缓冲装置。

11、液压缸是执行元件，功用是将（液压能）转换为（机械能），从而驱动工作机构工作。

12、液压系统中常用的辅助元件有（管件）、（过滤器）、（蓄能器）、（油箱）、（密封件）、（压力表）等。

13、液压系统中常用的油管需要根据（安装位置）、（工作压力）来正确选用。

14、按过滤精度的不同，过滤器分为四个等级（粗）、（普通）、（精）和（特精）；按滤芯材料和结构形式不同，过滤器有（网式）、（线隙式）、（纸芯式）、（烧结式）等。

15、油箱中的油液温度一般推荐为（30~50℃），最高不超过（65℃）。

16、液压阀的基本参数是（额定压力）和（额定流量）。

17、液压阀可分为（方向阀）、（压力阀）和（流量阀）三大类。

18、压力继电器是一种将油液的（压力）信号转换成（电）信号的电液控制元件。

19、节流调速回路是用（定量）泵供油，通过调节流量阀的通流截面积大小来改变进入执行元件的（流量），从而实现运动速度的调节。

1、液压传动概述2、填空题3、液压系统假设能正常工作必须由〔动力装置〕、〔执行装置〕、〔控制调节装置〕、〔辅助装置〕和工作介质组成。

4、液压系统的两个重要参数是〔压力〕、〔流量〕，它们的特性是液压系统的工作压力取决于〔负载〕，液压缸的运动速度取决于〔流量〕。

5、液压传动的工作原理是以〔液体〕作为工作介质，通过〔密封容积〕的变化来传递运动，通过油液部的〔压力〕来传递动力。

6、判断题7、液压传递不易获得很大的力和转矩。

〔×〕8、液压传动装置工作平稳；能方便的实现无级调速，但不能快速启动、制动和频繁换向。

〔√〕9、液压传动适宜在传递比要求严格的场合采用。

〔×〕10、液压系统故障诊断方便、容易。

〔×〕11、液压传动适宜于远距离传动。

〔×〕12、液压传动装置本质上是一种能量转换装置。

〔√〕13、选择题14、液压系统的执行元件是〔C〕。

15、电动机 B、液压泵 C、液压缸和液压马达 D、液压阀16、液压系统中，液压泵属于〔A〕。

17、动力局部 B、执行局部 C、控制局部 D、辅助局部18、液压传动的特点有(B)19、A、可与其它传动方式联用，但不易实现远距离操纵和自动控制20、B、可以在较大的速度围实现无极变速21、C、能迅速转向、变速、传动准确22、D体积小、质量小、零部件能自润滑，且维护、保养和排放方便23、简答题24、何谓液压传动？液压传动的原理？它有那两个工作特性？25、答：1〕液压传动是以液体为介质，把原动机的机械能转化为液体的压力能，通过控制元件将具有压力能的液体送到执行机构、由执行机构驱动负载实现所需的运动和动力，把液体的压力能再转变为工作机构所需的机械能，也就是说利用受压液体来传递运动和动力。

26、2〕液压传动的原理：是以液体作为工作介质，通过密封容积的变化来传递运动，通过油液部的压力来传递动力。

27、3〕它的两个工作特性：液压传动的工作特性是液压系统的工作压力取决于负载，液压缸的运动速度取决于流量。

一、填空题（每空2分，共40分）1．液压传动中，压力决定于负载，速度决定于流量。

2.与外负载相对应的液体参数是压力，与运动速度相对应的液体参数是流量。

3.液压系统中的两个重要参数是压力和流量，液压传动是以液体的压力能传递动力的。

4．液压传动中，实际输出流量和泵的出口压力相乘是液压功率5．液压传动装置由动力元件、执行元件、控制元件、辅助元件和工作介质五部分组成。

6．管路系统总的压力损失等于沿程压力损失及局部压力损失之和。

7．溢流阀、减压阀、顺序阀都有直动式和先导式两种不同的结构形式8．液体在管道中的流动状态有两种，即层流和紊流。

流态可用雷诺数来判断。

9.雷诺数Re值大说明惯性力起主导作用，这样的液流呈紊流状态；雷诺数Re值小说明黏性力起主导作用，液流呈层流状态。

10.伯努利方程的物理意义是：在密闭管道内作恒定流动的理想液体具有三种形式的能量，即压力能、动能和位能。

在流动过程中，三种能量可以相互转化，但各个过流断面上三种能量之和恒为定值。

11.双作用叶片泵的定子曲线由两段长半径圆弧、两段短半径圆弧、及四段过度曲线组成。

12.在液流中，由于压力降低到有气泡形成的现象，统称为空穴现象。

13.在研究流动液体时，把假设既无粘性又不可压缩的液体称为理想液体。

14.液压泵的实际流量比理论流量大而液压马达的实际流量比理论流量小。

15.压力阀的共同特点是利用压力和弹簧力相平衡的原理来进行工作的。

16.普通调速阀是由节流阀与定差减压阀串联而成的复合阀，前者用于调节通流面积，从而调节阀的通过流量，后者用于压力补偿，以保证节流阀前后压差恒定。

17.液压泵是将原动机输入的机械能转变为油液的液压能的装置。

18.液压马达把液压能转换成机械能，输出的主要参数是转速和转矩。

19．液压传动是以压力能来传递和转换能量的。

20．液压控制阀按作用可分为方向控制阀、压力制阀和流量控制阀。

20．导式溢流阀由先导阀和主阀两部分组成。

21．双作用叶片泵一般为定量泵；单作用叶片泵一般为变量泵。

《液压传动》练习题第一章液压传动概述一、填空题：（每空0.5分，共20分）1、液压传动装置是机械设备中的传动机构，其作用为将原动机输出的动力传递和分配给工作机构。

2、液压传动装置完成能量传递和转换的前提（必要）条件是液体必须在封闭的容器内。

3、在液压传动装置完成能量传递和转换的过程中，其压力（p）的大小取决于外负载，工作机构的运行速度（v）取决于流量，流量（Q）的大小取于工作容积的变化量大小和单位时间内的变化次数。

4、液压传动装置要完成能量传递和转换，必须依靠一定的液压系统来完成。

5、液压传动系统由动力元件、执行元件、控制调节元件、辅助元件、工作介质。

6、液压传动装置是依靠密封容器（液压系统）内液体的容积变化来传递能量的。

7、GB/T786—1993规定：液压传动系统的图形（职能）符号只表示液压元件的功能，而不表示液压元件的结构和参数，在绘制液压系统图时，以液压元件的静止状态或零位置来表示。

8、液体的压力作用于与液体接触的表面的表面，也作用于液体之间。

9、液体压力的作用方向垂直于接触面。

10、静止液体中任何一点的压力各个方向都均相等。

11、液体压力的单位是Pa 。

12、液体压力的传递遵循帕斯卡定律。

13、为了降低液体在系统内流动时的压力损失和避免产生“气穴”现象，规定液压系统内吸油管的液流速度为1～2m/s ，回油管的液流速度为 1.5~2m/s ，压力油管的液流速度为3~6m/s 。

14、按液压系统内油液泄漏的情况，泄漏可分为内泄漏和外泄漏。

14、15、在液压传动中，用泄漏量（流量损失）的大小来表示系统的泄漏大小。

16、在液压传动中，用容积效率的大小来表示系统的密封性。

17、影响液压系统泄漏量的因素有密封间隙、压力和温度，其中密封间隙对泄漏量起决定性影响。

18、在液压系统中存在着压力损失、流量损失和机械损失三种能量损失而使系统内油液的温度升高。

二、选择题：（每题1分，共7分）1、液压传动装置是机械设备中的机构。
