CAD参数化图库的步骤

如何在CAD系统中实现参数化设计在当今的工程设计领域，计算机辅助设计（CAD）系统已经成为不可或缺的工具。

参数化设计作为 CAD 系统中的一项重要技术，能够极大地提高设计效率和质量，减少重复劳动，实现设计的自动化和智能化。

那么，如何在 CAD 系统中实现参数化设计呢？首先，我们要理解什么是参数化设计。

简单来说，参数化设计就是将设计对象的形状和尺寸等特征用参数来表示，并通过修改这些参数来驱动设计对象的变化。

例如，一个零件的长度、宽度、高度等尺寸都可以作为参数，当我们修改这些参数的值时，零件的形状和尺寸就会相应地改变。

要实现参数化设计，第一步是建立参数化模型。

这需要我们对设计对象进行深入的分析，确定其关键的形状和尺寸特征，并将这些特征转化为参数。

在建立参数化模型时，我们可以使用多种方法，如基于特征的建模、基于约束的建模等。

基于特征的建模是一种常见的方法。

它将设计对象分解为一系列具有特定形状和功能的特征，如孔、槽、凸台等。

每个特征都有相应的参数，如孔的直径、深度，槽的宽度、长度等。

通过组合这些特征，并设置它们的参数，就可以构建出复杂的设计对象。

基于约束的建模则是通过定义设计对象之间的几何约束和尺寸约束来建立模型。

例如，两条线平行、两个圆同心、一个矩形的长度是宽度的两倍等都是常见的约束。

通过满足这些约束条件，并指定一些关键尺寸的参数，系统可以自动生成符合要求的设计对象。

在建立参数化模型的过程中，还需要注意参数的合理性和有效性。

参数应该具有明确的物理意义，并且能够方便地进行修改和控制。

同时，参数的数量也不宜过多，以免造成模型的复杂性增加和管理困难。

建立好参数化模型后，接下来就是编写参数化程序。

这通常需要使用 CAD 系统提供的二次开发工具或编程语言，如 AutoCAD 的AutoLISP、SolidWorks 的 Visual Basic for Applications 等。

参数化程序的主要任务是实现参数的读取、修改和模型的更新。

CAD图形参数化建模方法CAD（Computer-Aided Design，计算机辅助设计）是一种利用计算机技术进行产品设计和制图的方法。

在CAD软件中，图形参数化建模是一种常见的设计方法，它允许用户通过定义参数来实时改变设计中的尺寸和形状，从而快速生成各种变种设计。

下面将介绍一些常用的CAD图形参数化建模方法和技巧。

1. 定义参数在CAD软件中，首先需要定义一些参数，例如长度、宽度、高度等。

参数可以通过在绘图过程中输入数值来定义，也可以在设计表格中输入数值。

定义参数后，可以在后续的设计中引用这些参数。

2. 使用公式在CAD软件中，可以使用公式来计算参数的值。

例如，可以通过定义一个长度参数和一个宽度参数，然后使用公式“长度*宽度”来计算面积参数。

这样，在改变长度或宽度参数时，面积参数会自动更新。

3. 关联对象CAD软件中的对象可以相互关联，通过关联对象可以实现参数化建模。

例如，可以定义一个长方形的长度和宽度参数，然后将这两个参数分别关联到两个对应的线段上。

这样，在改变长度或宽度参数时，线段的长度会自动更新，从而实现了参数化建模。

4. 使用约束CAD软件中的约束是一种限制条件，用于控制对象之间的关系。

通过使用约束，可以实现参数化建模。

例如，可以使用水平或垂直约束来保持对象的水平或垂直关系，使用相等约束来保持对象的长度相等。

这样，在改变参数时，受约束的对象会自动调整，保持设计的一致性。

5. 使用图形变换CAD软件中的图形变换功能可以对对象进行平移、旋转、缩放等操作。

通过使用图形变换，可以实现参数化建模。

例如，可以定义一个长度参数，并使用平移操作将一个对象复制到指定的距离上。

这样，在改变长度参数时，复制的对象会自动移动到新的位置。

6. 使用草图特征CAD软件中的草图特征是一种基于草图的设计方法，可以实现参数化建模。

草图特征允许用户通过在二维平面上绘制几何图形来创建三维实体。

通过定义和调整草图中的参数，可以实现尺寸和形状的参数化。

高质量CAD文件的参数化模型库构建在当今数字化时代，计算机辅助设计（CAD）已成为工程设计领域中不可或缺的工具。

为了提高设计效率和准确性，建立一个高质量的CAD文件的参数化模型库变得尤为重要。

本文将探讨如何构建这样一个模型库，以满足设计人员的需求。

一、引言CAD软件具备了强大的设计功能，但仍有许多设计人员在每次开始新项目时需要重新创建相似的模型。

此时，一个高质量的CAD文件的参数化模型库就可以发挥作用，帮助设计人员快速、准确地完成设计任务，并提高工作效率。

二、参数化建模的优势参数化建模是指使用数值参数来定义几何模型的过程。

与传统的手工建模相比，参数化建模有以下优势：1. 灵活性：参数化建模可以根据设计要求对模型进行快速修改和调整，减少了不必要的重建工作。

2. 重用性：通过建立参数化模型库，可以将已完成的模型保存下来，供以后使用。

3. 统一性：使用参数化建模可以使得设计团队之间的模型保持一致性，减少不必要的差异。

三、构建高质量CAD文件的参数化模型库的步骤1. 确定需求：首先，设计人员需要明确所需模型的类型和功能，进而确定建模的参数和约束条件。

2. 建立原始模型：根据需求，设计人员使用CAD软件建立原始模型，并选择合适的组件和操作进行参数化设计。

3. 设定参数和约束：为了使模型具备通用性和灵活性，设计人员需要设置适当的参数和约束条件，以便后续修改和定制。

4. 验证模型：在将模型纳入参数化模型库之前，设计人员应对其进行验证，确保其质量和准确性。

5. 建立模型库：将经过验证的参数化模型保存到模型库中，并进行分类和标注，以便设计人员进行检索和使用。

四、模型库的管理和维护1. 版本控制：鉴于设计需求的不断更新和变化，模型库需要进行版本控制，以便记录和追踪模型的演进过程。

2. 文档化：在模型库中，设计人员应编写详细的文档，包括模型的功能、参数说明、使用方法等，以方便其他设计人员的理解和使用。

3. 定期维护：模型库应定期进行维护和更新，确保其中的模型保持高质量和更新状态。

CAD中创建参数化设计的方法CAD（Computer-Aided Design，计算机辅助设计）是现代设计工程师的有力工具。

在CAD软件中，参数化设计是一种关键技巧，它可以帮助设计师快速创建并修改设计。

本文将介绍一些常用的CAD中创建参数化设计的方法。

首先，让我们了解一下什么是参数化设计。

参数化设计是指在设计过程中使用变量来定义几何形状、尺寸和其他属性。

通过将这些变量绑定到设计元素中，可以轻松地修改设计。

参数化设计的主要目的是提高设计的灵活性和可重用性。

在CAD软件中，创建参数化设计的方法如下：1. 定义参数：在CAD软件中，可以创建变量或参数，并定义它们的值和属性。

例如，您可以定义一个长度变量，命名为“长度”，并设置其初始值为10。

这个参数可以在设计中的不同元素中使用。

2. 创建几何形状：使用CAD软件提供的绘画工具创建您的几何形状。

您可以绘制直线、圆、矩形等基本几何形状，也可以使用更复杂的绘图工具创建复杂的形状。

3. 将参数应用于几何形状：选择要应用参数的几何形状，并将其绑定到所定义的参数上。

例如，选择一个矩形，将其边长和宽度与“长度”参数绑定。

这意味着您可以通过更改“长度”参数的值来改变矩形的尺寸。

4. 创建关系：通过创建关系，您可以定义几何元素之间的约束。

例如，您可以创建一个水平或垂直约束来确保几何元素的相对位置关系。

这样，当一个元素移动时，与其相关的其他元素也会相应地改变。

5. 修改设计：当需要修改设计时，只需更改所定义的参数的值即可。

例如，如果您想将之前的矩形变为长宽都是15的正方形，只需将“长度”参数的值改为15即可。

6. 创建表达式：除了简单的参数，您还可以创建表达式来定义更复杂的几何关系。

例如，您可以创建一个表达式，将一个参数的值乘以2，然后将其应用于其他几何元素上。

请注意，不同的CAD软件可能使用不同的方法来实现参数化设计。

上述步骤是通用的基本方法，但可能会有一些细微的变化。

利用CAD进行参数化建模的方法现代工程设计中，CAD（计算机辅助设计）软件成为不可或缺的工具。

在CAD软件中，参数化建模是一种高效且灵活的建模方法，它允许设计师通过调整参数直接修改模型，而无需手动更改每个构件。

本文将介绍一些利用CAD软件进行参数化建模的方法和技巧。

1. 了解参数化建模的概念参数化建模是一种基于参数的建模方法，它使用一组参数来定义和控制模型的几何形状、尺寸和位置。

通过修改这些参数的值，可以快速且准确地修改模型，以满足不同的设计需求。

2. 使用CAD软件的参数功能大多数CAD软件都提供了参数功能，例如Solidworks的“设计表”、“驱动尺寸”等功能，CATIA的“公式编辑器”等。

通过这些功能，可以为模型的各个构件定义参数，并与其他参数关联，实现模型的参数化创建。

3. 定义参数在进行参数化建模之前，需要首先确定模型的设计要求和需要调整的参数。

例如，一个桌子模型可能包括参数如上桌面长度、宽度、高度、腿部数量、腿部长度等。

通过定义这些参数，可以将模型的设计和尺寸灵活地调整。

4. 创建参数化特征在CAD软件中，可以使用各种工具和命令创建参数化特征。

这些特征可以是基础几何形状，如圆柱体、立方体等，也可以是复杂的特征，如倒角、孔洞等。

通过将这些特征与定义的参数关联起来，可以实现模型的自动调整。

5. 设置参数关系在CAD软件中，可以使用公式、函数、表格等方式设置参数之间的关系。

通过将参数与数学表达式关联，可以实现复杂的参数计算和关联。

例如，可以通过设置参数A与参数B的关系为A=2*B，当修改参数B的值时，参数A的值将自动更新。

6. 创建设计表一些CAD软件提供了“设计表”功能，可以将多个参数组织在一个表格中，并直接在表格中修改参数值。

通过使用设计表，可以方便地对模型的多个参数进行同时调整，提高建模效率。

7. 使用驱动尺寸CAD软件中的“驱动尺寸”功能允许将几何尺寸与参数关联，而不是直接指定固定的数值。

浩辰CAD教程机械2012之二十：参数化图库
参数化出库是我们在CAD设计时经常需要使用的一种功能，为了方便设计师设计，浩辰CAD机械2012设定了功能强大的的参数化图库。

在本节的CAD教程中，我们就通过调用螺钉来细说明参数化图库的调用方法。

首先，依次点击【浩辰机械】—【参数化设计】—【参数化出库】，软件会弹出对话框（如图1）。

图1
其中，我们可以通过点击【更换】在数据库列表中选择需要调用的参数化图库，点击之后，软件会弹出对话框（如图2）。

图2
此列表框详细列出了浩辰CAD机械缺省目录10数化图库名称，我们可以选择其一作为当前参数化图库。

浩辰CAD机械参数化国10树状结构形式进行管理，每一个库可以分成多个零件类。

将库名前面的【+】号击开，双击某一零件类，则回到图1界面。

其图象显示区域显示了当前零件类的所有零件。

每个零件用零件图象和其下方的零件名称、标准号表示。

界面中只能显示八个零件，数量多于八个时，需要通过图象显示区域下方的滚动条查找所要零件。

若所选图形是参数化图形，则出现编辑对话框（如图3）。

图3
在该对话框中，点击【放大】按钮可以放大显示预览图片；点击【属性】按钮，软件出
现包括当前零件全部属性的对话框，允许用户对其编辑。

浩辰CAD机械2012下载：/cad_56_80.html。

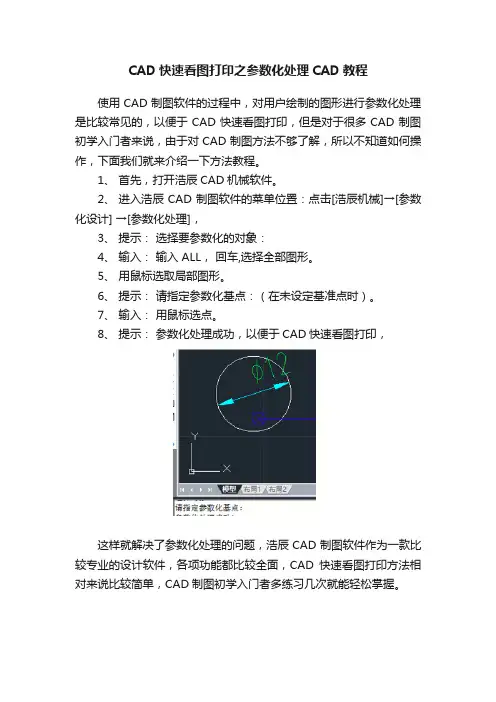

CAD快速看图打印之参数化处理CAD教程
使用CAD制图软件的过程中，对用户绘制的图形进行参数化处理是比较常见的，以便于CAD快速看图打印，但是对于很多CAD制图初学入门者来说，由于对CAD制图方法不够了解，所以不知道如何操作，下面我们就来介绍一下方法教程。

1、首先，打开浩辰CAD机械软件。

2、进入浩辰CAD制图软件的菜单位置：点击[浩辰机械]→[参数化设计] →[参数化处理]，
3、提示：选择要参数化的对象：
4、输入：输入 ALL，回车,选择全部图形。

5、用鼠标选取局部图形。

6、提示：请指定参数化基点：（在未设定基准点时）。

7、输入：用鼠标选点。

8、提示：参数化处理成功，以便于CAD快速看图打印，
这样就解决了参数化处理的问题，浩辰CAD制图软件作为一款比较专业的设计软件，各项功能都比较全面，CAD快速看图打印方法相对来说比较简单，CAD制图初学入门者多练习几次就能轻松掌握。

如何在CAD中创建参数化设计CAD是计算机辅助设计的缩写，它在各个设计领域都有着广泛的应用，特别是在工程设计中。

参数化设计是CAD的一项重要功能，它允许设计师使用变量和公式来创建可调节的设计模型。

本文将介绍如何在CAD中创建参数化设计。

首先，我们需要选择一款支持参数化设计的CAD软件，比如AutoCAD、SolidWorks等。

接下来，我们可以按照以下步骤开始创建参数化设计。

第一步是定义变量。

在CAD软件中，我们可以使用参数管理工具来定义变量。

通过设置变量名称和初始值，我们可以在后续的设计中使用这些变量来调节模型的尺寸和特征。

例如，我们可以定义一个名为"长度"的变量并将其初始值设置为10。

第二步是创建几何元素。

在CAD软件中，我们可以利用各种绘图工具创建需要的几何图形，比如直线、圆弧、多边形等。

在创建这些几何元素时，我们可以使用之前定义的变量来确定其尺寸和位置。

比如，我们可以创建一条长度为"长度"的直线。

第三步是添加约束。

在CAD软件中，我们可以使用约束工具来限制几何元素的关系。

约束可以使几何元素保持相对位置或尺寸不变，从而确保设计的稳定性和一致性。

比如，我们可以添加一个垂直约束，将创建的直线限制为与另一条直线垂直。

第四步是应用公式。

在CAD软件中，我们可以利用公式工具来将变量和几何元素联系起来。

通过定义公式，我们可以实现变量之间的关系和依赖。

比如，我们可以使用公式"周长 = 2 * pi * 半径"来计算圆的周长。

第五步是调整参数。

在CAD软件中，我们可以随时调整定义的变量的值，从而实现模型的改变和调整。

比如，我们可以将之前定义的"长度"变量的值改为20，从而改变直线的长度。

通过上述步骤，我们可以在CAD中创建参数化设计。

参数化设计具有很强的灵活性和可调节性，能够帮助设计师快速进行模型的改变和优化。

利用参数化设计，我们可以通过改变变量的值，轻松地探索不同的设计方案和变体。

AutoCAD 快捷命令速查手册
1384. 利用【参数管理器】将矩形面积改为3000，结果如图10-22
所示。

图10-22 修改矩形面积
10.3 参数化绘图的一般步骤
用L 、C 及O 等命令绘图时，一般要输入准确的数据参数，绘制完成的图形是精确无误的。

若要改变图形的形状及大小，常常要重新绘制。

利用AutoCAD 的参数化功能绘图，创建的图形对象是可变的，其形状及大小由几何及尺寸约束控制。

当修改这些约束后，图形就发生相应变化。

利用参数化功能绘图的步骤与采用一般绘图命令绘图是不同的，主要作图过程如下。

1. 根据图样的大小设定绘图区域大小，并将绘图区充满图形窗
口显示，这样就能了解随后绘制的草图轮廓的大小，而不至于使草图形状失真太大。

2. 将图形分成由外轮廓及多个内轮廓组成，按先外后内的顺序
绘制。

3. 绘制外轮廓的大致形状，创建的图形对象其大小是任意的，
相互间的位置关系如平行、垂直等是近似的。

4. 根据设计要求对图形元素添加几何约束，确定它们之间的几
何关系。

一般先让AutoCAD 自动创建重合、水平、竖直及平行等约束，然后加入其他约束。

为使外轮廓在xy 平面的位置固定，应对其中某点施加固定约束。

如何使用CAD进行参数化设计和优化分析CAD（Computer-Aided Design，计算机辅助设计）软件是现代工程设计中不可或缺的工具。

它能够帮助设计师们创建、修改和测试产品的三维模型，在设计过程中提供更精确、快速和高效的解决方案。

本文将重点介绍如何使用CAD进行参数化设计和优化分析，以提高设计效率和产品质量。

1. 参数化设计参数化设计是指通过设定和控制模型的参数来改变设计形式的过程。

它允许设计师通过调整参数值实时预览模型的变化，快速生成多个设计方案。

在CAD软件中，可以通过以下几个步骤实现参数化设计：1.1 创建基础模型首先，我们需要创建一个基础模型，也可以是一个简单的几何形状或已经存在的模型。

1.2 设定参数接下来，需要为模型设定参数。

在CAD软件中，可以通过在参数框输入参数的名称、类型和初始值来定义参数。

1.3 给参数赋值一旦参数被设定，可以为其赋值。

通过改变参数值，模型的形态会跟着实时更新。

1.4 调整参数在模型参数赋值后，可以通过调整参数值来改变设计。

通过观察和分析参数变化对模型的影响，可以获得最佳设计方案。

1.5 导出设计当最终确定设计方案后，可以将设计导出为文件，以供后续使用和分析。

2. 优化分析优化分析是指在已有设计中通过定量分析和迭代改进的方式寻找最优方案的过程。

CAD软件提供了多个工具和功能来支持优化分析，例如结构分析、流体力学分析和热传导分析等。

以下是进行优化分析的基本步骤：2.1 设定分析目标首先，需要明确分析的目标。

例如，在结构分析中，目标可能是最小化应力、最大化刚度或最小化重量等。

2.2 设定约束条件约束条件是指设计必须满足的限制，如最大变形、最大应力、最大挠度等。

在CAD软件中，可以设定这些约束条件和限制。

2.3 设定优化参数优化参数是指可以改变设计的参数，如尺寸、形状、材料等。

通过调整这些参数，可以寻找最佳的设计方案。

2.4 进行分析在设定了目标、约束条件和优化参数后，可以使用CAD软件提供的分析工具进行模拟和测试。

CAD怎么使用参数化绘图
CAD怎么使用参数化绘图？cad绘图的时候，想要使用参数化来绘制图形，该怎么实现呢？cad使用参数化绘图的好处是，它可以准确的表达各个尺寸之间，各个元素之间的约束关系，从而在详细设计中，保持这个约束关系，从而达到参数传递。

下面我们就来就举个例子来说明一下。

1、画如图所示的图形，等边三角形，里面3个直径相同的圆，和圆弧对应圆心角是72°，
他们之间都是相切关系。

尺寸如图，求圆的直径。

2、如果不用参数化，用几何画法，那个需要有丰富几何知识，才能画的出来。

现在用参数化约束他们之间关系，约束标注即可解出。

画任意形状三角形。

3、画如图圆弧
4、画任意三个圆
5、画2条辅助线，调出工具栏
6、快速约束重合关系
7、设定一个参考点
8、约束相等关系
9、约束相切关系
10、约束标注长度
11、约束标注角度
12、修改标注尺寸
13、测量小圆直径
14、从上面画图过程可以清楚的描述他们的关系，可以通过修改尺寸值达到不同的小圆直径，这就参数化的过程，输入值后，我们不关心过程，只要最后的结果，这样，直观快速的得出想要的结果。

以上就是cad参数化绘图的教程，希望大家喜欢
推荐阅读：
CAD制图初学入门/
模具CAD /product/mujucad/ CAD填充/
CAD面积命令/
CAD命令大全/。

参数化图库的步骤1.绘图以及尺寸标注由于图形入库必须先进行参数化，所以应该按照一定的标准进行图形的绘制和尺寸标注。

为了使图形能够正确的被参数化，在图形绘制标注的过程中，应该注意以下几个问题：●绘图在绘图的过程中应该注意图形绘制的精准，对于相交、连接以及相切的对象应该尽量保持打开对象捕捉模式或者其它模式辅助绘图，更加准确的绘制图形，如在绘制水平线和垂直线的时候应该打开正交模式。

●尺寸标注足够的尺寸标注是图形能够参数化的前提，可以看作是一种约束，使参数化后的图形可以通过标注和基点确定被参数化图形的位置和形状。

注：水平线、垂直线、平行和垂直及相切关系是系统默认的，无需标注。

●生成参数化图形生成参数化图形最重要的条件就是要有足够多的约束，也就是说要有足够多的标注能够确定图形的形状，基点的位置对于参数化图形的尺寸计算基准，也就是说其它点的坐标都要通过基点和标注来确定，因此约束条件是否充分是图形是否能够进行参数化的一个重要条件，欠约束的部分不能进行尺寸驱动，但是可以随着其它尺寸变化。

2.参数化使用CRE这个命令或者点击屏幕菜单下面的参数化设计》参数化处理，这时命令行提示指定基点，为了保险起见，应该对已经参数化的图形进行检测，看看是否能正常驱动。

参数化过程中需要注意的问题：在执行参数化命令后，可能有些实体没有正确被参数化，这时需要用setpara命令修改那些没有被正确参数化实体的表达式，这样才能生成正确的参数化图形。

同样也可以用setpara命令查看已经被正确参数化的实体的表达式。

处理相同尺寸圆弧只需要标注其中之一即可，系统自动识别图形中尺寸相等的圆弧。

系统会自动识别图形中的对称尺寸，对称尺寸必须是相对图形中心线的对称尺寸。

完全约束图形欠约束图形已经参数化了并且录入了3组数据的零件，需要用这3组数据出库看看图形是否变形，是否与标准和Mechanical一样。

3.定义变量表达式把参数化图形中的标注的实际尺寸值转换成字母以及表达式，这些字母需要和机械标准保持一致。

使用CAD进行参数化建模的步骤CAD是计算机辅助设计的缩写，是一种应用软件，主要用于制图和设计方面。

它在建筑、机械、电子等各个领域都有广泛的应用。

参数化建模是CAD设计中的一项重要技术，它可以帮助设计师快速高效地创建复杂的模型，并且可以方便地进行修改和调整。

下面将介绍使用CAD进行参数化建模的步骤。

第一步：设置参数在进行参数化建模之前，我们需要先设置一些参数。

这些参数可以是各种尺寸、角度和位置等。

通过设置参数，我们可以方便地调整模型的大小和形状，提高设计的灵活性。

比如，在进行一个矩形模型的建模时，我们可以设置矩形的长和宽作为参数。

这样，在后续的操作中，我们就可以根据需要随时调整矩形的大小。

第二步：绘制基本图形在进行参数化建模之前，我们需要先绘制一些基本图形。

这些图形可以是线段、圆、矩形等。

通过这些基本图形，我们可以构建出更加复杂的模型。

在CAD软件中，我们可以使用各种绘图工具来绘制基本图形。

比如，在绘制一个矩形时，我们可以通过选择两个对角线上的点来确定矩形的位置和大小。

第三步：应用约束一旦绘制了基本图形，我们就可以开始应用约束。

约束是限制图形的几何关系，可以使得图形保持特定的形状或位置。

在CAD软件中，我们可以通过不同的约束工具来将图形进行约束。

比如，我们可以将一个矩形的四个角都设置成直角，或者将一个线段的长度固定。

通过应用约束，我们可以使得建模过程更加准确和可控，减少错误和误差。

第四步：创建参数表在应用约束之后，我们就可以开始创建参数表。

参数表是一个包含各种参数的列表，可以帮助我们方便地管理和修改参数。

在CAD软件中，我们可以使用参数表工具来创建参数表。

通过参数表，我们可以查看和修改各个参数的值，从而调整模型的大小和形状。

第五步：进行参数化建模经过以上的准备工作，我们就可以开始进行参数化建模了。

在CAD软件中，我们可以使用各种建模工具来进行参数化建模。

比如，在进行一个箱子的建模时，我们可以通过设置长度、宽度和高度等参数来控制箱子的大小。

参数化建模基本操作方法参数化建模是计算机辅助设计（CAD）中的一种方法，用于在建模过程中添加参数，并根据这些参数进行模型的创建和变换。

参数化建模可以使设计师更加灵活地进行设计，快速地生成多个变体，并轻松地对模型进行修改。

以下是参数化建模的基本操作方法。

1. 定义参数：参数化建模的第一步是定义模型中的参数。

参数可以是数字、尺寸、角度、比例等。

例如，对于一个长方体，可以定义宽度、高度和长度作为参数。

这些参数可以根据需要进行命名，并设置其初始值。

2. 创建基本几何体：使用参数化建模软件，设计师可以通过创建基本几何体来构建模型。

这些基本几何体可以是立方体、球体、圆柱体等。

在创建过程中，可以使用之前定义的参数来设置几何体的尺寸和形状。

3. 执行布尔操作：布尔操作是参数化建模中的一种重要技术，用于通过对几何体之间进行逻辑运算来创建新的几何体。

布尔操作包括联合、相交和减去等。

通过这些布尔操作，可以根据业务需求快速创建复杂的几何体。

4. 创建特征：特征是参数化建模中的重要概念，用于描述几何体的某些属性或功能。

通过创建特征，可以将模型划分为不同的部分，并对它们进行独立操作。

例如，可以创建孔特征，以便在模型的不同位置添加孔洞。

5. 建立关系：参数化建模软件通常提供了一些能够建立几何体之间关系的功能。

通过建立关系，可以将多个几何体连接在一起，并确保它们保持一定的相对位置和尺寸。

这样，在对参数进行修改时，相应的几何体也会发生相应的变化。

6. 添加约束：约束是参数化建模中的另一个关键概念，用于限制几何体的运动和变形。

例如，可以对几何体进行垂直、水平、并行等约束。

这些约束可以保证模型在变化时仍然保持良好的几何关系。

7. 调整参数：通过参数化建模，设计师可以轻松地对模型进行修改。

可以通过修改参数的数值来改变模型的尺寸、形状和比例。

这些修改可以立即反映在模型中，并自动调整相关的几何体和特征。

8. 生成变体：参数化建模的一个重要应用是快速生成多个变体。

CAD二维图形参数化设计教程CAD是一种常用的计算机辅助设计软件，它可以帮助工程师和设计师在二维平面中创建精确和复杂的图形。

参数化设计是其中一项强大的功能，它允许用户定义和修改图形的参数，从而实现设计的灵活性和可重复性。

本教程将为您介绍如何在CAD中利用参数化设计创建二维图形。

首先，打开CAD软件并选择“新建”文件。

然后，选择“绘图”选项，选择适当的图层和单位设置。

您可以根据需要选择英寸、毫米或其他单位。

接下来，我们将通过示例来演示如何创建参数化的正方形。

在图形绘制工具栏中，选择“矩形”工具，并在工作区中绘制一个矩形。

您可以使用鼠标点击和拖动操作来绘制矩形的边界。

在CAD的命令行中，输入“D”并按回车键，该命令将打开维度设置。

在这里，您可以定义矩形的参数，如边长、宽度、高度等。

输入合适的数值，并按回车键确认。

现在，您可以通过更改参数值来修改矩形的大小。

在CAD的命令行中输入“M”并按回车键，该命令将打开修改命令。

选择要修改的矩形，并输入新的参数值。

CAD将自动更新图形以反映新的尺寸。

除了矩形，CAD还支持创建其他几何图形，如圆、椭圆和多边形。

您可以按照相似的步骤来创建和修改这些图形的参数。

记住，参数化设计的主要优势在于可以快速和灵活地进行设计更改。

除了基本的参数化设计，CAD还提供了高级功能来进一步增强设计的灵活性。

例如，您可以创建变量并使用它们在多个图形之间共享数值。

这样，当您修改变量的值时，所有关联的图形都会自动更新。

要创建变量，请在CAD的命令行中输入“V”并按回车键，该命令将打开变量设置。

在这里，您可以定义变量的名称和初始数值。

一旦创建了变量，您可以在其他命令中使用它。

例如，输入“@变量名称”可以在图形维度设置中引用该变量。

在CAD中，您还可以使用表达式来进一步控制图形的参数化。

表达式可以包含数学运算、函数和逻辑运算符等内容。

例如，您可以使用表达式来计算矩形的面积或周长。

要使用表达式，请在CAD的命令行中输入“E”并按回车键，该命令将打开表达式设置。

如何在CAD中进行参数化设计在CAD软件中进行参数化设计是一项非常重要的技能，它可以帮助设计师更加高效地创建和修改模型。

参数化设计是指利用变量和公式来定义实体的特征和关系，从而使得模型能够根据不同的参数值实时调整。

首先，我们需要明确参数化设计的目的和优势。

参数化设计的最大优势在于可以快速修改和调整模型。

通过定义参数，我们可以灵活地改变模型的尺寸、形状、比例等特征，而无需手动重新绘制。

为了进行参数化设计，我们需要在CAD软件中学习一些基本技巧和方法。

首先，我们需要了解如何定义参数。

在大多数CAD软件中，我们可以使用变量或公式来代表模型的尺寸和特征。

例如，我们可以定义一个长度参数L，并将其值设定为10单位。

这样，在后续设计中，我们只需修改L的值，就能够自动改变模型的长度。

另一个重要的技巧是如何在模型中使用参数。

在CAD软件中，我们可以通过数值输入或函数输入等方式，将参数应用于不同的图形对象。

例如，我们可以通过选择一个线段，然后输入“L/2”作为线段的长度，这样线段的长度会自动根据参数L的值而变化。

在进行参数化设计时，我们还需要注意一些细节。

首先，我们需要合理命名和组织参数。

一个好的命名规范可以帮助我们更加方便地识别和理解参数的用途和意义。

另外，我们还需要注意参数之间的关联性。

不同参数之间可能存在一定的依赖关系，需要确保参数的定义和使用是正确和一致的。

在CAD软件中，还有一些高级的参数化设计工具和功能可以帮助我们更好地进行设计。

例如，有些CAD软件提供了参数表和参数管理器等功能，可以集中管理和编辑参数。

另外，一些CAD软件还提供了参数驱动模块和宏命令等功能，可以进一步扩展和增强参数化设计的能力。

在实际应用中，参数化设计可以广泛用于各种领域和项目。

无论是建筑设计、机械设计还是产品设计，参数化设计都可以帮助我们提高设计效率、减少错误和改动的成本。

总而言之，在CAD软件中进行参数化设计是一项必备的技能。

通过合理地定义和使用参数，我们可以更加灵活地创建和修改模型，并且提高设计效率和质量。

CAD参数化建模教程CAD（计算机辅助设计）是一种常用于工程领域的软件，它可以帮助我们更方便地进行设计和建模。

而参数化建模技术则是CAD中非常重要的一项功能，它可以帮助我们快速地创建复杂的模型，并且可以轻松地修改和调整模型的参数。

在本文中，我们将介绍CAD参数化建模的一些基本操作和使用技巧，帮助读者更好地掌握这项技术。

首先，我们需要了解CAD中的参数化建模是如何工作的。

在CAD 软件中，我们可以为模型的各个部分添加各种参数，如长度、角度、半径等。

这些参数可以用于控制模型的尺寸和形状，并且可以是可调整的。

通过修改这些参数，我们可以快速地调整模型的尺寸和形状，而无需重新绘制整个模型。

接下来，让我们来看一下CAD参数化建模的具体操作。

在CAD软件中，我们通常可以使用“参数”或“变量”命令来添加参数。

例如，我们可以使用“长度”命令来添加一个长度参数，然后通过指定具体的数值来设定参数的值。

一旦参数被添加，我们可以在模型的不同部分使用这个参数来控制其尺寸。

例如，我们可以使用长度参数来控制一个矩形的边长，使其灵活地调整长度。

在CAD参数化建模中，我们还可以使用一些函数和表达式来创建更复杂的参数。

例如，我们可以使用三角函数来创建角度参数，然后使用这个参数来控制模型的旋转。

此外，我们还可以使用表达式来计算和控制多个参数之间的关系。

这些功能使得CAD参数化建模在处理复杂的几何形状和设计问题时更加灵活和高效。

需要注意的是，在CAD参数化建模中，我们需要遵循一些设计原则来确保模型的正确性和可靠性。

首先，我们需要选择合适的参数名称和单位，以便更好地理解和操作模型。

其次，我们需要仔细检查参数之间的关系，确保它们在任何情况下都能提供正确的结果。

最后，我们需要对模型进行严格的测试和验证，以确保它在各种情况下都能正常运行。

除了基本的操作和设计原则，CAD参数化建模中还有一些高级的技巧和功能。

例如，我们可以使用“约束”命令来添加几何约束，以确保模型在变量改变时仍然保持一致。
