电工基础试题(一)

大学《电子电工技术基础》试题及答案一、填空题1．已知图中 U1＝2V， U2＝-8V，则U AB＝-10。

2．电路的三种工作状态是通路、断路、短路。

3．有三个6Ω的电阻，若把它们串联，等效电阻是 18 Ω；若把它们并联，等效电阻 2Ω；若两个并联后再与第三个串联，等效电阻是 9 Ω。

4．用电流表测量电流时，应把电流表串联在被测电路中；用电压表测量电压时，应把电压表与被测电路并联。

5．电路中任意一个闭合路径称为回路；三条或三条以上支路的交点称为节点。

6．电路如图所示，设U=12V、I=2A、R=6Ω，则U AB= -24 V。

7．直流电路如图所示，R1所消耗的功率为2W，则R2的阻值应为2 Ω。

8．电路中电位的参考点发生变化后，其他各点的电位均发生变化。

9．在直流电路中，电感可以看作短路，电容可以看作断路。

9．我国工业交流电采用的标准频率是 50 Hz。

10．三相对称负载作三角形联接时，线电流I L与相电流I P间的关系是：I P＝3 I L。

11．电阻元件是耗能元件，电容元件是储能元件。

12．已知一正弦电压u=311sin(628t-60º)V，则其最大值为 311 V，频率为 100 Hz，初相位为 -60º。

13．在纯电阻交流电路中，已知电路端电压u=311sin(314t-60º)V，电阻R=10Ω，则电流I=22A,电压与电流的相位差φ= 0º，电阻消耗的功率P= 4840 W。

14．三角形联结的三相对称负载，若线电压为380 V，则相电压为 380 V；若相电流为10 A，则线电流为 17.32 A。

15．式Q C=I2X C是表示电容元件在正弦电路中的无功功率计算公式。

16．正弦交流电压的最大值U m与其有效值U之比为2。

17．电感元件是一种储能元件，可将输入的电能转化为磁场能量储存起来。

18．若三相电动势依次达到最大值的次序为e1—e2—e3，则称此种相序为正序。

电工基础试题（一）★★★一、选择题1. 电荷的基本单位是（ C ）。

A．安秒 B. 安培 C. 库仑 D. 千克2． 1安培等于（ B ）微安。

A. 103B. 106C. 109D. 1023．将一根导线均匀拉长为原长度的3倍,则阻值为原来的（ C ）倍。

A. 3B. 1/3C. 9D. 1/94. 当电源频率增加后,分别与灯泡串联的R、L、C3个回路并联,与（ B ）串联的灯泡亮度增加。

A. RB. LC. CD. R和LE. R和C5．额定电压为220V的灯泡接在110V电源上,灯泡的功率是原来的（ D ）。

A. 2B. 4C. 1/2D. 1/46. 两只额定电压相同的电阻串联接在电路中, 其阻值较大的电阻发热（ B ）。

A. 相同B. 较大C. 较小7．电路主要由负载、线路、电源、（ B ）组成。

A. 变压器B. 开关C. 发电机D. 仪表8．电流是由电子的定向移动形成的,习惯上把（ D ）定向移动的方向作为电流的方向。

A. 左手定则B. 右手定则C. N-SD.正电荷E. 负电荷9、电流的大小用电流强度来表示,其数值等于单位时间内穿过导体横截面的（ B ）代数和。

A. 电流B. 电量(电荷)C. 电流强度D. 功率10．导体的电阻不但与导体的长度、截面有关,而且还与导体的（ D ）有关。

A. 温度B. 湿度C. 距离D. 材质11．正弦交流电的有效值等核最大值的（ D ）。

A.1/3B. 1/2C. 2D. 0.712．阻值不随外加电压或电流的大小而改变的电阻叫（ C ）。

A. 固定电阻B. 可变电阻C. 线性电阻D. 非线性电阻13．阻值随外加电压或电流的大小而改变的电阻叫（ D ）。

A. 固定电阻B. 可变电阻C. 线性电阻D. 非线性电阻14. 电容器在直流稳态电路中相当于( B )。

A. 短路B. 开路C. 高通滤波器D. 低通滤波器15．半导体的电阻随温度的升高 ( C )。

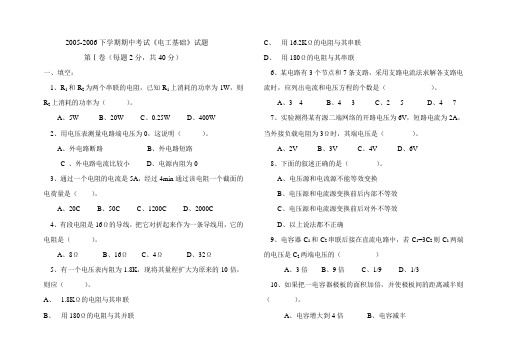

2005-2006下学期期中考试《电工基础》试题第Ⅰ卷（每题2分，共40分）一、填空：1、R1和R2为两个串联的电阻，已知R1上消耗的功率为1W，则R2上消耗的功率为（）。

A、5WB、20WC、0.25WD、400W2、用电压表测量电路端电压为0，这说明（）。

A、外电路断路B、外电路短路C 、外电路电流比较小D、电源内阻为03、通过一个电阻的电流是5A，经过4min通过该电阻一个截面的电荷量是（）。

A、20CB、50CC、1200CD、2000C4、有段电阻是16Ω的导线，把它对折起来作为一条导线用，它的电阻是（）。

A、8ΩB、16ΩC、4ΩD、32Ω5、有一个电压表内阻为1.8K，现将其量程扩大为原来的10倍，则应（）。

A、 1.8KΩ的电阻与其串联B、用180Ω的电阻与其并联C、用16.2KΩ的电阻与其串联D、用180Ω的电阻与其串联6、某电路有3个节点和7条支路，采用支路电流法求解各支路电流时，应列出电流和电压方程的个数是（）。

A、3 4B、4 3C、2 5D、4 77、实验测得某有源二端网络的开路电压为6V，短路电流为2A，当外接负载电阻为3Ω时，其端电压是（）。

A、2VB、3VC、4VD、6V8、下面的叙述正确的是（）。

A、电压源和电流源不能等效变换B、电压源和电流源变换前后内部不等效C、电压源和电流源变换前后对外不等效D、以上说法都不正确9、电容器C1和C2串联后接在直流电路中，若C1=3C2则C1两端的电压是C2两端电压的（）A、3倍B、9倍C、1/9D、1/310、如果把一电容器极板的面积加倍，并使极板间的距离减半则（）。

A、电容增大到4倍B、电容减半C、电容加倍D、电容保持不变11、一个电容为C的电容器与一个8uF的电容器并联总电容为3C，则电容C为（）。

A、2uFB、8uFC、6uFD、4uF12、两只电容器C1（200pF 500V）C2（300pF 900V），它们串联后外加1000V电压，则（）。

《电工基础》综合考试试卷一（满分100分,9 0分钟完卷)班级__________ 姓名__＿____＿_ 座号＿_＿＿__ 成绩_＿＿＿＿＿一、选择题(每题３分，共３0分)1. 通过一个电阻的电流是５A ，经过4分钟，通过该电阻的一个截面的电荷量是（ )A.20CB. 50C C ．12０0Ｃ Ｄ. 2000C2. 如综一图1所示电路中,开关S 闭合后，电流源提供的功率将（ )A ．不变B ． 变小 Ｃ. 变大 D ． 为03. 白炽灯与电容器组成的串联电路，由交流电源供电,如果交流电的频率减小，则灯的亮度将( )A. 变亮B. 变暗C. 不变 Ｄ. 不知电容器容量,不能确定4. 如综一图２所示电路，要使ＲL 上有最大输出功率，R Ｌ的值应为( )A.９Ω Ｂ. 7.5Ω C. 5Ω D. 2Ω5. 如综一图3所示电路，A 点电位为( )Ａ．６V Ｂ. 8V Ｃ. -2V Ｄ. 10Ｖ 6. 某正弦交流电流的初相角为 －4,在t=0时,其瞬时值将（ ) 综一图1综一图2综一图3A. 等于零B. 小于零C. 大于零D. 不能确定 7. 已知一单一元件交流电路中，i=5Sin （1００ｔ）A ， u=10Ｓｉn （１00ｔ+2π）Ｖ,则此元件为（ ）A ．０．02H 的电感B ．0.０２F 的电容C ．2H 的电感 Ｄ.2Ｆ的电容 8. 在三相四线制线路上，连接三个相同的白炽灯,它们都正常发光,如果中性线断开且又有一相断路,则未断路的其它两相中灯( )A. 将变暗B. 因过亮而烧毁C. 仍能正常工作D. 立即熄灭 9. 在R-L-C 串联电路发生谐振时,下列说法正确的是( ）A. 品质因数Q 值越大,电路消耗的能量越大B. 端电压是电容两端电压的Q 倍C. 电路的电抗为零D. 总阻抗最大,总电流最小 1０ . 在下面哪种情况时需要调节示波器上的“触发”旋钮？( ）A. 当屏上的波形不够明亮时B. 当屏上的波形不够稳定时C ． 当屏上的波形压缩得太紧时 Ｄ. 当屏上的波形过高或过低时二、填空题(每小题3分，共3３分） 1. 电阻R １和R 2并联使用时,其功率比P 1：P 2＝2:３,若将R 1和R 2串联使用,则其功率比P 1’:Ｐ2’=_______＿ 2. 已知电流表内阻R ｇ=10０Ω，量程为1m Ａ,若要将它改装成一只量程是5伏的电压表,则需一个阻值为___ _＿ 的分压电阻。

电工基础期终考试试题（一）一：.填空题（每题2分，共30分）1、非电场力把单位正电荷从电源的正极移到电源的负极所做的功称为电源的（）。

2、沿电压的真实方向电位逐点（）。

3、功率（）应用叠加原理叠加。

4、电器设备工作在（）最经济、安全可靠，并能保证电器设备的使用寿命。

5、恒压源与恒流源之间（）等效变换关系。

6、受控电流源与受控电压源之间的等效变换，一定要注意保留（）所在的支路。

7、电阻上的电流与它两端的电压之比不是常数，这种电阻称为（）。

8、已知R1>R2，在它们的串联电路中R1比R2取得的功率（），在它们的并联电路中R1比R2取得的功率（）。

9、已知一个I S=2A,R0=2Ω的电流源，等效成一个电压源，则E=（），R‘0=（）。

10、任何一个无源线性二端网络都可以等效为一个（）。

11、求如图所示电路中的未知电流I=（）。

12、电感在交流电路中有（）和（）的作用，它是一种（）元件。

13、已知u=220sin(628t+π/3)V, i=10sin(628t-π/3)A,交流电的f=( )HZ, T=( )S,电压初相位ψu=（）rad，电流的初相位ψi=( )rad电压与电流的相位差ψui=（）rad。

a) 电压源与电流源不能等效变换。

b) 电压源与电流源变换前后对内电路不等效。

c) 电压源与电流源变换前后对外电路不等效。

d) 以上三种说法都不正确。

14 已知I=10sin(314t-π/3)A,求该交流电的有效值I=（），最大值I m=（），当t=0时,i0 =( ).15 已知一个元件的电流与电压的真实方向相反，则该元件在电路中（）功率。

二判断（10分）1 电路各量的实际方向就是电路图中我们所标出的方向。

（）2 电路中任意两点之间的电压值是绝对的，任何一点电位的电位值是相对的。

（）3 任何负载只要工作在额定电压下，其功率也一定是额定值，其电流也一定是额定电流。

（）4 一个电路的等效电路与该电路处处相等。

大一电工基础试题及答案一、选择题（每题2分，共20分）1. 电流通过导体时，导体两端的电压与电流的比值称为该导体的（）。

A. 电阻B. 电容C. 电感D. 电导答案：A2. 欧姆定律表明，导体两端的电压与通过它的电流成正比，其比例常数称为（）。

A. 电阻B. 电容C. 电感D. 电导答案：A3. 电路中，当电阻R为定值时，电流I与电压U之间的关系是（）。

A. 正比关系B. 反比关系C. 相等关系D. 无关关系答案：A4. 电路中，电阻R为定值时，电压U与电流I的乘积表示的是（）。

A. 电阻B. 电容C. 电感D. 电功率答案：D5. 电路中，电容器的充放电过程遵循的规律是（）。

A. 欧姆定律B. 基尔霍夫电压定律C. 基尔霍夫电流定律D. 法拉第电磁感应定律答案：D6. 电路中，电感器的自感电动势与电流变化率的关系是（）。

A. 正比关系B. 反比关系C. 相等关系D. 无关关系答案：A7. 在交流电路中，电感器的感抗与频率的关系是（）。

A. 正比关系B. 反比关系C. 相等关系D. 无关关系答案：A8. 在交流电路中，电容器的容抗与频率的关系是（）。

A. 正比关系B. 反比关系C. 相等关系D. 无关关系答案：B9. 电路中，串联电路的总电阻等于各部分电阻的（）。

A. 和B. 积C. 差D. 商答案：A10. 电路中，并联电路的总电阻与各部分电阻的关系是（）。

A. 和B. 积C. 倒数之和D. 商答案：C二、填空题（每题2分，共20分）1. 电路中，电阻R的单位是欧姆，符号为Ω。

2. 电路中，电流I的单位是安培，符号为A。

3. 电路中，电压U的单位是伏特，符号为V。

4. 电路中，电功率P的单位是瓦特，符号为W。

5. 电路中，电能W的单位是焦耳，符号为J。

6. 电路中，电容器的单位是法拉，符号为F。

7. 电路中，电感器的单位是亨利，符号为H。

8. 电路中，频率f的单位是赫兹，符号为Hz。

9. 电路中，感抗XL的单位是欧姆，符号为Ω。

第一章 电工基础知识试题一、 单选题1、无论三相电路是Y 接或△接，当三相电路对称时，其总有功功率为（ ）。

A 、P=3U L I L cos φB 、P=U L I L cos φC 、P=U L I L cos φD 、P=2U L I L cos φ2、在正弦交流电的交变过程中，电流有效值随着时间的变化（ ）。

A 、保持不变B 、按照正弦交变C 、变大D 、变小3、通电直导体在磁场中所受力的大小，与磁场强弱（ ）。

A 、成正比B 、成反比C 、无关D 、以上答案皆不对4、已知在四个电阻串联的电路中，通过其中一个电阻的电流为10A ，则该电路中的电流为（ ）A 。

A 、2.5B 、10C 、20D 、405、已知电源内阻为1Ω，外接负载电阻为8Ω，电路电流为5A ，则电源电动势为（ ）V 。

A 、5B 、40C 、40D 、456、在电路中，电阻的联接方法主要有( )。

A 、串联和并联B 、并联和混联C 、串联和混联D 、串联、并联和混联7、当两个线圈放得很近，或两个线圈同绕在一个铁芯上时，如果其中一个线圈中电流变化，在另一个线圈中产生的感应电动势称为（ ）。

A 、自感电动势B 、互感电动势C 、交变电动势D 、电源电动势8、在纯电容交流电路中，电路的（ ）。

A 、有功功率小于零B 、有功功率大于零C 、有功功率等于零D 、无功功率等于零9、已知一段电路两端的电压为15V ，通过该段电路的电流为8A ，则该段电路的电功率P 等于（ ）W 。

A 、60B 、100C 、120D 、96010、在纯电阻电路中，R 两端的电压为U ＝U m sin ωt （V ），那么，通过R 的电流为（ ）A 。

A 、i ＝U m Rsin ωB 、i ＝U m Rsin ωtC 、i ＝（U m sin ωt ）/RD 、i ＝（U m cos ωt ）/R11、用左手定则判断通电导线在磁场中的受力方向时，大拇指所指方向是（ ）。

电工基础考试试题及答案一、单项选择题（每题2分，共20分）1. 电路中，电流的方向是规定为从电源的正极出发，经过负载，最终回到电源的负极。

（）A. 正确B. 错误2. 欧姆定律描述了电压、电流和电阻之间的关系，其数学表达式为V=IR，其中V代表电压，I代表电流，R代表电阻。

（）A. 正确B. 错误3. 交流电的频率是指交流电在单位时间内周期性变化的次数，单位是赫兹（Hz）。

（）A. 正确B. 错误4. 电容器的单位是法拉（F），而电感器的单位是亨利（H）。

（）A. 正确B. 错误5. 星形连接的三相电路中，线电压是相电压的根号3倍。

（）A. 正确B. 错误6. 电路中的功率因数是衡量电路中电能利用效率的指标，其值范围在0到1之间。

（）A. 正确B. 错误7. 变压器的工作原理是基于电磁感应现象，通过改变交流电压的大小。

（）A. 正确B. 错误8. 直流电动机的工作原理是基于电磁力对导体的作用，使导体在磁场中旋转。

（）A. 正确B. 错误9. 电路中的短路是指电路中任意两点之间电阻为零的连接。

（）A. 正确B. 错误10. 电路中的谐振现象是指电路的阻抗达到最大值时，电路中的电流达到最小值。

（）A. 正确B. 错误二、填空题（每题2分，共20分）1. 电路中的基尔霍夫电流定律表明，进入一个节点的电流之和等于离开该节点的电流之和。

2. 电路中的基尔霍夫电压定律表明，沿着一个闭合回路的电压降之和等于该回路的电压升之和。

3. 电路中的功率P可以表示为P=UI，其中U代表电压，I代表电流。

4. 电路中的电能W可以通过公式W=Pt计算，其中P代表功率，t代表时间。

5. 电路中的电感L可以通过公式L=NΦ/I计算，其中N代表线圈的匝数，Φ代表磁通量，I代表电流。

6. 电路中的电容C可以通过公式C=Q/U计算，其中Q代表电荷量，U代表电压。

7. 电路中的谐波是指频率为基波频率整数倍的正弦波。

8. 电路中的三相电路包括星形连接和三角形连接两种方式。

能力提升测试题（时间60分钟,满分100分）第Ⅰ卷（选择题,共40分）一、选择题（每小题2分，共40分)1、一正弦交流电压波形如图1-1所示,其瞬时表达式是（ )A 、u ＝10sin （ωt －错误!)VB 、u ＝5错误!sin （ωt ＋π）VC 、u ＝10sin （ωt －π)VD 、u ＝5错误!sin(ωt －错误!)V图1-1 图1—22、如图1—2所示，正弦交流电路中(X L ≠X C ），电流i 与电压u 的相位关系是（ ）A 、同相B 、相差90°C 、相差120°D 、反相3、如图1-3所示，下列说法正确的是 ( )A 、电压有效值比电流有效值大B 、电压、电流的频率不一定相同C 、电流超前电压45°D 、电流滞后电压15° 图1-3 图1-44、标的额定值“220V ，100W ”的灯泡，将它接在u ＝220错误!sin(314t ＋30°)V 的正弦交流电源上,它消耗的功率为（ )A 、小于100WB 、大天100WC 、等于100WD 、不确定5、已知某正弦交流电流，当t ＝0时,瞬时值i o ＝20A ，初相位为φo ＝45°，则这个交流电的有效值为（ )A 、20AB 、20错误!AC 、14.14AD 、10A6、10A 的直流电和10A 的交流电分别通过阻值为10Ω的电阻,在相同的时间内所产生的热量，相比之下（ ）A 、10A 的直流电产生的热量多B 、10A 的交流电产生的热量多C 、10A 的直流电与10A 的交流电产生的热量一样多D 、无法确定7、关于u=380sin （31。

4t —310°)A 说法正确的是 ( ）A 、该电压的有效值为220AB 、该交流电压的频率为50HZC 、该交流电2S 内可完成10次周期性变化D 、该交流电压的初相为-310°8．如图1—4所示交流电路中，若R=X C ，则( ）A 、u 1和u 2的频率不一定相同B 、u 1有效值是u 2有效值的2倍C 、u 1滞后u 2 6πD 、u 1超前u 2 4π 9、两只同规格的无铁心线圈，分别加上220V 直流电压和220V 的交流电压可以发现在相同的时间内( ）A 、直流线圈发热多B 、交流线圈发热多C 、由于它们的电阻相同，发热相等D 、条件不足，无法判断 10、已知某负载的端电压u ＝100Sinωt V ，电流i ＝52COS (ωt －30°）A,可判定它的性质为（ ）A 、感性负载B 、容性负载C 、电阻性负载D 、不能确定11、在R —L 串联电路中，不正确的功率因数表达式是 （ )A 、cos φ=Z RB 、cos φ=U U RC 、cos φ=U U LD 、cos φ=SP 12、对称三相四线制供电线路上,连接三个相同的白炽灯，如图1-5所示，三个白炽灯都正常发光。

企业考核电工基础知识题（二）附答案填空题部分一．电工专业基础1．电路是由电源（），（），开关车个基本部分组成的。

2．导体的电阴与导体长度成（）比与截面积成（）比。

3．电阻不变，当电压增加时，（）与电压成（）增加。

4．在串联电路中，电压的分配与（）的（）成正比。

5．电阻并联时，总电阻等于各支路（）的（）。

6．有效值的应用，通常所说的是（）和（）的数值。

7．正弦交流电由有效值、（）和（）三个因素完整表述。

8．感抗的单位是欧姆，线圈的圈数多，（），其（）大。

9．负载的功率因素（），变压器输出的（）也越低。

、10．三相交电流的（）相等、（）相同、相位互差120°电角度。

二．人体触电及防护1．电气事故主要包括人身触电、设备烧毁、（）和（）等。

2．造成触电事故的原因是多种多样的，既有（），也有（）。

3．误操作事故多，主要是电气（）教育不够，以及安全（）不完备的原因所造成。

4．要重点抓好每年（）月份低压用电系统的（）工作。

5．安全用电划分为五个等级，即：42V、36V、24V、（）V和（）V。

6．禁止施工中（）停送电或借路停电机会（）在线路上工作。

7．设置（）和（），以防人体越过屏护装置接近带电体。

8．触电急救，（）要使触电者（）电源。

1/ 89．发现有人触电时，救护人员（）触及伤员，因为有（）的危险。

10．导线断落地面，室外应（）断落点（）米。

三．接地与接零1．接地极之间距离一般为（）米左右，深度为（）米。

2．TN-S系统是系统中的（）与（）分开的。

3．三相四线制供电系统中变压器低压侧中性点接地称工作接地。

接地后的中性点称（），中性线称（）。

4．单相供电时，零线的（）与相线应（）。

5、将零线的一处或多处通过（）与大地连接称（）。

６、保护接地与接零都是维护（），防止间接触电的有效（）。

７、严禁在同一台变压器供电系统中，一部分设备采用（），一部分设备采用（）。

8、保护接零适用于（）直接接地的（）电网。
