太阳能电磁阀养的博士、硕士研究生;对工作脱离不开的业务骨干,与大学联合开办在职硕士研究生班,请大学的教授到企业来讲课。
同时,为了提高年轻技术人员的收入水平,一重还出台了科技工作者的奖励制度,实行收入与效益挂钩的方法,吸引和稳定了高水平科技人才。
马克说,目前,一重已形成了三个层次的技术创新体系,即技术研发层:开发新技术、新专利,由国家工程研究中心承担;技术转化层:面向生产制造的产品、工艺、材料设计图纸,由企业技术部门承一、概述:工洲牌电磁阀脉冲阀(亦称隔膜阀)是脉冲袋式除尘器清灰喷吹系统的压缩空气“开关”。
受脉冲喷吹控制仪输出信号的控制,对滤袋逐排(室)喷吹清灰,使除尘器压力保持在设定的范围之内,以保证除尘器的处理能力和除尘效率。
DMF-Z型电磁脉冲阀为直角型阀,其进出口之间的夹角为90℃,它适合于隼气筒与除尘器喷吹管和安装连接。
气流畅通,能提供符合要求的清灰气脉中。
二、技术指标:1、工作压力:0.4~0.6MPa2、工作介质:清洁空3、电压:DC24V4、电流:0.8A5、使用环境:1温度-10~55℃ 2空气的相对湿度不超过85%6、膜片寿命:喷吹100万或三年三、工作原理:膜片把电磁脉冲阀分成前、后二个气室,当接通压缩空气通过节流孔进入后天室,此时后气室压力将膜片紧贴阀的输出口,电磁脉冲阀处于“关闭”状态。
脉冲喷吹控制仪电信号消失,电磁脉冲阀衔铁复位,后气室放气孔关闭,后气室压力升高使膜片紧贴阀出口,电磁脉冲阀又处于“关闭”状态。
四、工洲牌DMF-Z电磁隔膜阀外形尺寸:型号接口宽度 A B C D 重量(G)公制连接螺纹DFM-Z-2020mm G3/4″80 88 128 48 20 650 DFM-Z-2525mm G1″96 108 136 60 23 780DFM-Z-40 40mmG21/2″112 131 148 75 32 1120DFM-Z-40S 40mmG21/2″112 131 180 75 32 1135DFM-Z-50S50mm G2″160 180 206 100 43 2320DFM-Z-62S 62mmG21/2″188 204 226 110 49 4110DFM-Z-76S76mm G3″200 220 250 120 66 4350一、技术参数:型号2W160-10 2W160-15 2W200-20 2W250-25 2W350-35 2W400-40 2W500-50 符号使用液体空气、水、油、瓦斯动作方式直动式型式常闭式流量孔径mm 16 20 25 35 40 50 CV值 4.8 7.6 12 24 29 48接管口径3/8″1/2″3/4″1″ 1 1/4″ 1 1/2″2″使用流体粘滞度20CST以下使用压力**kg/cm2 水0.5 空气0~7 油0~7最大耐压力kg/cm2 10工作温度-5~80使用电压范围±10%本体材质黄铜油封材质NBR,EPDM或VITON二、技术参数:型号2L170-10 2L170-15 2L170-20 2L200-25 2L300-35 2L300-40符号使用流体蒸汽、水、空气动作方式引导体(先导式)型式常闭式流量孔径mm 17 25 30 50 CV值 4.8 12 20接管口径3/8″1/2″3/4″1″ 1 1/4″ 1 1/2″2″使用流体粘滞度20CST以下使用压力**kg/cm2 蒸汽、热空气、油0.5~15 蒸汽、热空气、油1~15最大耐压力kg/cm2 20工作温度-5~150℃使用电压范围±10%本体材质黄铜油封材质EPDM 聚四氟乙烯一、概述:工洲牌ZBF22Q-6~250型电磁球阀是二位二通自保持自动阀门,其开(关)阀由内、外部回路共同控制,当开(关)阀信号接通时,线圈励磁,产生旋转力矩,带动球阀阀芯转动,阀芯转到全开(关)位置时,阀内部机构自断电,阀保持开(关)位置。
三位四通电磁阀提高人们的节约意识,刺激更多的节约措施和节能产品进入市场,建立节约型社会指日可待。
跨区输电价格调研开始长江电力建言献策三峡电站电能销售合同的主体是华中、华东和南方电网公司,存在跨区域电能交易6月19日,由国家电监会价格与财务监管部主任邹逸桥率领的跨区域输电价格调研组一行11人与长江电力公司负责电力市场营销的有关领导及工作人员进行了交流,并参观了三峡-葛洲坝梯级枢纽电站。
按照国家电监会跨区域交易输电价格监管调研提纲的要求,长江电力提前对一、技术参数:型号2W160-10 2W160-15 2W200-20 2W250-25 2W350-35 2W400-40 2W500-50 符号使用液体空气、水、油、瓦斯动作方式直动式型式常闭式流量孔径mm 16 20 25 35 40 50 CV值 4.8 7.6 12 24 29 48 接管口径3/8″1/2″3/4″1″ 1 1/4″ 1 1/2″2″使用流体粘滞度20CST以下使用压力**kg/cm2 水0.5 空气0~7 油0~7最大耐压力kg/cm2 10工作温度-5~80使用电压范围±10%本体材质黄铜油封材质NBR,EPDM或VITON二、技术参数:型号2L170-10 2L170-15 2L170-20 2L200-25 2L300-35 2L300-40符号使用流体蒸汽、水、空气动作方式引导体(先导式)型式常闭式流量孔径mm 17 25 30 50 CV值 4.8 12 20接管口径3/8″1/2″3/4″1″ 1 1/4″ 1 1/2″2″使用流体粘滞度20CST以下使用压力**kg/cm2 蒸汽、热空气、油0.5~15 蒸汽、热空气、油1~15最大耐压力kg/cm2 20工作温度-5~150℃使用电压范围±10%本体材质黄铜油封材质EPDM 聚四氟乙烯一、概述:工洲牌ZBF22Q-6~250型电磁球阀是二位二通自保持自动阀门,其开(关)阀由内、外部回路共同控制,当开(关)阀信号接通时,线圈励磁,产生旋转力矩,带动球阀阀芯转动,阀芯转到全开(关)位置时,阀内部机构自断电,阀保持开(关)位置。

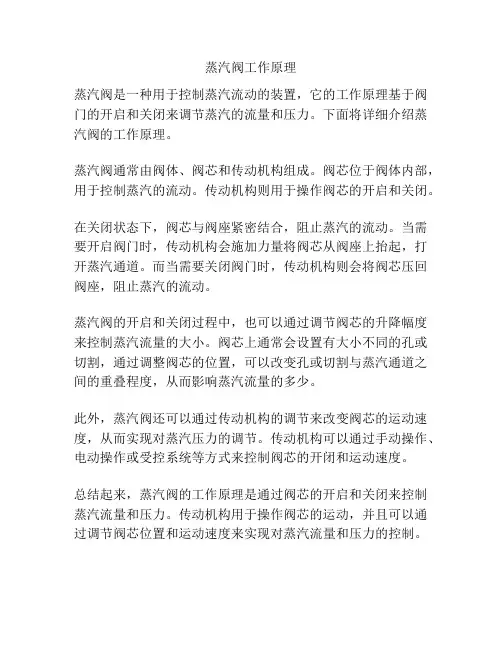

蒸汽阀工作原理
蒸汽阀是一种用于控制蒸汽流动的装置,它的工作原理基于阀门的开启和关闭来调节蒸汽的流量和压力。
下面将详细介绍蒸汽阀的工作原理。
蒸汽阀通常由阀体、阀芯和传动机构组成。
阀芯位于阀体内部,用于控制蒸汽的流动。
传动机构则用于操作阀芯的开启和关闭。
在关闭状态下,阀芯与阀座紧密结合,阻止蒸汽的流动。
当需要开启阀门时,传动机构会施加力量将阀芯从阀座上抬起,打开蒸汽通道。
而当需要关闭阀门时,传动机构则会将阀芯压回阀座,阻止蒸汽的流动。
蒸汽阀的开启和关闭过程中,也可以通过调节阀芯的升降幅度来控制蒸汽流量的大小。
阀芯上通常会设置有大小不同的孔或切割,通过调整阀芯的位置,可以改变孔或切割与蒸汽通道之间的重叠程度,从而影响蒸汽流量的多少。
此外,蒸汽阀还可以通过传动机构的调节来改变阀芯的运动速度,从而实现对蒸汽压力的调节。
传动机构可以通过手动操作、电动操作或受控系统等方式来控制阀芯的开闭和运动速度。
总结起来,蒸汽阀的工作原理是通过阀芯的开启和关闭来控制蒸汽流量和压力。
传动机构用于操作阀芯的运动,并且可以通过调节阀芯位置和运动速度来实现对蒸汽流量和压力的控制。
电磁阀常见故障和处理方法电磁阀是一种常用的自动控制元件,广泛应用于工业生产中的流体控制系统中。
电磁阀常见的故障包括无法工作、漏气、漏液、卡阀等问题。
下面将针对这些故障逐个进行分析,并给出相应的处理方法。
1.电磁阀无法工作这种情况可能是由于电源故障导致的。
处理方法包括:-检查电源是否正常供电,重新接好电源。
-检查电磁阀线路是否有断线或连接不良的情况,重新连接电磁阀线路。
2.电磁阀漏气电磁阀漏气的主要原因是密封件出现问题或阀芯卡阻。
处理方法包括:-检查电磁阀的密封件是否破损或老化,必要时更换密封件。
-清洗电磁阀内部,将阀芯和阀座上的杂质清理干净,使其可以正常启闭。
3.电磁阀漏液电磁阀漏液的原因可能是密封件破损、管路连接松动或阀体损坏。
处理方法包括:-检查电磁阀的密封件是否完好,如有损坏则更换密封件。
-检查管路连接是否紧固,必要时重新连接管路。
-检查阀体是否有破损,如有破损则更换电磁阀。
4.电磁阀卡阀电磁阀卡阀的主要原因是阀芯或阀座上的杂质导致阀芯无法正常启闭。
处理方法包括:-清洗电磁阀内部,并将阀芯和阀座上的杂质清理干净。
-检查电磁阀的阀芯和阀座是否磨损,若有磨损则更换新的阀芯或阀座。
总结起来,电磁阀常见的故障有无法工作、漏气、漏液、卡阀等问题。
处理这些故障主要包括检查电源、线路,更换密封件,清洗阀芯和阀座等。
当然,在进行维修之前,我们也可以先进行一些简单的检查,例如检查阀门的开关状态、观察是否有异常的声音或温度变化等,这些信息也可以为故障诊断提供一些参考。

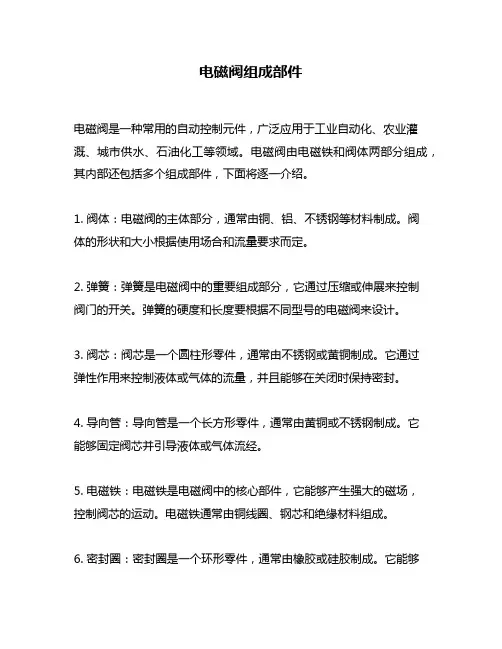

电磁阀组成部件
电磁阀是一种常用的自动控制元件,广泛应用于工业自动化、农业灌溉、城市供水、石油化工等领域。
电磁阀由电磁铁和阀体两部分组成,其内部还包括多个组成部件,下面将逐一介绍。
1. 阀体:电磁阀的主体部分,通常由铜、铝、不锈钢等材料制成。
阀
体的形状和大小根据使用场合和流量要求而定。
2. 弹簧:弹簧是电磁阀中的重要组成部分,它通过压缩或伸展来控制
阀门的开关。
弹簧的硬度和长度要根据不同型号的电磁阀来设计。
3. 阀芯:阀芯是一个圆柱形零件,通常由不锈钢或黄铜制成。
它通过
弹性作用来控制液体或气体的流量,并且能够在关闭时保持密封。
4. 导向管:导向管是一个长方形零件,通常由黄铜或不锈钢制成。
它
能够固定阀芯并引导液体或气体流经。
5. 电磁铁:电磁铁是电磁阀中的核心部件,它能够产生强大的磁场,
控制阀芯的运动。
电磁铁通常由铜线圈、钢芯和绝缘材料组成。
6. 密封圈:密封圈是一个环形零件,通常由橡胶或硅胶制成。
它能够
保持阀门的密封性,并且能够耐受高温和高压。
7. 连接管:连接管是连接电磁阀和管道的零件,通常由黄铜或不锈钢制成。
连接管的大小和型号根据不同型号的电磁阀来设计。
总之,电磁阀是一种功能强大、结构复杂的自动控制元件,其内部组成部分相互协作,以实现液体或气体流量的控制。
在使用时需要注意安装位置、工作温度、流量要求等因素,并且要定期进行维护保养。
电磁阀常见故障及排除方法
电磁阀的常见故障及排除方法主要包括以下几个方面:
1.电磁阀无法开启或关闭:首先检查是否有电源输入和电路是否正常。
如果电路
正常,可能是电磁阀中的可动部件出现了问题。
这时需要检查阀门是否卡住或堵塞,如果是,需要进行清洗或更换。
2.阀门噪音大或震动:可能是电磁阀的阀门或其他可动部件受到物理损伤或存在
磨损。
需要检查零部件是否松动或损坏,如果是,需要紧固或更换。
3.节流不畅或漏水:可能是电磁阀的阀门或密封件受到损伤或污垢积累导致阻塞。
需要进行清洗或更换受损的部件。
4.电磁阀过热:检查电磁阀的环境温度是否超出标准范围。
如果是,需要改变环
境条件或更换高温材料的电磁阀。
5.电磁阀电磁线圈烧毁:检查电磁线圈是否受到过载并更换受损的部分。
同时,
需要检查电源电压是否符合电磁阀的规格。
此外,对于电磁阀通电不工作的情况,还需要检查电源接线是否接触不良,电源电压是否在±工作范围内,线圈是否脱焊或短路,工作压差是否不合适,流体温度是否过高,以及是否有杂质使电磁阀的主阀芯和动铁芯卡死等问题。
请注意,以上内容仅供参考,实际排除故障时需要根据具体情况进行分析和解决。
如果问题复杂,可能需要专业的技术人员进行检修和维修。
电磁阀常见故障和处理方法电磁阀是一种常见的控制元件,广泛应用于工业自动化领域。
然而,由于长时间使用或者操作不当,电磁阀也会出现各种故障。
本文将介绍电磁阀常见的故障及处理方法,希望能够帮助大家更好地维护和保养电磁阀设备。
一、电磁阀常见故障及处理方法。
1. 电磁阀漏气。
电磁阀漏气是一种常见的故障现象,通常是由于密封件老化或损坏所致。
处理方法是首先检查密封件是否完好,如有损坏需要及时更换;其次,检查安装是否牢固,是否存在松动现象;最后,可以通过调整电磁阀的工作压力来解决漏气问题。
2. 电磁阀不能正常开启或关闭。
当电磁阀不能正常开启或关闭时,可能是由于阀芯卡死或者电磁铁线圈故障所致。
处理方法是首先检查阀芯是否卡死,清洁阀芯并添加润滑油;其次,检查电磁铁线圈是否正常工作,如有故障需要更换新的线圈。
3. 电磁阀发热。
电磁阀在工作过程中发热是一种常见现象,但如果发热过多则可能会影响电磁阀的正常工作。
处理方法是首先检查电磁阀的工作电压是否符合要求,如不符合需要及时调整;其次,检查电磁铁线圈是否过热,如有过热现象需要及时停机冷却,并检查线圈是否存在故障。
4. 电磁阀噪音大。
电磁阀在工作时发出噪音是一种正常现象,但如果噪音过大则可能会影响周围环境和设备的正常运行。
处理方法是首先检查电磁阀的安装是否牢固,是否存在松动现象;其次,检查阀芯和阀座之间的间隙是否合适,如不合适需要及时调整;最后,可以通过更换阀芯或者添加消音器来减小噪音。
5. 电磁阀频繁开关。
电磁阀频繁开关可能会导致电磁阀的寿命缩短,需要及时处理。
处理方法是首先检查电磁阀的工作压力是否合适,如不合适需要及时调整;其次,检查电磁阀的控制电路是否正常,如有故障需要及时修复;最后,可以通过更换电磁阀的控制方式来解决频繁开关的问题。
二、结语。
电磁阀作为一种重要的控制元件,在工业自动化领域发挥着重要作用。
然而,由于长时间使用或者操作不当,电磁阀也会出现各种故障。
本文介绍了电磁阀常见的故障及处理方法,希望能够帮助大家更好地维护和保养电磁阀设备,确保设备的正常运行。
ast电磁阀工作原理
ast电磁阀是一种通过电磁力控制工作状态的阀门。
它由电磁
铁组件和阀门座组件组成。
在工作过程中,当电磁铁通电时,会产生电磁力。
这个电磁力将使阀门座的阀片关闭或打开,从而控制介质的流通或截断。
当电磁铁断电时,电磁力会消失,阀片则会回到原来的状态。
这种工作原理使得AST电磁阀能够在电磁力的作用下实现快速、精确的开关。
在AST电磁阀中,电磁铁通电时会产生一个磁场。
这个磁场
会吸引阀门座上的铁质阀片,使其与阀座紧密贴合,从而实现阀门的关闭。
当电磁铁断电时,磁场消失,阀片由于自身重力或弹簧的作用,会回到原来的位置,打开阀门。
AST电磁阀在工业自动化领域广泛应用。
它可以用来控制各
种介质的流动,如液体、气体和蒸汽等。
通过控制电磁铁的通电和断电,可以实现对介质流动的精确控制,满足不同工作需求。
总的来说,AST电磁阀通过利用电磁力控制阀门的开关状态,实现对介质流动的控制。
它具有结构简单、工作可靠、响应速度快等特点,是一种常用的工业自动化设备。

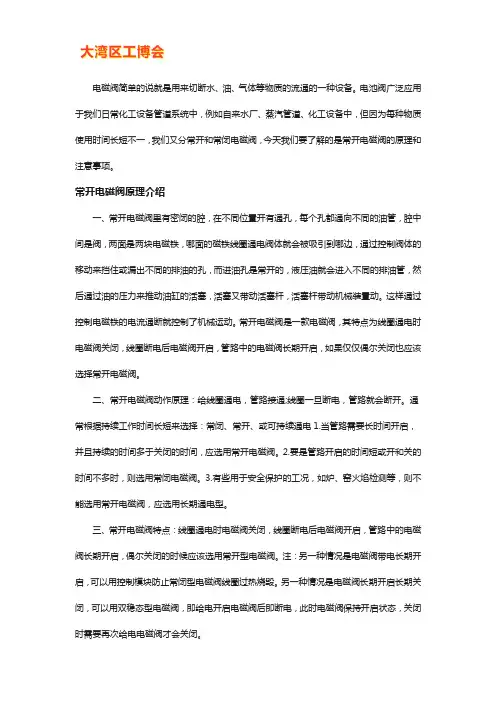

电磁阀简单的说就是用来切断水、油、气体等物质的流通的一种设备。
电池阀广泛应用于我们日常化工设备管道系统中,例如自来水厂、蒸汽管道、化工设备中,但因为每种物质使用时间长短不一,我们又分常开和常闭电磁阀,今天我们要了解的是常开电磁阀的原理和注意事项。
常开电磁阀原理介绍一、常开电磁阀里有密闭的腔,在不同位置开有通孔,每个孔都通向不同的油管,腔中间是阀,两面是两块电磁铁,哪面的磁铁线圈通电阀体就会被吸引到哪边,通过控制阀体的移动来挡住或漏出不同的排油的孔,而进油孔是常开的,液压油就会进入不同的排油管,然后通过油的压力来推动油缸的活塞,活塞又带动活塞杆,活塞杆带动机械装置动。
这样通过控制电磁铁的电流通断就控制了机械运动。
常开电磁阀是一款电磁阀,其特点为线圈通电时电磁阀关闭,线圈断电后电磁阀开启,管路中的电磁阀长期开启,如果仅仅偶尔关闭也应该选择常开电磁阀。
二、常开电磁阀动作原理:给线圈通电,管路接通;线圈一旦断电,管路就会断开。
通常根据持续工作时间长短来选择:常闭、常开、或可持续通电1.当管路需要长时间开启,并且持续的时间多于关闭的时间,应选用常开电磁阀。
2.要是管路开启的时间短或开和关的时间不多时,则选用常闭电磁阀。
3.有些用于安全保护的工况,如炉、窑火焰检测等,则不能选用常开电磁阀,应选用长期通电型。
三、常开电磁阀特点:线圈通电时电磁阀关闭,线圈断电后电磁阀开启,管路中的电磁阀长期开启,偶尔关闭的时候应该选用常开型电磁阀。
注:另一种情况是电磁阀带电长期开启,可以用控制模块防止常闭型电磁阀线圈过热烧毁。
另一种情况是电磁阀长期开启长期关闭,可以用双稳态型电磁阀,即给电开启电磁阀后即断电,此时电磁阀保持开启状态,关闭时需要再次给电电磁阀才会关闭。
有什么注意事项一、我们选择使用常开电磁阀或者常闭电磁阀的区别、建议:电磁阀分为常闭型和常开型两种:1.常闭型指线圈没通电时管路是断的;2.常开型指线圈没通电时管路是通的。

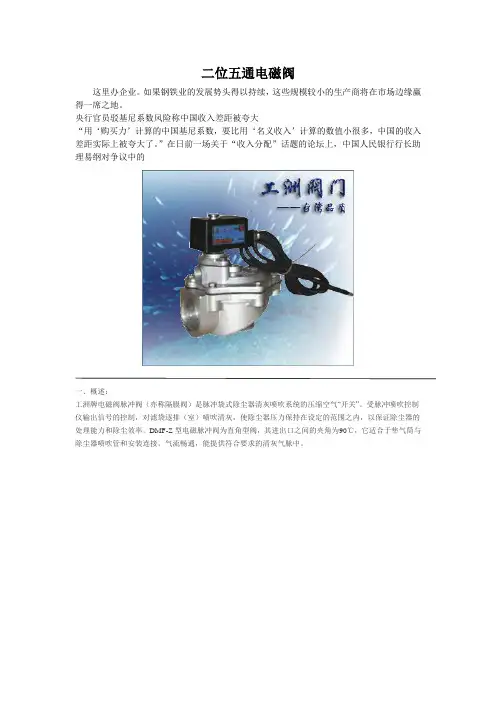

二位五通电磁阀这里办企业。
如果钢铁业的发展势头得以持续,这些规模较小的生产商将在市场边缘赢得一席之地。
央行官员驳基尼系数风险称中国收入差距被夸大“用‘购买力’计算的中国基尼系数,要比用‘名义收入’计算的数值小很多,中国的收入差距实际上被夸大了。
”在日前一场关于“收入分配”话题的论坛上,中国人民银行行长助理易纲对争议中的一、概述:工洲牌电磁阀脉冲阀(亦称隔膜阀)是脉冲袋式除尘器清灰喷吹系统的压缩空气“开关”。
受脉冲喷吹控制仪输出信号的控制,对滤袋逐排(室)喷吹清灰,使除尘器压力保持在设定的范围之内,以保证除尘器的处理能力和除尘效率。
DMF-Z型电磁脉冲阀为直角型阀,其进出口之间的夹角为90℃,它适合于隼气筒与除尘器喷吹管和安装连接。
气流畅通,能提供符合要求的清灰气脉中。
二、技术指标:1、工作压力:0.4~0.6MPa2、工作介质:清洁空3、电压:DC24V4、电流:0.8A5、使用环境:1温度-10~55℃ 2空气的相对湿度不超过85%6、膜片寿命:喷吹100万或三年三、工作原理:膜片把电磁脉冲阀分成前、后二个气室,当接通压缩空气通过节流孔进入后天室,此时后气室压力将膜片紧贴阀的输出口,电磁脉冲阀处于“关闭”状态。
脉冲喷吹控制仪电信号消失,电磁脉冲阀衔铁复位,后气室放气孔关闭,后气室压力升高使膜片紧贴阀出口,电磁脉冲阀又处于“关闭”状态。
四、工洲牌DMF-Z电磁隔膜阀外形尺寸:型号接口宽度 A B C D 重量(G)公制连接螺纹DFM-Z-2020mm G3/4″80 88 128 48 20 650 DFM-Z-2525mm G1″96 108 136 60 23 780DFM-Z-40 40mmG21/2″112 131 148 75 32 1120DFM-Z-40S 40mmG21/2″112 131 180 75 32 1135DFM-Z-50S50mm G2″160 180 206 100 43 2320DFM-Z-62S 62mmG21/2″188 204 226 110 49 4110DFM-Z-76S76mm G3″200 220 250 120 66 4350一、技术参数:型号2W160-10 2W160-15 2W200-20 2W250-25 2W350-35 2W400-40 2W500-50 符号使用液体空气、水、油、瓦斯动作方式直动式型式常闭式流量孔径mm 16 20 25 35 40 50 CV值 4.8 7.6 12 24 29 48接管口径3/8″1/2″3/4″1″ 1 1/4″ 1 1/2″2″使用流体粘滞度20CST以下使用压力**kg/cm2 水0.5 空气0~7 油0~7最大耐压力kg/cm2 10工作温度-5~80使用电压范围±10%本体材质黄铜油封材质NBR,EPDM或VITON二、技术参数:型号2L170-10 2L170-15 2L170-20 2L200-25 2L300-35 2L300-40符号使用流体蒸汽、水、空气动作方式引导体(先导式)型式常闭式流量孔径mm 17 25 30 50 CV值 4.8 12 20接管口径3/8″1/2″3/4″1″ 1 1/4″ 1 1/2″2″使用流体粘滞度20CST以下使用压力**kg/cm2 蒸汽、热空气、油0.5~15 蒸汽、热空气、油1~15最大耐压力kg/cm2 20工作温度-5~150℃使用电压范围±10%本体材质黄铜油封材质EPDM 聚四氟乙烯一、概述:工洲牌ZBF22Q-6~250型电磁球阀是二位二通自保持自动阀门,其开(关)阀由内、外部回路共同控制,当开(关)阀信号接通时,线圈励磁,产生旋转力矩,带动球阀阀芯转动,阀芯转到全开(关)位置时,阀内部机构自断电,阀保持开(关)位置。
