BH1750数字光强度测试仪设计LCD1602显示+51单片机C语言程序

//液晶显示温度#include "AT89X52.H"#define Ddata P0sbit RS=P2^7; //命令数据控制端sbit RW=P2^6; //读写选择端sbit LCDE=P2^5; //液晶使能端sbit DQ=P2^0; //ds18b20与单片机连接口#define uchar unsigned char#define uint unsigned intunsigned char hour=0,min=0,sec=0; //定义初值unsigned int count=0;unsigned char line1[16]={" temp: "}; //16个字符unsigned char line2[16]={" time: 00:00:00"}; //16个字符unsigned char tab[]={'0','1','2','3','4','5','6','7','8','9'}; //数组uchar data disdata[5];uint tvalue; //温度值uchar tflag; //温度正负标志void time();/*************************lcd1602程序**************************/ void delay1ms(unsigned int ms)//延时1毫秒（不够精确的）{unsigned int i,j;for(i=0;i<ms;i++)for(j=0;j<110;j++);}void delay5ms()//延时5毫秒（不够精确的）{unsigned int i;for (i=0;i<1000;i++);}void delay50us(){register int i;for (i=0;i<20;i++);}void delay(){unsigned char m,n;for(m=255;m>0;m--)for(n=255;n>0;n--);}void wr_com(unsigned char comm) //********写控制字符程序E=1 RS=0RW=0 **********//{LCDE=0; //使能端RS=0; //********RS寄存器选择输入端，当RS=0；当进行写模块操作，指向指令寄存器。

1、关于1602液晶的电气参数一般市场上的1602液晶使用的驱动器为HD44780U或HD44780S，市场上大部分液晶用的是后者。

HD44780S的供电电压为5V±10%，而HD44780U的供电电压为2.7V～5.5V。

也就是说，绝大部分1602液晶只能工作在5V电压下，其供电电压必须为5V。

经过试验发现，1602液晶的供电虽然必须为5V，但其控制总线和数据总线可以用3.3V电平（因为对于TTL电平，一般大于2.5V以上都算高电平，不过最可靠的是大于3.6V），只不过在3.3V电平下，数据的通信速度会大大降低，这一点需要在写驱动时注意。

需要时，可以将MCU的IO配置为漏极开路方式，用上拉电阻拉到5V电平；实在不能配置为漏极开路方式时，请查阅MCU的电气参数，在允许的条件下，直接使用电阻弱上拉也可以。

2、硬件连接1602液晶可以使用4位或8位通信模式，通信可以是双向的或单向的，双向通信主要是为了读取LCD忙标志和AC地址寄存器和DDRAM和CGRAM中的值，一般用处不大，因为1602不支持点阵绘图功能。

在连接时，注意4位通信方式下，LCD只使用DB7～DB4，一般情况下会使用MCU 某端口的高4位或低4位与之连接，注意写驱动时在必要的情况下对端口的其它几位要保护，防止破坏其数据；当然如果没有使用其它4位时则不必要保护（奇怪，不使用其它4位干嘛用4位通信方式嘛？）。

还要注意的是，如果需要双向通信，则必须选择既能做输入又能做输出的IO口，特别是对于RS、RW和E这三条控制线，若能选择支持位寻址的IO口则可以方便编程。

3、底层驱动问题通用1602液晶的时序如图：（1）、写时序（2）、读时序总的说来，按照这个时序图来编写驱动程序是不会出什么问题的，只是要深刻理解时序图中各参数的涵义。

编程中要特别关注E这根控制线。

写操作的时序应该是：①、RS=0（写指令寄存器）或RS=1（写数据寄存器）；②、RW=0（写操作）；③、将数据写到数据线上；④、E=1；⑤、E=0 。

//***************************************// BH1750FVI IIC测试程序// 使用单片机STC89C51// 晶振：11.0592M// 显示：LCD1602// 作者：dice szj QQ:15023134// 编译环境Keil uVision2//****************************************#include <REG51.H>#include <math.h> //Keil library#include <stdio.h> //Keil library#include <INTRINS.H>#define uchar unsigned char#define uint unsigned int#define DataPort P0 //LCD1602数据端口sbit SCL=P1^0; //IIC时钟引脚定义sbit SDA=P1^1; //IIC数据引脚定义sbit LCM_RS=P2^4; //LCD1602命令端口sbit LCM_RW=P2^5; //LCD1602命令端口sbit LCM_EN=P2^6; //LCD1602命令端口#define SlaveAddress 0x46 //定义器件在IIC总线中的从地址,根据ALT ADDRESS 地址引脚不同修改//ALT ADDRESS引脚接地时地址为0x46，接电源时地址为0xB8typedef unsigned char BYTE;typedef unsigned short WORD;BYTE BUF[8]; //接收数据缓存区uchar ge,shi,bai,qian,wan; //显示变量int dis_data; //变量void delay_nms(unsigned int k);void InitLcd();void Init_BH1750(void);void WriteDataLCM(uchar dataW);void WriteCommandLCM(uchar CMD,uchar Attribc);void DisplayOneChar(uchar X,uchar Y,uchar DData);void conversion(uint temp_data);void Single_Write_BH1750(uchar REG_Address); //单个写入数据uchar Single_Read_BH1750(uchar REG_Address); //单个读取内部寄存器数据void Multiple_Read_BH1750(); //连续的读取内部寄存器数据//------------------------------------void Delay5us();void Delay5ms();void BH1750_Start(); //起始信号void BH1750_Stop(); //停止信号void BH1750_SendACK(bit ack); //应答ACKbit BH1750_RecvACK(); //读ackvoid BH1750_SendByte(BYTE dat); //IIC单个字节写BYTE BH1750_RecvByte(); //IIC单个字节读//-----------------------------------//*********************************************************void conversion(uint temp_data) // 数据转换出个，十，百，千，万{wan=temp_data/10000+0x30 ;temp_data=temp_data%10000; //取余运算qian=temp_data/1000+0x30 ;temp_data=temp_data%1000; //取余运算bai=temp_data/100+0x30 ;temp_data=temp_data%100; //取余运算shi=temp_data/10+0x30 ;temp_data=temp_data%10; //取余运算ge=temp_data+0x30;}//毫秒延时**************************void delay_nms(unsigned int k){unsigned int i,j;for(i=0;i<k;i++){for(j=0;j<121;j++){;}}}/*******************************/void WaitForEnable(void){DataPort=0xff;LCM_RS=0;LCM_RW=1;_nop_();LCM_EN=1;_nop_();_nop_();while(DataPort&0x80);LCM_EN=0;}/*******************************/void WriteCommandLCM(uchar CMD,uchar Attribc). {if(Attribc)WaitForEnable();LCM_RS=0;LCM_RW=0;_nop_(); DataPort=CMD;_nop_();LCM_EN=1;_nop_();_nop_();LCM_EN=0;}/*******************************/void WriteDataLCM(uchar dataW){WaitForEnable();LCM_RS=1;LCM_RW=0;_nop_(); DataPort=dataW;_nop_();LCM_EN=1;_nop_();_nop_();LCM_EN=0;}/***********************************/void InitLcd(){WriteCommandLCM(0x38,1); WriteCommandLCM(0x08,1); WriteCommandLCM(0x01,1); WriteCommandLCM(0x06,1); WriteCommandLCM(0x0c,1);}/***********************************/void DisplayOneChar(uchar X,uchar Y,uchar DData) {Y&=1;X&=15;if(Y)X|=0x40;X|=0x80;WriteCommandLCM(X,0);WriteDataLCM(DData);}/**************************************延时5微秒(STC90C52RC@12M)不同的工作环境,需要调整此函数，注意时钟过快时需要修改当改用1T的MCU时,请调整此延时函数**************************************/void Delay5us(){_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();}/**************************************延时5毫秒(STC90C52RC@12M)不同的工作环境,需要调整此函数当改用1T的MCU时,请调整此延时函数**************************************/void Delay5ms(){WORD n = 560;while (n--);}/**************************************起始信号**************************************/void BH1750_Start(){SDA = 1; //拉高数据线SCL = 1; //拉高时钟线Delay5us(); //延时SDA = 0; //产生下降沿Delay5us(); //延时SCL = 0; //拉低时钟线}/**************************************停止信号**************************************/void BH1750_Stop(){SDA = 0; //拉低数据线SCL = 1; //拉高时钟线Delay5us(); //延时SDA = 1; //产生上升沿Delay5us(); //延时}/**************************************发送应答信号入口参数:ack (0:ACK 1:NAK)**************************************/void BH1750_SendACK(bit ack){SDA = ack; //写应答信号SCL = 1; //拉高时钟线Delay5us(); //延时SCL = 0; //拉低时钟线Delay5us(); //延时}/**************************************接收应答信号**************************************/bit BH1750_RecvACK(){SCL = 1; //拉高时钟线Delay5us(); //延时CY = SDA; //读应答信号SCL = 0; //拉低时钟线Delay5us(); //延时return CY;}/**************************************向IIC总线发送一个字节数据**************************************/void BH1750_SendByte(BYTE dat){BYTE i;for (i=0; i<8; i++) //8位计数器{dat <<= 1; //移出数据的最高位SDA = CY; //送数据口SCL = 1; //拉高时钟线Delay5us(); //延时SCL = 0; //拉低时钟线Delay5us(); //延时}BH1750_RecvACK();}/**************************************从IIC总线接收一个字节数据**************************************/BYTE BH1750_RecvByte(){BYTE i;BYTE dat = 0;SDA = 1; //使能内部上拉,准备读取数据, for (i=0; i<8; i++) //8位计数器{dat <<= 1;SCL = 1; //拉高时钟线Delay5us(); //延时dat |= SDA; //读数据SCL = 0; //拉低时钟线Delay5us(); //延时}return dat;}//*********************************void Single_Write_BH1750(uchar REG_Address){BH1750_Start(); //起始信号BH1750_SendByte(SlaveAddress); //发送设备地址+写信号BH1750_SendByte(REG_Address); //内部寄存器地址，// BH1750_SendByte(REG_data); //内部寄存器数据，BH1750_Stop(); //发送停止信号}//********单字节读取*****************************************/*uchar Single_Read_BH1750(uchar REG_Address){ uchar REG_data;BH1750_Start(); //起始信号BH1750_SendByte(SlaveAddress); //发送设备地址+写信号BH1750_SendByte(REG_Address); //发送存储单元地址，从0开始BH1750_Start(); //起始信号BH1750_SendByte(SlaveAddress+1); //发送设备地址+读信号REG_data=BH1750_RecvByte(); //读出寄存器数据BH1750_SendACK(1);BH1750_Stop(); //停止信号return REG_data;}*///*********************************************************////连续读出BH1750内部数据////*********************************************************void Multiple_read_BH1750(void){ uchar i;BH1750_Start(); //起始信号BH1750_SendByte(SlaveAddress+1); //发送设备地址+读信号for (i=0; i<3; i++) //连续读取2个地址数据，存储中BUF {BUF[i] = BH1750_RecvByte(); //BUF[0]存储0x32地址中的数据if (i == 3){BH1750_SendACK(1); //最后一个数据需要回NOACK }else{BH1750_SendACK(0); //回应ACK}}BH1750_Stop(); //停止信号Delay5ms();}//初始化BH1750，根据需要请参考pdf进行修改****void Init_BH1750(){Single_Write_BH1750(0x01);}//*********************************************************//主程序********//*********************************************************void main(){float temp;delay_nms(100); //延时100msInitLcd(); //初始化LCDInit_BH1750(); //初始化BH1750while(1) //循环{Single_Write_BH1750(0x01); // power onSingle_Write_BH1750(0x10); // H- resolution modedelay_nms(180); //延时180msMultiple_Read_BH1750(); //连续读出数据，存储在BUF中dis_data=BUF[0];dis_data=(dis_data<<8)+BUF[1]; //合成数据，即光照数据temp=(float)dis_data/1.2;conversion(temp); //计算数据和显示DisplayOneChar(0,0,'L');DisplayOneChar(1,0,'i');DisplayOneChar(2,0,'g');DisplayOneChar(3,0,'h');DisplayOneChar(4,0,'t');DisplayOneChar(5,0,':');DisplayOneChar(7,0,wan); //显示数据DisplayOneChar(8,0,qian);DisplayOneChar(9,0,bai);DisplayOneChar(10,0,shi);DisplayOneChar(11,0,ge);DisplayOneChar(13,0,'l'); //显示数单位DisplayOneChar(14,0,'x');}}。

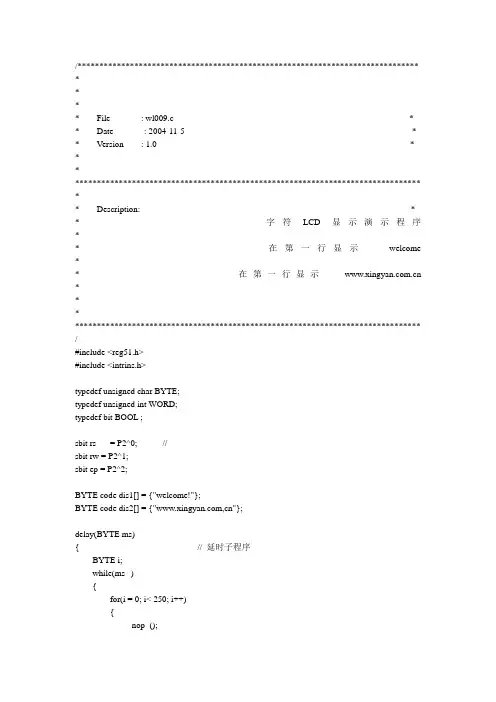

51单片机驱动1602液晶显示器c程序/*程序效果：单片机控制液晶显示器1602 显示字母数字，用户自行更改io程序原创安全：51hei*/#includereg52.h //头文件#define uchar unsigned char //宏定义#define uint unsigned intuchar code table[]=“51HEI XING XING “ ; //显示的字母uchar code table1[]=“51HEI MCUXUE YUAU” ;sbit lcdrs=P1; //寄存器选择引脚sbit lcdwr=P1;//读写引脚sbit lcde=P1 ; //片选引脚void delay(uchar x) //延时子函数{uchar i,j;for(i=x;i0;i--) for(j=110;j0;j--);}void write_com(uchar com) //写指令子函数{ //根据1602 液晶显示器协议编写P2=com; lcdrs=0;lcdwr=0;delay(5);lcde=0; delay(5);lcde=1; }void write_dat(uchar dat) //写数据子函数{P2=dat; lcdrs=1;lcdwr=0;delay(5);lcde=0;delay(5);lcde=1;}void init() //初始化子函数{write_com(0x01); //清屏write_com(0x3f); //功能设置write_com(0x0d); //显示控制write_com(0x06); //输入方式设置}void main(){ uchar i; //定义局部变量init();write_com(0x80+0x02+0x10); //指针的位置for(i=0;i15;i++) //显示{ write_dat(table[i]); delay(50); //延时，用于调节速度不匹配}write_com(0x80+0x40+0x10);for(i=0;i16;i++){ write_dat(table1[i]); delay(50);}for(i=0;i16;i++){ write_com(0x18); delay(50);} while(1);}tips:感谢大家的阅读，本文由我司收集整编。

LCD1602之msp430单片机和C51单片机C语言/**************************************************************************/1.msp430单片机C语言/*************************************************************************/#include"msp430f6638.h"/*******************************************P5.3----E P57 P56 P55 P54 P53 P52 P51 P50P5.4----RSP5.5----RW P57 P56 RW RS E P52 P51 P50P2OUT---wdata********************************************/#define uchar unsigned char;#define uint unsigned int;//*********显示字符串可将字符串放入数组，例如显示ancd efdg******//**定义一个数组**//**uchar code ttt[]="ancd efdg";//字符串用双引号引起来，空格计入字符串的元素/*uchar code kkk[]="ffba ggddmm";//上句加空格9个元素，该句加两个空格12个元素/**********************************元素个数在循环显示时要使用*****/*********************为循环显示字符串还得定义一个变量**/// uchar n;/定义变量nvoid delay(int time) //延迟函数{while(time--); //延迟时间}void writeCommandLcd(unsigned char comd)// 写入命令{P5OUT &= ~0x10; //RS清0 (运算后P5=xxx0 xxxx,即RS=0其他位状态不变） P5OUT &= ~0x20; //RW清0 (运算后P5=xx0x xxxx, 即RW=0其他位状态不变) P5OUT &= ~0x08; //使能E清0 (运算后P5=xxxx 0xxx, 即E=0其他位状态不变)//上面三个语句执行完后P5OUT=xx000xxx,用P5OUT&=~0x38；可一次完成。

LCD1602液晶显示实验实验报告及程序一、实验目的本次实验的主要目的是熟悉并掌握 LCD1602 液晶显示屏的工作原理和编程方法，能够成功实现字符在液晶屏幕上的显示和控制。

二、实验原理LCD1602 是一种工业字符型液晶，能够显示 16x2 个字符，即每行16 个字符，共 2 行。

它的工作原理是通过控制液晶分子的偏转来实现字符的显示。

LCD1602 有 16 个引脚，主要引脚功能如下：1、 VSS：接地。

2、 VDD：接电源（通常为＋5V）。

3、 V0：对比度调整引脚，通过外接电位器来调节屏幕显示的对比度。

4、 RS：寄存器选择引脚，高电平时选择数据寄存器，低电平时选择指令寄存器。

5、 RW：读写选择引脚，高电平时进行读操作，低电平时进行写操作。

6、 E：使能引脚，下降沿触发。

7、 D0 D7：数据引脚，用于传输数据和指令。

LCD1602 的指令集包括清屏、归位、输入方式设置、显示开关控制、光标或显示移位、功能设置、CGRAM 和 DDRAM 地址设置以及读忙标志和地址等。

三、实验设备与材料1、单片机开发板2、 LCD1602 液晶显示屏3、杜邦线若干4、电脑四、实验步骤1、硬件连接将 LCD1602 的 VSS 引脚接地。

将 VDD 引脚接＋5V 电源。

将 V0 引脚通过一个 10K 的电位器接地，用于调节对比度。

将 RS、RW、E 引脚分别连接到单片机的三个 I/O 口。

将 D0 D7 引脚连接到单片机的 8 个 I/O 口。

2、软件编程包含必要的头文件。

定义与 LCD1602 连接的 I/O 口。

编写初始化函数，包括设置显示模式、清屏、输入方式等。

编写写指令函数和写数据函数，用于向LCD1602 发送指令和数据。

编写显示字符串函数，实现字符在屏幕上的显示。

3、编译下载程序使用编译软件对编写的程序进行编译，生成可执行文件。

将可执行文件下载到单片机开发板中。

4、观察实验结果给开发板上电，观察 LCD1602 液晶显示屏上是否正确显示预设的字符。
