《案例分析》教材知识点：消防水池水泵

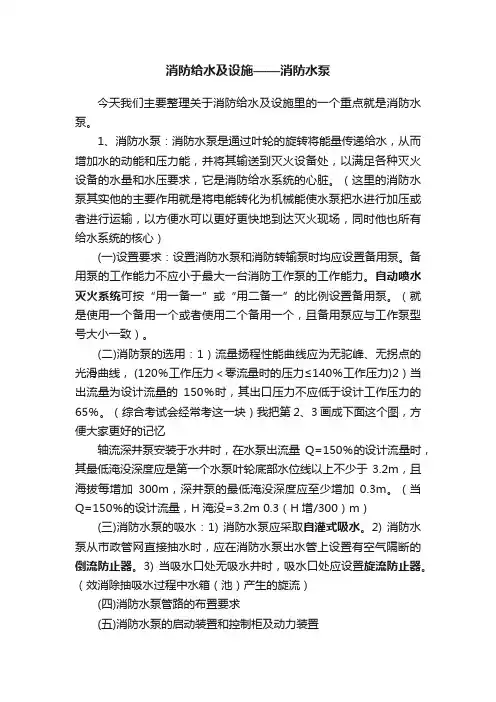

消防给水及设施——消防水泵今天我们主要整理关于消防给水及设施里的一个重点就是消防水泵。

1、消防水泵：消防水泵是通过叶轮的旋转将能量传递给水，从而增加水的动能和压力能，并将其输送到灭火设备处，以满足各种灭火设备的水量和水压要求，它是消防给水系统的心脏。

（这里的消防水泵其实他的主要作用就是将电能转化为机械能使水泵把水进行加压或者进行运输，以方便水可以更好更快地到达灭火现场，同时他也所有给水系统的核心）(一)设置要求：设置消防水泵和消防转输泵时均应设置备用泵。

备用泵的工作能力不应小于最大一台消防工作泵的工作能力。

自动喷水灭火系统可按“用一备一”或“用二备一”的比例设置备用泵。

（就是使用一个备用一个或者使用二个备用一个，且备用泵应与工作泵型号大小一致）。

(二)消防泵的选用：1）流量扬程性能曲线应为无驼峰、无拐点的光滑曲线， (120％工作压力＜零流量时的压力≤140％工作压力)2）当出流量为设计流量的150％时，其出口压力不应低于设计工作压力的65％。

（综合考试会经常考这一块）我把第2、3画成下面这个图，方便大家更好的记忆轴流深井泵安装于水井时，在水泵出流量Q=150％的设计流量时，其最低淹没深度应是第一个水泵叶轮底部水位线以上不少于3.2m，且海拔每增加300m，深井泵的最低淹没深度应至少增加0.3m。

（当Q=150％的设计流量，H淹没=3.2m 0.3（H增/300）m）(三)消防水泵的吸水：1) 消防水泵应采取自灌式吸水。

2) 消防水泵从市政管网直接抽水时，应在消防水泵出水管上设置有空气隔断的倒流防止器。

3) 当吸水口处无吸水井时，吸水口处应设置旋流防止器。

（效消除抽吸水过程中水箱（池）产生的旋流）(四)消防水泵管路的布置要求(五)消防水泵的启动装置和控制柜及动力装置（六）消防水泵吸水管和出水管上压力表的设置要求：(1)消防水泵出水管压力表的最大量程不应低于其设计工作压力的2倍,且不应低于1.60MPa。

案例分析| 【消防给水】，你能做对几道？案例吉林地区某综合楼建筑，地上23层，地下2层，首层的建筑高度5.5m，建筑面积2700m²，使用功能为大堂。

二层至顶层层高为3.4m，每层的建筑面积为2500m²。

二层至五层使用功能为酒店，六层至顶层使用功能为办公。

该建筑按照国家标准设置相应的消防设施。

消防水池和消防水泵房布置在地下二层，地下每层层高为4m，分为消火栓泵组和喷淋泵泵组，两台工作泵以及两台备用泵为一组，共计两组，消防水泵的扬程为100m。

消防水池的有效容积为786m³，分为可独立使用的两格。

建筑首层室内地坪标高为±0.000m，消防水池最低有效水位标高为-7.5m，最高水位标高为-4.0m，吸水管与出水管标高一致均为-7.0m，泵组最高处标高-6.5m。

该建筑屋顶设置高位消防水箱及稳压泵稳压，消防水箱最低有效水位标高91m，消防水箱的有效容积为36m³，采用DN100的进水管且补水稳定。

该大楼按照国家规范标准设置了室内外消火栓、自动喷水灭火系统，室外消火栓流量为40L/s。

距离该建筑4m，16m，65m，125m 范围内均各设置了一个市政消火栓，且均为环状管网布置。

室内消火栓系统和自动喷水灭火系统的设计流量均为40L/s。

该建筑消防供水分为高、低两个区，采用减压阀减压方式进行分区供水，每个区分别设置一组减压阀，并且均设置了备用减庄阀。

为了测试阀后压力和流量，在减压阀后设置了压力表、压力试验排水阀以及流量检测测试接口。

高、低两个区各自设置了水泵接合器。

维保单位对该建筑室内消火栓进行检查，情况如下：（1）在地下消防水泵房对消防水池的有效容积、水位、供水管等情况进行了检查。

（2）为了测定减压阀前设置的过滤器，过流面积及孔网直径为管道截面积的3.0倍，孔网直径为4目/cm²。

（3）屋顶室内消火栓系统稳压装置气压水罐有效储水容积为110L；无法直接识别稳压泵出水管阀门的开闭情况，深入细查发现阀门处于关闭状态，稳压泵控制柜电源未接通，当场排除故障。

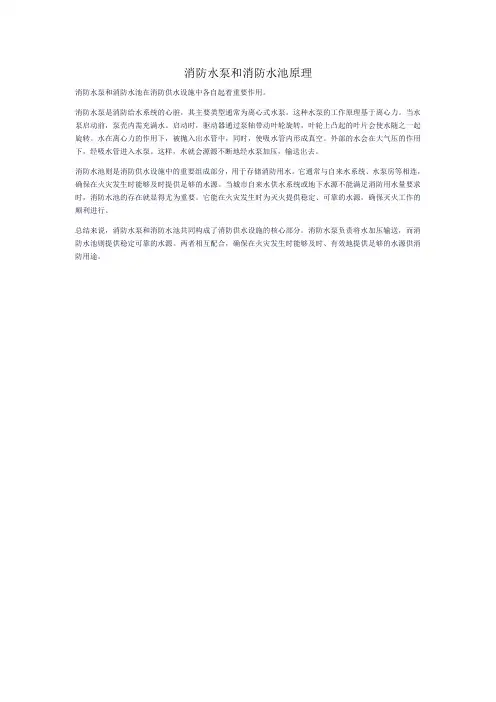

消防水泵和消防水池原理
消防水泵和消防水池在消防供水设施中各自起着重要作用。

消防水泵是消防给水系统的心脏，其主要类型通常为离心式水泵。

这种水泵的工作原理基于离心力。

当水泵启动前，泵壳内需充满水。

启动时，驱动器通过泵轴带动叶轮旋转，叶轮上凸起的叶片会使水随之一起旋转。

水在离心力的作用下，被抛入出水管中，同时，使吸水管内形成真空。

外部的水会在大气压的作用下，经吸水管进入水泵。

这样，水就会源源不断地经水泵加压，输送出去。

消防水池则是消防供水设施中的重要组成部分，用于存储消防用水。

它通常与自来水系统、水泵房等相连，确保在火灾发生时能够及时提供足够的水源。

当城市自来水供水系统或地下水源不能满足消防用水量要求时，消防水池的存在就显得尤为重要。

它能在火灾发生时为灭火提供稳定、可靠的水源，确保灭火工作的顺利进行。

总结来说，消防水泵和消防水池共同构成了消防供水设施的核心部分。

消防水泵负责将水加压输送，而消防水池则提供稳定可靠的水源。

两者相互配合，确保在火灾发生时能够及时、有效地提供足够的水源供消防用途。

【导语】2019年⼀级消防⼯程师考试已经进⼊备考阶段，为了让⼤家顺利通过考试，今天⽆忧考为⼤家整理了"2019年⼀级消防⼯程师《案例分析》常考知识点归纳"，希望对⼤家有所帮助。

更多专业复习资料，请关注⽆忧考消防⼯程师考试频道。

2019年⼀级消防⼯程师《案例分析》常考知识点归纳 ⼀、消防⽔泵的选择和应⽤应符合下列规定： 1消防⽔泵的性能应满⾜消防给⽔系统所需流量和压⼒的要求; 2消防⽔泵所配驱动器的功率应满⾜所选⽔泵流量扬程性能曲线上任何⼀点运⾏所需功率的要求; 3当采⽤电动机驱动的消防⽔泵时，应选择电动机⼲式安装的消防⽔泵; 4流量扬程性能曲线应为⽆驼峰、⽆拐点的光滑曲线，零流量时的压⼒不应⼤于设计⼯作压⼒的140%，且宜⼤于设计⼯作压⼒的120%; 5当出流量为设计流量的150%时，其出⼝压⼒不应低于设计⼯作压⼒的65%; 6泵轴的密封⽅式和材料应满⾜消防⽔泵在低流量时运转的要求; 7消防给⽔同⼀泵组的消防⽔泵型号宜⼀致，且⼯作泵不宜超过3台; 8多台消防⽔泵并联时，应校核流量叠加对消防⽔泵出⼝压⼒的影响。

⼆、消防⽔泵——应设柴油机驱动泵作为备⽤泵。

柴油机消防⽔泵的供油箱应根据⽕灾延续时间确定，且油箱最⼩有效容积应按1.5L/kw配置，柴油机消防⽔泵油箱内储存的燃料不应⼩于50%的储量。

消防⽔泵房及其配电室——设消防应急照明，采⽤蓄电池作备⽤电源，其连续供电时间不应少于30min。

消防⽤⽔和其他⽤⽔合⽤⽔箱时应采取消防⽤⽔不作他⽤的技术措施。

当市政给⽔环形⼲管允许直接吸⽔时——消防⽔泵可直接从室外给⽔管吸⽔。

直接吸⽔时——消防⽔泵扬程计算应考虑室外给⽔管的最低⽔压，并以室外给⽔管的⽔压校核消防⽔泵的⼯作情况。

消防给⽔系统——应设置备⽤消防⽔泵，其⼯作能⼒不应⼩于其中⼀台消防⼯作泵。

当消防⽔泵房设在⾸层时，其出⼝宜直通室外。

当设在地下室或其他楼层时，其出⼝应直通安全出⼝。

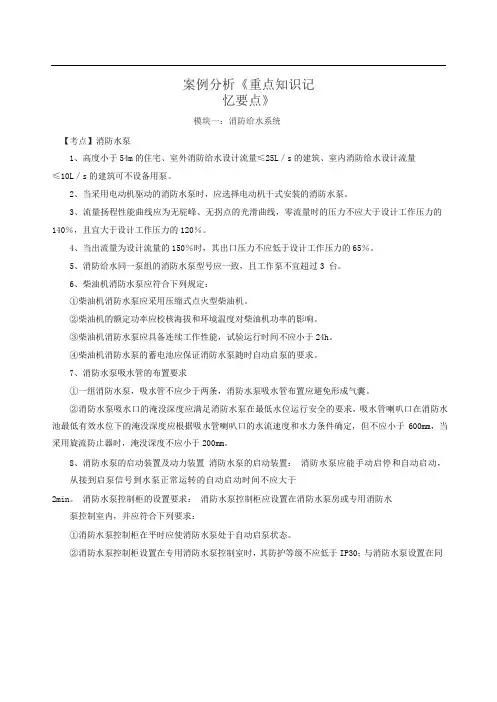

案例分析《重点知识记忆要点》模块一：消防给水系统【考点】消防水泵1、高度小于54m 的住宅、室外消防给水设计流量≤25L／s 的建筑、室内消防给水设计流量≤10L／s 的建筑可不设备用泵。

2、当采用电动机驱动的消防水泵时，应选择电动机干式安装的消防水泵。

3、流量扬程性能曲线应为无驼峰、无拐点的光滑曲线，零流量时的压力不应大于设计工作压力的140％，且宜大于设计工作压力的120％。

4、当出流量为设计流量的150％时，其出口压力不应低于设计工作压力的65％。

5、消防给水同一泵组的消防水泵型号应一致，且工作泵不宜超过3 台。

6、柴油机消防水泵应符合下列规定：①柴油机消防水泵应采用压缩式点火型柴油机。

②柴油机的额定功率应校核海拔和环境温度对柴油机功率的影响。

③柴油机消防水泵应具备连续工作性能，试验运行时间不应小于24h。

④柴油机消防水泵的蓄电池应保证消防水泵随时自动启泵的要求。

7、消防水泵吸水管的布置要求①一组消防水泵，吸水管不应少于两条，消防水泵吸水管布置应避免形成气囊。

②消防水泵吸水口的淹没深度应满足消防水泵在最低水位运行安全的要求，吸水管喇叭口在消防水池最低有效水位下的淹没深度应根据吸水管喇叭口的水流速度和水力条件确定，但不应小于 600mm，当采用旋流防止器时，淹没深度不应小于200mm。

8、消防水泵的启动装置及动力装置消防水泵的启动装置：消防水泵应能手动启停和自动启动，从接到启泵信号到水泵正常运转的自动启动时间不应大于2min。

消防水泵控制柜的设置要求：消防水泵控制柜应设置在消防水泵房或专用消防水泵控制室内，并应符合下列要求：①消防水泵控制柜在平时应使消防水泵处于自动启泵状态。

②消防水泵控制柜设置在专用消防水泵控制室时，其防护等级不应低于IP30；与消防水泵设置在同一空间时，其防护等级不应低于IP55。

③消防水泵控制柜应设置机械应急启泵功能，并应保证在控制柜内的控制线路发生故障时由具有管理权限的人员在紧急时启动消防水泵。

消防水池与消防水泵房消防水池与消防水泵房是建造物消防系统中重要的组成部份，用于提供灭火水源和保障灭火工作的正常进行。

以下是对消防水池与消防水泵房的详细描述：一、消防水池消防水池是指专门用于储存灭火用水的水池。

它通常位于建造物的地下或者室外，具备一定的容量和供水能力。

消防水池应满足以下标准要求：1. 容量要求：消防水池的容量应根据建造物的类型、面积、高度等因素进行合理设计。

普通来说，消防水池的容量应能够满足建造物内部的灭火需求，同时考虑到供水持续时间和备用水源的需求。

2. 材质要求：消防水池的材质应选用耐腐蚀、耐压、防渗漏的材料，如混凝土、钢筋混凝土等。

水池的内壁应平整、无渗漏，并做好防水处理。

3. 设备要求：消防水池应配备相应的设备，如进水管道、排水管道、水位监测装置等。

进水管道应设置过滤装置，以防止杂质进入水池。

排水管道应与污水管道分开，以确保水池的水质清洁。

4. 维护要求：消防水池应定期清洗、检查和维护，保持水质清洁。

水池周围应保持清洁，防止杂物堆积和污染。

二、消防水泵房消防水泵房是指存放消防水泵设备的房间，用于提供灭火水源的供水压力。

以下是消防水泵房的详细要求：1. 布置要求：消防水泵房应位于建造物的地下或者室外，挨近消防水池或者水源。

房间应具备一定的面积和通风条件，以确保水泵设备的正常运行。

2. 设备要求：消防水泵房应配备消防水泵设备、电控柜、水泵控制器等。

水泵设备应满足消防需求，具备一定的供水能力和稳定的水压。

电控柜应具备过流、过压、短路等保护功能，确保设备的安全运行。

3. 排水要求：消防水泵房应设置排水设施，以防止泵房内部积水。

排水管道应与污水管道分开，确保排水的干净和卫生。

4. 维护要求：消防水泵设备应定期检查、保养和维修，确保设备的正常运行。

水泵控制器应进行定期测试，确保其功能正常。

总结：消防水池与消防水泵房是建造物消防系统中不可或者缺的组成部份。

消防水池提供灭火用水，消防水泵房提供水源供应和水压稳定。

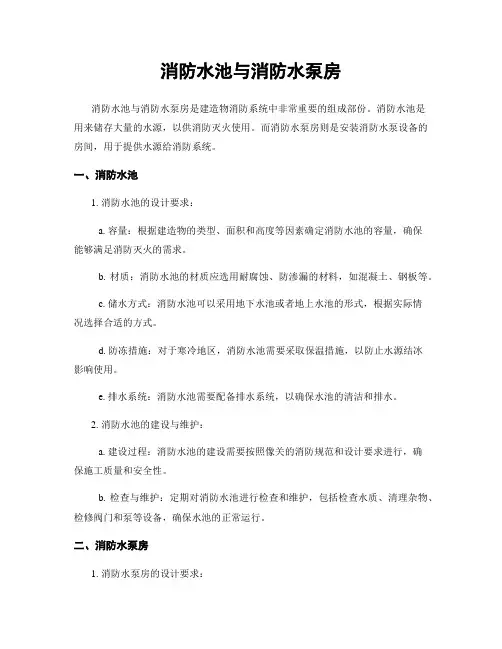

消防水池与消防水泵房消防水池与消防水泵房是建造物消防系统中非常重要的组成部份。

消防水池是用来储存大量的水源，以供消防灭火使用。

而消防水泵房则是安装消防水泵设备的房间，用于提供水源给消防系统。

一、消防水池1. 消防水池的设计要求：a. 容量：根据建造物的类型、面积和高度等因素确定消防水池的容量，确保能够满足消防灭火的需求。

b. 材质：消防水池的材质应选用耐腐蚀、防渗漏的材料，如混凝土、钢板等。

c. 储水方式：消防水池可以采用地下水池或者地上水池的形式，根据实际情况选择合适的方式。

d. 防冻措施：对于寒冷地区，消防水池需要采取保温措施，以防止水源结冰影响使用。

e. 排水系统：消防水池需要配备排水系统，以确保水池的清洁和排水。

2. 消防水池的建设与维护：a. 建设过程：消防水池的建设需要按照像关的消防规范和设计要求进行，确保施工质量和安全性。

b. 检查与维护：定期对消防水池进行检查和维护，包括检查水质、清理杂物、检修阀门和泵等设备，确保水池的正常运行。

二、消防水泵房1. 消防水泵房的设计要求：a. 布置位置：消防水泵房应位于建造物的合适位置，方便供水管道连接和水源输送。

b. 建造结构：消防水泵房的建造结构应符合消防安全要求，具备防火、防水和防爆等功能。

c. 通风与排烟：消防水泵房需要具备良好的通风和排烟系统，以确保操作人员的安全。

d. 设备配置：消防水泵房需要安装消防水泵设备、管道、阀门、控制系统等，确保供水的可靠性和稳定性。

2. 消防水泵房的运行与维护：a. 运行监测：对消防水泵设备进行定期巡检，检查设备的运行状态和性能，确保其正常工作。

b. 维护保养：定期对消防水泵设备进行保养和维修，包括清洁、润滑、更换易损件等，延长设备的使用寿命。

c. 应急备份：消防水泵房需要设置备用的消防水泵设备，以备突发情况或者设备故障时使用。

三、消防水池与消防水泵房的配套关系1. 水源供应：消防水泵房通过管道将水源供应到消防水池，确保消防水池的水源充足。

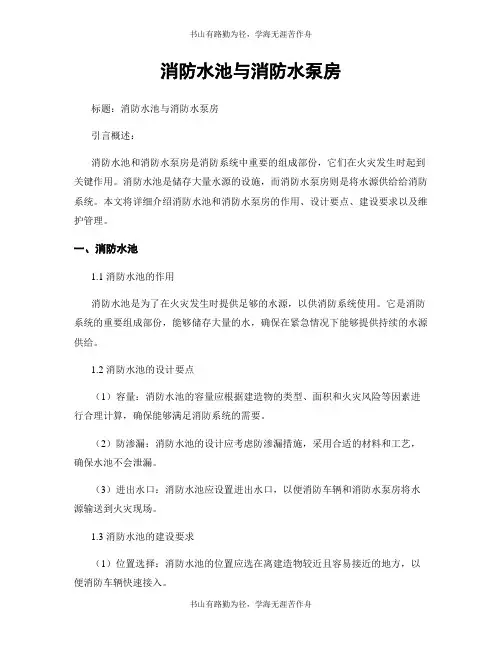

消防水池与消防水泵房标题：消防水池与消防水泵房引言概述：消防水池和消防水泵房是消防系统中重要的组成部份，它们在火灾发生时起到关键作用。

消防水池是储存大量水源的设施，而消防水泵房则是将水源供给给消防系统。

本文将详细介绍消防水池和消防水泵房的作用、设计要点、建设要求以及维护管理。

一、消防水池1.1 消防水池的作用消防水池是为了在火灾发生时提供足够的水源，以供消防系统使用。

它是消防系统的重要组成部份，能够储存大量的水，确保在紧急情况下能够提供持续的水源供给。

1.2 消防水池的设计要点（1）容量：消防水池的容量应根据建造物的类型、面积和火灾风险等因素进行合理计算，确保能够满足消防系统的需要。

（2）防渗漏：消防水池的设计应考虑防渗漏措施，采用合适的材料和工艺，确保水池不会泄漏。

（3）进出水口：消防水池应设置进出水口，以便消防车辆和消防水泵房将水源输送到火灾现场。

1.3 消防水池的建设要求（1）位置选择：消防水池的位置应选在离建造物较近且容易接近的地方，以便消防车辆快速接入。

（2）防护措施：消防水池周围应设置防护措施，如栅栏或者围墙，以防止未经授权的人员进入。

（3）维护保养：消防水池应定期清理、检查和维护，确保水质清洁，设备完好，以保证在火灾发生时能够正常运行。

二、消防水泵房2.1 消防水泵房的作用消防水泵房是将消防水池中的水源供给给消防系统的设施。

它通过水泵将水源送至消防设备，以满足灭火、喷淋和喷水系统的需要。

2.2 消防水泵房的设计要点（1）水泵选择：消防水泵应根据消防系统的需求选择合适的类型和规格，确保能够提供足够的水压和流量。

（2）备用水泵：消防水泵房应配置备用水泵，以防止主泵浮现故障时能够及时切换并保证水源供给。

（3）消防水泵房的布局：消防水泵房的布局应合理，设备间距离适当，便于维护和操作。

2.3 消防水泵房的建设要求（1）消防设备：消防水泵房应配置消防设备，如灭火器、消防报警器等，以确保人员的安全。

消防水池与消防水泵房引言概述：消防水池和消防水泵房是消防系统中至关重要的组成部分，它们在火灾发生时起着至关重要的作用。

消防水池储存大量的水资源，为灭火提供必要的水源，而消防水泵房则负责将水从水池输送到消防设备中，确保消防系统的正常运行。

本文将详细介绍消防水池和消防水泵房的作用及相关知识。

一、消防水池1.1 水池的作用消防水池是储存大量水资源的设施，通常建设在建筑物附近或者消防设备容易受到火灾影响的地方。

它的主要作用是为消防系统提供足够的灭火水源，确保在火灾发生时能够及时进行灭火作业。

1.2 水池的设计要求消防水池的设计要求包括水池的容量、水质、防渗性能等方面。

一般来说，消防水池的容量应根据建筑物的用途和规模来确定，确保在火灾发生时能够提供足够的灭火水源。

1.3 水池的维护消防水池的维护非常重要，定期检查水池的水质和防渗性能，确保水池处于良好的状态。

另外，还需要定期清理水池周围的杂物，保持水池周围的环境清洁。

二、消防水泵房2.1 水泵房的作用消防水泵房是将水从水池输送到消防设备中的关键设施，它起着水力输送的作用，确保消防系统正常运行。

水泵房通常配备有消防水泵、管道和控制设备等。

2.2 水泵房的设计要求消防水泵房的设计要求包括水泵的数量、功率、水泵的选型等方面。

水泵房的设计应考虑到消防系统的水压、流量等参数，确保能够满足消防系统的需要。

2.3 水泵房的维护消防水泵房的维护也非常重要，定期检查水泵的运行状态，保持水泵的清洁和润滑，确保水泵能够正常工作。

另外，还需要定期检查水泵房的管道和控制设备，保证消防系统的正常运行。

三、消防水池与水泵房的配套关系3.1 水池与水泵房的连接消防水池与水泵房之间通常通过管道连接，水泵房负责将水从水池抽送到消防设备中。

水泵房的位置和布局应考虑到与水池的连接情况，确保水泵能够有效地输送水源。

3.2 水池与水泵房的配套设计消防水池和水泵房的配套设计应考虑到消防系统的整体运行情况，确保水源能够及时输送到消防设备中，提高灭火效率。

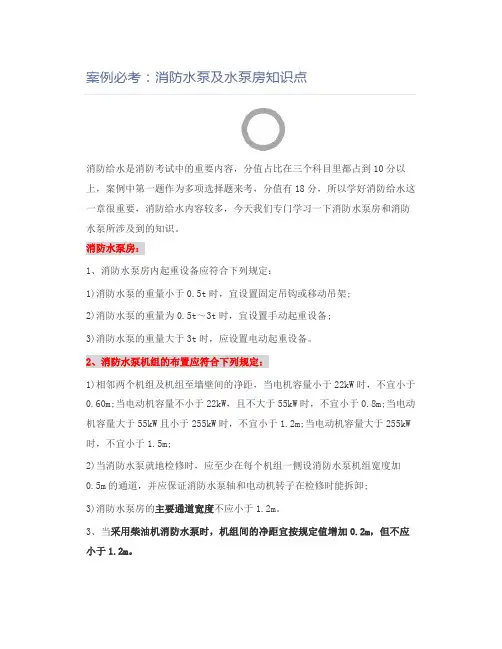

案例必考：消防水泵及水泵房知识点
消防给水是消防考试中的重要内容，分值占比在三个科目里都占到10分以上，案例中第一题作为多项选择题来考，分值有18分，所以学好消防给水这一章很重要，消防给水内容较多，今天我们专门学习一下消防水泵房和消防水泵所涉及到的知识。

消防水泵房：
1、消防水泵房内起重设备应符合下列规定：
1)消防水泵的重量小于0.5t时，宜设置固定吊钩或移动吊架;
2)消防水泵的重量为0.5t～3t时，宜设置手动起重设备;
3)消防水泵的重量大于3t时，应设置电动起重设备。

2、消防水泵机组的布置应符合下列规定：
1)相邻两个机组及机组至墙壁间的净距，当电机容量小于22kW时，不宜小于0.60m;当电动机容量不小于22kW，且不大于55kW时，不宜小于0.8m;当电动机容量大于55kW且小于255kW时，不宜小于1.2m;当电动机容量大于255kW 时，不宜小于1.5m;
2)当消防水泵就地检修时，应至少在每个机组一侧设消防水泵机组宽度加0.5m的通道，并应保证消防水泵轴和电动机转子在检修时能拆卸;
3)消防水泵房的主要通道宽度不应小于1.2m。

3、当采用柴油机消防水泵时，机组间的净距宜按规定值增加0.2m，但不应小于1.2m。
