第四章 车钩贯通道
- 格式：pptx
- 大小：7.55 MB
- 文档页数：73
下载文档原格式
合集下载
城市轨道交通车辆维护与检修教学课件第四章连接装置维护与检修
26
27
二、车钩缓冲装置的维护
1．头车半自动车钩缓冲装置的维护 结合头车半自动车钩缓冲装置结构，对车钩缓冲装置进行维护，必要时进行修补 或更换。 （1）日检和月检 头车半自动车钩缓冲装置的日检维护可参考图（二）和表（一），月检维护可参 考图（二）和表（一）。表（一）所列是推荐的最低标准的车钩缓冲装置定期维护 计划。如果环境或其他条件需要，应对车钩缓冲装置进行更为频繁的维护。
24
安装吊挂系统的回转机构
25
（3）缓冲系统 中间车半自动车钩缓冲装置以弹性胶泥缓冲器为例，如下图所示，主要由弹性体 弹簧、胶泥芯子、内半筒总成、壳体和拉环等零部件组成。车钩缓冲装置受牵引力 时，牵引力通过内半筒总成传递到弹性体弹簧和胶泥芯子上，胶泥芯子把力传递到 缓冲器壳体上，最后通过回转机构把力传递到车体上；车钩缓冲装置受压时，压力 传递的顺序依次为弹性体弹簧、胶泥芯子、内半筒总成、壳体。
14
15
其中，支撑装置的作用是在垂直平面内支撑车钩缓冲装置；安装座内部的回转体 与缓冲装置外壳和安装座形成同时相互垂直的铰连接，给缓冲装置提供水平面和垂 直面内的转动自由度；对中装置的作用是在水平面内推动车钩缓冲装置向自身纵向 中心线回复，使其自动对中，如下图所示；安装座的四个安装孔用四个过载保护螺 栓完成车钩缓冲装置与车体的连接，起着传递纵向载荷的作用。
59
60
2）中间车车钩缓冲装置水平对中。对中间车车钩缓冲装置尾部局部仰视，如下 图所示。测量车钩缓冲装置中心线水平方向偏转角，如果车钩缓冲装置自然对中情 况下中心线偏移车体中心线大于±15°，则需按下述方法调节对中，直至达到要求为 止。
61
62
①先松开螺栓1，然后松开螺母3。 ②转动螺栓4，调整车钩缓冲装置水平对中，使车钩缓冲装置与车体中心线保持 一致。 ③拧紧螺母3和螺栓1。 ④用红色标记笔标上防松标记。
27
二、车钩缓冲装置的维护
1．头车半自动车钩缓冲装置的维护 结合头车半自动车钩缓冲装置结构，对车钩缓冲装置进行维护，必要时进行修补 或更换。 （1）日检和月检 头车半自动车钩缓冲装置的日检维护可参考图（二）和表（一），月检维护可参 考图（二）和表（一）。表（一）所列是推荐的最低标准的车钩缓冲装置定期维护 计划。如果环境或其他条件需要，应对车钩缓冲装置进行更为频繁的维护。
24
安装吊挂系统的回转机构
25
（3）缓冲系统 中间车半自动车钩缓冲装置以弹性胶泥缓冲器为例，如下图所示，主要由弹性体 弹簧、胶泥芯子、内半筒总成、壳体和拉环等零部件组成。车钩缓冲装置受牵引力 时，牵引力通过内半筒总成传递到弹性体弹簧和胶泥芯子上，胶泥芯子把力传递到 缓冲器壳体上，最后通过回转机构把力传递到车体上；车钩缓冲装置受压时，压力 传递的顺序依次为弹性体弹簧、胶泥芯子、内半筒总成、壳体。
14
15
其中，支撑装置的作用是在垂直平面内支撑车钩缓冲装置；安装座内部的回转体 与缓冲装置外壳和安装座形成同时相互垂直的铰连接，给缓冲装置提供水平面和垂 直面内的转动自由度；对中装置的作用是在水平面内推动车钩缓冲装置向自身纵向 中心线回复，使其自动对中，如下图所示；安装座的四个安装孔用四个过载保护螺 栓完成车钩缓冲装置与车体的连接，起着传递纵向载荷的作用。
59
60
2）中间车车钩缓冲装置水平对中。对中间车车钩缓冲装置尾部局部仰视，如下 图所示。测量车钩缓冲装置中心线水平方向偏转角，如果车钩缓冲装置自然对中情 况下中心线偏移车体中心线大于±15°，则需按下述方法调节对中，直至达到要求为 止。
61
62
①先松开螺栓1，然后松开螺母3。 ②转动螺栓4，调整车钩缓冲装置水平对中，使车钩缓冲装置与车体中心线保持 一致。 ③拧紧螺母3和螺栓1。 ④用红色标记笔标上防松标记。
城市轨道交通车辆构造项目四
4.1 车钩
4.1.2 自动车钩
自动车钩位于城轨车辆的两个车厢端部，电气和风路连接装置都 组装在钩头上。当车辆连挂时，车钩上的机械、风路、电路系统都能 自动连接；解钩时，可在司机室控制自动解钩或采用手动解钩。解钩 后，车钩即处于待挂状态；电气连接器通过盖板自动关闭，以防止水 和尘土进入；主风管连接器设有自动关闭装置，防止压缩空气泄漏。
4.1 车钩
图4-4 国产密接式车钩缓冲装置 1—密接式车钩钩头； 2—风管连接器； 3—橡胶缓冲器； 4—冲击座；
5—“十”字头连接器； 6—托梁； 7—磨耗板； 8—电气连接器
4.1 车钩
4.1.2 自动车钩
1.国产密接式车钩
国产密接式车钩由五部分组成。前端为钩头， 有凸锥和凹锥孔；车钩内部还有半圆形的钩舌、 解钩杆、解钩杆弹簧、解钩风缸等。图4-5为国产 密接式自动车钩的作用原理，有待挂、连挂和解 钩状态。
4.1.1 车钩的种类
（2）按照车辆牵引连挂装置连接方法的不同，车钩可分为非自动车 钩（又分为半自动车钩和半永久性牵引杆）和自动车钩。
非自动车钩由人工来完成车辆的连接，自动车钩不需要人参与就能 实现连接。非自动车钩和自动车钩的主要区别和特点如下：自动车钩可 实现机械、气路和电路的完全自动连挂和解钩；半自动车钩的机械和气 路连接机构作用原理基本上与全自动车钩相同，可以实现自动连挂和解 钩，或人工解钩，但电路必须靠人工连挂和解钩，以方便检修作业；半 永久性牵引杆的机械、气路和电路的连挂和解钩都需要人工操作，但一 般只在架车作业时才进行分解。
4.1 车钩
图4-6 Scharfenberg密接式车钩缓冲装置 1—引导对准爪把； 2—密接式车钩钩头； 3—电气连接器； 4—钩身； 5—橡胶弹簧；
车钩连接的原理是什么
车钩连接的原理是什么车钩连接是指铁路车辆之间通过车钩进行连接的一种技术。
车钩连接的原理是通过车钩将两节或多节铁路车辆牢固地连接在一起，实现车辆间牵引、传动力的传递、电气信号的传送以及空气制动的控制。
车钩连接通常由以下几个部分组成：牵引钩、缓冲器、连结钩、车钩联锁、牵引装置等。
首先，牵引钩是车钩的核心部件，它用于连接车辆之间，传递牵引力。
牵引钩一般采用合金钢材料制作，并且进行精确的加工和热处理，以确保其具有足够的强度和刚度。
牵引钩的连接方式有直通钩连接、钩链连接和连接杆连接等多种方式。
其次，缓冲器起到缓冲两节车厢之间的冲击力，减少列车在行车过程中的颠簸和震动。
缓冲器通常由弹簧、缓冲装置等组成，采用液压、气压等方式进行缓冲。
连结钩是用于连接车厢与车钩之间的一个重要零件。
连结钩通常采用钢材料制作，具有足够的强度和刚度，连接牵引钩和缓冲器。
车钩联锁是一种用于保证车钩连接的安全性和可靠性的装置，防止在行车过程中车钩失联。
车钩联锁通过机械、电气和液压等方式实现，一般由联锁销、联锁支架、油缸、联锁阀等组成。
在车钩连接的过程中，车钩联锁系统会自动进行插销、解销等操作，以确保车钩连接牢固可靠。
最后，牵引装置用于实现车辆间的机械牵引、动力传递和制动控制。
牵引装置一般包括驱动轴、牵引电机、牵引变速箱、牵引制动器等。
通过牵引装置，车辆可以实现对列车的牵引和制动，保证行车的安全和平稳性。
总之，车钩连接是铁路运输中重要的连接技术，通过车钩连接，实现铁路车辆之间的牵引、传动、制动控制等功能。
车钩连接的关键在于牵引钩、缓冲器、连结钩、车钩联锁和牵引装置等技术的研发和应用，从而确保车辆连接的安全性和可靠性。
这一技术的发展和应用对于铁路运输的高效、安全运营起到了重要的作用。

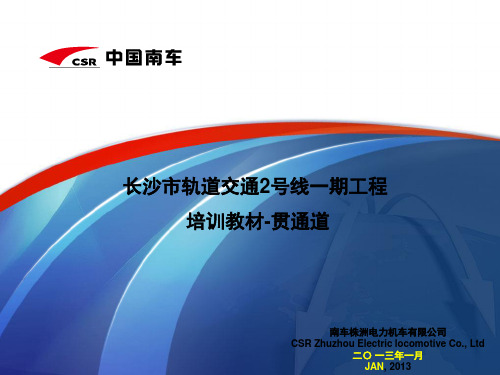

贯通道培训教材
Page 4
CSL2-培训教材
第三部分 技术参数
净通过高度、宽度：1900mm×1300mm 防火性能：DIN 5510 隔声性能：30dB(A)，按照按ISO 140 和ISO 717 标准测量 热传递系数：K≤4W/m2K 密封性：满足IEC 61133的水密性规定 线路参数：150m曲线 颜色：侧护板及顶板面漆为RAL 9016（交通白），侧护板裙边和棚布为灰色 磨耗条寿命：2-4年 折棚寿命：至少15年
Page 10
CSL2-培训教材
第快速锁闭机机构，只要将拉 手提起旋转60度就可拆下侧护板上端连接。
两护板安装座分另独立安装在车体上。
在侧护板组成安装时，可将护板倾斜约20度，将护 板底部导向头插入底部座块，然后向侧面旋转使顶 部导向头插入护板安装座的顶部导向孔，然后将顶 部锁钩按下，锁住护板。
1 边梁
2 边护板 3 连杆机构 4 中间护板
CSL2-培训教材
第四部分 贯通道结构
4.6 顶板安装座
顶板安装座通过螺钉安装在车体上，锁舌往下处于关闭 位置时，后部的弹性止档销将锁舌卡住，以防锁舌打开。
顶板安装时将四个安装座的锁舌全部打开；将边顶板四 个接头全部放入安装座的槽内，再将锁舌关闭，如下图 所示，顶板组成安装完成。
准备渡板连杆，尼龙轴套，销轴及开口销将渡板连杆组成与踏板支撑连接。尼龙衬套处于踏板支撑孔内，起保护销轴 作用，防止销轴磨损。
Page 16
CSL2-培训教材
第四部分 贯通道结构
4.7.3 渡板组成
渡板组成由渡板体、折页及磨耗条等组成，渡板体由扁豆花纹不锈钢板制成， 有防滑性能。渡板承载9人/m2。
Page 5
CSL2-培训教材
第四部分 贯通道结构

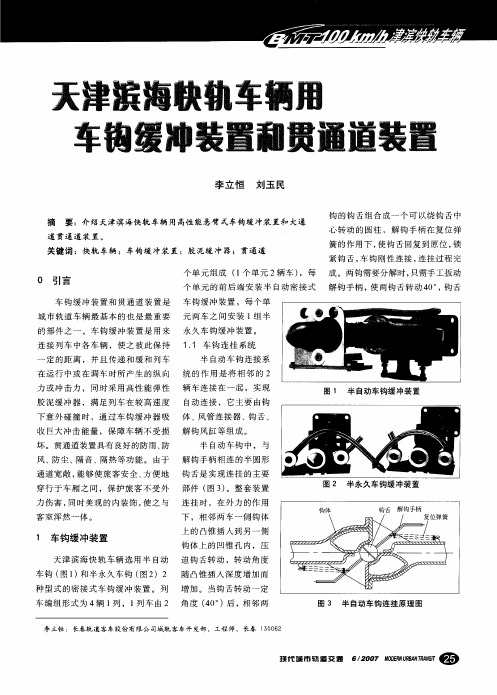

天津滨海快轨车辆用车钩缓冲装置和贯通道装置
关键词 ：快轨 车辆 ；车钩 缓冲装置 ；胶泥缓 冲器；贯通道
簧 的作用下 ， 使钩 舌回复到原位 ， 锁
紧 钢 古 ， 钢 阿 性 连 横 ， 往 ｊ［呈元 牛 往 ＝布
言
辜 茎
髫
车 钩 缓 冲 装 置 和 贯 通 道 装 置 是 车 钩 缓 冲 装 置 ，每 个 单 城 市 轨道 车 辆 最 基 本 的 也 是 最 重 要 元 两车之 间安装 １ 组半 的部 件 之 一 。车 钩 缓 冲 装 置 是 用 来 永 久 车 钩缓 冲 装置 。 连 接 列 车 中 各 车 辆 ，使 之 彼 此 保 持 １ １ 车 钩 连 挂 系 统 ．
圈 ） 论 车 钩 受 拉 或 是 受压 ，缓 冲 器 始 终 成 部 分 （ ７ 。 它可 适 应 车 厢 之 间
受压。在列车运行过程 中， 弹性胶泥 所 有 可 能 产 牛 的 相 对 位 移 ，保 证 旅
缓 冲 器 起 到 吸 收 冲 击 能 量 、缓 和 纵 客 自 由穿 行 于 两 车 厢 之 间 。贯 通 道
维普资讯
天津滨海快轨车辆用 车钩缓冲装置和贯涌道装置
李 立恒
摘
刘玉 民
钩 的钩舌组合成一 个可 以绕钩 舌中
心 转 动 的 圆柱 ， 解 钩 手 柄 在 复 位 弹
要 ：介 绍天津滨 海快轨车辆用高性 能悬臂式车钩 缓冲装 置和大通
道 贯 道 装 置 。
撑 装 置 和 对 中 装置 保 证 半 自动车 钩 缓 冲 装置 在 不 连挂 完 成 。待 连 挂 的 带 缓 冲 器 车 钩 半 部 和 无 缓 冲 器 车 钩 半部 的连接面 彼此 紧密接 触 （ 图 ４ ）后 ，将 七下 两 半 连 接 环 紧 扣 在
城市轨道交通车辆与结构(第四章车钩) ppt课件

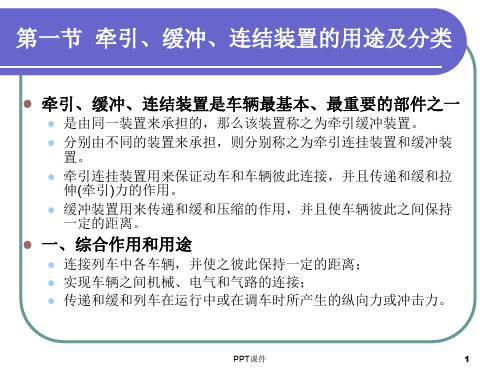

（4）避免在意外撞车事故时，发生一个车辆爬到另一个车辆上的危险。
非刚性车钩较刚性车钩有如下优点：
性能上：提高了纵向中心线高度偏差较大的车辆两车钩相互连挂的适应性 结构上：不需要复杂的钩尾销接结构和复杂的对心装置。 工艺上：车钩钩体的结构和铸造工艺较为简单。制造成本低，维修方便。
城轨车辆、高速列车采用 刚性车钩
全自动车钩可以实现机械、气路、电路的自动连接。
（2）半自动车钩
半自动车钩的机械、气路连接结构与作用原理基本上与全 自动车钩相同，但是电路需要人工手动连接。
（3）半永久车钩
半永久车钩的机械、气路、电路的连接都需要人工手动操 作，一般只有在车间维修时才进行分解。
PPT课件
10
2、车钩结构
种类：
按其钩头结构的型式区分有多种： （1）国产地下铁道车辆采用：凸锥和凹锥结构实现两钩的闭锁。 （2）在欧洲大多采用：schafenberg密接式车钩和BSI-COMPACT型密接
式车钩。 （3）进口的上海地铁车辆采用的也近似于schafenherg型结构的密接式车
钩。
PPT课件
5
一、国产密接式车钩缓冲装置
铁路客车货车用
非刚性车钩
PPT课件
4
第二节 密接式中央牵引、缓冲、连结装置
定义：
是通过车辆彼此相向缓慢走行相互碰撞，使钩头的连接器动作，实现两 车辆的机械、电气和空气的自动连接的一种装置。
特点：
密接式中央牵引、缓冲、连结装置集牵引、缓冲和连挂于一体， 属于刚性自动车钩，主要用于地下铁道车辆和城市轻轨车辆上。 在两连挂车钩高度具有偏差，在有坡度线路和曲线上都能安全地连挂。
PPT课件
7
非刚性车钩较刚性车钩有如下优点：
性能上：提高了纵向中心线高度偏差较大的车辆两车钩相互连挂的适应性 结构上：不需要复杂的钩尾销接结构和复杂的对心装置。 工艺上：车钩钩体的结构和铸造工艺较为简单。制造成本低，维修方便。
城轨车辆、高速列车采用 刚性车钩
全自动车钩可以实现机械、气路、电路的自动连接。
（2）半自动车钩
半自动车钩的机械、气路连接结构与作用原理基本上与全 自动车钩相同，但是电路需要人工手动连接。
（3）半永久车钩
半永久车钩的机械、气路、电路的连接都需要人工手动操 作，一般只有在车间维修时才进行分解。
PPT课件
10
2、车钩结构
种类：
按其钩头结构的型式区分有多种： （1）国产地下铁道车辆采用：凸锥和凹锥结构实现两钩的闭锁。 （2）在欧洲大多采用：schafenberg密接式车钩和BSI-COMPACT型密接
式车钩。 （3）进口的上海地铁车辆采用的也近似于schafenherg型结构的密接式车
钩。
PPT课件
5
一、国产密接式车钩缓冲装置
铁路客车货车用
非刚性车钩
PPT课件
4
第二节 密接式中央牵引、缓冲、连结装置
定义：
是通过车辆彼此相向缓慢走行相互碰撞，使钩头的连接器动作，实现两 车辆的机械、电气和空气的自动连接的一种装置。
特点：
密接式中央牵引、缓冲、连结装置集牵引、缓冲和连挂于一体， 属于刚性自动车钩，主要用于地下铁道车辆和城市轻轨车辆上。 在两连挂车钩高度具有偏差，在有坡度线路和曲线上都能安全地连挂。
PPT课件
7
《城市轨道交通车辆构造与运用》教学课件—04车辆连接装置认知
层叠式橡胶金属片缓冲器 1—橡胶金属片 2—前从板 3—牵引杆 4—缓冲器后盖
5—滑套 6—缓冲器体 7—后从板
• 作用原理：当车辆受到压缩载荷时，缓冲器体和牵引杆受 压力的传递方向为:牵引杆压缩后从板→橡胶金属片→前从
板和缓冲器的前端。橡胶金属片受到压缩，起到缓冲作用
。在牵引载荷工况下，缓冲体和牵引杆受拉，力的传递方 向为:牵引杆上的滑套压缩前从板→橡胶金属片→后从板和 缓冲体后盖，同样起到缓冲作用。
• 【学习目标】
• 1.知识目标 • ◎能掌握各种密接式车钩的结构和动作原理； • ◎能掌握不同的缓冲器的缓冲原理； • ◎能复述纵向力的传递路径； • 2.技能目标 • ◎熟知各密接式车钩的运用及作用； • ◎能掌握连接装置的附属装置的连接； • 3.素质目标
•培养良好的操作技能及职业素质，熟练掌握车辆 连接装置的结构及性能。
• (2)作用原理
该车钩有待挂、连接和解钩三种状态，如 图4-3所示。
第二节 车 钩
图4-3 密接式车钩内部结构与作用原理 a)连挂状态 b)解钩状态 c)待挂状态 1—钩头 2—钩舌 3—解钩杆 4—弹簧 5—解钩风缸
（1)待挂状态：为车钩连接前的准备状态，此时钩舌定位 杆被固定在待挂位置，解钩风缸活塞杆处于回缩状态，此 时半圆形钩舌的连接面与水平面呈40°角。 （2)连挂状态：两钩连挂时，凸锥插进对方车钩相应的凹 锥孔中。 （3)解钩状态：自动解钩，即要使两钩分解，需由驾驶员 操纵解钩阀，压缩空气由总风管进入前车(或后车)的解钩 风缸，同时经解钩风管连接器送入相连挂的后车(或前车) 解钩风缸，活塞杆向前推并带动解钩杆，使钩舌转动至开 锁位置，此时两钩即可解开。
1.国产密接式车钩缓冲装置
图4-2 国产密接式车钩缓冲装置 1—密接式车钩钩头 2—风管连接器 3—橡胶金属片式缓冲器 4—冲击座
5—滑套 6—缓冲器体 7—后从板
• 作用原理：当车辆受到压缩载荷时，缓冲器体和牵引杆受 压力的传递方向为:牵引杆压缩后从板→橡胶金属片→前从
板和缓冲器的前端。橡胶金属片受到压缩，起到缓冲作用
。在牵引载荷工况下，缓冲体和牵引杆受拉，力的传递方 向为:牵引杆上的滑套压缩前从板→橡胶金属片→后从板和 缓冲体后盖，同样起到缓冲作用。
• 【学习目标】
• 1.知识目标 • ◎能掌握各种密接式车钩的结构和动作原理； • ◎能掌握不同的缓冲器的缓冲原理； • ◎能复述纵向力的传递路径； • 2.技能目标 • ◎熟知各密接式车钩的运用及作用； • ◎能掌握连接装置的附属装置的连接； • 3.素质目标
•培养良好的操作技能及职业素质，熟练掌握车辆 连接装置的结构及性能。
• (2)作用原理
该车钩有待挂、连接和解钩三种状态，如 图4-3所示。
第二节 车 钩
图4-3 密接式车钩内部结构与作用原理 a)连挂状态 b)解钩状态 c)待挂状态 1—钩头 2—钩舌 3—解钩杆 4—弹簧 5—解钩风缸
（1)待挂状态：为车钩连接前的准备状态，此时钩舌定位 杆被固定在待挂位置，解钩风缸活塞杆处于回缩状态，此 时半圆形钩舌的连接面与水平面呈40°角。 （2)连挂状态：两钩连挂时，凸锥插进对方车钩相应的凹 锥孔中。 （3)解钩状态：自动解钩，即要使两钩分解，需由驾驶员 操纵解钩阀，压缩空气由总风管进入前车(或后车)的解钩 风缸，同时经解钩风管连接器送入相连挂的后车(或前车) 解钩风缸，活塞杆向前推并带动解钩杆，使钩舌转动至开 锁位置，此时两钩即可解开。
1.国产密接式车钩缓冲装置
图4-2 国产密接式车钩缓冲装置 1—密接式车钩钩头 2—风管连接器 3—橡胶金属片式缓冲器 4—冲击座
城轨交通车辆连接装置
二、自动车钩
自动车钩自动车钩位于城轨交通列车的端部，电气和风路连接装置都组装在 钩头上。当车辆连挂时，车钩的机械、风路、电路系统都能自动连接；解钩时， 可在司机室控制自动解钩或采用手动解钩。解钩后，车钩即处于待挂状态；电 气连接器通过盖板自动关闭，以防止水和尘土进入；主风管连接器设有自动关 闭装置，防止压缩空气泄漏。
如
图
4-1
如
图
4-2
一、车钩缓冲装置的作用
城轨交通车辆的车钩缓冲装置使城轨交通各车辆之间彼 此保持一定的距离，并传递和缓和列车在运行中或在调车 时所产生的纵向力或冲击力，保障车辆不受损伤，还可实 现车辆间电路和气路的连接。如果是一个整体可将该装置 称为牵引缓冲装置，也可分别称为车钩牵引连挂装置和缓 冲装置。牵引连挂装置用来保证车辆间的彼此连接，并且 有传递和缓和纵向力的作用。缓冲装置用来传递和缓和压 缩力，并且使车辆彼此之间保持一定的距离。
自动车钩主要有两种形式：一种是国产密接式车钩，采用半圆形钩舌；另一 种是Scharfenberg密接式车钩，采用拉杆式连接结构。
二、自动车钩
1.国产密接式 车钩
国产密接式车钩缓冲装置如图4-6所示，主要由车钩钩 头、橡胶金属片式缓冲器、风管连接器、电气连接器和风动 解钩系统等几部分组成，缓冲器位于钩头的后部。车辆连挂 时依靠两车钩相邻钩头上的凸锥和凹锥孔的相互插入，实现 两车钩的紧密连接；同时自动将两车之间的电路和空气通路 接通。在两车分解时，亦可自动解钩，并自动切断两车之间 的电路和空气通路。
一、车钩的分类
1.按照车钩材 料分类
刚性车钩如图4-5（b）所示，也称为密接式车钩，它的连接不允许两连挂 车钩存在相对位移，而且对前后的间隙要求应限制在很小的范围之内。如果在 车辆连挂之前两车钩的纵向轴线高度已有偏差，那么在连挂后，两车钩的轴线 处在同一条直线上并呈倾斜状态。两钩体的尾端具有完全的销接，这就能保证 两连挂车辆之间可以具有相对的平移和角位移，保证具有这些位移的必要条件 是线路的水平面及纵剖面是变化的，以及是由车体在弹簧上的振动和作用于车 辆上的力所决定的。
车钩、贯通道简介
外风挡组成 （2）踏板组成 （3）渡板组成 （4）侧护板组成 （5）顶板组成
广州-佛山 线贯通道
顶板
外风挡组成
铰接框
侧护板
踏板
三.重庆单轨贯通
由安装框、折棚、踏板、扶手绳四部分组成
安装框组成 安装框组成用于贯通道与车辆之间的密封，连挂与解编。 由安装框、压板、密封条等组成。安装框组成共两组，分 别与车体两侧端墙用紧固件连接
三.重庆单轨车的车钩布置方案
重庆单轨车编组方案：
X
MC1 + M2+ M3 + MC2 X
X：密接式车钩 +：棒式车钩
• 重庆车密接式车钩
• 重庆车棒式车钩
1.车钩连接杆 6.缓冲橡胶 10.车钩体壳
2.缓冲橡胶 7.座板 11.连接子
3.座板 8.衬垫 12.螺母
4.螺母 5.销 9.压套 13.平行销
1
2
1.安装用螺栓
3
2.套筒卡环组件 3.变形装置 (压溃管) 4.接地电缆
2 2
2
4
5.气路连接管
1 5
4
北京复八线、13号线车辆 半永久牵引杆
深圳3号线、西安地铁车辆
半永久牵引杆
• 半自动车钩 半自动车钩可以自动实现列车单元之间的机 械连接和气路连接以及人工电路连挂。在 车站、车场可以进行气动解钩作业，也可 以手动操作。 半自动车钩的可接合范围很大，可以保证车 辆在曲线上和轨道高度差很大的情况下能 够正常连挂。与车体连接处的橡胶缓冲装 置和垂向支撑弹簧是用来对中车钩的。
折棚组成
折棚主要由骨架和棚布组成。骨架采用高强度铝合金材料，由模具成 型。棚布采用高强度材料，并具有良好的抗老化、阻燃性能。折棚采 用折叠式结构，能够顺应车体的各种运动状态和变化，折棚通过压板
广州-佛山 线贯通道
顶板
外风挡组成
铰接框
侧护板
踏板
三.重庆单轨贯通
由安装框、折棚、踏板、扶手绳四部分组成
安装框组成 安装框组成用于贯通道与车辆之间的密封，连挂与解编。 由安装框、压板、密封条等组成。安装框组成共两组，分 别与车体两侧端墙用紧固件连接
三.重庆单轨车的车钩布置方案
重庆单轨车编组方案：
X
MC1 + M2+ M3 + MC2 X
X：密接式车钩 +：棒式车钩
• 重庆车密接式车钩
• 重庆车棒式车钩
1.车钩连接杆 6.缓冲橡胶 10.车钩体壳
2.缓冲橡胶 7.座板 11.连接子
3.座板 8.衬垫 12.螺母
4.螺母 5.销 9.压套 13.平行销
1
2
1.安装用螺栓
3
2.套筒卡环组件 3.变形装置 (压溃管) 4.接地电缆
2 2
2
4
5.气路连接管
1 5
4
北京复八线、13号线车辆 半永久牵引杆
深圳3号线、西安地铁车辆
半永久牵引杆
• 半自动车钩 半自动车钩可以自动实现列车单元之间的机 械连接和气路连接以及人工电路连挂。在 车站、车场可以进行气动解钩作业，也可 以手动操作。 半自动车钩的可接合范围很大，可以保证车 辆在曲线上和轨道高度差很大的情况下能 够正常连挂。与车体连接处的橡胶缓冲装 置和垂向支撑弹簧是用来对中车钩的。
折棚组成
折棚主要由骨架和棚布组成。骨架采用高强度铝合金材料，由模具成 型。棚布采用高强度材料，并具有良好的抗老化、阻燃性能。折棚采 用折叠式结构，能够顺应车体的各种运动状态和变化，折棚通过压板
城市轨道交通车辆构造与检修单元4 城市轨道交通车辆车端连接装置结构与检修
此密接式车钩作用原理可分为3种状态,分别为待挂状态、连挂状 态、解钩状态。其作用原理示意图如图4.3所示。
7
图4.3Βιβλιοθήκη 柴田密接式车钩内部结构与作用原理
(a)连挂状态;(b)解钩状态;(c)待挂状态 1—钩头;2—钩舌;3—解钩杆;4—弹簧;5—解钩风缸
8
待挂状态为车钩连接前的准备状态,此时钩舌定位杆被固定在待 挂位置,解钩风缸活塞杆处于回缩状态,此时半圆形钩舌的连接面与水 平面呈40°。 连挂状态是两钩连挂时,钩头凸锥插入对方相应的凹锥孔中,此时 钩头凸锥的内侧面在前进中推压对方钩舌使其转动,这时解钩风缸的 弹簧受压缩,钩舌旋转,当两钩连接面接触后,凸锥的内侧面已不再压 迫对方的钩舌,由于弹簧的作用,使钩舌向相反方向旋转并恢复到原来 的状态,此时处于闭锁位置,完成了两车(钩)连挂。 解钩状态是分解时,由司机操纵解钩阀,压缩空气由总风管进入本 车的解钩风缸,同时经解钩风管连接器送入相连挂的另一辆车的解钩 风缸,推动活塞杆向前并带动解钩杆,使钩舌转动至开锁位置,此时两 钩即可解开。 当手动解钩时,只要用人力推动解钩杆,使钩舌转动至开锁位置, 就可实现两钩的分解。
橡胶式缓冲器的头部为楔块摩擦部分,由3个形状完全相同且带 倾斜角的楔块、压头和箱体等部分组成,楔块介于压头与箱体之间,整 个缓冲器封闭在箱体内。橡胶式缓冲器是借助橡胶分子内摩擦和弹性
变形起缓和冲击和消耗能量作用的。为了增大缓冲器容量,在头部装 有金属摩擦部分,借助3个带有倾角的楔块,在受压时与箱体及压头间 各接触斜面产生相对位移,因摩擦而消耗冲击能量。 3.液压式缓冲器
3
图4.1
非刚性车钩与刚性车钩
(a)非刚性车钩;(b)刚性车钩
4
二、城市轨道车辆车钩 城轨车辆用车钩基本上可分为自动车钩、半自动车钩和半永久性
