基于单片机的电动车控制器一．设计要求1.显示：实时显示电瓶的电量；车速2.线性调速功能：要求采用传统的手把调速方式（通过线性霍尔传感器），此处对霍尔器件的电压处理要求利用压频转换来代替A/D转换。
3.具备完善的保护功能：如过载保护、欠压保护、短路保护和防飞车等功能。
电动车控制器是用来控制电动车电机的启动、运行、进退、速度、停止以及电动车的其它电子器件的核心控制器件，它就象是电动车的大脑，是电动车上重要的部件。
微型计算机的出现给人类生活带来了根本性的变化，使现代科学研究发生了质的飞跃，单片机技术的出现给现代生活带来了一次新的技术革命。
本设计主要是设计一个由单片机控制的电动车控制器系统，操作者可通过系统的按钮控制电动车的旋转速度电量和里程。
同时为了可以直观的看出电动车的运行状态，其旋转速度和当前电量可以在数码管上显示出来。
2 总体设计方案2.1 设计思路根据电动车的工作原理可以知道，电动车控制器是通过霍尔速度转把采集信号，然后通过数模转换将信号传给单片机，利用单片机控制输出用改变功率管控制信号PWM的方法来控制电动车的转速，用霍尔元件A44E安装在车轮上，车轮每转一圈霍尔器件就会给单片机一个脉冲，单片机根据这个脉冲的频率来计算车速，另外为了保护电池当电池电压下降到一定程度的时候要有警示电路（用普通发光二极管警示）。
并且要设计配套的刹车保护、欠压保护、过流保护等保护电路。
2.1.2 电动车电机的选用目前电动车电机普遍采用永磁直流电机。
所谓永磁电机，是指电机线圈采用永磁体激磁，不采用线圈激磁的方式。
这样就省去了激磁线圈工作时消耗的电能，提高了电机机电转换效率，这对使用车载有限能源的电动车来讲，可以降低行驶电流，延长续行里程。
本设计也选用此永磁直流电机。
2.1.3设计框图如下图1。
图1总设计框图3 设计原理分析3.1、硬件设计本设计的硬件电路主要包括最小系统、时速控制电路、显示电路、驱动电路四大部分组成。

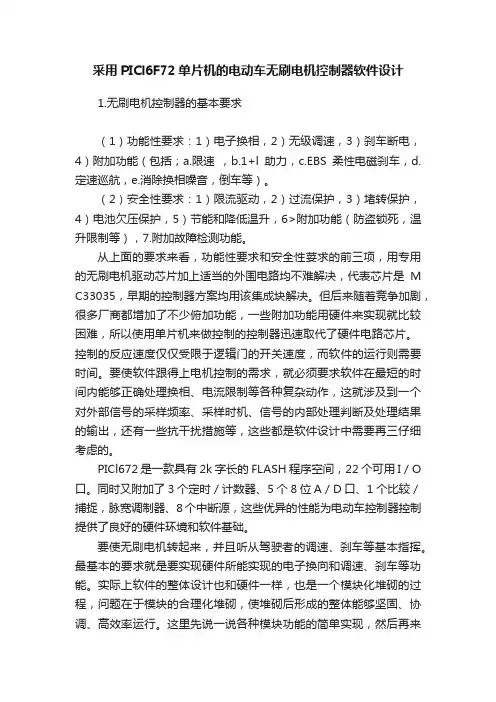

采用PICl6F72单片机的电动车无刷电机控制器软件设计1.无刷电机控制器的基本要求（1）功能性要求：1）电子换相，2）无级调速，3）刹车断电，4）附加功能（包括；a.限速，b.1+l助力，c.EBS柔性电磁刹车，d.定速巡航，e.消除换相噪音，倒车等）。
（2）安全性要求：1）限流驱动，2）过流保护，3）堵转保护，4）电池欠压保护，5）节能和降低温升，6>附加功能（防盗锁死，温升限制等），7.附加故障检测功能。
从上面的要求来看，功能性要求和安全性荽求的前三项，用专用的无刷电机驱动芯片加上适当的外围电路均不难解决，代表芯片是M C33035，早期的控制器方案均用该集成块解决。
但后来随着竞争加剧，很多厂商都增加了不少俯加功能，一些附加功能用硬件来实现就比较困难，所以使用单片机来做控制的控制器迅速取代了硬件电路芯片。
控制的反应速度仅仅受限于逻辑门的开关速度，而软件的运行则需要时间。
要使软件跟得上电机控制的需求，就必须要求软件在最短的时间内能够正确处理换相、电流限制等各种复杂动作，这就涉及到一个对外部信号的采样频率、采样时机、信号的内部处理判断及处理结果的输出，还有一些抗干扰措施等，这些都是软件设计中需要再三仔细考虑的。
PICl672是一款具有2k字长的FLASH程序空间，22个可用I／O 口。
同时又附加了3个定时／计数器、5个8位A／D口、1个比较／捕捉，脉宽调制器、8个中断源，这些优异的性能为电动车控制器控制提供了良好的硬件环境和软件基础。
要使无刷电机转起来，并且听从驾驶者的调速、刹车等基本指挥。
最基本的要求就是要实现硬件所能实现的电子换向和调速、刹车等功能。
实际上软件的整体设计也和硬件一样，也是一个模块化堆砌的过程，问题在于模块的合理化堆砌，使堆砌后形成的整体能够坚固、协调、高效率运行。
这里先说一说各种模块功能的简单实现，然后再来讨论如何使这些模块协调运转。
2.电子换相模块无刷电机，顾名思义就是没有了电刷，不能自动换向，因此要依靠传感器检测转手的位置、用电子开关来改变线圈中电流的方向。
毕业设计题目：基于单片机的电动车控制系统设计毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。
尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。
对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。
作者签名：日期：指导教师签名：日期：使用授权说明本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。
作者签名：日期：学位论文原创性声明本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。
除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。
对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。
本人完全意识到本声明的法律后果由本人承担。
作者签名：日期：年月日学位论文版权使用授权书本学位论文作者完全了解学校有关保留、使用学位论文的规定，同意学校保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。
本人授权大学可以将本学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。
涉密论文按学校规定处理。
作者签名：日期：年月日导师签名：日期：年月日注意事项1.设计（论文）的内容包括：1）封面（按教务处制定的标准封面格式制作）2）原创性声明3）中文摘要（300字左右）、关键词4）外文摘要、关键词5）目次页（附件不统一编入）6）论文主体部分：引言（或绪论）、正文、结论7）参考文献8）致谢9）附录（对论文支持必要时）2.论文字数要求：理工类设计（论文）正文字数不少于1万字（不包括图纸、程序清单等），文科类论文正文字数不少于1.2万字。
二、系统架构
本系统由控制器、电机、驱动芯片、锂电池和按键等组成，其功能、特点如下：
（1）控制器：采用AT89S52微控制器，作为整个系统的核心控制部分。
控制器接收来自按键的信号，控制驱动芯片输出电机控制信号，从而实现对电动车的前后行驶、左右转向、加速等控制功能。
（2）电机：采用直流电机，其转速和转向可通过驱动芯片控制信号进行调节。
（3）驱动芯片：采用L298N驱动芯片，为电机提供驱动电流，并控制电机转速和转向。
L298N驱动芯片具有功率大、稳定性好等特点。
（4）锂电池：为电动车提供动力，具有体积小、能量密度高、充电效率高、自放电率低等优点。
（5）按键：用于控制和调节电动车的运行状态，包括前后行驶、左右转向、加速等操作。
三、系统设计。

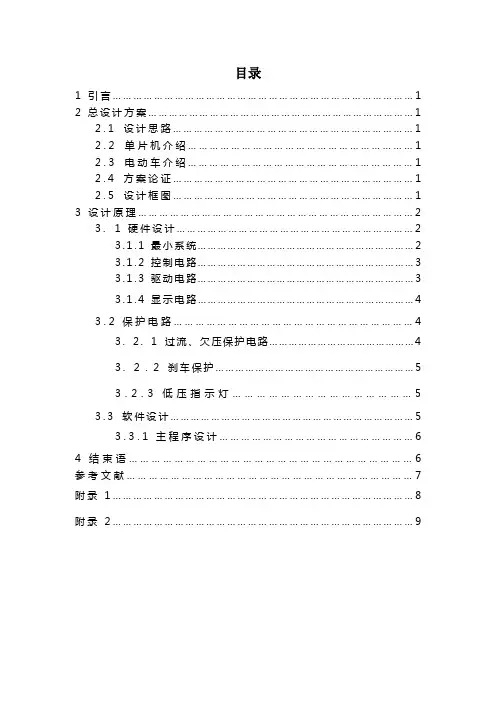

目录1引言 (1)2总设计方案 (1)2.1 设计思路 (1)2.2单片机介绍 (1)2.3电动车介绍 (1)2.4 方案论证 (1)2.5 设计框图 (1)3设计原理 (2)3. 1硬件设计 (2)3.1.1最小系统 (2)3.1.2控制电路 (3)3.1.3驱动电路 (3)3.1.4显示电路 (4)3.2保护电路 (4)3. 2. 1 过流、欠压保护电路 (4)3. 2．2 刹车保护 (5)3.2.3低压指示灯 (5)3.3 软件设计 (5)3.3.1主程序设计 (6)4结束语 (6)参考文献 (7)附录1 (8)附录2 (9)基于单片机控制的电动车控制器摘要：电动车成为人类生活中越来越重要的交通工具。
